CTS851II - Imprimante CITIZEN - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type d'imprimante	Imprimante thermique
Résolution d'impression	203 dpi
Vitesse d'impression	Jusqu'à 150 mm/s
Largeur d'impression	De 25 à 80 mm
Connectivité	USB, RS-232, Ethernet (selon modèle)
Compatibilité des systèmes d'exploitation	Windows, Linux, Android
Capacité de chargement du papier	Rouleaux de papier thermique de 80 mm
Maintenance	Nettoyage régulier de la tête d'impression et des rouleaux
Sécurité électrique	Conforme aux normes CE
Poids	Environ 1,5 kg
Dimensions	210 x 150 x 130 mm
Garantie	1 an

FOIRE AUX QUESTIONS - CTS851II CITIZEN

Comment installer l'imprimante CITIZEN CTS851II ?

Pour installer l'imprimante CITIZEN CTS851II, commencez par déballer l'imprimante et placer celle-ci sur une surface plane. Connectez le câble d'alimentation et le câble USB à l'ordinateur. Ensuite, installez le pilote d'imprimante fourni sur le CD ou téléchargez-le depuis le site officiel de CITIZEN.

Pourquoi mon imprimante ne s'allume-t-elle pas ?

Si l'imprimante ne s'allume pas, vérifiez que le câble d'alimentation est correctement branché à la prise murale et à l'imprimante. Essayez de brancher l'imprimante sur une autre prise pour voir si le problème persiste.

Comment résoudre un bourrage papier sur la CITIZEN CTS851II ?

Pour résoudre un bourrage papier, ouvrez le couvercle de l'imprimante et retirez délicatement le papier coincé. Assurez-vous qu'aucun morceau de papier ne reste à l'intérieur, puis refermez le couvercle et redémarrez l'imprimante.

Comment changer le rouleau de papier ?

Pour changer le rouleau de papier, ouvrez le couvercle de l'imprimante, retirez l'ancien rouleau et insérez le nouveau rouleau en vous assurant que le papier se déroule dans le bon sens. Refermez le couvercle et l'imprimante est prête à imprimer.

Pourquoi la qualité d'impression est-elle mauvaise ?

Une mauvaise qualité d'impression peut être due à un rouleau de papier usé ou à des têtes d'impression sales. Vérifiez l'état du rouleau de papier et nettoyez les têtes d'impression avec un chiffon doux et propre pour améliorer la qualité d'impression.

Comment connecter l'imprimante à un réseau sans fil ?

Pour connecter l'imprimante à un réseau sans fil, accédez au menu des paramètres de l'imprimante, sélectionnez l'option de configuration réseau et suivez les instructions pour entrer les informations de votre réseau Wi-Fi.

Que faire si l'imprimante ne détecte pas le papier ?

Si l'imprimante ne détecte pas le papier, vérifiez que le papier est correctement chargé dans le bac d'alimentation et que le format du papier est compatible avec l'imprimante. Assurez-vous également que le capteur de papier n'est pas obstrué.

Comment mettre à jour le firmware de l'imprimante ?

Pour mettre à jour le firmware, visitez le site officiel de CITIZEN, téléchargez la dernière version du firmware pour le modèle CTS851II et suivez les instructions fournies pour l'installation.

MODE D'EMPLOI CTS851II CITIZEN

Si vous souhaitez vous débarrasser de cet apparéil, ne le mettez pas à la poubelle avec vos ordures menagères. Il existe un système de récapération distinct pour lesieux apparéils électroniques conformément à la législation WEEE sur le recyclage des déchets des équipements électriques et électroniques (Directive 2002/96/EC) qui est uniquement valable dans les pays de l'Union Européenne.

Les apparciels et les machines électriques et électroniques contiennent souvent des matières dangereuses pour l'homme et l'environnement si vous les utilisez et vous vous en débarrasssez de façon inappropriée.

Sp

Pour L'utilisateurs Canadiens

Cet Equipements informatiques (EI) de la classe A est conforme a la norme CAN ICES-3(A)/NMB-3(A) du Canada.

Le present Equipements informatiques (El) n'emet pas de bruite radioelectriques depassant les limites applicables aux apparciels numeriques de la classe A prescrites dans le Reglement sur le brouillage radioelectrique edicte par le ministerere des Communications du Canada.

ENGLISH

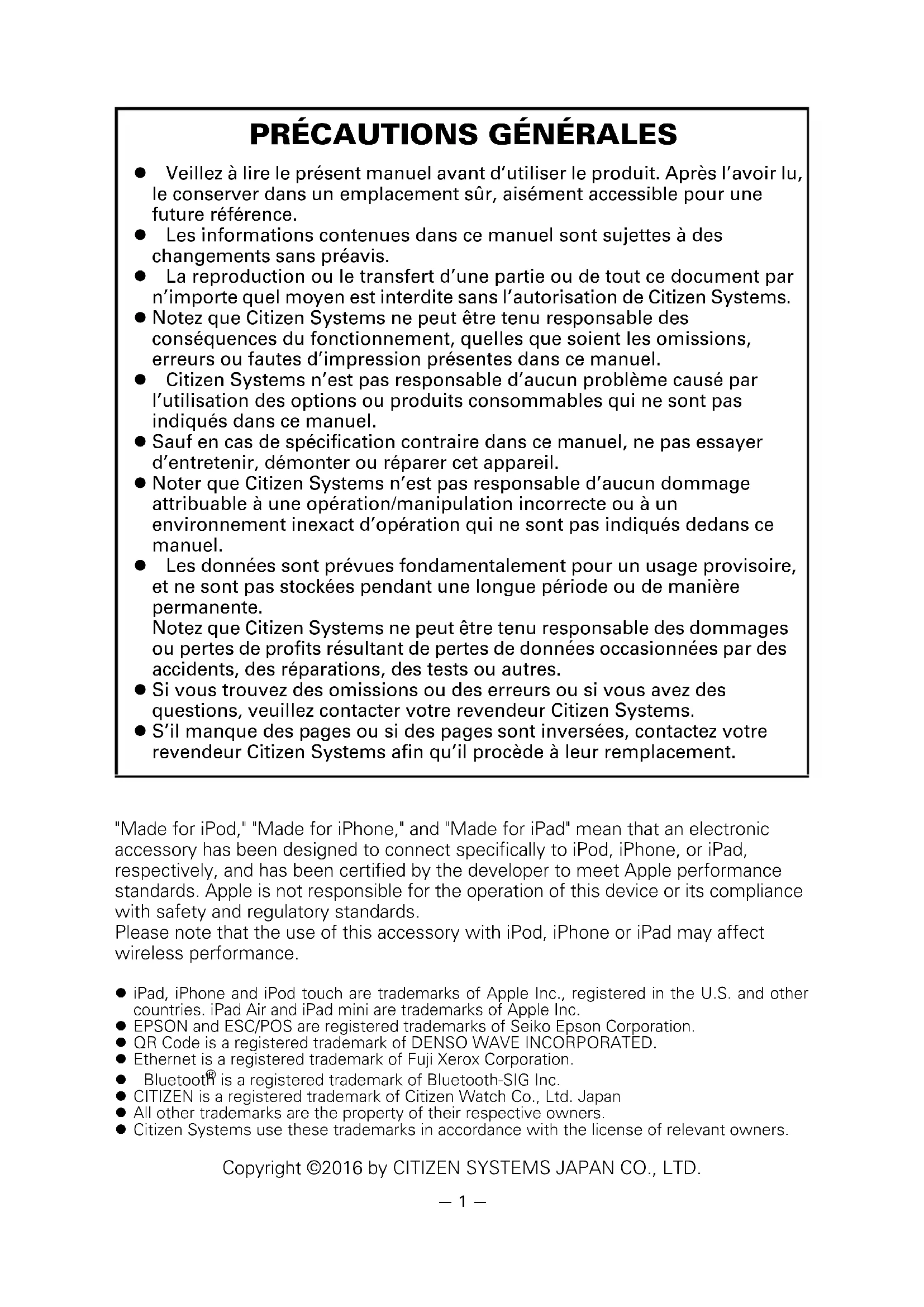

GENERAL PRECAUTIONS

Veillez à dire leprésent manuel avant d'utiliser le produit. ÀpRES l'avoir lu, le conserver dans un emplacement sur, aisément accessible pour une future reférence.
- Les informations continues dans ce manuel sont sujettes à des changements sans préavis.
- La reproduction ou le transfert d'une partie ou de tout ce document par n'importe quel moyen est interdite sans l'autorisation de Citizen Systems.
- Notez que Citizen Systems ne peut être tenu responsable des conséquences du fonctionnement, quelles que soient les omissions, erreurs ou fautes d'impression générées dans ce manuel.
- Citizen Systems n'est pas responsable d'aucun problème causé par l'utilisation des options ou produits consommables qui ne sont pas indiqués dans ce manuel.
- Sauf en cas de spécification contraire dans ce manuel, ne pas essayer d'entrenir, démonter ou réparer cet apparéil.
- Noter que Citizen Systems n'est pas responsable d'aucun dommage attribuable à une opération/manipulation incorrecte ou à un environnement inexact d'opération qui ne sont pas indiqués dedans ce manuel.
- Les données sont prévues fondamentalement pour un usage provisoire, et ne sont pas stockées pendant une longue période ou de manière permanente.

Notez que Citizen Systems ne peut être tenu responsable des dommages ou pertes de profits resultant de pertes de données occasionnées par des accidents, des réparations, des tests ou autres.

• Si vous trouvez des omissions ou des erreurs ou si vous avez des questions, veuillez contacter votre revendeur Citizen Systems.
• S'il manque des pages ou si des pages sont inversées, contactez votre revendeur Citizen Systems afin qu'il procède à leur remplacement.

Veuillez tire attentivement ces PRECAUTIONS DE SECURITE avant d'utiliser l'appareil pour la première fois.

La manipulation incorpore peut avoir comme conséquence des accidents (incendie, décharge électrique ou blessures). Afin d'eviter des blessures aux opérateurs, tiers, ou des dommages à la propriété, des symboles d'advertissement spéciaux sont utilisés dans le Mode d'Emploi pour indiquer les items importants à observer rigoureusement.

• ÀpRES avoir lu ce mode d'emploi, conservez-le dans un endroit sur et facilement accessible pour référence ultérieure.
• Certaines des descriptions containes dans ce mode d'emploi peuvent ne pas s'appliquer à certains modèles d'imprimantes.

Ce qui suit indique le degré de danger et de dommage encouru si l'imprimante n'est pas utilisée correctement, sans tener compte des instructions indiquées par les symboles d'advertissement.

AVENTISSEMENT

Le non-respect des précautions indiquées par ce symbole peut provoquer des blessures mortelles ou graves.

ATTENTION

Le non-respect des consignes indiquées par ce symbole peut provoquer des blessures ou des dommages matériels.

Ce symbole sert à attirer votre attention sur des points importants.

Ce symbole sert à vous avertir d'un risque d'électrocution ou de dommage electrostatique.

Ce symbole indique la nécessité de débrancher l'imprimante de la prise murale.

Ce symbole indique que l'alimentation électrique doit etre mise a la terre.

Ce symbole est utilisé pour indiquer l'information utile, telle que procédures, instructions ou autres données dans ce genre.

Ce symbole sert à indiquer des actions interdites.

PRECAUTIONS À L'INSTALLATION DE L'IMPROMANTE
AVERTISSEMENT
■ N'utilisez pas et ne rangez pas cet apparéil dans un endroit où il sera exposé à: * des flammes ou de l'air humide. * la lumière directe du soleil. * de l'air chaud ou aux radiations d'un apparéil de chauffage. * de l'air salin ou des gaz corrosifs. * une atmophère mal ventilée. * des réactions chimiques en laboratoire. * de l'huile, des particules d'accier ou de la poussière contenu dans l'air. * de l'électricité statique ou des champes magnétiques puissants. • Le non-respect de ces avertissements risque de provoquer des pannes de l'imprimante, une surchauffe, des émissions de fumée, un incendie ou une électrocution.
■ Ne laisserze pas pénétrer des objets étrangers et ne renversez pas de liquide dans l'imprimante. Ne placez pas non plus d'objet sur l'imprimante. ■ Ne faites pas tomber d'objets métalliques, tels que des trombones, des punaises ou des vis, dans l'imprimante. ■ Ne placez pas de vase, de pot de fleurs ou d'objets contenant de l'eau sur l'imprimante. ■ Ne renversez pas de café, de boissons gazeuses ou tout autre liquide dans l'imprimante. ■ Ne vaporisez pas d'insecticide ou tout autre produit chimique liquide sur l'imprimante. • Faire tomber object métallique accidentellement dans l'imprimante risque de provoquer une panne, un incendie ou une électrocution. Dans ce cas, mettez immédiatement l'imprimante hors tension, débranchez-la de la prise d'alimentation et faites appel à votre revendeur local Citizen Systems.
Ne manipulez pas l'imprimante de la maniere suivante: ■ Ne soumettez pas l'imprimante à de forts impacts ou à des secousses violentes (ne marchez pas sur l'imprimante, ne la faites pas tomber, ne la heurtez pas, etc.). ■ Ne tentez pas de démonter ou de modifier l'imprimante. • Le non-respect des procédures correctes risque de provoquer une panne de l'imprimante, une surchauffe, une émission de fumée, un incendie ou une électrocution.
■ Installéz, utilisez et rangez l'imprimante hors de la portée des enfants. • Les apparèils ELECTriques risquent de provoquer des blessures ou des accidents inattendus s'ils sont manipulés ou utilisés de manière incorrecte ■ Laissez le cordon d'alimentation et les cables de signaux hors de la portée des enfants. Les enfants doivent également être interdits d'accès aux pièces internes de l'imprimante. • Le sac en plastique dans lequel l'imprimante est emballée doit être mis au rebut correctement et conservé hors de la portée des enfants. Une suffocation peut se conduire si le sac est mis sur la tête.
ATTENTION
N'utilise pas l'imprimante dans les conditions suivantes. ■ Évitez les emplacements soumis à des vibrations ou une certaine instabilité. ■ Évitez les emplacements où l'imprimante n'est pas de niveau. · L'imprimante pourrait tomber et entraîner des blessures. · La qualité de l'impression peut se déterminer. N'obtruez pas les orifices d'aération de l'imprimante. ■ Ne placez rien sur l'imprimante. ■ Ne couvrez pas et n'enroulez pas l'imprimante dans de la toile ou des couvertures. · De la chaleur pourrait s'accumuler et déformer le boîtier ou déclencher un incendie. ■ Évitez d'utiliser l'imprimante à proximité d'une radio ou d'un télévisuer ou de l'alimenter à partir de la même prise électrique que ces apparêts. ■ Éviter d'utiliser l'imprimante connectée ensemble avec un cable ou une corde qui ne présente aucune protection contre les parasites. (Pour les interconnexions, utilisez des cables armés ou torsadés et des noyaux en ferrite, ou d'autres dispositifs anti-parasites). ■ Éviter d'utiliser l'imprimante avec un apparéil produitant une source de bruit puissant. · L'imprimante peut avoir un effet négatif sur les transmissions radio ou télévisées. Dans certains cas également, les apparêls électriques proches peuvent influencer l'imprimante et cause des erreurs de données ou des pannes. ■ Installée dans un sens autre que ceux indiqués. · Un défaut de fonctionnement, une panne, ou une décharge électrique peuvent se produit.
Reliez l'imprimante à la terre. · Les fuites électriques peuvent entraîner des décharges électriques. ■ Ne connectez pas la terre de l'imprimante aux éléments suivants: * Tuyaux de gaz · Une explosion de gaz peut se produit. * Terre d'une ligne téléphonique · Paratonnerre · En cas de foudre, une surtension de courant importante peut provoquer un incendie ou des chocs électriques. * Conduites d'eau · Les tuyaux d'eau en plastique ne doivent pas être utilisés pour la mise à la terre. (Ceux approvés par le Département des Eaux peuvent être utilisés.) ■ Avant de connecter ou de déconnecter le fil de terre qui mène à ou qui provient de l'imprimante, débranchez toujours l'imprimante de la prise électrique.
PRECAUTIONS À LA MANIPULATION DE L'IMPRIMANTE
AVERTISSEMENT
Observe les précautions suivantes pour l'alimentation électrique et le cordon d'alimentation: ■ Ne branche pas et ne débranche pas le cordon d'alimentation avec les mains mouillées. ■ Utilisez l'imprimante uniquement avec la tension d'alimentation et la fréquence spécifiées. ■ Utilisez uniquement l'adaptateur secteur spécifique avec l'imprimante. ■ Vérifiez si la prise sur laquelle l'imprimante est alimentée à une capacité suffisante. ■ N'alimentez pas l'imprimante à partir d'un circuit d'alimentation ou d'une prise de courant servant déjà à d'autres apparueils. ■ Ne branche pas le cordon d'alimentation dans une prise électrique comportant de la poussière ou des débris. ■ N'utilise pas un cordon déformé ou endommagé. ■ Ne déplacez pas l'imprimante lorsqu'elle est sous tension. • Toute manipulation incorrecte peut entraîner une panne de l'imprimante, des émissions de fumée, un incendie ou une décharge électrique. • Une surcharge peut entraîner une surchauffe et une inflammation du cordon d'alimentation ou le déclenchement du disjoncteur. ■ Ne posez pas d'objet sur le cordon d'alimentation. Ne placez pas l'imprimante à un emplacement où le cordon d'alimentation risque d'être piétiné. ■ N'utilise pas et ne transportez pas l'imprimante avec le cordon d'alimentation piétié, tordu ou tiré. ■ Ne tentez pas de modifier inutillement le cordon d'alimentation. ■ Ne placez pas le cordon d'alimentation à proximité d'un apparueil de chauffage. • Le non-respect de ces avertissements peut provoquer la rupture des fils ou de l'isolement, ce qui peut entraîner une fuite électrique, une décharge électrique ou une panne de l'imprimante. Si le cordon d'alimentation subit des dommages, veuiltez contacter votre revendeur Citizen Systems. ■ Ne laissez rien autour de la prise électrique. ■ Alimentez l'imprimante à partir d'une prise électrique pratique et facile d'accès en cas d'urgence. • Retirez la fiche de manière à arrêté immédiatement l'imprimante en cas d'urgence. ■ Introduissez à fond la fiche d'alimentation dans la prise. ■ Si vous ne comptez pas utiliser l'imprimante pendant une période de temps prolongée, déconnectez-la de la prise électrique. ■ Tenez la prise et le connecteur quand vous effectuez le branchement ou le débranchement du cordon du secteur ou du cable de signal après avoir déactiver l'imprimante et l'apparéil qui est connecté à elle.
ATTENTION
L'étiquette d'ajretissement est apposée à l'emplacement indiqué sur la figure suivante. Lisez soigneusement les consignes de manipulation avant d'utiliser l'imprimante.
CETTE ÉTIQUETTE SGNALE LE RISQUE DE BRULURES LIÉES À LA TEMPERATURE ÉLEVÉE DE LA Tête D'IMPRESSION ET LE RISQUE DE COUPURES OCCASIONNÉES PAR LES MÉCANISMES DE DÉCOUPE MANUELS ET AUTOMATIQUES LORSQUE LE CAPOT DU PAPIER EST OUVERT.
■ Ne pas transporter cette imprimante avec un rouleau de papier à l'intérieur.
■ Une panne de l'imprimante ou des dommages peuvent survenir.
Pour éviter les problèmes de fonctionnement ou les pannes écventuelles, observe ce qui suit: ■ N'ouvrez pas le capot papier pendant l'impression. ■ Evitez de faire fonctionner l'imprimante sans rouleau de papier correctement chargé. ■ Evitez l'utilisation de papier non conforme aux specifications. ■ Ceci risque de fournir une qualité d'impression médiocre. ■ Évitez d'utiliser des morceaux de papier déchirés ou du papier collé avec du ruban adhésiplastique. ■ Evitez de tirer à la main en forçant du papier déjà chargé. ■ Evitez d'utiliser un dispositif pointu pour manipuler les touches du panneau.
■ Veillez à insérer fermement les fiches de cable dans leur douille de connexion. ■ Un branchement croisé risque d'endommager les pieces électroniques internes de l'imprimante ou le matériel du système hôte. ■ Utilisez l'imprimante uniquement avec des dispositsifs ayant des specifications solénoïde pour le connecteur de l'ouverture du tiroir-caisse. ■ Le non-respect de cette précaution risque de provoquer un problème de fonctionnement ou une panne.

ATTENTION

Pour éviter d'empirer les pannes ou les problèmes de l'imprimante, observez ce qui suit:

Lorsque le capot du papier est ouvert, veillez à ne pas toucher le mécanisme de découvert manuel situé dans la fente d'éjection du papier.
Ne touchez pas à la surface d'impression de la tête thermique.
- Ne touche pas aux pieces mobiles (mécanisme de découvert du papier, engrenages, pieces électriques actives, par exemple) lorsque l'imprimante fonctionne.
En cas de problème, ne tentez pas de réparer l'imprimante. Confiez-la au service de Citizen Systems pour la réparation.
Veillez à ne pas vous coincer les mains ou les doigts dans les capots.
■ Faites attention aux bords tranchants de l'imprimante. Ils risquent de vous blesser ou de provoquer des dommages matériels.
- Risque de provoquer une électrocution, des brûlures ou des blessures.

Si I'imprimante émet de la fumée, une odeur étrange ou un bruit anormal lors de l'impression, quittez immédiatement la session d'impression en cours et débranchez I'imprimante de la prise electrique.

ENTRETIEN JOURNALIER

Observe les précautions suivantes pour l'entretien quotidien.

Lors du nettoyage de l'imprimante, mettez-la toujours hors tension et débranchez-la de la prise électrique.
Utilisez un chiffon doux et sec pour nettoyer la surface du boitier de l'imprimante.

Pour les taches tenaces, utilisez un chiffon doux légèrement imbibé d'eau.

N'utilisez jamais de solvants de nettoyage organiques, tels que de l'alcool, du diluant, du trichloroethylene, du benzene ou de la cetone. N'utilisez jamais de chiffon de nettoyage traité de manière chimique.

Pour enlever la poussière de papier, utiliser une Brosseouple.

ATTENTION

• La tête thermique conserve une température dangereusement élevé immédiatement après usage. Laissez-la refroidir avant de démarrer les travaux d'entretien.

Consultez le site suivant pour obtenir de la documentation, des pilotes, des utilisaires et d'autres informations.

http://www.citizen-systems.co.jp/english/support/index.html

TABLE DES MATIÈRES

1. PRÉSENTATION GÉNÉRALE 9

1.1 Fonctionnalités 9
1.2 Deballage 10
1.3 Classification des modèles 10
1.4 Specifications de base 11

2. EXPLICATION DES COMPOSANTS DE L'IMPRIMANTE......13

2.1 Apparance extérieure de I'imprimante 13

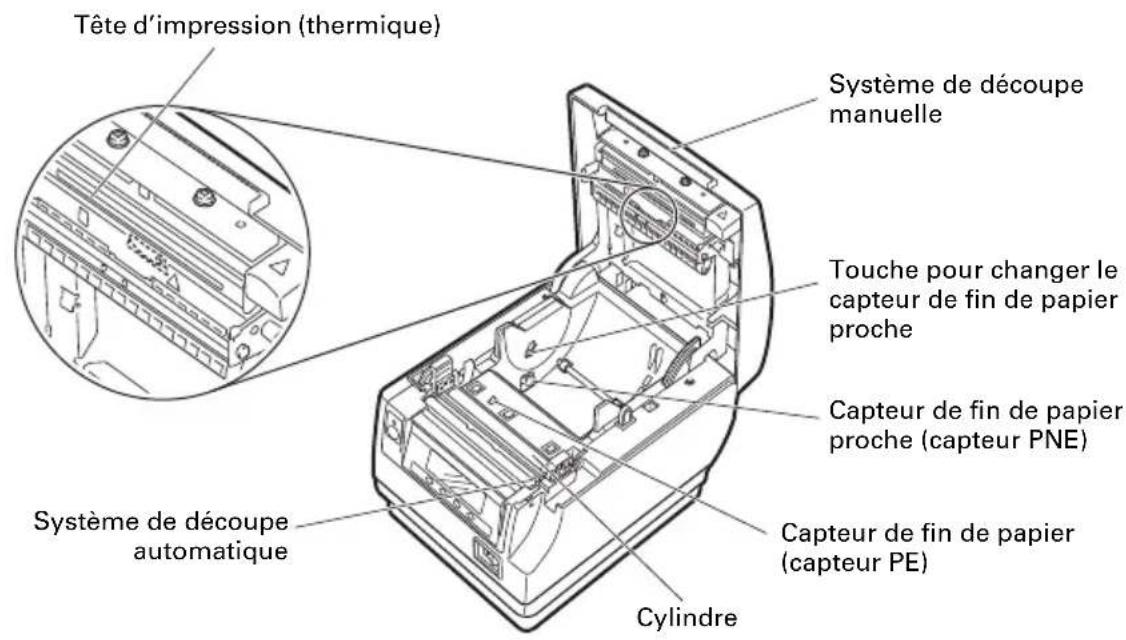

2.2 A l'interieur du capot papier 16
2.3Autres fonctions integrees 17

3. INSTALLATION 19

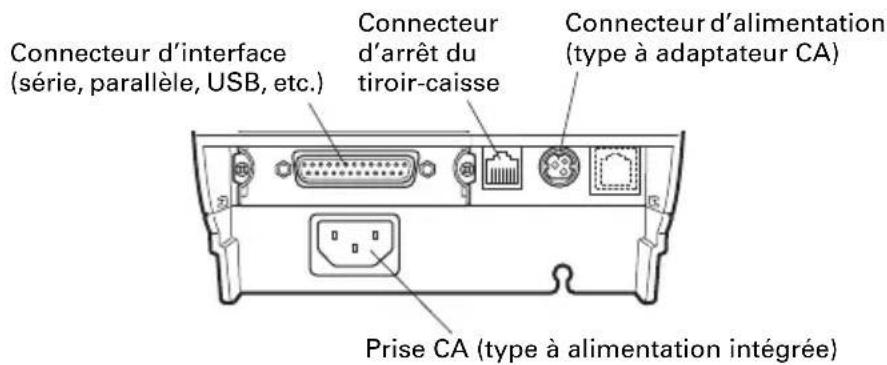

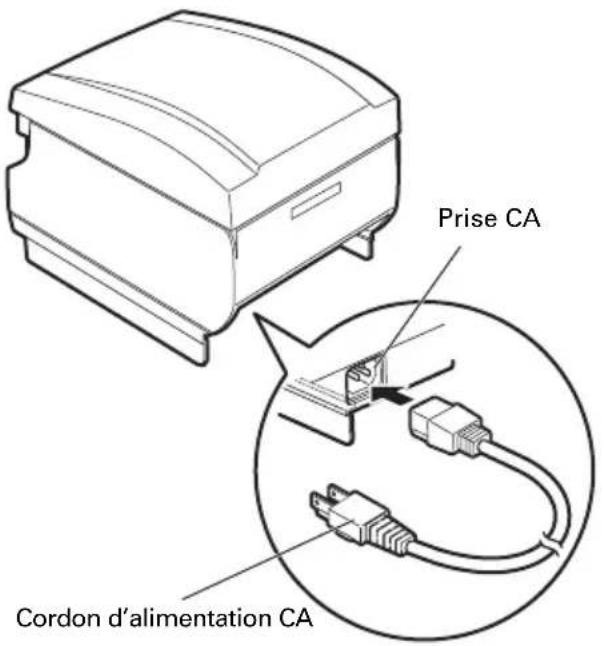

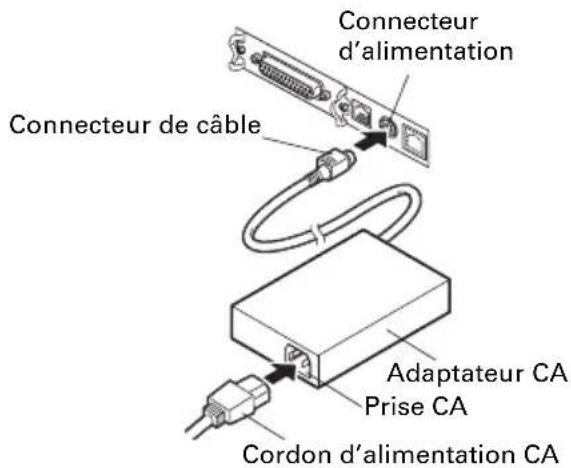

3.1 Branchement du cordon d'alimentation CA. 19

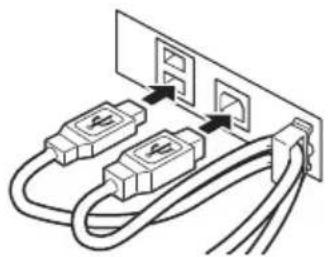

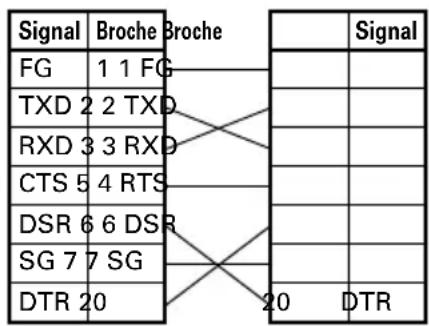

3.2 Branchement des cables d'interface 20
3.3 Carte d'interface Bluetooth 22

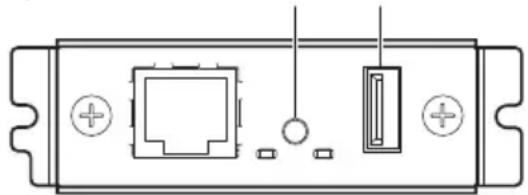

3.4 Carte d'interface Ethernet (LAN) 24
3.5 Carte d'interface LAN sans fil 27

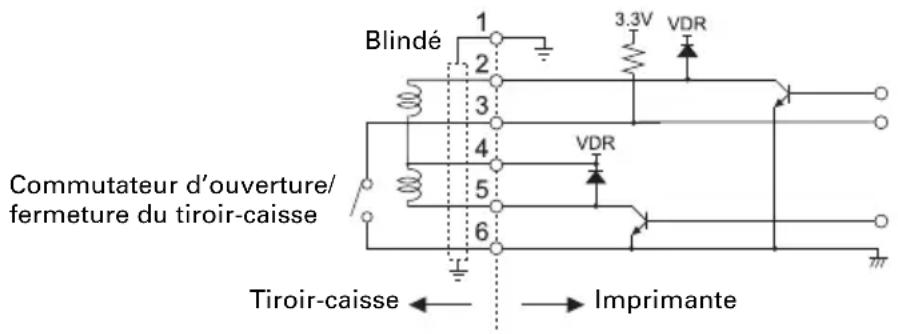

3.6 Branchement du tiroir-caisse 31

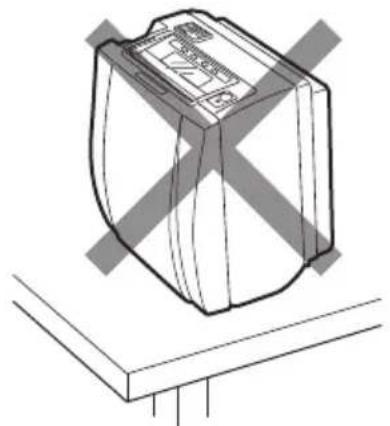

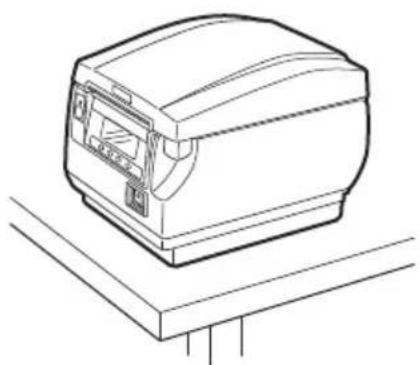

3.7 Précautions pour l'installation de l'imprimante 33

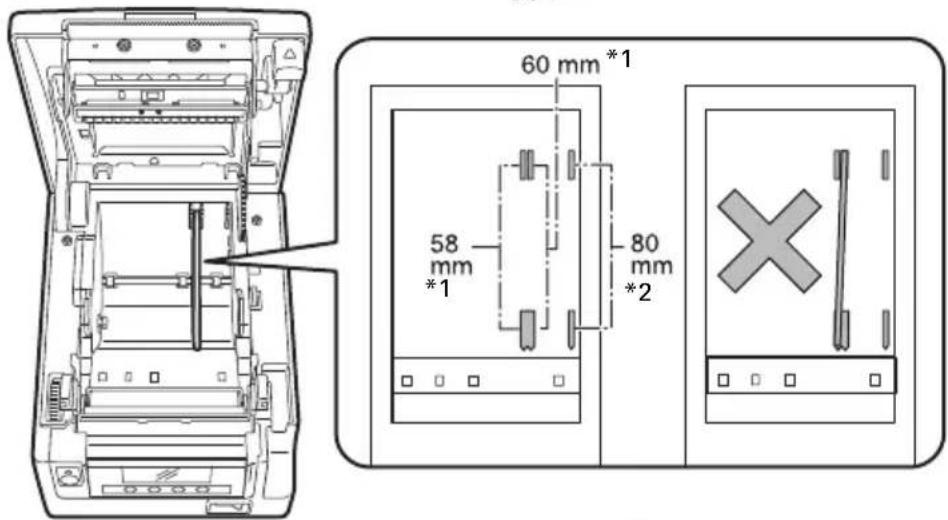

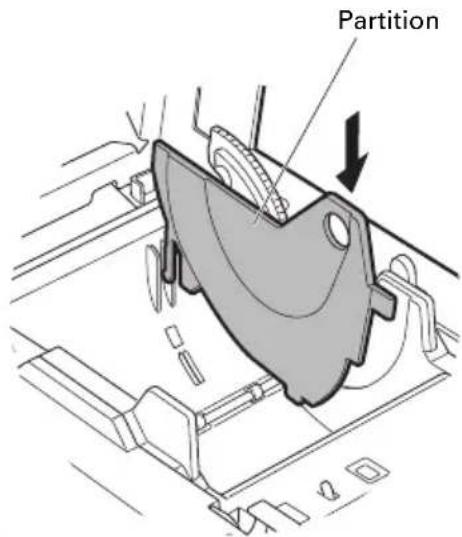

3.8 Partition pour rouleau de papier 34

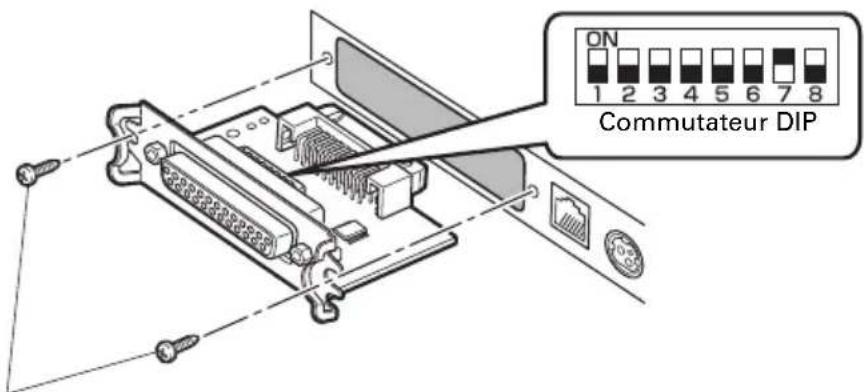

3.9 Réglage du commutateur DIP sur la carte d'interface série.... 35
3.10 Reglage du capteur de fin de papier proche 36

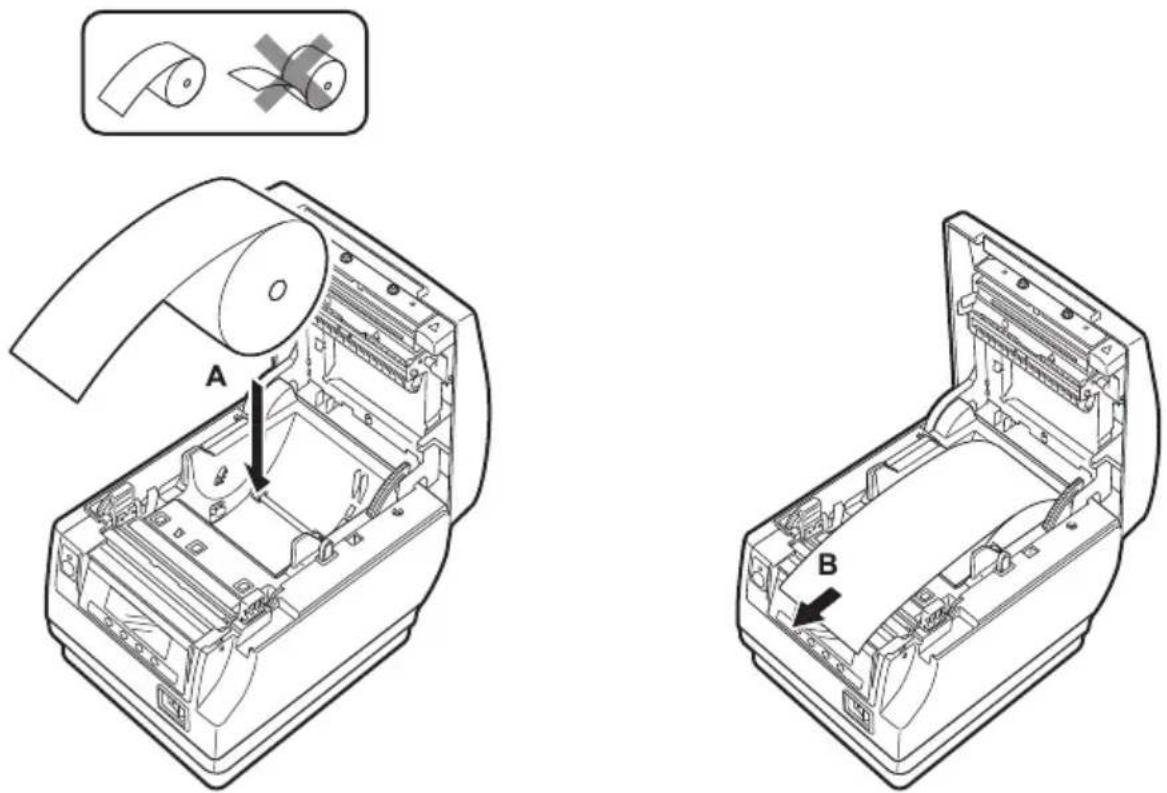

3.11Chargement du papier 37
3.12 Fixation du capot du commutateur d'alimentation 38

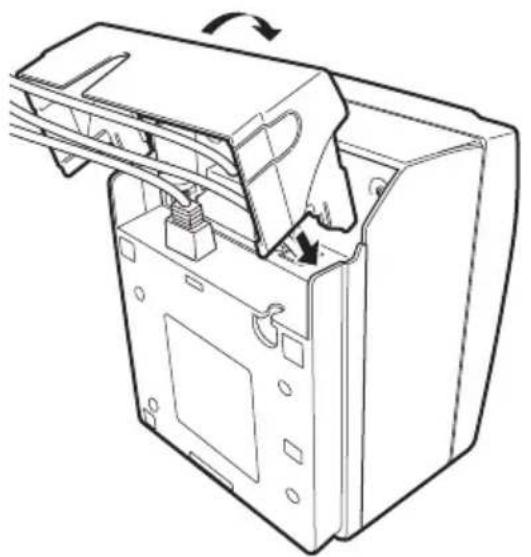

3.13 Fixation du capot d'interface 39

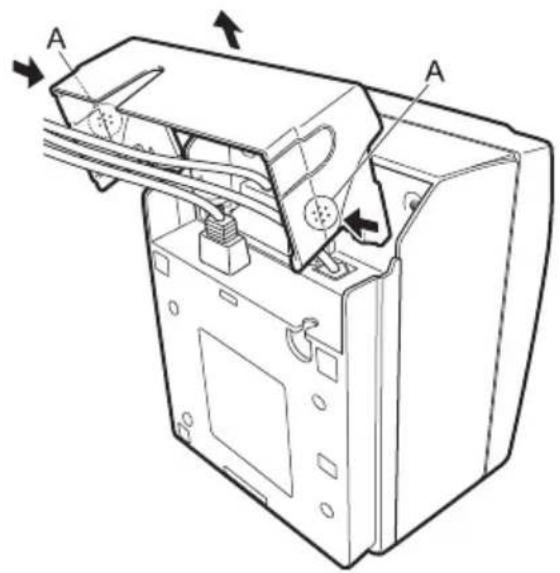

3.14 Retrait du capot d'interface 39
3.15 Installation d'un Pilote 40
3.16 Précautions pour la creation d'applications et les opérations pratiques 40

4. ENTRETIEN ET DÉPANNAGE 41

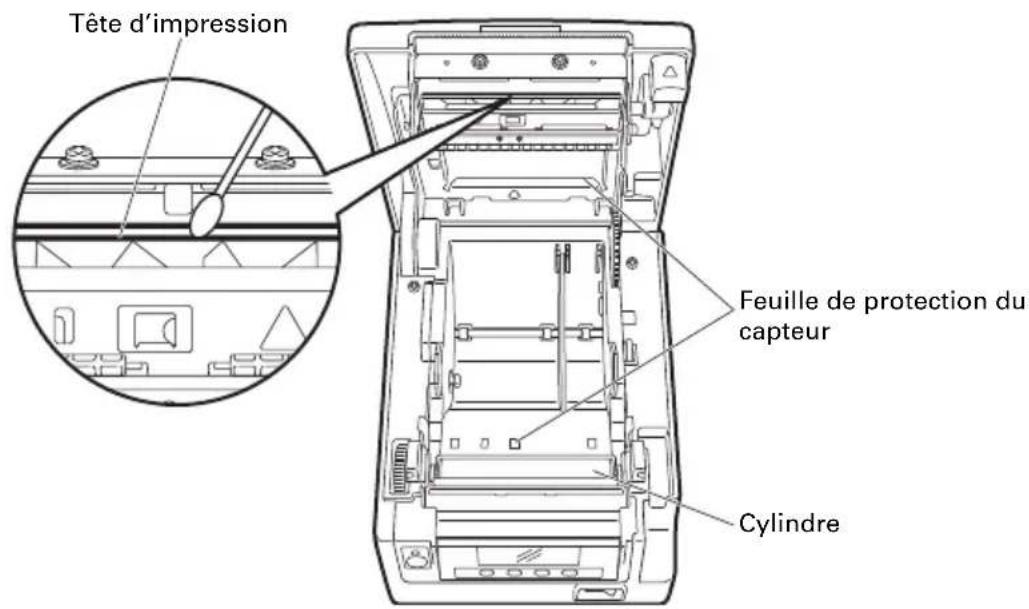

4.1 Nettoyage periodique 41

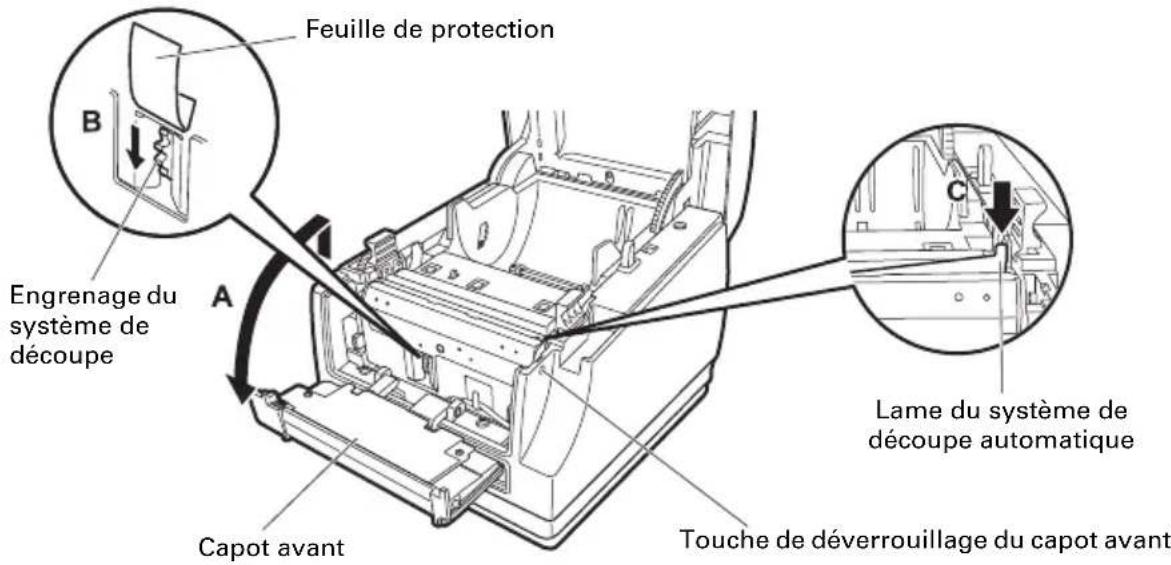

4.2 Deverrouillage d'un verrou du système de découverte (1) 42
4.3 Deverrouillage d'un verrou du système de découpe (2) 42

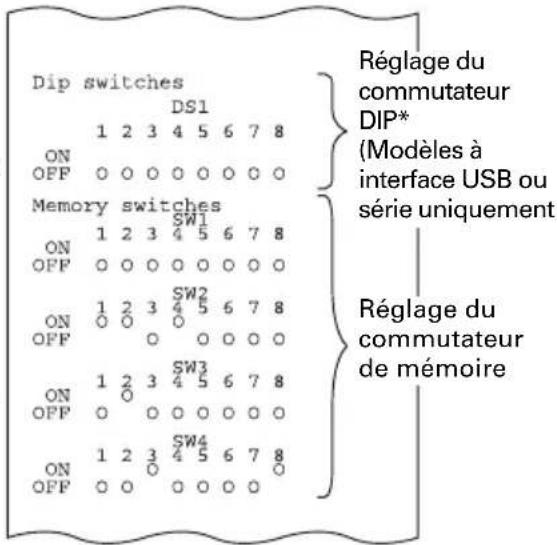

4.4 Mode de test du fonctionnement 44

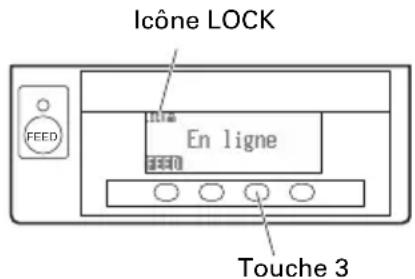

4.5 Fonction verrouillage des touches 46
4.6 Impression hexadécimale avec vidage de la mémoire 47
4.7 Messages d'erreur 48
4.8 Bourrages papier 50
4.9 Précautions de fonctionnement de l'interface série 50

5. DIVERS 51

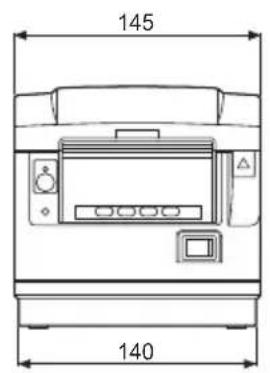

5.1 Vues et dimensions externes 51
5.2 Papier d'impression 52
5.3 Reglage manuel des commutateurs de mémoire 53

1. PRÉSENTATION GÉNÉRALE

L'imprimante thermique par ligne de la série CT-S851II est conçu pour une utilisation avec une grande variété d'équipements, y compris des postes terminaux, des terminaux de points de vente et des terminaux de cuisine. Ces imprimantes possèdent des fonctionnalités étendues de façon qu'elles poussent être utilisées avec une grande plage d'applications.

1.1 Fonctionnalités

• Impression à grande vitesse (300 mm/s)
• Design si compact qu'il peut être installé n'importe où (83 mm maximum (3 pouces),aille du rouleau de papier)
• La construction imperméable à l'eau empêche l'eau d'entrée par le dessus
• Le papier est alimenté par l'avant de sorte que l'imprimante peut être placée dans des espaces réduits
• Choisissez parmi deux modèles contenant des rouleaux de papier de 83/80 mm (3 pouces) ou de 60/58 mm (2 pouces)
• Types avec alimentation intégrée ou adaptateur CA disponibles
• État de l'imprimante et erreurs indiqués par LCD, DEL et un signal sonore
• L'affichage LCD et les 4 touches rendent facile les modifications des réglages
• Muni d'un système de découverte rapide et silencieux
  Bourrages de papier de découvertes a éliminer
  Alimentation USB désactivée
• Interface interchangeable
• Interface d'arrêt du tiroir-caisse intégrée
• Commutateurs de mémoire permettant une personnalisation
• Caractères et logos définis par l'utilisateur dans la mémoire de l'utilisateur
• Prise en charge des codes à barres et des codes à barres 2D
• Échelle de gris de 16 niveaux et impression claire
• Fonctions d'économie de papier
• Kanji japonais, chinois (simplifié et traditionnel) et hangul pris en charge
• Pilote et logiciel utilise fournis
• Appui à la communication Apple MFi certifié Bluetooth (modèle Bluetooth)
• Certains modèles prènnant en charge le papier marque noire

1.2 Déballage

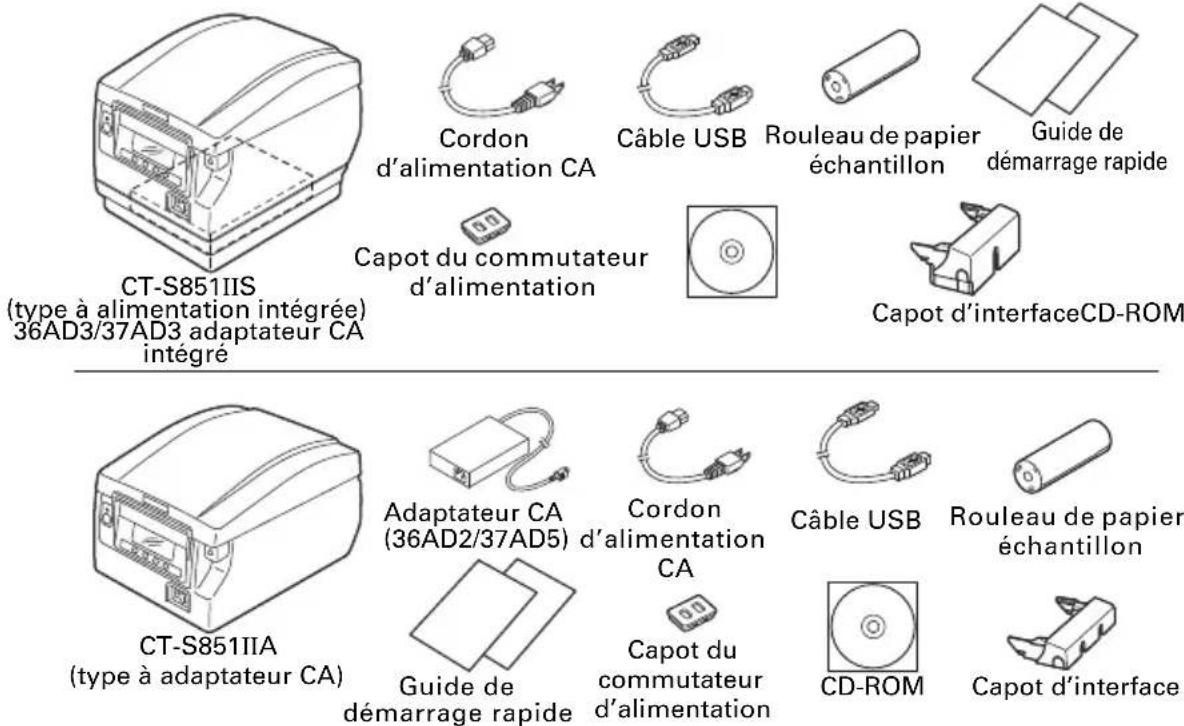

Assurez-vous que les éléments suivants sont fournis avec l'imprimante.

• Imprimante: 1
  Capot d'interface: 1
  Cordon d'alimentation CA: 1
  Capot du commutateur d'alimentation: 1
• Rouleau de papier échantillon: 1 rouleau
  CD-ROM: 1

Guide de démarrage rapide: 2
Adaptatour CA*1: 1
Cable USB*2: 1

Remarques:

1: CT-S851IIA uniqueness
2: Types à interface USB uniquement Pour les marchés désignés

1.3 Classification des modèles

Les numéroes de modèle indiquent les fonctionnalités des imprimantes en fonction du système suivant.

CT - S851IIS 3 RS

Alimentation

DC:Pas de source d'alimentation

S: Type à alimentation intégrée

A: Type à adaptateur CA

Largeur de papier
3: 80 / 83mm (3 pouces)
2: 58 / 60mm (2 pouces)

Interface

PA: Parallele
RS: Série RS-232C
UB: USB uniqueness
UH: USB avec concentrateur
ET: Ethernet (type standard)
ES: Ethernet (type multi-fonction)
UP: Powered USB
BT:Bluetooth
WF:WiFi(2.4GHz) W5:WiFi(5.0GHz)

Certaines combinaisons sont indisponibles. Vérifiez auprès de Citizen au préalable.

Remarque:

*: Le cordon d'alimentation CA, vis d'interface série, programme ainsi que d'autres specifications varient en fonction du marché.

1.4 Spécifications de base

Rubrique Caractéristiques
Modèle CT-S851II
Méthode d'impression	Méthode d'impression matérielle thermique par ligne
Largeur d'impression *1	80 mm/640 points, 72 mm/576 points, 64 mm/512 points, 54,5 mm/436 points, 54 mm/432 points, 52,5 mm/420 points, 48 mm/384 points, 45 mm/360 points, 48,75 mm/390 points, 68,25 mm/546 points
Densité de point 8 × 8	points/mm (203 dpi)
Vitesse d'impression	300 mm/s (le plus rapide, densité d'impression de 100%, 2400 lignes de points/s)
Nombre de colonnes d'impression *2	-	Nombre de caractères maximum (colonnes)				Configuration des points (points)
	Largeur de papier Police	83 mm 80 mm 60 mm 58 mm
	P o	I i c e A 5 3
	P o	I i c B 7 1
	P o	I i c C 8 0
Taille des caractères*3	Police A: 1,50 × 3,00 mmPolice B: 1,13 × 3,00 mmPolice C: 1,00 × 2,00 mm
Type de caractère	Alphanumérique, international, PC437/850/852/857/858/860/863/864/865/866, WPC1252, katakana, ThaiCode 11/18 (1Pass/3Pass), TCVN-3
Affichage à cristaux liquides (LCD)	128 × 32 points cristaux liquides STN, rétroéclairage par DEL blanche/rouge
Mémoire utilisateur	384 Ko (capable de stocker les caractères et les logos définis par l'utilisateur)
Types de codes de barres	UPC-A/E, JAN (EAN) 13/8 colonnes, ITF, CODE39, CODE128, CODABAR (NW-7), CODE93, PDF417, QR Code, GS1-Databar
Espacement de lignes	4,23 mm (1/6 pouce) (modifiable en utilisant les commandes)
Rouleau de papier	Rouleau de papier: 83±0 mm/80±0 mm/60±0 mm/58±0 mm × maximum φ83 mm Épaisseeur du papier: 65 à 75 μm (diamètre du noyau du rouleau: intérieur 12 mm/extérieur 18 mm) 75 à 85 μm (diamètre du noyau du rouleau: intérieur 25,4 mm/extérieur 32 mm) 85 à -150 μm (diamètre du noyau du rouleau: intérieur 25,4 mm/extérieur 32 mm, accepté uniquement par les modèles pour papier épais)
Interface	Série (conformé à RS-232C), Parallèle (conformé à IEEE 1284), USB, USB avec concentrateur, Ethernet, Powered USB, Bluetooth(3.0), LAN sans fil (802.11b/g ou 802.11a/b/g/n)
Arrêt du tiroir-caisse	Prend en charge 2 tiroirs caisse
Taille de tampon	4 k octets/45 octets
Tension d'alimentation	CC 24 V ±5%
Consommation électrique	Environ 45 W (impression normale), 3 W (attente)
Adaptateur CA *4 (36AD2/3, 37AD3/5)	Entrée nominale: 100 à 240 V CA, 50/60 Hz, 150 VA Sortie nominale: 24 V CC, 2,1 A

Rubrique Caractéristiques
Poids	CT-S851IIS: environ 1,9 kg, CT-S851IIA: environ 1,5 kg
Dimensions externes	CT-S851IIS: 145 (l) × 192 (P) × 142 (H) mmCT-S851IIA: 145 (l) × 192 (P) × 114 (H) mm
Température et humidité de fonctionnement	De 5 à 45°C, 10 à 90% RH (sans condensation)
Température et humidité de stockage	De -20 à 60°C, 10 à 90% RH (sans condensation)
Fiabilité Durée de vie	de la tête d'impression: 150 km, 200 millions d'impulsions (à une température et humidité normale et en utilisant le papier recommendé)Durée du vie du système de découvert automatique: 2 millions de découvertes (découpe complète), 1,6 millions de découvertes (découpe partielle) (à une température et humidité normale et en utilisant le papier recommendé et l'épaissur de papier recommendaee)
Standard de sécurité*5	UL, C-UL, FCC Class A, TÜV-Bauart, CE Marking

Remarques:
1: Quand la largeur de papier est de 83, 80, 60 ou 58 mm.
2: Le nombre de colonnes imprimables est sélectionné avec le commutateur de mémoire.
Le nombre de colonnes note dans ce tableau se rapporte à des modèles typiques. Le nombre de colonnes varie en fonction des specifications.
3: Les caractères apparaissent plus petits parce que les dimensions complènment une zone blanche autour de chaque caractères.
4: Le 36AD2/37AD5 est l'adaptateur CA livre en tant qu'accessoire avec le CT-S851IIA.
Le 36AD3/37AD3 est l'adaptateur CA intégré dans le module CT-S851IIIS.
*5: Compatible si l'adaptateur CA de Citizen Systems (36AD2/3, 37AD3/5) est utilisé.

2. EXPLICATION DES COMPOSANTS DE L'IMPRIMANTE

2.1 Apparence extérieure de l'imprimante

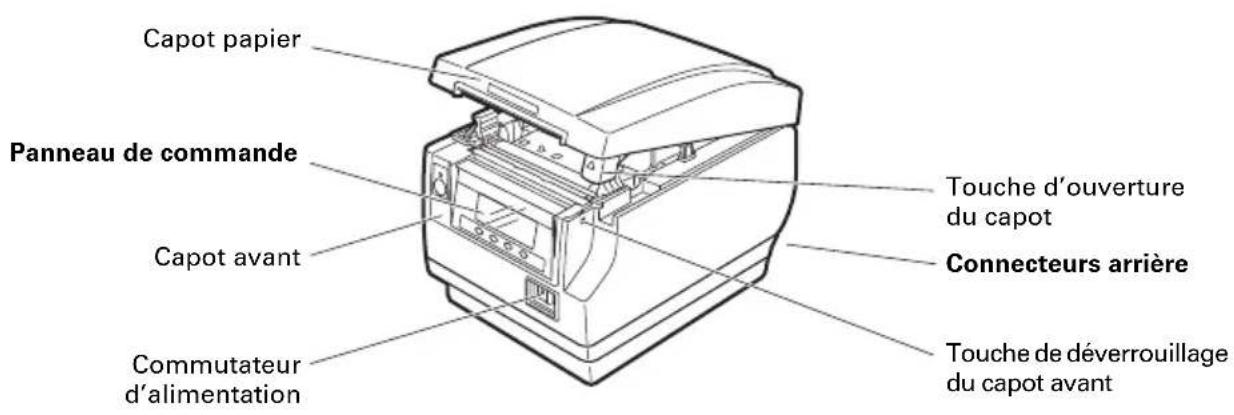

Nom des composants

• Capot papier

Ouvrez pour charger le papier.

• Touche d'ouverture du capot

Utilisez cette touche pour ouvrir le capot papier.

• Capot avant

Ouvrez et fermez ce capot pour déverrouiller le verrou du système de découpe.

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

• Touche de déverrouillage du capot avant

Appuyez sur cette touche pour ouvrir le capot avant.

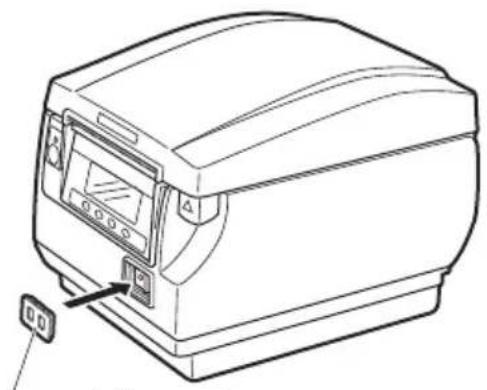

• Commutateur d'alimentation

Appuyez sur ce commutateur pourmettre l'appareil sous ou hors tension.

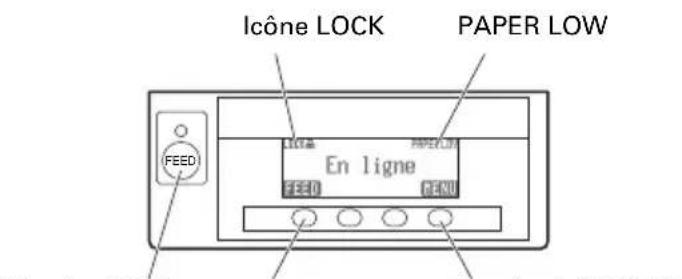

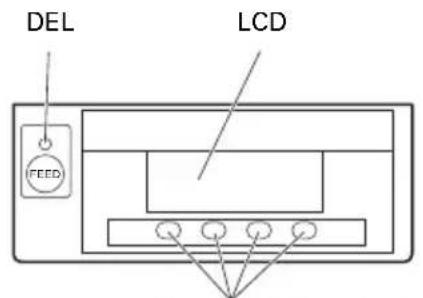

Panneau de commande

Touche 1 à Touche 4

Touche FEED
Touche 4 (MENU)1

Des exemples sont montrés dans le diagramme du LCD ci-dessus à droite.

LCD

Indique l'etat de l'imprimante, les noms des touches, les types d'erreur et des messages.

DEL

S'allume en vert quand l'appareil est sous tension, s'eteint quand l'appareil est hors tension.

Clignote en vert lors de la réception de données.

S'allume en rouge dans les modes spéciaux et en cas d'erreur.

S'allume en orange quand il ne reste pas beaucoup de papier (fin de papier proche) ou que la tete d'impression est chaude.

- Touche 1 à Touche 4

Les fonctions affectées à ces touches dépendent en fonction du mode actif. Les touches en-dessous du LCD sont appelées touche 1, touche 2, touche 3 et touche 4 dans l'ordre de gauche à droite.

- Touche FEED

Appuyez sur cette touche pour faire avancer le papier.

Pour débloquer le verrou du système de découvert, éliminez la cause du verrouillage, fermez le capot papier, puis appuyez sur la touche FEED.

Reportez-vous à 4.7 Messages d'erreur

- Touche MENU

Maintenez pressée cette touche (pendant au moins deux secondes) pour acceder au mode de réglage du commutateur de mémoire.

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

PAPER LOW

Apparait quand le rouleau de papier est presque fini.

• Icône LOCK

Cet iconé indique que la touche MENU est inopérante.

Reportez-vous à 4.5 Fonction verrouillage des touches

Connecteurs arrirée

• Connecteur d'interface (série, parallèle, USB, etc.)
  Connecté au cable d'interface.

La carte d'interface série est munie d'un commutateur DIP.

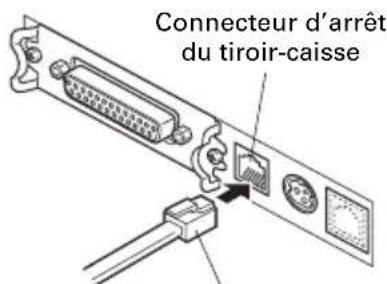

• Connecteur d'arrêt du tiroir-caisse

Connecté au cable du tiroir-caisse.

• Connecteur d'alimentation (type à adaptateur CA)

Connecté au cable de l'adaptateur CA.

• Prise CA (type à alimentation intégrée)

Connecté au cordon d'alimentation CA.

2.2 À l'intérieur du capot papier

Cylindre

Fait avancer le papier.

Ne déposez pas le cylindre sauf pour l'entretien.

• Capteur de fin de papier proche (capteur PNE)

Déteche quand le papier est proche de la fin du rouleau. Ajustez la position du capteur pour déterminer quand il déteche que la fin du papier est proche.

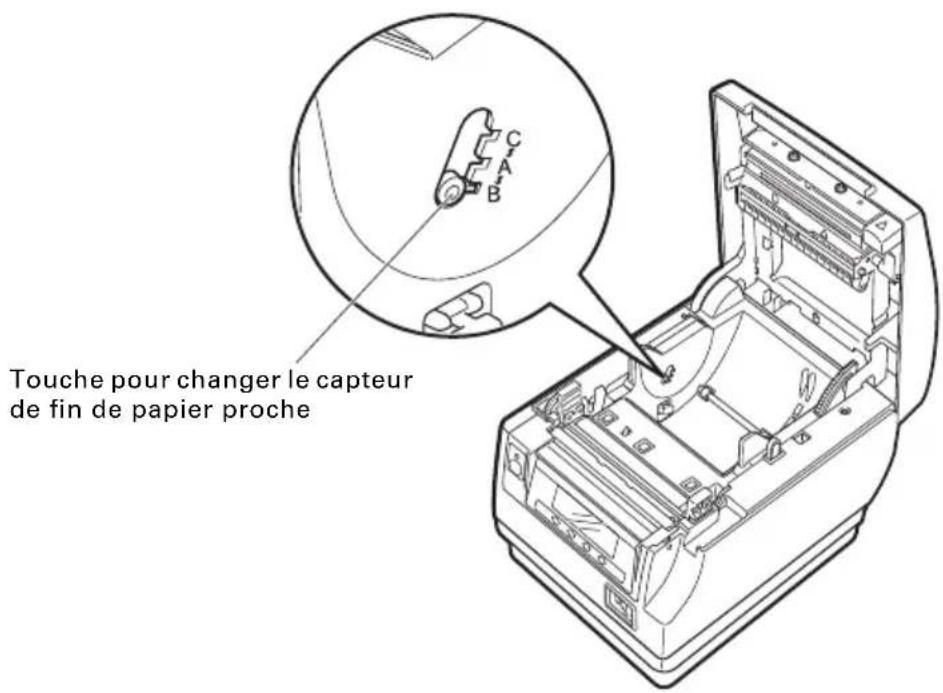

• Touche pour changer le capteur de fin de papier proche

Changez la position du capteur de fin de papier proche en fonction du papier utilisé.

Reportez-vous à 3.10 Réglage du capteur de fin de papier proche

• Systeme de découvert manuelle

Pour couper le papier manuellement quand l'impression est terminée.

• Systeme de découvert automatique

Coupe automatiquement le papier quand l'impression est terminée.

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

Tete d'impression (thermique)

Imprime les caractères et les données graphiques sur le papier (rouleaux de papier).

• Capteur de fin de papier (capteur PE)

Detecte quand il n'y a pas de papier. L'impression s'arrête quand ce capteur detecte qu'il n'y a pas de papier.

2.3 Autres fonctions intégrées

Vibreur

Un signal sonore est émis en cas d'erreur ou quand des opérations ou des commandes sont effectuées.

Reportez-vous à 4.7 Messages d'erreur

• Mémoire utilisateur
  Voussouspuvez sauvegarder un logo defini et des caractèresdéfinis par l'utilisateur dans cette mémoire. Les données restent stockées dans cette mémoire même si l'imprimante est mise hors tension. Pour savoir comme sauvegarder des données, reportez-vous à la Référence des commandes.
• Commutateur de mémoire

Le réglage de divers types de fonctions peut être méorisé. Les réglages restent stockées dans la mémoire même si l'imprimante est mise hors tension.
- Alimentation USB désactivée (lorsque le commutateur de mémoire MSW6-3 est réglé sur ACTIVÉ)

Lorsque l'imprimante est connectée à un PC via USB,mettre le PC sous tension ou déconnecter la fiche USB peut entraîner la mise hors tension de la clé USB de l'imprimante trois secondes plus tard.

Ce mode est annulé lorsque le PC est de nouveau sous tension ou lorsqu'une connexion USB est établie.

ATTENTION

La POWER LED est eteinte lorsque l'alimentation USB est desactivee, et que I'etat OFF de I'alimentation ne peut pas etre identifie.
■ Appuyer sur POWER alors que l'alimentation USB est désactivée ne met pas immédiatement l'appareil sous tension. Àpres un moment, l'alimentation USB désactivée est annulée et appuyer sur POWER permet la mise sous tension normale.

• Fonctions d'économie de papier

Les commutateurs de mémoire de MSW8-3 à MSW8-5 peuvent être utilisés pour configurer les réglages ci-dessous, comme l'économie de papier.

• Suppression de marge supérieure

L'imprimante alimentente en return le papier avant l'impression qui réduit l'espace vide sur le bord supérieur du papier.

La quantité de réalimentation peut être spécifiée.

Line gap reduce
Comprime automatiquement le saut de ligne entre les lignes. Le taux de compression peut etre specifie.
- Compression de texte verticale/horizontale

Réduit la taille d'impression.

La compression est spécifiée par une combinaison de taux de compression vertical et horizontal.

• Fonction de glissement de point (MSW8-6)

Cette fonction libère la charge de chaleur pendant une génération de chaleur par une ligne pré-marquée verticale ou un autre élément chauffant de tete spécifique.

Si aucune donnée n'est reçue dans les 15 secondes après chaque coupe ou impression, la position d'impression est automatiquement glissée sur les points ^* vers la droite. La position d'impression originale revient au prochain minutage de diapositive.

• N est la valeur de réglage de MSW8-6.

ATTENTION

Avant de configurer le réglage de suppression de la marge supérieure, enlevez d'abord tout papier partiellement coupé de l'imprimante. Ne pas le faire risque d'entrainer l'arrachement du papier coupé lors de la prochaine impression, entrainant un problème lors de l'impression.
■ Notez les précautions suivantes lors de l'utilisation de la compression de texte.

• Du texte comprime est plus difficile à dire que le texte original.
• Comprimer du texte horizontallyment permet de réduire l'intervalle d'impression, de cette manière le nombre de lignes d'impression ne change pas. Faites particulièrement attention à l'intervalle d'impression lors de l'utilisation de papier étroit.
• N'utilise pas de texte compré lors de l'impression d'un code-barres. Le code-barres seraït alors illisible.

■ Si la marge droite est très étroite, certains caractères d'impression risquent d'être coupés. Cette fonction est désactivée sous les réglages initiaux. Pour activer cette fonction, utilisez MSW8-6 pour spécifique une valeur appropriée pour le nombre maximum de diapositives.

3.1 Branchement du cordon d'alimentation CA

1. Mettez l'appareil hors tension.
2. Pour l'imprimante a alimentation integree, connectez le cordon d'alimentation CA sur la prise CA et branchez la fiche sur une prise electrique.
3. Pour l'imprimante à adaptateur CA, connectez le connecteur de cable de l'adaptateur CA au connecteur d'alimentation. Ensuite, connectez le cordon d'alimentation CA à la prise CA, et branche la fiche sur une prise électrique.

Type à alimentation intégrée

Type à adaptateur CA

ATTENTION

Utilisez uniquement un adaptateur CA compatible avec les valeurs specifiées.
Tenez toujours le connecteur de cable de l'adaptateur CA par le connecteur quand vous le branchez ou le débranchez.
■ Utilisez un source d'alimentation CA qui n'est pas aussi utilisé pour alimenter un apparéil qui génére du bruit electromagnetique.
Tirer directement sur le cordon d'alimentation CA peut l'endommager, et est la cause d'un incendie, d'un choc electrique ou de la rupture d'un fil.
En cas d'approche d'un orage, débranchez le cordon d'alimentation CA de la prise électrique. La foudre pourrait provoquer un incendie ou un choc électrique.
- Maintenez le cordon d'alimentation CA éloigné des apparèils de chauffage. L'isolant du cordon d'alimentation CA peut fondre et entraîner un incendie ou un choc électrique.
Si vous n'avez pas l'intention d'utiliser l'imprimante pendant une longue période, débranchez le cordon d'alimentation CA de la prise électrique.
Placez le cordon d'alimentation CA de façon que personne ne marche dessus.

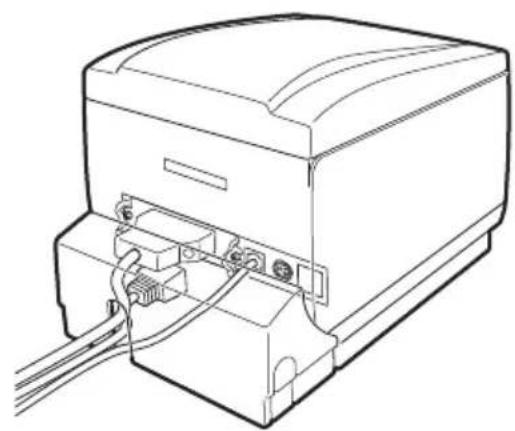

3.2 Branchement des cables d'interface

1. Mettez l'appareil hors tension.

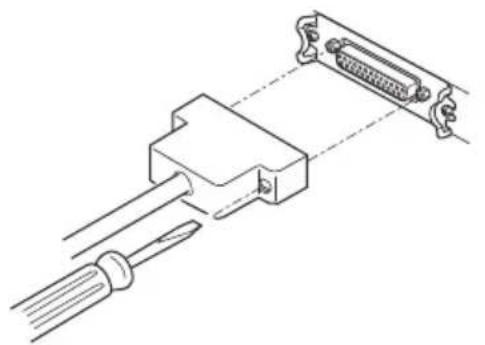

2. Orientez correctement le cable d'interface et introduizez-le dans le connecteur d'interface.

Interface série

Interface parallele

Interface USB (type à concentrateur) Interface USB

• Débranche toujours l'adaptateur CA de l'imprimante avant de raccarder l'imprimante à une interface Powered USB. Ne pas suivre cette recommandation risque d'endommager l'ordinateur hôte. Pour de plus amples informations concernant l'installation d'une interface Powered USB, contactez votre revendeur de systèmes Citizen.
  Vérifiez l'orientation du connecteur de cable Powered USB avant de le raccorder. Insérez-le en ligne droite de sorte que les broches ne plient pas. Enforcez-le jusqu'à entendre un cig.
  En débranchant le cable, tenez toujours le connecteur.
  ■ Faites attention de ne pas insérer le cable d'interface USB dans le connecteur d'arrêt du tiroir-caisse.
  Pour connecter plus d'une imprimante à un seul ordinateur via une interface USB, vous doivent change le nombre de série de l'interface USB.
• Maintenez le connecteur du cable d'interface Ethernet perpendicular et droit lors de sa connexion et de sa déconnexion. S'il est incliné lors de cette opération, le connecteur risque d'être mal raccordé.

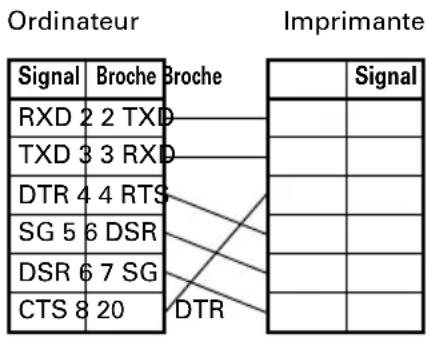

Utilisez un cable d'interface série avec la méthode de connexion ci-dessous.

Cable 25 broches - 25 broches

Ordinateur Imprimante

Cable 9 broches - 25 broches

ATTENTION

Placez le cable d'interface de façon que personne ne marche dessus.

3.3 Carte d'interface Bluetooth

DEL d'etat de Bluetooth

CommutateurDEL d'etat

La DEL sur la carte d'interface Bluetooth à l'arrière de l'imprimante indique le statut ci-dessous.

État Description État de DEL
Mise en veille de détction (visible)	Mise en veille de la détction et la connexion
Mise en veille de connexion (Connectable)	Mise en veille pour la connexion
Connexion iOS Session	Session de données non ouverte
En communication	iOS: session de données ouverte Autres SE: connexion établie et communication en cours
Erreur Erreur ou réglages configurés	Éteinte

Opération de couplage

Voudevezrealiserlesoperaionsci-dessousla premierefoisqueyousetabissze une connexionBluetooth pour la communication de donnéesBluetooth.

A: détector les apparciels Bluetooth

B: configurer les réglages de couplage

A: detection des appareils Bluetooth

Vérifiez que le Bluetooth est activé sur le PC hôte avant de rechercher les appareils Bluetooth.

Ce produit apparait en tant que "CT-S851II_XX"(XX sont les 2 derniers chiffres de l'adresse BD uniquement.) lorsqu'il est détecté.

Sélectionnez ce produit parmi les apparciels déteçés.

Remarque: vous pouvez rechercher des apparêils et changer leurs noms.

Lorsque le commutateur de mémoire MSW13-5 est réglé sur "No Response" rien ne s'affiche lors de la détction d'appareil.

Vouss pouvez temporairement basculer ce réglage sur détction d'appareil (mode de détction) en appuyant sur le commutateur sur la carte d'interface Bluetooth. Vous quittez le mode de détction lorsque la connexion entre le PC hôte est terminée.

B: configuration des réglages de couplage

En règle générale, sélectionner l'imprimante pendant la détction d'appareils permettra d'aboutir directement aux réglages de couplage.

ATTENTION

Certaines configurations et modèles de PC hôte risquent de ne pas aboutir aux réglages de couplage une fois l'imprimante sélectionnée pendant la détction d'appareils.

Selon que le SSP (couplage simple sécurisé) est activé sur le PC hôte ou non, l'opération requise pour configurer les réglages de couplage est différente.

Si le SSP est activé sur le PC hôte, le couplage peut être terminé sans opérations supplémentaires.

Si le SSP est désactivé sur le PC hôte, vous serez invite à saisir une clé d'accès. Saisissez la clé d'accès tel que décrit ci-dessous.

Clé d'accès Quatre derniers chiffres de l'adresse auto-imprimée (Les lettres de A à F sont des majuscules) Exemple: si l'adresse est 01:23:45:67:89:AB la clé d'accès est 89AB.

Si vous supprimez des informations de couplage du PC hôte sans supprimer les informations de couplage correspondantes, l'imprimante risque de ne pas apparaitre si vous detectez à nouveau des appareils avec le PC hôte.

Pour supprimer les informations de couplage d'imprimante, maintenez enforcé le commutateur sur la carte d'interface Bluetooth pendant minimum deux secondes.

La suppression des informations de couplage sur l'imprimante placera l'imprimante en mode découverte.

Demande de reconnexion

Avec la communication d'appareil iOS Bluetooth, une connexion entre un apparéil iOSouple et l'imprimante n'est pas automatiquement rétablie une fois perdue. Néanmoins, lorsque la demande de reconnexion est activée, l'imprimante tente de se reconnectcer à un apparéil iOS une fois une communication à double sens activée et rétablit automatiquement la connexion.

ATTENTION

Cette fonction est activée à la livraison en usine. (MSW13-6)

La demande de reconnexion peut prendre quelques instants lorsque I'hote n'est pas un apparéil iOS.

Meme si l'appareil partenaire est un apparéil iOS, les conditions ci-dessous peuvent interférer avec la fonction de demande de reconnexion.
Lorsque you souhaitez que la communication Bluetooth se coupe une fois l'impression terminée
Lorsque plusieurs apparecs iOS imprint sur la meme imprimante

Sous de telles conditions, désactivez la demande de reconnexion.

Activation et désactivation de la demande de reconnexion

Pour changer le réglage de cette fonctionnalité, utilisez la méthode suivante. Appuyez sur la touche FEED à 3 reprises pendant l'auto test -> Demande de reconnexion = Valide
Appuyez sur la touche FEED à 4 reprises pendant l'auto test -> Demande de reconnexion = Invalide
À la fin de l'auto test, un nouveau paramètre sera imprimé en tant que Demande de reconnexion [Valid] ou [Invalid].

Reportez-vous à 4.4 Mode de test du fonctionnement

3.4 Carte d'interface Ethernet (LAN)

Cette section fournit une vue d'ensemble de la carte d'interface Ethernet (LAN). Pour plus de détails concernant cette carte, reportez-vous au manuel séparé.

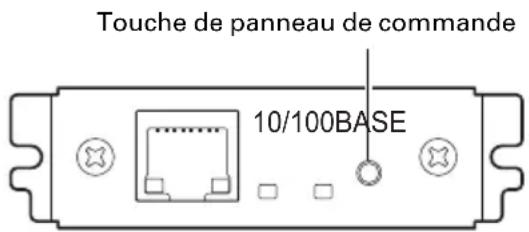

Touché de panneau de commande

Les opérations de carte sont réalisées à l'aide de la touche de panneau de commande sur la carte Ethernet. Vous pouvez utiliser la touche pour imprimer les informations de configuration et pour rétablier les réglages d'usine de la carte.

• Impression des informations de configuration de réseau Appuyez sur la touche du panneau de commande.
  Saisiedu mode deréglage

Enoncez la touche du panneau de commande. Un signal sonore* retentira une fois pour indiquer que le mode de réglage a été saisi.

• Vous pouvez utiliser le mode réglage pour dire les réglages en usine et pour imprimer les informations du micrologiciel.
• Si vous ne réalisiez aucune opération pendant trois secondes alors que vous étés en mode réglage, un signal sonore* retentira une fois pour indiquer que la carte est revenue en mode normal.

• Selon les réglages, le signal sonore peut ne pas retentir.

• Rétabillisement des réglages en usine

Saisissez le mode réglage de la carte, puis, maintenez la touche du panneau de commande enfoncée. Il permet de rétablir les réglages en usine de la carte.

ATTENTION

La carte redémarrera automatiquement une fois cette opération terminée.
■ Si les réglages sont configurés pour obtenir une adresse IP automatiquement depuis un serveur DHCP, la nouvelle adresse IP peut être différente de la précédente.

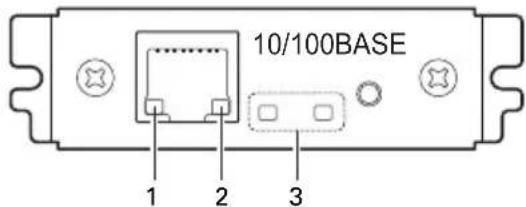

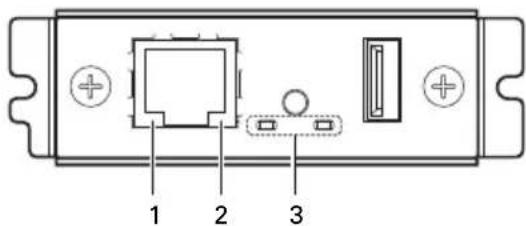

Fonctions DEL

Les tableaux ci-dessous expliquent comment interpréter les indications DEL.

1. Vitesse de transmission de réseau

Vitesse de transmission	DEL (verte)
100 Mbps Allumée
10 Mbps/Non connecté Éteinte

2. État du réseau

État DEL (jaune)
Connectée Allumée
Non connectée Éteinte
Transmission de données en cours	Clignotement

3. État de carte

État DEL (verte)	DEL (rouge) Description
Pas de connexion d'imprimante	Éteinte — La carte n'est pas connectée à une imprimante.
Connexion à une imprimante	Allumée — La carte est connectée à une imprimante.
Pas de connexion réseau	— Éteinte	La carte n'est pas connectée à un réseau.
Obtention d'une adresse IP	— Clignotement (cycle de 0,5 seconde)	Obtention d'une adresse IP du serveur DHCP.
Connectée au réseau	— Allumée Connexion	réseau terminée.
Erreur de resource	Clignotement alternatif (cycle de 0,5 seconde)	La carte ne peut pas fonctionner normalement.
Erreur système	Clignotement alternatif (cycle de 0,1 seconde)	La carte ne peut pas fonctionner normalement.

Modification des réglages de réseau

Vous pouvez utiliser un navigator Web pour acceder à une page de réglages spéciaux et modifier les réglages de la carte.

• Accès à la page de réglages spéciaux

• Utilisez un navigateur Web pour acceder à l'URL de la page des réglages spéciaux. Spécifiez l'adresse IP attribuée à l'imprimante en tant qu'URL. (Exemple: pour une adresse IP de 169.254.1.10, saisissez: http://169.254.1.10.)

• Elle affiche la page du menu de page des régles spéciaux.

1. Sélectionnez "Print server configuration" pour afficher l'écran de réglage. Pour plus de détails concernant les réglages, reportez-vous au manuel séparé.

3.5 Carte d'interface LAN sans fil

Cette section fournit une vue d'ensemble de la carte d'interface LAN sans fil. Pour plus de détails concernant cette carte, reportez-vous au manuel séparé.

Connexion de la clé USB

Connectez la clé USB WiFi livrée avec la carte d'interface LAN sans fil au connecteur de port USB.

Pour améliorer la qualité du signal, vous pouvez également utiliser un cable USB d'extension et réglez la position de la clé.

Touché de panneau de commande

Les opérations de carte sont réalisées à l'aide de la touche de panneau de commande à l'arrête de la carte LAN.

Touché de panneau de commande Port USB

• Activation de la connexion LAN sans fil

Mettez l'imprimante sous tension. Le fonctionnement de cette carte demarrera environ 20 secondes plus tard.

• Impression des informations de configuration LAN sans fil

Appuyez sur la touche du panneau de commande.

Saisie du mode de réglage

Enoncez la touche du panneau de commande. Un signal sonore* retentira une fois pour indiquer que le mode de réglage a été saisi.

• Vous pouvez utiliser le mode réglages pour生存 les réglages en usine.
• Si vous ne réalisiez aucune opération pendant trois secondes alors que vous étés en mode réglage, un signal sonore* retentira une fois pour indiquer que la carte est revenue en mode normal.

• Selon le modele et les réglages de l'imprimante, le signal sonore risque de ne pas retentir.

• Rétabillisement des réglages en usine

Saisissez le mode réglage de la carte, puis, maintenez la touche du panneau de commande enfoncée. Il permet de rétablir les réglages en usine de la carte.

ATTENTION

La carte redémarrera automatiquement une fois cette opération terminée. Une fois les réglages supprimés, vous devrez reconfigurer les réglages LAN sans fil.

Fonctions DEL

Les tableaux ci-dessous expliquent comment interpréter les indications DEL.

1. Vitesse de transmission LAN cablee

Vitesse de transmission	DEL (verte)
100 Mbps Allumée
10 Mbps/Non connecté Éteinte

2. Connexion LAN cablee/état de transmission

État de connexion DEL (jaune)
Connectée Allumée
Non connectée Éteinte
Transmission de données en cours	Clignotement

3. État de LAN cable/sans fil

État de connexion DEL		(verte) DEL (rouge) Description
Pas de connexion d'imprimante		Éteinte — La carte n'est pas connectée à une imprimante.
Connexion d'imprimante	Pas de connexion réseau	Allumée Éteinte La carte est connectée à une imprimante.
	Connectée par LAN cable	Allumée	Clignotement (cycle de 1 seconde) Obtention d'une adresse IP depuis le serveur DHCP sur le réseau LAN cable.
	Fonctionnement du réseau LAN cable	Allumée	Allumée Fonctionnement du réseau en cours de réalisation sur un réseau LAN cable.
	Connectée par le réseau LAN sans fil	Clignotement (cycle de 2 seconde)	Clignotement (cycle de 1 seconde) Connexion à un point d'accès ou obtention d'une adresse IP depuis le serveur DHCP sur le réseau LAN sans fil.
	Fonctionnement du réseau LAN sans fil	Clignotement (cycle de 2 seconde)	Allumée Fonctionnement du réseau en cours de réalisation sur un réseau LAN sans fil.
Erreur de resource		Clignotement alternatif (cycle de 1 seconde)	La carte ne peut pas fonctionner normalement.
Erreur système		Clignotement alternatif (cycle de 0,2 seconde)	La carte ne peut pas fonctionner normalement.

Gestionnaire Web

La carte d'interface LAN sans fil dispose d'une fonction Gestionnaire Web qui peut ettre utilise pour connecter la carte a un navigateur Web et changer les parametes de la carte.

Démarrage du Gestionnaire Web

1. Démarrez un navigateur Web.

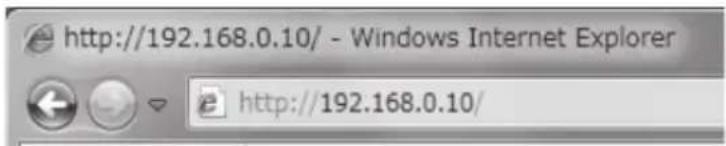

2. Dans le champ adressé, saisissez l'adresse IP de la carte puis appuyez sur [Entrée].

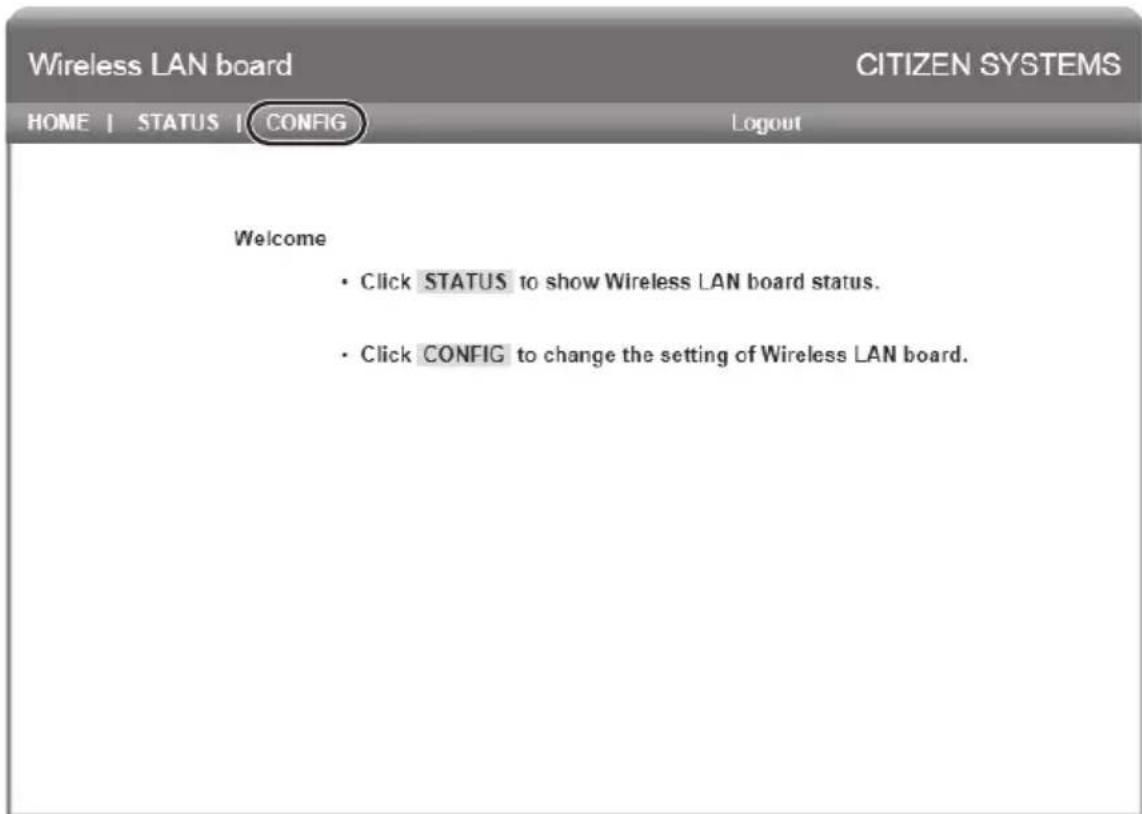

Écran HOME

Il s'agit de I'écran d'accueil du gestionnaire Web.

Appuyez, ici sur la touche [CONFIG].

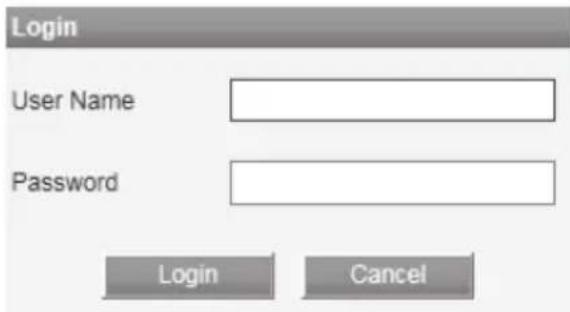

Écran CONFIG

Il affichera la boîte de dialogue de connexion indiquée ci-dessous. Connectez-vous en tant qu'administrateur, puis configurez les réglages de la carte d'interface LAN sans fil.

• Nom d'utilisateur

Saisissez un nom d'utilisateur d'administrateur de la carte. (Réglage initial: admin)

Mot de passage

Saisissez le mot de passer d'utilisateur administrateur. (Réglage initial: admin)

• Touche [Login]

Après avoir saisi un nom d'utilisateur et mot de passer utiliseur, cliquez sur la touche [Login]. Celle-ci affiche l'écran de réglage.

Pour plus de détails concernant les réglages, reportez-vous au manuel séparé.

3.6 Branchement du tiroir-caisse

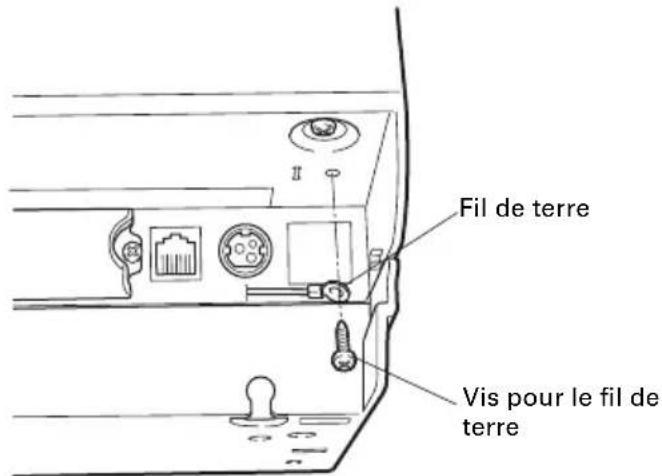

1. Mettez l'appareil hors tension.
2. Verifiez l'orientation du connecteur du cable d'arrêt du tiroir-caisse et connectez-le au connecteur d'arrêt du tiroir-caisse à l'arrière de l'imprimante.
3. Retirez la vis pour le fil de terre.
4. Vissez le fil de terre du tiroir-caisse au corps de l'imprimante.

Connecteur du cable d'arrêt du tiroir-caisse

ATTENTION

• Connectez uniquement le connecteur du cable d'arrêt du tiroir-caisse au connecteur d'arrêt du tiroir-caisse. (Ne le connectez pas à une ligne téléphonique.)
• Les signaux ne peuvent pas etre soit par le connecteur d'arret du tiroir-caisse pendant une impression.

(1) Configuration des broches du connecteur

N° Signal Fonction

1 FG Terre du cadre Connecteur utilisé:

2 D RAWER1 Sig nal de commande du tiroir-caisse 1

3 DR SW Entrée du commutateur du tiroir-caisse

4 V DR Alimentation de commande du tiroir-caisse

5 D RAWER2 Sig nal de commande du tiroir-caisse 2

6 G ND Terre du signal (terre commune sur les circuits)

TM5RJ3-66 (Hirose) ou équivalent Connecteur utilisable: TM3P-66P (Hirose) ou équivalent

(2) Caractéristiques électriques

1) Tension de commande:24 VCC
2) Courant de commande:Environ 1 A max. (ne doit pas excéder 510 ms.)
3) Signal DRSW: Niveau de signal: «L» = 0 à 0,8 V, «H» = 2 à 3,3 V

(3) Signal DRSW

Le statut du signal DRSW peut être testé avec la commande DLE+EOT, GS+a, ou GS+r ou sur la broche 34 du port d'interface parallele.

(4) Circuit de commande

Connecteur d'arrêt du tiroir-caisse

ATTENTION

■ Les tiroirs-caisse 1 et 2 ne peuvent pas etre commandes en meme temps.
Le solenoide utilise pour le tiroir-caisse doit etre de 24 O ou plus. Ne laissez pas le courant electrique depasser 1 A. Un courant trop eleve peut endommager ou bruler les circuits.

3.7 Précautions pour l'installation de l'imprimante

Cette imprimante peut uniquement etre placee horizontally. Elle ne peut pas etre placee verticalement ou sur un mur.

Position horizontal

Position vertical

ATTENTION

N'utilisez pas l'imprimante dans les conditions suivantes.

Dans des emplacements soumis à des vibrations ou une certaine instability.
Dans des emplacements très sales ou poussiêux.
Dans des emplacements ou l'imprimante n'est pas de niveau.

L'imprimante pourrait tomber et entrainer des blessures.
- La qualité de l'impression peut se déterminer.

Orientée d'une autre façon que ce qui est spécifique.
- L'imprimante peut mal fonctionner, être endommagée ou causeur un choc électrique.

3.8 Partition pour rouleau de papier

Réglez la partition pour la largeur du rouleau de papier que vous chargez. La partition est réglée à l'usine sur la position montré ci-dessous.

Pour le type 3 pouces: rouleau de papier de 80~mm de largeur
Pour le type 2 pouces: rouleau de papier de 58~mm de largeur

1. Mettez l'appareil hors tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Appuyez dans la position indiquée par la flèche et réglez la partition dans la fente qui correspond à la largeur du rouleau de papier que vous utilisez. Cependant, si vous utilisez un rouleau de papier de 83 mm de largeur, enlevez la partition.
4. Reportez-vous à «5.3 Réglage manuel des commutateurs de mémoire» pour changer les réglages de la largeur du papier.

Remarques:
1: Type 2 pouces (58/60 mm)
2: Type 3 pouces (80/83 mm)

ATTENTION

Assurez-vous que la partition n'est pas penchéée lors du réglage pour les rouleaux de papier de 58 mm ou 60 mm.

3.9 Réglage du commutateur DIP sur la carte d'interface série

1. Mettez l'imprimante hors tension et débranche le cordon d'alimentation de la prise électrique.
2. Retirez la vis de montage de la carte d'interface série.
3. Retirez la carte d'interface série de l'imprimante.
4. Reglez le commutateur DIP en reportant au tableau suivant.

Vis de montage de la carte d'interface série

ATTENTION

Lors du réglage du commutateur DIP, ne retirez aucune autre vis en dehors des vis de montage de la carte d'interface série.

La fonction de chaque commutateur est indiquée ci-dessous. (Les valeurs en gris correspondant aux régles de l'usine. Cependant, les régles de l'usine diffèrent en fonction du marché de destination.)

N° du commutateur	Fonction ON OFF
1	Réglage de la condition de communication	En fonction des réglage du commutateur DIP	En fonction des réglage du commutateur de mémoire
2 Contrôle de flux XON/XOFF		DTR/DSR
3 Longueur de bit 7 bits		8 bits
4 Contrôle de parité Oui		Non
5 Sélection parité Parité paire		Parité impaire
6	Sélection du taux de baud	Reportez-vous au tableau ci-dessous.
7
8 INIT Réenclement		Invalide

Sélection du taux de baud

Taux de baud (bps)	N° du commutateur
	6	7
2400 OFF OFF
4800	ON	OFF
9600 OFF ON
19200	ON	ON

Quand le commutateur n° 1 est reglé sur OFF, vous pouvez utiliser une commande ou un commutateur de mémoire pour désir 1200, 38400, 57600 ou 115200 bps.

3.10 Réglage du capteur de fin de papier proche

Changez les réglages du capteur de fin de papier proche pour régler la position dans laquelle la proximité de la fin du papier est détectée.

1. Utilisez un objet pointu, tel qu'un stylo, pour appuyez doucement sur la touche pour changer le capteur de fin de papier proche.
2. Maintenez la touche pressée tout en bougeant le capteur de fin de papier proche vers le haut, le bas, la droite et la gauche. Les positions du capteur sont indiquées ci-dessous pour les divers diamètres des rouleaux de papier utilisés.

(Unité: mm)

Position du capteur	Diamètre lors de la détction de la proximité de la fin	Diamètre extérieur du noyau du rouleau de papier utilisé
A φ31 φ18
B* φ23 φ18
C La fonction du capteur de fin de papier proche est hors service

Remarque:

*: Position du capteur à l'expédition de l'usine. Cependant, les réglages de l'usine diffèrent en fonction du marché de destination.

ATTENTION

La quantité de papier restant sur le rouleau (diamètre du rouleau) dépend du type de papier utilisé.
Les diamètres des rouleaux de papier indiqués dans le tableau sont des guides.

3.11 Chargement du papier

1. Mettez l'appareil sous tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Chargez le rouleau de papier de façon que la face imprimable du papier soit dirigée vers le haut, comme indiqué par la flèche A.
4. Tirez quelques centimétres de papier droit vers l'extérieur dans la direction de la flèche B.
5. Fermez le capot papier jusqu'à entendre un clic. Le papier est avancé et coupé automatiquement (par le réglage d'usine).

Reportez-vous à 5.3 Réglage manuel des commutateurs de mémoire

ATTENTION

Utilisez uniquement les types de rouleaux de papier specifiés.
Vérifiez que le rouleau de papier est placé correctement.
■ Si le papier est de biais et ne sort pas droit du capot papier, ouvre ce dernier et remettez le papier droit.
Tirez toujours quelques centimétres de papier en dehors de l'imprimante si vous ouvrez le capot papier quand du papier est charge.
■ Appuyez sur le centre du capot papier pour le fermer correctement.
Faites attention aux découvertes du papier lors du chargement du papier.
- Ne touche pas la tete d'impression, le système de découverte manuelle ou le système de découverte automatique pendant que le capot papier est ouvert. Vous pourriez vous brûler ou vous couper.

3.12 Fixation du capot du commutateur d'alimentation

Fixez ce capot pour éviter que le commutateur d'alimentation soit utilisé accidentellement.

1. Poussez le capot du commutateur d'alimentation sur le compartment du commutateur d'alimentation jusqu'à ce que vous entendiez un déclic.

Capot du commutateur d'alimentation

Insérez la lame d'un tournevis ou un autre objet pointu dans les fentes du capot du commutateur d'alimentation pour le retirer.

3.13 Fixation du capot d'interface

Fixez le capot d'interface à l'arrière de l'imprimante.

La forme du capot d'interface est différente en fonction du type de source d'alimentation.

1. Poussez le capot d'interface de la façon montré sur l'illustration jusqu'à ce que vous entendiez un déclic.

CT-S851TIS

3.14 Retrait du capot d'interface

Appuyez de chaque côte du capot d'interface aux endroits indiqués par A pour le prisoner.

CT-S851IIS

3.15 Installation d'un Pilote

Les pilotes sont inclus sur le CD-ROM fourni avec l'imprimante.

Installez le pilote requis pour votre imprimante.

Pour plus d'informations concernant l'installation du pilote, des fonctions et des opérations, reportez-vous aux informations fournies sur le CD-ROM pour chaque pilote.

Visitez le site ci-dessous pour télécharger les dernières versions et informations de pilote.

http://www.citizen-systems.co.jp/english/support/download/primer/driver/

3.16 Précautions pour la création d'applications et les opérations pratiques

Si l'impression est effectue immédiatement une fois le papier partiellement coupé et arraché, le haut de l'impression suivante risque d'être tordu.

Nous recommendons d'avancer le papier une ligne après la découverte avant l'impression.

Si vous utilisez une interface série dont la vitesse de transmission des données est lente, des trainées peuvent apparaître sur les impressions lors d'impression de graphiques ou de texte gradué ce qui nécessite de grandes quantités de données.

Les interfaces USB peuvent ressentir plus fortement les effets d'interface electromagnétique depuis l'hote ou l'environnement.

Si tel est le cas, essayez d'utiliser un cable à noyaux en ferrite aux deux extrémités, qui sont très efficaces pour supprimer les IEM.

4. ENTRETIEN ET DÉPANNAGE

4.1 Nettoyage périodique

Une tête d'impression ou un cylindre sale peut réduire la qualité de l'impression ou cause des mauvais fonctionnements. De plus, si de la poussière s'accumule sur la feuille de protection du capteur, le papier ne peut pas être détecté correctement. Nous recommendons de nettoyer l'imprimante périodiquement (environ tous les 2 ou 3 mois) comme expliqué ci-dessous.

1. Mettez l'appareil hors tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Attendez quelques minutes que la tete d'impression refroidisse.
4. Utilisez un coton-tige improugné d'alcool pour frottier les saletés et la poussière de la tete d'impression et du cylindre.
5. Utilisez un coton-tige impregné d'un peu d'eau pour frottier la feuille de protection du capteur.

Assurez-vous qu'il n'y a aucune goutte d'eau sur le coton-tige avant de l'utiliser.

ATTENTION

La tete d'impression chauffe immEDIATement après l'impression. Ne la touche pas.
Ne touchez pas la tete d'impression avec les mains nues ou des objets metalliques.
N'utilisez pas d'alcool ou de diluants pour nettoyer la surface de la feuille de protection du capteur. Cela pourrait goiler la feuille de protection du capteur.
Des bouts de papier peuvent adhérer au cylindre quand des étiquettes autocollante sont découvertes entièrement, en fonction de l'environnement de l'imprimante, du diamètre du rouleau de papier et de la qualité des étiquettes.

4.2 Déverrouillage d'un verrou du système de découpe (1)

Le message «Coupoir verr.» peut apparaitre et la lame du système de découvert automatique peut rester etendue a cause d'un objet étranger ou d'un bourrage de papier qui la gène.

Si «Coupoir verr.» est affché annulez le verrouillage du système de découverte de la façon indiquée ci-dessous.

1. Mettez l'appareil sous tension.
2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.
3. Retirez le bourrage de papier y compris tous les petits morceaux de papier. (Retirez aussi le rouleau de papier charge dans le support.)
4. Chargez de nouveau le rouleau de papier et fermez le capot papier.

ATTENTION

La tete d'impression chauffe immédiatement après l'impression. Ne la touchez pas.
Ne touche pas la tete d'impression avec les mains nues ou des objets métalliques.

Après avoir effectué la procédure dans «Déverrouillage d'un verrou du système de découvert (1)», ensuite, après avoir ouvert le capot papier, si la lame du système de découvert automatique est sortie, effectuez la procédure dans «Déverrouillage d'un verrou du système de découvert (2)».

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

4.3 Déverrouillage d'un verrou du système de découpe (2)

Le capot papier est concu pour etre ouvert en appuyant sur la touche d'ouverture du capot si le systeme de decouple est verrouillé. Si cela ne permet pas d'ouvrir le capot papier, utilisez la procedure suivante pour déverrouiller le systeme de decouple verrouillé.

1. Mettez l'imprimante hors tension et débranche le cordon d'alimentation de la prise électrique.

2. Appuyez sur la touche d'ouverture du capot pour ouvrir le capot papier.

3. Tout en appuyant sur la touche de déverrouillage du capot avant à l'aide d'un stylo ou autre chose, faites glisser le capot avant d'environ 10 mm vers le haut.

4. Tournez le capot avant vers l'avant dans le sens de la flèche A.

5. Soulevez la feuille de protection et tournez l'engrenage du système de découvertes dans la direction de la flèche B pour ramener le système de découverte automatique dans une position où le capot papier peut être ouvert.

Tournez l'engrenage du système de découvertes jusqu'à ce que la lame du système de découvertes se retracts automatique dans la direction de la flèche C. Si la lame du système de découvertes automatique ne rouge pas quand vous tournez l'engrenage du système de découvertes dans la direction de la flèche B, tournez-le dans l'autre direction.

1. Retirez ce qui cause le verrouillage du système de découverte.

2. Fermez le capot avant.

Tournez le capot avant dans le sens opposé de la flèche A, ensuite, enforcez le dessus du capot avant jusqu'à entendre un cig.

1. Chargez le rouleau de papier et fermez le capot papier.

2. Insérez la fiche du cordon d'alimentation dans une prise électrique et mettez l'appareil sous tension.

Vérifiez que la DEL est allumée en vert.

ATTENTION

Avant de démarrer le travail de maintenance, assurez-vous demettre l'imprimante hors tension et de débrancher le cordon d'alimentation de la prise électrique.
■ Faites attention de ne pas toucher le système de découverte manuelle pendant que le capot avant est ouvert.
■ Faites attention de ne pas toucher le système de découvert automatique pendant que le capot papier est ouvert.
La tete d'impression chauffe immédiatement après l'impression. Ne la touche pas.
Ne touchez pas la tete d'impression avec les mains nues ou des objets metalliques.
Si la procedur ci-dessus ne permect pas de retractor le syste me de decoupe automatique, veuillez contacter suaive fournisseur Citizen Systems.

4.4 Mode de test du fonctionnement

Maintenez pressée la touche 1 tout en mettant l'imprimante sous tension pour acceder au mode de test du fonctionnement.

Utilisez la touche 3 ( pour désir une fonction, utilisez la touche 4 ( ) pour exécuter la fonction.

Sauf pour le test automatique et l'impression des réglages du commutateur de mémoire, toutes les fonctions sont uniquement pour le personnel de service. N'utilisez pas ces fonctions.

Test automatique

1. Pendant que du papier est chargé, maintenez pressée la touche 1 tout en mettant l'imprimante sous tension.

Le mode de test du fonctionnement démarre et «Self test» apparait sur le LCD.

1. Appuyez sur la touche 4 ( ).

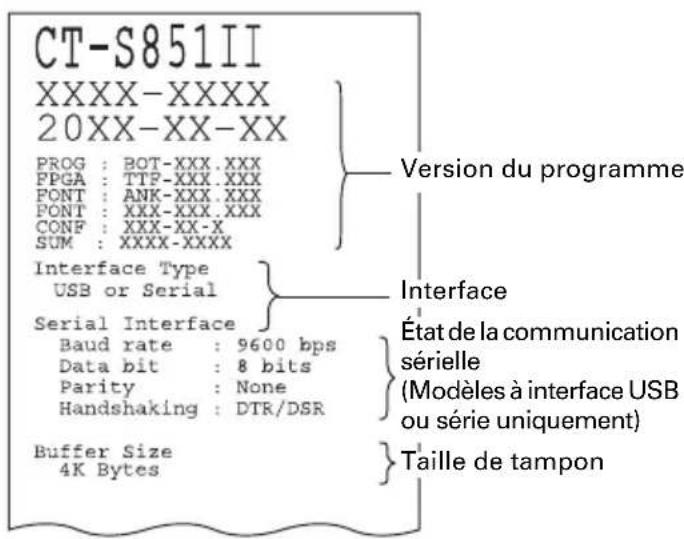

Le test automatique démarre. L'imprimante imprime son nom de modulo, la version, le réglage des commutateurs DIP, le réglage du commutateur de mémoire et la liste des polices intégrées.

Remarque:

*:Les imprimantes munies d'une interface USB n'ont pas de commutateur DIP, les commutateurs DIP apparaissent donc tous eteints sur I'impression du test automatique.

Impression des réglages du commutateur de mémoire

1. Pendant que du papier est chargé, maintenez pressée la touche 1 tout en mettant l'imprimante sous tension.

Le mode de test du fonctionnement démarre et «Self test» apparait sur le LCD.

1. Appuyez sur la touche 3 ( ). «Printing MSW» apparait sur le LCD.

2. Appuyez sur la touche 4 ( ). Une liste des réglages actuels du commutateur de mémoire est imprimée.

Le mode de test du fonctionnement possèdes les sous-modes suivants.

Fonction Description
Self test Exécuté le test automatique.
Printing MSW Imprime les réglages du commutateur de mémoire.
Quick Setting * Règles les commutateursurs de mémoire pour êtrecompatible avec les modèles spécifiques.

Remarque:

*: Les commutateurs de mémoire sont régés sur les réglages optimum en sélectionnant le fabricant et le modele de l'imprimante de remplacement.

Élement sélectionné

Manufacturer	Model	Paper width	Character space
CITIZEN	CBM1000	58 mm	-
		80 mm	-
	CT-S300	58 mm	-
		80 mm	-
	CT-S2000	58 mm	-
		60 mm	-
		80 mm	-
		83 mm	-
EPSON	T88	58 mm	0dot
			1dot
		80 mm	0dot
			1dot
	203dpi	58 mm	-
		60 mm	-
		80 mm	-

Réglages automatiques du commutateur de mémoire

MSW2-4 Full Col Print	MSW3-7 CBM1000 Mode	MSW8-1 Print Width	MSW6-2 Character Space
LineFeed	Valid	432dots	-
LineFeed	Valid	576dots	-
WaitData	Invalid	384dots	-
WaitData	Invalid	576dots	-
LineFeed	Valid	432dots	-
LineFeed	Valid	436dots	-
LineFeed	Valid	576dots	-
LineFeed	Valid	640dots	-
WaitData	Invalid	360dots	0dot
WaitData	Invalid	390dots	1dot
WaitData	Invalid	512dots	0dot
WaitData	Invalid	546dots	1dot
WaitData	Invalid	420dots	-
WaitData	Invalid	436dots	-
WaitData	Invalid	576dots	-

4.5 Fonction verrouillage des touches

Maintenez pressée la touche MENU alors que l'imprimante fonctionne afin de pouvoir changer les réglages du commutateur de mémoire.

Activez le verrouillage des touches pour éviter tout changement par erreur.

Réglage du verrouillage des touches

Pour régler le verrouillage des touches, maintenez pressée la touche 3 (pendant au moins trois secondes).

MENUDisparait,etI'iconeLOCKs'affiche.

Dans cette condition, il est impossible d'entrer en mode de réglage du commutateur de mémoire même si vous maintainez pressée la touche MENU.

Déblocage du verrouillage des touches

Pour débloquer le verrouillage des touches, maintenez pressée la touche 3 (pendant au moins trois secondes).

L'icone LOCK disparait, ensuite MENU apparait.

4.6 Impression hexadécimale avec vidage de la mémoire

Imprimez les données reçues en hexadecimal. Si des problèmes tels que des données manquantes, des duplications de données se produit, cette fonction permet de vérifier si l'imprimante recoit ou non les données correctement.

Comment réalisier l'impression hexadécimale avec vidage de la mémoire

1. Chargez le papier.
2. Pendant que le capot papier est ouvert, maintenez pressée la touche 1 tout en
   mettant l'imprimante sous tension, puis fermez le capot papier. Entrez en mode d'impression hexadecimale avec vidage de la memoire.
3. L'imprimante imprime tout d'abord «HEX dump print mode», et elle imprime ensuite toutes les données envoyées en mode hexadécimal.

Comment arrêté l'impression hexadécimale avec vidage de la mémoire

Réalisez une des choses suivante pour arrêté l'impression.

• Appuyez trois fois à suivre sur la touche 1
• Mettez l'appareil hors tension
• Recevez une commande de réinitialisation d'une interface

ATTENTION

■ S'il n'y a pas de caractère disponible pour correspondre aux données reçues, « . » est imprimé à la place du caractère.
■ Aucune commande ne fonctionne pendant l'impression hexadécimale avec vidage de la mémoire.
■ Si les données imprimées ne couvent pas une ligne complète, appuyez sur la touche 1 pour faire avancer le papier.

Exemple d'impression

HEXdump print mode

61 62 63 64 65 66 67 0A 0D 0D 0D 0D abcdefg....

OD OD OD .

4.7 Messages d'erreur

- Pas de papier

La fin du rouleau de papier a ete detectee a deux niveaux, fin de papier proche et fin de papier.

Quand la proximé de la fin du papier est détectée, «PAPER LOW» apparait sur le LCD et la DEL s'allume en orange. Préparez un nouveau rouleau de papier.

Quand la fin du papier est détectée, «Pas de papier» apparait sur le LCD et la DEL s'allume en rouge. Chargez un nouveau rouleau de papier.

- Capot pap. ouv.

N'ouvre pas le capot papier pendant l'impression. Si le capot papier est ouvert, la DEL et le LCD s'allument en rouge. Vérifiez le papier et tirez toujours quelques centimétres de papier en dehors de l'imprimante avant de referrer le capot papier. L'impression reprend. L'envoi d'une commande de reprise de l'impression peut être nécessaire selon le réglage du commutateur de mémoire.

Coupoir verr.

Si le système de découvert automatique ne peut pas bouger à cause d'un bourrage de papier ou d'autre chose, la DEL et le LCD s'allument en rouge. Éliminez la cause du problème et appuyez sur la touche 1 (FEED). Si le système de découvert automatique ne fonctionne toujours pas et que le capot papier ne s'ouvre pas, reportez-vous à «4.3 Déverrouillage d'un verrou du système de découvert (2)».

Reportez-vous à 4.3 Déverrouillage d'un verrou du système de découpe (2)

- Surchauffete

Quand vous imprimez des caractères denses, des images sombres, oupendant une longue durée dans un environnement chaux, la température de la tête d'impression augmente. Si la tête d'impression dépasse unetempérature spécifiée, l'imprimante s'arrête d'imprimer et attend que la tete d'impression refroidisse. Quand cela se produit, la DEL et le LCD s'allument en orange. L'impression reprend automatiquement quand la tete d'impression a refroidi.

La situation pendant diverses erreurs est montré ci-dessous.

La line supérieure du LCD indique le type de l'erreur et la ligne inférieure indique le remède. Faites défilé les messages composés de plus de 16 caractères.

État Message	DEL Rétroéclairage			Signalsonore*2
Fin de papier proche PAPER LOW Orange - Non
Fin de papier Pas de papierVeuillez remplacer le papier.		Rouge Rouge Oui
Capot avant est ouvert Capot avant ouv.Veuillez fermer capot avant.		Rouge -	Oui
Capot papier est ouvert Capot pap. ouv.Veuillez fermer capot papier.		Rouge -	Oui
Système de découvertesverrouillé	Coupoir verr.Ouvrez capot, retirezbourrage.	Rouge Rouge Oui
Erreur de marque noire	Err. marq. noireVérifier papier	Rouge Rouge Oui
Tête d'impressionchaude	Surchauffe têteVeuillez patienter, en progrès.	Orange - Non
Erreur mémoire	Erreur mémoire	Rouge -	-	Oui
Erreur de têted'impression	Erreur têteVeuillez contacter revendeur.	Rouge Rouge Oui
Erreur de moteur	Erreur de moteurVeuillez contacter revendeur.	Rouge Rouge Oui
Erreur de basse tension	Err. bas. tens.Veuillez contacter revendeur.	Rouge Rouge Oui
Erreur de haute tension	Err. haute tens.Veuillez contacter revendeur.	Rouge Rouge Oui
Erreur de tension du tiroir-caisse	Erreur plateauVeuillez contacter revendeur.	Rouge Rouge Oui
Atente d'exécutiond'une macro *1	App. sur touche-> Exécution macro	Clignotementen vert	-	Non

Remarques:
1: La DEL peut s'allumer pendant l'exécution d'une macro.
2: Le signal sonore retentit quand MSW5-1 (réglage du signal sonore) est régèle sur ON. Néanmoins, remarquez que certaines combinaisons de réglages de MSW5-1 et de MSW10-5 risque de changer la condition dans laquelle le signal sonore retentit.

4.8 Bourrages papier

Veillez à éviter de boucher la sortie du papier et le bourrage papier autour de la sortie pendant l'impression.

Si le papier ne peut pas sortir de l'imprimante, il risque de s'enrouler autour du cylindre et de provoquer une erreur.

Si le papier s'enroule autour du cylindre, ouvre le capot papier et retirez doucement le papier.

4.9 Précautions de fonctionnement de l'interface série

Tout en utilisant l'interface série, certaines conditions d'impression peuvent provoquer des bandes blanches au niveau des impressions et des dysfonctionnements d'alimentation. Pour éviter ces problèmes, modifier les réglages du commutateur de mémoire comme indiqué ci-dessous.

1. Modifiez MSW7-1 (taux de baud série) pour un réglage de taux de baud plus rapide.
2. Définissez MSW10-2 (vitesse d'impression) à un niveau plus bas.

ATTENTION

En fonction de la vitesse de transmission d'interface série, de la température ambiente, des fonctions de données d'impression et autres facteurs, modifier ces réglages risquent de ne pas éliminer les problèmes.

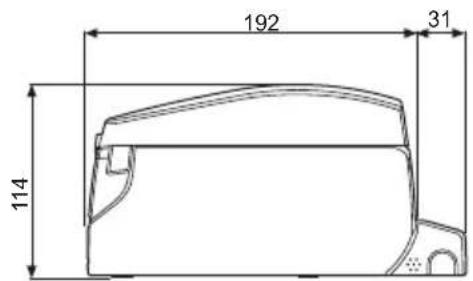

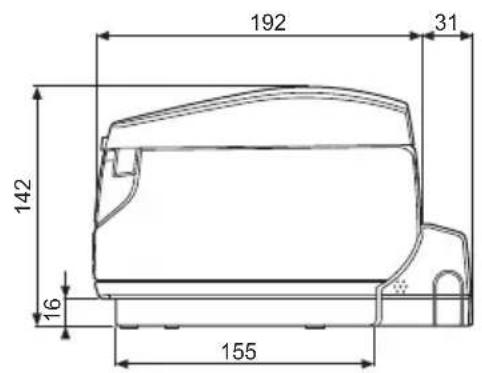

5.1 Vues et dimensions externes

(Unité: mm)

Type à alimentation intégrée

Type à adaptateur CA

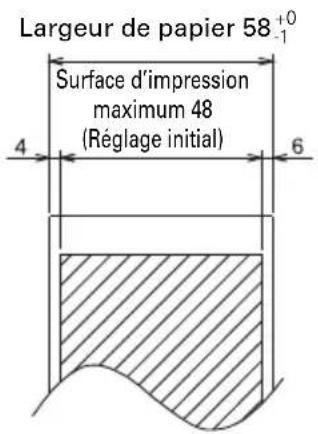

5.2 Papier d'impression

Utilisez le papier indiqué dans le tableau suivant ou un papier de qualité équivalente.

Type de papier	Nom du produit
Papier thermosensible en rouleau recommendé	TF50KS-E2D, TF50KS-E ou TF60KS-E de Nippon Paper PD150R ou PD160R de Ohji Paper P220AG, HP220A, HP220AB-1, F230AA, P220AB ou PB670 (papier 2 couleurs) de Mitsubishi Paper

(Unité: mm)

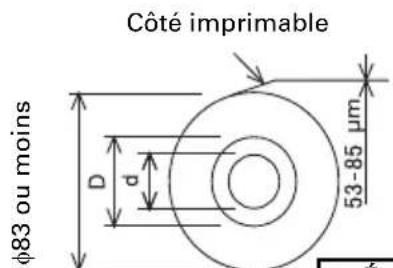

Épaisleur du papier (μm)	53-75 75	-85
Diamètre intérieur du noyau d(mm)	Φ12 Φ25,4
Diamètre extérieur du noyau D(mm)	Φ18 Φ32

ATTENTION

Utilisez un papier qui est enroule de la façon suivante:

Non froissé et bien serrer sur le noyau.
Non plie.
Non collé au noyau.
Enroule avec la face imprimable vers l'extérieur.

5.3 Réglage manuel des commutateurs de mémoire

Les commutateurs de mémoire sont utilisés pour effectuer divers réglages de l'imprimante. Les commutateurs de mémoire peuvent être réglés manuellement (directement sur l'imprimante) ou par des commandes. Cette section explique comme réaliser des réglages manuels.

Les réglages du commutateur de mémoire sont réalisés en mode de réglage du commutateur de mémoire ou en mode de réglage du commutateur DIP virtuel. En mode de réglage du commutateur de mémoire, vous pouvez régler les valeurs pour MSW1 à MSW13. En mode de réglage du commutateur DIP virtuel, vous pouvez régler les valeurs pour MSW1 à MSW6.

Pour en savoir plus sur le réglage des commutateurs de mémoire, veuillez vous reporter à la Référence des commandes.

Description de la méthode

1. Entrez en mode de réglage du commutateur de mémoire ou en mode de réglage de commutateur DIP virtuel.
2. Changez les réglages qui doivent être changés.
3. Allez au menu d'enregistrement des réglages.
4. Enregistrez les réglages.

Mode de réglage du commutateur de mémoire

Pendant que «En ligne» est affché, maintenez pressée la touche 4 (MENU) pendant au moins deux secondes. Ou, pendant que du papier est charge, maintenez pressée la touche 3 tout en mettant l'imprimante sous tension.

Entrez en mode de réglage du commutateur de mémoire.

• Appuyez sur la touche 1 (au la touche 2 () désirsir les éléments à régler.
• Appuyez sur la touche 3 ( ) pourCHOISIR une valeur pour I'elément choisi.

• Appuyez sur la touche 4 (our aller au menu d'enregistrement des réglages.

• Pour régler tous les commutateurs de mémoire aux réglages de l'usine: Appuyez sur la touche 1 jusqu'à ce que «Factory Setting /Set» apparaitse (après MSW13-6).

Maintenez pressée la touche 4 pendant au moins deux secondes. Tous les commutateurs de mémoire changent aux réglages de l'usine.

Mode de réglage de commutateur DIP virtuel

Pendant que du papier est chargé, maintenez pressée la touche 2 tout en mettant l'imprimante sous tension.

Entrez en mode de réglage de commutateur DIP virtuel.

• Appuyez sur la touche 1 (||) pour désirer un nombre de commutateur de mémoire. (Commute le cycle dans l'ordre suivant: MSW1 MSW2 ... MSW6 MSW1)
• Appuyez sur la touche 2 ( pour aller du commutateur 1 vers le commutateur 8. (La seLECTION revient de 8 à 1.)
• Appuyez sur la touche 3 ( ) pour désir ON et OFF.
• Appuyez sur la touche 4 (our aller au menu d'enregistrement des réglages.

Menu d'enregistrement des réglages

• Appuyez sur la touche 1 (YES) pour enregistrer les réglages et returner à l'affichage «En ligne».
• Appuyez sur la touche 2 (NO) pour ne pas enregistrer les réglages et returner à l'affichage «En ligne».
• Appuyez sur la touche 3 (BACK) pour returner au mode précédent.

La fonction de chaque commutateur de mémoire est indiquée dans le tableau suivant. (Les valeurs en gris correspondent aux réglages de l'usine.)

Remarques:
1: Si les données d'impression sont très denses, la tete d'impression est chaude, la transmission des données est lente, ou dans certaines autres conditions, le moteur et l'impression peuvent s'arrêter occasionnellement et cela peut cause des bandes blanches dans l'impression. Pour imprimer des données très denses, reglez MSW2-3 (Spool Print) sur ON pour réduire le problème de bandes, même si cela augmente le temps avant que l'impression commence.
Pour une interface série, augmentez la vitesse de transmission pour éviter que le moteur s'arrête.
2: Modèle à marquee noire
*3: Les valeurs pour les commutateurs de mémoire MSW7-X sont uniquement en vigueur lorsque le commutateur DIP n° 1 est réglé sur OFF.

DEUTSCH
