MANUALE UTENTE DEEBOT OZMO 610 ECOVACS

Congratulazioni per aver acquistato ECOVACS ROBOTICS DEEBOT! Speriamo che vi dia grandi soddisfazioni per molti anni. Siamo certi che l'acquisto di questo nuovo robot vi aiuterà a tenere pulita la vostra casa e vi permetterà di avere più tempo libero per altre attività.

Se doveste imbattervi in situazioni non trattate adeguatamente in questo Manuale d'uso, contattate il nostro Centro di assistenza. Un tecnico risponderà alle vostre domande e vi aiuterà a risolvere il problema.

Per ulteriori informazioni, visitate il sito Web ufficiale di ECOVACS ROBOTICS: www.ecovacs.com

L'azienda si riserva il diritto di apportare modifiche migliorative tecniche o di design al prodotto.

Grazie per aver scelto DEEBOT!

Live Smart. Enjoy Life.

Indice

1. Importanti istruzioni sulla sicurezza.... 121
2. Contenuto della confezione e specifiche tecniche ..... 126
3. Funzionamento e programmazione....130
4. Manutenzione....141
5. Risoluzione dei problemi....146

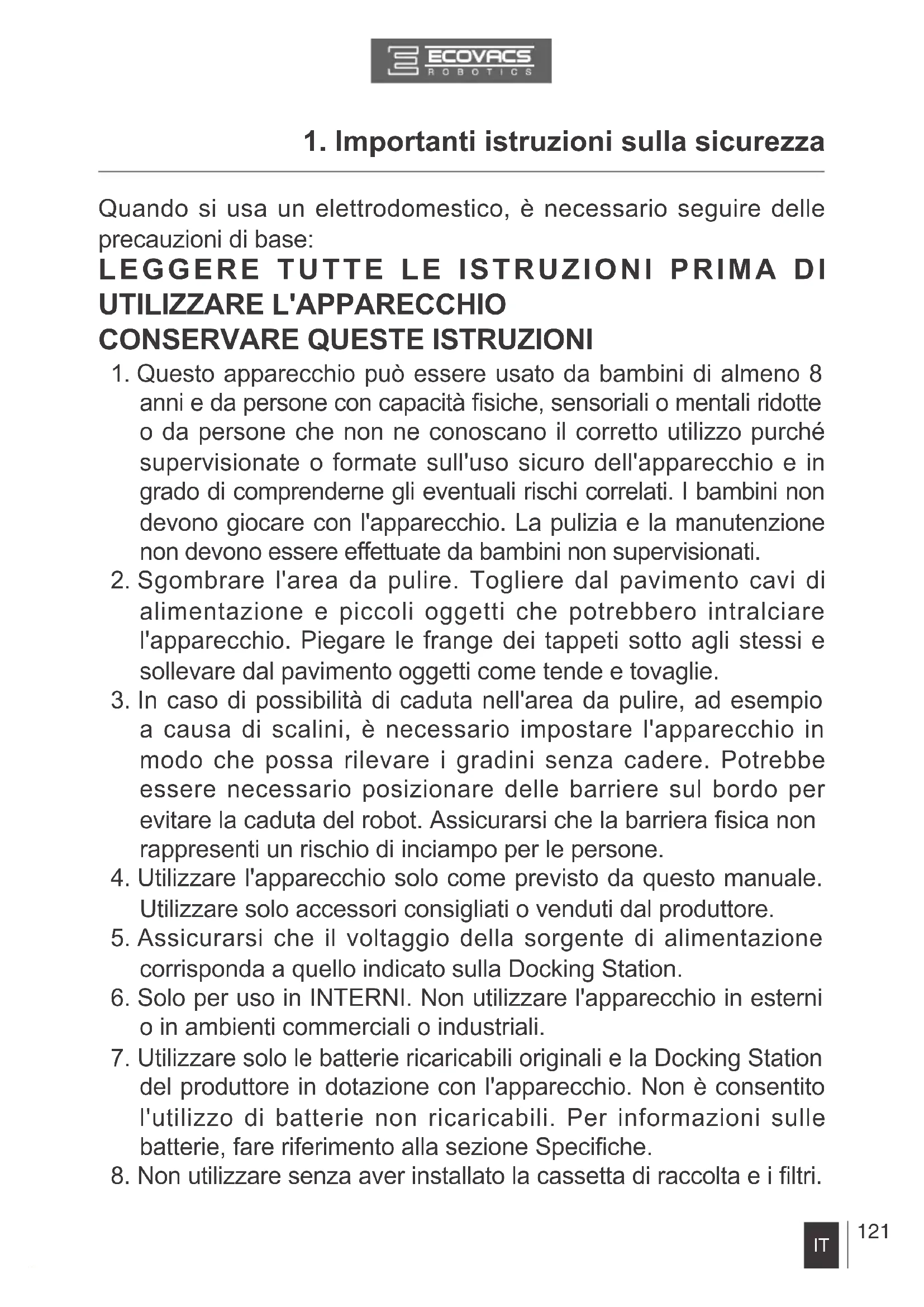

1. Importanti istruzioni sulla sicurezza

Quando si usa un elettrodomestico, è necessario seguire delle precauzioni di base:

LEGGERE TUTTE LE ISTRUZIONI PRIMA DI UTILIZZARE L'APPARECCHIO CONSERVARE QUESTE ISTRUZIONI

1. Questo apparecchio può essere usato da bambini di almeno 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone che non ne conoscano il corretto utilizzo purché supervisionate o formate sull'uso sicuro dell'apparecchio e in grado di comprenderne gli eventuali rischi correlati. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini non supervisionati.

2. Sgombrare l'area da pulire. Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare l'apparecchio. Piegare le frange dei tappeti sotto agli stessi e sollevare dal pavimento oggetti come tende e tovaglie.

3. In caso di possibilità di caduta nell'area da pulire, ad esempio a causa di scalini, è necessario impostare l'apparecchio in modo che possa rilevare i gradini senza cadere. Potrebbe essere necessario posizionare delle barriere sul bordo per evitare la caduta del robot. Assicurarsi che la barriera fisica non rappresenti un rischio di inciampo per le persone.

4. Utilizzare l'apparecchio solo come previsto da questo manuale. Utilizzare solo accessori consigliati o venduti dal produttore.

5. Assicurarsi che il voltaggio della sorgente di alimentazione corrisponda a quello indicato sulla Docking Station.

6. Solo per uso in INTERNI. Non utilizzare l'apparecchio in esterni o in ambienti commerciali o industriali.

7. Utilizzare solo le batterie ricaricabili originali e la Docking Station del produttore in dotazione con l'apparecchio. Non è consentito l'utilizzo di batterie non ricaricabili. Per informazioni sulle batterie, fare riferimento alla sezione Specifiche.

8. Non utilizzare senza aver installato la cassetta di raccolta e i filtri.

1. Importanti istruzioni sulla sicurezza

1. Non utilizzare l'apparecchio in un'area con candele accese o oggetti fragili.
2. Non utilizzare in condizioni climatiche estremamente calde o fredde (sotto i 5°C o sopra i 40°C).
3. Tenere capelli, vestiti, dita e qualsiasi parte del corpo lontano dalle aperture e dalle parti mobili dell'apparecchio.
4. Non utilizzare l'apparecchio in una stanza in cui sta dormendo un neonato o un bambino.
5. Non utilizzare l'apparecchio su superfici bagnate o con acqua stagnante.
6. Non consentire all'apparecchio di raccogliere oggetti grandi come pietre, grossi pezzi di carta o oggetti che potrebbero ostruire l'apparecchio.
7. Non utilizzare l'apparecchio per raccogliere materiali infiammabili o combustibili come benzina, toner per stampanti o fotocopiatrici, né utilizzarlo in aree dove questi potrebbero essere presenti.
8. Non utilizzare l'apparecchio per raccogliere materiali incandescenti o che emettono fumo, come sigarette, fiammiferi, cenere ardente, o qualsiasi cosa che potrebbe provocare un incendio.
9. Non infilare oggetti nella presa di aspirazione. Non utilizzare l'apparecchio se la presa di aspirazione è ostruita. Mantenere la presa libera da polvere, garze, capelli, o qualsiasi cosa che potrebbe ridurre il flusso d'aria.
10. Fare attenzione a non danneggiare il cavo di alimentazione. Non tirare o trascinare l'apparecchio o la Docking Station dal cavo di alimentazione, non utilizzare il cavo di alimentazione come maniglia, non chiudere il cavo di alimentazione in una porta e non strusciare il cavo di alimentazione su spigoli affilati. Non far passare l'apparecchio sopra al cavo di alimentazione. Tenere il cavo di alimentazione lontano da superfici calde.
11. In caso di danneggiamento del cavo di alimentazione, sarà necessario sostituirlo presso il produttore o tramite il servizio clienti per evitare rischi.

1. Importanti istruzioni sulla sicurezza

1. Non provare a riparare l'alimentatore, e non utilizzare in caso di danni o malfunzionamenti.

2. Non utilizzare l'apparecchio con prese o cavi di alimentazione danneggiati. Non utilizzare l'apparecchio o la Docking Station se non funzionano correttamente, se sono caduti, se sono stati lasciati all'esterno o se sono venuti in contatto con acqua. In questi casi, sarà necessaria la riparazione da parte del produttore o tramite il servizio clienti per evitare rischi.

3. Spegnere l'apparecchio prima di pulirlo o di effettuare operazioni di manutenzione.

4. È necessario rimuovere la spina dalla presa di corrente prima di pulire o effettuare operazioni di manutenzione sulla Docking Station.

5. Rimuovere l'apparecchio dalla Docking Station e posizionare su OFF l'interruttore di accensione prima di rimuovere la batteria per lo smaltimento dell'apparecchio.

6. È necessario rimuovere e gettare la batteria secondo le leggi e le normative vigenti, prima dello smaltimento dell'apparecchio.

7. Gettare le batterie usate secondo le leggi e le normative vigenti.

8. Non incenerire l'apparecchio anche nel caso in cui sia molto danneggiato. Le batterie potrebbero esplodere e provocare un incendio.

9. Scollegare dalla presa di corrente la Docking Station in caso di mancato utilizzo prolungato.

10. L'apparecchio dev'essere utilizzato secondo le indicazioni di questo Manuale d'uso. ECOVACS ROBOTICS non potrà essere ritenuta responsabile per eventuali danni o infortuni causati da un utilizzo inappropriato.

11. Il robot contiene batterie sostituibili solo da persone competenti. Per sostituire o rimuovere la batteria, contattare l'assistenza clienti.

12. Se il robot non verrà utilizzato per lungo tempo, ricaricarlo completamente, spegnerlo e scollegare la Docking Station.

13. AVVISO: per ricaricare la batteria, utilizzare solo l'unità di alimentazione rimovibile CH1630A fornita con l'apparecchio.

1. Importanti istruzioni sulla sicurezza

1. Il telecomando viene fornito con due batterie AAA non ricaricabili. Per sostituire la batteria del telecomando, capovolgere il telecomando, premere e rimuovere il coperchio del vano delle batterie. Rimuovere le batterie e inserire le nuove batterie con la polarità corretta. Rimontare il coperchio del vano delle batterie.

2. Le batterie non ricaricabili non possono essere ricaricate.

3. Non è possibile utilizzare simultaneamente batterie nuove e vecchie.

4. Le batterie del telecomando devono essere inserite correttamente secondo le indicazioni della polarità.

5. Le batterie esaurite devono essere rimosse dall'apparecchio e smaltite in modo sicuro.

6. Se il telecomando rimane inutilizzato per un periodo di tempo prolungato, rimuovere le batterie.

7. I terminali dell'alimentazione non devono essere in corto circuito.

Per disattivare il modulo Wi-Fi su DEEBOT, accendere il robot.

Posizionare il robot sulla Docking Station assicurandosi che i contatti di ricarica su DEEBOT e i pin della Docking Station formino una connessione.

Tenere premuto il pulsante della modalità AUTO sul robot per 20 secondi finché DEEBOT non emette 3 segnali acustici.

Per attivare il modulo Wi-Fi su DEEBOT, spegnere il robot e riaccenderlo. Il modulo Wi-Fi viene attivato al riavvio di DEEBOT.

1. Importanti istruzioni sulla sicurezza

Per i paesi dell'Unione europea

Per informazioni sulla Dichiarazione di conformità UE, visitare https://www.ecovacs.com/global/compliance

Istruzioni per il corretto smaltimento del prodotto

Questo simbolo indica che il prodotto non dovrebbe essere smaltito insieme ad altri rifiuti domestici in tutta l'Unione europea. Per evitare danni all'ambiente o alla salute provocati da uno smaltimento di rifiuti non controllato, riciclare in maniera responsabile per promuovere il riutilizzo sostenibile delle risorse materiali. Per riciclare l'apparecchio usato, usare i servizi di ritiro e raccolta o contattare il rivenditore dove è stato acquistato il prodotto, che sarà in grado di smaltirlo correttamente.

	Classe II
	Trasformatore isolante di sicurezza anti corto circuito
	Alimentatore a commutazione
	Solo per uso in interni

2. Contenuto della confezione e specifiche tecniche

2.1 Contenuto della confezione

Telecomando (con batteria)

DEBROT 0256491 DARANT BURGER SALADY MELON HOLDEN STANLEY MINI KARIN POTATO CHINESE LEMON LEAVES METHNICZIEZ DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVIDA DAVID A DAVID A

Manuale d'uso

(4) Spazzole laterali

Opzione spazzola principale (preinstallata)

Opzione di aspirazione diretta

(2) Panni per pulizia in microfibra lavabili/riutilizzabili

Piatto per panno di pulizia

Filtro di spugna e filtro ad alta efficienza

2. Contenuto della confezione e specifiche tecniche

2.2 Specifiche

Modello DD4G, DD4G.**(*=0-9)
Voltaggio di funzionamento 12 V CC	Potenza nominale	40 W
Modello di Docking Station CH1630A
Tensione di ingresso nominale 100-240 V CA		Tensione di uscita nominale	20 V CC
Corrente di uscita nominale 0.8 A	Potenza nominale		25 W
Modello del telecomando RC1633	Tensione di ingresso 3 V CC
Tipo di batteria del telecomando AAA Tensione nominale 1,5 V CC
Bande di frequenza 2412-2472MHz
Potenza radiofrequenza massima trasmessa nella banda di frequenza	Potenza di uscita PA massima a 72,2 Mbps 17,5 dBm
	Potenza di uscita PA massima in modalità 11b: 21,5 dBm
Alimentazione - Modalità Off Meno di 0,50 W
Standby rete	Meno di 2,00 W

La Potenza in uscita del modulo Wi-FI è inferiore a 100 mW.
* Le specifiche tecniche e di progettazione potrebbero variare a seguito dei miglioramenti continui sul prodotto.

2. Contenuto della confezione e specifiche tecniche

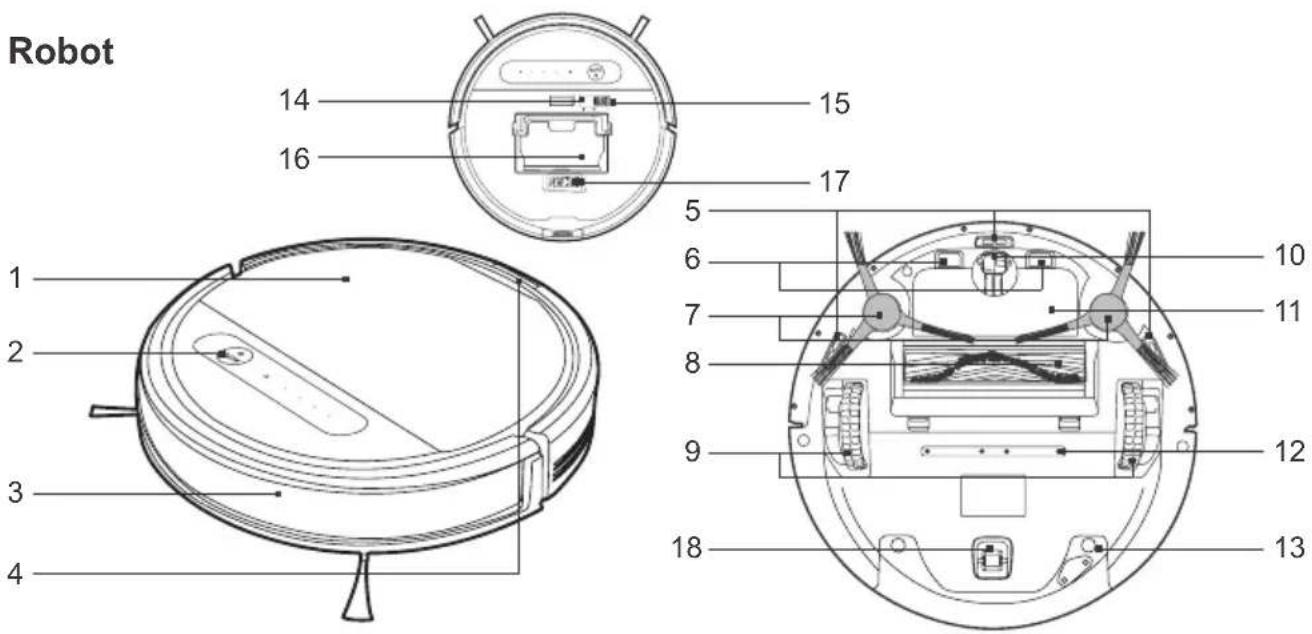

2.3 Diagramma del prodotto

Robot 14 15 16 17 5 6 7 8 9 10 11 12 13 14 2 3 4 5 6 7 8 9 18

1. Coperchio
2. Pulsante Modalità AUTO
3. Paraurti con sensori anticollisione
4. Pulsante rilascio serbatoio
5. Sensori anticaduta

6. Contatti di ricarica

7. Spazzole laterali

8. Opzione spazzola principale/Opzione di aspirazione diretta
9. Ruote motrici
10. Ruota universale

11. Pacco batteria

12. Uscite dell'acqua

13. Serbatoio
14. Pulsante di RESET
15. Interruttore di alimentazione
16. Cassetta di raccolta
17. Strumento di pulizia multi-funzione
18. Ruota

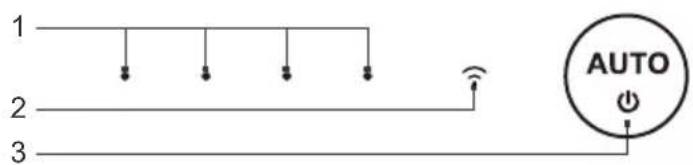

Pannello di controllo

1 2 3 AUTO

1. Pannello di controllo
2. Spia Wi-Fi
3. Pulsante Modalità AUTO

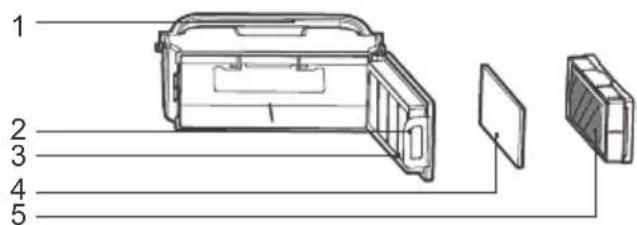

Cassetta di raccolta

1 2 3 4 5

1. Maniglia della cassetta di raccolta
2. Blocco della cassetta di raccolta
3. Rete del filtro
4. Filtro di spugna
5. Filtro ad alta efficienza

2. Contenuto della confezione e specifiche tecniche

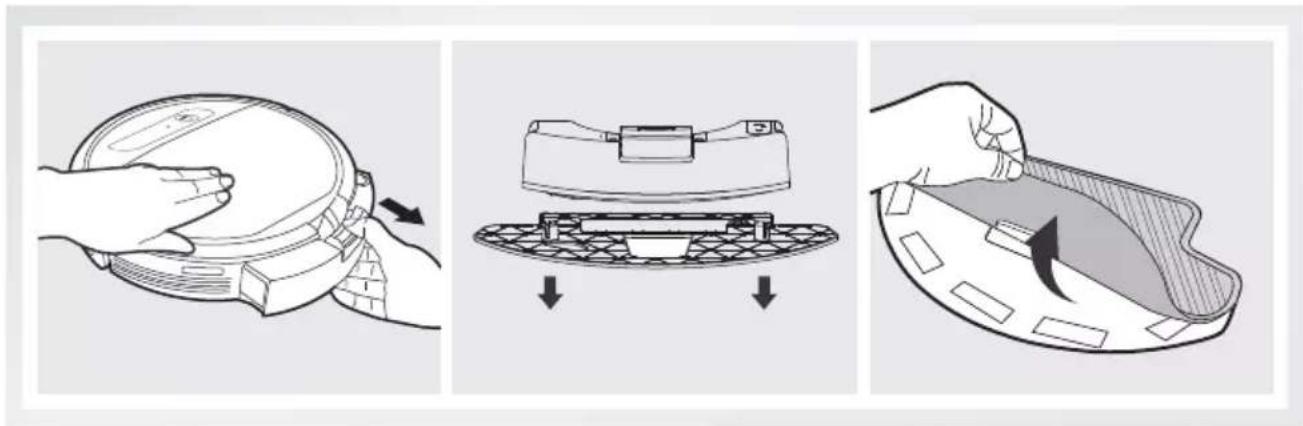

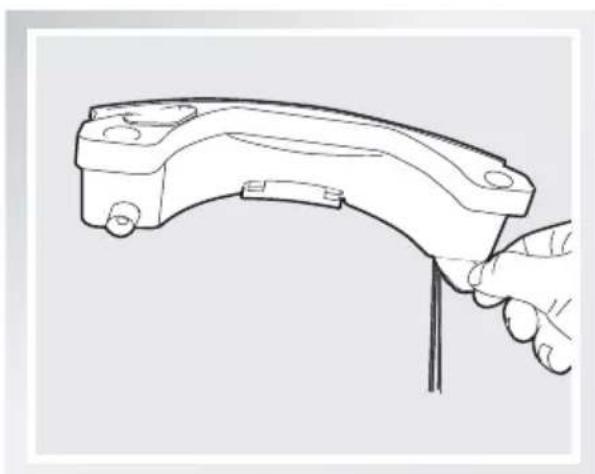

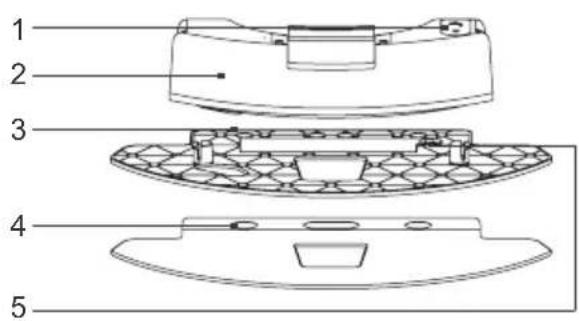

Sistema di lavaggio avanzato

1 2 3 4 5

1. Inserimento acqua
2. Serbatoio

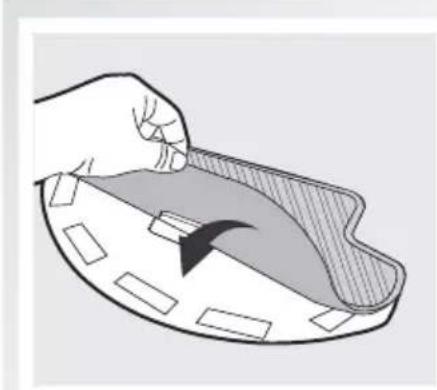

3. Piatto per panno di pulizia
4. Panno di pulizia in microfibra lavabile/riutilizzabile
5. Magnete

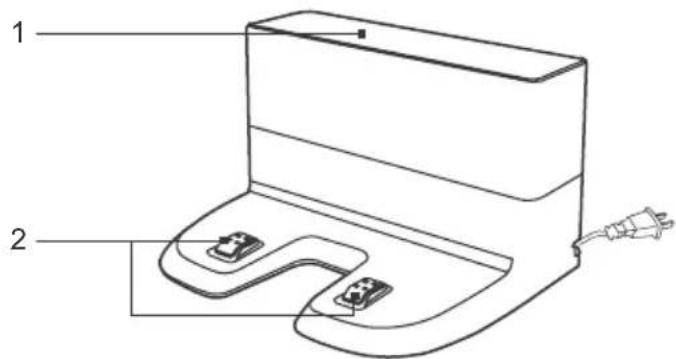

Docking Station

1 2

1. Generatore di segnale a infrarossi
2. Pin della Docking Station

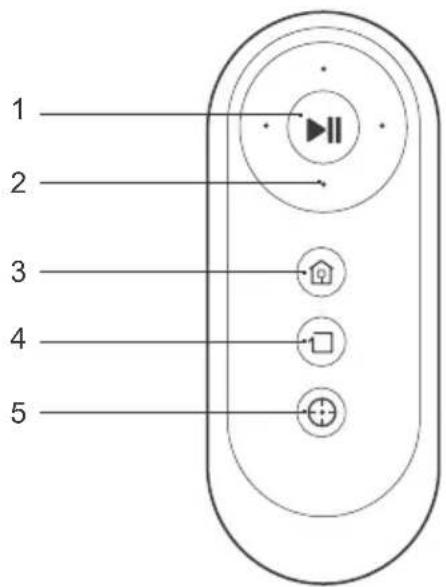

Telecomando

1 2 3 4 5

1. Pulsante AVVIO/PAUSA
2. Pulsanti di controllo direzionali
3. Pulsante Modalità di ritorno in carica

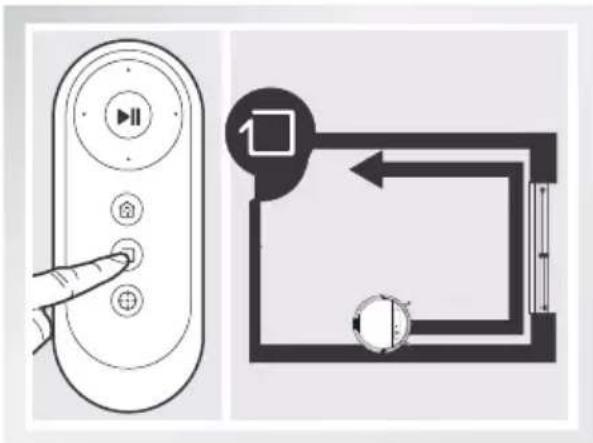

4. Pulsante Modalità di pulizia bordi

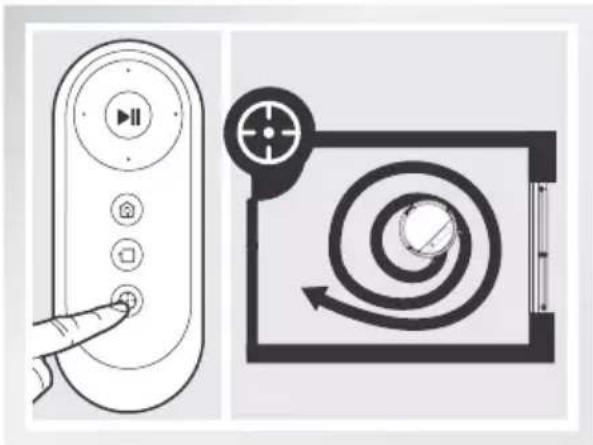

5. Pulsante Modalità di pulizia circoscritta

3. Funzionamento e programmazione

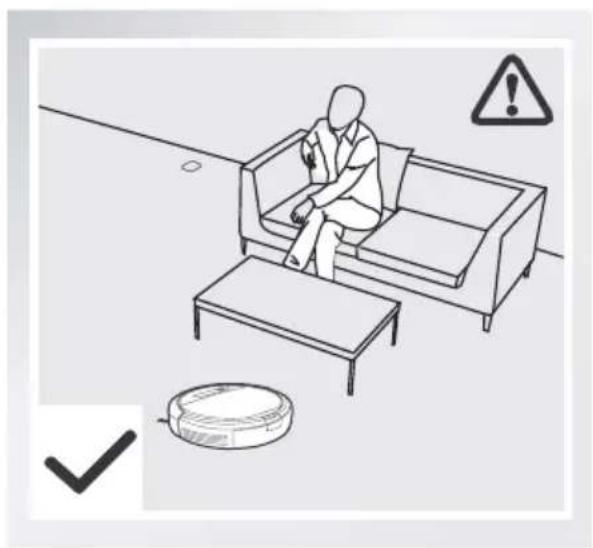

3.1 Note prima della pulizia

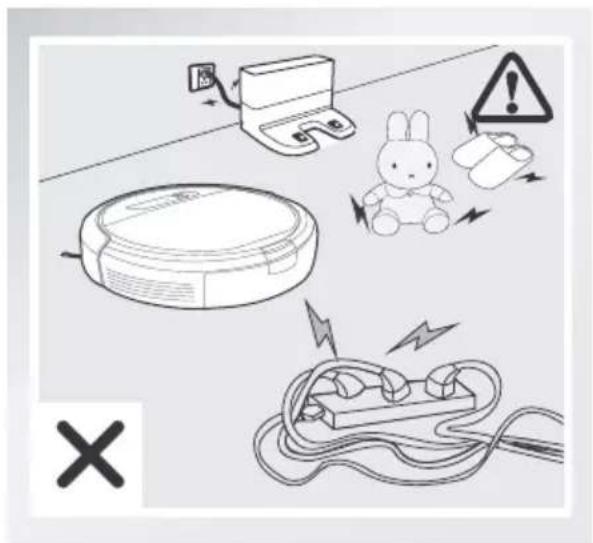

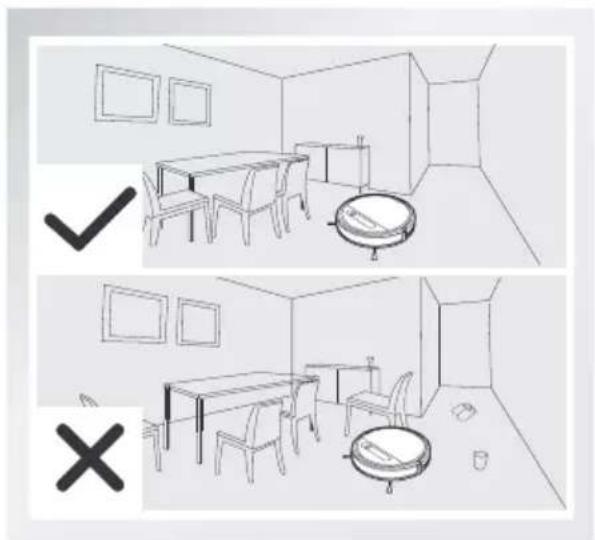

Prima di utilizzare DEEBOT, controllare l'area che andrà pulita e rimuovere qualsiasi ostacolo.

Fare attenzione a DEEBOT e monitorarlo durante la prima pulizia.

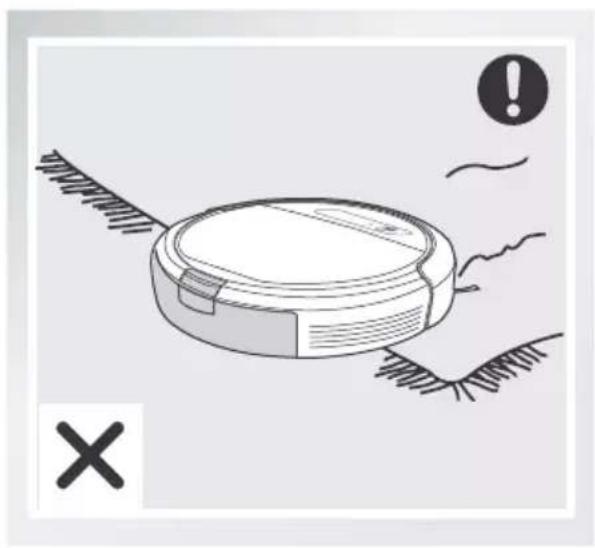

Prima di utilizzare il prodotto nei pressi di un tappeto o di un tappeto a pelo corto con bordi con nappe, ripiegare i bordi del tappeto.

Togliere dal pavimento cavi di alimentazione e piccoli oggetti che potrebbero intralciare il prodotto e sistemare la zona da pulire riponendo, per esempio, le sedie al posto appropriato.

3. Funzionamento e programmazione

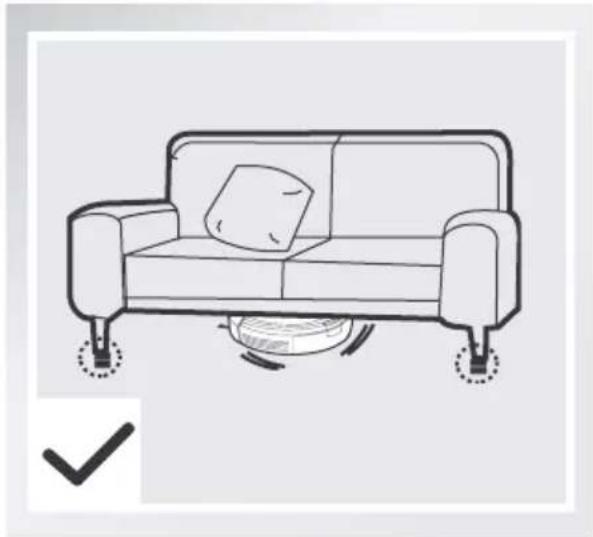

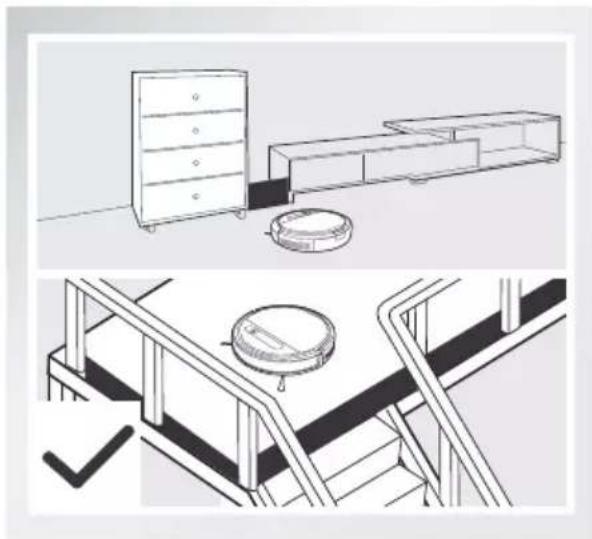

Tenere presente che al robot serve uno spazio di almeno 8 cm per pulire sotto i mobili senza complicazioni.

Nel caso di gradini o scale nell'area da pulire, utilizzare DEEBOT assicurandosi che i sensori anticaduta rilevino il rischio di caduta. Potrebbe essere necessario posizionare delle barriere sul bordo del dislivello per evitare la caduta del robot.

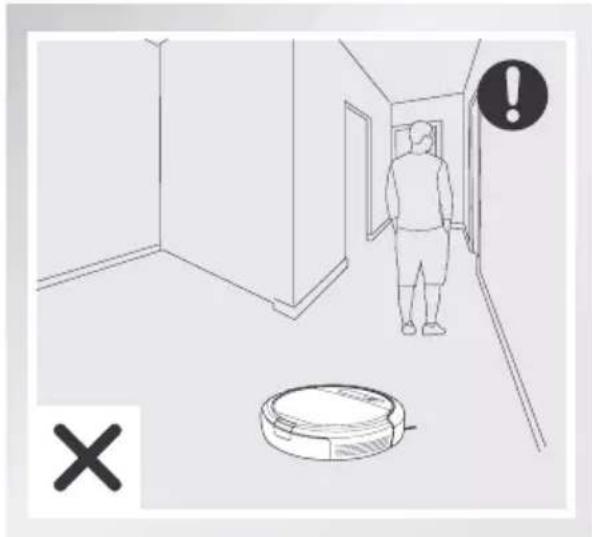

Non sostare in spazi ristretti, ad esempio i corridoi, altrimenti DEEBOT potrebbe non identificare l'area da pulire.

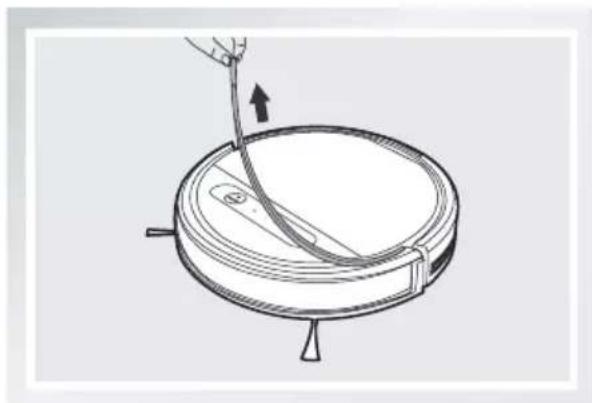

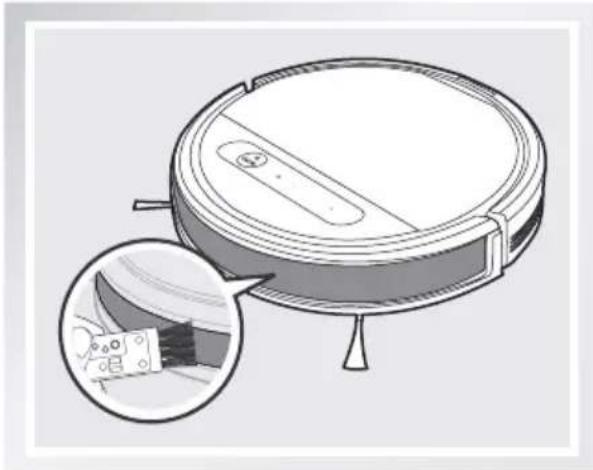

* Rimuovere la fascia protettiva dal paraurti del robot prima dell'utilizzo.

3. Funzionamento e programmazione

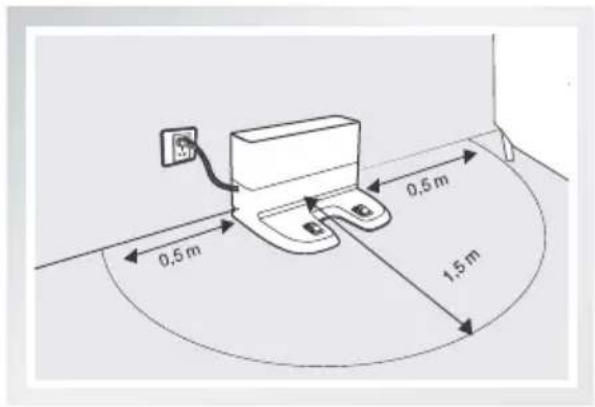

1 Posizionamento della Docking Station

• Posizionare la Docking Station su una superficie piana contro il muro, con la base perpendicolare al suolo. Lasciare libero da oggetti e privo di superfici riflettenti uno spazio di 1,5 m di fronte al dock e di 0,5 m sui lati.
• Collegare la Docking Station alla presa di corrente.

0,5 m 1,5 m

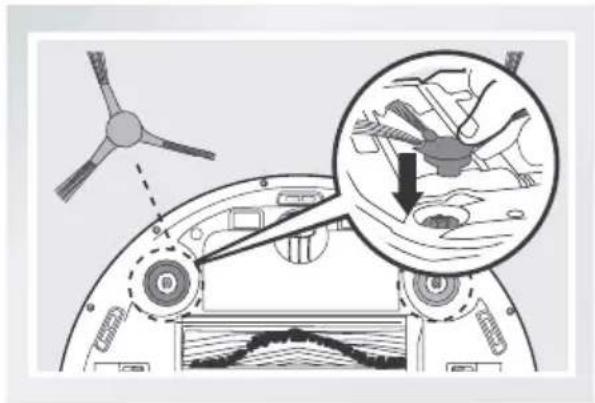

2 Installazione delle spazzole laterali

- Collegare le spazzole laterali alla parte inferiore di DEEBOT spingendole in ogni slot in base al colore corrispondente finché non si sente un clic.

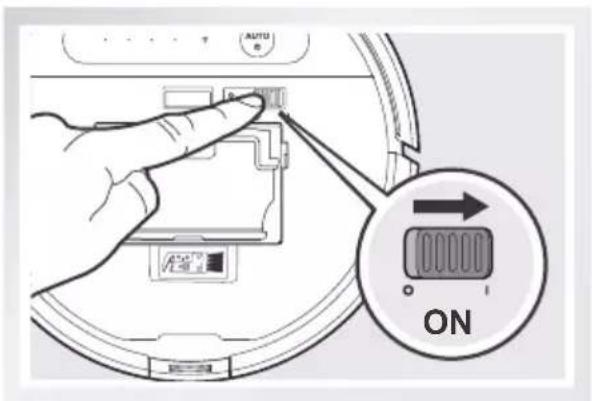

- Aprire il coperchio superiore del robot. Ruotare l'interruttore di alimentazione in posizione ON. DEEBOT è acceso (ON) quando viene emesso un segnale acustico e la spia del pulsante Modalità AUTO diventa fissa.

AUTO ON

* Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica, anziché spento.

3. Funzionamento e programmazione

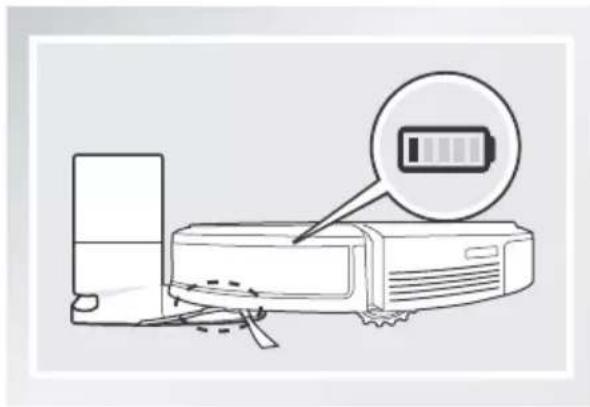

4 Ricarica di DEEBOT

• Posizionare DEEBOT sulla Docking Station assicurandosi che i contatti di ricarica su DEEBOT e i pin della Docking Station formino una connessione.
• Lasciare in carica DEEBOT per almeno 4 ore prima del primo utilizzo.

* Verificare che l'interruttore di alimentazione del robot sia nella posizione ON prima di procedere alla ricarica.
* Il pulsante Modalità AUTO lampeggia quando DEEBOT è in fase di ricarica. Il pulsante Modalità AUTO smette di lampeggiare quando DEEBOT è completamente carico.
* Quando DEEBOT termina il ciclo di pulizia o quando la carica della batteria comincia a esaurirsi, DEEBOT torna automaticamente alla Docking Station per ricaricarsi. DEEBOT può essere fatto tornare alla Docking Station in qualsiasi momento premendo il pulsante Ritorno in carica sul telecomando.
* Svuotare il serbatoio dell'acqua restante e rimuovere il piatto per panno di pulizia prima di ricaricare DEEBOT.

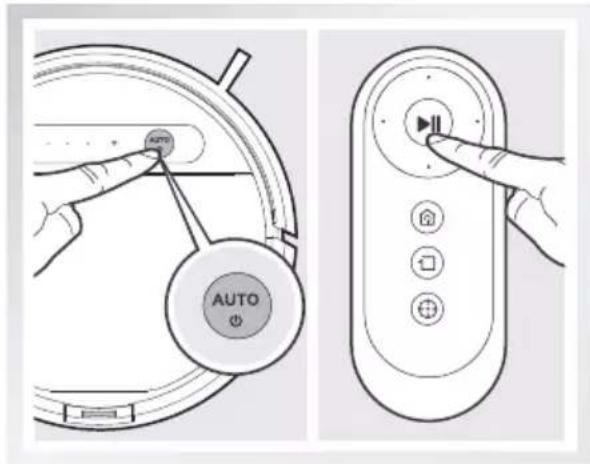

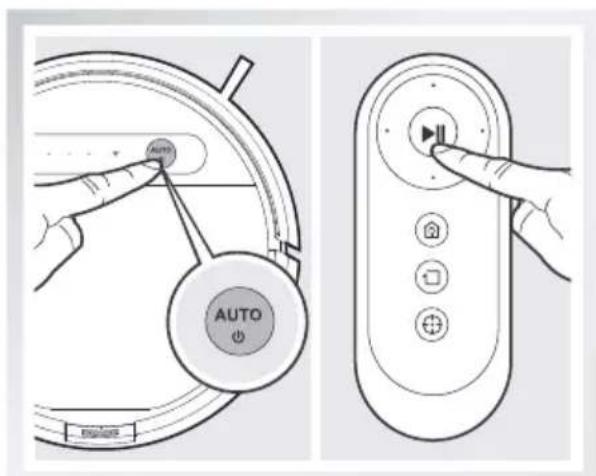

5 Avvio

- Premere il pulsante Modalità AUTO presente su DEEBOT o ▶sul telecomando. DEEBOT inizierà a lavorare immediatamente in modalità di pulizia AUTO.

AUTO AUTO

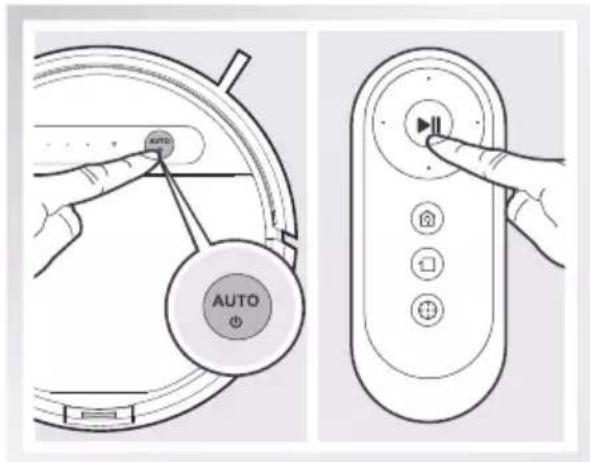

6 Pausa

- Mettere in pausa DEEBOT selezionando il pulsante Modalità AUTO o sul telecomando.

* DEEBOT può essere programmato in modo da spostarsi in avanti, indietro, a sinistra e a destra utilizzando i pulsanti di controllo direzionali sul telecomando quando si trova in pausa.
* Il pulsante Modalità AUTO sul pannello di controllo del robot smette di lampeggiare se il robot è in pausa da oltre 10 minuti. Premere il pulsante Modalità AUTO sul robot o premere un pulsante sul telecomando per riavviarlo immediatamente.

AUTO AUTO

3. Funzionamento e programmazione

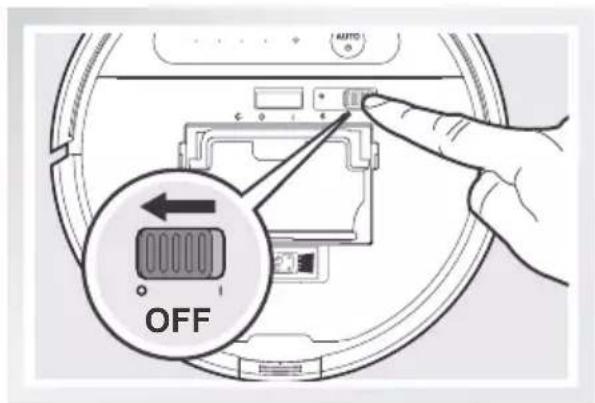

7 Spegnimento (OFF)

- Mettere in pausa DEEBOT. Aprire il coperchio superiore del robot. Spostare l'interruttore di alimentazione in posizione OFF.

* Quando DEEBOT non sta pulendo, è consigliabile tenerlo acceso e in carica.

OFF

* Per i modelli compatibili, l'app ECOVACS consente lo svolgimento di varie operazioni.

3.3 Selezione di schemi e modalità di pulizia

DEEBOT dispone di due schemi di pulizia e diverse modalità di pulizia per pulire in maniera efficace diversi tipi di pavimento. È possibile selezionare sia gli schemi che le modalità utilizzando il telecomando o l'app ECOVACS.

Impostazione dello schema di pulizia

Impostare lo schema di pulizia in base ai tipi di pavimento.

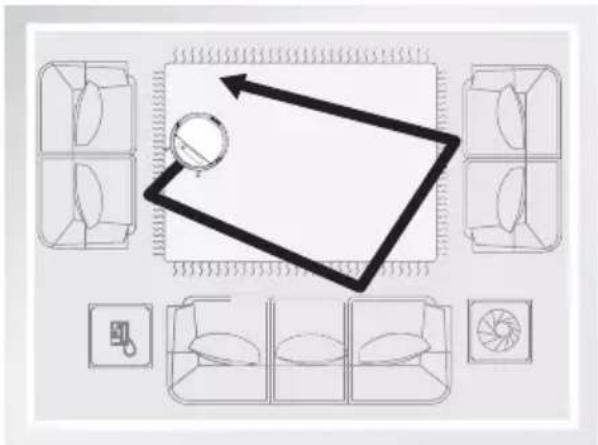

Schema di pulizia casuale

Lo schema di pulizia casuale deve essere impostato per la pulizia della moquette. Nello schema di pulizia casuale, DEEBOT pulisce in linea retta e cambia direzione quando incontra un ostacolo.

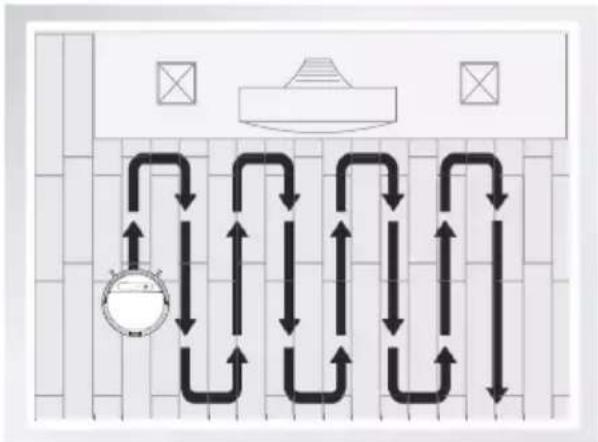

Schema di pulizia programmata (predefinito)

Lo schema di pulizia programmata è lo schema predefinito del robot e deve essere impostato per la pulizia dei pavimenti. Nello schema di pulizia programmata il robot programma il percorso più efficace, pulisce secondo uno schema a linea retta avanti e indietro, torna sulle zone saltate e pulisce gli angoli della stanza prima di completare il ciclo di pulizia.

3. Funzionamento e programmazione

Quando è impostato lo schema di pulizia programmata:

* DEEBOT esegue automaticamente la pianificazione del percorso durante la pulizia. Se il robot è in pausa, spostato manualmente o direzionato mediante il telecomando durante la pulizia, DEEBOT effettuerà una nuova configurazione del percorso e riavvierà l'operazione. Si consiglia pertanto di evitare di utilizzare il telecomando o di spostare manualmente DEEBOT durante la pulizia per assicurarne l'efficienza.

* DEEBOT può fermarsi temporaneamente per ricalcolare il percorso di pulizia. Questo comportamento è normale. Si prega di essere pazienti: la frequenza e la durata della pausa dipendono dalla complessità della stanza.

* Se l'ambiente da pulire presenta sia pavimento che moquette, è necessario impostare barriere (ad esempio una porta chiusa) e schemi di pulizia tra i diversi tipi di pavimento. Se entrambi i tipi di pavimento devono essere puliti in un ciclo di pulizia, è necessario impostare lo schema di pulizia Random.

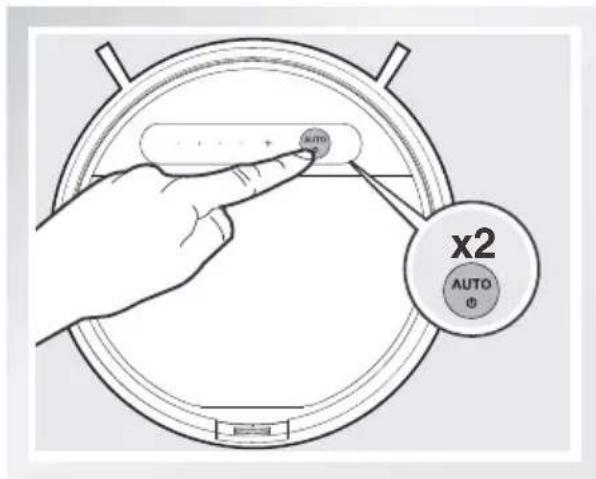

Premere due volte il pulsante AUTO sul robot. Lo schema di pulizia è impostato quando DEEBOT emette due segnali acustici.

AUTO x2 AUTO

Gli schemi di pulizia possono essere impostati anche utilizzando l'app ECOVACS. DEEBOT utilizza lo schema di pulizia impostato durante la pulizia in modalità AUTO.

Selezione della modalità di pulizia

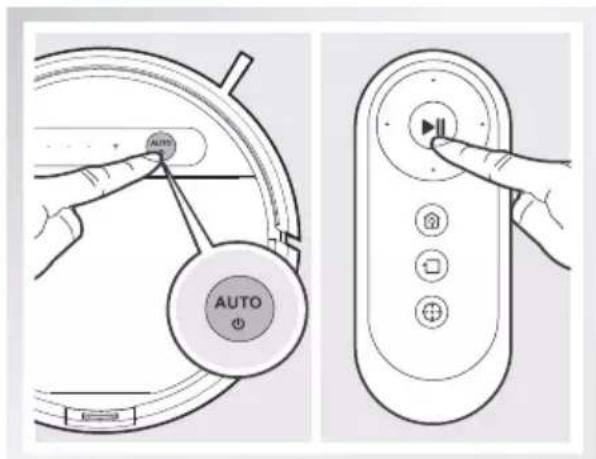

1 Modalità di pulizia AUTO

È la modalità usata più comunemente, adatta alla pulizia quotidiana.

* La modalità di pulizia AUTO utilizza lo schema impostato nel passaggio precedente. Lo schema di pulizia Random è il migliore per la pulizia della moquette. Lo schema di pulizia programmata è il migliore per i pavimenti.

* Al termine del ciclo di pulizia, DEEBOT ritorna alla Docking Station.

AUTO AUTO

* Utilizzare l'app per aumentare la potenza di aspirazione del robot durante la pulizia in modalità AUTO. Selezionare nell'app per la potenza di aspirazione massima. Selezionare per tornare alla potenza di aspirazione standard. Attivare la potenza di aspirazione MAX comporta un maggiore consumo della batteria.

3. Funzionamento e programmazione

2 Modalità Pulizia circoscritta (1-5 minuti)

Questa modalità è adatta a un'area in cui si è concentrata molta polvere o sporcizia. Nella modalità Pulizia circoscritta, DEEBOT si concentra su una specifica area da pulire.

3 Modalità di pulizia bordi

Questa modalità è ottima per la pulizia dei bordi e degli angoli di una stanza. In modalità di pulizia bordi, DEEBOT pulisce seguendo un bordo (ad esempio un muro).

3.4 Programmazione del robot

DEEBOT può essere programmato con cadenza settimanale per effettuare la pulizia più volte al giorno in orari specifici utilizzando l'app ECOVACS.

3.5 Sistema di lavaggio opzionale

DEEBOT dispone del sistema di lavaggio opzionale che impiega un panno di pulizia in microfibra lavabile/riutilizzabile e un piatto per panno di pulizia collegato al serbatoio proprietario. Il panno di pulizia lavabile/riutilizzabile pulisce inumidendosi automaticamente eliminando ogni macchia dal pavimento.

* Svuotare il serbatoio e rimuovere il piatto per panno di pulizia prima di pulire la moquette.
* Quando si utilizza il sistema di lavaggio, ripiegare i bordi dei tappeti in modo che DEEBOT eviti il tappeto.
* Al termine del lavaggio con DEEBOT, svuotare l'acqua rimanente dal serbatoio.
* Svuotare il serbatoio dell'acqua restante e rimuovere il piatto per panno di pulizia prima di ricaricare DEEBOT.
* Non estrarre il serbatoio quando il robot è in fase di pulizia o ricarica.

3. Funzionamento e programmazione

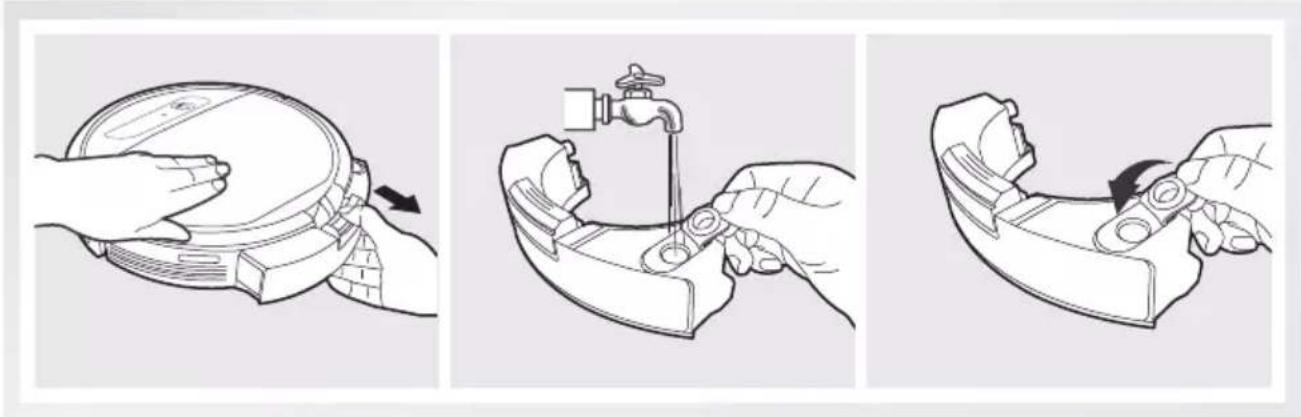

1 Aggiungere acqua nel serbatoio.

2 Attaccare il panno di pulizia; inserire il piatto per panno di pulizia e il serbatoio.

Selezionare la modalità di pulizia desiderata. DEEBOT spazza, aspira e lava nella modalità selezionata.

AUTO AUTO ⊕

3. Funzionamento e programmazione

3.6 Scelta di un'opzione di aspirazione

Il robot dispone di 2 opzioni di aspirazione intercambiabili in base alle necessità.

Opzione spazzola principale: la scelta migliore per la pulizia a fondo con una combinazione di spazzola principale e forte aspirazione. L'opzione spazzola principale è preinstallata in DEEBOT.

Opzione di aspirazione diretta: ideale per la pulizia quotidiana rimuovendo la spazzola principale per l'aspirazione diretta. Questa opzione è progettata appositamente per raccogliere i capelli senza che si impiglino nel meccanismo.

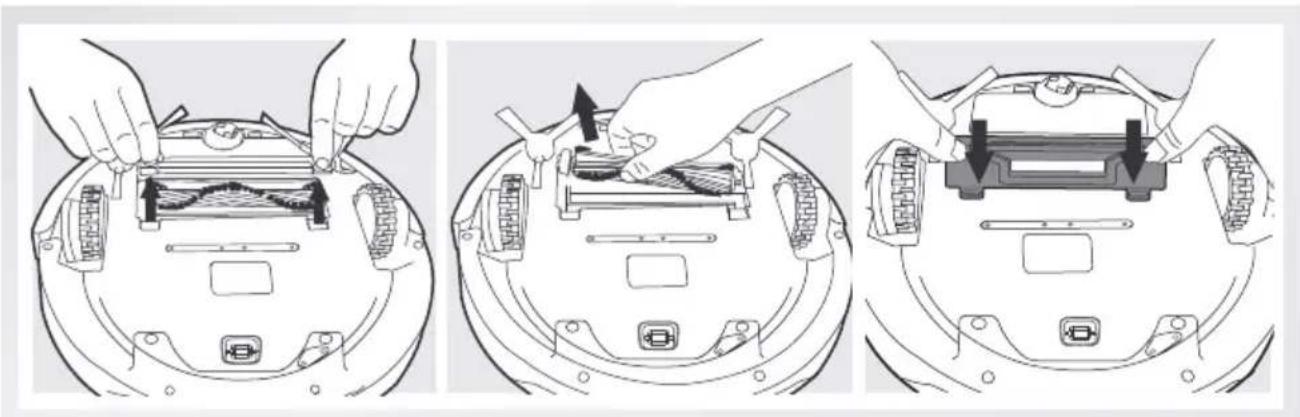

Installazione dell'opzione di aspirazione diretta

Rovesciare il robot. Premere entrambi i pulsanti sull'opzione spazzola principale e rimuovere il coperchio della spazzola principale. Rimuovere la spazzola principale.

Allineare le linguette dell'opzione di aspirazione diretta con gli slot nella parte inferiore del robot. Premere finché il componente non scatta in posizione.

3. Funzionamento e programmazione

Installazione dell'opzione spazzola principale

Rovesciare il robot. Premere entrambi i pulsanti sull'opzione di aspirazione diretta e rimuovere l'opzione di aspirazione diretta.

Inserire la spazzola principale nella parte inferiore del robot.

Allineare le linguette del coperchio della spazzola principale con gli slot nella parte inferiore del robot. Premere finché il componente non scatta in posizione.

3. Funzionamento e programmazione

3.7 Spia e segnali acustici di allarme

Se rileva un problema ed è richiesto un intervento umano, DEEBOT emette dei segnali acustici di allarme e la spia di stato si accende.

Segnale acustico di allarme	Spia Problemi Soluzione
/	La spia di stato lampeggia due volte e si spegne una volta che DEEBOT è acceso	La batteria di DEEBOT è scarica	Accendere il robot. Posizionare manualmente il robot sulla Docking Station e caricarlo.
Un segnale acustico	Spia di stato lampeggiante ROSSO	Malfunzionamento della ruota motrice	Verificare se nelle ruote motrici si sono impigliati capelli o è presente altra sporcizia ed eventualmente pulirle.
Due segnali acustici	Spia di stato lampeggiante ROSSO	Malfunzionamento della spazzola principale	Verificare se nella spazzola principale si sono impigliati capelli o è presente altra sporcizia ed eventualmente pulirla.
Tre segnali acustici	Spia di stato lampeggiante ROSSO	Malfunzionamento della ruota motrice	Rovesciare il robot. Premere sulle ruote motrici in attesa di un clic. In mancanza di questo clic, contattare l'assistenza clienti.
		DEEBOT ha qualche problema e si ferma durante il funzionamento	Rimuovere manualmente gli ostacoli e riavviare DEEBOT.
Quattro segnali acustici	Spia di stato lampeggiante ROSSO	Malfunzionamento della cassetta di raccolta	Rimuovere la cassetta di raccolta e reinstallarla correttamente. Se il robot continua a emettere l'allarme, contattare l'assistenza clienti.
Cinque segnali acustici	Spia di stato lampeggiante ROSSO	Batteria scarica	Posizionare manualmente il robot sulla Docking Station per caricarlo.
Sei segnali acustici	Spia di stato lampeggiante ROSSO	Malfunzionamento della spazzola laterale	Verificare se nella spazzola laterale si sono impigliati capelli o è presente altra sporcizia ed eventualmente pulirla.
Sette segnali acustici	Spia di stato lampeggiante ROSSO	Malfunzionamento del sensore anticaduta	Verificare la presenza di polvere nei sensori anticaduta ed eventualmente pulirli.
Otto segnali acustici	Spia di stato lampeggiante ROSSO	DEEBOT è spento durante la ricarica	Accendere il robot.

4. Manutenzione

Prima di eseguire operazioni di pulizia e manutenzione, spegnere DEEBOT e scollegare la Docking Station.

4.1 Sistema di lavaggio

Quando DEEBOT termina la fase di lavaggio, rimuovere il serbatoio ed effettuare immediatamente le operazioni di manutenzione di serbatoio, panno di pulizia e piatto per panno di pulizia.

Premere il pulsante di rilascio e tirare per rimuovere il serbatoio. Rimuovere il piatto per panno di pulizia e il panno di pulizia.

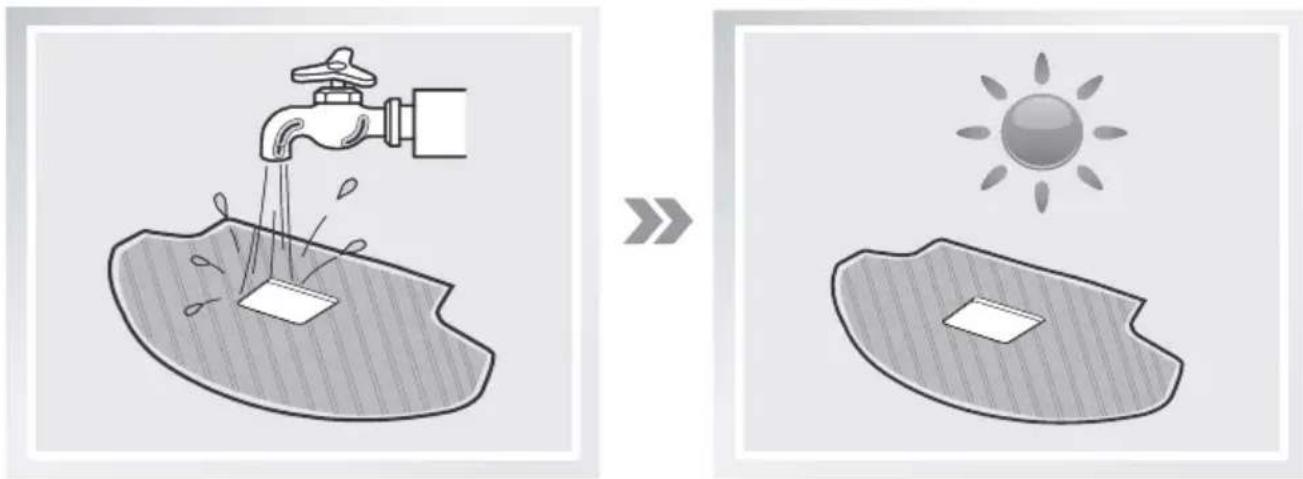

Lavare il panno di pulizia e disporlo su un piano ad asciugare.

Svuotare il serbatoio dell'acqua restante.

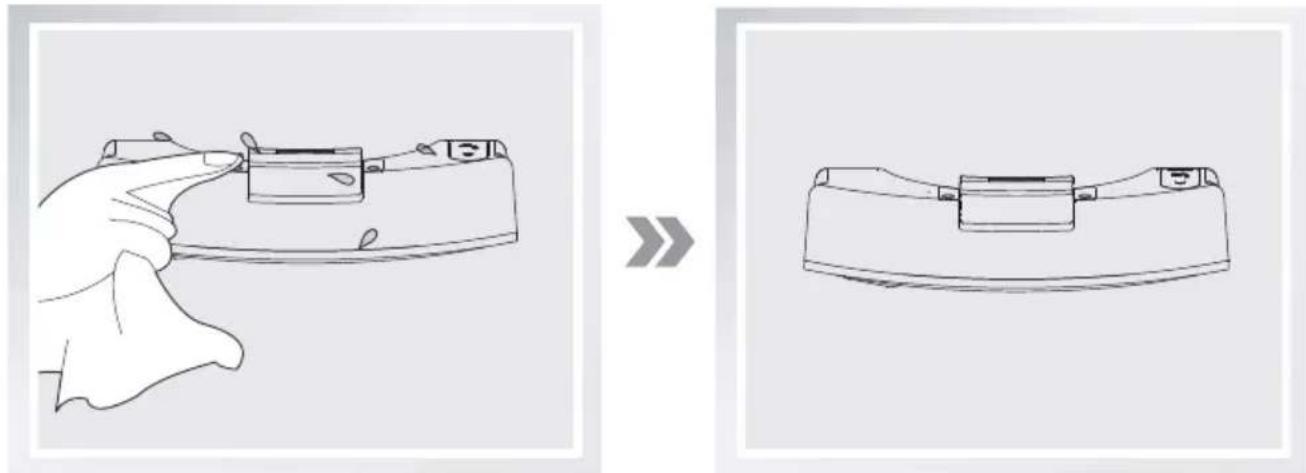

Pulire la parte esterna del serbatoio con un panno asciutto e disporlo su un piano ad asciugare. Evitare l'esposizione alla luce diretta del sole.

4.2 Cassetta di raccolta e filtri

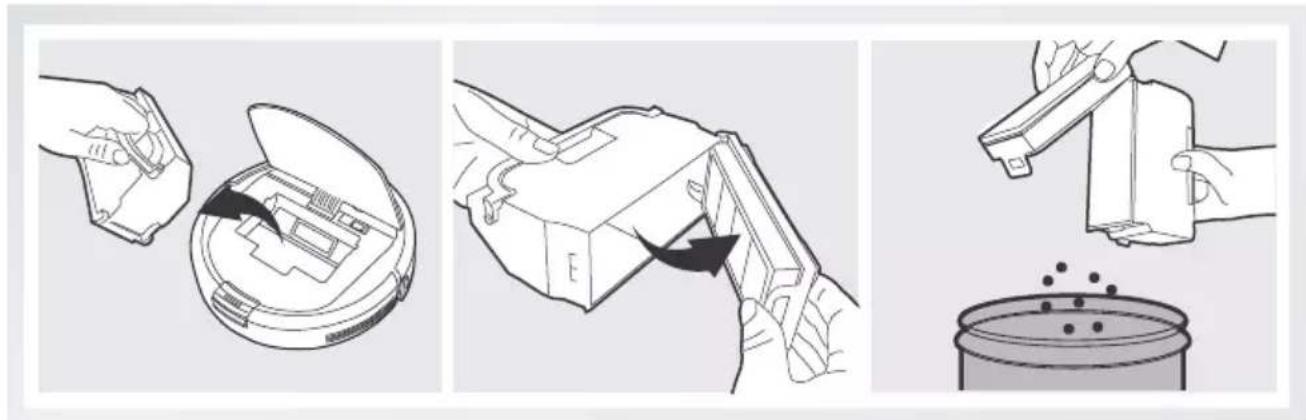

Aprire il coperchio superiore del robot e rimuovere la cassetta di raccolta. Aprire il coperchio della cassetta di raccolta e svuotare la cassetta di raccolta.

Rimuovere i filtri. Scuotere delicatamente il filtro ad alta efficienza per pulirlo. Non sciacquare sotto l'acqua il filtro ad alta efficienza.

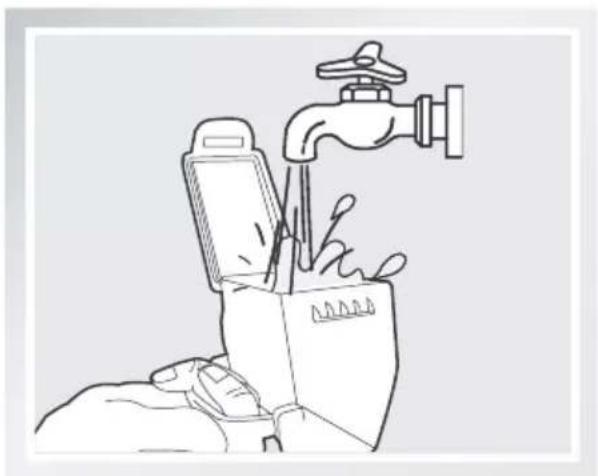

Sciacquare il filtro di spugna, la cassetta di raccolta e la rete del filtro sotto acqua corrente.

Far asciugare completamente la cassetta di raccolta e i filtri prima di rimontarli.

4.3 Spazzola principale, opzione di aspirazione diretta e spazzole laterali

* Per semplificare le operazioni di manutenzione, viene fornito uno strumento di pulizia multifunzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Spazzola principale

Rovesciare il robot. Premere entrambi i pulsanti sull'opzione spazzola principale e rimuovere il coperchio della spazzola principale. Rimuovere la spazzola principale. Utilizzare lo strumento di pulizia multi-funzione per tagliare e rimuovere capelli aggrovigliati sulla spazzola principale. Rimuovere capelli aggrovigliati o residui dalla spazzola principale.

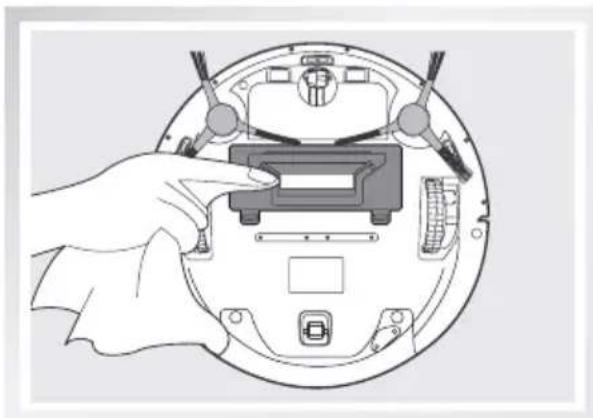

Opzione di aspirazione diretta

Strofinare con un panno asciutto l'opzione di aspirazione diretta.

Rimuovere le spazzole laterali. Rimuovere eventuali capelli o residui depositatisi sulle spazzole laterali con lo strumento di pulizia multi-funzione in dotazione e pulirne gli slot con un panno pulito.

4.4 Altri componenti

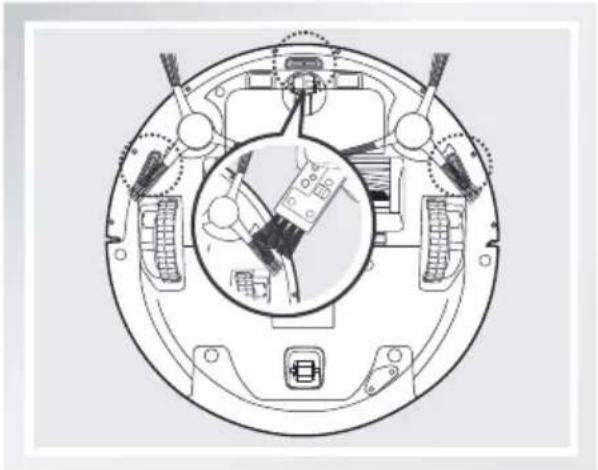

Utilizzare lo strumento di pulizia multi- funzione per tagliare e rimuovere capelli aggrovigliati sulla ruota universale.

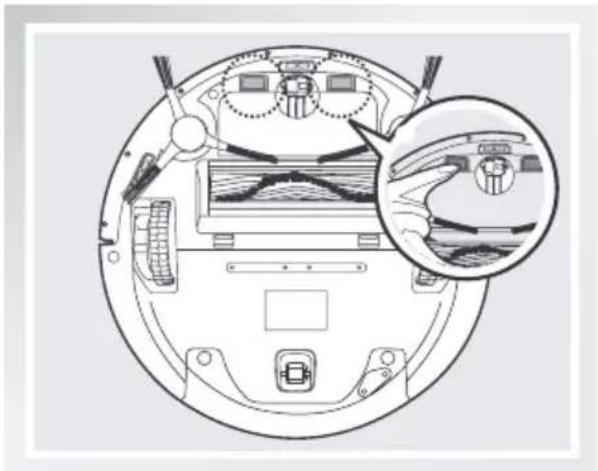

Pulire i sensori anticaduta con la spazzola dello strumento di pulizia multi-funzione per mantenerli correttamente funzionanti.

Pulire il paraurti con la spazzola dello strumento di pulizia multi-funzione.

Pulire i contatti del robot e i pin della Docking Station con un panno asciutto per mantenerne l'efficacia.

4.5 Manutenzione regolare

Per mantenere DEEBOT in esecuzione con prestazioni ottimali, eseguire manutenzione e sostituzione in base alla frequenza seguente. Per semplificare le operazioni di manutenzione, viene fornito uno strumento di pulizia multi-funzione. Maneggiare con cura: lo strumento di pulizia ha bordi taglienti.

Parte robot	Frequenza di manutenzione	Frequenza di sostituzione
Panno di pulizia Dopo ogni uso Ogni 50 lavaggi
Cassetta di raccolta/ serbatoio/piatto per panno di pulizia	Dopo ogni uso /
Spazzola laterale Ogni 2 settimane Ogni 3-6 mesi
Spazzola principale Una volta a settimana Ogni 6-12 mesi
Filtro di spugna / Filtro ad alta efficienza	Una volta a settimana Ogni 4-6 mesi
Ruota universale Sensori anticaduta Paraurti Contatti di ricarica Pin della Docking Station	Una volta a settimana /

Nota: ECOVACS produce diverse parti e gruppi di sostituzione. Contattare l'assistenza clienti per ulteriori informazioni sulle parti di sostituzione.

5. Risoluzione dei problemi

Utilizzare questo grafico per risolvere i problemi di utilizzo più comuni relativi a DEEBOT.

N°	Malfunzionamento	Possibili cause Soluzioni
1	DEEBOT non si ricarica.	DEEBOT non è acceso.	Ruotare l'interruttore di alimentazione inferiore in posizione ON.
		DEEBOT non è correttamente collegato alla Docking Station.	Assicurarsi che i contatti di ricarica del robot siano correttamente collegati ai pin della Docking Station. Se necessario, è possibile spostare il robot manualmente per effettuare il collegamento.
		La Docking Station è scollegata, mentre DEEBOT è acceso. Ciò consuma la batteria.	Collegare la Docking Station alla presa di corrente e assicurarsi che DEEBOT sia acceso. Tenere DEEBOT sulla Docking Station per assicurarsi che sia sempre completamente carico e pronto a funzionare in qualsiasi momento.
		La batteria è completamente scarica.	Riattivare la batteria. Posizionare manualmente DEEBOT sulla Docking Station e rimuoverlo dopo averlo caricato per 3 minuti; ripetere 3 volte, quindi caricare normalmente.
2	DEEBOT non può tornare alla Docking Station.	La Docking Station non è posizionata correttamente.	Consultare la sezione 3.2 per posizionare correttamente la Docking Station.
3	DEEBOT ha qualche problema e si ferma durante il funzionamento.	DEEBOT è incastrato su un oggetto sul pavimento (cavi elettrici, tende, frange di tappeti, ecc.).	DEEBOT proverà a districarsi in alcuni modi. Qualora non fosse possibile, controllare le spazzole laterali e rimuovere l'eventuale sporcizia intorno alle spazzole o rimuovere manualmente gli ostacoli e riavviare.
4	DEEBOT torna alla Docking Station prima di aver completato la pulizia.	Quando il livello di carica della batteria diventa insufficiente, DEEBOT passa automaticamente alla Modalità di ritorno in carica e torna alla Docking Station per ricaricarsi.	Questo comportamento è normale. Non è necessario intervenire.
		Il tempo di funzionamento varia in base alla superficie del pavimento, alla complessità della stanza e alla modalità di pulizia selezionata.	Questo comportamento è normale. Non è necessario intervenire.

5. Risoluzione dei problemi

N°	Malfunzionamento	Possibili cause Soluzioni
5	DEEBOT non pulisce automaticamente all'ora programmata.	La funzione di programmazione intelligente o programmazione oraria è stata annullata.	Fare riferimento alla sezione 3.4 per ulteriori dettagli.
		DEEBOT è spento. Accendere DEEBOT.
		La batteria del robot è quasi scarica.	Tenere DEEBOT acceso e sulla Docking Station per assicurarsi che sia sempre completamente carico e pronto a funzionare in qualsiasi momento.
		La presa di aspirazione del robot è bloccata e/o sui componenti è aggrovigliata della sporcizia.	Spegnere il robot, pulire la cassetta di raccolta e rovesciare il robot. Pulire la presa di aspirazione e le spazzole laterali del robot.
6	DEEBOT non ha pulito un'area.	L'area da pulire deve essere sistemata.	Rimuovere dal pavimento i piccoli oggetti e sistemare l'area da pulire prima che DEEBOT inizi la fase di pulizia.
7	Guasto del telecomando (la portata del telecomando è di 5 m).	È necessario sostituire le batterie del telecomando.	Sostituire le vecchie batterie con delle nuove, assicurandosi che siano installate correttamente.
		DEEBOT è spento o la batteria del robot è quasi scarica.	Assicurarsi che DEEBOT sia acceso e completamente carico.
		Non è possibile trasmettere il segnale a infrarossi perché l'emettitore di infrarossi sul telecomando o il ricevitore di infrarossi su DEEBOT è sporco.	Utilizzare un panno asciutto per pulire l'emettitore di infrarossi sul telecomando e il ricevitore di infrarossi di DEEBOT.
		Ci sono apparecchiature che interferiscono con il segnale a infrarossi di DEEBOT.	Non utilizzare il telecomando accanto ad altre apparecchiature che utilizzano segnali a infrarossi.
8	L'acqua non fuoriesce dal serbatoio quando DEEBOT è in fase di lavaggio.	Il magnete sul piatto per panno di pulizia non resta in posizione.	Contattare l'assistenza clienti.
		Dal serbatoio fuoriesce dell'acqua.	Aggiungere acqua nel serbatoio.
		Le uscite dell'acqua della parte inferiore di DEEBOT sono ostruite.	Controllare le uscite dell'acqua della parte inferiore e pulirle.
