MODE D'EMPLOI DEEBOT OZMO 610 ECOVACS

Manuel d'instructions

Manuel d'instructions

Félicitations pour l'achat de votre robot ECOVACS ROBOTICS DEEBOT ! Nous espérons qu'il vous apportera entière satisfaction pendant de nombreuses années. L'achat de ce nouveau robot vous aidera à entretenir votre maison et vous permettra de libérer du temps pour d'autres activités. Si vous êtes confronté à une situation qui n'a pas été correctement traitée dans ce manuel d'instructions, contactez le service clientèle. Nos techniciens se mettront à votre disposition pour résoudre votre problème ou répondre à une question particulière. Pour plus d'informations, consultez le site Web ofciel ECOVACS ROBOTICS : www.ecovacs.com La société se réserve le droit d'apporter des modications technologiques et/ou conceptuelles à ce produit pour en assurer l'amélioration continue. Merci d'avoir choisi DEEBOT ! Live Smart. Enjoy Life.EN

2. Contenu de l'emballage et spécications techniques ............................96

3. Fonctionnement et programmation ........................................................ 100

Table des matièresEN

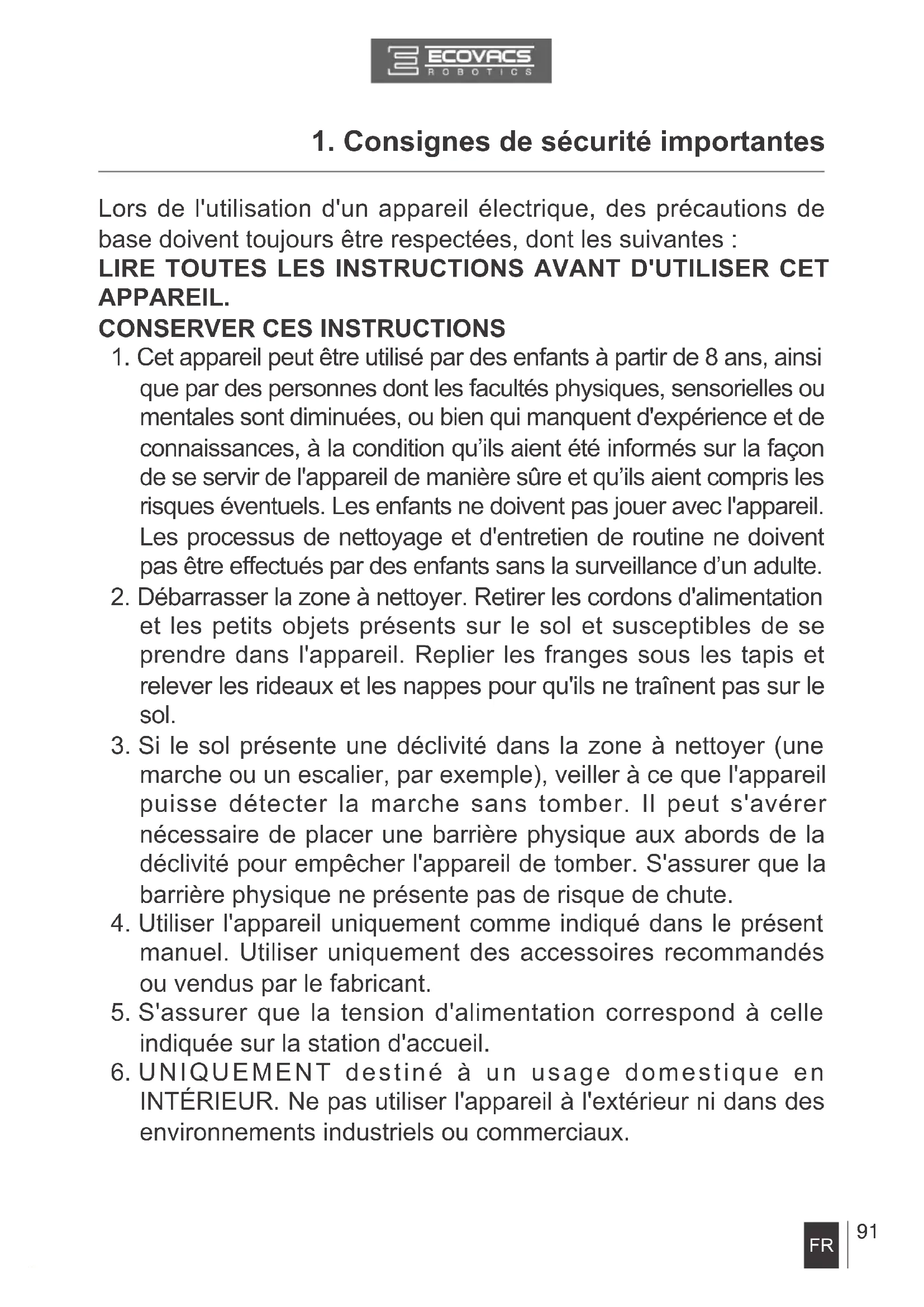

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes : LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL.

CONSERVER CES INSTRUCTIONS

1. Cet appareil peut être utilisé par des enfants à partir de 8 ans, ainsi

que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu’ils aient été informés sur la façon de se servir de l'appareil de manière sûre et qu’ils aient compris les risques éventuels. Les enfants ne doivent pas jouer avec l'appareil. Les processus de nettoyage et d'entretien de routine ne doivent pas être effectués par des enfants sans la surveillance d’un adulte.

2. Débarrasser la zone à nettoyer. Retirer les cordons d'alimentation

et les petits objets présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne traînent pas sur le sol.

3. Si le sol présente une déclivité dans la zone à nettoyer (une

marche ou un escalier, par exemple), veiller à ce que l'appareil puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.

4. Utiliser l'appareil uniquement comme indiqué dans le présent

manuel. Utiliser uniquement des accessoires recommandés ou vendus par le fabricant.

5. S'assurer que la tension d'alimentation correspond à celle

indiquée sur la station d'accueil.

6. UNIQUEMENT destiné à un usage domestique en

INTÉRIEUR. Ne pas utiliser l'appareil à l'extérieur ni dans des environnements industriels ou commerciaux.

1. Consignes de sécurité importantesEN

7. Utiliser uniquement la batterie rechargeable et la station d'accueil

d'origine fournies avec l'appareil par le fabricant. Les batteries non rechargeables sont interdites. Pour plus d'informations sur la batterie, se reporter à la section « Spécications ».

8. Ne pas utiliser l'appareil sans réservoir à poussière et/ou sans

9. Ne pas faire fonctionner l'appareil en présence de bougies

allumées ou d'objets fragiles.

10. Ne pas utiliser l'appareil dans des environnements très

chauds ou très froids (température inférieure à -5 ˚C/23 ˚F ou supérieure à 40 ˚C/104 ˚F).

11. Éloigner les cheveux, les vêtements amples, les doigts et

toutes les parties du corps des orices et des pièces mobiles.

12. Ne pas faire fonctionner l'appareil dans une pièce dans

laquelle un nourrisson ou un enfant dort.

13. Ne pas utiliser l'appareil sur des surfaces humides ou

14. Ne pas laisser l'appareil ramasser des objets volumineux

comme des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.

15. Ne pas utiliser l'appareil pour ramasser des matériaux

inammables ou combustibles (essence et toners d'imprimante ou de photocopieur, par exemple) ni dans des endroits où ces produits sont susceptibles d'être présents.

16. Ne pas utiliser l'appareil pour ramasser des objets en train de

brûler ou de fumer (comme des cigarettes, des allumettes, des cendres chaudes) ou tout ce qui pourrait provoquer un incendie.

17. Ne pas placer d'objet dans la tête d'aspiration. Ne pas utiliser

l'appareil si la tête d'aspiration est bloquée. Retirer de la tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.

1. Consignes de sécurité importantesEN

18. Veiller à ne pas endommager le cordon d'alimentation. Ne

pas déplacer l'appareil ou la station d'accueil en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation. Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.

19. Si le cordon d'alimentation est endommagé, il doit être

remplacé par le fabricant ou son intermédiaire de service an d'éviter tout accident.

20. Si l'alimentation est endommagée ou défectueuse, cesser de

l'utiliser et ne pas tenter de la réparer.

21. Ne pas utiliser l'appareil si le cordon d'alimentation ou le

réservoir est endommagé. Ne pas utiliser l'appareil ou la station d'accueil s'ils ne fonctionnent pas correctement, ont subi une chute, ont été endommagés, sont restés à l'extérieur ou sont entrés en contact avec de l'eau. Les appareils doivent être réparés par le fabricant ou son intermédiaire de service an d'éviter tout accident.

22. Couper l'alimentation avant le nettoyage ou l'entretien de

23. Le bouchon doit être retiré du réservoir avant le nettoyage ou

l'entretien de la station d'accueil.

24. Pour la mise au rebut de l'appareil, retirer l'appareil de la

station d'accueil, couper l'alimentation et retirer la batterie.

25. La batterie doit être déposée et mise au rebut conformément

aux lois et réglementations locales avant la mise au rebut de l'appareil.

26. Mettre au rebut les batteries usagées conformément aux lois

et réglementations locales.

27. Ne pas incinérer l'appareil, même s'il est gravement

endommagé. Les batteries peuvent exploser sous l'effet du feu.

28. Si la station d'accueil n'est pas utilisée pendant une longue

période, la débrancher.

1. Consignes de sécurité importantesEN

29. L'appareil doit être utilisé conformément aux instructions

gurant dans ce manuel d'instructions. ECOVACS ROBOTICS ne peut être tenu responsable de tout dommage ou préjudice causé par une utilisation incorrecte.

30. Le robot contient des batteries que seules des personnes

qualifiées peuvent remplacer. Pour remplacer ou retirer la batterie, contacter le service clientèle.

31. Si le robot n'est pas utilisé pendant une longue période, le

recharger complètement et le mettre hors tension pour le ranger. Débrancher la station d'accueil.

seule l'unité d'alimentation amovible CH1630A fournie avec l'appareil doit être utilisée pour recharger la batterie.

33. La télécommande contient deux piles AAA non-rechargeables.

Pour remplacer la pile de la télécommande, il convient de retourner la télécommande, d'appuyer sur le bouton et de retirer le couvercle du logement des piles. Retirer les piles, et insérer les nouvelles piles en respectant la polarité. Replacer le couvercle du logement des piles.

34. Les piles non rechargeables ne doivent pas être rechargées.

35. Il ne faut pas mélanger différents types de piles, ou des piles

36. Les piles de la télécommande doivent être insérées en

respectant la polarité.

37. Les piles usagées doivent être retirées de l'appareil et mises

au rebut de manière adéquate.

38. Si la télécommande va être inutilisée pendant une longue

période, les piles doivent être retirées.

39. Les bornes d'alimentation ne doivent jamais être court-circuitées.

1. Consignes de sécurité importantesEN

Mise au rebut correcte de ce produit Ce marquage indique que ce produit ne doit pas être jeté avec les autres déchets ménagers dans toute l'Union européenne. Pour prévenir d'éventuels dommages à l'environnement ou la santé humaine suite au rejet non contrôlé des déchets, recycler l'appareil de façon responsable an d'assurer la réutilisation durable de ses ressources matérielles. Pour recycler votre appareil usagé, merci d'utiliser le système de retour et de collecte ou de contacter le détaillant qui vous l'a vendu. Il peut recycler ce produit en toute sécurité. Pour obtenir des informations sur la Déclaration de conformité de l’UE, visitez https://www.ecovacs.com/global/compliance Pour désactiver le module Wi-Fi du DEEBOT, mettre le commutateur du robot en position ON. Placer le robot sur la station d'accueil en veillant à ce que les contacts de charge du robot DEEBOT et les broches de la station d'accueil soient connectés. Appuyer sur le bouton de mode automatique du robot et le maintenir enfoncé pendant environ 20 secondes jusqu'à ce que le DEEBOT émette trois bips. Pour activer le module Wi-Fi du DEEBOT, mettre le commutateur en position OFF, puis en position ON. Au redémarrage du DEEBOT, le module Wi-Fi est activé. Pour les pays de l'Union européenne

1. Consignes de sécurité importantes

Classe IITransformateur d'isolement résistant aux courts-circuitsAlimentation à découpageUtiliser uniquement à l'intérieurEN

2. Contenu de l'emballage et spécications techniques

2.1 Contenu de l'emballage

Robot (4) Brosses latérales (2) Chiffons de nettoyage en microbre lavables/ réutilisables Option Brosse principale (pré-installée) Plaque du chiffon de nettoyage Station d'accueil Télécommande (avec piles) Manuel d'instructions Option Aspiration directe Filtre éponge et ltre haute efcacité Réservoir d'eauEN

2. Contenu de l'emballage et spécications techniques

Ces spécications techniques peuvent être modiées à des ns d'amélioration continue. La puissance de sortie du module WIFI est inférieure à 100 mW. Modèle DD4G, DD4G.**(*=0-9) Tension de fonctionnement 12 V CC Puissance nominale 40 W Modèle de la station d'accueil CH1630A Tension d'entrée nominale 100-240 V CC Tension de sortie nominale 20 V CC Courant de sortie nominal 0.8 A Puissance nominale 25 W Modèle de télécommande RC1633 Tension d'entrée 3 V CC Type des piles de la télécommande AAA Tension nominale 1,5 V CC Bandes de fréquence 2 412-2 472 MHz Puissance maximale de fréquence radio transmise dans la bande de fréquence Puissance maximale d'amplification de sortie à 72,2 Mbit/s : 17,5 dBm Puissance maximale d'amplification de sortie en mode 11b : 21,5 dBm Puissance en mode désactivé Moins de 0,50 W Puissance en veille réseau Moins de 2,00 W

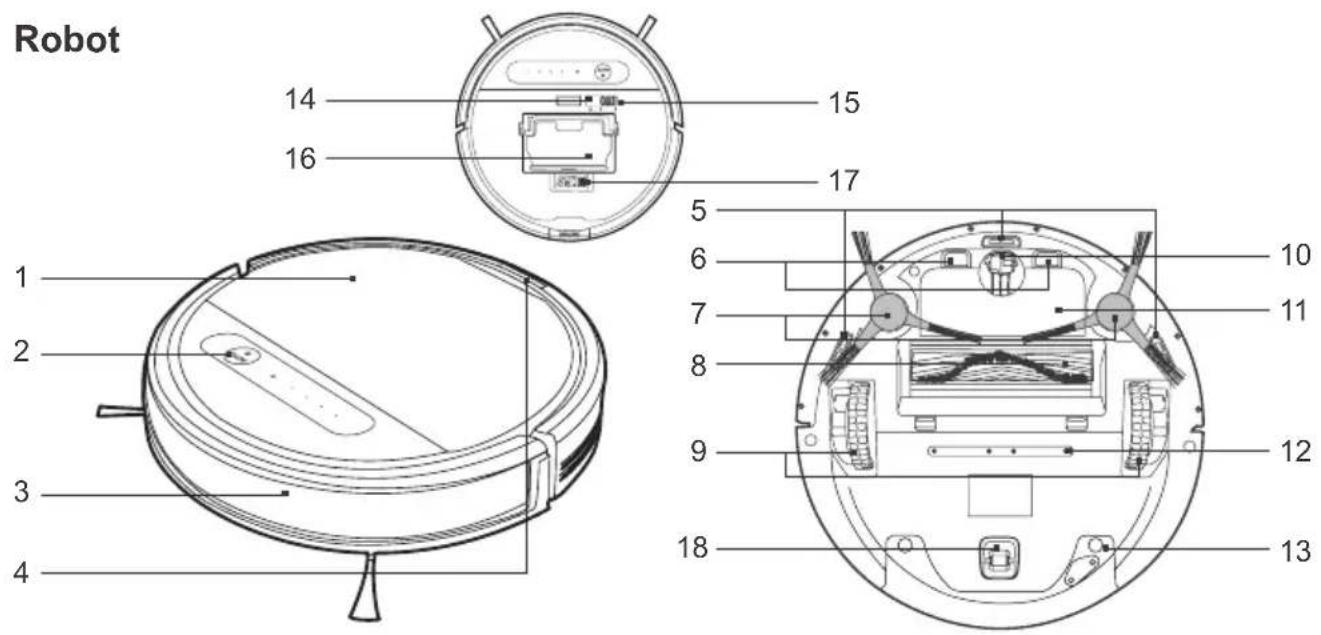

2.3 Schéma du produit

3. Pare-chocs à capteurs

4. Bouton de déverrouillage

5. Capteurs antichute

6. Contacts de charge

7. Brosses latérales

14. Bouton de réinitialisation

15. Commutateur d'alimentation

16. Réservoir à poussière

2. Contenu de l'emballage et spécications techniques

3. Bouton du mode automatique

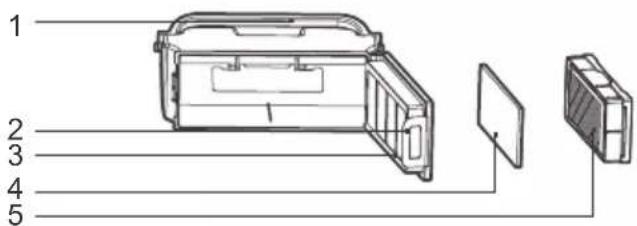

Réservoir à poussière

1. Poignée du réservoir à poussière

2. Verrou du réservoir à poussière

5. Filtre haute efcacité

2. Contenu de l'emballage et spécications techniques

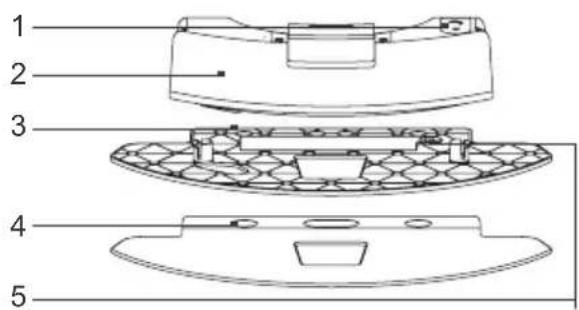

Système de lavage avancé

3. Plaque du chiffon de nettoyage

4. Chiffon de nettoyage en microbre

lavable/réutilisable

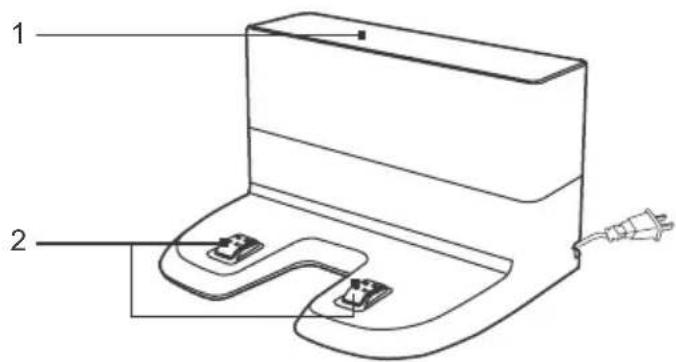

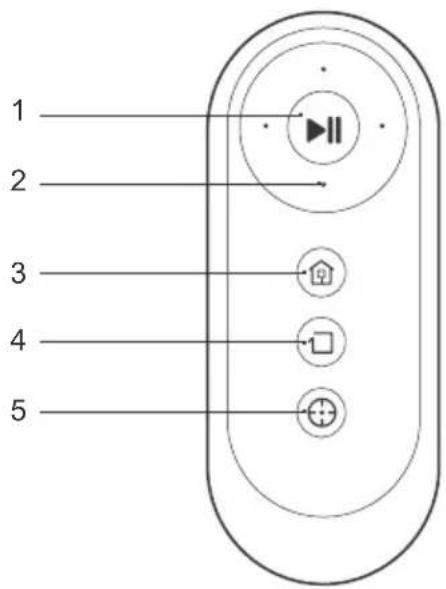

Station d'accueil Télécommande

1. Générateurs de signaux infrarouges

2. Broches de la station d'accueil

1. Bouton MARCHE/PAUSE

2. Boutons de commande de direction

3. Bouton de mode de retour au chargeur

4. Bouton de mode de nettoyage des bords

5. Bouton de mode de nettoyage localisé

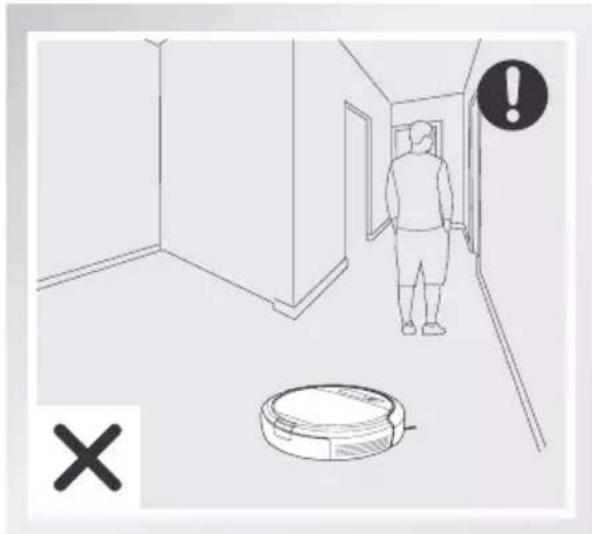

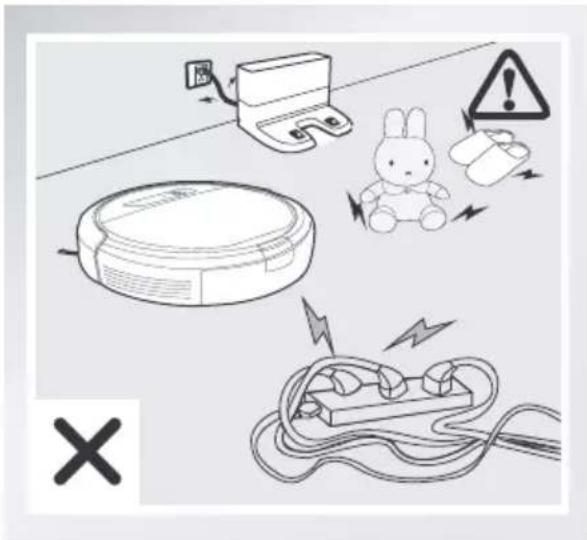

3.1 Remarques avant le nettoyage

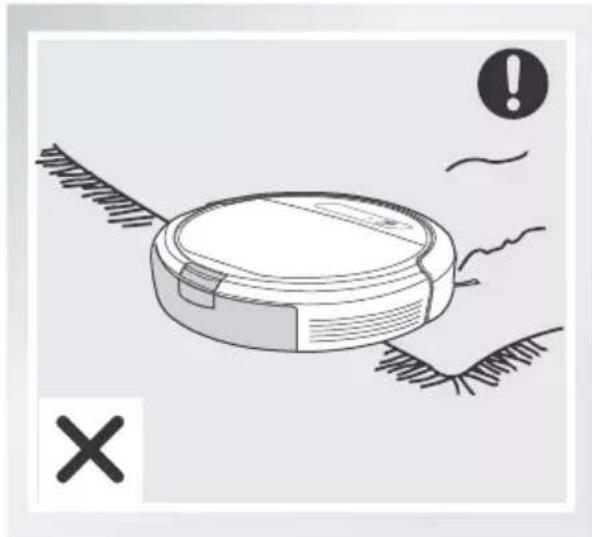

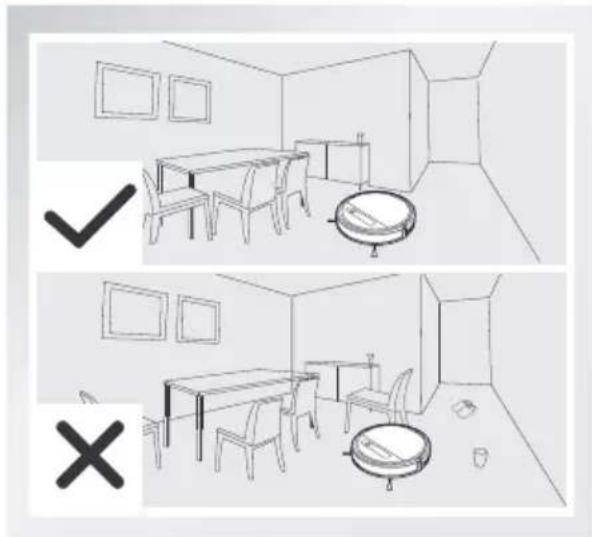

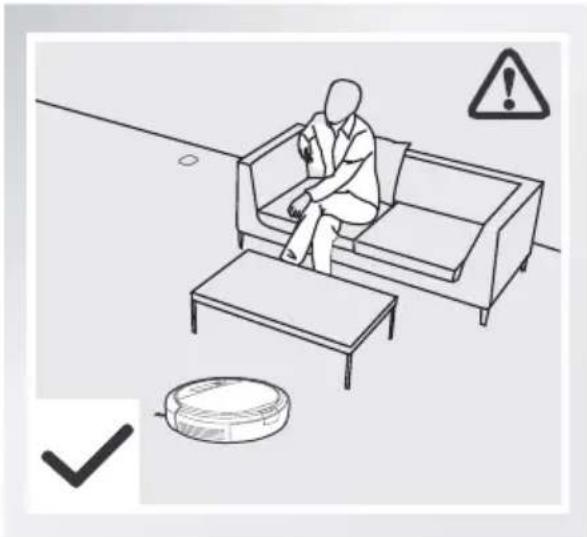

Avant d'utiliser le robot DEEBOT, prendre le temps d'examiner la zone à nettoyer et d'enlever tous les obstacles. Surveiller le robot DEEBOT lors du premier nettoyage et l'aider, si nécessaire. Retirer les cordons d'alimentation et les petits objets présents sur le sol et susceptibles de se prendre dans le produit, ranger la zone à nettoyer de manière à ce que les meubles se trouvent à l'endroit escompté. Avant d'utiliser le produit à proximité d'un tapis ou sur un tapis à poil ras avec des bords à gland, replier les bords du tapis sous ce dernier.

3. Fonctionnement et programmationEN

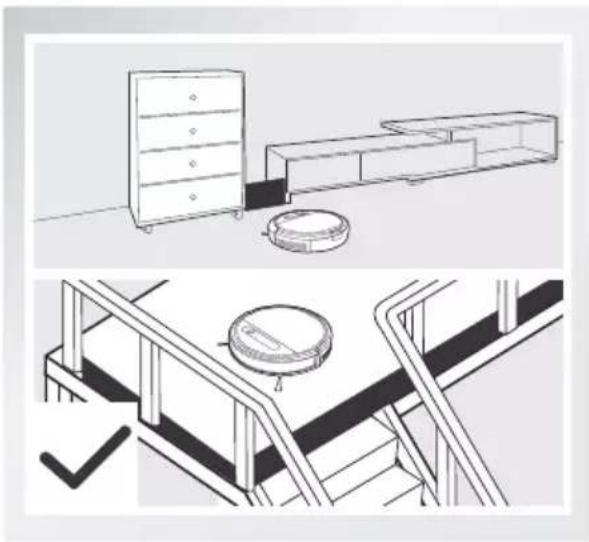

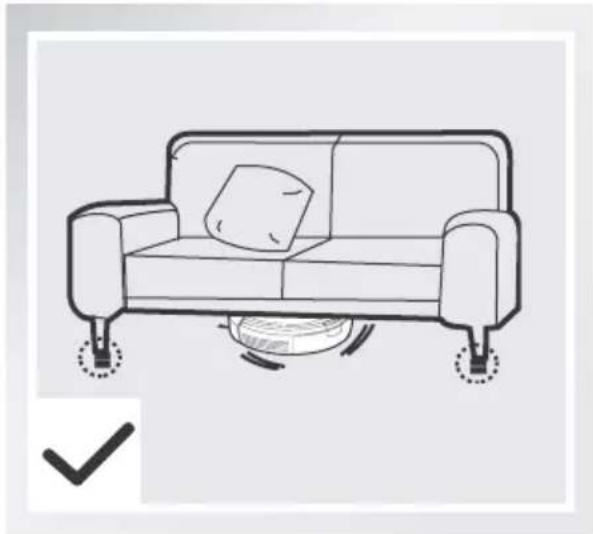

Ne pas oublier que le robot a besoin d'un espace d'au moins 8 cm (3,1") pour nettoyer sans problème sous les meubles. En présence d'une marche ou d'un escalier, faire en sorte que les capteurs antichute du robot DEEBOT puissent détecter la déclivité. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. Il est important que personne ne se tienne debout dans les espaces étroits (vestibules, corridors, etc.) car le robot risque de ne pas pouvoir identier la zone à nettoyer.

3.2 Démarrage rapide

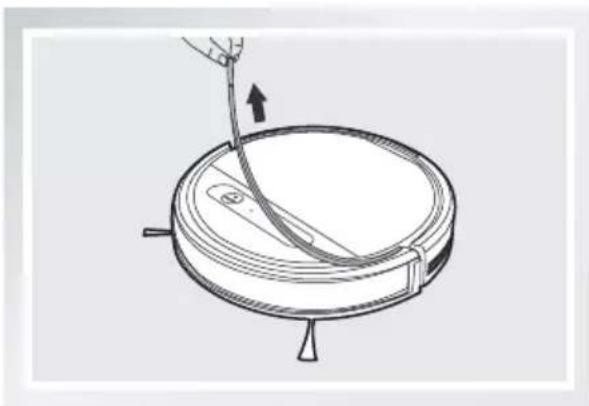

Retirer la bande de protection du pare- chocs du robot avant de l'utiliser.

3. Fonctionnement et programmationEN

3. Fonctionnement et programmation

Hors des cycles de nettoyage, il est recommandé de laisser le robot sous tension et en charge au lieu de le mettre hors tension. Installation des brosses latérales Fixer les brosses latérales en bas du robot DEEBOT en appuyant dessus pour les insérer dans l'emplacement de couleur correspondante jusqu'à ce qu'elles s'enclenchent.

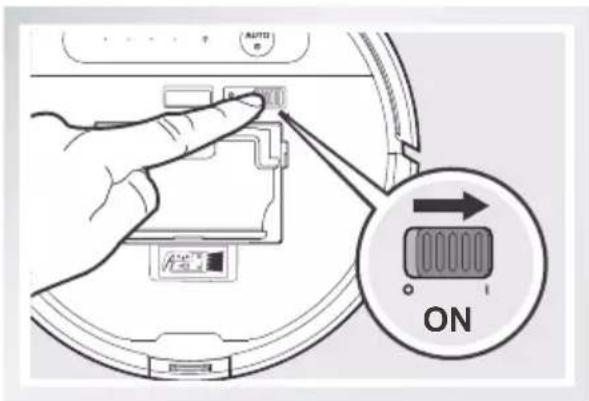

Mise sous tension Ouvrir le capot supérieur du robot. Mettre le commutateur d'alimentation du robot sur la position de marche. Le robot DEEBOT est sous tension lorsqu'il émet une musique et que le bouton du mode automatique reste allumé.

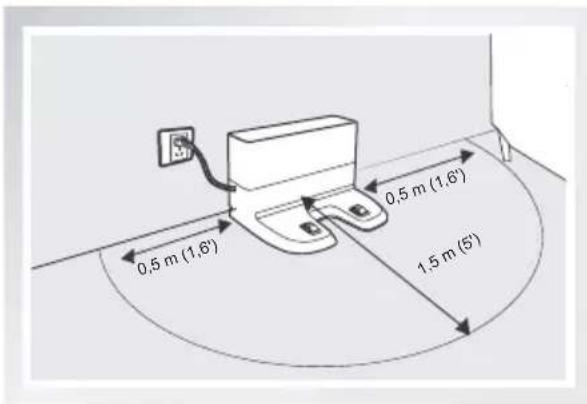

Positionnement de la station d'accueil Placer la station d'accueil sur une surface plane contre le mur, base perpendiculaire au sol. Ne placer aucun objet ni aucune surface réfléchissante à 1,5 m (5 pi) à l'avant du chargeur et à 0,5 m (1,6 pi) des deux côtés du chargeur. Brancher la station d'accueil.

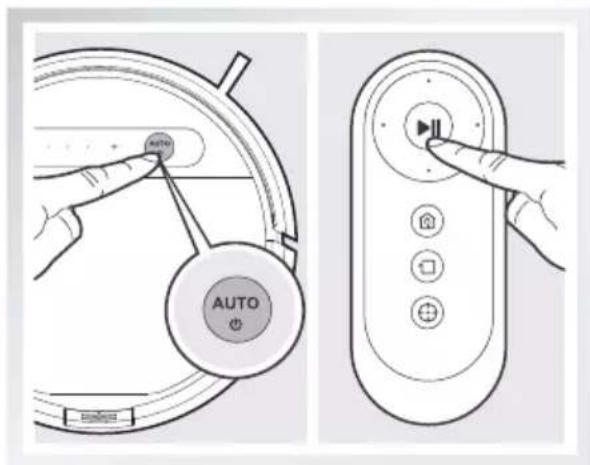

Mettre le robot DEEBOT en pause en appuyant sur le bouton de mode automatique du robot ou sur sur la télécommande.

Lorsqu'il est sur pause, le robot DEEBOT peut être orienté vers l'avant, vers l'arrière, vers la gauche et vers la droite à l'aide des boutons de commande de direction de la télécommande.

• Le bouton de mode automatique du panneau de commande du robot s'éteint si celui-ci est en pause depuis plus de 10 minutes. Appuyer sur le bouton de mode automatique du robot ou appuyer sur un bouton de la télécommande an de faire sortir le robot du mode veille.

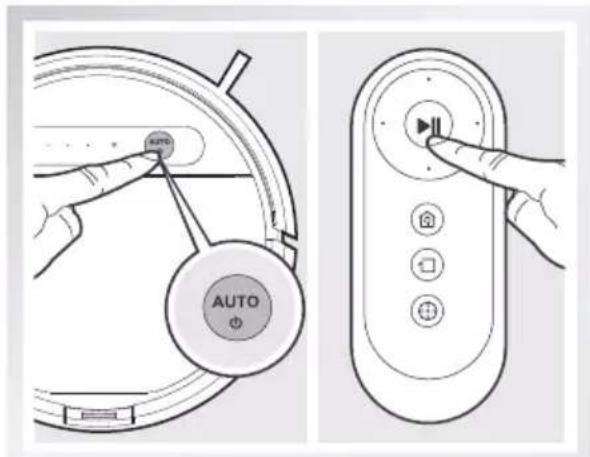

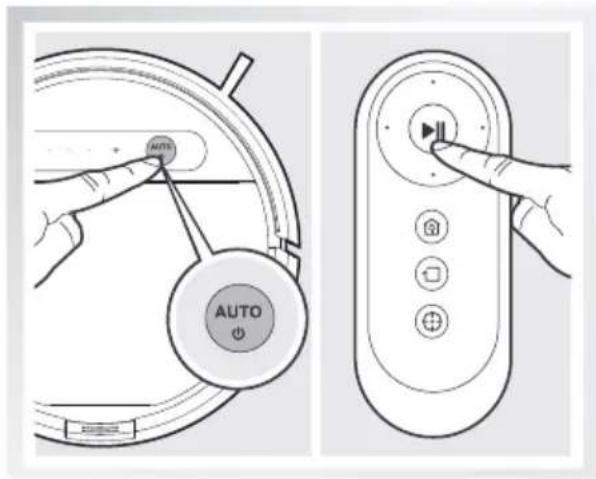

Démarrage Appuyer sur le bouton de mode automatique du robot DEEBOT ou sur sur la télécommande. Le robot DEEBOT commence à travailler immédiatement en mode de nettoyage automatique.

Vérier que le commutateur d'alimentation du robot est allumé avant de le mettre en charge.

Le bouton de mode automatique clignote lorsque DEEBOT est en cours de chargement. Le bouton de mode automatique s'arrête de clignoter lorsque DEEBOT est entièrement chargé.

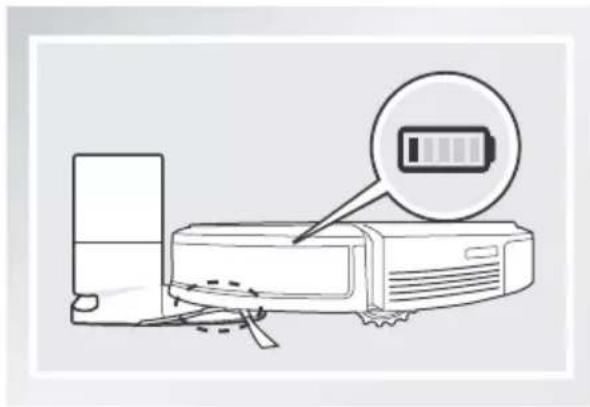

Quand le robot DEEBOT a fini son cycle de nettoyage ou quand la batterie est faible, il retourne automatiquement à la station d'accueil pour se recharger lui-même. Il est également possible de renvoyer le robot DEEBOT à la station d'accueil à tout moment en appuyant sur le bouton de retour au chargeur de la télécommande.

Vider l'eau éventuellement présente dans le réservoir, puis retirer la plaque du chiffon de nettoyage avant de charger le robot DEEBOT. Placer le robot DEEBOT sur la station d'accueil en veillant à ce que les contacts de charge du robot DEEBOT et les broches de la station d'accueil soient connectés. Charger le robot DEEBOT pendant au moins 4 heures avant la première utilisation.

3. Fonctionnement et programmationEN

3. Fonctionnement et programmation

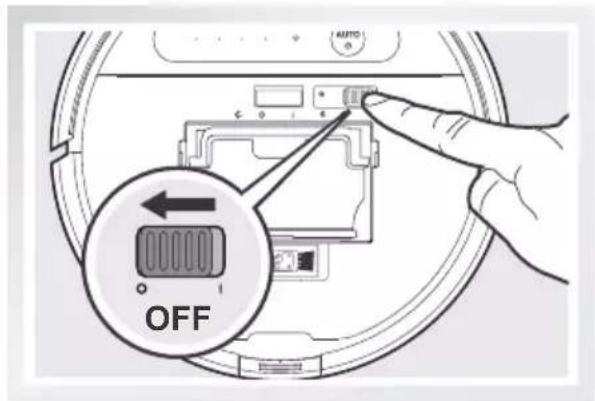

Mettre le robot DEEBOT sur pause. Ouvrir le capot supérieur du robot. Placer le commutateur d'alimentation sur la position d'arrêt.Dénir le schéma de nettoyage en fonction du type de sol.Le schéma de nettoyage aléatoire doit être sélectionné pour nettoyer la moquette/des tapis. En schéma de nettoyage aléatoire, le robot DEEBOT nettoie en ligne droite et change de direction lorsqu'il rencontre un obstacle.Le schéma de nettoyage programmé est le schéma par défaut du robot et doit être sélectionné pour nettoyer un sol nu. En schéma de nettoyage programmé, le robot DEEBOT calcule la trajectoire la plus efficace, nettoie en va-et-vient en ligne droite et retourne vers les zones qu'il a manquées. Il nettoie également les bords de la pièce avant de terminer le cycle de nettoyage. Lorsque le robot DEEBOT ne nettoie pas, il est conseillé de le laisser sous tension et en charge. Sur les modèles connectés, plusieurs fonctions peuvent être effectuées à l'aide de l'application ECOVACS.

3.3 Sélection du schéma de nettoyage et du mode de nettoyage

Le robot DEEBOT propose 2 schémas et plusieurs modes de nettoyage pour nettoyer efcacement tous les sols. Les schémas et les modes de nettoyage sont sélectionnés à l'aide de la télécommande ou de l'application ECOVACS.Dénir le schéma de nettoyageSchéma de nettoyage aléatoireSchéma de nettoyage programmé (schéma par défaut) OFFEN

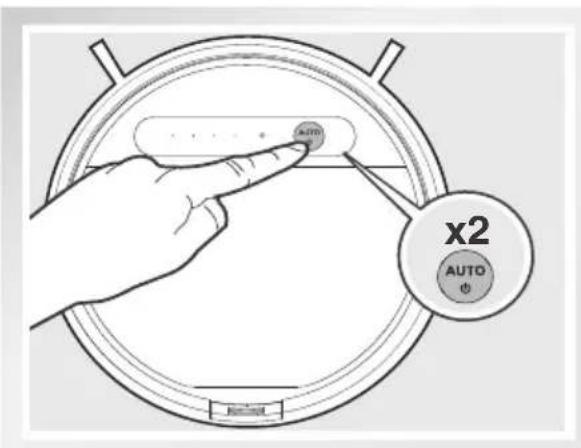

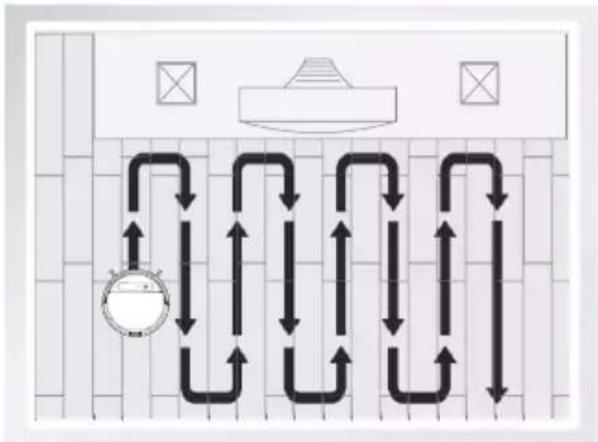

Appuyer deux fois sur le bouton de mode automatique du robot. Le schéma de nettoyage est activé lorsque le robot DEEBOT émet deux bips. Les schémas de nettoyage peuvent également être activés avec l'application ECOVACS. En mode de nettoyage automatique, le robot DEEBOT utilise le schéma déni. Sélectionner le mode de nettoyage Lorsque le schéma de nettoyage programmé est déni :

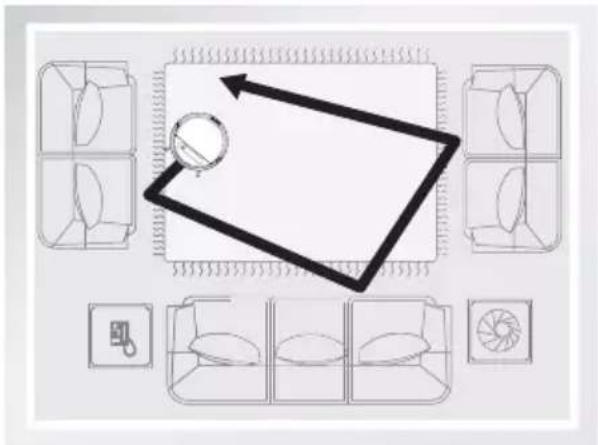

Le robot DEEBOT établit automatiquement un itinéraire. Si le robot est mis en pause, déplacé manuellement ou par le biais de la télécommande pendant le nettoyage, DEEBOT recongure sa trajectoire et redémarre. Pour garantir une plus grande efcacité, il est conseillé d'éviter d'utiliser la télécommande ou de déplacer DEEBOT manuellement lorsque le nettoyage est en cours.

Le robot DEEBOT peut s'interrompre an de recalculer son itinéraire de nettoyage. C'est normal. Soyez patient : la fréquence et la durée des pauses sont déterminées par la complexité de la pièce.

Si l'environnement de nettoyage comprend à la fois un sol nu et un tapis/de la moquette, un obstacle (par exemple une porte fermée) doit se trouver entre les différents types de sol pour les séparer et les schémas de nettoyage doivent être réglés en conséquence. Si les deux types de sol doivent être nettoyés pendant un seul cycle de nettoyage, activer le schéma de nettoyage aléatoire. Mode de nettoyage automatique Il s'agit du mode le plus couramment utilisé et convient au nettoyage quotidien de votre domicile.

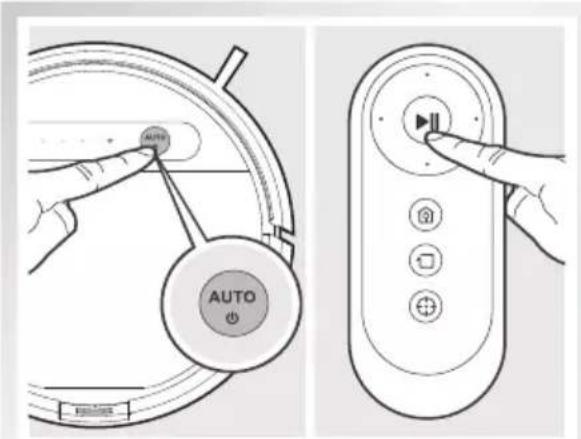

Le mode de nettoyage automatique permet de nettoyer selon le schéma de nettoyage défini à l'étape précédente. Le schéma de nettoyage aléatoire est préférable pour les tapis/la moquette. Le schéma de nettoyage programmé convient mieux aux sols nus.

Lorsque le cycle de nettoyage est terminé, DEEBOT retourne à la station d'accueil.

• L'application permet d'augmenter la puissance d'aspiration du robot en mode de nettoyage automatique. Appuyer sur dans l'application pour sélectionner la puissance d'aspiration maximale. Appuyer sur pour revenir à une puissance d'aspiration standard. Activer la puissance d'aspiration maximale consomme davantage d'énergie.

3. Fonctionnement et programmationEN

3. Fonctionnement et programmation

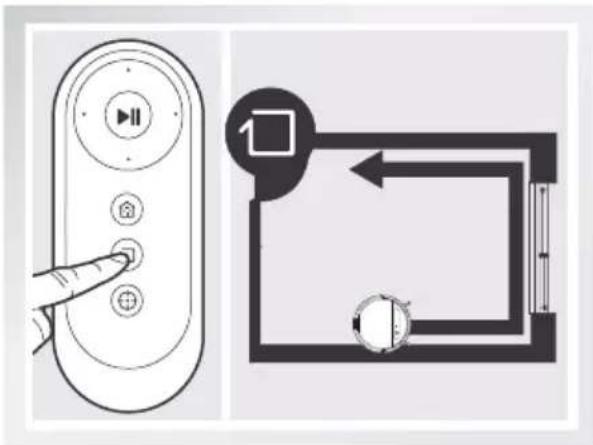

Mode de nettoyage des bords Ce mode est utile pour nettoyer les bords et les coins d'une pièce. En mode de nettoyage des bords, le robot DEEBOT nettoie le long d'une limite (un mur, par exemple).

Via l'application ECOVACS, vous pouvez programmer DEEBOT chaque semaine pour qu'il nettoie une zone plusieurs fois par jour à des heures précises.

3.4 Programmation du robot

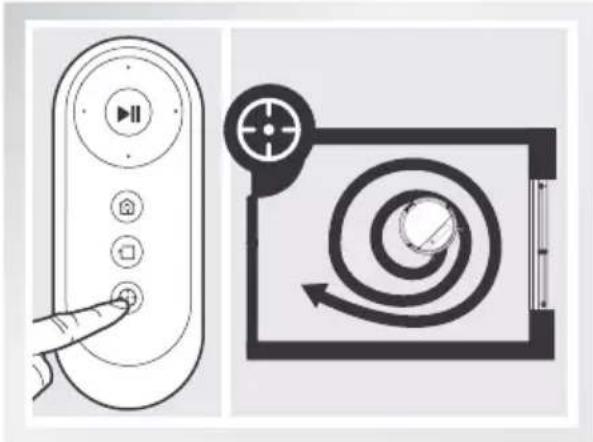

Mode de nettoyage localisé (1 à 5 minutes) Ce mode est utilisé pour les surfaces à forte concentration de saletés ou de poussières. En mode de nettoyage localisé, le robot DEEBOT se concentre sur une surface particulière à nettoyer.

• Vider le réservoir d'eau et retirer la plaque du chiffon de nettoyage avant de nettoyer des tapis/la moquette.

• Lors de l'utilisation de cette fonction de lavage, replier les bords du tapis sous celui-ci an que le robot DEEBOT l'évite.

• Lorsque le robot DEEBOT a terminé de laver, vider l'eau éventuellement présente dans le réservoir.

• Vider l'eau éventuellement présente dans le réservoir, puis retirer la plaque du chiffon de nettoyage avant de charger le robot DEEBOT.

• Le réservoir d'eau doit être toujours installé, que le robot soit en cours de nettoyage ou de charge.

3.5 Système de lavage en option

Le robot DEEBOT dispose d'un système de lavage en option, avec un chiffon de nettoyage en microfibre réutilisable/lavable et une plaque du chiffon de nettoyage fixée sur un réservoir d'eau exclusif. Le chiffon de nettoyage lavable et réutilisable lave automatiquement le sol pour un aspect impeccable.EN

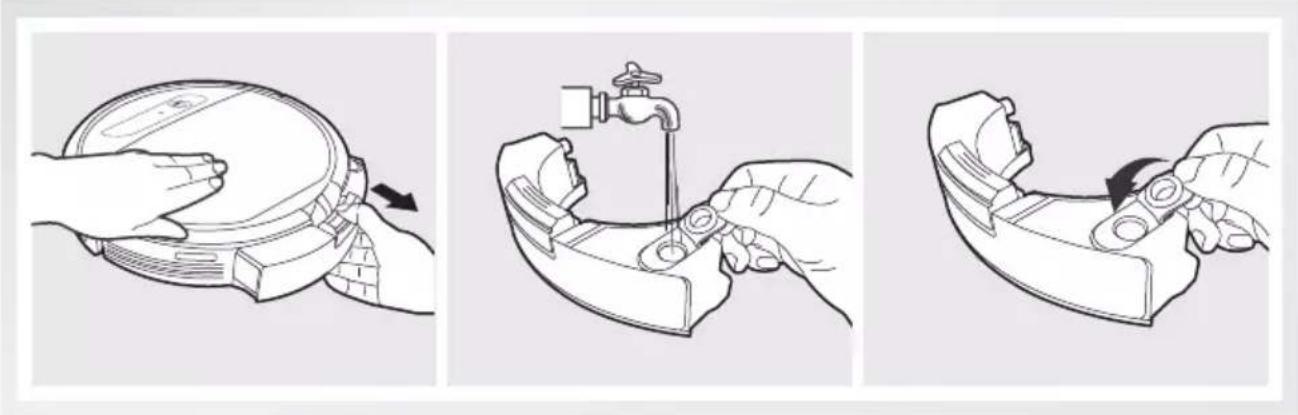

Remplir le réservoir d'eau.

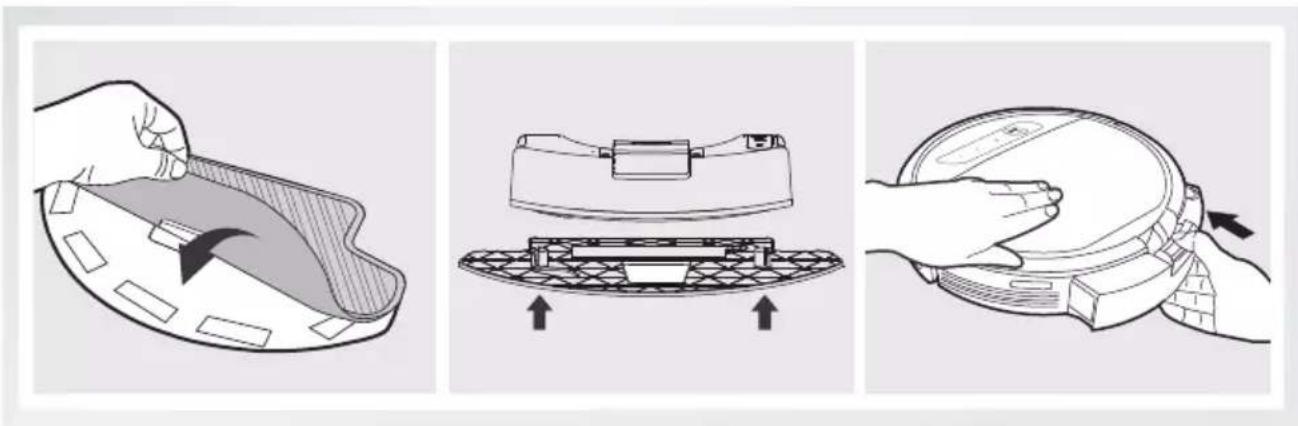

Fixer le chiffon de nettoyage. Fixer la plaque du chiffon de nettoyage et insérer le réservoir d'eau.

Démarrage Sélectionner un mode de nettoyage. Le robot DEEBOT balaie, relève, aspire et lave dans le mode sélectionné.

3. Fonctionnement et programmationEN

3. Fonctionnement et programmation

Le robot dispose de 2 options d'aspiration interchangeables. Option Brosse principale : Le meilleur choix pour un nettoyage en profondeur, en associant brosse principale et aspiration forte. L'option Brosse principale est pré- installée sur le robot DEEBOT. Option Aspiration directe : Le meilleur choix pour un nettoyage quotidien, sans la brosse principale pour une aspiration directe. Cette option d'aspiration est spécialement conçue pour aspirer les cheveux sans s'emmêler.

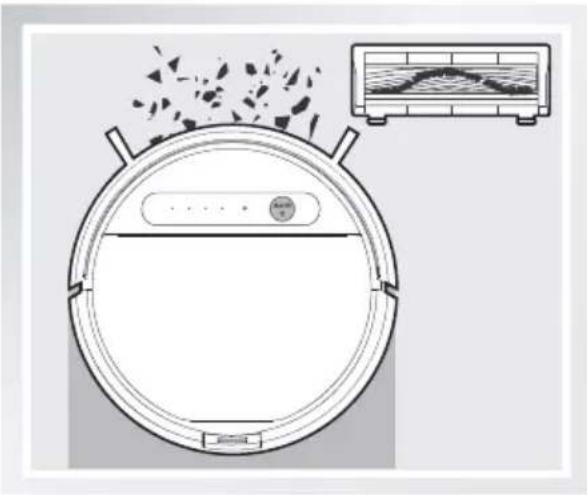

3.6 Choix d'une option d'aspiration

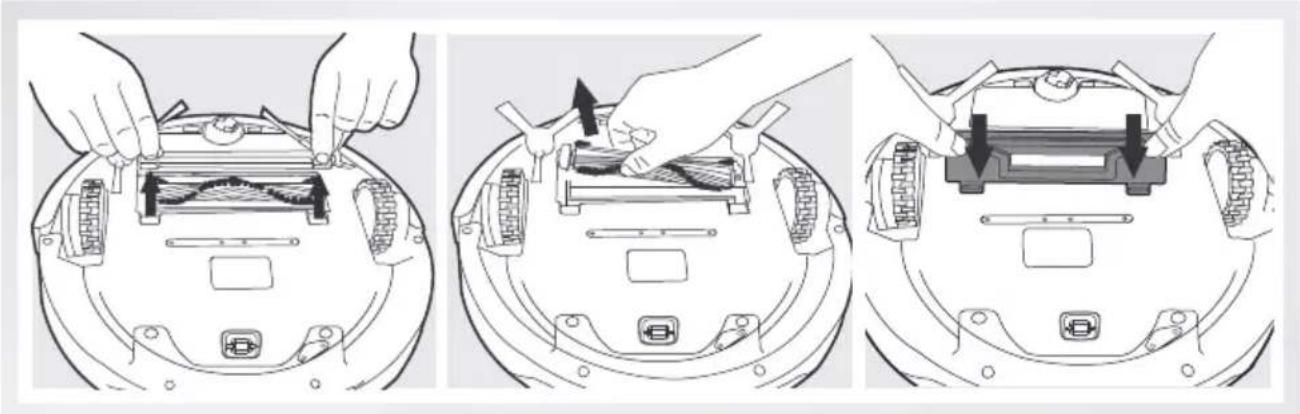

Installation de l'option Aspiration directe Retourner le robot. Appuyer sur les deux boutons de l'option Brosse principale et retirer le couvercle de la brosse principale. Retirer la brosse principale. Aligner les languettes de l'option Aspiration directe avec les logements prévus à cet effet à la base du robot. Appuyer jusqu'à ce que le composant s'enclenche.EN

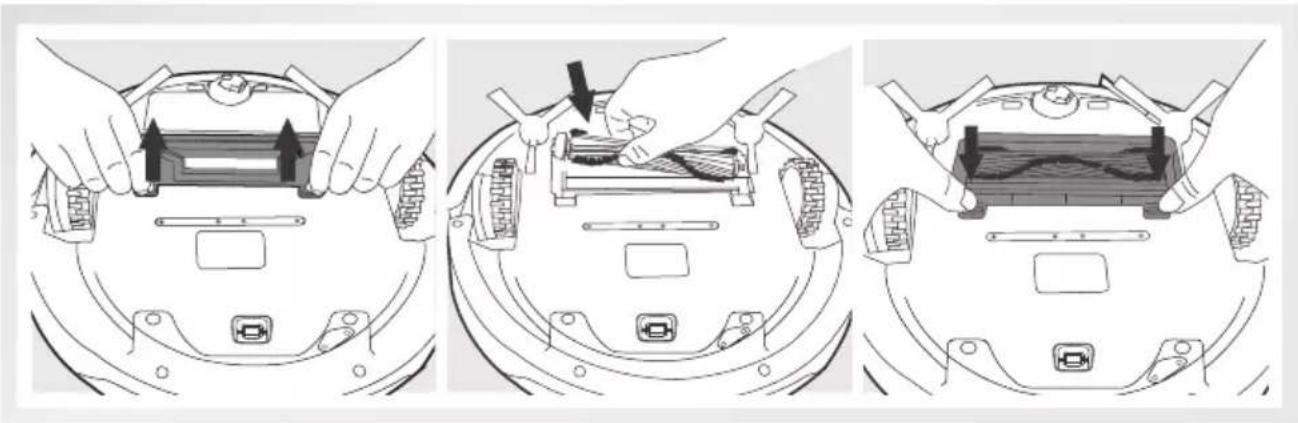

Installation de l'option Brosse principale Retourner le robot. Appuyer sur les deux boutons de l'option Aspiration directe et supprimer l'option Aspiration directe. Insérer la brosse principale en bas du robot. Aligner les languettes du couvercle de la brosse principale avec les logements prévus à cet effet en bas du robot. Appuyer jusqu'à ce que le composant s'enclenche.

3. Fonctionnement et programmationEN

3. Fonctionnement et programmation

3.7 Indicateur d'alarme et sons

Son d'alarme Voyant Problèmes Solution

Une fois le robot DEEBOT sous tension, le voyant d'état clignote deux fois, puis s'éteint. La batterie du robot DEEBOT est faible. Mettre le robot sous tension. Placer manuellement le robot sur la station d'accueil pour le recharger. Un bip Le voyant d'état clignote en ROUGE. Dysfonctionnement des roues motrices Retirer les cheveux ou autres débris des roues motrices. Deux bips Le voyant d'état clignote en ROUGE. Dysfonctionnement de la brosse principale Retirer les cheveux ou autres débris de la brosse principale. Trois bips Le voyant d'état clignote en ROUGE. Dysfonctionnement des roues motrices Retourner le robot. Appuyer sur les roues motrices pour entendre un clic. En l'absence de clic, contacter le service client. Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête. Éliminer les obstacles et redémarrer manuellement DEEBOT. Quatre bips Le voyant d'état clignote en ROUGE. Dysfonctionnement du réservoir à poussière Enlever le réservoir à poussière et le réinstaller correctement. Si le robot émet encore l'alarme, contacter le service client. Cinq bips Le voyant d'état clignote en ROUGE. Batterie faible Placer manuellement le robot sur la station d'accueil pour le recharger. Six bips Le voyant d'état clignote en ROUGE. Dysfonctionnement de la brosse latérale Retirer les cheveux ou autres débris de la brosse latérale. Sept bips Le voyant d'état clignote en ROUGE. Dysfonctionnement des capteurs antichute Dépoussiérer les capteurs antichute. Huit bips Le voyant d'état clignote en ROUGE. Le robot DEEBOT est hors tension lorsqu'il est en cours de charge. Mettre le robot sous tension. Si le robot DEEBOT détecte un problème et a besoin de votre aide, il émet des bips d'alarme et le voyant d'état s'allume.EN

Appuyer sur le bouton de déverrouillage et tirer pour ôter le réservoir. Retirer la plaque du chiffon de nettoyage, ainsi que le chiffon de nettoyage. Laver le chiffon de nettoyage et le faire sécher à plat.

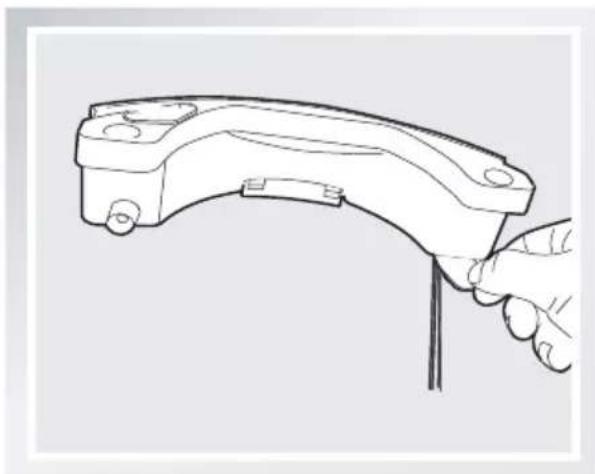

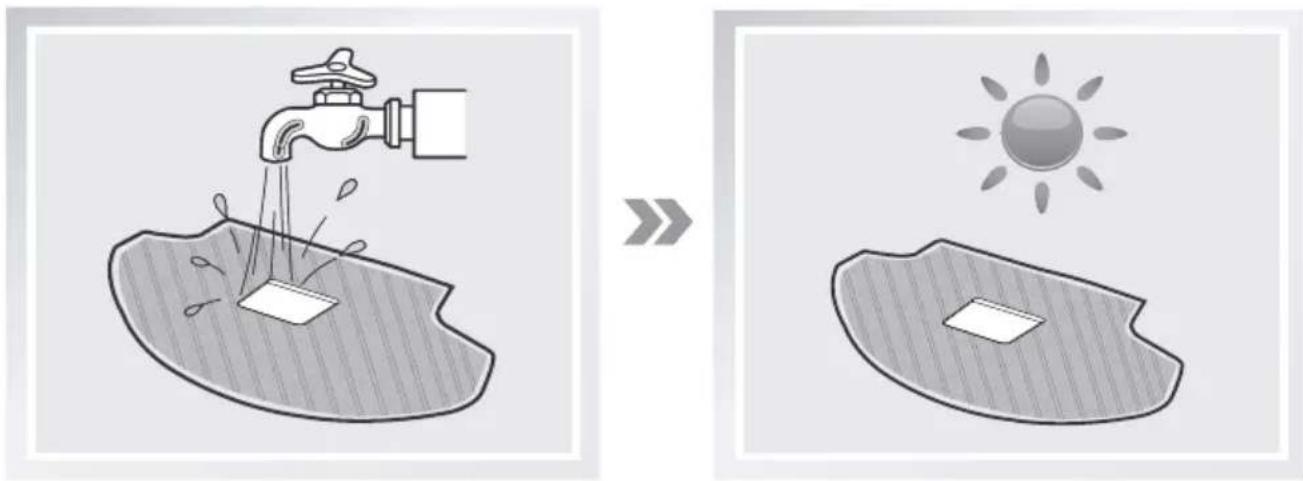

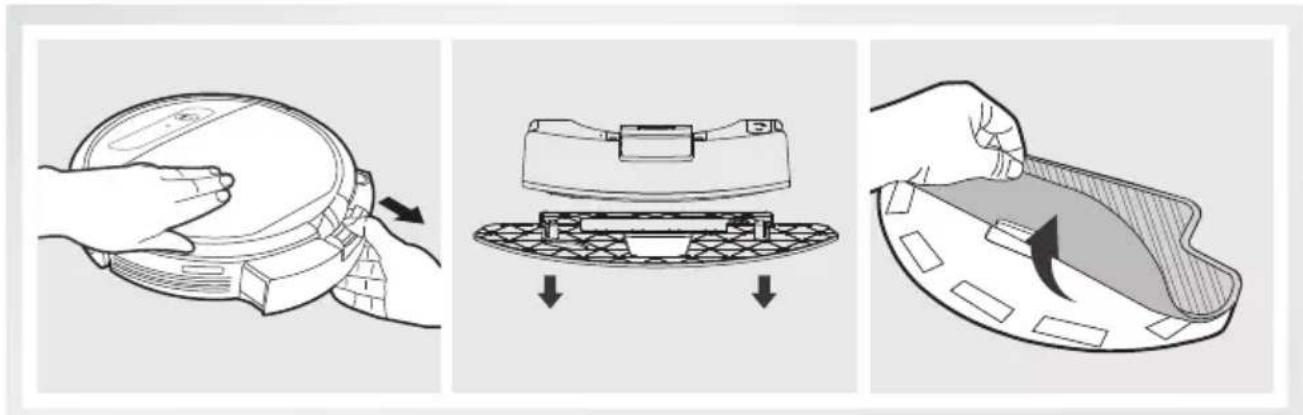

4.1 Système de lavage

Vider l'eau éventuellement présente dans le réservoir. Pour procéder au nettoyage et à l'entretien du robot DEEBOT, le mettre hors tension et débrancher la station d'accueil. Lorsque le robot DEEBOT a fini son cycle de lavage, retirer le réservoir d'eau. Nettoyer immédiatement le réservoir, le chiffon de nettoyage et la plaque du chiffon de nettoyage.

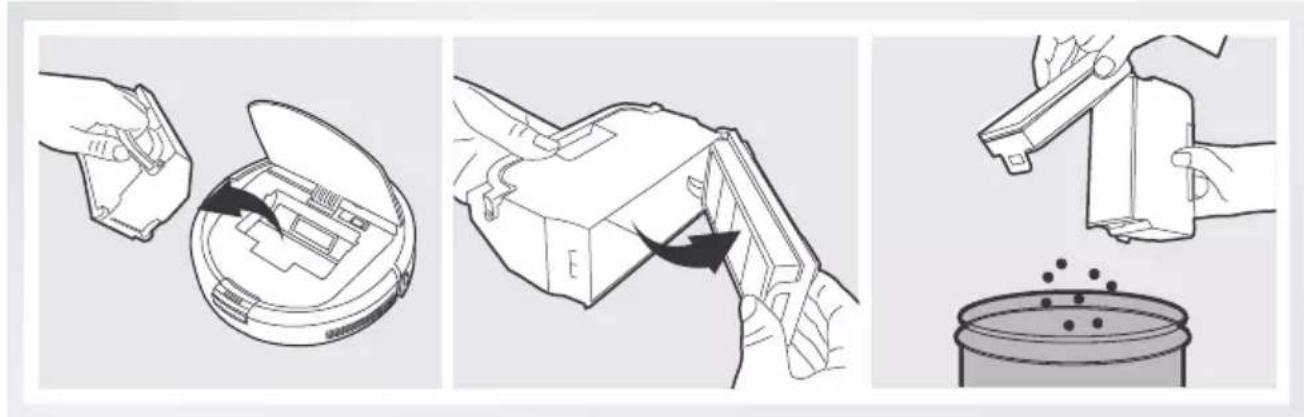

Ouvrir le capot supérieur du robot DEEBOT et retirer le réservoir à poussière. Ouvrir le couvercle du réservoir à poussière et vider le réservoir. Retirer les ltres. Tapoter le ltre haute efcacité pour le nettoyer. Ne pas rincer le ltre haute efcacité à l'eau.

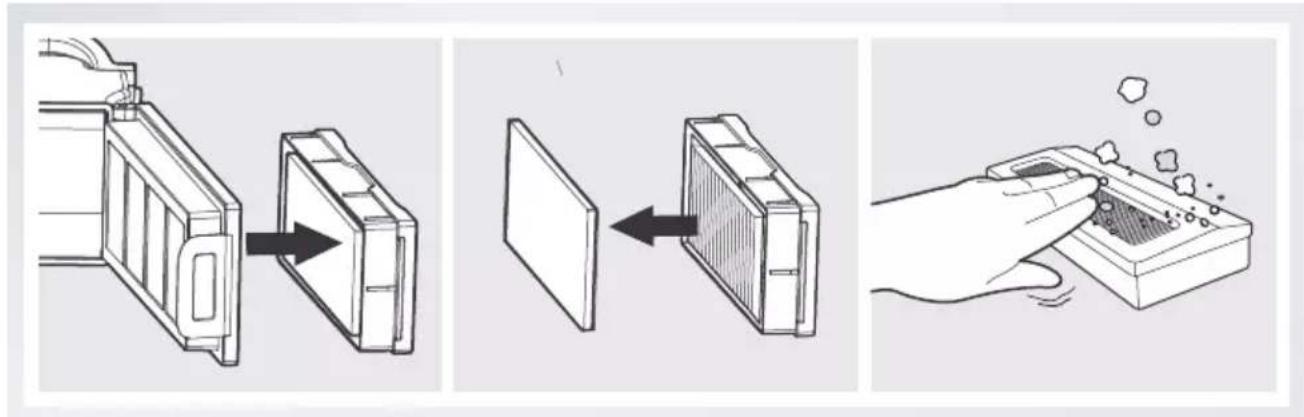

4.2 Réservoir à poussière et ltres

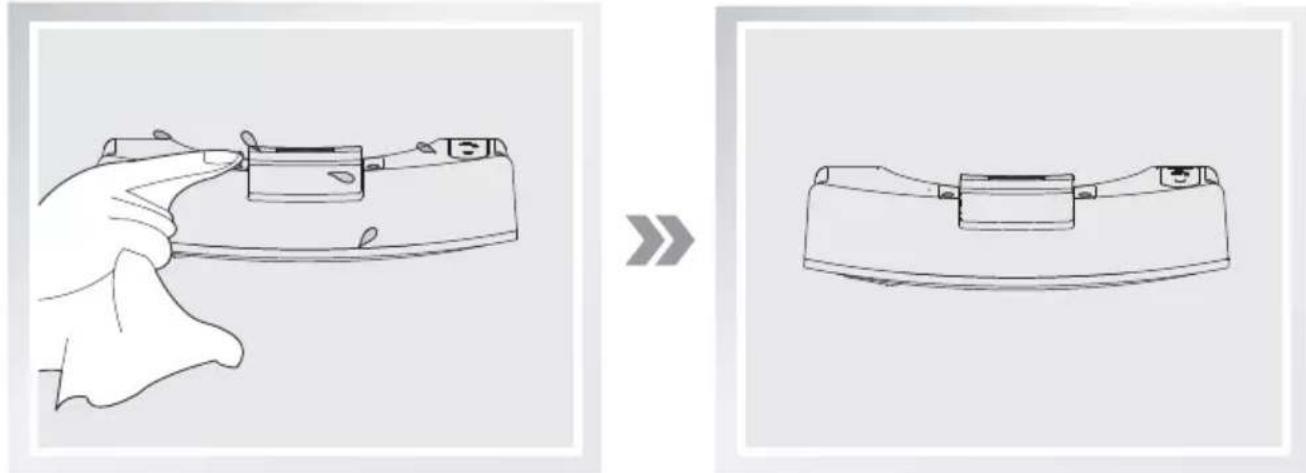

Essuyer l'extérieur du réservoir d'eau à l'aide d'un chiffon sec et le faire sécher à plat. Ne pas exposer à la lumière directe du soleil.EN

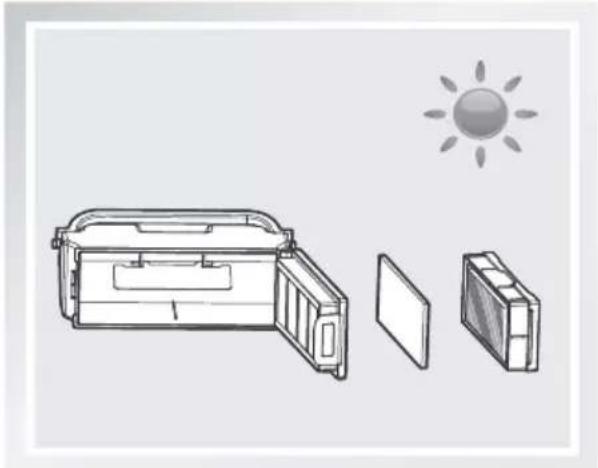

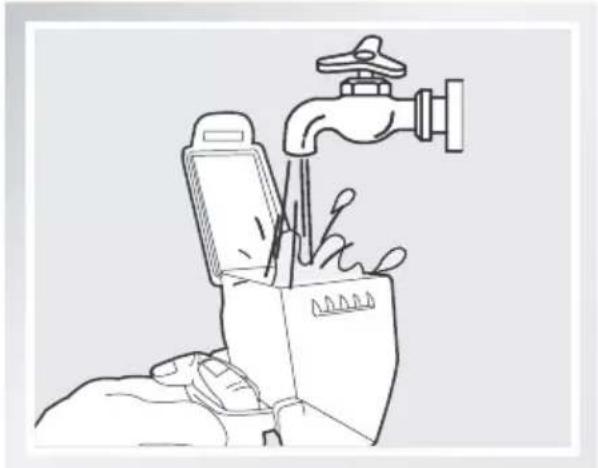

Rincer le ltre éponge, le réservoir à poussière et le let du ltre à l'eau courante. Sécher complètement le réservoir à poussière et le let du ltre avant de les réinstaller. Brosse principale Retourner le robot. Appuyer sur les deux boutons de l'option Brosse principale et retirer le couvercle. Retirer la brosse principale. Utiliser l'outil de nettoyage multifonction pour couper et retirer les cheveux emmêlés autour de la brosse principale. Retirer les cheveux ou débris de la brosse principale.

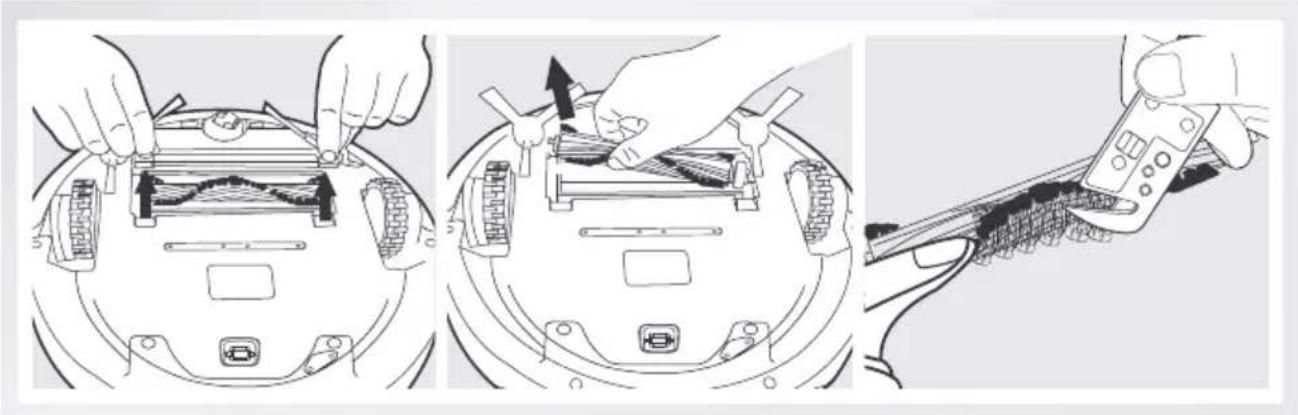

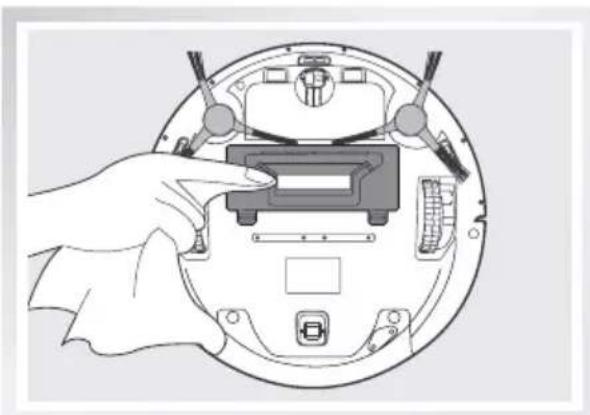

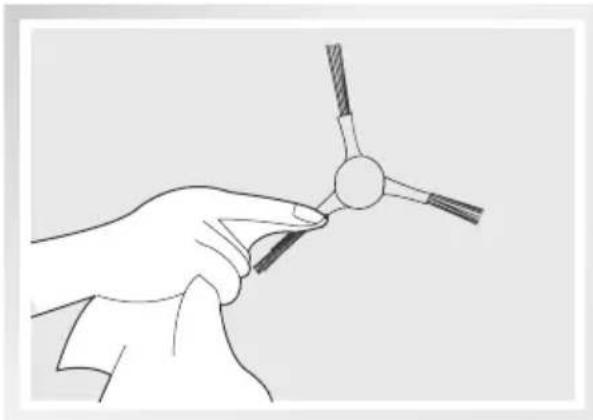

4.3 Brosse principale, option Aspiration directe et brosses latérales

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants. Option Aspiration directe Essuyer l'option Aspiration directe avec un chiffon sec.

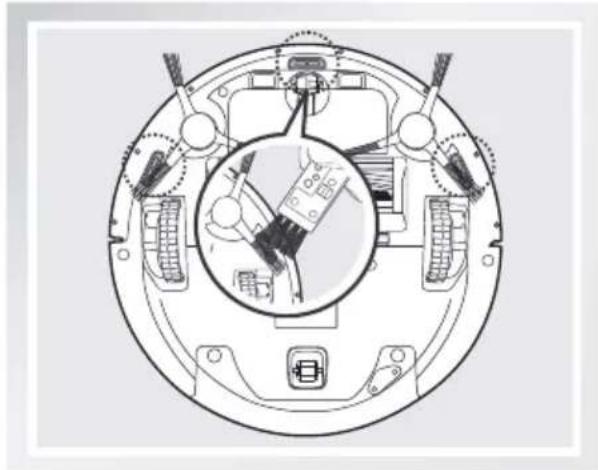

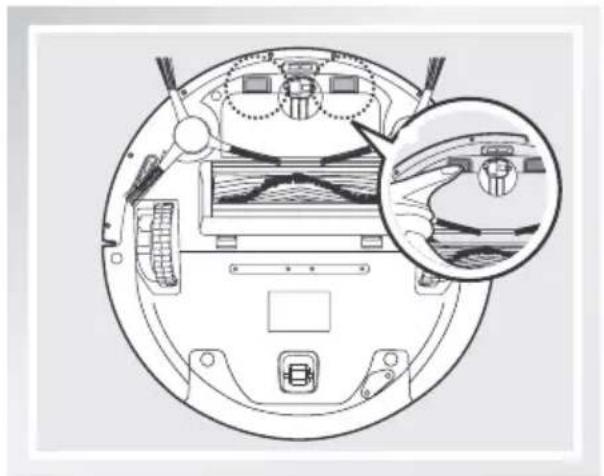

4.4 Autres composants

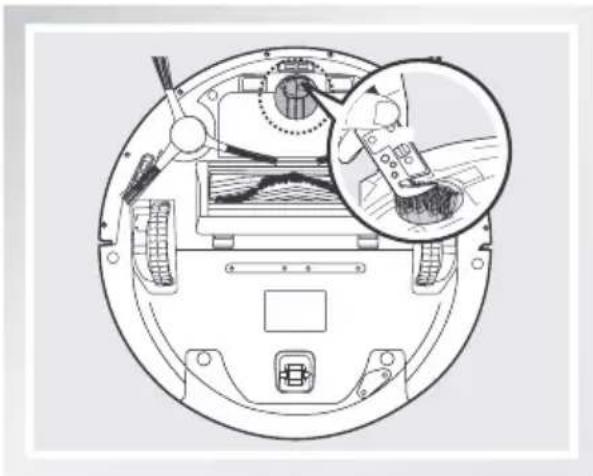

Utiliser l'outil de nettoyage multifonction pour couper et retirer les cheveux emmêlés autour de la roue universelle. Essuyer le pare-chocs avec la brosse de l'outil de nettoyage multifonction. Essuyer les capteurs antichute avec la brosse de l'outil de nettoyage multifonction an de maintenir leur efcacité. Brosses latérales Retirer les brosses latérales. Retirer les débris ou cheveux enroulés autour des brosses latérales avec l'outil de nettoyage multifonction fourni et les essuyer, ainsi que leurs emplacements.EN

Essuyer les contacts et les broches de la station d'accueil avec un chiffon sec an qu'ils gardent leur efcacité.

4.5 Entretien régulier

Remarque : ECOVACS fabrique divers assemblages et pièces de remplacement. Veuillez contacter le service clientèle pour plus d'informations sur les pièces de remplacement. Pour maintenir les performances optimales du robot DEEBOT, entretenir et remplacer ses composants à la fréquence suivante. Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants. Pièce du robot Fréquence d'entretien Fréquence de remplacement Chiffon de nettoyage Après chaque utilisation Tous les 50 lavages Réservoir à poussière/ Réservoir d'eau/Plaque du chiffon de nettoyage Après chaque utilisation / Brosse latérale Une fois toutes les 2 semaines Tous les 3 à 6 mois Brosse principale Une fois par semaine Tous les 6 à 12 mois Filtre éponge/Filtre haute efcacité Une fois par semaine (deux fois par semaine avec des animaux à la maison) Tous les 4 à 6 mois Roue universelle Capteurs antichute Pare-chocs Contacts de charge Broches de la station d'accueil Une fois par semaine /

Utiliser ce tableau pour identier et résoudre les problèmes courants liés à l'utilisation du robot DEEBOT. N°. Dysfonctionnement Causes possibles Solutions

Le robot DEEBOT ne se charge pas. Le robot DEEBOT n'est pas sous tension. Mettre le commutateur d'alimentation du robot sur la position de marche. Le robot DEEBOT n'a pas établi de connexion avec la station d'accueil. S'assurer que les contacts de charge du robot sont connectés aux broches de recharge. Déplacer le robot manuellement pour procéder à la connexion, si nécessaire. La station d'accueil est débranchée alors que le robot DEEBOT est sous tension, ce qui entraîne le déchargement de la batterie. Brancher la station d'accueil et vérier que le robot DEEBOT est sous tension. Laisser le robot DEEBOT sur la station d'accueil pour s'assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment. La batterie est complètement déchargée. Réactiver la batterie. Placer le robot DEEBOT sur la station d'accueil manuellement, le retirer après l'avoir laissé en charge pendant 3 minutes, répéter 3 fois cette opération, puis charger normalement.

Le robot DEEBOT ne retourne pas à la station d'accueil. La station d'accueil n'est pas placée correctement. Se reporter à la section 3.2 pour savoir comment positionner la station d'accueil correctement.

Le robot DEEBOT est confronté à un problème pendant le nettoyage et s'arrête. Le robot DEEBOT est bloqué par quelque chose au sol (cordons électriques, rideaux tombant au sol, frange de tapis, etc.). Le robot DEEBOT va tenter de résoudre le problème de diverses manières. Si cela ne fonctionne pas, vérier les brosses latérales et retirer tous les débris ou ôter manuellement les obstacles avant de redémarrer le robot.

N°. Dysfonctionnement Causes possibles Solutions

Le robot DEEBOT revient à la station d'accueil avant d'avoir terminé le nettoyage. Lorsque la charge de la batterie devient faible, le robot DEEBOT bascule automatiquement en mode de retour au chargeur et retourne à la station d'accueil pour se recharger tout seul. C'est normal. Il n’est pas nécessaire d’intervenir. Le temps de travail varie selon la surface du sol, la complexité de la pièce et le mode de nettoyage sélectionné. C'est normal. Il n’est pas nécessaire d’intervenir.

Le robot DEEBOT ne procède pas au nettoyage automatique à l'heure planiée. La fonction de planication intelligente ou de planication de l'heure est annulée. Se reporter à la section 3.4 pour plus de détails. Le robot DEEBOT est hors tension. Mettre le robot DEEBOT sous tension. La batterie du robot est faible. Laisser le robot DEEBOT sous tension et sur la station d'accueil pour s'assurer que sa batterie est totalement chargée et prête à fonctionner à tout moment. La tête d'aspiration du robot est bloquée et/ou ses composants sont encombrés par des débris. Mettre le robot hors tension, nettoyer le réservoir à poussière et retourner le robot. Nettoyer la tête d’aspiration du robot et les brosses latérales.

Le robot DEEBOT ne nettoie pas toute la surface à nettoyer. La zone doit être rangée. Retirer les petits objets présents sur le sol et ranger la zone à nettoyer avant le début du nettoyage.

N°. Dysfonctionnement Causes possibles Solutions

Télécommande défectueuse (la plage de commande effective est de 5 m (16')). Les piles de la télécommande doivent être remplacées. Les remplacer par de nouvelles piles en veillant à les installer correctement. Le robot DEEBOT est hors tension ou sa batterie est faible. S'assurer que le robot DEEBOT est sous tension et totalement chargé. Le signal infrarouge ne peut pas être transmis parce que l'émetteur infrarouge de la télécommande ou le récepteur infrarouge du robot DEEBOT sont sales. Utiliser un chiffon sec pour essuyer l'émetteur infrarouge de la télécommande et le récepteur infrarouge du robot DEEBOT. D'autres équipements gênent le signal infrarouge transmis au robot DEEBOT. Éviter d'utiliser la télécommande à proximité d'autres équipements utilisant des signaux infrarouges.

En cycle de lavage, l'eau ne s'écoule pas du réservoir. L'aimant de la plaque du chiffon de nettoyage se détache. Contacter le service clientèle. Le réservoir d'eau est vide. Remplir le réservoir d'eau. Les sorties d'eau sur le dessous du robot DEEBOT sont bloquées. Nettoyer les sorties d'eau, le cas échéant.EN
