BEDIENUNGSANLEITUNG DEEBOT OZMO 610 ECOVACS

Herzlichen Glückwunsch zum Kauf Ihres neuen DEEBOT von ECOVACS ROBOTICS! Wir hoffen, dass er viele Jahre lang zu Ihrer vollen Zufriedenheit arbeiten wird. Wir sind sicher, dass er Ihnen dabei helfen wird, Ihr Zuhause sauber zu halten, während Sie Ihre wertvolle Zeit für die angenehmen Dinge im Leben nutzen. Sollten Sie mit einer Situation konfrontiert sein, die in dieser Bedienungsanleitung nicht ausreichend behandelt wird, wenden Sie sich an das Kundenservicecenter, damit sich ein Techniker mit Ihrem speziellen Problem bzw. Ihrer Frage befassen kann. Weitere Informationen finden Sie auch auf der offiziellen Website von ECOVACS ROBOTICS: www.ecovacs.com Das Unternehmen behält sich im Sinne einer kontinuierlichen Verbesserung das Recht auf technische Änderungen und/oder Designänderungen an diesem Produkt vor. Vielen Dank, dass Sie sich für den DEEBOT entschieden haben. Live Smart. Enjoy Life.29

2. Lieferumfang und technische Daten ........................................................35

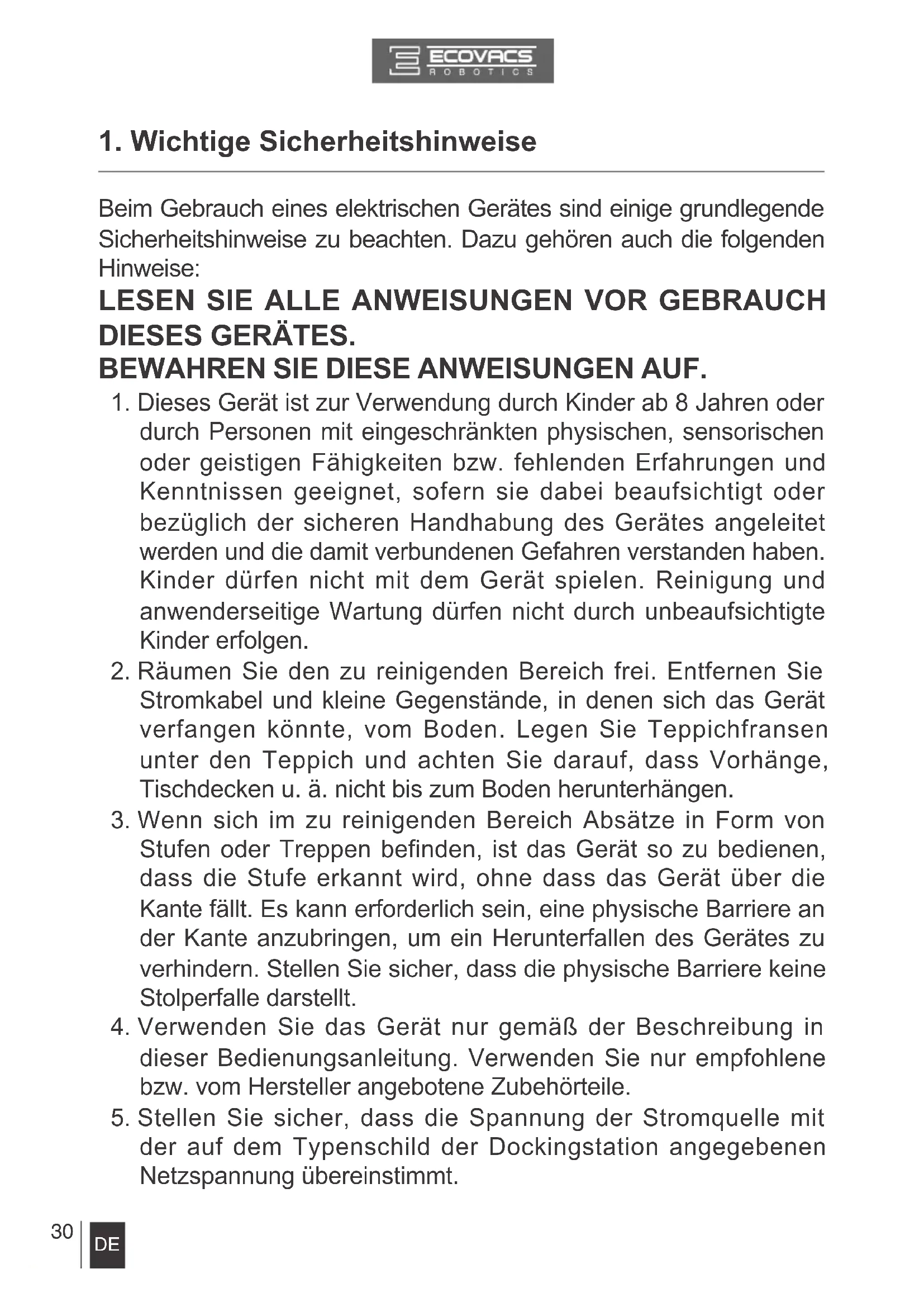

Beim Gebrauch eines elektrischen Gerätes sind einige grundlegende Sicherheitshinweise zu beachten. Dazu gehören auch die folgenden Hinweise:

LESEN SIE ALLE ANWEISUNGEN VOR GEBRAUCH

DIESES GERÄTES. BEWAHREN SIE DIESE ANWEISUNGEN AUF.

1. Dieses Gerät ist zur Verwendung durch Kinder ab 8 Jahren oder

durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie dabei beaufsichtigt oder bezüglich der sicheren Handhabung des Gerätes angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und anwenderseitige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räumen Sie den zu reinigenden Bereich frei. Entfernen Sie

Stromkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden. Legen Sie Teppichfransen unter den Teppich und achten Sie darauf, dass Vorhänge, Tischdecken u. ä. nicht bis zum Boden herunterhängen.

3. Wenn sich im zu reinigenden Bereich Absätze in Form von

Stufen oder Treppen befinden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern. Stellen Sie sicher, dass die physische Barriere keine Stolperfalle darstellt.

4. Verwenden Sie das Gerät nur gemäß der Beschreibung in

dieser Bedienungsanleitung. Verwenden Sie nur empfohlene bzw. vom Hersteller angebotene Zubehörteile.

5. Stellen Sie sicher, dass die Spannung der Stromquelle mit

der auf dem Typenschild der Dockingstation angegebenen Netzspannung übereinstimmt.

1. Wichtige Sicherheitshinweise31

6. Verwenden Sie das Gerät AUSSCHLIESSLICH für INNENRÄUME

im Haushalt. Verwenden Sie das Gerät nicht im Freien oder für kommerzielle oder industrielle Anwendungen.

7. Benutzen Sie nur den aufladbaren Original-Akku und die

Dockingstation, die vom Hersteller mit dem Gerät mitgeliefert wurde. Nicht wiederauadbare Batterien sind verboten. Informationen zum Akku nden Sie im Abschnitt „Technische Daten“.

8. Verwenden Sie das Gerät nicht ohne Staubbehälter bzw. Filter.

9. Verwenden Sie das Gerät nicht in Bereichen, in denen sich

brennende Kerzen oder zerbrechliche Gegenstände benden.

10. Verwenden Sie das Gerät nicht bei extrem hohen bzw. niedrigen

Umgebungstemperaturen (d. h. unterhalb von -5˚C bzw. oberhalb von 40˚C).

11. Halten Sie Haare, lose Kleidung, Finger und sonstige Körperteile

von jeder Öffnung und sich bewegenden Teilen fern.

12. Verwenden Sie das Gerät nicht in Räumen, in denen Babys

oder Kinder schlafen.

13. Verwenden Sie das Gerät nicht auf nassen Flächen oder auf

Flächen, auf denen Wasser steht.

14. Achten Sie darauf, dass das Gerät keine größeren Gegenstände

wie Steine, große Papierstückchen oder sonstige Gegenstände, die das Gerät verstopfen könnten, aufnimmt.

15. Verwenden Sie das Gerät nicht, um entzündliche oder

brennbare Materialien wie Benzin, Drucker- oder Kopierertoner aufzunehmen, und meiden Sie beim Gebrauch Bereiche, in denen diese Materialien anzutreffen sind.

16. Verwenden Sie das Gerät nicht, um Zigaretten, Streichhölzer,

heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.

17. Stecken Sie die genannten Gegenstände nicht in die

Staubeinsaugöffnung. Lassen Sie das Gerät nicht mit verstopfter Einsaugöffnung arbeiten. Halten Sie die Einsaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.

1. Wichtige Sicherheitshinweise32

1. Wichtige Sicherheitshinweise

18. Achten Sie darauf, dass das Netzkabel nicht beschädigt wird.

Ziehen oder tragen Sie das Gerät bzw. die Dockingstation nicht am Stromkabel, verwenden Sie das Stromkabel nicht als Haltegriff, klemmen Sie das Stromkabel nicht in einer geschlossenen Tür ein, und ziehen Sie es nicht über scharfe Kanten oder Ecken. Achten Sie darauf, dass das Gerät nicht über das Stromkabel fährt. Halten Sie das Netzkabel von heißen Flächen fern.

19. Wenn das Stromkabel beschädigt ist, muss es durch den

Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgehen.

20. Die Stromversorgung darf nicht repariert oder weiterverwendet

werden, wenn sie beschädigt oder defekt ist.

21. Verwenden Sie das Gerät nicht, wenn das Netzkabel oder die

Steckdose beschädigt sind. Verwenden Sie das Gerät oder die Dockingstation nicht, wenn es bzw. sie nicht einwandfrei funktioniert, heruntergefallen ist, beschädigt wurde, im Freien gelassen wurde oder mit Wasser in Berührung gekommen ist. Wenn das Netzkabel beschädigt ist, muss es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahr davon ausgeht.

22. Schalten Sie das Gerät vor dem Reinigen oder Warten aus

(Betriebsschalter auf AUS).

23. Vor dem Reinigen oder Warten der Dockingstation muss der

Stecker aus der Steckdose gezogen werden.

24. Entfernen Sie vor dem Entsorgen des Gerätes den Akku.

Nehmen Sie hierzu das Gerät aus der Dockingstation, und schalten Sie es aus (Betriebsschalter auf AUS).

25. Vor dem Entsorgen des Gerätes ist der Akku entsprechend den

örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.

26. Gebrauchte Akkus sind entsprechend den örtlichen Gesetzen

und Vorschriften zu entsorgen.

27. Verbrennen Sie das Gerät nicht, auch wenn es stark beschädigt

ist. Die Akkus können im Feuer explodieren.33

28. Wenn die Dockingstation längere Zeit nicht benutzt wird, ist sie

vom Stromnetz zu trennen.

29. Verwenden Sie das Gerät immer gemäß den Anweisungen in

dieser Bedienungsanleitung. ECOVACS ROBOTICS übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.

30. Der Roboter enthält Akkus, die nur durch geschultes Personal

ausgewechselt werden dürfen. Zum Auswechseln oder Entfernen des Akkus wenden Sie sich bitte an den Kundendienst.

31. Wenn der Roboter längere Zeit nicht benutzt wird, laden Sie

ihn zur Aufbewahrung vollständig auf und schalten Sie ihn aus. Trennen Sie außerdem die Dockingstation vom Netz.

Verwenden Sie zum Wiederauaden des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare Netzteil CH1630A.

33. Die Fernbedienung wird mit zwei nicht wiederaufladbaren

AAA-Batterien geliefert. Um die Batterien der Fernbedienung auszutauschen, drehen Sie die Fernbedienung um und drücken auf die Abdeckung des Batteriefachs, um diese zu entfernen. Nehmen Sie die Batterien heraus, und setzen Sie neue Batterien mit der richtigen Polzuordnung ein. Setzen Sie dann die Batteriefachabdeckung wieder auf.

34. Nicht wiederaufladbare Batterien dürfen nicht aufgeladen

35. Verschiedene Batterietypen oder neue und gebrauchte Batterien

dürfen nicht gemeinsam verwendet werden.

36. Die Batterien der Fernbedienung müssen mit der richtigen

Polarität eingesetzt werden.

37. Leere Batterien müssen aus dem Gerät entfernt und sicher

38. Wird die Fernbedienung längere Zeit nicht verwendet, so sollten

die Batterien herausgenommen werden.

39. Die Anschlussklemmen dürfen nicht kurzgeschlossen werden.

1. Wichtige Sicherheitshinweise34

1. Wichtige Sicherheitshinweise

Ordnungsgemäße Entsorgung dieses Produkts Diese Kennzeichnung gibt an, dass das Produkt EU-weit nicht mit dem Hausmüll entsorgt werden darf. Recyceln Sie das Gerät verantwortungsvoll, um die nachhaltige Wiederverwendung der Materialien zu unterstützen und mögliche Umwelt- oder Gesundheitsschäden durch eine unkontrollierte Abfallentsorgung zu vermeiden. Verwenden Sie zum Recyceln Ihres gebrauchten Gerätes entsprechende Rückgabe- und Sammelsysteme, oder wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben. Er kann das Produkt sicher entsorgen. Informationen zur EU-Konformitätserklärung erhalten Sie unter https://www.ecovacs.com/global/compliance Um das WLAN-Modul am DEEBOT zu deaktivieren, schalten Sie den Roboter EIN. Setzen Sie den Roboter in die Dockingstation, und vergewissern Sie sich, dass die Ladekontakte des DEEBOT mit den Steckkontakten der Dockingstation verbunden sind. Halten Sie die AUTO-Modus-Taste am Roboter 20 Sekunden lang gedrückt, bis der DEEBOT drei Mal piept. Um das WLAN-Modul am DEEBOT zu aktivieren, schalten Sie den Roboter AUS und anschließend wieder EIN. Das WLAN-Modul wird eingeschaltet, wenn der DEEBOT neu gestartet wird. Für EU-Länder Klasse IIKurzschlussfester SicherheitstransformatorSchaltnetzteilNur zur Verwendung in Innenräumen vorgesehen35

Roboter (4) Seitenbürsten (2) Wasch- und wiederverwendbare Mikrofaser- Reinigungstücher Hauptbürstenoption (vorinstalliert) Reinigungstuchplatte Dockingstation Fernbedienung mit Batterie Bedienungsanleitung Direkte Einsaugoption Filterschwamm und Feinstaublter Behälter

2. Lieferumfang und technische Daten36

2. Lieferumfang und technische Daten

Modell DD4G, DD4G.**(*=0-9) Betriebsspannung 12 V (Gleichstrom) Nennleistung 40 W Modell der Dockingstation CH1630A Eingangsnennspannung 100-240 V (Wechselstrom) Ausgangsnennspannung 20 V (Gleichstrom) Nennausgangsstrom 0.8 A Nennleistung 25 W Modell mit Fernbedienung RC1633 Eingangsspannung 3 V (Gleichstrom) Batterietyp für Fernbedienung AAA Nennspannung 1,5 V (Gleichstrom) Frequenzbänder 2412–2472 MHz Maximale RF-Leistung, die im Frequenzband übertragen wird Maximale PA-Ausgangsleistung bei 72,2 Mbit/s: 17,5 dBm Maximale PA-Ausgangsleistung im 11b-Modus: 21,5 dBm Leistung im ausgeschalteten Modus Unter 0,50 W Leistung im vernetzen Standby- Betrieb Unter 2,00 W

2.2 Technische Daten

Technische Daten und Konstruktionsspezikationen können im Rahmen der kontinuierlichen Produktverbesserung geändert werden. Die Ausgangsspannung des WLAN-Moduls beträgt unter 100 mW.37

2.3 Produktübersicht

Kollisionsschutzsensoren

4. Entriegelungsknopf für

15. Betriebsschalter

Multifunktions-Reinigungswerkzeug

1. Staubbehältergriff

2. Staubbehälterverriegelung

2. Lieferumfang und technische Daten38

2. Lieferumfang und technische Daten

Erweitertes Wischsystem

3. Reinigungstuchplatte

4. Wasch- und wiederverwendbares

Mikrofaser-Reinigungstuch

Dockingstation Fernbedienung

1. Infrarot-Signalerzeuger

2. Kontakte der Dockingstation

1. START-/PAUSE-Taste

2. Richtungssteuerungstasten

3. Taste für Rückkehr zur Ladestation

4. Taste für Randreinigung

5. Taste für Punktreinigung

3.1 Vor der Reinigung

Nehmen Sie sich vor Gebrauch des DEEBOT einen Moment Zeit, um den zu reinigenden Bereich sorgfältig zu kontrollieren und eventuell vorhandene Hindernisse zu entfernen. Bitte beobachten und unterstützen Sie den DEEBOT bei der ersten Reinigung. Entfernen Sie Stromkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden, und stellen Sie Möbel wie Stühle in dem zu reinigenden Bereich an den dafür vorgesehenen Platz. Schlagen Sie vor dem Gebrauch des Gerätes auf einem Vorleger oder auf kurzflorigem Teppich mit Fransen die Fransenkante unter den Teppich.

3. Bedienung und Programmierung40

3. Bedienung und Programmierung

Bitte beachten Sie, dass der Roboter mindestens 8 cm Durchfahrtshöhe benötigt, um bei der Reinigung problemlos unter Möbelstücke zu gelangen. Wenn sich im zu reinigenden Bereich eine Stufe oder eine Treppe bendet, stellen Sie bei der Bedienung des DEEBOT sicher, dass seine Absturzsensoren Stufenvorderkanten erkennen können. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Gerätes zu verhindern. Stehen Sie bitte nicht an engen Stellen wie z. B. in Fluren, da der DEEBOT sonst möglicherweise den zu reinigenden Bereich nicht erkennt.

Entfernen Sie vor Gebrauch den Schutzstreifen von der Stoßschiene des Roboters.41

Wenn der DEEBOT nicht reinigt, empfehlen wir, ihn eingeschaltet zu lassen und zu laden, anstatt ihn auszuschalten. Einsetzen der Seitenbürsten Setzen Sie die Seitenbürsten mit leichtem Druck in die entsprechend farbig markierten Öffnungen auf der Unterseite des DEEBOT ein, bis ein Klickgeräusch zu hören ist.

Einschalten des Geräts Öffnen Sie die obere Abdeckung des Roboters. Schalten Sie den Betriebsschalter des Roboters EIN. Der DEEBOT ist eingeschaltet, wenn er einen Signalton ausgibt und wenn die Taste AUTO-Modus dauerhaft leuchtet.

Aufstellung der Dockingstation Stellen Sie die Dockingstation auf einer ebenen Bodenfläche an die Wand. Die Basis befindet sich dabei senkrecht zum Boden. Halten Sie die unmittelbare Umgebung in einem Abstand von 1,5 m vor der Ladestation und 0,5 m seitlich davon frei von Gegenständen und reflektierenden Oberächen. Schließen Sie die Dockingstation ans Netz an.

3. Bedienung und Programmierung42

3. Bedienung und Programmierung

Sie können den Betrieb des DEEBOT unterbrechen, indem Sie die Taste AUTO-Modus auf dem DEEBOT oder auf der Fernbedienung drücken.

Sie können den DEEBOT vorwärts, rückwärts, nach rechts und nach links lenken, wenn er pausiert, indem Sie die Richtungstasten auf der Fernbedienung nutzen.

• Die Taste AUTO-Modus am Bedienfeld des Roboters hört auf zu leuchten, wenn der Roboter länger als 10 Minuten pausiert. Drücken Sie die Taste AUTO-Modus auf dem Roboter oder eine beliebige Taste auf der Fernbedienung, um den Ruhemodus des Roboters zu beenden.

Start Drücken Sie die Taste AUTO-Modus auf dem DEEBOT oder auf der Fernbedienung. Der DEEBOT startet sofort die Reinigung im AUTO-Modus.

Stellen Sie vor dem Laden sicher, dass der Betriebsschalter des Roboters auf EIN steht.

• Die Taste AUTO-Modus blinkt, wenn der DEEBOT geladen wird. Die Taste AUTO-Modus leuchtet nicht mehr, wenn der DEEBOT vollständig geladen ist.

• Nach Beendigung des Reinigungsvorgangs oder bei niedrigem Akkuladestand fährt der DEEBOT selbständig zum Auaden die Dockingstation an. Der DEEBOT kann auch jederzeit zur Dockingstation zurückgesendet werden, indem Sie die Taste für die Rückkehr zur Ladestation auf der Fernbedienung drücken.

• Leeren Sie das Restwasser aus dem Behälter aus, und entfernen Sie die Reinigungstuchplatte, bevor Sie mit dem Ladevorgang des DEEBOT beginnen. Setzen Sie den DEEBOT in die Dockingstation, und vergewissern Sie sich, dass sich die Kontakte der Dockingstation und die Ladekontakte des DEEBOT berühren. Laden Sie den DEEBOT vor dem ersten Gebrauch mindestens 4 Stunden lang auf.

Halten Sie den DEEBOT über die PAUSE-Funktion an. Öffnen Sie die obere Abdeckung des Roboters. Bringen Sie den Betriebsschalter in die Stellung „AUS“Wählen Sie das Reinigungsmuster basierend auf den Bodenarten aus.Das Zufallsreinigungsmuster sollte bei der Reinigung von Teppichböden gewählt werden. Im Zufallsmuster bewegt sich der DEEBOT geradlinig und wechselt die Richtung, wenn er auf ein Hindernis stößt.Das programmierte Reinigungsmuster ist das Standardmuster des Roboters und sollte bei der Reinigung blanker Böden gewählt werden. Beim programmierten Reinigungsmuster plant der Roboter die efzienteste Route, führt die Reinigung in geraden Vorwärts- und Rückwärtsbahnen durch und kehrt zu Stellen zurück, die er nicht erreicht hat. Anschließend reinigt er die Ecken und schließt dann den Reinigungsvorgang ab. Wenn der DEEBOT nicht reinigt, empfehlen wir, ihn eingeschaltet (Betriebsschalter EIN) zu lassen und zu laden. Bei Modellen mit App-Konnektivität können verschiedene Funktionen über die ECOVACS-App ausgeführt werden.

3.3 Wahl des Reinigungsmusters und des Reinigungsmodus

Der DEEBOT hat 2 Reinigungsmuster und mehrere Reinigungsmodi, die ausgewählt werden können, um unterschiedliche Böden möglichst effektiv zu reinigen. Reinigungsmuster und Reinigungsmodi können sowohl über die Fernbedienung als auch über die ECOVACS-App ausgewählt werden.Wahl des ReinigungsmustersZufallsreinigungsmusterProgrammiertes Reinigungsmuster (Standardmuster) OFF

3. Bedienung und Programmierung44

3. Bedienung und Programmierung

Doppelklicken Sie auf die Taste AUTO auf dem Roboter. Das Reinigungsmuster wird gewechselt, wenn der DEEBOT zwei Pieptöne von sich gibt. Reinigungsmuster können auch über die ECOVACS-App gewählt werden. Der DEEBOT verwendet das gewählte Reinigungsmuster bei der Reinigung im AUTO-Modus. Wahl des Reinigungsmodus Bei Wahl des programmierten Reinigungsmusters passiert Folgendes:

Der DEEBOT plant während der Reinigung automatisch seine Route. Wird der Roboter während des Reinigungsvorgangs pausiert, manuell bewegt oder mit der Fernbedienung gesteuert, berechnet der DEEBOT die Route neu und beginnt von vorn. Um efzient zu arbeiten, vermeiden Sie daher während der Reinigung, die Fernbedienung einzusetzen oder den DEEBOT manuell zu bewegen.

• Der DEEBOT kann zwischenzeitlich pausieren, um seinen Reinigungsweg neu zu berechnen. Dies ist normal. Haben Sie dann ein wenig Geduld, die Häugkeit und Dauer der Pausen hängt von der Komplexität des Raums ab.

• Wenn in der zu reinigenden Umgebung sowohl blanke Böden als auch Teppiche vorhanden sind, sollte zwischen den verschiedenen Bodenarten für Barrieren gesorgt werden (z. B. eine geschlossene Tür), und die entsprechenden Reinigungsmuster sollten gewählt werden. Wenn Sie beide Bodenarten in einem Reinigungsvorgang reinigen möchten, wählen Sie das Zufallsreinigungsmuster. Reinigung im AUTO-Modus Dies ist der am häugsten benutzte Modus, der sich hervorragend zur täglichen Reinigung eignet.

Der AUTO-Modus reinigt mit dem im vorherigen Schritt ausgewählten Reinigungsmuster. Für Teppichböden ist das Zufallsreinigungsmuster am besten. Für blanke Böden ist das programmierte Reinigungsmuster am besten.

Wenn der Reinigungsvorgang beendet ist, kehrt der DEEBOT zur Dockingstation zurück.

• Erhöhen Sie die Saugkraft des Roboters über die App, wenn sich der Roboter im AUTO- Reinigungsmodus bendet. Drücken Sie in der App für maximale Saugkraft. Drücken Sie , um wieder zur normalen Saugkraft zurückzukehren. Wenn Sie die maximale Saugkraft aktivieren, wird mehr Akkuleistung verbraucht.45

Randreinigungsmodus Dieser Modus eignet sich besonders gut für die Reinigung von Ecken und Rändern in einem Raum. Im Randreinigungs-Modus reinigt der DEEBOT am Rand entlang (z. B. an der Wand).

Der DEEBOT kann über die ECOVACS-App wöchentlich programmiert werden, die Reinigung mehrmals täglich zu bestimmten Uhrzeiten durchzuführen.

3.4 Programmieren des Roboters

Punktreinigungsmodus (1–5 Minuten) Diese Betriebsart eignet sich für stark verschmutzte bzw. verstaubte Bereiche. Im Punktreinigungsmodus arbeitet der DEEBOT gezielt in einem bestimmten zu reinigenden Bereich.

• Leeren Sie den Behälter, und entfernen Sie die Reinigungstuchplatte vor der Reinigung von Teppichböden.

• Schlagen Sie während des Gebrauchs des Wischsystems die Kanten von Teppichvorlegern um, sodass sie vom DEEBOT ausgespart werden.

• Wenn der DEEBOT den Wischvorgang abgeschlossen hat, leeren Sie das Restwasser aus dem Behälter aus.

• Leeren Sie das Restwasser aus dem Behälter aus, und entfernen Sie die Reinigungstuchplatte, bevor Sie mit dem Ladevorgang des DEEBOT beginnen.

• Lassen Sie den Behälter immer installiert, wenn der Roboter den Reinigungsvorgang durchführt oder aufgeladen wird.

3.5 Optionales Wischsystem

Der DEEBOT verfügt über ein optionales Wischsystem, das ein wasch- und wiederverwendbares Mikrofaser-Reinigungstuch und eine Reinigungstuchplatte nutzt, die an einem integrierten Wasserbehälter angebracht sind. Das wasch- und wiederverwendbare Reinigungstuch wischt automatisch feucht und hinterlässt einen makellos sauberen Boden.

3. Bedienung und Programmierung46

3. Bedienung und Programmierung

Füllen Sie Wasser in den Behälter.

Befestigen Sie das Reinigungstuch. Bringen Sie dann die Reinigungstuchplatte und den Behälter an.

Bodenreiniger Empfehlung Für ein optimales Reinigungsergebnis nutzen Sie BotClean, den von ECOVACS empfohlenen Bodenreiniger. Er sorgt für noch mehr Glanz und einen angenehmen Duft.47

3. Bedienung und Programmierung

Start Wählen Sie den gewünschten Reinigungsmodus. Der DEEBOT fegt, löst, saugt und wischt im gewählten Modus.

1. Für eine optimale Sauberkeit füllen Sie zuerst die gesamte Flüssigkeit in den leeren Wassertank.

2. Füllen Sie dann den Tank mit Wasser auf.

• Das Produkt ist auf dem deutschen und spanischen Markt erhältlich48

Der Roboter verfügt über 2 je nach Bedarf umschaltbare Saugoptionen. Hauptbürstenoption: Die beste Wahl für die Tiefenreinigung mit einer Kombination aus der Hauptbürste und starker Saugkraft. Der Einsatz für die Hauptbürstenoption ist im DEEBOT vorinstalliert. Direkte Einsaugoption: Die beste Wahl für die tägliche Reinigung, bei der die Hauptbürste zum direkten Einsaugen entfernt wird. Diese Saugoption wurde speziell dafür entwickelt, Haare ohne Verheddern einzusaugen.

3.6 Auswahl einer Saugoption

Installieren der direkten Einsaugoption Drehen Sie den Roboter um. Drücken Sie beide Tasten am Hauptbürsteneinsatz und entfernen Sie die Abdeckung der Hauptbürste. Nehmen Sie die Hauptbürste heraus. Richten Sie die Arretierungen des Einsatzes für die direkte Einsaugoption an den Öffnungen auf der Unterseite des Roboters aus. Drücken Sie, bis das Bauteil hörbar einrastet.

3. Bedienung und Programmierung49

3. Bedienung und Programmierung

Installieren der Hauptbürstenoption Drehen Sie den Roboter um. Drücken Sie beide Tasten am Einsatz für die direkte Einsaugoption und nehmen Sie den Einsatz heraus. Bringen Sie die Hauptbürste an die Unterseite des Roboters an. Richten Sie die Arretierungen der Hauptbürstenabdeckung an den Öffnungen auf der Unterseite des Roboters aus. Drücken Sie, bis das Bauteil hörbar einrastet.

3.7 Alarmanzeige und -töne

Falls der DEEBOT eine Störung entdeckt und Ihre Unterstützung benötigt, wird ein Alarmton ausgegeben oder die Statusleuchte leuchtet auf. Alarmton Anzeige Störung Lösung

Die Statusleuchte blinkt zweimal und erlischt, wenn der DEEBOT eingeschaltet wird. Der Akku des DEEBOT ist fast leer. Schalten Sie den Roboter EIN. Setzen Sie den Roboter manuell in die Dockingstation, und laden Sie ihn. Ein Piepton Die Statusleuchte blinkt ROT. Antriebsradstörung Prüfen Sie die Antriebsräder auf verhedderte Haare oder Verunreinigungen, und reinigen Sie diese. Zwei Pieptöne Die Statusleuchte blinkt ROT. Störung der Hauptbürste Prüfen Sie die Hauptbürste auf verhedderte Haare oder Verunreinigungen, und reinigen Sie diese.50

3. Bedienung und Programmierung

Alarmton Anzeige Störung Lösung Drei Pieptöne Die Statusleuchte blinkt ROT. Antriebsradstörung Drehen Sie den Roboter um. Drücken Sie auf die Antriebsräder und prüfen Sie, ob ein Einrastgeräusch zu hören ist. Wenn kein Einrastgeräusch zu hören ist, nehmen Sie Kontakt zum Kundendienst auf. Der DEEBOT hat während des Betriebs Funktionsstörungen und hält an. Entfernen Sie die Hindernisse von Hand und starten Sie den DEEBOT erneut. Vier Pieptöne Die Statusleuchte blinkt ROT. Störung des Staubbehälters Entfernen Sie den Staubbehälter, und bringen Sie ihn wieder ordnungsgemäß an. Wenn der Roboter immer noch einen Alarmton ausgibt, nehmen Sie Kontakt zum Kundendienst auf. Fünf Pieptöne Die Statusleuchte blinkt ROT. Niedriger Akkuladestand Setzen Sie den Roboter zum Auaden manuell in die Dockingstation. Sechs Pieptöne Die Statusleuchte blinkt ROT. Störung der Seitenbürste Prüfen Sie die Seitenbürste auf verhedderte Haare oder Verunreinigungen, und reinigen Sie diese. Sieben Pieptöne Die Statusleuchte blinkt ROT. Störung des Absturzsensors Prüfen Sie die Absturzsensoren auf Staub, und reinigen Sie diese. Acht Pieptöne Die Statusleuchte blinkt ROT. Der DEEBOT ist während des Ladevorgangs ausgeschaltet. Schalten Sie den Roboter EIN.51

Drücken Sie den Entriegelungsknopf, und ziehen Sie den Behälter heraus, um ihn zu entfernen. Entfernen Sie die Reinigungstuchplatte und das Reinigungstuch. Waschen Sie das Reinigungstuch, und breiten Sie es anschließend zum Trocknen aus.

Leeren Sie das Restwasser aus dem Behälter. Schalten Sie den DEEBOT AUS, und trennen Sie die Dockingstation vom Netz, bevor Sie Reinigungs- oder Wartungsarbeiten am Gerät durchführen. Wenn der DEEBOT den Wischvorgang abgeschlossen hat, entfernen Sie den Behälter vom DEEBOT, und reinigen Sie dann sofort den Behälter, das Reinigungstuch und die Reinigungstuchplatte.

Öffnen Sie die obere Abdeckung des Roboters, und nehmen Sie den Staubbehälter heraus. Öffnen Sie die Abdeckung des Staubbehälters, und leeren Sie diesen. Entfernen Sie die Filter. Klopfen Sie den Staub aus dem Feinstaublter. Spülen Sie ihn nicht unter ießendem Wasser aus.

4.2 Staubbehälter und Filter

Wischen Sie die Außenseite des Behälters mit einem trockenen Tuch ab, und lassen Sie den Behälter anschließend trocknen. Vermeiden Sie direkte Sonneneinstrahlung.

Spülen Sie den Filterschwamm, den Staubbehälter und den Filter unter ießendem Wasser aus. Trocknen Sie den Staubbehälter und die Filter vollständig, bevor Sie sie wieder einsetzen. Hauptbürste Drehen Sie den Roboter um. Drücken Sie beide Tasten am Hauptbürsteneinsatz und entfernen Sie die Abdeckung der Hauptbürste. Nehmen Sie die Hauptbürste heraus. Haare, die sich eventuell um die Hauptbürste gewickelt haben, lassen sich mit dem Multifunktions-Reinigungswerkzeug durchschneiden und entfernen. Reinigen Sie die Hauptbürste von Haaren oder Rückständen.

4.3 Hauptbürste, direkte Einsaugoption und Seitenbürsten

Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Direkte Einsaugoption Wischen Sie die direkte Einsaugoption mit einem trockenen Tuch ab.54

4.4 Sonstige Bauteile

Haare, die sich eventuell um das Universalrad gewickelt haben, lassen sich mit dem Multifunktions-Reinigungswerkzeug entfernen. Reinigen Sie die Stoßschiene mit der Bürste des Multifunktions-Reinigungswerkzeugs. Reinigen Sie die Absturzsensoren mit der Bürste des Multifunktions-Reinigungswerkzeugs, um deren Effektivität zu gewährleisten. Seitenbürsten Nehmen Sie die Seitenbürsten heraus. Entfernen Sie mögliche Haare oder Rückstände, die sich um die Seitenbürsten gewickelt haben, mit dem mitgelieferten Multifunktions-Reinigungswerkzeug, und wischen Sie die Öffnungen mit einem sauberen Tuch ab.

Wischen Sie die Ladekontakte des Roboters und die Kontakte der Dockingstation mit einem trockenen Tuch ab, damit sie voll funktionsfähig bleiben.

4.5 Regelmäßige Wartung

Hinweis: ECOVACS stellt verschiedene Ersatzteile und -baugruppen her. Wenden Sie sich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten. Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führen Sie die Wartung und den Austausch der Komponenten gemäß der nachfolgend angegebenen Häugkeit aus. Für die einfache Wartung wird ein Multifunktions-Reinigungswerkzeug bereitgestellt. Bitte gehen Sie vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Roboterkomponente Wartungshäugkeit Austauschhäugkeit Reinigungstuch Nach jeder Verwendung Nach jeweils 50 Waschvorgängen Staubbehälter/ Behälter/ Reinigungstuchplatte Nach jeder Verwendung / Seitenbürste Einmal alle zwei Wochen Alle drei bis sechs Monate Hauptbürste Einmal wöchentlich Alle sechs bis zwölf Monate Filterschwamm/ Feinstaublter Einmal wöchentlich (zweimal wöchentlich bei Haustieren) Alle vier bis sechs Monate Universalrad Absturzsensoren Stoßschiene Ladekontakte Kontakte der Dockingstation Einmal wöchentlich /56

Diese Übersicht dient der Behebung allgemeiner Störungen am DEEBOT. Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT lädt nicht. Der DEEBOT ist nicht eingeschaltet. Schalten Sie den Betriebsschalter des Roboters EIN. Der DEEBOT hat keinen Kontakt zur Dockingstation. Stellen Sie sicher, dass die Ladekontakte des Roboters die Kontakte der Dockingstation berühren. Sie können den Roboter ggf. auch manuell bewegen, um den Kontakt herzustellen. Die Dockingstation ist vom Netz getrennt, während der DEEBOT eingeschaltet ist. Dadurch entlädt sich der Akku. Schließen Sie die Dockingstation ans Netz an, und stellen Sie sicher, dass der DEEBOT eingeschaltet ist. Lassen Sie den DEEBOT in der Dockingstation, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist. Der Akku ist vollständig entladen. Reaktivieren Sie den Akku. Setzen Sie den DEEBOT manuell in die Dockingstation, entnehmen Sie ihn nach einer Ladezeit von 3 Minuten, und wiederholen Sie diesen Vorgang dreimal. Laden Sie das Gerät anschließend normal auf.

Der DEEBOT kann nicht zur Dockingstation zurückkehren. Die Dockingstation wurde nicht ordnungsgemäß aufgestellt. Weitere Informationen zum ordnungsgemäßen Aufstellen der Dockingstation nden Sie in Abschnitt 3.2.

Der DEEBOT hat während des Betriebs Funktionsstörungen und hält an. Auf dem Boden liegende Gegenstände (Stromkabel, bis zum Boden reichende Vorhänge, Teppichfransen eines Vorlegers o. Ä.) haben sich im DEEBOT verfangen. Der DEEBOT unternimmt mehrere Versuche, um sich aus der Situation zu befreien. Wenn ihm dies nicht gelingt, prüfen Sie die Seitenbürsten, und entfernen Sie mögliche Rückstände, die sich um die Seitenbürsten gewickelt haben, bzw. entfernen Sie die Hindernisse von Hand, und starten Sie das Gerät neu.

5. Fehlerbehandlung57

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Der DEEBOT kehrt zur Dockingstation zurück, bevor er den Reinigungsvorgang beendet hat. Bei niedrigem Akkuladestand wechselt der DEEBOT automatisch in den Modus „Rückkehr zur Ladestation“ und kehrt zum Auaden zur Dockingstation zurück. Dies ist normal. Keine Lösung erforderlich. Die Arbeitszeit schwankt je nach Oberächenbeschaffenheit des Bodens, der Raumaufteilung und der gewählten Betriebsart. Dies ist normal. Keine Lösung erforderlich.

Der DEEBOT reinigt zur festgelegten Zeit nicht automatisch. Die Funktion „Intelligente Programmierung“ oder „Zeitprogrammierung“ wurde deaktiviert. Weitere Informationen nden Sie in Abschnitt 3.4. Der DEEBOT ist ausgeschaltet. Schalten Sie den DEEBOT EIN. Der Akkuladestand ist niedrig. Lassen Sie den DEEBOT eingeschaltet in der Dockingstation, um sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist. Die Einsaugöffnung des Roboters ist verstopft, und/oder an seinen Geräteteilen haben sich Verunreinigungen verfangen. Schalten Sie den Roboter AUS, leeren Sie den Staubbehälter, und drehen Sie den Roboter um. Reinigen Sie die Einsaugöffnung und die Seitenbürsten des Roboters.

DEEBOT ndet den zu reinigenden Bereich nicht. Der zu reinigende Bereich muss aufgeräumt werden. Entfernen Sie kleine Gegenstände vom Boden, und räumen Sie den zu reinigenden Bereich auf, bevor der DEEBOT mit dem Reinigungsvorgang beginnt.58

Nr. Funktionsstörung Mögliche Ursachen Fehlerbehebung

Die Fernbedienung funktioniert nicht (der Wirkungsbereich der Fernbedienung beträgt 5 m). Die Batterien der Fernbedienung müssen gewechselt werden. Wechseln Sie die Batterien, und stellen Sie sicher, dass die neuen Batterien richtig eingesetzt sind. Der DEEBOT ist ausgeschaltet, oder der Akkuladestand des Roboters ist niedrig. Schalten Sie den DEEBOT EIN und stellen Sie sicher, dass er geladen ist. Das Gerät empfängt kein Infrarot-Signal, weil der Infrarot-Sender der Fernbedienung oder der Infrarot-Empfänger am DEEBOT verschmutzt ist. Wischen Sie den Infrarot-Sender der Fernbedienung und den Infrarot- Empfänger am DEEBOT mit einem sauberen und trockenen Tuch ab. Das Infrarot-Signal zum DEEBOT wird durch ein anderes Gerät gestört. Verwenden Sie die Fernbedienung nicht in der Nähe anderer Geräte, die Infrarot-Signale senden.

Aus dem Behälter kommt kein Wasser, wenn der DEEBOT den Wischvorgang durchführt. Der Magnet an der Reinigungstuchplatte löst sich. Wenden Sie sich an den Kundendienst. Im Reservoir bendet sich kein Wasser mehr. Füllen Sie Wasser in den Behälter. Die Wasserauslässe auf der Unterseite des DEEBOT sind verstopft. Überprüfen Sie die Wasserauslässe auf der Unterseite, und reinigen Sie sie.

5. FehlerbehandlungEN

5. Lassen Sie den DEEBOT eingeschaltet in der Dockingstation, um

sicherzugehen, dass der Akku jederzeit für den Reinigungsvorgang geladen ist.
