Deebot T20 Omni - Staubsauger ECOVACS - Kostenlose Bedienungsanleitung

BEDIENUNGSANLEITUNG Deebot T20 Omni ECOVACS

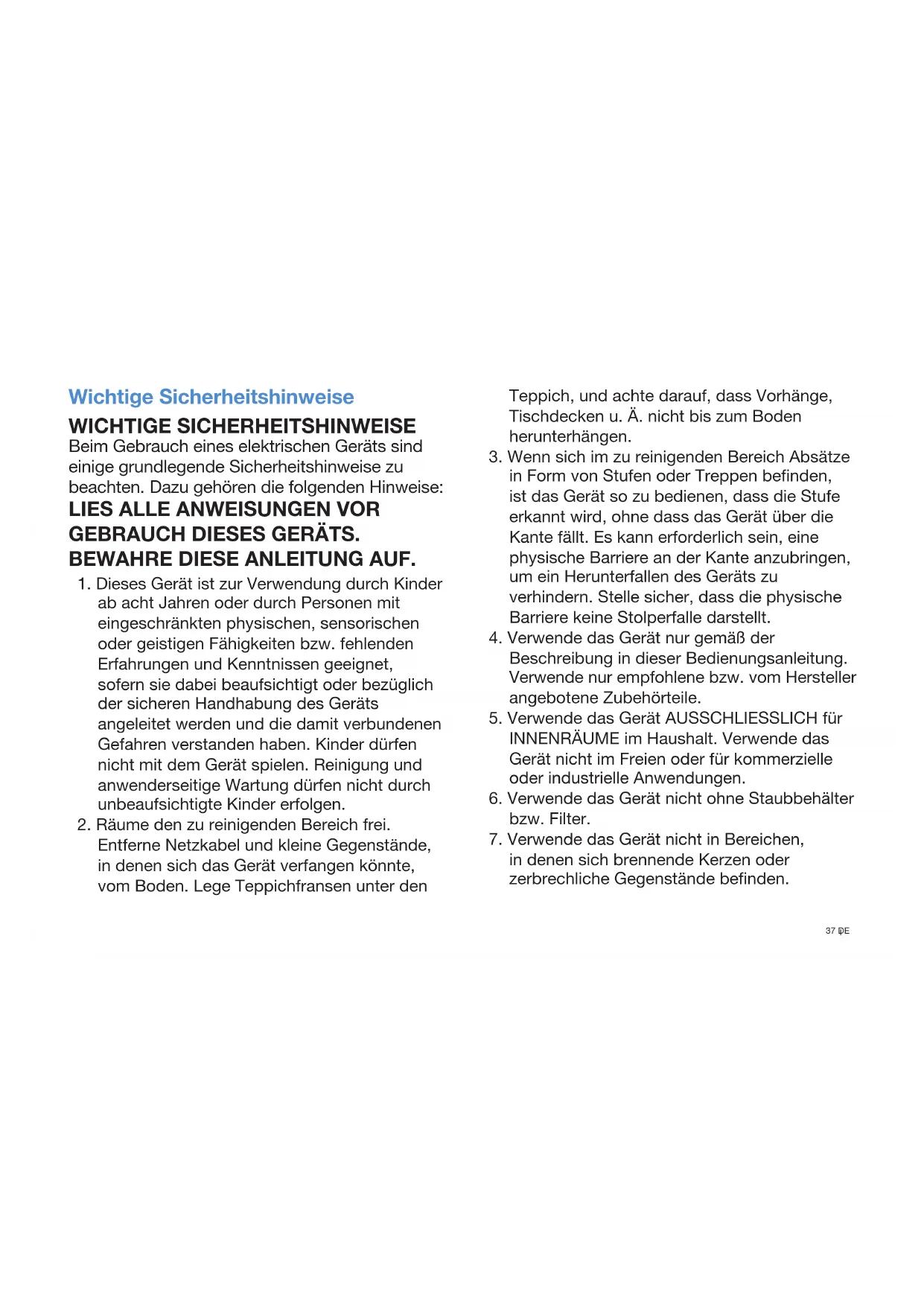

LIES ALLE ANWEISUNGEN VOR

GEBRAUCH DIESES GERÄTS. BEWAHRE DIESE ANLEITUNG AUF.

1. Dieses Gerät ist zur Verwendung durch Kinder

ab acht Jahren oder durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten bzw. fehlenden Erfahrungen und Kenntnissen geeignet, sofern sie dabei beaufsichtigt oder bezüglich der sicheren Handhabung des Geräts angeleitet werden und die damit verbundenen Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und anwenderseitige Wartung dürfen nicht durch unbeaufsichtigte Kinder erfolgen.

2. Räume den zu reinigenden Bereich frei.

Entferne Netzkabel und kleine Gegenstände, in denen sich das Gerät verfangen könnte, vom Boden. Lege Teppichfransen unter den Teppich, und achte darauf, dass Vorhänge, Tischdecken u.Ä. nicht bis zum Boden herunterhängen.

3. Wenn sich im zu reinigenden Bereich Absätze

in Form von Stufen oder Treppen befinden, ist das Gerät so zu bedienen, dass die Stufe erkannt wird, ohne dass das Gerät über die Kante fällt. Es kann erforderlich sein, eine physische Barriere an der Kante anzubringen, um ein Herunterfallen des Geräts zu verhindern. Stelle sicher, dass die physische Barriere keine Stolperfalle darstellt.

4. Verwende das Gerät nur gemäß der

Beschreibung in dieser Bedienungsanleitung. Verwende nur empfohlene bzw. vom Hersteller angebotene Zubehörteile.

5. Verwende das Gerät AUSSCHLIESSLICH für

INNENRÄUME im Haushalt. Verwende das Gerät nicht im Freien oder für kommerzielle oder industrielle Anwendungen.

6. Verwende das Gerät nicht ohne Staubbehälter

7. Verwende das Gerät nicht in Bereichen,

in denen sich brennende Kerzen oder zerbrechliche Gegenstände befinden.38DE

8. Halte Haare, lose Kleidung, Finger und

sonstige Körperteile von Öffnungen und sich bewegenden Teilen fern.

9. Verwende das Gerät nicht in Räumen, in

denen Babys oder Kinder schlafen.

10. Verwende das Gerät nicht auf feuchten Flächen

oder auf Flächen mit stehendem Wasser.

11. Achte darauf, dass das Gerät keine

größeren Gegenstände wie Steine, große Papierstückchen oder sonstige Gegenstände aufnimmt, die das Gerät verstopfen könnten.

12. Verwende das Gerät nicht, um entzündliche

oder brennbare Materialien wie Benzin, Drucker- oder Kopierertoner aufzunehmen, und nicht in Bereichen, in denen diese Materialien anzutreffen sind.

13. Verwende das Gerät nicht, um Zigaretten,

Streichhölzer, heiße Asche oder sonstige brennende, qualmende oder brandauslösende Gegenstände aufzunehmen.

14. Stecke keine Gegenstände in die Ansaugöffnung.

Lasse das Gerät nicht mit verstopfter Ansaugöffnung arbeiten. Halte die Ansaugöffnung frei von Staub, Flusen, Haaren oder sonstigen den Luftstrom behindernden Materialien.

15. Wenn das Netzkabel beschädigt ist, muss

es durch den Hersteller oder dessen Kundendienst ausgewechselt werden, damit keine Gefahren davon ausgehen.

16. Schalte das Gerät vor dem Reinigen oder

Warten durch Betätigen des Ein-/Ausschalters AUS.

17. Der für das Netzteil CH2232 geeignete

Lithium-Akkutyp hat max. 8Zellen und eine max. Nennspannung von DC 14,4V sowie eine Nennkapazität von 4.800mAh. Vor dem Entsorgen des Geräts ist der Akku entsprechend den örtlichen Gesetzen und Vorschriften zu entfernen und zu entsorgen.

18. Gebrauchte Akkus sind entsprechend den

örtlichen Gesetzen und Vorschriften zu entsorgen.

19. Verbrenne das Gerät nicht, auch wenn es

stark beschädigt ist. Die Akkus können im Feuer explodieren.

20. Verwende das Gerät immer gemäß den

Anweisungen in dieser Bedienungsanleitung. Ecovacs Home Service Robotics übernimmt keine Haftung für Verletzungen und Schäden, die durch unsachgemäße Nutzung entstehen.39 DE es beschädigt oder defekt ist.

26. Verwende das Gerät nicht, wenn das

Netzkabel oder die Steckdose beschädigt ist. Verwende das Gerät oder die OMNI-Station nicht, wenn es bzw. sie nicht einwandfrei funktioniert, heruntergefallen ist, beschädigt wurde, im Freien gelassen wurde oder mit Wasser in Berührung gekommen ist. Die Reparatur muss durch den Hersteller oder dessen Kundendienst durchgeführt werden, um Gefahren zu vermeiden.

27. Vor dem Reinigen oder Warten der OMNI-

Station muss der Stecker aus der Steckdose gezogen werden.

28. Entferne vor dem Entsorgen des Geräts den

Akku. Nimm hierzu das Gerät aus der OMNI- Station, und schalte es durch Betätigen des Ein-/Ausschalters aus.

29. Wenn die OMNI-Station längere Zeit nicht

benutzt wird, ist sie vom Stromnetz zu trennen.

30. Wenn der Roboter längere Zeit nicht benutzt

wird, schalte ihn zur Aufbewahrung aus. Trenne außerdem die OMNI-Station vom Netz.

31. WARNUNG– Gib nur sauberes Wasser in den

21. Der Roboter enthält Akkus, die nur durch

geschultes Personal ausgewechselt werden dürfen. Zum Auswechseln oder Entfernen des Roboter-Akkus wende dich bitte an den Kundendienst.

22. Stelle sicher, dass die Spannung der

Stromquelle mit der auf der OMNI-Station angegebenen Netzspannung übereinstimmt.

23. Benutze nur den aufladbaren Original-Akku

und die OMNI-Station, die vom Hersteller mit dem Gerät mitgeliefert wurden. Nicht wiederaufladbare Batterien sind nicht zulässig.

24. Achte darauf, dass das Netzkabel nicht

beschädigt wird. Ziehe oder trage das Gerät bzw. die OMNI-Station nicht am Netzkabel, verwende das Netzkabel nicht als Griff, klemme das Netzkabel nicht in einer geschlossenen Tür ein, und ziehe es nicht über scharfe Kanten oder Ecken. Achte darauf, dass das Gerät nicht über das Netzkabel fährt. Halte das Netzkabel von heißen Flächen fern.

25. Verwende die OMNI-Station nicht, wenn

sie beschädigt ist. Das Netzteil darf nicht repariert oder weiterverwendet werden, wenn40DE

32. WARNUNG: Verwende zum Wiederaufladen

des Akkus ausschließlich das mit dem Gerät mitgelieferte abnehmbare NetzteilCH2232. Um den Anforderungen der HF- Strahlenbelastungsrichtlinien zu entsprechen, ist beim Betrieb dieses Gerätes ein Mindestabstand von 20cm zwischen dem Gerät und Personen einzuhalten. Um die Einhaltung der Richtlinien zu gewährleisten, sollte der Abstand beim Betrieb nicht geringer sein. Die für diesen Sender verwendete Antenne darf nicht in Verbindung mit anderen Antennen oder Sendern aufgestellt werden. Geräteaktualisierung In der Regel werden einige Geräte alle zwei Monate aktualisiert, aber das muss nicht auf jedes Gerät zutreffen. Einige Geräte, insbesondere solche, die vor mehr als drei Jahren in den Handel kamen, werden nur aktualisiert, wenn eine kritische Schwachstelle gefunden wurde und behoben wird. Vorsicht: heiße Oberäche Kurzschlussfester Sicherheitstransformator Schaltnetzteil Nur zur Verwendung in Innenräumen vorgesehen Gleichstrom Wechselstrom Dieses Produkt entspricht den geltenden EU-Richtlinien. Lies bitte vor dem Laden die Anweisungen. Dieses Produkt entspricht der geltenden Gesetzgebung des Vereinigten Königreichs. Polarität des Ladeanschlusses Träge Miniatur- Sicherungsverbindung41 DE Konformitätserklärung für die Europäische Union Informationen für Anwender zur Entsorgung von Elektro- und Elektronikmüll Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass gebrauchte elektrische und elektronische Geräte nicht mit dem unsortierten Hausmüll entsorgt werden dürfen. Für eine ordnungsgemäße Behandlung bist du dafür verantwortlich, deine Altgeräte an die dafür vorgesehenen Sammelstellen zu übergeben. Eine ordnungsgemäße Entsorgung dieses Gerätes trägt dazu bei, wertvolle Ressourcen einzusparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäße Behandlung von Abfällen entstehen können. Für die Rückgabe deines gebrauchten Geräts verwende bitte das Rückgabe- und Abholungssystem oder wende dich an den Händler, bei dem das Produkt gekauft wurde. Dieser nimmt Die Fernüberwachung ist ausschließlich für die private Nutzung in nicht öffentlichen, privaten Orten zum reinen Selbstschutz und zur alleinigen Kontrolle bestimmt. Bitte beachte bei der Nutzung die geltenden Datenschutzgesetze. Unzulässig ist die Überwachung öffentlicher Orte, insbesondere im Heimlichen und/oder seitens des Arbeitgebers ohne berechtigte Gründe. Für eine solche unberechtigte Nutzung übernimmt ausschließlich der Benutzer die Verantwortung und das Risiko.42DE Informationen zur Entsorgung gebrauchter Akkus Dieses Symbol bedeutet, dass Batterien und Akkus am Ende ihrer Lebensdauer nicht mit dem unsortierten Hausmüll entsorgt werden dürfen. Deine Mitwirkung ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkus auf die Umwelt und die menschliche Gesundheit zu minimieren. Du kannst dieses Gerät oder die darin enthaltenen Batterien oder Akkus für eine ordnungsgemäße Wiederverwertung bei deinem Anbieter oder einer dafür vorgesehenen Sammelstelle kostenlos zurückgeben. Eine ordnungsgemäße Entsorgung dieses Gerätes trägt dazu bei, wertvolle Ressourcen einzusparen und mögliche negative Auswirkungen auf die es kostenlos zurück. Weitere Informationen zur nächstgelegenen Abholstelle erhältst du bei deiner örtlichen Behörde. Bei einer unsachgemäßen Entsorgung dieses Abfalls können gemäß nationaler Gesetzgebung Strafen verhängt werden. menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäße Behandlung von Abfällen entstehen können. Bei einer unsachgemäßen Entsorgung dieses Abfalls können gemäß nationaler Gesetzgebung Strafen verhängt werden. Es gibt separate Sammelsysteme für gebrauchte Batterien und Akkus. Entsorge Batterien und Akkus ordnungsgemäß bei deiner örtlichen Müllsammelstelle/Recyclingstelle.43 DE Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) Funkanlagenrichtlinie Bevollmächtigte Vertretung für Europa: Ecovacs Home Service RoboticsCo.,Ltd. erklärt hiermit, dass der gesamte Artikel, einschließlich der Zubehörteile (Kabel, Leitungen usw.), die Anforderungen der RoHS-Richtlinie 2011/65/EU und der delegierten Richtlinie der Kommission (EU) 2015/863 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten erfüllt („RoHS Recast“ oder „RoHS 2.0“). Ecovacs Home Service RoboticsCo.,Ltd. erklärt hiermit, dass der in diesem Abschnitt aufgeführte Artikel den grundlegenden Anforderungen und anderen diesbezüglichen Bestimmungen der Funkanlagenrichtlinie 2014/53/EU entspricht. Ecovacs Home Service RoboticsCo.,Ltd. erklärt hiermit, dass der Artikel den grundlegenden Anforderungen und weiteren ihn betreffenden Bestimmungen der RoHS-Richtlinie 2011/65/ EU sowie der ergänzten delegierten Richtlinie der Kommission (EU) 2015/863 und der Funkanlagenrichtlinie 2014/53/EU, entspricht. Die Konformitätserklärung kann unter folgender Website eingesehen werden: https://www.ecovacs. com/global/compliance. ECOVACS Europe GmbH Holzstraße 2 | D-40221 Düsseldorf | Deutschland44DE Konformitätserklärung für das Vereinigte Königreich: Informationen zur Entsorgung gebrauchter Akkus Informationen für Anwender zur Entsorgung von Elektro- und Elektronikmüll Dieses Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass gebrauchte elektrische und elektronische Geräte nicht mit dem unsortierten Hausmüll entsorgt werden dürfen. Für eine ordnungsgemäße Behandlung bist du dafür verantwortlich, deine Altgeräte an die dafür vorgesehenen Sammelstellen zu übergeben. Eine ordnungsgemäße Entsorgung dieses Gerätes trägt dazu bei, wertvolle Ressourcen einzusparen und mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäße Behandlung von Abfällen entstehen können. Für die Rückgabe deines gebrauchten Geräts verwende bitte das Rückgabe- und Abholungssystem oder wende dich an den Händler, bei dem das Produkt gekauft wurde. Dieser nimmt Dieses Symbol bedeutet, dass Batterien und Akkus am Ende ihrer Lebensdauer nicht mit dem unsortierten Hausmüll entsorgt werden dürfen. Deine Mitwirkung ist ein wichtiger Teil der Bemühungen, die Auswirkungen von Batterien und Akkus auf die Umwelt und die menschliche Gesundheit zu minimieren. Du kannst dieses Gerät oder die darin enthaltenen Batterien oder Akkus für eine ordnungsgemäße Wiederverwertung bei deinem Anbieter oder einer dafür vorgesehenen Sammelstelle kostenlos zurückgeben. Eine ordnungsgemäße Entsorgung dieses Gerätes trägt dazu bei, wertvolle Ressourcen einzusparen und mögliche negative Auswirkungen auf die es kostenlos zurück. Weitere Informationen zur nächstgelegenen Abholstelle erhältst du bei deiner örtlichen Behörde. Bei einer unsachgemäßen Entsorgung dieses Abfalls können gemäß nationaler Gesetzgebung Strafen verhängt werden.45 DE Bevollmächtigte Vertretung im Vereinigten Königreich: Ecovacs Home Service RoboticsCo.,Ltd. erklärt hiermit, dass der Artikel den grundlegenden Anforderungen und weiteren ihn betreffenden Bestimmungen der Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten 2012 und den Funkanlagenordnungen von 2017 entspricht. Die Konformitätserklärung kann unter folgender Website eingesehen werden: https://www. ecovacs.com/global/compliance.

ECOVACS ROBOTICS UK LTD

The Old Surgery, 15a Station Road, Epping Essex, England CM16 4HG Vereinigtes Königreich menschliche Gesundheit und die Umwelt zu vermeiden, die andernfalls durch unsachgemäße Behandlung von Abfällen entstehen können. Bei einer unsachgemäßen Entsorgung dieses Abfalls können gemäß nationaler Gesetzgebung Strafen verhängt werden. Es gibt separate Sammelsysteme für gebrauchte Batterien und Akkus. Entsorge Batterien und Akkus ordnungsgemäß bei deiner örtlichen Müllsammelstelle/Recyclingstelle. Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten Verordnungen2012 Ecovacs Home Service RoboticsCo.,Ltd. erklärt hiermit, dass der gesamte Artikel einschließlich der Zubehörteile (Kabel, Leitungen usw.), die Anforderungen der Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten von 2012 erfüllt. Funkanlagenordnungen 2017 Ecovacs Home Service RoboticsCo.,Ltd. erklärt hiermit, dass der in diesem Abschnitt aufgeführte Artikel den grundlegenden Anforderungen und weiteren ihn betreffenden Bestimmungen der Funkgeräteordnungen von 2017 entspricht.46DE Lieferumfang Hinweis: Abbildungen dienen nur als Referenz und können vom tatsächlichen Erscheinungsbild des Produkts abweichen. Produktdesign und technische Daten können ohne Vorankündigung geändert werden. Roboter OMNI-Station Bedienungsanleitung Zwei Seitenbürsten Netzkabel Wischtuchplatten Reinigungsbürste Waschbare Wischtücher Staubbeutel Multifunktions- Reinigungswerkzeug Bedienungsanleitung47 DE Produktzeichnung Roboter Staubbehälter Obere Abdeckung AUTO-Modus-Taste TrueDetect 3D Sensor TrueMapping- Abstandssensor WLAN- Statusanzeige Mikrofon RESET-Taste Standardeinstellungen wiederherstellen: Halte die RESET-Taste 5Sekunden lang gedrückt. Nach der Sprachansage wird die Startmusik abgespielt, und der Roboter wird auf die Standardeinstellungen zurückgesetzt. Staubbeutelgriff Entriegelungstaste Anschluss für die Staubentsorgung Filternetz Filter Ein-/Ausschalter I = EIN, O = AUS. Anti-Kollisionssensoren und Stoßschiene48DE Absturzsensoren Absturzsensoren Entriegelungstaste für die Schwimmende Gummibürste Universalrad Zwei Seitenbürsten Antriebsräder Schwimmende Gummibürste Ultraschallsensor Ansicht von unten Montageschlitz für die Wischtucheinheit Waschbare Wischtücher Wischtuchplatten Wischtucheinheit Ladekontakte49 DE OMNI-Station Schmutzwasserbehälter Obere Abdeckung Frischwass- erbehälter Wassereinlass Bedienfeldtaste Staubsammel- behälter Entriegelungstaste (unter dem Staubsammelbe- hälter) Filter Staubbeutel Staubbeutelgriff Kurz drücken: zum Starten/Anhalten/Fortsetzen der Reinigung 5Sekunden lang drücken: zum Auffüllen von Wasser in die Reinigungswanne oder zum Ablassen von Wasser aus der Reinigungswanne Reinigungswanne Bedienfeldtaste50DE Sensoren Name Funktionsbeschreibung TrueMapping-Abstandssensor Mit der Laserbereichsmessung, die den Abstand zwischen dem DEEBOT und der Umgebung durch den Zeitunterschied der Reflexion misst, kann der Sensor Objekte in der Umgebung zuordnen, während der DEEBOT sich bewegt. Erkennungsradius von 10m TrueDetect 3D-Sensor Der strukturierte TrueDetect 3D-Lichtsensor scannt das Objekt mit einem Linienlaser, erfasst Bilder mit einer Monokularkamera und generiert die dreidimensionalen Koordinaten des Objekts mithilfe von Bildalgorithmen, um die Größe des Objekts zu ermitteln. Der Erkennungsabstand beträgt 0,35m. Mikrofon Die Membran wird durch einfallende Schallwellen, verursacht durch die menschliche Stimme, bewegt. So sind Sprachaufzeichnungen möglich und der DEEBOT kann per Sprachsteuerung zugewiesene Aufgaben durchführen. Aktivierung möglich im Abstand von 8m Absturzsensor Mit der Infrarot-Bereichsmessung, die mit Hilfe des Infrarotsensors an der Unterseite des DEEBOT den Abstand zwischen der Unterseite und dem Boden erkennt, bewegt sich der DEEBOT nicht vorwärts, wenn er sich Stufen nähert oder der identifizierte Abstand den voreingestellten Wert überschreitet, wodurch der Fallschutz realisiert wird. Die Triggerdistanz beträgt 60mm. Teppicherkennungssensoren Der Energieunterschied des Ultraschallechosignals auf verschiedenen Oberflächen wird für die Identifizierung des Bodenmaterials genutzt. Dies unterstützt DEEBOT bei der automatischen Anpassung der Reinigungsstrategie. Antriebsfrequenz 290kHZ 51 DE Vor dem Reinigen Stelle Möbel wie Stühle im zu reinigenden Bereich an den für sie vorgesehenen Platz. Stell bei der ersten Verwendung sicher, dass jede Tür geöffnet ist, damit der DEEBOT dein Haus vollständig erkunden kann. Es kann erforderlich sein, eine physische Barriere an der Kante einer Stufe anzubringen, um ein Herunterfallen des Geräts zu verhindern. Entferne Gegenstände wie Kabel, Tücher, Hausschuhe usw. vom Boden, um die Reinigungsefzienz zu verbessern. Schlage vor dem Gebrauch des Geräts auf einem Vorleger mit Fransen die Kanten des Vorlegers um. Stehe nicht an engen Stellen wie etwa in Fluren, und achte darauf, den TrueMapping-Abstandssensor nicht zu blockieren.52DE ECOVACS HOME-App Um alle verfügbaren Funktionen nutzen zu können, wird empfohlen, den DEEBOT über die ECOVACS HOME-App zu steuern. Stelle sicher, dass die Farben der beiden Seitenbürsten mit den Farben der Montageschlitze übereinstimmen. Entferne vor der Verwendung des DEEBOT alle Schutzfolien oder Schutzstreifen am DEEBOT und an der OMNI-Station. WLAN-Anzeige Stelle Folgendes sicher, bevor du beginnst: Anbringen der zwei Seitenbürsten

• Dein Mobiltelefon ist mit einem WLAN-Netzwerk verbunden.

• Das WLAN-Signal des 2,4-GHz- oder 2,4-/5-GHz-Bands ist auf deinem Router aktiviert.

• Die WLAN-Anzeige des DEEBOT blinkt langsam. Blinkt langsam Die WLAN-Verbindung ist getrennt, oder es wird auf sie gewartet. Blinkt schnell Die WLAN-Verbindung wird hergestellt. Leuchtet durchgehend Die WLAN-Verbindung wurde hergestellt. Kurzanleitung ECOVACS HOME Klicken!53 DE WLAN-Verbindung Vergewissere dich vor der WLAN-Einrichtung, dass DEEBOT, Mobiltelefon und WLAN-Netzwerk die folgenden Anforderungen erfüllen. Anforderungen an DEEBOT und Mobiltelefon

• Der DEEBOT ist vollständig geladen, und der Ein-/Ausschalter des DEEBOT ist eingeschaltet.

• Die WLAN-Statusleuchte blinkt im langsamen Tempo.

• Schalte die Mobilfunkdaten des Mobiltelefons aus (du kannst sie nach der Einrichtung wieder einschalten). Anforderungen an WLAN-Netzwerk

• Verwende ein 2,4-GHz- oder ein kombiniertes 2,4-/5-GHz-Netzwerk.

• Dein Router unterstützt 802.11b/g/n und das IPv4-Protokoll.

• Verwende kein VPN (Virtual Private Network) und keinen Proxy-Server.

• Verwende kein unsichtbares Netzwerk.

• Verwende WPA und WPA2 mit TKIP-, PSK- oder AES/CCMP-Verschlüsselung.

• WEP EAP (Enterprise Authentication Protocol) wird nicht unterstützt.

• Verwende die WLAN-Kanäle 1-11 in Nordamerika bzw. die Kanäle 1-13 außerhalb von Nordamerika (Einzelheiten dazu erfragst du bitte bei der lokalen Aufsichtsbehörde).

• Wenn du einen Netzwerk-Extender/Repeater verwendest, sind der Netzwerkname (SSID) und das Passwort identisch mit deinem primären Netzwerk. Nachdem eine WLAN-Verbindung hergestellt wurde, wechselt der DEEBOT in den vernetzten Standby-Modus, wenn er innerhalb von 10Minuten kein Signal empfängt. Bitte beachte, dass Benutzer die ECOVACSHOME-App herunterladen und verwenden müssen, um intelligente Funktionen wie den Fernstart, die Sprachinteraktion, die Anzeige von 2D/3D-Karten und -Steuerungseinstellungen sowie die personalisierte Reinigung (je nach Produkt) nutzen zu können. Die App wird regelmäßig aktualisiert. Du musst unserer Datenschutzrichtlinie und Benutzervereinbarung zustimmen, bevor wir einige deiner grundlegenden und erforderlichen Informationen verarbeiten und dir die Nutzung des Produkts ermöglichen können. Wenn du unserer Datenschutzrichtlinie und Benutzervereinbarung nicht zustimmst, stehen dir einige der oben genannten intelligenten Funktionen über die ECOVACSHOME-App nicht zur Verfügung. Du kannst jedoch weiterhin die grundlegenden Funktionen dieses Produkts im manuellen Betrieb nutzen. Halte den Bereich um die Station frei von Gegenständen. Aufladen des DEEBOT

Zusammensetzen der OMNI-Station Aufstellen der OMNI-Station *Wenn sich in der Nähe der Station reektierende Objekte wie Spiegel und reektierende Sockelleisten benden, sollten die unteren 14cm davon abgedeckt werden. Stell die Station nicht in direktem Sonnenlicht auf. Es wird empfohlen, die Station auf einem harten Boden zu platzieren, um sämtliche Funktionen des Roboters nutzen zu können.54DE

Auffüllen des Frischwasserbehälters Hinweis: Wir empfehlen, die DEEBOT-Reinigungslösung von ECOVACS zu verwenden (separat erhältlich). Die Verwendung anderer Reinigungsmittel kann dazu führen, dass der DEEBOT ausrutscht, der Wassertank blockiert wird und andere Probleme auftreten. ×10 Der DEEBOT kann nicht aufgeladen werden, wenn er AUSGESCHALTET ist.

Schalte das Gerät durch Umlegen des Ein-/Ausschalters ein. Lade den DEEBOT Hinweis: I = EIN, O = AUS. Es wird empfohlen, dass der DEEBOT die Reinigung von der Station aus startet. Bewege die Station nicht während der Reinigung.

Wenn du zum ersten Mal eine Karte erstellst, folge dem DEEBOT, um kleinere Probleme zu vermeiden. Der DEEBOT könnte zum Beispiel unter Möbeln stecken bleiben. Beachte die folgenden Lösungsansätze: 1. Hebe niedrige Sitzmöbel nach Möglichkeit an; 2. Decke die Lücke zwischen Möbeln und Boden ab. 3. Richte über die App eine virtuelle Grenze ein. Start Betrieb des DEEBOT Tippe auf auf dem DEEBOT oder auf

auf der OMNI- Station, um zu beginnen.

Pause/Beenden des Ruhemodus Hinweis: Die Kontrollleuchte erlischt, wenn der Roboter einige Minuten pausiert. Drücke die Taste AUTO-Modus am DEEBOT, um den Ruhemodus des Roboters zu beenden. Hinweis: Stell vor der ersten Reinigung sicher, dass der DEEBOT vollständig aufgeladen ist. Tippe auf auf dem DEEBOT oder auf

auf der OMNI-Station, um anzuhalten.

Drücke 3Sekunden lang auf , um den DEEBOT zur OMNI-Station zurückzuschicken. Zurück zur Station Hinweis: Wir empfehlen, den DEEBOT eingeschaltet zu lassen (Ein-/Ausschalter EIN) und ihn aufzuladen, wenn er gerade keine Reinigung durchführt. 3s56DE

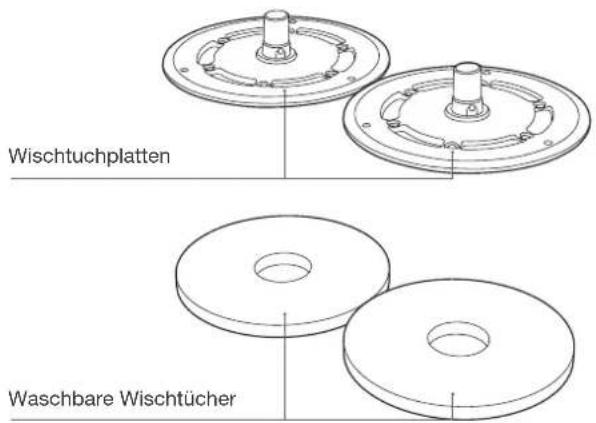

Bringe die Wischtücher und die Wischtuchplatten an. Wischen Hinweis:

1. Entferne die waschbaren Wischtücher nicht zu häug.

2. Achte darauf, dass du die Wischtuchplatten nicht mit einem Lappen oder einem

anderen Gegenstand zerkratzt.

3. Wenn die ECOVACSHOME-App eine Benachrichtigung anzeigt, dass die

Wischtücher ausgetauscht werden müssen, tausche sie zeitnah aus. Entdecke weiteres Zubehör in der ECOVACSHOME-App oder unter https://www. ecovacs.com/global. Wischen Tippe auf auf dem DEEBOT oder auf

auf der OMNI-Station, um mit dem Wischen zu beginnen. Wenn die Wischtuchplatten richtig eingesetzt sind, ist ein Klicken zu hören. Drücke die Taste

, um die Reinigung zu starten/anzuhalten/ fortzusetzen. OMNI-Station57 DE Um die maximale Leistung des DEEBOT dauerhaft zu gewährleisten, führe Wartungsaufgaben und den Austausch der Teile gemäß der nachfolgend angegebenen Häufigkeit aus. Das mitgelieferte Multifunktions-Reinigungswerkzeug gewährleistet eine problemlose Wartung. Bitte gehe vorsichtig mit diesem Werkzeug um, da es scharfe Kanten hat. Hinweis: ECOVACS stellt verschiedene Ersatz- und Zubehörteile her. Wende dich an den Kundendienst, um weitere Informationen zu Ersatzteilen zu erhalten. Roboterbauteil Wartungshäufigkeit Austauschhäufigkeit Waschbares Wischtuch / Alle ein bis zwei Monate Staubbeutel / Bei Sprachansage ersetzen Zwei Seitenbürsten Einmal alle zwei Wochen Alle drei bis sechs Monate Schwimmende Gummibürste Einmal wöchentlich Alle sechs bis zwölf Monate Filter (Staubbehälter) Einmal wöchentlich Alle drei bis sechs Monate TrueDetect 3D-Sensor TrueMapping-Abstandssensor Universalrad Absturzsensoren Stoßschiene Ladekontakte Kontakte der OMNI-Station Einmal wöchentlich / Reinigungswanne Einmal alle zwei Wochen / Frischwasserbehälter Einmal alle drei Monate / Schmutzwasserbehälter Nach jedem Wischdurchgang / Staubsammelbehälter Einmal pro Monat / OMNI-Station Einmal pro Monat / Filter (Reinigungswanne) Einmal pro Monat / Regelmäßige Wartung Schalte den DEEBOT aus, und trenne die OMNI-Station vom Netz, bevor du Reinigungs- oder Wartungsarbeiten am Roboter durchführst.58DE

Wartung des Staubbehälters und Filter

1. Spüle den Filter wie oben gezeigt mit Wasser aus.

2. Reinige den Filter nicht mit dem Finger oder einer Bürste.

Hinweis: Lass den Filter vor dem nächsten Gebrauch vollständig trocknen. Entdecke weiteres Zubehör in der ECOVACSHOME-App oder unter https://www.ecovacs.com/global.59 DE Wartung der Schwimmende Gummibürste und der zwei Seitenbürsten Schwimmende Gummibürste Zwei Seitenbürsten60DE Wartung weiterer Komponenten Hinweis: Wische die Komponenten mit einem sauberen, trockenen Tuch ab. Verwende keine Reinigungssprays oder-mittel.61 DE Wartung der OMNI-Station

5Sekunden lang gedrückt, um Wasser in die Reinigungswanne zu füllen. Reinige die Reinigungswanne

5Sekunden lang gedrückt, um das Wasser aus der Reinigungswanne abzulassen. Leere den Schmutzwasserbehälter

Reinige den Filter des Frischwasserbehälters62DE

Wartung des Staubbeutels Schalte den DEEBOT aus, und trenne die OMNI-Station vom Netz, bevor du Reinigungs- oder Wartungsarbeiten am Roboter durchführst. Entsorge den Staubbeutel Reinige den Staubsammelbehälter mit einem trockenen Tuch, und setze einen neuen Staubbeutel ein. Schließe den Staubsammelbehälter *Hebe den Staubbeutel am Griff heraus, um ein Austreten von Staub zu verhindern.63 DE Setze den Filter ein.

Wartung des Filters Nimm den Filter heraus.

Reinige den Filter. 264DE Aufbewahrung Wenn der DEEBOT einige Zeit nicht verwendet werden soll, lade ihn vollständig auf, und schalte ihn vor der Lagerung aus. Lade den DEEBOT etwa alle sechs Wochen auf, um eine vollständige Entladung des Akkus zu vermeiden. Hinweis: Wenn der DEEBOT nicht reinigt, empfehlen wir, ihn eingeschaltet zu lassen und zu laden.65 DE Nr. Funktionsstörung Mögliche Ursachen Abhilfemaßnahmen

Der DEEBOT kann sich nicht mit der ECOVACSHOME-App verbinden. Die Eingabe des Benutzernamens oder Passworts für das WLAN-Heimnetzwerk war falsch. Gib den korrekten Benutzernamen und das korrekte Passwort für das WLAN-Heimnetzwerk ein. Der DEEBOT bendet sich außerhalb der Reichweite deines drahtlosen Heimnetzwerk- Signals. Vergewissere dich, dass der DEEBOT sich innerhalb der Reichweite deines drahtlosen Heimnetzwerk-Signals bendet. Der DEEBOT bendet sich nicht im Kongurationsstatus. Stell sicher, dass der DEEBOT an die Stromversorgung angeschlossen und eingeschaltet ist. Öffne die Abdeckung, und drücke die RESET-Taste. Der DEEBOT wechselt in den Kongurationsstatus, und du hörst eine Sprachansage. Die falsche App wurde installiert. Lade die ECOVACS HOME-App herunter, und installiere sie. Keine Verwendung eines 2,4-GHz- oder eines kombinierten 2,4-/5-GHz-Netzwerks. Der DEEBOT unterstützt kein 5G-Netzwerk. Verwende ein 2,4-GHz- oder ein kombiniertes 2,4-/5-GHz-Netzwerk.

Die Karte ist verloren gegangen. Die Karte kann verloren gehen, wenn du den DEEBOT beim Reinigen bewegst. Platziere den DEEBOT vor der Station, um die Karte abzurufen. Suche die wiederhergestellte Karte in der Kartenverwaltung, und tippe auf „Diese Karte verwenden“, um sie abzurufen. Wenn dieses Problem nach dem Versuch der oben genannten Lösungen weiterhin besteht, starte die Vermessung neu.

Es kann keine Wohnungskarte in der App erstellt werden. Der DEEBOT startet die Reinigung nicht bei der Station. Der DEEBOT muss die Reinigung an der Station starten. Wenn der DEEBOT während der Reinigung bewegt wird, kann die Karte verloren gehen. Bewege den DEEBOT möglichst nicht während der Reinigung. Die Reinigung im AUTO-Modus ist nicht abgeschlossen. Stell sicher, dass der DEEBOT nach der Reinigung automatisch zur Station zurückkehrt.

Die zwei Seitenbürsten fallen während des Gebrauchs heraus. Die zwei Seitenbürsten sind nicht ordnungsgemäß angebracht. Vergewissere dich, dass die zwei Seitenbürsten beim Anbringen hörbar einrasten. Fehlerbehandlung66DE Nr. Funktionsstörung Mögliche Ursachen Abhilfemaßnahmen

Kein Signal gefunden. Die Rückkehr zur Station ist nicht möglich. Die Station wurde falsch aufgestellt. Stell die Station gemäß den Anweisungen im Abschnitt [Auaden des DEEBOT] auf. Die Station wird nicht mehr mit Strom versorgt oder wurde manuell bewegt. Überprüfe, ob die Station an die Stromversorgung angeschlossen ist. Bewege die Station nicht manuell. Der DEEBOT startet die Reinigung nicht bei der Station. Es wird empfohlen, dass der DEEBOT die Reinigung von der Station aus startet. Der Ladeweg ist blockiert. Beispielsweise ist die Tür des Raums, in dem sich die Station bendet, geschlossen. Halte den Ladeweg frei.

Der DEEBOT kehrt zur Station zurück, bevor er den Reinigungsvorgang beendet hat. Der Raum ist so groß, dass der DEEBOT zum Auaden zurückkehren muss. Aktiviere die kontinuierliche Reinigung. Weitere Informationen ndest du in der Anleitung in der App. Der DEEBOT kann bestimmte Bereiche, die durch Möbel oder Barrieren blockiert sind, nicht erreichen. Stell Möbel und kleine Gegenstände im zu reinigenden Bereich an die dafür vorgesehenen Plätze.

Der DEEBOT kann nicht aufgeladen werden. Der DEEBOT ist nicht eingeschaltet. Schalte den DEEBOT ein. (Ein-/Ausschalter auf EIN) Die Ladekontakte des DEEBOT berühren nicht die Kontakte der Station. Vergewissere dich, dass die Ladekontakte des Roboters die Kontakte der Station berühren und dass die AUTO- Modustaste blinkt. Prüfe, ob die Ladekontakte des DEEBOT und die Station verschmutzt sind. Reinige diese Teile gemäß den Anweisungen im Abschnitt [Wartung]. Die Station ist nicht an die Stromversorgung angeschlossen. Stell sicher, dass die Station an die Stromversorgung angeschlossen ist. Der Akku wird überladen, wenn der DEEBOT längere Zeit nicht verwendet wird. Es wird empfohlen, den DEEBOT regelmäßig zu verwenden. Wenn der Akku nicht aufgeladen werden kann, weil er längere Zeit nicht verwendet wurde, wende dich an den Kundendienst.

Der Betrieb ist während der Reinigung sehr laut. Die zwei Seitenbürsten und die Schwimmende Gummibürste haben sich verfangen. Der Staubbehälter und der Filter sind blockiert. Es wird empfohlen, die zwei Seitenbürsten, die Schwimmende Gummibürste, den Staubbehälter, den Filter usw. regelmäßig zu reinigen. Der DEEBOT bendet sich im Max-Modus. Zum Standardmodus wechseln.67 DE Nr. Funktionsstörung Mögliche Ursachen Abhilfemaßnahmen

Der DEEBOT bleibt während des Betriebs hängen und hält an. Auf dem Boden liegende Gegenstände (Stromkabel, Vorhänge, Teppichfransen o.Ä.) haben sich im DEEBOT verfangen. Der DEEBOT unternimmt mehrere Versuche, um sich zu befreien. Wenn dies nicht gelingt, entferne die Hindernisse von Hand, und starte das Gerät neu. Der DEEBOT kann unter Möbeln mit einem Zugang in ähnlicher Höhe stecken bleiben. Schaffe eine physische Barriere, oder lege eine virtuelle Grenze in der ECOVACSHOME-App fest.

Während der DEEBOT reinigt, können Hindernisse auf der Route, Betriebsfehler, wiederholte Reinigungen, Austritt von Schmutz in kleinen Bereichen usw. auftreten. (Wenn ein großer Bereich vorübergehend nicht gereinigt wurde, wird der DEEBOT den Austritt von Schmutz eigenständig beseitigen. ) Gegenstände wie Kabel und Hausschuhe, die sich auf dem Boden befinden, beeinträchtigen den normalen Betrieb des DEEBOT. Bitte räume auf dem Boden liegende Kabel, Hausschuhe und andere Gegenstände vor der Reinigung weg. Räume möglichst viele auf dem Boden verstreute Objekte weg. Wenn es in einem Bereich zu einem Austritt von Schmutz gekommen ist, korrigiert der DEEBOT dies von selbst. Schreite nicht ein (z.B. durch Bewegen des DEEBOT oder durch Blockieren der Route). Möglicherweise rutschen die Antriebsräder auf dem Boden, wenn der DEEBOT auf Stufen, Türschwellen und Türleisten rollt, was sich auf die Beurteilung der gesamten Umgebung auswirkt. Es wird empfohlen, die Tür dieses Bereichs zu schließen und den Bereich separat zu reinigen. Nach der Reinigung kehrt der DEEBOT zum Ausgangspunkt zurück. Die Verwendung kann wie gewohnt erfolgen. Betrieb auf frisch gewachsten und polierten Böden oder glatten Fliesen, wodurch weniger Reibung zwischen den Antriebsrädern und dem Boden entsteht. Bitte warte, bis das Wachs getrocknet ist, bevor du die Reinigung startest. Aufgrund unterschiedlicher häuslicher Umgebungen können einige Bereiche nicht gereinigt werden. Reinige die häusliche Umgebung, um sicherzustellen, dass der DEEBOT diese zur Reinigung betreten kann. Der TrueMapping-Abstandssensor ist verschmutzt oder durch Fremdkörper blockiert. Wisch den TrueMapping-Abstandssensor mit einem sauberen, weichen Tuch ab, oder entferne die Fremdkörper.68DE Nr. Funktionsstörung Mögliche Ursachen Abhilfemaßnahmen

Nach der Rückkehr zur Station entleert der DEEBOT den Staubbeutel nicht. Der Staubsammelbehälter ist nicht geschlossen. Schließe den Staubsammelbehälter. Der Staubbeutel wurde in der Station nicht eingesetzt. Setze den Staubbeutel ein, und schließe den Staubsammelbehälter. Wenn der DEEBOT manuell zurück zur Station bewegt wird, wird die automatische Absaugung möglicherweise nicht ausgelöst. Es wird empfohlen, den DEEBOT eigenständig zur Station zurückkehren zu lassen. Bewege den Roboter nicht manuell. Im Nicht-stören-Modus entleert der DEEBOT den Staub nicht, nachdem er wieder zur Station zurückgekehrt ist. Breche den Nicht-stören-Modus in der ECOVACS HOME App ab, oder starte die Staubentleerung manuell. Die OMNI-Station meldet, dass der Staubbeutel voll ist. Ersetze den Staubbeutel gemäß den Anweisungen im Abschnitt [Wartung], und schließe den Staubsammelbehälter. Wenn der Staubbeutel nicht voll ist, obwohl dies von der ECOVACS HOME-App gemeldet wurde, kannst du ihn wieder einsetzen. Wenn die oben genannten möglichen Ursachen ausgeschlossen wurden, sind möglicherweise die Komponenten der Station anormal. Wende dich an den Kundendienst, wenn du Hilfe benötigst.

Der Staubbeutel kann nicht entleert werden. Die OMNI-Station meldet, dass der Staubbeutel voll ist. Ersetze den Staubbeutel gemäß den Anweisungen im Abschnitt [Wartung], und schließe den Staubsammelbehälter. Wenn der Staubbeutel nicht voll ist, obwohl dies von der App gemeldet wurde, kannst du ihn wieder einsetzen. Der Auslass des Staubbeutels ist durch Fremdkörper blockiert. Entferne den Staubbeutel, und beseitige die Fremdkörper am Auslass.69 DE Nr. Funktionsstörung Mögliche Ursachen Abhilfemaßnahmen

Die Innenseite des Staubsammelbehälters ist verschmutzt. Über den Staubbeutel gelangen feine Partikel auf die Innenseite des Staubsammelbehälters, die dort absorbiert werden. Reinige die Innenseite des Staubsammelbehälters. Der Staubbeutel ist zerrissen. Überprüfe den Staubbeutel. Ersetze ihn.

Während der Arbeit tritt Asche aus. Der Auslass des Staubbeutels ist durch Fremdkörper blockiert. Entferne den Staubbeutel, und beseitige die Fremdkörper am Auslass.

Die Wischtuchplatten können sich nicht drehen. Die Wischtuchplatten sind durch Fremdkörper blockiert. Entferne die Fremdkörper.

Der DEEBOT reagiert nicht auf die Stationsanweisung. Der DEEBOT ist zu weit von der Station entfernt. Wenn die Entfernung überschritten wird, kann der Betrieb des DEEBOT auch über die ECOVACSHOME-App gesteuert werden. Der DEEBOT und die Station sind nicht miteinander verbunden. Ziehe den Netzstecker der Station, und warte 10Sekunden, bevor du den Stecker wieder einsteckst. Schalte den Roboter aus und dann wieder ein. Schieb den Roboter manuell in die Station, und stell sicher, dass die Ladekontakte sich richtig berühren. Dann beginnt der DEEBOT mit dem Auaden, und die Sprachansage bestätigt die erfolgreiche Verbindung.

Die Kindersicherung kann nicht aktiviert werden. Unterbrechung der Kommunikation zwischen der Station und dem DEEBOT (z.B. weite Entfernung oder viele Trennwände) Platziere den DEEBOT in der Nähe der Station, um eine reibungslose Kommunikation sicherzustellen, und aktiviere dann die Kindersicherung.

Die Antriebsräder sind blockiert. Die Antriebsräder werden durch Fremdkörper blockiert. Drehe und drücke die Antriebsräder, um zu prüfen, ob Fremdkörper festgewickelt oder eingeklemmt sind. Wenn Fremdkörper vorhanden sind, entferne diese bitte zeitnah. Wende dich an den Kundendienst, falls das Problem fortbesteht.70DE Nr. Funktionsstörung Mögliche Ursachen Abhilfemaßnahmen

Wenn die Reinigungswanne mit Wasser gefüllt ist und dieses nicht abgelassen werden kann, meldet die Sprachansage, dass die Reinigungswanne voll ist. Der Schmutzwasserbehälter wurde nicht ordnungsgemäß eingesetzt. Klopfe leicht auf den Schmutzwasserbehälter, um sicherzustellen, dass er ordnungsgemäß eingesetzt wurde. Die Verschlussstopfen im Schmutzwasserbehälter sind nicht ordnungsgemäß angebracht. Stell sicher, dass die Verschlussstopfen ordnungsgemäß angebracht sind. Die Station kann das Wasser nicht normal ablassen. Halte

5Sekunden lang gedrückt. Nachdem der Reinigungsbehälter automatisch mit Wasser gefüllt wurde, halte die OMNI-Station 5Sekunden lang gedrückt. Wenn das Problem während der Reinigung mit den Wischtüchern auftritt, beende die Aufgabe über die App/ Sprachsteuerung. Drücke dann zweimal auf die Taste

und halte sie gedrückt (5Sekunden), um zu überprüfen, ob die Station ordnungsgemäß Wasser ansaugen kann. Wenn das Wasser erfolgreich angesaugt wurde, wische den Wasserüberlaufsensor der Reinigungswanne trocken. Wenn die Station das Wasser nicht ansaugt, überprüfe den Schmutzwasserbehälter und die Station auf Fremdkörper, und entferne sie. Der Sauganschluss der Reinigungswanne wird von Fremdkörpern blockiert. Stell sicher, dass sich keine Fremdkörper im Sauganschluss der Reinigungswanne benden. Die Sprachansage erklingt weiterhin, auch nachdem die oben genannten Lösungen ausprobiert wurden. Ziehe den Netzstecker der Station, und schließe sie erneut an. Wende dich an den Kundendienst, falls das Problem fortbesteht.

Die Wischtuchplatten können nicht automatisch angehoben werden. Die Wischtuchplatten sind verheddert oder durch Fremdkörper blockiert. Entferne die Fremdkörper. Die Wischtuchplatten fallen ab. Setze die Wischtuchplatten wieder ein. Wenn die Wischtuchplatten richtig eingesetzt sind, ist ein Klicken zu hören.71 DE Modell DLX23 Nenneingangsleistung 20V

Dockingstation (OMNI-Station) CH2232 Nenneingangsleistung (Ladevorgang) 220–240V 50–60Hz 0,5A Nennausgangsleistung 20V

Leistung (Heißwasserreinigung des Wischmopps) 1650W Frequenzbänder 2.400–2.483,5 MHz Leistung (Entleerung) 1.000 W Leistungsaufnahme im vernetzten Standby-Modus Weniger als 2,00 W Die Ausgangsleistung des WLAN-Moduls liegt unter 100mW. Hinweis: Technische Daten und Konstruktionsspezifikationen können zum Zweck der kontinuierlichen Produktverbesserung geändert werden. Weiteres Zubehör findest du unter https://www.ecovacs.com/global. Technische Spezifikationen72ES Instrucciones importantes de seguridad
