Type de produit	Robot aspirateur laveur
Marque	ECOVACS
Modèle	Deebot T20 Omni
Alimentation (station OMNI)	220-240 V ~ 50-60 Hz, 0.5 A (entrée) ; 20 V === 2 A (sortie)
Puissance de lavage à l'eau chaude	1650 W
Puissance de vidage de la poussière	1000 W
Type de batterie	Lithium-ion, 14,4 V CC, 4800 mAh (8 cellules max.)
Navigation	TrueMapping (télémétrie laser) et TrueDetect 3D (lumière structurée)
Fonctions de nettoyage	Aspiration, lavage, vidage automatique, lavage à l'eau chaude, commande vocale, application ECOVACS HOME
Brosses	Brosses latérales doubles (gauche/droite) et brosse flottante en caoutchouc
Patins de lavage	Lavables, avec plaques de patin de lavage amovibles
Capacité du réservoir à poussière	Non spécifié
Capacité du réservoir d'eau propre	Non spécifié
Capacité du réservoir d'eau sale	Non spécifié
Capteurs de sécurité	Capteurs antichute (6), capteurs anticollision, pare-chocs, capteur ultrasonique pour moquette
Entretien recommandé (filtre)	Nettoyage hebdomadaire, remplacement tous les 3 à 6 mois
Entretien recommandé (brosses latérales)	Nettoyage toutes les 2 semaines, remplacement tous les 3 à 6 mois
Entretien recommandé (brosse flottante)	Nettoyage hebdomadaire, remplacement tous les 6 à 12 mois
Entretien recommandé (patins de lavage)	Remplacement tous les 1 à 2 mois
Sac à poussière	Remplacer lorsqu'il est plein (indiqué par l'application)
Connectivité	Wi-Fi 2,4 GHz ou 2,4/5 GHz (802.11b/g/n), application ECOVACS HOME
Poids	Non spécifié
Dimensions	Non spécifié
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - Deebot T20 Omni ECOVACS

Comment connecter le Deebot T20 Omni à l'application ECOVACS HOME ?

Assurez-vous que votre téléphone est connecté au Wi-Fi (2,4 GHz ou mixte). Mettez le robot sous tension, le voyant Wi-Fi doit clignoter lentement. Ouvrez l'application, suivez les instructions pour appairer. Désactivez les données mobiles et le VPN pendant la configuration.

Que faire si le robot ne retourne pas à la station de charge ?

Vérifiez que la station est branchée et bien positionnée (sans obstacles). Assurez-vous que le robot a démarré le nettoyage depuis la station. Si la carte est perdue, replacez le robot devant la station pour récupérer la carte via l'application.

Comment nettoyer le filtre du réservoir à poussière ?

Retirez le réservoir à poussière, sortez le filtre et rincez-le à l'eau claire. Ne pas utiliser de brosse ni de doigt. Séchez complètement avant de le remettre en place. Effectuez cette opération chaque semaine.

À quelle fréquence faut-il remplacer les brosses latérales ?

Les brosses latérales doubles doivent être nettoyées toutes les deux semaines et remplacées tous les 3 à 6 mois selon l'usure.

Pourquoi le robot ne vide-t-il pas automatiquement la poussière après son retour ?

Vérifiez que la cabine de collecte de poussière est bien fermée et que le sac à poussière est installé. Si le mode Ne pas déranger est activé, le vidage automatique est désactivé. Vous pouvez lancer manuellement le vidage via l'application.

Les patins de lavage ne tournent pas, que faire ?

Nettoyez les patins de lavage et les plaques de patin pour retirer tout corps étranger. Vérifiez que les plaques sont correctement enclenchées (clic). Si le problème persiste, contactez le service client.

Comment activer le mode Ne pas déranger ?

Le mode Ne pas déranger se configure dans l'application ECOVACS HOME. Vous pouvez définir des plages horaires pendant lesquelles le robot ne nettoiera pas et ne vidangera pas automatiquement.

La carte de navigation est perdue, comment la récupérer ?

Placez le robot devant la station, puis dans l'application allez dans la Gestion des cartes et appuyez sur Utiliser cette carte pour restaurer la carte sauvegardée. Si cela ne fonctionne pas, relancez une cartographie complète.

Le robot fait un bruit anormal pendant le nettoyage, que vérifier ?

Nettoyez les brosses latérales, la brosse flottante, le réservoir à poussière et le filtre pour éliminer les obstructions. Si le robot est en mode Max, passez en mode standard dans l'application.

La batterie ne se charge pas, quelles sont les causes possibles ?

Assurez-vous que le robot est sous tension (interrupteur sur ON) et que les contacts de charge du robot et de la station sont propres. Vérifiez que la station est branchée. Si la batterie est déchargée depuis longtemps, contactez le service client.

MODE D'EMPLOI Deebot T20 Omni ECOVACS

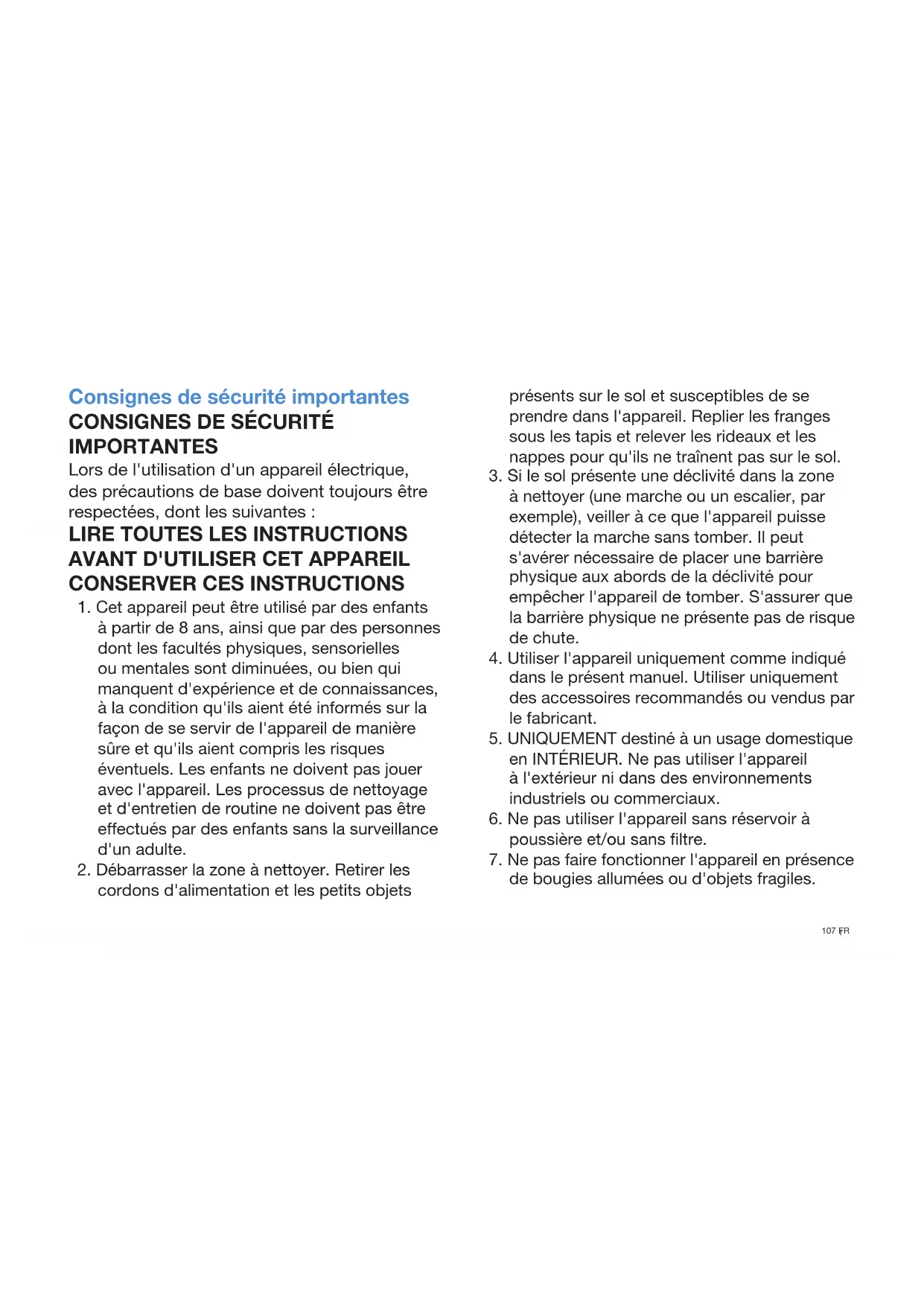

Lors de l'utilisation d'un appareil électrique, des précautions de base doivent toujours être respectées, dont les suivantes :

LIRE TOUTES LES INSTRUCTIONS AVANT D'UTILISER CET APPAREIL CONSERVER CES INSTRUCTIONS

1. Cet appareil peut être utilisé par des enfants à partir de 8 ans, ainsi que par des personnes dont les facultés physiques, sensorielles ou mentales sont diminuées, ou bien qui manquent d'expérience et de connaissances, à la condition qu'ils aient été informés sur la façon de se servir de l'appareil de manière sûre et qu'ils aient compris les risques éventuels. Les enfants ne doivent pas jouer avec l'appareil. Les processus de nettoyage et d'entretien de routine ne doivent pas être effectués par des enfants sans la surveillance d'un adulte.

2. Débarrasser la zone à nettoyer. Retirer les cordons d'alimentation et les petits objets

présents sur le sol et susceptibles de se prendre dans l'appareil. Replier les franges sous les tapis et relever les rideaux et les nappes pour qu'ils ne traînent pas sur le sol.

1. Si le sol présente une déclivité dans la zone à nettoyer (une marche ou un escalier, par exemple), veiller à ce que l'appareil puisse détecter la marche sans tomber. Il peut s'avérer nécessaire de placer une barrière physique aux abords de la déclivité pour empêcher l'appareil de tomber. S'assurer que la barrière physique ne présente pas de risque de chute.
2. Utiliser l'appareil uniquement comme indiqué dans le présent manuel. Utiliser uniquement des accessoires recommandés ou vendus par le fabricant.
3. UNIQUEMENT destiné à un usage domestique en INTÉRIEUR. Ne pas utiliser l'appareil à l'extérieur ni dans des environnements industriels ou commerciaux.
4. Ne pas utiliser l'appareil sans réservoir à poussière et/ou sans filtre.

5. Ne pas faire fonctionner l'appareil en présence de bougies allumées ou d'objets fragiles.

6. Éloigner les cheveux, les vêtements amples, les doigts et toutes les parties du corps des orifices et des pièces mobiles.

7. Ne pas faire fonctionner l'appareil dans une pièce dans laquelle un nourrisson ou un enfant dort.
8. Ne pas utiliser l'appareil sur des surfaces humides ou recouvertes d'eau.
9. Ne pas laisser l'appareil ramasser des objets volumineux comme des pierres, de gros morceaux de papier ou tout élément susceptible de l'obstruer.
10. Ne pas utiliser l'appareil pour ramasser des matériaux inflammables ou combustibles (essence et toners d'imprimante ou de photocopieur, par exemple) ni dans des endroits où ces produits sont susceptibles d'être présents.
11. Ne pas utiliser l'appareil pour ramasser des objets en train de brûler ou de fumer (comme des cigarettes, des allumettes, des cendres chaudes) ou tout ce qui pourrait provoquer un incendie.
12. Ne pas placer d'objet dans la tête d'aspiration. Ne pas utiliser l'appareil si la tête d'aspiration

est bloquée. Retirer de la tête d'aspiration la poussière, les peluches, les cheveux ou tout ce qui peut réduire le débit d'air.

1. Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant ou son intermédiaire de service afin d'éviter tout accident.
2. Couper l'alimentation avant le nettoyage ou l'entretien de l'appareil.
3. Le type de batterie au lithium adapté au CH2232 est 8 cellules max., tension nominale max. 14,4V CC, capacité nominale 4 800mAh. la batterie doit être retirée et mise au rebut conformément aux lois et réglementations locales avant la mise au rebut de l'appareil.
4. Mettre au rebut les batteries usagées conformément aux lois et réglementations locales.
5. Ne pas incinérer l'appareil, même s'il est gravement endommagé. Les batteries peuvent exploser sous l'effet du feu.
6. L'appareil doit être utilisé conformément aux consignes figurant dans ce manuel d'instructions. Ecovacs Home Service Robotics ne peut être tenu responsable de

tous dommages ou préjudices causés par une utilisation incorrecte.

1. Le robot contient des batteries que seules des personnes qualifiées peuvent remplacer. Pour remplacer la batterie du robot, contacter le service clientèle.
2. S'assurer que la tension d'alimentation correspond à celle indiquée sur la station OMNI.
3. Utiliser uniquement la batterie rechargeable et la station OMNI d'origine fournies avec l'appareil par le fabricant. Les batteries non rechargeables sont interdites.
4. Veiller à ne pas endommager le cordon d'alimentation. Ne pas déplacer l'appareil ou la station OMNI en tirant sur le cordon d'alimentation, ne pas utiliser le cordon d'alimentation comme une poignée, ne pas le coincer dans une porte et ne pas tirer le cordon sur des bords ou coins tranchants. Ne pas faire rouler l'appareil sur le cordon d'alimentation. Maintenir le cordon d'alimentation à l'écart des surfaces chaudes.
5. Ne pas utiliser la station OMNI si elle est endommagée. Si l'alimentation est endommagée ou défectueuse, cesser de

l'utiliser et ne pas tenter de la réparer.

1. Ne pas utiliser l'appareil si le cordon d'alimentation ou le réservoir est endommagé. Ne pas utiliser l'appareil ou la station OMNI s'ils ne fonctionnent pas correctement, ont subi une chute, ont été endommagés, sont restés à l'extérieur ou sont entrés en contact avec de l'eau. Ils doivent être réparés par le fabricant ou son intermédiaire de service afin d'éviter tout accident.
2. Le bouchon doit être retiré du réservoir avant le nettoyage ou l'entretien de la station OMNI.
3. Pour la mise au rebut de l'appareil, retirer l'appareil de la station OMNI, couper l'alimentation et retirer la batterie.
4. Si la station OMNI n'est pas utilisée pendant une longue période, la débrancher.
5. Si le robot n'est pas utilisé pendant une longue période, le mettre hors tension pour le ranger et débrancher la station OMNI.
6. AVERTISSEMENT : ajouter de l'eau propre uniquement dans le réservoir propre.
7. AVERTISSEMENT : Seule l'unité d'alimentation amovible CH2232 fournie avec l'appareil doit être utilisée pour recharger la batterie.

Afin de satisfaire aux exigences de sécurité de la FCC en matière d'exposition aux radiofréquences et aux circuits intégrés, une distance d'au moins 20 cm doit être maintenue entre cet appareil et les individus lorsque l'appareil est en fonctionnement.

Pour veiller au respect de ces exigences, il n'est pas conseillé d'utiliser l'appareil à une distance inférieure à celle indiquée. L'antenne utilisée pour cet émetteur ne doit pas se trouver à proximité d'une autre antenne ou d'un autre émetteur.

Mise à jour de l'appareil

En général, certains appareils sont mis à jour deux fois par mois, mais ce n'est pas toujours le cas.

Certains appareils, en particulier ceux commercialisés il y a plus de trois ans, ne seront mis à jour que si une faille critique est détectée et corrigée.

	Attention : surface chaude
[AXSY]	Transformateur d'isolement résistant aux courts-circuits
	Alimentation à découpage
[IWC7D]	Utiliser uniquement à l'intérieur
	Courant continu
	Courant alternatif
	Ce produit est conforme aux directives CE applicables.
	Avant de charger, lisez les instructions.
	Ce produit est conforme aux directives britanniques applicables.
[IWT7]	Polarité du port de recharge
	Fusible miniature temporisé

La télésurveillance est destinée à l'usage privé absolu de lieux non publics, de propriétés privées, à des fins d'autoprotection et de contrôle unique exclusivement. Merci de prendre connaissance des obligations légales locales en matière de protection des données en cas d'utilisation. Pas de surveillance des lieux publics, notamment dans un but dissimulé et/ou de la part de l'employeur sans raisons justifiées. Une telle utilisation non justifiée se fait aux risques et sous la responsabilité de l'utilisateur.

Déclaration de conformité de l'Union européenne

Informations sur la mise au rebut des déchets d'équipements électriques et électroniques

Ce symbole sur le produit ou sur son emballage indique que les produits électriques et électroniques usagés ne doivent pas être mis au rebut avec les déchets municipaux non triés. Pour un traitement approprié, il vous incombe de mettre au rebut votre équipement usagé en le déposant aux points de collecte désignés.

La mise au rebut correcte de ce produit permettra d'économiser des ressources précieuses et d'éviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait résulter d'un traitement inapproprié des déchets.

Pour retourner votre appareil usagé, utilisez les systèmes de retour et de collecte, ou contactez gratuitement le revendeur auprès duquel le produit a été acheté. Veuillez contacter votre autorité locale

pour obtenir plus de détails sur le point de collecte désigné le plus proche.

Des sanctions peuvent s'appliquer en cas de mise au rebut incorrecte de ces déchets, conformément à la législation nationale en vigueur.

Informations sur la mise au rebut à l'usage des utilisateurs de batteries usagées

Ce symbole signifie que les batteries et accumulateurs en fin de vie ne doivent pas être mis au rebut avec des déchets municipaux non triés. Votre participation constitue un élément important de l'effort visant à minimiser l'impact des batteries et accumulateurs sur l'environnement et la santé humaine. Pour un recyclage approprié, vous pouvez retourner gratuitement ce produit ou les batteries ou accumulateurs qu'il contient à votre fournisseur ou à un point de collecte désigné.

La mise au rebut correcte de ce produit permettra d'économiser des ressources précieuses et d'éviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait résulter d'un traitement

inapproprié des déchets.

Des sanctions peuvent s'appliquer en cas de mise au rebut incorrecte de ces déchets, conformément à la .législation nationale en vigueur.

il existe des systèmes de collecte distincts pour les batteries et accumulateurs usagés.

Veuillez vous assurer que les batteries et les accumulateurs sont correctement mis au rebut dans votre centre local de collecte/recyclage des déchets.

Directive RoHS (Restriction de l'utilisation de certaines substances dangereuses)

Ecovacs Home Service Robotics Co., Ltd. déclare par la présente que l'ensemble du produit, y compris les pièces (câbles, cordons, etc.), répond aux exigences de la directive RoHS 2011/65/UE et de la Directive déléguée de la Commission (UE) 2015/863 relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (« RoHS Recast » ou « RoHS 2.0 »).

Directive relative aux équipements radio

Ecovacs Home Service Robotics Co., Ltd. déclare par la présente que le produit répertorié dans cette section est conforme aux exigences essentielles et autres dispositions pertinentes de la directive sur les équipements radio 2014/53/UE.

Représentant agréé en Europe :

ECOVACS Europe GmbH

Holzstrasse 2 | D-40221 Düsseldorf | Allemagne

Ecovacs Home Service Robotics Co., Ltd. déclare par la présente que le produit est conforme aux exigences essentielles et autres dispositions pertinentes de la directive RoHS 2011/65/UE et de la Directive déléguée de la Commission (UE) 2015/863, la directive relative aux équipements radio 2014/53/UE.

La déclaration de conformité peut être consultée à l'adresse suivante : https://www.ecovacs.com/global/compliance.

Déclaration de conformité britannique

Informations sur la mise au rebut des déchets d'équipements électriques et électroniques

Ce symbole sur le produit ou sur son emballage indique que les produits électriques et électroniques usagés ne doivent pas être mis au rebut avec les déchets municipaux non triés. Pour un traitement approprié, il vous incombe de mettre au rebut votre équipement usagé en le déposant aux points de collecte désignés.

La mise au rebut correcte de ce produit permettra d'économiser des ressources précieuses et d'éviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait résulter d'un traitement inapproprié des déchets.

Pour retourner votre appareil usagé, utilisez les systèmes de retour et de collecte, ou contactez gratuitement le revendeur auprès duquel le produit a été acheté. Veuillez contacter votre autorité locale pour obtenir plus de détails sur le point de collecte désigné le plus proche.

Des sanctions peuvent s'appliquer en cas de mise au rebut incorrecte de ces déchets, conformément à la législation nationale en vigueur.

Informations sur la mise au rebut à l'usage des utilisateurs de batteries usagées

Ce symbole signifie que les batteries et accumulateurs en fin de vie ne doivent pas être mis au rebut avec des déchets municipaux non triés. Votre participation constitue un élément important de l'effort visant à minimiser l'impact des batteries et accumulateurs sur l'environnement et la santé humaine. Pour un recyclage approprié, vous pouvez retourner gratuitement ce produit ou les batteries ou accumulateurs qu'il contient à votre fournisseur ou à un point de collecte désigné.

La mise au rebut correcte de ce produit permettra d'économiser des ressources précieuses et d'éviter tout effet négatif potentiel sur la santé humaine et l'environnement, qui pourrait résulter d'un traitement inapproprié des déchets.

Des sanctions peuvent s'appliquer en cas de mise

au rebut incorrecte de ces déchets, conformément à la législation nationale en vigueur.

il existe des systèmes de collecte distincts pour les batteries et accumulateurs usagés.

Veuillez vous assurer que les batteries et les accumulateurs sont correctement mis au rebut dans votre centre local de collecte/recyclage des déchets.

Réglementations de 2012 relative à la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques

Ecovacs Home Service Robotics Co., Ltd. déclare par la présente que l'ensemble du produit, y compris les pièces (câbles, cordons, etc), répond aux exigences de la Réglementation de 2012 relative à la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.

Réglementation de 2017 relative aux équipements radio

Ecovacs Home Service Robotics Co., Ltd. déclare par la présente que le produit répertorié dans cette section est conforme aux exigences essentielles et autres dispositions pertinentes de la réglementation de 2017 relative aux équipements radio.

Représentant agréé au Royaume-Uni :

ECOVACS ROBOTICS UK LTD

The Old Surgery, 15a Station Road, Epping Essex, Angleterre CM16 4HG Royaume-Uni

Ecovacs Home Service Robotics Co., Ltd. déclare par la présente que le produit est conforme aux exigences essentielles et autres dispositions pertinentes de la réglementation relative à la restriction de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques de 2012, la réglementation de 2017 relative aux équipements radio.

La déclaration de conformité peut être consultée à l'adresse suivante : https://www.ecovacs.com/global/compliance.

Contenu de l'emballage

Robot STATION OMNI

Cordon d'alimentation

Patins de lavage lavables

Plaques de patin de lavage

Manuel d'instructions

Outil de nettoyage multifonction

Brosses latérales doubles

Sac à poussière

Brosse de nettoyage
Remarque : Les figures et illustrations sont fournies uniquement à titre de référence, et peuvent ne pas représenter l'apparence du produit. La conception et les spécifications du produit peuvent être modifiées sans préavis.

Schéma du produit

Robot

Bouton du mode automatique Capot supérieur TrueDetect 3D Capteur Capteur de distance TrueMapping Capteurs anticollision et pare-chocs

Bouton de réinitialisation

Réinitialisation des paramètres par défaut : Appuyer sur le bouton de réinitialisation pendant 5 secondes. Après avoir entendu l'invite vocale, la musique de démarrage est diffusée et les paramètres par défaut du robot sont restaurés.

Microphone Voyant d'état Wi-Fi Commutateur d'alimentation I = ON, O = OFF. Réservoir à poussière Port d'évacuation de la poussière Poignée du sac à poussière Filet du filtre Filtre Bouton de déverrouillage

Vue de dessous

Roue universelle Capteur ultrasonique Brosses latérales doubles Brosse flottante en caoutchouc Roues motrices Capteurs antichute Bouton de déverrouillage de la brosse flottante en caoutchouc Fentes de fixation pour l'assemblage de patin de lavage Capteurs antichute

Contacts de charge

Assemblage de patin de lavage

Plaques de patin de lavage Patins de lavage lavables

STATION OMNI

Capot supérieur Réservoir d'eau sale Entrée d'eau Réservoir d'eau propre Boutons du panneau de commande Cabine de collecte de poussière Filtre Bouton rétractable (sous la cabine de collecte de poussière) Bac de nettoyage

Boutons du panneau de commande
Sac à poussière

Poignée du sac à poussière

Pression brève : pour démarrer/suspendre/reprendre le nettoyage

Appuyer pendant 5 secondes : pour ajouter de l'eau ou vidanger l'eau du bac de nettoyage

Capteurs

Nom	Description fonctionnelle
Capteur de distance TrueMapping	Grâce à la télémétrie laser, qui mesure la distance entre le DEEBOT et l'environnement par la différence de temps de réflexion, ce capteur peut effectuer une cartographie des objets environnants pendant que le DEEBOT se déplace. Détection de 10 m
Capteur 3D TrueDetect	Le capteur de lumière structuré TrueDetect 3D scanne l'objet à l'aide d'un laser linéaire et collecte des images avec une caméra monoculaire, et génère les coordonnées tridimensionnelles de l'objet à l'aide d'algorithms d'image pour identifier la taille de l'objet. La distance de détection est de 0,35 m
Microphone	En faisant vibrer le diaphragme à travers l'air par la voix humaine, ce micro peut réaliser un enregistrement vocal et demander à l'DEEBOT de terminer le travail attribué par la commande vocale. Sortie de veille effective à 8 m
Capteur antichute	Grâce à la détection de plage infrarouge de la distance entre le bas de l'DEEBOT et le sol par le capteur infrarouge inférieur, l'DEEBOT n'avance pas lorsque des escaliers se trouvent devant ou que la distance identifiée dépasse la distance prédéfinie, garantissant ainsi une protection antichute. La distance de déclenchement est de 60 mm
Capteur de détection de moquette/tapis	La différence d'énergie du signal d'écho ultrasonique sur différentes surfaces est utilisée pour identifier le matériau du sol et permettre au DEEBOT d'ajuster automatiquement la stratégie de nettoyage. Fréquence d'entraînement 290 kHz

Remarques avant le nettoyage

Ranger la zone à nettoyer en mettant les meubles, par exemple les chaises, à leur place exacte.

Il peut s'avérer nécessaire de placer une barrière physique aux abords d'une déclivité pour empêcher l'appareil de tomber.

Pour la première utilisation, s'assurer que les portes de toutes les pièces sont ouvertes pour que le DEEBOT puisse explorer entièrement votre domicile.

Ranger les objets tels que câbles, vêtements et chaussons, etc. pour une efficacité optimale de nettoyage.

Avant d'utiliser l'appareil sur un tapis à poil ras avec des franges, replier les bords sur eux-mêmes.

Il est important que personne ne se tienne debout dans les espaces étroits, tels que les corridors, et de veiller à ne pas bloquer le capteur de distance TrueMapping.

Démarrage rapide

Avant d'utiliser le DEEBOT, retirer tous les films de protection ou les bandes protectrices du robot et de la station OMNI.

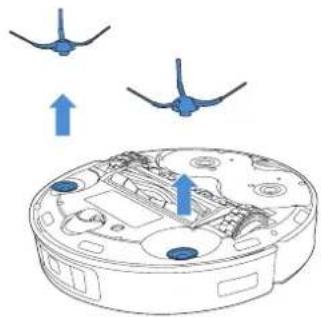

Installer les brosses latérales doubles

S'assurer que les couleurs des brosses latérales doubles correspond à celle des fentes de fixation.

Clic!

Application ECOVACS HOME

Pour profiter de toutes les fonctionnalités disponibles, il est recommandé de commander votre DEEBOT via l'application ECOVACS HOME.

Avant de commencer à utiliser le robot, assurez-vous que :

• votre téléphone portable est connecté à un réseau Wi-Fi ;
• le signal sans fil de bande 2,4 Ghz ou 2,4/5 Ghz est activé sur votre routeur ;
• le voyant Wi-Fi de votre DEEBOT clignote lentement.

Voyant Wi-Fi

	Clignotement lent	Déconnecté du Wi-Fi ou enattente de connexion Wi-Fi
	Clignotement rapide	Connexion au Wi-Fi encours
	Fixe Connecté au Wi-Fi

Connexion Wi-Fi

Avant de configurer le Wi-Fi, s'assurer que votre DEEBOT, votre téléphone portable et votre réseau Wi-Fi répondent aux exigences énoncées ci-dessous.

Exigences du DEEBOT et du téléphone portable

• Le DEEBOT est complètement chargé et son interrupteur d'alimentation activé.
  • Le voyant d'état Wi-Fi clignote lentement.
• Les données mobiles du téléphone portable sont désactivées (vous pouvez les réactiver après la configuration).

Exigences du réseau Wi-Fi

• Vous utilisez un réseau mixte de 2,4 GHz ou 2,4/5 GHz.
• Votre routeur prend en charge les protocoles 802.11b/g/n et IPv4.
• Vous n'utilisez pas de VPN (réseau privé virtuel) ou de serveur proxy.
• Vous n'utilisez pas de réseau caché.
• Cryptage WPA et WPA2 utilisant TKIP, PSK, AES/CCMP.
• WEP EAP (Enterprise Authentication Protocol) n'est pas pris en charge.
• Vous utilisez les réseaux Wi-Fi 1-11 si vous êtes en Amérique du Nord et 1-13 en dehors de l'Amérique du Nord (référez-vous à l'organisme de réglementation local).
• Si vous utilisez un extenseur/répéteur réseau, le nom du réseau (SSID) et le mot de passe sont identiques à votre réseau principal.

Après la connexion Wi-Fi, le DEEBOT passe en mode de veille réseau s'il ne reçoit aucun signal dans les 10 minutes.

Veuillez noter que pour profiter de fonctions intelligentes telles que le démarrage à distance, l'interaction vocale, l'affichage de cartes 2D/3D et les paramètres de contrôle, ainsi que le nettoyage personnalisé (selon les produits), les utilisateurs doivent télécharger et utiliser l'application ECOVACS HOME, qui est constamment mise à jour. Vous devez accepter notre Politique de confidentialité et notre Accord de l'utilisateur avant que nous puissions traiter certaines de vos informations de base et nécessaires et vous permettre d'utiliser le produit. Si vous n'acceptez pas notre Politique de confidentialité et notre Accord de l'utilisateur, certaines des fonctions intelligentes susmentionnées ne peuvent pas être utilisées via l'application ECOVACS HOME, mais vous pouvez toujours profiter des fonctions de base de ce produit en mode manuel.

Charger le DEEBOT

2 Positionnement de la station OMNI

Maintenir la zone autour de la station exempte d'objets.

* Si des objets réfléchissants tels que des miroirs et des plinthes réfléchissantes se trouvent près de la station, la partie inférieure doit être couverte sur 14 cm. Ne pas exposer la station à la lumière directe du soleil. Il est recommandé de placer la station sur le plancher pour tester toutes les fonctions du robot.

Ajouter de l'eau dans le réservoir d'eau propre

Charger le DEEBOT

Il est préférable que le DEEBOT commence le nettoyage à partir de la station. Ne pas déplacer la station pendant le nettoyage.

×10

Remarque : Il est recommandé d'utiliser une solution de nettoyage DEEBOT ECOVACS (vendue séparément). En cas d'utilisation d'une autre solution de nettoyage, le DEEBOT risque de patiner, le réservoir d'eau pourrait se boucher et d'autres problèmes pourraient survenir.

Mise sous tension

6.5

Il est impossible de charger le DEEBOT s'il est hors tension (OFF).

Fonctionnement du DEEBOT

Lors de la création d'une carte pour la première fois, suivre les instructions du DEEBOT pour éliminer certains problèmes mineurs. Par exemple, le DEEBOT peut se coincer sous les meubles. Se reporter aux instructions suivantes :

1. Si possible, soulever les meubles bas ; 2. Couvrir le bas du meuble ; 3. Configurer la limite virtuelle via l'application.

1 Démarrage

Appuyer sur DEEBOT ou sur la station OMNI pour démarrer.

Remarque : Lors du premier nettoyage, s'assurer que le DEEBOT est complètement chargé.

2 Pause/Réactivation

Appuyer sur DEEBOT ou sur la station OMNI pour mettre en pause.

Remarque : Le voyant s'éteint après quelques minutes de pause. Appuyer sur le bouton du mode automatique pour réactiver le DEEBOT.

3 Retour à la station

Appuyer sur 📄 pendant 3 secondes pour renvoyer le DEEBOT à la station OMNI.

3s

Remarque : Lorsque le robot DEEBOT ne nettoie pas, il est recommandé de le laisser sous tension et en charge.

Lavage

1 Fixer les patins de lavage et les plaques de patin de lavage.

Vous entendrez un « clic » quand les plaques de patins de lavage seront correctement installées.

Appuyer sur DEEBOT ou sur la station OMNI pour commencer à laver.

1. Ne retirez pas fréquemment les patins de lavage lavables.
2. Ne pas gratter les plaques de patins de lavage avec un chiffon ou tout autre objet.
3. Lorsque l'application ECOVACS HOME indique que les patins doivent être remplacés, veuillez les remplacer à temps.
   Découvrir plus d'accessoires dans l'application ECOVACS HOME ou sur le site https://www.ecovacs.com/global.

STATION OMNI

Appuyez sur le bouton Ⓞ pour démarrer/mettre en pause/reprendre le nettoyage.

Pour maintenir les performances optimales du DEEBOT, réaliser les tâches d'entretien et remplacer les pièces à la fréquence suivante :

Pièce du robot Fréquence d'entretien Fréquence de remplacement
Patin de lavage lavable / Tous les 1 à 2 mois
Sac à poussière / Le remplacer lorsque vous y êtes invité
Brosses latérales doubles Une fois toutes les 2 semaines Tous les 3 à 6 mois
Brosse flottante en caoutchouc Une fois par semaine Tous les 6 à 12 mois
Filtre (Réservoir a poussière) Une fois par semaine Tous les 3 à 6 mois
Capteur 3D TrueDetectCapteur de distance TrueMappingRoue universelleCapteurs antichutePare-chocsContacts de chargeBroches de la station OMNI	Une fois par semaine /
Bac de nettoyage Une fois toutes les 2 semaines		/
Réservoir d'eau propre	Une fois tous les 3 mois	/
Réservoir d'eau sale	Après chaque lavage /
Cabine de collecte de poussière	Une fois par mois	/
STATION OMNI	Une fois par mois	/
Filtre (Bac de nettoyage)	Une fois par mois	/

Pour procéder aux tâches de nettoyage et d'entretien du DEEBÔT, le mettre hors tension et débrancher la station OMNI.

Un outil de nettoyage multifonction est fourni pour faciliter l'entretien. Manipuler cet outil avec soin, car ses bords sont tranchants.

Remarque : ECOVACS fabrique divers accessoires et pièces de remplacement. Contacter le service clientèle pour plus d'informations sur les pièces de remplacement.

Entretenir le réservoir à poussière et le filtre

1

1. Rincer le filtre à l'eau comme indiqué ci-dessus.
2. N'utiliser ni votre doigt ni une brosse pour nettoyer le filtre.

5

Remarque : Sécher complètement le filtre avant utilisation.

Découvrir plus d'accessoires sur l'application ECOVACS HOME ou sur le site https://www.ecovacs.com/global.

Entretenir la brosse flottante en caoutchouc et les brosses latérales doubles

Brosse flottante en caoutchouc

Brosses latérales doubles

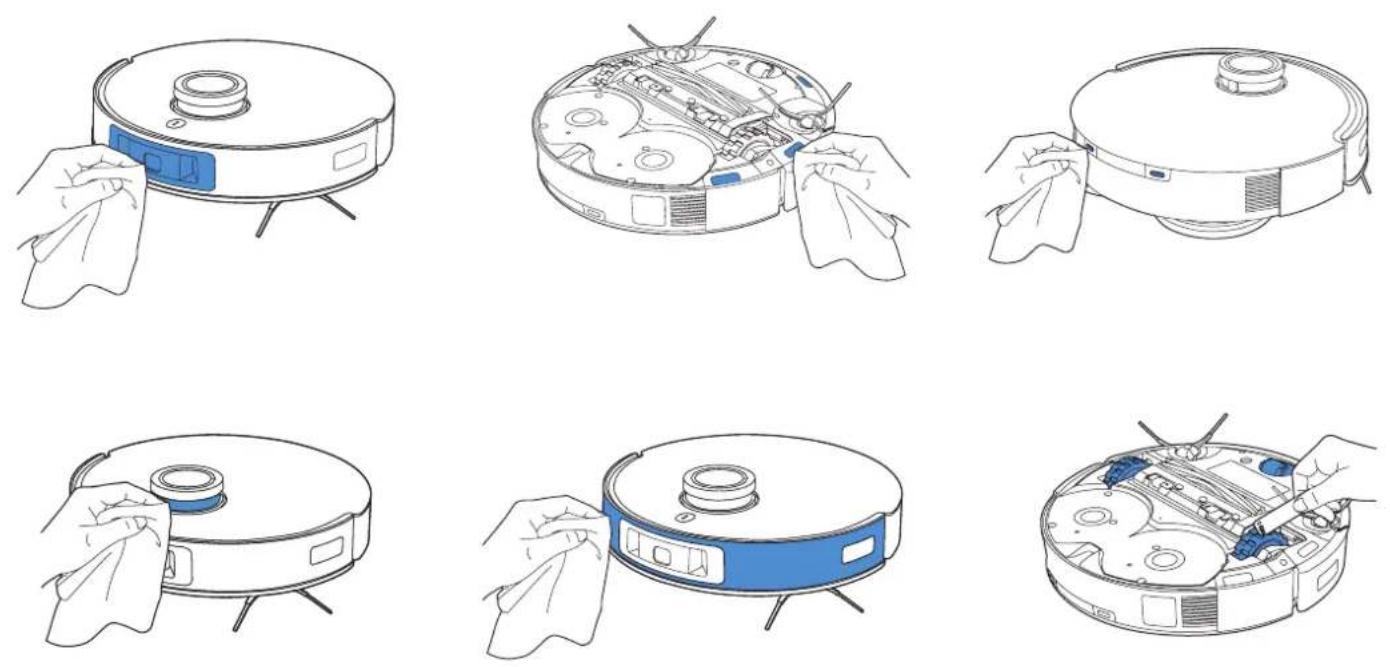

Entretenir les autres composants

Remarque : Essuyer les composants avec un chiffon propre et sec. Éviter d'utiliser des sprays de nettoyage ou des détergents.

Entretien de la station OMNI

1 Maintenez le bouton ☐ enfoncé pendant 5 secondes pour ajouter de l'eau au bac de nettoyage

3 Maintenez le bouton ☐ enfoncé pendant 5 secondes pour vidanger l'eau du bac de nettoyage

5 Nettoyer le filtre du réservoir d'eau propre

2 Nettoyer le bac de nettoyage

4 Vider le réservoir d'eau sale

Entretien du sac à poussière

Avant de procéder aux tâches de nettoyage et d'entretien du DEEBOT, le mettre hors tension et débrancher la station OMNI.

1 Mettre au rebut le sac à poussière

* Maintenir la poignée pour soulever le sac à poussière, pour prévenir les fuites de poussière.

2 Nettoyer la cabine de collecte de poussière avec un chiffon sec et insérer un sac à poussière neuf

3 Fermer la cabine de collecte de poussière

Si le DEEBOT n'est pas utilisé pendant un certain moment, charger complètement le DEEBOT, puis l'éteindre avant de le ranger. Charger le DEEBOT tous les 1,5 mois pour éviter de vider la batterie.

Remarque : Lorsque le DEEBOT ne nettoie pas, il est conseillé de le laisser sous tension et en charge.

Dépannage

N°	Dysfonctionnement Causes possibles Solutions
1	Le DEEBOT n'est pas en mesure de se connecter à l'application ECOVACS HOME.	Le nom d'utilisateur ou le mot de passe pour le Wi-Fi domestique est incorrect.	Saisir le nom d'utilisateur et le mot de passe corrects pour le Wi-Fi domestique.
		Le DEEBOT se trouve hors de la zone de couverture du signal Wi-Fi domestique.	S'assurer que le DEEBOT se trouve dans la zone de couverture du signal Wi-Fi domestique.
		Le DEEBOT n'est pas en mode configuration.	S'assurer que le DEEBOT est connecté à l'alimentation et sous tension. Ouvrir le capot et appuyer sur le bouton de réinitialisation. Le DEEBOT passe en mode de configuration lorsque vous entendez une invite vocale.
		Application installée incorrecte. Télécharger et installer l'application ECOVACS HOME.
		Vous n'utilisez pas un réseau mixte de 2,4 GHz ou 2,4/5 GHz.	Le DEEBOT ne prend pas en charge le réseau 5G. Utiliser un réseau mixte de 2,4 GHz ou 2,4/5 GHz.
2	La carte est perdue.	La carte peut être perdue si vous déplacez le DEEBOT lors du nettoyage.	Déplacer le DEEBOT à l'avant de la station pour récupérer la carte.Rechercher la carte restaurée dans la gestion des cartes et appuyer sur « Utiliser cette carte » pour la récupérer.Si ce problème persiste après avoir essayé les solutions ci-dessus, veuillez redémarrer la cartographie.
3	Impossible de créer une carte de l'intérieur sur l'application.	Le DEEBOT ne commence pas le nettoyage à partir de la station.	Le DEEBOT doit commencer le nettoyage à partir de la station.
		Déplacer le DEEBOT lors du nettoyage peut entraîner la perte de la carte.	Pendant le nettoyage, ne pas déplacer le DEEBOT trop loin.
		Le nettoyage automatique n'est pas terminé.	S'assurer que le DEEBOT retourne automatiquement à la station après le nettoyage.
4	Les brosses latérales doubles tombent en cours d'utilisation.	Les brosses latérales doubles ne sont pas bien installées.	S'assurer que les brosses latérales doubles émettent un clic lors de l'installation
N°	Dysfonctionnement Causes possibles	Solutions
5	Aucun signal détecté. Impossible de retourner à la station.	La station n'est pas correctement placée.	Placer la station correctement conformément aux instructions de la section [Charger le DEEBOT].
		La station est hors tension ou a été déplacée manuellement.	S'assurer que la station est connectée à l'alimentation. Ne pas déplacer manuellement la station.
		Le DEEBOT ne commence pas le nettoyage à partir de la station.	Il est préférable que le DEEBOT commence le nettoyage à partir de la station.
		Un obstacle est présent sur l'itinéraire de charge. Par exemple, la porte de la pièce où se trouve la station est fermée.	Maintenir l'itinéraire de charge dégagé.
6	Le DEEBOT revient à la station avant d'avoir terminé le nettoyage.	La pièce est si grande que le DEEBOT doit revenir se recharger.	Veuillez activer le nettoyage continu. Pour plus d'informations, suivre les instructions de l'application.
		Le DEEBOT ne parvient pas à atteindre certaines zones bloquées par des meubles ou des barrières.	Ranger la zone à nettoyer en remettant les meubles et les petits objets à leur place.
7	Le robot DEEBOT ne peut pas se charger.	Le DEEBOT n'est pas sous tension. Mettre le DEEBOT sous tension.
		Les contacts de charge du DEEBOT ne sont pas connectés aux broches de la station.	S'assurer que les contacts de charge du robot sont connectés aux broches de la station et que le bouton de mode automatique clignote. Vérifier si les contacts de charge du DEEBOT et la station sont sales. Nettoyer ces pièces conformément aux instructions de la section [Entretien].
		La station n'est pas connectée à l'alimentation.	S'assurer que la station est connectée à l'alimentation.
		La batterie sera surchargée si le DEEBOT n'est pas utilisé pendant longtemps.	Il est recommandé d'utiliser régulièrement le DEEBOT. Si la batterie ne peut pas être chargée parce qu'elle n'a pas été utilisée pendant longtemps, merci de contacter le service clientèle pour obtenir de l'aide.
8	Le fonctionnement est très bruyant pendant le nettoyage.	Les brosses latérales doubles et la brosse flottante en caoutchouc sont emmélées. Le réservoir à poussière et le filtre sont obstrués.	Il est recommandé de nettoyer régulièrement les brosses latérales doubles, la brosse flottante en caoutchouc, le réservoir à poussière, le filtre, etc.
		DEEBOT est en mode Max. Passer en mode standard.
N°	Dysfonctionnement Causes possibles Solutions
9	Le DEEBOT est confronté à un problème pendant le nettoyage et s'arrête.	Le robot DEEBOT est bloqué par quelque chose au sol (cordons électriques, rideaux tombant au sol, frange de tapis, etc.).	Le DEEBOT va tenter de résoudre le problème de diverses manières. En cas d'échec, retirer à la main les obstacles et redémarrer le robot.
		Le DEEBOT peut se coincer sous un meuble d'une hauteur d'entrée similaire.	Placer une barrière physique ou définir une limite virtuelle dans l'application ECOVACS HOME.
10	Pendant le nettoyage, le DEEBOT peut envoyer les messages suivants : obstacles sur la route, nettoyage répété, petite zone ignorée, etc.(Si une grande zone n'a pas été nettoyée temporairement, le DEEBOT nettoiera la zone ignorée de manière indépendante.)	Des objets tels que des câbles et des chaussons au sol affectent le fonctionnement normal du DEEBOT.	Ranger les câbles, les chaussons et autres objets éparpillés sur le sol avant le nettoyage. Et réduire au maximum le nombre d'objets éparpillés sur le sol. Si une zone est ignorée, le DEEBOT corrigera ce problème tout seul ; ne pas interférer (par exemple, en déplaçant le DEEBOT ou en obstruant le trajet).
		Il se peut que les roues motrices glissent sur le sol lorsque DEEBOT monte des marches, des seuils et des barres de seuil, ce qui affecte son jugement de l'environnement de la maison.	Il est recommandé de fermer la porte de cette zone et de la nettoyer séparément. Après le nettoyage, le DEEBOT revient au point de départ. Vous pouvez vous en servir.
		Utiliser sur des sols fraîchement cirés et polis ou des carreaux lisses, ce qui réduit la friction entre les roues motrices et le sol.	Attendre que la cire sèche avant de nettoyer.
		En raison des différents environnements domestiques, certaines zones ne peuvent pas être nettoyées.	Ranger les pièces pour s'assurer que le DEEBOT peut procéder au nettoyage.
		Le capteur de distance TrueMapping est sale ou obstrué par des corps étrangers.	Essuyer le capteur de distance TrueMapping à l'aide d'un chiffon doux et propre ou retirer les corps étrangers.
N°	Dysfonctionnement Causes possibles	Solutions
11	Après être revenu à la station, le DEEBOT ne vide pas le réservoir à poussière.	La cabine de collecte de poussière n'est pas fermée.	Fermer la cabine de collecte de poussière
		Le sac à poussière n'est pas installé sur la station.	Installer le sac à poussière et fermer la cabine de collecte de poussière.
		Le déplacement manuel du DEEBOT vers la station ne déclenche pas toujours le vidage automatique.	Il est recommandé de laisser le robot DEEBOT revenir seul à la station. Éviter de le déplacer manuellement.
		En mode Ne pas déranger, le robot DEEBOT ne vide pas la poussière après son retour à la station.	Annuler le mode Ne pas déranger dans l'application ECOVACS HOME ou lancer manuellement le vidage de la poussière.
		La station OMNI indique que le sac à poussière est plein.	Remplacer le sac à poussière conformément à la section [Entretien] et fermer la cabine de collecte de poussière. Si le sac à poussière n'est pas plein lorsque vous êtes invité par l'application ECOVACS HOME, vous pouvez le remettre en place.
		Si les causes possibles ci-dessus ont été écartées, les composants de la station peuvent être anormaux.	Merci de contacter le service clientèle pour obtenir de l'aide.
12	La tâche de vider le réservoir à poussière n'est pas effectuée.	La station OMNI indique que le sac à poussière est plein.	Remplacer le sac à poussière conformément à la section [Entretien] et fermer la cabine de collecte de poussière. Si le sac à poussière n'est pas plein lorsque vous êtes invité par l'application, vous pouvez le remettre en place.
		La sortie du réservoir à poussière est bloquée par des corps étrangers.	Retirer le réservoir à poussière et nettoyer les corps étrangers obstruant la sortie.
13	L'intérieur de la cabine de collecte de poussière est sale.	Les particules fines sont absorbées dans la partie intérieure de la cabine de collecte de poussière à travers le sac à poussière.	Nettoyer l'intérieur de la cabine de collecte de poussière.
		Le sac à poussière est cassé. Vérifier le sac à poussière. Le remplacer.
14	Une fuite de cendres se produit en cours de fonctionnement.	La sortie du réservoir à poussière est bloquée par des corps étrangers.	Retirer le réservoir à poussière et nettoyer les corps étrangers obstruant la sortie.
15	Les plaques de patins de lavage ne peuvent pas tourner.	Les plaques de patins de lavage sont bloquées par des corps étrangers.	Nettoyer les corps étrangers.
16	Le DEEBOT ne répond pas aux instructions de la station.	Le DEEBOT est trop éloigné de la station.	S'il est au-delà de la distance maximale, l'application ECOVACS HOME peut également être utilisée pour faire fonctionner le DEEBOT.
		Le DEEBOT et la station ne sont pas appairés.	Débrancher la station et attendre 10 secondes pour la rebrancher. Mettre le robot hors tension, puis le rallumer. Pousser manuellement le robot jusqu'à la station et s'assurer que les broches de charge sont correctement connectées. Ensuite, le DEEBOT commence à charger et l'invite vocale confirme l'appairage.
17	Échec de l'activation de la sécurité enfant.	Interruption de la communication entre la station et le DEEBOT (à cause, par exemple, d'une trop longue distance ou de plusieurs cloisons qui les séparent)	Placer le DEEBOT près de la station pour assurer une communication fluide, puis activer la sécurité enfant.
18	Les roues motrices sont bloquées.	Les roues motrices sont bloquées par des corps étrangers.	Tourner et appuyer sur les roues motrices pour vérifier si un corps étranger est enroulé ou coincé. S'il y a un corps étranger, le retirer sans délai. Si le problème persiste, contacter le service clientèle pour obtenir de l'aide.

N°	Dysfonctionnement Causes possibles Solutions
19	Lorsque le bac de nettoyage est rempli d'eau et ne peut pas être vidangé, le rapport vocal indique que le bac de nettoyage est plein.	Le réservoir d'eau sale n'est pas correctement installé.
		Les bouchons de fermeture du réservoir d'eau sale ne sont pas correctement installés.
		La station ne peut pas vidanger l'eau normalement.
		L'orifice d'aspiration du bac de nettoyage est bloqué par un corps étranger.
		Le rapport vocal continue de se déclencher même après avoir essayé les solutions ci-dessus.
20	Les plaques de patins de lavage ne peuvent pas se soulever automatiquement.	Les plaques de patins de lavage sont bloquées par des corps étrangers.
		Les plaques de patins de lavage ne tiennent pas.

Spécifications techniques

Modèle DLX23
Courant nominal d'entrée	20 V === 2 A
Station d'accueil (station OMNI) CH2232
Courant nominal d'entrée(chargement)	220-240V ~ 50-60Hz 0.5A
Courant de sortie nominal	20 V === 2 A
Puissance (lavage à l'eau chaude)	1650 W
Bandes de fréquence 2 400 - 2 483,5 MHz
Alimentation (vidage) 1000 W
Puissance en veille réseau Moins de	2,00W

La puissance de sortie du module Wi-Fi est inférieure à 100 mW.
Remarque : Ces spécifications techniques peuvent être modifiées à des fins d'amélioration continue.
Découvrez d'autres accessoires sur https://www.ecovacs.com/global.
