MANUALE UTENTE UG 500575 FFK MIELE

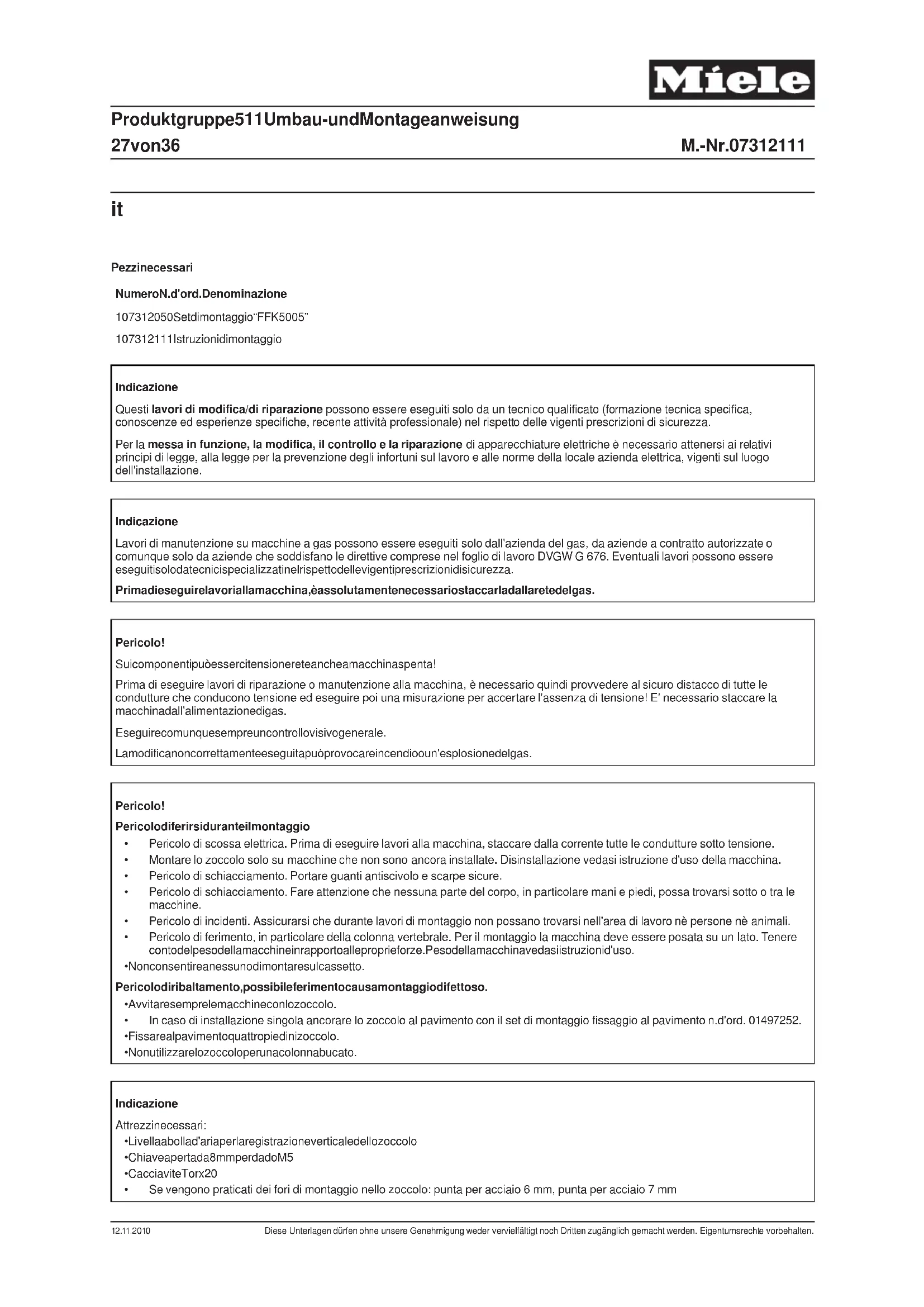

Numero N.d'ord.Denominazione

107312050Setdimontaggio"FFK5005"

107312111 Istruzionidimontaggio

Indicazione

Questi lavori di modifica/di riparazione possono essere eseguiti solo da un tecnico qualificato (formazione tecnica specifica, conoscenze ed esperienze specifiche, recente attività professionale) nel rispetto delle vigenti prescrizioni di sicurezza.

Per la messa in funzione, la modifica, il controllo e la riparazione di apparecchiature elettriche è necessario attenersi ai relativi principi di legge, alla legge per la prevenzione degli infortuni sul lavoro e alle norme della locale azienda elettrica, vigenti sul luogo dell'installazione.

Indicazione

Lavori di manutenzione su macchine a gas possono essere eseguiti solo dall'azienda del gas, da aziende a contratto autorizzate o comunque solo da aziende che soddisfano le direttive comprese nel foglio di lavoro DVGW G 676. Eventuali lavori possono essere eseguitisolodatecnicispecializzatinelrispettodellevigentiprescrizionidisicurezza.

Primadieseguirelaviorallamacchina,èassolutamentenecessariostaccarladallaretedelgas.

Pericolo!

Suicomponentipuòessercitensionereteancheamacchinaspenta!

Prima di eseguire lavori di riparazione o manutenzione alla macchina, è necessario quindi provvedere al sicuro distacco di tutte le condutture che conducono tensione ed eseguire poi una misurazione per accertare l'assenza di tensione! E' necessario staccare la macchinadall'alimentazionedigas.

Eseguirecomunquesempreuncontrollovisivogenerale.

Lamodificanoncorrettamenteeseguitapuòprovocareincendiooun'esplosionedelgas.

Pericolo!

Pericolodiferirsiduranteilmontaggio

• Pericolo di scossa elettrica. Prima di eseguire lavori alla macchina, staccare dalla corrente tutte le condutture sotto tensione.
• Montare lo zoccolo solo su macchine che non sono ancora installate. Disinstallazione vedasi istruzione d'uso della macchina.
• Pericolo di schiacciamento. Portare guanti antiscivolo e scarpe sicure.
- Pericolo di schiacciamento. Fare attenzione che nessuna parte del corpo, in particolare mani e piedi, possa trovarsi sotto o tra le macchine.
• Pericolo di incidenti. Assicurarsi che durante lavori di montaggio non possano trovarsi nell'area di lavoro né persone né animali.
- Pericolo di ferimento, in particolare della colonna vertebrale. Per il montaggio la macchina deve essere posata su un lato. Tenere contodelpesodellamacchineinrapportoalleproprieforze.Pesodellamacchinavedasiistruzionid'uso.

•Nonconsentireanessunodimontaresulcassetto.

Pericolodiribaltamento, possibileferimentocausamontaggiodifettoso.

•Avvitaresemprelemacchineconlozoccolo.
• In caso di installazione singola ancorare lo zoccolo al pavimento con il set di montaggio fissaggio al pavimento n.d'ord. 01497252.
•Fissarealpavimentoquattropiedinizoccolo.
•Nonutilizzarelozoccoloperunacolonnabucato.

Indicazione

Attrezzineccessari:

•Livellaabollad'ariaperlaregistrazioneverticaledellozoccolo

•Chiaveapertada8mmperdadoM5

•CacciaviteTorx20

• Se vengono praticati dei fori di montaggio nello zoccolo: punta per acciaio 6 mm, punta per acciaio 7 mm

Indicazione

Ilsetdimodifican.d'ord.07312050comprende:

•1 guidacassettafiltro
•1 lamierascaricoacqua
•1 cassettaallacciamenti
•1 pianocassettafiltro
•1 serratura
•1 filtro(digrandesuperficie)

• 1 accessorio per fissaggio cassetta filtro con scatola, 6 viti cilindriche M5 x 12, 6 dadi esagonali acciaio inox M5, 6 rondelle acciaio inoxB5,3,2curve70x87PP(curve90°condutturascaricoacqua),1chiave

- 1 accessorio scritte di accompagnamento con questa istruzione di montaggio e scheda di messa in funzione. La presente istruzione di modifica e di montaggio si chiama “Istruzione di montaggio cassetta filtro FFK 5005 per PW 5064 MOPP da montare inzoccoloUO5005-08oUG5005-75”.

Elencodellefigure:

-Fig.1, vistadellatoanteriorezoccoconmisureper2fori06mm
-Fig.2, vistalatoposteriorezoccoconmisureper4fori∅7mm

- Fig. 3, assemblaggio cassetta allacciamenti (pos. 1), guida (pos. 2), lamiera scarico acqua (pos. 3) con battuta (pos. 4) e zoccolo

-Fig.4,assemblaggiofiltrodisuperficie(pos.4)ecassetto(pos.5)

• Fig. 5, vista zoccolo con cassetto filtro montato e posizione delle due curve 90^ dallo scarico macchina nella cassetta allacciamenti
• Fig.6, sezione piano d'installazione per zoccolo con cassetto filtro per allacciamento alla conduttura di scarico

Fig.6, legendasezionepianod'installazione

SiglaSpiegazione
AVVersionemacchinaconvalvolascarico
AWAllacciamentoscarico
DN70Tubo(scarico),diametronominale	70mm
ELAllacciamentoelettrico
FFKCassettofiltro
KWAllacciamentoacquafredda(dolce)
UMZoccoloMiele
WWAllacciamentoacquacalda(dolce)

tabella1: Legendasezionepianod'installazione

-All'occorrenzachiuderel'allacciamentogas.

- Staccare la macchina dalla corrente e, all'occorrenza, dal gas e assicurarla contro il reinserimento.

Il lato anteriore dello zoccolo è dotato di due fori con ∅ 6 mm nella lamiera di copertura, vedasi fig. 1. Il lato posteriore è dotato di due fori∅7mmnellalamieradicoperturaediunforoperognunodel∅7mneiduepiediniposteriori,vedasifig.2.

• Per uno zoccolo non preparato oppure più vecchio sul lato anteriore, vedasi fig. 1, e sul lato posteriore della lamiera di copertura, vedasifig.2, devonoesserepraticatidueforieinoltreunforoneipiediniposteriori.
  —Applicarelacassettaallacciamentifig.3, Pos.1 dietrosullozoccolo.
• Infilare la lamiera di scarico fig. 3, Pos. 3 con la guida fig. 3, Pos. 2 con 4 viti cilindriche M5 (momento torcente 3,8 Nm).
  Infilare la guida fig. 3, Pos. 2 con la lamiera di scarico montata sul retro sui perni filettati della cassetta allacciamenti. L'angolo di battutanellalamieradiscaricoèrivoltoversoillatoanteriore. Vedasifig.3, Pos.4.

Pericolo di taglio e abrasione tramite l'angolo di battuta nella lamiera di scarico infilando la mano e il braccio, durante il montaggio el'estrazione.

Avvitare la guida con la lamiera di scarico montata alla cassetta allacciamento con rondella e dado M5 (momento torcente 3,8 Nm).

• Avvitare la guida sul lato anteriore dello zoccolo alla lamiera di copertura con due viti cilindriche M5, rondelle e dadi M5 (momento torcente3,8Nm).
• Inserire il filtro di grande superficie fig. 4, Pos. 4 nel cassetto fig. 4, Pos. 5 e premerlo nell'arresto.
• Inserire il cassetto nella guida fino alla battuta (bloccaggio antiestrazione), alzarlo e introdurlo completamente.
• Assemblare due curve 90 gradi e posarle dal bocchettone di scarico acqua della macchina alla cassetta acqua. Vedasi fig. 5.

Pericolo!

Pericolo di inclinamento e ribaltamento! E' assolutamente necessario l'ancoraggio dello zoccolo sul pavimento e quello della macchina sulla zoccolo! Vedasi istruzione di montaggio "Montare zoccolo UO 5005-08 o UG 5005-75 (allegate allo zoccolo).

Indicazione

Allacciamento scarico nel pavimento o nel muro vedasi "Piano d'installazione PW 5064 EL MOPP"

Pericolo!

Pericolodiscottarsiconlalisciviabollentechevienescaricata.

Pericolo di ustioni di pelle e occhi durante lo scarico di liscivie aggressive. Funzionamento solo con cassetto inserito e chiuso. Estrarre il cassettosoloalterminedelprogramma.

Pericolo!

Pericolo di ferimento se il cassetto precipita a terra. I cantonali del dispositivo antiestrazione bloccano lo sportello dopo un percorso di ca. 100mm.L'utentepuòsuperarequestodispositivoalzandoetirandoilcassettoedestrarlocompletamente.

Indicazione

Chiudendo il cassetto, verificare i cantonali del dispositivo antiestrazione. L'utente può superarlo alzando e spingendo il cassetto per inserirlocompletamente.

Indicazione

Controllare il filtro dopo ogni lavaggio. Se necessario pulirlo e inserirlo poi nuovamente con pressione nell'arresto del cassetto.

-Eseguireuncontrollodisicurezza.
—Collegarelamacchinaallacorrenteedeventualmenteallaretedelgas.
- Eseguire un test di funzionamento con programmi di servizio o con un programma di lavaggio. Verificare la tenuta del bocchettone di scaricoacquadellamacchinafinoall'allacciamentiocariconelpavimentoonelmuro.
