BRUGSANVISNING UG 500575 FFK MIELE

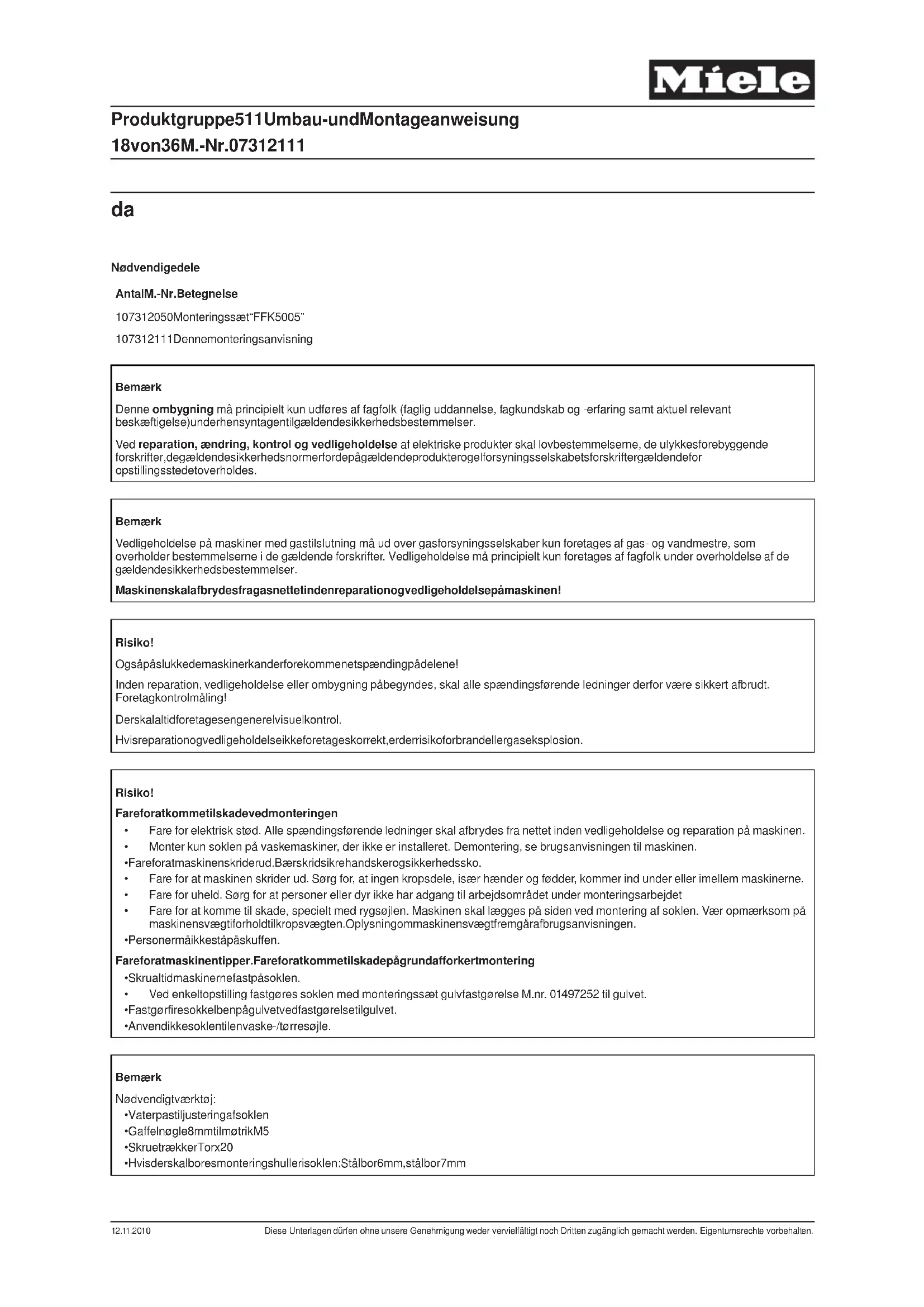

Antal M.-Nr. Betegnelse 1 07312050 Monteringssæt “FFK5005” 1 07312111 Denne monteringsanvisning Bemærk Denne ombygning må principielt kun udføres af fagfolk (faglig uddannelse, fagkundskab og -erfaring samt aktuel relevant beskæftigelse) under hensyntagen til gældende sikkerhedsbestemmelser. Ved reparation, ændring, kontrol og vedligeholdelse af elektriske produkter skal lovbestemmelserne, de ulykkesforebyggende forskrifter, de gældende sikkerhedsnormer for de pågældende produkter og elforsyningsselskabets forskrifter gældende for opstillingsstedet overholdes. Bemærk Vedligeholdelse på maskiner med gastilslutning må ud over gasforsyningsselskaber kun foretages af gas- og vandmestre, som overholder bestemmelserne i de gældende forskrifter. Vedligeholdelse må principielt kun foretages af fagfolk under overholdelse af de gældende sikkerhedsbestemmelser. Maskinen skal afbrydes fra gasnettet inden reparation og vedligeholdelse på maskinen! Risiko! Også på slukkede maskiner kan der forekomme netspænding på delene! Inden reparation, vedligeholdelse eller ombygning påbegyndes, skal alle spændingsførende ledninger derfor være sikkert afbrudt. Foretag kontrolmåling! Der skal altid foretages en generel visuel kontrol. Hvis reparation og vedligeholdelse ikke foretages korrekt, er der risiko for brand eller gaseksplosion. Risiko! Fare for at komme til skade ved monteringen

• Fare for elektrisk stød. Alle spændingsførende ledninger skal afbrydes fra nettet inden vedligeholdelse og reparation på maskinen.

• Monter kun soklen på vaskemaskiner, der ikke er installeret. Demontering, se brugsanvisningen til maskinen.

• Fare for at maskinen skrider ud. Bær skridsikre handsker og sikkerhedssko.

• Fare for at maskinen skrider ud. Sørg for, at ingen kropsdele, især hænder og fødder, kommer ind under eller imellem maskinerne.

• Fare for uheld. Sørg for at personer eller dyr ikke har adgang til arbejdsområdet under monteringsarbejdet

• Fare for at komme til skade, specielt med rygsøjlen. Maskinen skal lægges på siden ved montering af soklen. Vær opmærksom på maskinens vægt i forhold til kropsvægten. Oplysning om maskinens vægt fremgår af brugsanvisningen.

• Personer må ikke stå på skuffen. Fare for at maskinen tipper. Fare for at komme til skade på grund af forker t montering

• Skru altid maskinerne fast på soklen.

• Ved enkeltopstilling fastgøres soklen med monteringssæt gulvfastgørelse M.nr. 01497252 til gulvet.

• Fastgør fire sokkelben på gulvet ved fastgørelse til gulvet.

• Anvend ikke soklen til en vaske-/tørresøjle. Bemærk Nødvendigt værktøj:

• Vaterpas til justering af soklen

• Gaffelnøgle 8 mm til møtrik M5

• Skruetrækker Torx 20

• 1 tilbehør til fastgørelse af fnugfilterkasse med skuffe, 6 cylinderskruer M5 x 12, 6 sekskantmøtrikker i rustfrit stål M5, 6 skiver i rustfrit stål B5,3 , 2 bøjninger 70 x 87 PP (90°-bøjninger afløbsvandledning), 1 nøgle

• 1 tilbehør følgeskrivelse med denne monteringsanvisning og ibrugtagningskort. Denne ombygnings- og monteringsanvisning hedder “Monteringsanvisning fnugfilterkasse FFK 5005 til PW 5064 MOP monteres i sokkel UO 5005-08 eller UG 5005-75”. Liste over tegninger: – Ill. 1, forsiden af soklen med mål til 2 huller med 6 mm Ø – Ill. 2, bagsiden af soklen med mål til 4 huller med 7 mm Ø – Ill. 3, montering tilslutningskasse (pos. 1), skinne (pos. 2), afløbsplade (pos. 3) med stopbeslag (pos. 4) og sokkel – Ill. 4, montering fladsi (pos. 4) og skuffe (pos. 5) – Ill. 5, sokkel med monteret fnugfilterkasse og placering af de to 90°-bøjninger fra maskinens afløb til tilslutningskassen – Ill. 6, udsnit af installationsplanen til soklen med fnugfilterkasse til tilslutning af afløbsvandledningen Ill. 6, signaturforklaring til udsnit af installationsplanen

Forkortelse Forklaring AV Maskinversion med ventil til afløbsvand AW Tilslutning afløbsvand DN 70 Rør (afløbsvand), diameter nominel bredde (diameter nominel) 70 mm EL El-tilslutning FFK Fnugfilterkasse KW Koldtvandstilslutning (blødt vand) UM Sokkel, Miele WW Varmtvandstilslutning (blødt vand) skema 1: Signaturforklaring til udsnit fra installationsplanen – Luk i givet fald for gastilslutningen. – Afbryd maskinen fra elnettet og i givet fald gasnettet, og sørg for at sikre maskinen mod genindkobling. Forsiden af soklen er forsynet med 2 huller med 6 mm Ø i afdækningspladen, se ill. 1. Bagsiden er forsynet med to huller med 7 mm Ø i afdækningspladen og hhv. et hul med 7 mm Ø i de to bagerste ben, se ill. 2. – Til ældre sokler eller sokler, der ikke er forberedt til montering, skal der på forsiden, se ill. 1, og på bagsiden af afdækningspladen, se ill. 2, bores to huller og derudover et hul i hvert af de bagerste ben. – Anbring tilslutningskassen ill. 3, Pos.1 bag på soklen. – Monter afløbspladen ill. 3, Pos. 3 med skinnen ill. 3, Pos. 2 med 4 cylinderskruer M5 (moment 3,8 Nm). – Skub skinnen ill. 3, Pos. 2 med den monterede afløbsplade bag på gevindboltene på tilslutningskassen, stopbeslaget i afløbspladen peger frem mod fronten. Se ill. 3, Pos. 4. Produktgruppe 511 Umbau- und Montageanweisung 19 von 36 M.-Nr. 07312111 12.11.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Risiko! Fare for snitsår og hudafskrabninger på hånd og arm på grund af stopbeslaget i afløbspladen, når der tages fat i den, ved montering og når den trækkes ud. Skru skinnen med den monterede afløbsplade på tilslutningskassen med skive og møtrik M5 (moment 3,8 Nm). – Skru skinnen på forsiden af soklen på afdækningspladen med to cylinderskruer M5, skiver og møtrikker M5 (moment 3,8 Nm). – Anbring fladsien ill. 4, Pos. 4 i skuffen ill. 4, Pos. 5, og skub den på plads. – Før skuffen ind i skinnen indtil stopbeslaget (til udtræksstoppet), løft den lidt op, og før den herefter helt ind. – Sæt to 90-graders bøjninger sammen, og før dem fra maskinens vandafløbsstuds til tilslutningskassen. Se ill. 5.

Risiko! Fare for at maskinen kan tippe og falde ned! Det er absolut nødvendigt at fastgøre soklen til gulvet og maskinen til soklen! Se monteringsanvisningen “Sokkel monteres UO 5005-08 eller UG 5005-75 (er vedlagt soklen). Bemærk Tilslutning afløbsvand i gulvet eller væggen, se “Installationsplan PW 5064 EL MOPP” Risiko! Fare for skoldning på grund af udløbende varmt vaskevand. Fare for ætsning af hud og øjne i tilfælde af udløbende aggressivt vaskevand. Anvendelse kun med indskubbet og lukket skuffe. Træk skuffen ud efter programslut. Risiko! Fare for at komme til skade, hvis skuffen falder ned. Vinklen på stopsikringen stopper skuffen, når den trækkes ca. 100 mm ud. Brugeren kan trække skuffen ud over stopsikringen ved at løfte i skuffen og trække den helt ud. Bemærk Vær opmærksom på stopsikringens vinkel, når skuffen skubbes ind. Brugeren kan skubbe skuffen helt ind ved at løfte skuffen op over stopsikringen og skubbe den ind. Bemærk Kontroller fladsien efter hver vask. Rens om nødvendigt fladsien, og tryk den herefter igen på plads i skuffen. – Foretag en sikkerhedskontrol. – Forbind maskinen til elnettet og i givet fald med gasnettet. – Foretag en funktionstest, enten med serviceprogrammerne eller et vaskeprogram. Kontroller tæthed fra maskinens vandafløbsstuds til afløbsvandstilslutningen i gulvet eller i væggen.
