BRUKSANVISNING UG 500575 FFK MIELE

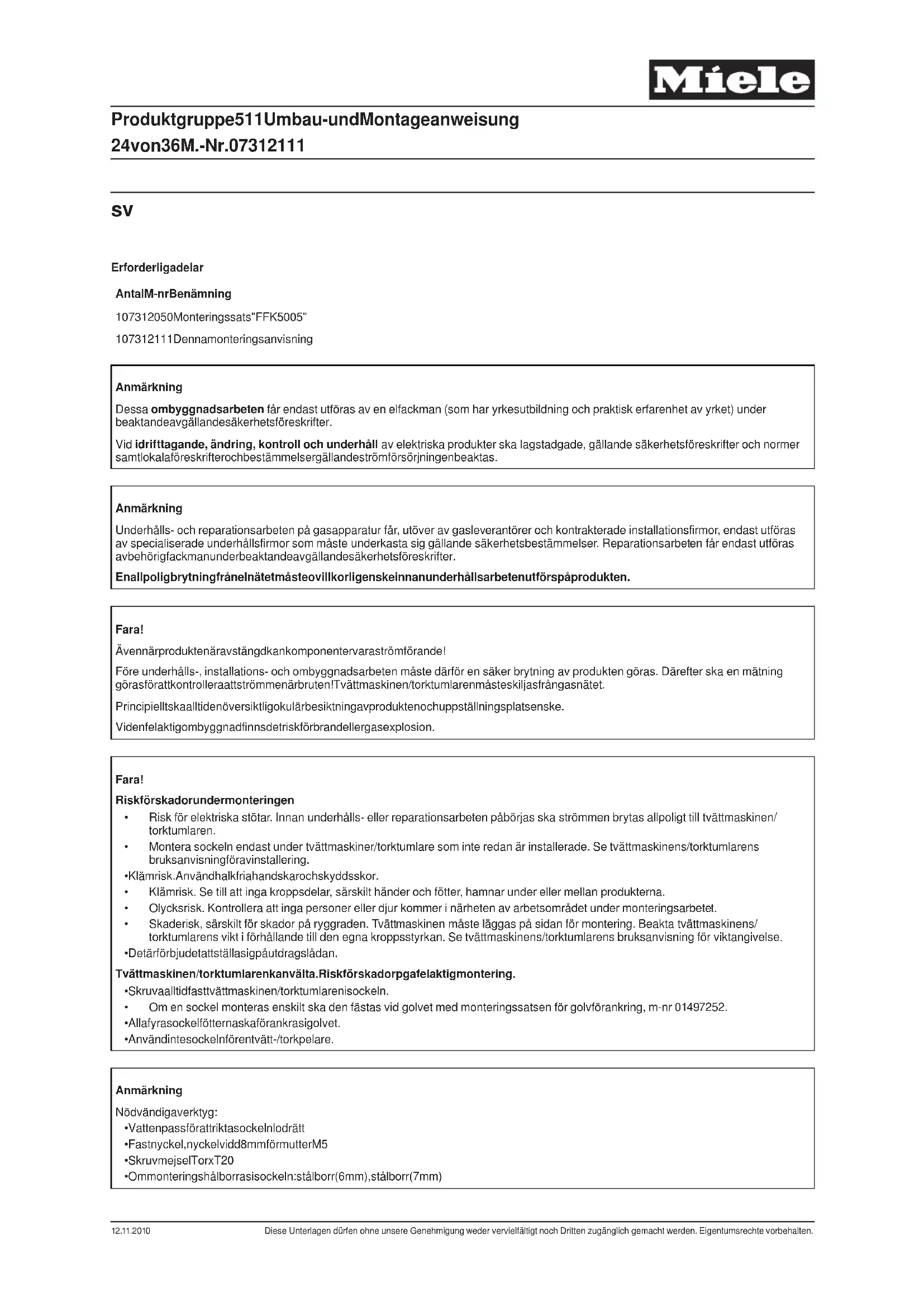

Monteringsanvisning: montera luddfilterlåda FFK 5005 för PW 5064 MOPP i sockel UO 5005-08 eller UG 5005-75

Antal M-nr Benämning 1 07312050 Monteringssats "FFK5005" 1 07312111 Denna monteringsanvisning Anmärkning Dessa ombyggnadsarbeten får endast utföras av en elfackman (som har yrkesutbildning och praktisk erfarenhet av yrket) under beaktande av gällande säkerhetsföreskrifter. Vid idrifttagande, ändring, kontroll och underhåll av elektriska produkter ska lagstadgade, gällande säkerhetsföreskrifter och normer samt lokala föreskrifter och bestämmelser gällande strömförsörjningen beaktas. Anmärkning Underhålls- och reparationsarbeten på gasapparatur får, utöver av gasleverantörer och kontrakterade installationsfirmor, endast utföras av specialiserade underhållsfirmor som måste underkasta sig gällande säkerhetsbestämmelser. Reparationsarbeten får endast utföras av behörig fackman under beaktande av gällande säkerhetsföreskrifter. En allpolig brytning från elnätet måste ovillkorligen ske innan underhållsarbeten utförs på produkten. Fara! Även när produkten är avstängd kan komponenter vara strömförande! Före underhålls-, installations- och ombyggnadsarbeten måste därför en säker br ytning av produkten göras. Därefter ska en mätning göras för att kontrollera att strömmen är bruten! Tvättmaskinen/torktumlaren måste skiljas från gasnätet. Principiellt ska alltid en översiktlig okulär besiktning av produkten och uppställningsplatsen ske. Vid en felaktig ombyggnad finns det risk för brand eller gasexplosion. Fara! Risk för skador under monteringen

• Risk för elektriska stötar. Innan underhålls- eller reparationsarbeten påbörjas ska strömmen brytas allpoligt till tvättmaskinen/ torktumlaren.

• Montera sockeln endast under tvättmaskiner/torktumlare som inte redan är installerade. Se tvättmaskinens/torktumlarens bruksanvisning för avinstallering.

• Klämrisk. Använd halkfria handskar och skyddsskor.

• Klämrisk. Se till att inga kroppsdelar, särskilt händer och fötter, hamnar under eller mellan produkterna.

• Olycksrisk. Kontrollera att inga personer eller djur kommer i närheten av arbetsområdet under monteringsarbetet.

• Skaderisk, särskilt för skador på ryggraden. Tvättmaskinen måste läggas på sidan för montering. Beakta tvättmaskinens/ torktumlarens vikt i förhållande till den egna kroppsstyrkan. Se tvättmaskinens/torktumlarens bruksanvisning för viktangivelse.

• Det är förbjudet att ställa sig på utdragslådan. Tvättmaskinen/torktumlaren kan välta. Risk för skador p g a felaktig montering.

• Skruva alltid fast tvättmaskinen/torktumlaren i sockeln.

• Om en sockel monteras enskilt ska den fästas vid golvet med monteringssatsen för golvförankring, m-nr 01497252.

• Alla fyra sockelfötterna ska förankras i golvet.

• Använd inte sockeln för en tvätt-/torkpelare. Anmärkning Nödvändiga verktyg:

• Vattenpass för att rikta sockeln lodrätt

• Fast nyckel, nyckelvidd 8 mm för mutter M5

• 1 styrskena/plåt filterlåda

• 1 tillbehör för fästande av luddfilterlådan, 6 cylinderskruvar M5 x 12, 6 sexkantmuttrar rostfritt stål M5, 6 brickor rostfritt stål B5,3, 2 krökar 70x87 PP (90°-krök avloppsledning), 1 nyckel

• 1 tillbehör bifogad information med denna monteringsanvisning och kort för idrifttagande. Denna ombyggnads- och monteringsanvisning heter "Monteringsanvisning: montera luddfilterlåda FFK 5005 för PW 5064 MOPP i sockel UO 5005-08 eller UG 5005-75". Lista över bilder: – Bild 1, vy över sockelns framsida med mått för 2 hål (6 mm Ø) – Bild 2, vy över sockelns baksida med mått för 4 hål (7 mm Ø) – Bild 3, montera anslutningsboxen (pos. 1), styrskena/plåt (pos. 2), avloppsplåt (pos. 3) med anslagsvinkel (pos. 4) och sockel – Bild 4, montera ytfiltret (pos. 4) och utdragslådan (pos. 5) – Bild 5, vy över sockeln med monterad luddfilterlåda och position för de två 90°-böjarna från tvättmaskinens avlopp till anslutningsboxen – Bild 6, skiss över installationsplanen för sockeln med luddfilterlåda för anslutning av avloppsledningen Bild 6, förteckning till skissen över installationsplanen

Förkortning Förklaring AV Modellversion med avloppsventil AW Avloppsanslutning DN 70 Rör (avloppsvatten), diameter nominell bredd (nominell diameter) 70 mm EL Elanslutning FFK Luddfilterlåda KW Kallvattenanslutning (mjukt vatten) UM Miele-sockel WW Varmvattenanslutning (mjukt vatten) tabell 1: Förteckning till skissen över installationsplanen – Stäng i förekommande fall gasanslutningen. – Skilj tvättmaskinen/torktumlaren från elnätet och i förekommande fall från gasnätet och säkerställ att den inte kan kopplas in oavsiktligt. Sockelns framsida har två hål (6 mm Ø) i täckplåten, se bild 1. Baksidan har två hål (7 mm Ø) i täckplåten och vardera ett hål (7 mm Ø) i de två bakre fötterna, se bild 2. – I en äldre sockel som inte är förberedd för monteringen ska vardera två hål borras på framsidan, se bild 1, och baksidan av täckplåten, se bild 2, och vardera ett hål borras i de bakre fötterna. – Placera anslutningsboxen bild 3, pos. 1 bak på sockeln. – Montera avloppsplåten bild 3, pos. 3 med styrskenan/plåten bild 3, pos. 2 med 4 cylinderskruvar, M5, (vridmoment 3,8 Nm). – Skjut styrskenan/plåten bild 3, pos. 2 med den monterade avloppsplåten bak på anslutningsboxens gängade bult. Anslagsvinkeln i avloppsplåten pekar mot framsidan. Se bild 3, pos. 4. Produktgruppe 511 Umbau- und Montageanweisung 25 von 36 M.-Nr. 07312111 12.11.2010 Diese Unterlagen dürfen ohne unsere Genehmigung weder vervielfältigt noch Dritten zugänglich gemacht werden. Eigentumsrechte vorbehalten.x

Fara! Risk för skär- och skrubbsår på händer och armar som orsakas när anslagsvinkeln i avloppsplåten greppas, monteras och dras ut. Skruva fast styrskenan/plåten med den monterade avloppsplåten på anslutningsboxen med bricka och mutter M5 (vridmoment 3,8 Nm). – Montera styrskenan/plåten på täckplåten på sockelns framsida med hjälp av två cylinderskruvar (M5), brickor och muttrar (M5) (vridmoment 3,8 Nm). – Sätt in ytfiltret bild 4, pos. 4 i utdragslådan bild 4, pos. 5 och tryck in det i spärren. – Sätt in utdragslådan i styrskenan/plåten ända till anslagsvinkeln (utdragsspärr), lyft den och skjut sedan in den helt. – Sätt ihop två 90-graders krökar och förlägg dem från tvättmaskinens avloppsstuts till anslutningsboxen. Se bild 5.

Fara! Tvättmaskinen/torktumlaren kan välta! Det är absolut nödvändigt att fästa sockeln i golvet och att fästa tvättmaskinen/torktumlaren på sockeln! Se monteringsanvisningen "Montera sockel UO 5005-08 eller UG 5005-75" (medföljer sockeln). Anmärkning Avloppsanslutning i golvet eller väggen, se "Installationsschema PW 5064 EL MOPP" Fara! Risk för skållning p g a hett tvättvatten som strömmar ut. Risk för frätskador på hud och ögon p g a tvättvatten med aggressiva medel som strömmar ut. Tvättmaskinen får endast användas när utdragslådan är insatt och stängd. Dra endast ut utdragslådan efter programslut. Fara! Skaderisk p g a nedfallande låda. Utdragsspärrens vinklar stoppar lådan när den dragits ut ca 100 mm. Användaren kan komma förbi utdragsspärren genom att lyfta och dra lådan och sedan dra ut lådan helt. Anmärkning Beakta utdragsspärrens vinklar när lådan skjuts in. Användaren kan komma förbi utdragsspärren genom att lyfta och dra utdragslådan och sedan skjuta in lådan helt. Anmärkning Kontrollera ytfiltret efter varje tvätt. Rengör ytfiltret vid behov och tryck sedan åter fast det i utdragslådans spärr. – Genomför en säkerhetskontroll. – Anslut tvättmaskinen/torktumlaren till elnätet och i förekommande fall även till gasnätet. – Genomför ett funktionstest i något av serviceprogrammen eller i ett tvättprogram. Kontrollera avloppsstutsens täthet i tvättmaskinen/torktumlaren ända till avloppsanslutningen i golvet eller väggen.
