MANUALE UTENTE GEXP6400TVP PIONEER

Prima di usare quello prodotto 2

A proposito del prodotto 2

• Sistema video del componente collegato
• Alimentazione del dispositorio

A proposito di quello manuale 3

Precauzioni 3
In caso di problemi 3
Ripristino del microprocessor 3
Impostazione del selettore OSD 4

I vari tasti 5

• Telekomando (fornito in dotazione)
  Apparecchio principale (ad es. DEH-P8400MP)

Funzionamento in combinazione con gli appearecchi principali 8

• Apparecchi principali del Gruppo 1
• Apparecchi principali del Gruppo 2
• Apparecchi principali del Gruppo 3

Tabelle di compatibilità delle funzioni 9

• Memoria di predesignazione
  Richiamo diretto
• Attivazione del menu delle funzioni
• Scansione delle stazioni predesignate
• Commutazione della modalità di sintonizzazione
• Uso del tasting PGM
• Elenco dei canali preselezionati

Uso in breve 13

Commutazione della sorgente 13

Principali operazioni del sintonizzatore TV ... 14

• Sintonizzazione manuale o a ricercata automatica
  Banda
  Sintonizzazione a stazioni predesignate

Funzione BSSM (Memorizzazione in ordine progressivo delle stazioni più forti) 15

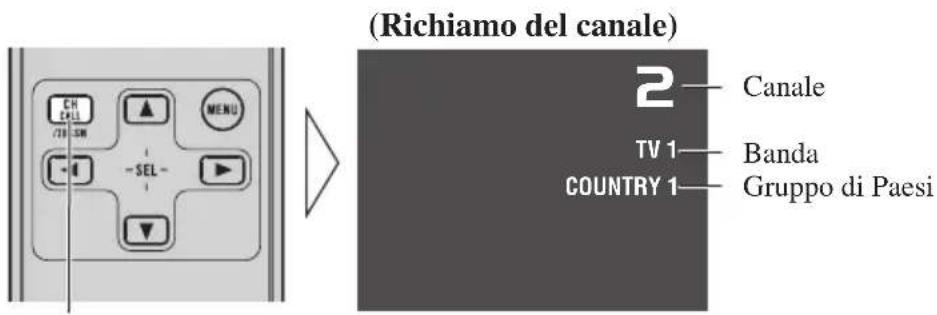

Verifica del canale del momento e di
altre predispositionsi 16

Funzionamento del menu delle predispositionsi 17

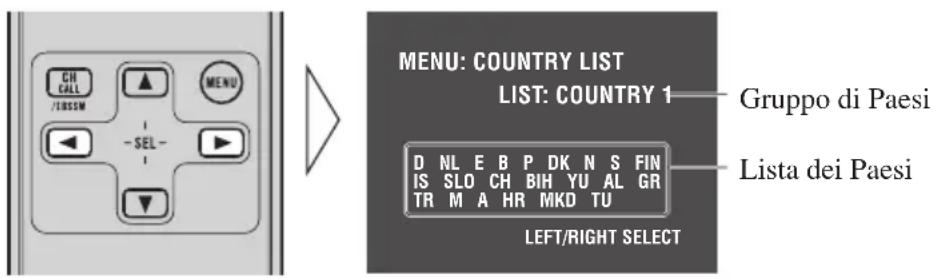

Selezione del gruppo di Paesi 17

• Listadei gruppi di Paesi e nome del canale

Dati tecnici 18

A proposito del prodotto

• Questo prodotto è conforme alle direttive EMC (89/336/CEE, 92/31/CEE) e alla direttiva sul marchio CE (93/68/CEE).

Questo dispositivo è un sintonizzatore TV per la riscizione di trasmissione teilevisive. In combinazione con uno schermo, acquistabile a parte e provvisto di AV-BUS, consente quando di ricevere i programmi TV (per ulteriori dettagli concernenti l'AV-BUS, si prega di fare riferimento al manuale di installatione del dispositivo). Le Frequenze sintonizzabili con questo dispositivo sono quale in uso nell'Europa occidentale ed orientale. L'uso del dispositivo in altre aree non consente un riscizione corretta. (Questo dispositivo non è compatibile con i canali usati in Francia.)

Questo dispositivo è provvisto di uscita per display posteriore (REAR OUT), consentendo pertanto la visione dei programmi TVanche su un display installato posteriormente (ven-duto a parte).

Sistema video del componente collegato

Questo dispositivo èCompatible con i sistemi PAL. Se si collega un componente esterno all'uscita del display posteriori (REAR OUT), verificare che tale appearecchio esterno sia compatible con gli stessi sistemi video. In caso contrario le immagini non vengono riprodotte correttamente.

AVVERTENZA

• Per la visione di immagini televisive, fermarsi e parcheggiate l'auto in un luogo sicuro.
• La visione della televisione durante la guida è assai pericoloso e può essere all'origine di eventuali incidenti.
• L'uscita di quello dispositivo per lo schermo posteriore serve al collegamento di uno schermo inteso a permettere ai passeggeri dei sedili posteriori la visione del teilevisore. Non installare lo schermo posteriore in una posizione che ne consenta la visione al guidatore nel corso della guida.

Alimentazione del disposativo

Spagnendo l'unità di controllo di quello dispositivo oppure selezionando una sorgente che non sia la TV, non si determina lo spegnimento del dispositivo stesso.

Questo dispositivo è stato concepito affinché durante l'uso non si verifichino problemi; tuttavia, desiderando spegnerlo per quale ragione, portate sulla posizione ACC OFF la chiavetta di accensione della vettura.

A proposito di quello manuale

Questo prodotto possiede un grande numero di funzioni che assicurano prestazioni eccezionali, ma tutte studiate per facilitarne il più POSSIBLE l'uso, nonostante il fatto che l'uso di alcune possa non essere immediatamente ovvio. Questo manuale serve per facilitare la comprensione dei comandi e massimizzare il rendimento dell'unità. Si raccomanda di acquirese familiarità con le funzioni del prodotto ed il loro uso leggendo attendentamente ed interamente questo manuale prima di usare il prodotto. Leggere attendentamente le "Precauzioni" containute in questa pagina ed in altresezioni, ed attenervisi strettamente.

Quando si utilizes un ricevitore AV Pioneer (ad es. AVH-P6400CD, AVH-P6400R), si prega di leggerne il relativo manuale diistruzioni.

Precauzioni

• Conservare quello manuale per poterlo riutilizzare in caso di necessità.
• Tenere sempre il volume sempre sufficientemente basso perché i suoni provenienti dall'esterno del veicolo siano chiaramente udibili.
• Proteggere quello prodotto dall'umidità.
• Se la batteria viene scollegata, la memoria di presezione viene cancellata e deve venire riprogrammata.

In caso di problemi

Se questo prodotto non dovesse funzionare normalmente, entrare in contatto con il proprio negozio di fiducia o con un rivenditore autorizzato PIONEER.

Ripristino del microprocessore

Il microprocessor deve essere inizializzato nelle seguenti condizioni:

Allorché il prodotto viene utilizzato per la prima volta dopo l'installazione.

Se l'unità non funziona correttamente.

Se sul display appaiano messaggi strani (incorretti).

Quando si procede alla regolazione della posizione del selettore OSD ubicato sul lato destro del dispositivo.

Ripristinando il microprocessor, le stazioni trasmittenti memorizzate ed altri eventuali informazioni vengono cancellate, ed il dispositivo ritorna alle condizioni iniziali.

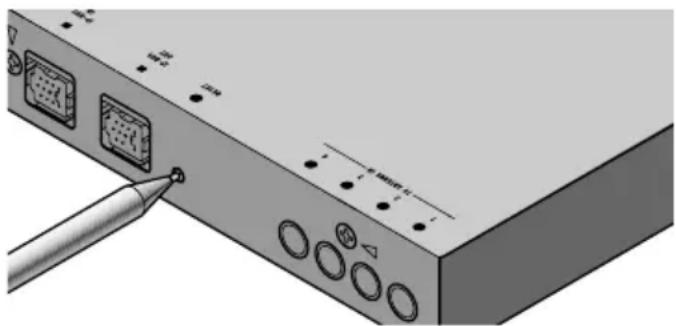

• Per inizializzare il microprocessore premere, con la punta di una penna o con un altro strumento appuntito, il tasto RESET dell'apparecchio.

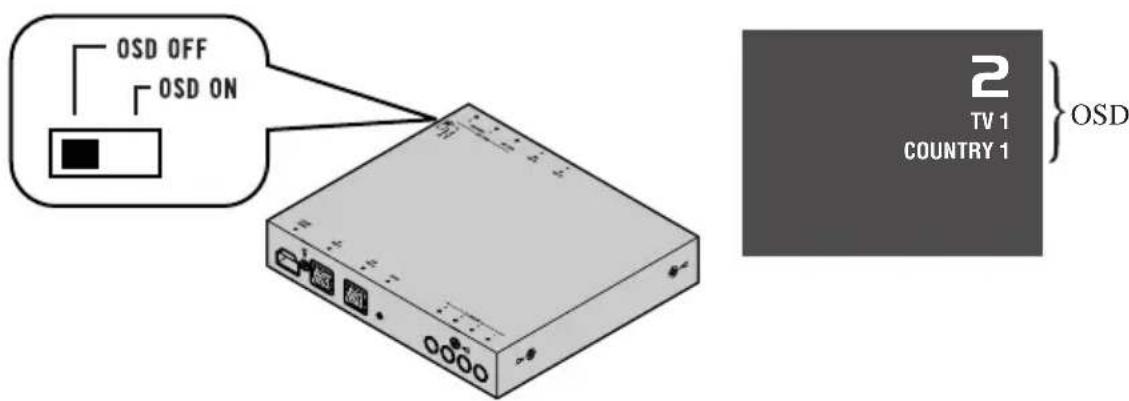

Impostazione del selettore OSD

Per il componente col quale si intende effettuare la combinazione, con una penna o altri oggettato appuntito impostare nella posizione appropriata il selettore OSD (on screen display) situato sul dato destro di quello dispositivo.

(1) OSD OFF

In combinazione con un ricevitore AV Pioneer (ad es. AVH-P6400CD, AVH-P6400R).

• Effettuare questa impostazione quando non si intendono utilizzare leindicazioni a display OSD del dispositivo.

(2) OSD ON

In combinazione con un display Pioneer provvisto di ingressso AV-BUS (ad es. AVX-P7300DVD, AVX-7300).

• Effettuare questa impostazione quando si intendono utilizzare leindicazioni a display OSD del dispositorio.

Nota:

• Dal momento che l'uscita dal display posteriore non ha alcuna relazione con l'impostazione ON/OFF del selettore OSD, leindicazioni a display OSD vengono sempre visualizzate.

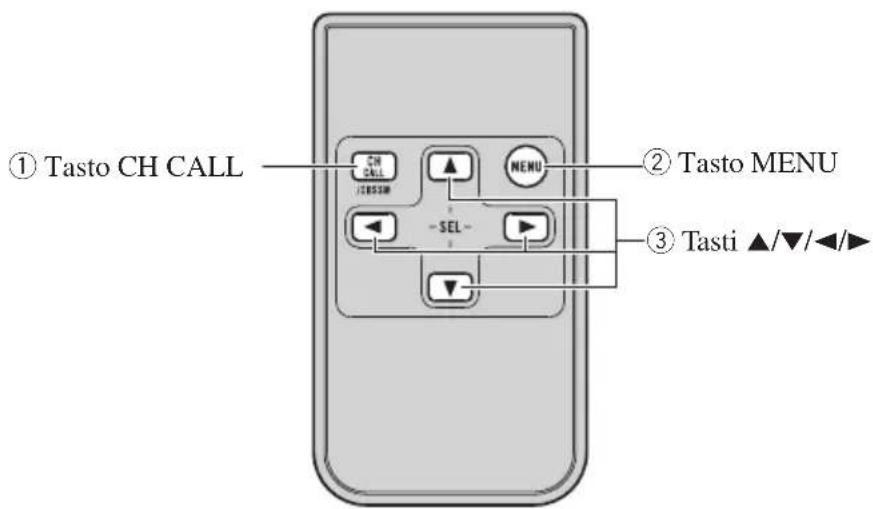

Telecomando (fornito in dotazione)

Il telecomando, fornito in dotazione all'apparecchio, viene prevalenteamente utilizzato dai passeggeri dei sedili posteriori. Esso va tuttavia punto verso il sensore del telecomando situato sul display dei sedili anteriors.

Altri telecomandi

Si possono altresi utilizzare i telecomandi qui sotto indicati.

Essi vanno utilizzati agenda sui tasti che corrispondono a quelli del telecomando fornito in dotazione con questo dispositivo e migliorati nella seguente tabella.

Telecomando fornito in dotazione Telecon con quello dispositivo per veicoli*	tado dilettore DVD Pioneer
①Tasto CH CALL Tasto STEP (II▲)
② Tasto MENU	Tasto PLAY/PAUSE (▲/II)
③ Tasti ▲/▼/▲/▲	Manopola di lavoro
Selettore di modo: Selettore di modo: Selettore di modalità nessun funzionamento. Quandolo si utilizza la TV, assicurarsi di averere impostato nella posizione "TV" il "Commutatore modalità di funzionamento con telecomando".

*…SDV-P7, AVX-P7300DVD, XDV-P9π

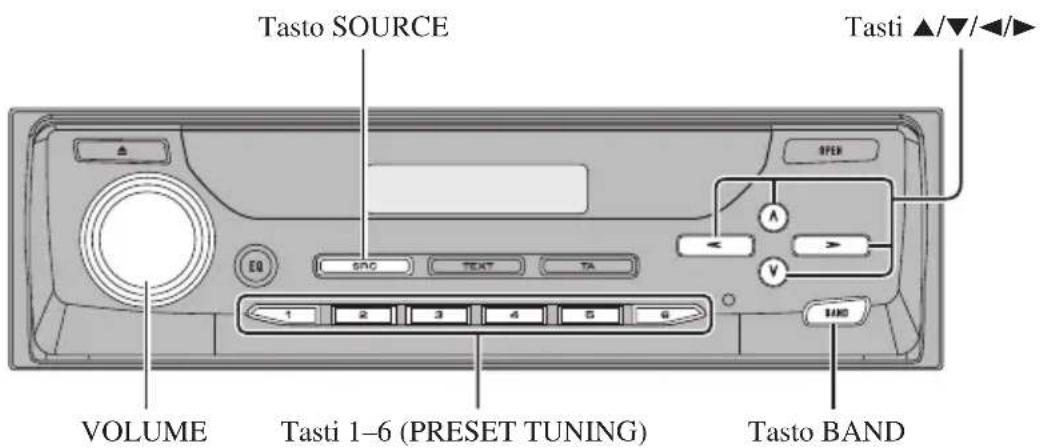

Apparecchio principale (ad es. DEH-P8400MP)

Questo dispositivo può essere gestito da una un appearecchio principale (venduto a parte).

Pannello frontale (aperto)

Nota:

• La disposizione dei tasti cui poè variare a seconda del modello; vi preghiamo pertanto di leggere il manuale di istruzioni relativo all'apparecchio principale in uso.

Uso del telecomando

Questo prodotto possiede un telecomando molto conveniente.

• Punte il telecomando in direzione del sensore di lavoro a distanza situato sul display a colori (venduto a parte).

Precauzione:

Non lasciare il telecomando in posizioni soggette a luce solare diretta o temperature elevate.
- Il telecomando potrebbe non funzionare normalmente se investito di luce solare diretta.
Non lasciar cadere a terra il telecomando, dato che potrebbe finire sotto i pedali o venire calpestato.

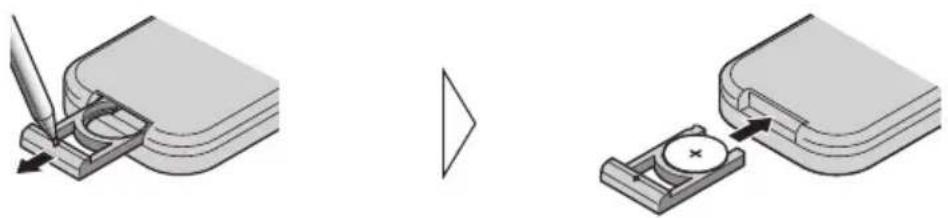

Batteria

• Far scorrere il piatto portabatteria, ubicato sul retro del telecomando, ed inseire la batteria con le polarità (+) e (-) rivolte nella direzione corretta.

Sostituzione della batteria al litio:

• Usare solamente batterie al litio del tipo "CR2025", da 3 V.

Precauzione:

• Togliere la batteria dal telecomando se si pensa di non volerlo utilizzare per un lungo periodo di tempo.
• In caso di perdite di elettrolito alla batteria, pulire accuramente l'internalo del telecomando ed installare una batteria nuova.

AVVERTENZA:

• Tenere la batteria al litio fuori alla portata dei bambini. Se si ingerisce accidentally la batteria, consultare immediamente un medico.

ATTENZIONE:

• Non ricaricare la batteria, non smontarla, non esporla al calore e non eliminarla gettandola nel fuoco.
• Usare sostanto una batteria al litio CR2025 (3 V). Non usare mai pile di tipo diverso con但这a unità.
• Non prendere la batteria servendosi di attrezzi metallici.
• Non ripore la batteria al litio insieme a materiali metallici.
• Quando si devonogettare le batterie usate, attenersi alle norme governative o alle norme delle istituzioni pubbliche che si occupano dell'ambiente applicabili nella nazione o nella zona.
• Fare sempreattenzione ad insere la batteria con i loro poli (+) e (-) rivolti nella direzione corretta.

Funzionamento in combinazione con gli appearecchi principali

Le seguenti istruzioni descrivono il funzionamento di quello dispositivo usato in combinazione con un apparecchio principale (venduto a parte). Certi apparecchi principali permiettono l'uso del dispositivo come sorgente di trasmissioni TV, nelle altri lo utilizzato come apparecchio esterno. Fra gli apparecchi principali che comandano il funzionamento del dispositivo come apparecchio esterno, alcuni lo comandanoattraverso il tasto FUNCTION, altri no.

Nota:

• Il termine "apparecchio esterno" indica un componente del sistema che non può essere totalmente comandato come sorgente da un apparecchio principale.
• Se usato in combinazione con un apparecchio principale che non può Comandare il dispositivo come sorgente di trasmissioni TV, il dispositivo stesso (come sintonizzatore TV) viene utilizzato come apparecchio esterno.
• Sono disponibili due tipi di apparecchio principale Pioneer: un tipo al quale può essere collegata solamente una unità esterna ed uno al quale ne possono essere collegate due.

Apparecchi principali del Gruppo 1

Si tratta di appearecchi principali che utilizzato il dispositorio come sorgente di trasmissioni TV.

Apparecchi principali del Gruppo 2

Si tratta di appearecchi principali che utilizzato il disposativo come appearecchio esterno, comandandone le funzionitrasverso il tasto FUNCTION.

Apparecchi principali del Gruppo 3

Si tratta di apparecchi principali che utilizzato il dispositivo come apparecchio esterno, ma NON ne comandano le funzioni atraverso il tasto FUNCTION.

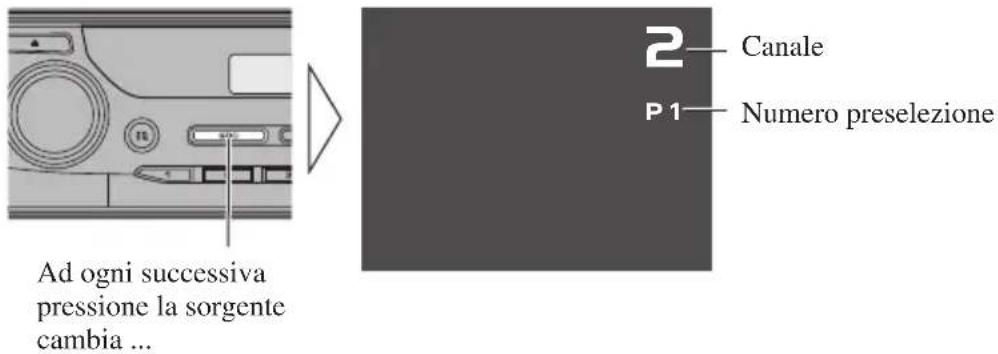

Apparecchi principali del Gruppo 1

Se si utilizes il disposativo in combinazione con uno degli apparecchi principali seguenti, eseguire le operazioni in base alle istruzioni relativeagli apparecchi principali del Gruppo 1, descritte nella sezione delle tabelle di compatibilità delle funzioni.

DEX-P9R

DEH-P900HDD DEH-P9400MP DEH-P9300

DEH-P8400MP DEH-P7400MP DEH-P7300R

DEH-P7100R DEH-P6400R DEH-P6300R

DEH-P6100R DEH-P5100R DEH-P5100R-B

Apparecchi principali del Gruppo 2

Se si utilizes il disposativo in combinazione con uno degli apparecchi principali seguenti, eseguire le operazioni in base alle istruzioni relative agli apparecchi principali del Gruppo 2, descritte nella sezione delle tabelle di compatibilità delle funzioni.

DEH-P4100R

FH-P4000R

Apparecchi principali del Gruppo 3

Se si utilizes il disposativo in combinazione con uno degli apparetti principali seguenti, eseguire le operazioni in base alle istruzioni relative agli apparetti principali del Gruppo 3, descritte nella sezione delle tabelle di compatibilità delle funzioni.

KEH-P5900R KEH-P5011 KEH-P5010R

KEH-P4930R KEH-P4900R KEH-P4023R

KEH-P4022 KEH-P4020R KEH-P4013RB

KEH-P4010R KEH-P1013R KEH-P1010R

Tabelle di compatibilità delle funzioni

Eseguire le operazioni usando i tasti dell'apparecchio principale stesso, o del telecomando, che riportano le stesse funzioni.

Nota:

• Impiegando alcuni apparetti principali, potrebber non essere possibile utilizzare le funzioni*.

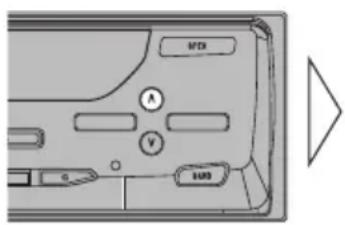

Apparecchi principali del Gruppo 1

Funzione Tasto Operazione Pag.
Commutazione della sorgente SOURCE, SOURCE/OFF :Sezione 13
Sintonizzazione manuale (ad uno scatto per volta) di 0,5 secondi)	e (se premuto per meno	:Sezione	14
Sintonizzazione a ricerca (automatica) 0,5 secondi)	e (se premuto per almeno	:Sezione	14
Sintonizzazione a stazioni predesignate	e▼	:Sezione	14
Modifica della banda	BAND, e▼:Sezione 14
Memoria di predesignazione	da 1 a 6 (se tenuti premuti per almeno 2 secondi)	:Memorizzazione	11
Richiamo diretto	da 1 a 6	:Sezione 11
BSSM	FUNCTION (A.MENU)▲e▼	:Attivazione e disattivazione	15
Elenco dei canali preselezionati*	FUNCTION (A.MENU)▲/▼/<▼>		12
Predisposizione del tasting PGM*	FUNCTION (se tenuto premuto per almeno 2 secondi)	:Sezione	-
Uso del tasting PGM*	PGM (se tenuto premuto per almeno 2 secondi)	:Attivazione e disattivazione della sostutto funzione BSSM	12

Nota:

Per il sintonizzatore TV, nel tasting PGM possono essere memorizzate solamente le funzioni BSSM. (Impiegando alcuni apparetti principali, potrebber non essere possibile utilizzare questa funzione).
- Quando'utilizzate un ricevitore AV (ad es. AVH-P6400CD, AVH-P6400R), siete pregati di leggerne il relative manuale di istruzioni.

Apparecchi principali del Gruppo 2

Funzione Tasto Operazione Pag.
Commutazione della sorgente SOURCE, SOURCE/OFF :Selezione 13
Sintonizzazione manuale o automatica	e▼:Selezione 14
Sintonizzazione a stazioni predesignate	e▼:Selezione 14
Modifica della banda BAND,	Selezione 14
Memoria di predesignazione da 1 a 6 (se tenuti premuti per :Memorizzazione 11 almeno 2 secondi)
Richiamo diretto da 1 a 6 :Selezione 11
Attivazione del menù delle funzioni	FUNCTION :Selezione 11
Scansione delle stazioni predesignate* (FUNC 1)	e▼	:Attivazione e disattivazione 12
BSSM (FUNC 1)	e▼ (se tenuti premuti per almeno 2 secondi)	:Attivazione e disattivazione 15
Selezione Paese (FUNC 4)	FUNCTION (A.MENU)	:Selezione 16
	e▼
Commutazione della modalità di sintonizzazione* (AUTO/MANUAL)	e▼:Selezione 12
Predisposizione del tasting PGM*	FUNCTION (se tenuto premuto per almeno 2 secondi)	:Selezione —
Uso del tasting PGM* PGM/DSP, PGM		:Attivazione e disattivazione 12 della sostutto funzione BSSM

Apparecchi principali del Gruppo 3

Funzione	Tasto Operazione	Pag.
Commutazione della sorgente	SOURCE, SOURCE/OFF	:Selezione	13
Commutazione della modalità di sintonizzazione	Tasto PTY	:Selezione	12
Sintonizzazione manuale o automatica	<e >:Selezione	14
Sintonizzazione a stazioni predesignate	▲ e▼	:Selezione	14
Modifica della banda	BAND, <b>	:Selezione	14
Memoria di predesignazione	da 1 a 6 (se tenuti premuti per almeno 2 secondi)	:Memorizzazione	11
Richiamo diretto	da 1 a 6	:Selezione	11
BSSM	Tasto DISPLAY (se tenuto premuto per almeno 2 secondi)	:Attivazione e disattivazione	15
Scansione delle stazioni predesignate	Tasto DISPLAY	:Selezione	12

Nota:

• Il tastinge relativto alla funzione Preset Scan differisce a seconda del modello.

• KEH-P4020R, KEH-P4023R: Tasto DISP/REG

• KEH-P5010R, KEH-P4013R, KEH-P4010R, KEH-P4010RB: Tasto PTY
• KEH-P5011: Tasto PAUSE/SCAN

• KEH-P4022: Tasto BSM

• Il tasto di commutazione della modalità di sintonizzazione varia da modello a modello.

• KEH-P4020R, KEH-P4023R, KEH-P4022: Tasto LOCAL

• KEH-P5010R, KEH-P4013R, KEH-P4010R, KEH-P4010RB, KEH-P5011

: Tasto LOCAL/BSM

Memoria di predesignazione

La funzione di memoria di predesignazione consente di memorizzare la stazioni in modo manuale.

1. Selezionare la stazione di cui si vuole memorizzare il canale.
2. Agire per almeno 2 secondi su quello, dei tasti da 1 a 6, nel quale si vuole memorizzare la stazione desiderata.

Nota:

• La stazioneiene memorizzata nel tasting selezionato.
• Con esta funzione memorizzazione nei canali di predesignazione da 7 a 12 non è possible.

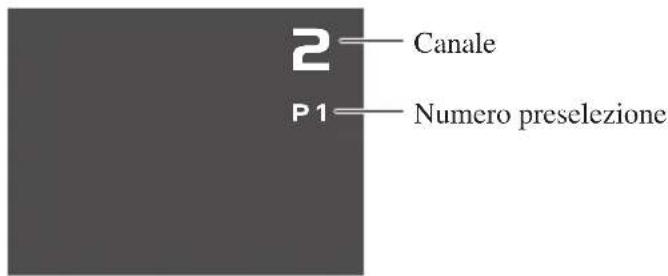

Richiamo diretto

• Premere uno dei tasti da 1 a 6 per richiamare la stazione ivi memorizzata.

Nota:

• Per il richiamo dei canali predesignati da 7 a 12, eseguire la sintonizzazione a stazioni predesignate con i tasti .

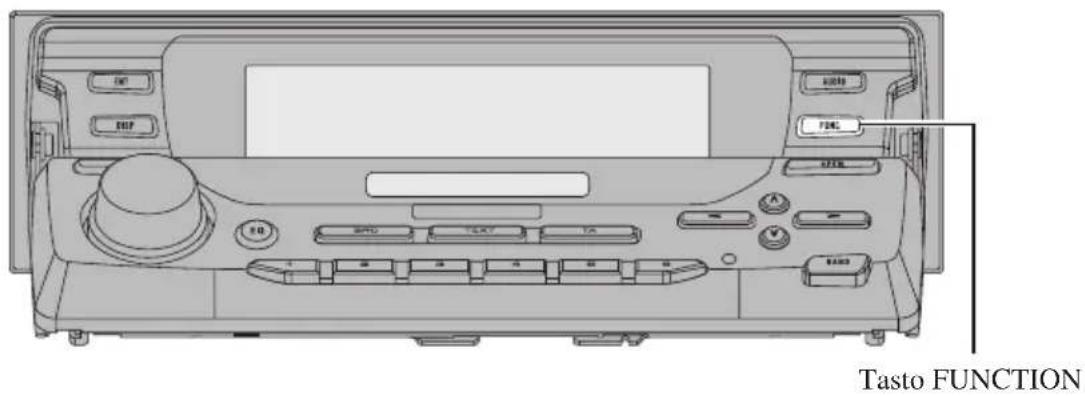

Attivazione del menu delle funzioni

• Agire opportunistamente sul tasto FUNCTION e selezionare, dal menu delle funzioni, la modalità desiderata.

Ad agli successiva pressione del tasting FUNCTION, la modalità viene selezionata nell'ordine seguente:

FUNC 1 (Scansione delle stazioni predesignate o BSSM) FUNC 2 FUNC 3

FUNC 4 (Selezione del gruppo di Paesi)
AUTO/MANUAL (Commutazione della modalità di sintonizzazione)

Nota:

• Nella posizione FUNC 1, la scelta fra la ricerca funzione di scansione delle stazioni predesignate e la ricerca della ricerca BSSM dipende alla durata della pressione effettuata sui tasti o .
• Nelle posizioni FUNC 2, FUNC 3 non esistono funzioni.

Scansione delle stazioni predesignate

Questa funzione consente di visionare, una dopo l'altra, le stazioni memorizzate, sino ad un massimo di 12, nei canali di predesignazione.

Commutazione della modalità di sintonizzazione

Si più scegliere fra sintonizzazione manuale (MANUAL) e sintonizzazione automatica (AUTO). Agendo sui tasti e , o sui altri tasti secondo necessità, la sintonizzazione viene effettuata nella modalità selezionata.

Uso del tasting PGM

Il tasto PGM (o PGM/DSP) opera in modo diverso a seconda della funzione programmata (memorizzata). Per dettagli sulla programmazione del tasto PGM (o PGM/DSP) vedere il manuale di istruzioni dell'apparecchio principale.

- Premere il tasting PGM (o PGM/DSP).

Funzione Pressione singola Pressione continuata per 2 secondi

Scansione delle stazioni Attivazione o disattivazione Attivazione o disattivazione predesignate o BSSM della scansione delle della ricerca funzione BSSM (FUNC 1) stazioni predesignate

Commutazione della Sezione modalità di sintonizzazione (AUTO/MANUAL)

Elenco dei canali preselezionati

Preghiamo di leggere il manuale di istruzioni relativo all'apparecchio principale provvisto di energia di utilizzo di questa funzione.

Quando si utilizes un ricevitore AV Pioneer (ad es. i modelli AVH-P6400CD, AVH-P6400R), si prega di leggerne il relativo manuale di istruzioni.

Commutazione della sorgente

Eseguire la "Selezione del gruppo di Paesi" (vedere a pag. 16) per il Paese in cui si usa il dispositorio.

Apparecchi principali del Gruppo 1

1. Commutare la sorgente d'imagine del display su quest'unità.

Per i dettagli consultare il manuale dell'unità collegata.

1. Selezionare la sorgente TV per mezzo dell'apparecchio principale.

Apparecchi principali del Gruppo 2 e 3

1. Commutare la sorgente d'imagine del display su quest'unità.

Per i dettagli consultare il manuale dell'unità collegata.

1. Impostate la sorgente su "External" (o "TV", "Television").

Nota:

• Specnendo l'apparecchio principale (cioe l'unità che controllinga quello dispositivo) oppure selezionando una sorgente che non sia la TV, non si determina lo spegnimento del dispositivo stesso. Questo dispositivo è stato concepito affinché durante l'uso non si verifichino problemi; tuttavia,considerando spegnerlo per quale ragione, portate sulla posizione ACC OFF la chiavetta di accensione della vettura.
• Con i modelli di apparecchio principale appartenenti al Gruppo 2 o 3, sul display potrebbe non essere visualizzata l'indicazione "TV" o "Television".

Principali operazioni del sintonizzatore TV

Eseguire la "Selezione del gruppo di Paesi" (vedere a pag. 16) per il Paese in cui si usa il dispositorio.

Sintonizzazione manuale o a ricerca automatica

• Il metododi sintonizzazione può essere selezionato variarando la durata della pressione dei tasti o .

Sintonizzazione manuale (ad uno scatto per volta) 0,5 secondi o meno

Sintonizzazione a ricerca (automatica) 0,5 secondi o più

Nota:

• Se si preme il pulsante continuamente per 0,5 secondi, si possono evitare delle stazioni radio. La sintonia con ricerca inizia non appena si lascia andare il pulsante.

TV1 TV2

Il funzionamento è possibile solamente per mezzo del tasto BAND (▲▼) dell'apparecchio principale.

Sintonizzazione a stazioni predesignate

• Si possocono memorizzare stazioni transmittenti.

La memorizzazione ed il richiamo delle stazioni con i tasti da 1 a 6 può essere effettuata come nel caso della sintonizzazione a predesignazione per mezzo del sintonizzatore dell'apparecchio principale (vedere a pag. 11).

Funzione BSSM (Memorizzazione in ordine progressivo delle stazioni più forti)

La funzione BSSM memorizza automaticamente le stazioni trasmittenti più forti dal canale più basso versuso l'alto, nell'ordine.

Nota:

• Per agli banda posso sono essere memorizzate sino a 12 stazioni.
• Nelle regioni nelle quali non è possible ricevere altre 12 stazioni, posso rimanere in memoria altre stazioni eventualmente memorizzate in precedenza.

Apparecchi principali del Gruppo 1

1. Agire sul tasting FUNCTION (A.MENU) e, dal menu FUNCTION (AUDIO), selezionare la modalità BSSM (BSSM).
2. Agire sul tasto per attivare la funzione BSSM.

• Per disattivare il processo in corso agire sul tasting nel menu FUNCTION (AUDIO), prima del termine del processo di memorizzazione.

Apparecchi principali del Gruppo 2

1. Agire sul tasto FUNCTION e, dal menu delle funzioni, selezionare la funzione di scansione delle stazioni predesignate o BSSM (FUNC 1).

2. Agire sul tasting aper 2 secondi per attivare la funzione BSSM.

3. Per disattivare il processo in corso agire sul tasting nel menu delle funzioni, prima del termine del processo di memorizzazione.

Apparecchi principali del Gruppo 3

• Agire sul tasting DISPLAY per 2 secondi per attivare la funzione BSSM.
• Per disattivare il processo di memorizzazione, premere di nuovo il tasting DISPLAY prima del termine del processo di memorizzazione.

Nota:

• Il tastingo relativto alla funzione BSSM differisce a seconda del modello.
• KEH-P4020R, KEH-P4023R: Tasto DISP/REG
• KEH-P5010R, KEH-P4013R, KEH-P4010R, KEH-P4010RB: Tasto PTY
• KEH-P5011: Tasto PAUSE/SCAN
• KEH-P4022: Tasto BSM

Telekomando di questo disposativo

Con il telecomando fornito in dotazione a quello dispositivo è altri possibile attivare la funzione BSSM.

• Agire sul tasting CH CALL per 2 secondi per attivare la funzione BSSM.
• Per disattivare il processo di memorizzazione, premere di nuovo il tasto CH CALL per 2 secondi prima del termine del processo di memorizzazione.

Verifica del canale del momento e di altre predispositionsi

Se la sorgente audio del momento è un canale TV, vengono visualizzate informazioni sulla ricezione, quali il canale e la banda. Si puòanche visualizzare la lista dei canali predesignati.

• La modalità desiderata può essere selezionata nell'ordine seguente:

Ad anni successiva
pressione la modalita
cambia ...

Richiamo del canale Listadelcanali predesignati Listadei Paesi Indicazioni spente

Lista dei canali predesignati Lista dei Paesi

in quella banda

Nomi dei Paesi del gruppo COUNTRY ICanali memorizzati (pr

Nota:

• Leindicazioni richiamate vengono visualizzate per 8 secondi.

Selezione del gruppo di Paesi

In quello dispositivo, i canali sono stati predesignati per ciascun gruppo di Paesi. La scelta del Gruppo di Paesi desiderato per la propria zona di ricezione consente la ricezione di numerousi canali.

1. Agire sul tastingo MENU del telecomando e selezionare la modalità della lista dei Paesi (COUNTRY LIST).
2. Selezionare il gruppo dei Paesi che contiene il Paese nel quale ci si trovava. La selezione avviene nel seguente ordine:

COUNTRY 1 COUNTRY 2 COUNTRY 3 COUNTRY 4

Lista dei gruppi di Paesi e nome del canale

Gruppo di Paesi Sigla visualizzata (Nome del Paese)

COUNTRY 1 D (Germania) NL (Olanda) E (Spagna)

(Canale CCIR) B (Belgio) P (Portogallo) DK (Danimarca)

N (Norvegia) S (Svezia) FIN (Finlandia)

IS (Islanda) SLO (Slovenia) CH (Svizzera)

BIH (Bosnia) YU (Jugoslavia) AL (Albania)

GR (Grecia) TR (Turchia) M (Malta)

A (Austria) HR (Croazia)

TU (Tunisia)

COUNTRY 2

(Canale italiano)

I (Italia)

RSM (Repubblica di San Marino)

COUNTRY 3 GB (Gran Bretagna) IRL (Irlanda)

(Canalebritannico)

COUNTRY 4

RUS (Russia)

H (Ungheria)

CZ (Repubblica ceca)

(Canale dell'OIRT)

BG (Bulgaria)

PL (Polonia)

SLK (Slovacchia)

Nota:

• In ciascuno dei gruppi di Paesi si poudutilizzare la funzione BSSM, o altri metodi di memorizzazione delle stazioni trasmittenti.
• Questo dispositivo non è compatible con la distribuzione dei canali TV francesi.
• I canali trasmittenti e i sistemi di trasmissione possono variate da Paese a Paese. Se la risizione non risulta possibile con uno dei gruppi di Paesi della lista sopraccitata, provare con un altro gruppo.
• Quando utilizzate i modelli AVH-P6400CD oppure AVH-P6400R, siete pregati di leggerne il relativo manuale di istruzioni.

Dati tecnici

Generalità

Alimentazione 14,4 V di c.c. (variazioni permissibili da 10,8 a 15,1 V)

Sistema di messa a massa ......... tipo negativo

Massimo consumo di corrente 0,5 A

Dimensioni 172 (L) × 30 (A) × 148 (P) mm

Peso 0,7 kg

Sintonizzatore TV

Canali riceventi eistema TV COUNTRY 1 (CCIR/B, G, H): Canali VHF da 2 a 12, canali UHF da 21 a 69

(Per ciascun gruppo di Paesi) COUNTRY 2 (ITALY/B, G, H, K): Canali VHF da A a H2, canali UHF da 21 a 69

COUNTRY 3 (UK, IRELAND/I): Canali VHF da A a K, canali UHF da 21 a 69

COUNTRY 4 (OIRT/D, K): Canali VHF da R1 a R12, canali UHF da 21 a 69

Sistema del colore . Compatiblebe con PAL

Sensibilita usufruibile 18 dBμ

Rapporto segnale/rumore video . Oltre 35 dB (59 dB per ingresso RF, picco del bianco 100%

Sensibilita usufrubile a 30 dB di rapporto segnale/rumore 45 dBu

Ingresso dell'antenna 4 canali diversificati (tip a minispina da 3.5mm di diam.)

Uscita per lo schermo posteriore

Video 1 Vp-p, 75Ω (TV: bianco modulato al 100%)

Audio 500 mVrms,meno di 1k (TV: modulato al 100%

Nota:

• Caratteristiche tecniche e design soggetti a modifiche alla preavviso a causa di migliorie.

Questo prodotto è conforme al DM 28/8/1995, N° 548, ottemperando alle prescrizioni di cui al DM 25/6/1985 (par. 3, All. A) e DM 27/8/1987 (All. I).

Inhoud

Alvorens gebruik 2
