BEDIENUNGSANLEITUNG GEXP6400TVP PIONEER

KEH-P6010R KEH-P6010RB

Head Unit Group 3

Panel delantero (abierto)

Nota:

KEH-P6010R KEH-P6010RB

• Videosystem einer angeschlossenen Komponente
  Stromversorgung desses Produkte ber desses Handbuch 3

Zur besonderen Beachtung 3
Im Störungsfalle 3
Rückstellen des Mikroprozessors 3
Einstellung des OSD-Schalters 4

Tastenübersicht 5

Fernbedienung (Mitgeliefert)
Hauptgerät (z.B. DEH-P8400MP)

Gebrauch der Fernbedienung 7

Batterie 7

Bedienungsweise mit Hauptgerät 8

Hauptgerat Gruppe 1
Hauptgerät Gruppe 2
Hauptgerat Gruppe 3

Funktionskompatibilitätstabellen 9

• Senderspeicher
  Direktabrush
• Aufrufen des Funktionsmenus
  Vorwahl-Scan
  Umschalten der Abstimmbetriebsart
• Gebrauch der PGM-Taste
  Vorwahlkanalliste

Grundlegender Betrieb 13

Umschalten der Programmquelle 13

Grundlegend TV-Tuner-Betrieb 14

Manulle Abstimmung und Suchlauf-Abstimmung
Band
Vorwahl-Abstimmung

BSSM (Best-Sender-Sequential-Memory) 15

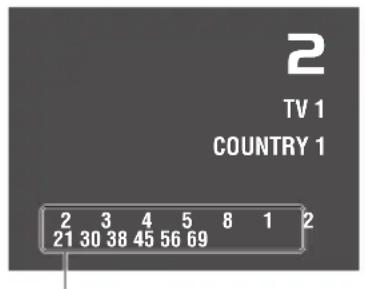

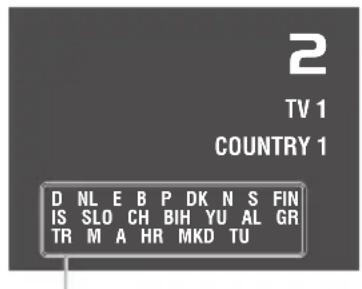

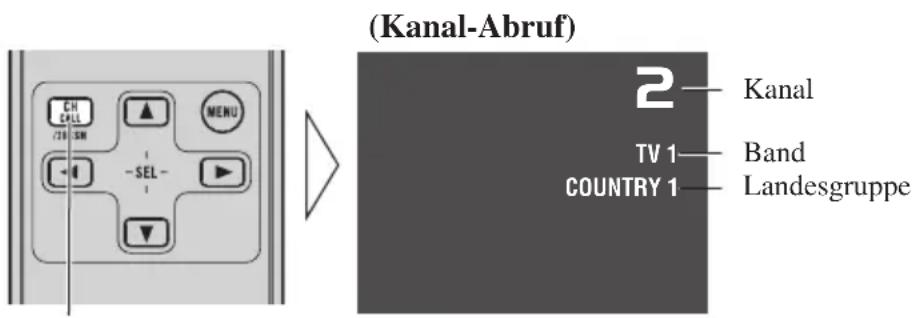

Kontrollieren des momentanen Kanals und anderer Einstellungen 16

Bedienungsweise des Einstellmenus 17

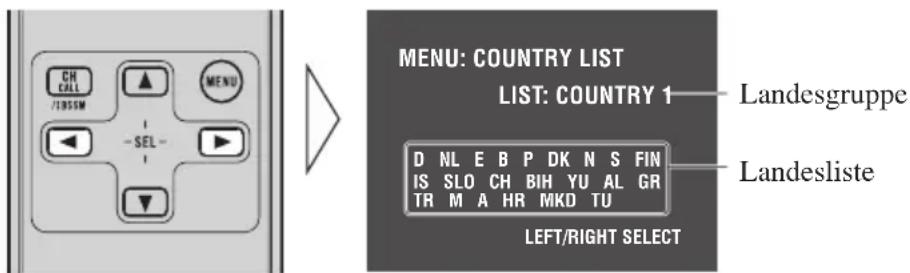

Wahl der Landesgruppe 17
- Landesgruppenliste und Kanalname

Technische Daten 18

Uber这意味着 Produkt

• Dieses Produkt entspricht den EMC-Richtlinien (89/336/EEC, 92/31/EEC) und CE-Markierungsrichtlinien (93/68/EEC).

Bei diesen Produkt handelt es sich um einen TV-Tuner zum Empfang von Fernsehsendungen. Durch Kombination mit einem getrennt erhältlichen Display mit AV-BUS konnen Sie sich Fernsehprogramme ansehen (Einzelheiten zum AV-BUS entnehmer Sieitte der Installationsanleitung fur diesen Produkt). Die Tuner-Frequenzen thesees Produkte sind fur West- und Ost-Europa bestimmt. Gebrauch in anderen Gebieten kann zu falschem Empfang führen. (Dieses Produkt ist mit Kanälen in Frankreich nicht kompatibel.)

Dieses Produkt ist mit einem Ausgang für ein hinteres Display (REAR OUT) ausgestattet, so daß Sie sich über ein Hinteres Display (getrennt erhältlich) Fernsehsendungen ansehen können.

Videosystem einer angeschlossenen Komponente

Dieses Produkt ist PAL-System-kompatibel. Bei Anschluß einer externen Komponente an den Ausgang für hinteres Display (REAR OUT) unbedingt auf Video-System-Kompatibilität der entsprechenden Geräte achtEN. Im Falle einer Unstimmigkeit wird das Bild nicht richtig reproduziert.

WARNING

• Während Sie fahren, sollen den Sie sich auf keinen Fall Fernsehsendungen ansehen. Parken Sie hierzu ihren Wagen an einer sicheren Stelle.
• Eine Nichtbeachtung dieser Vorsichtsmaßregel kann zu einem Unfall führen.
• Der Ausgang für das wichtere Display diesen Produkts ist zum Anschluß eines Displays vorgesehen, damit Mitfahrer auf den Rücksitzen Fernsehsendungen sehen können. Das wichtere Display nicht an einer Stelle installieren, an der es vom Fahrer während der Fahrt betrachtet werden kann.

Stromversorgung desses Produkts

Durch Ausschalten der Stromversorgung für das Gerät, mit dem diesen Gerät gesteuert wird, bzw. durch Wahl einer anderen Programmquelle als TV wird die Stromversorgung für these Produkt nicht ausgeschaltet.

Obwohl these Produkt so konzipiert ist, daß Störungen während Gebrauchs praktisch ausgeschlossen sind, sollen den Sie die ACC-Schaltung des Wagens deaktivieren (auf OFF stellen), falls Sie die Stromversorgung aus irgendem Grund ausschalten wollen.

Uber这意味着 Handbuch

Dieses Produkt zeichnet sich durch zahlreiche fortschrittliche Funktionen aus, die hervorragenden Empfang und Betrieb gewährleisten. Bei der Entwicklung wurde größter Wert auf Bedienungsfreundlichkeit gelegt, jedoch nicht alle Funktionen können ohne weiteres(sofort genutzt werden. These Bedienungsanleitung möchte dazu beitragen, daß Sie alleMöglichkeiten des Geräts voll nutzen konnen, um Ihr Hörvergnügen zu maximieren. Wir empfehlen, daß Sie sich mit den Funktionen des Geräts und deren Bedienungsverfahren vertraut machen, indem Sie die Bedienungsanleitunglesen, bevor Sie mit dem tatsächlichen Betrieb beginnen. Besonderss wichtig ist, daß Sie die Anweisungen unter "Zur besonderen Beachtung" auf dieser Seite und an anderen Stellen beachten.

Für Gebrauch mit einem Pioneer AV Receiver (z.B. AVH-P6400CD, AVH-P6400R) lessen Sieitte die Bedienungsanleitung fur den AV Receiver.

Zur besonderen Beachtung

Bewahren Sie theseus Handbuch zum Nachschlagen stets griffbereit auf.
- Halten Sie die Lautstärke stets auf einem Pegel, bei dem Sie Außereräusche noch gut wahrnehmen konnen.
- Setzen Sie das Gerät keiner Feuchtigkeit aus.
- Durch Abtrennen der Batterie wird der Stationsspeicher gelöscht und muß in dieser Fall neu programmiert werden.

Im Störungsfalle

Falls these Gerät nicht richtig Funktionieren sollen, wenden Sie sichitte an ihren Handler oder an eine PIONEER-Kundendienstelle in ihrer Nähe.

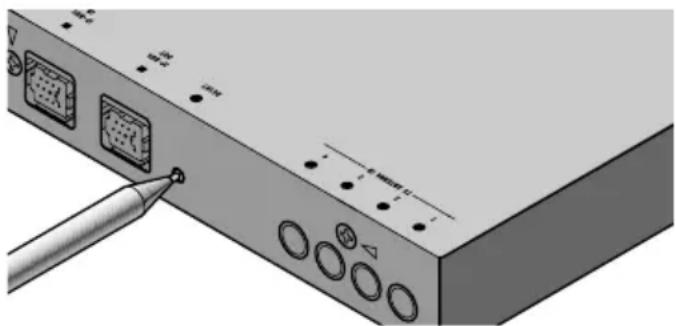

Rückstellen des Mikroprozessors

In den folgenden Situationen muß der Mikroprozessor zurückgestellt werden:

Bei der erstmaligen Inbetriebnahme nach dem Einbau diesen Produkts.

Wenn das Gerät nicht einwandfrei Funktioniert.

Wenn ungewöhnliche (fehlerhafte) Meldungen im Display erschienen.

Beim Einstellen der Position des OSD-Schalters an der rechten Seite these Products. Durch Rückstellung des Mikroprozessors werden gespeicherte Rundfunksender sowie andere Informationen gelöscht, und these Produkt wird auf die Werkseinstellung zurückgestellt.

• Um den Mikroprozessor zurückzustellen, drücken Sie den Taste RESET am Gerät mit der Spitze eines Kugelschreibenbers oder ähnlichen Gegenstands.

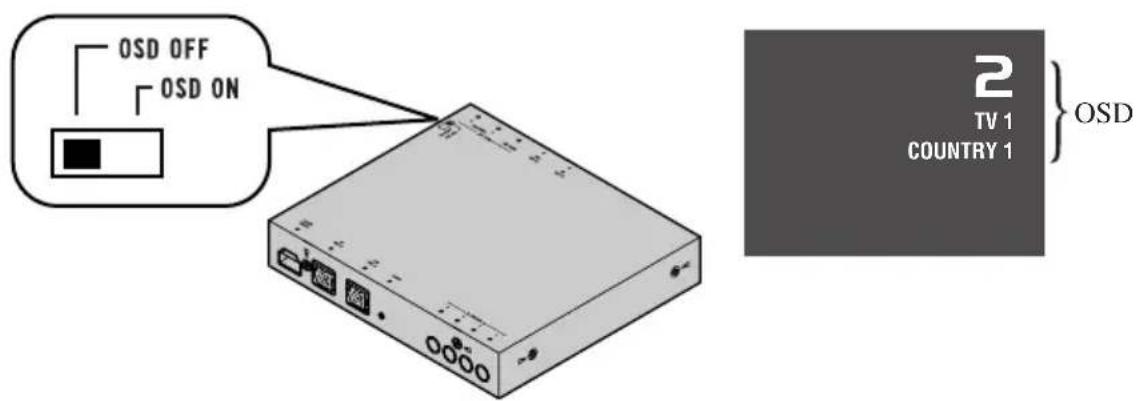

Einstellung des OSD-Schalters

Stellen Sie den Schalter OSD (On Screen Display) an der rechten Seite这点es Produkte mit der Spitze eines Kugelschreibers oder eines anderen spitzen Gegenstand auf die entsprechende Position für die Komponente ein, mit der es kombiniert wird.

(1) OSD OFF

Bei Kombination mit einem PIONEER AV Receiver (z.B. AVH-P6400CD, AVH-P6400R).

• Wahlen Sie diese Einstellung, wenn die OSD-Anzeigen thesees Produkts nicht am Display erscheinen sollen.

(2) OSD ON

Bei Kombination mit einem PIONEER Display mit AV-BUS-Eingang (z.B. AVX-P7300DVD, AVX-7300).

• Wahlen Sie diese Einstellung, wenn die OSD-Anzeigen diesen Produkts am Display erscheinen sollen.

Hinweis:

• Da die Ausgabe über den Ausgang des Hinteren Displays in keinem Zusammenhang mit der Einstellung (ON/OFF) des OSD-Schalters stehen, erscheinen die OSD-Anzeigen in jedem Fall.

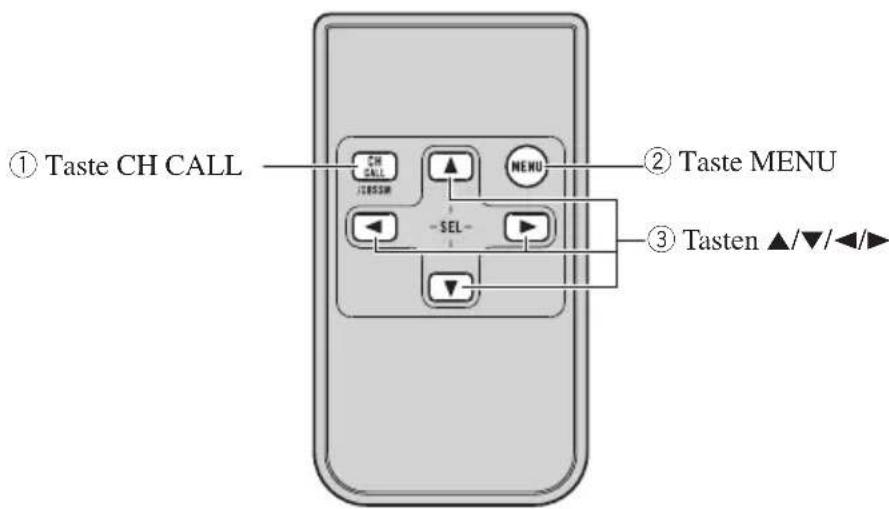

Fernbedienung (Mitgeliefert)

Die mit dieser Produkt mitgelieferte Fernbedienung ist in erster Linie für den Gebrauch durch Rücksitzpassagiere gedacht. Um Fernbedienungsaktionen auszulösen,richten Sie die Fernbedienung auf den Fernsteuerungssensor des Vordersitz-Displays.

■Andere Fernbedienungen

Die nachfolgend angegebenen Fernbedienungen können ebenfalls verwendet werden. Betätigten Sie die Tasten, die denen der mit thisem Produkt mitgelieferten Fernbedienung entsprechen, wie in der Tabelle gezeigt.

Mitgelieferte Fernbedienung desses Produkts Eine Pioneer Auto-DVD-Player-Fernbedienung*
①Taste CH CALL Taste STEP (II▶)
② Taste MENU	Taste PLAY/PAUSE (▶/II)
③ Tasten ▲/▼/▲/▶	Joystick
Betriebsartenschalter: Betriebsartenschalter: Kein Betriebsartenschalter. Zur Bedienung eines Fernsehgeräts stellen Sie den "Fernbedienung-Betriebsartenschalter" unbedingt auf "TV".

*…SDV-P7, AVX-P7300DVD, XDV-P9π

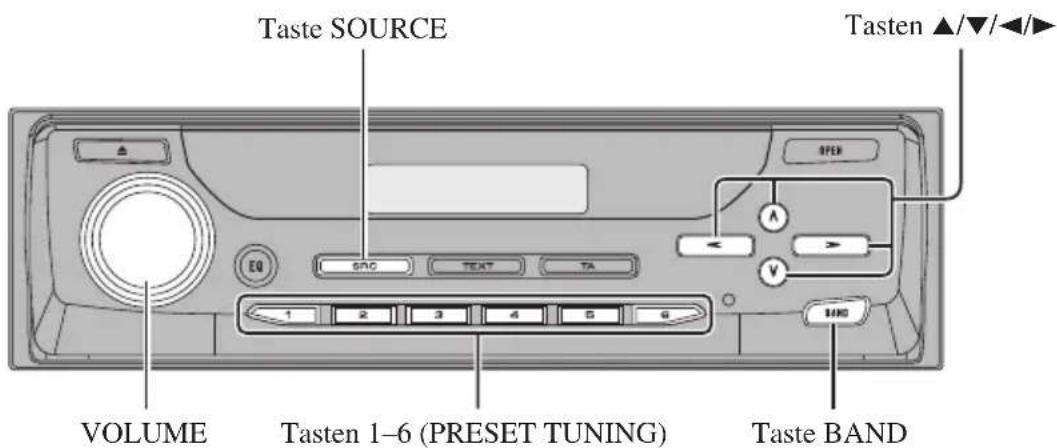

Hauptgerät (z.B. DEH-P8400MP)

Dieses Produkt kann mit einem Hauptgerät (getrennt erhältlich) gesteuert werden.

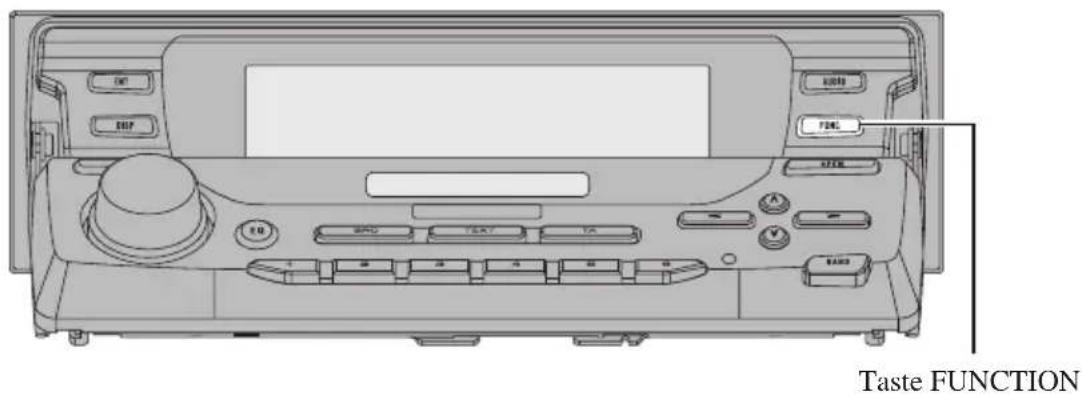

Frontplatte (auf)

Hinweis:

Die Tastengestaltung hangt vom jeweiligen Modell ab. Lesen Sie dazuitte die Bedienungsanleitung fur das verwendete Hauptgerät.

Gebrauch der Fernbedienung

Zum Lieferumfang these Products gehört eine Fernbedienung, die einen bequemen Betrieb des Geräts ermittelicht.

• Zur Bedienung richten Sie die Fernbedienung auf den Fernbedienungssensor am Farb-Display (getrennt erhältlich).

Zur besonderen Beachtung:

• Vermeiden Sie eine Aufbewährung der Fernbedienung in hohen Temperaturen und direkter Sonneneinstrahlung.
• Wenn die Fernbedienung starkem Sonnenlicht ausgesetzt wird, arbeitet sie u.U. nicht einwandfrei.
• Lassen Sie die Fernbedienung nicht auf den Boden fallen, wo sie unter dem Brems- oder Gaspedal eingeklemmt werden können.

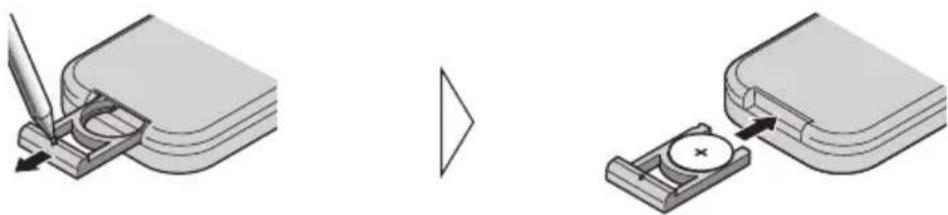

Batterie

• Das Fach aus der Rückseite der Fernbedienung herausschieben, und die Batterie polaritätsrichtig (+) und (-) einlagen.

Auswechseln der Lithiumbatterie:

Nur eine Lithiumbatterie "CR2025", 3 V, verwenden.

Zur besonderen Beachtung:

Die Batterie entnehmen, wenn die Fernbedienung voraussichtlich einen Monat oder länger nicht benutzt wird.
- Falls Batterieflüssigkeit ausgelaufen ist, die Fernbedienung vollständig sauberwischen, und eine neue Batterie einlagen.

WARNING:

• Die Lithiumbatterie außer Reichweite kleiner Kinder halten. Sollte die Batterie verschluckt werden, sofort einen Arzt aufsuchen.

VORSICHT:

Die Batterie nicht auflagen, auseinandernehmen, erhitzen oder ins Feuer werfen.
- Nur eine Lithiumbatterie vom Typ CR2025 (3 V) verwenden. Niemals einen anderen Batterietyp für diesen Gerät verwenden.
Die Batterie nicht mit Metallwerkzeugen handhaben.
Die Batterie nicht zusammen mit Metallgegenständen lagern.
- Gebrauchte Batterien müssen in Übereinstimmung mit den Umweltschutzvorschriften des jeweiligen Landes/Gebiets entsorgt werden.
- Beim Einsetzen der Batterie immer darauf auf achten, daß Pluspol (+) und Minuspol (-) in die richtige Richtung weisen.

These Anweisungen erlöutern die Bedienung deses Produkts mit einem angeschlossenen Hauptgerät (getrennt erhältlich). Bestimmte Hauptgeräte steuern theses Produkt als TV-Programmquelle, andere als externes Gerät. Unter den Hauptgeräten, die theses Gerät als externe Einheit steuern, wird bei einigen eine Taste FUNCTION verwendet, bei anderen nicht.

Hinweis:

• Unter externer Einheit ist eine Komponente zu verstehen, die von einem Hauptgerät nicht in vollem Maße als Programmquelle gesteuert werden kann.
• Bei Anschluß an einem Hauptgerät, das einen Fernseher nicht als Programmquelle steuern kann, wird these Produkt (TV) als externe Einheit gesteuert.
• Zwei verschiedene Typen an Pioneer Hauptinheiten stehen zur Verfügung: beim einen Typ kann nur eine externe Einheit angeschlossen werden, beim anderen hingegen zwei externe Einheiten.

■Hauptgerät Gruppe 1

Hauptgeräte, die diesen Produkt als TV-Programmquelle steuern.

■Hauptgerät Gruppe 2

Hauptgeräte, die diesen Produkt als externe Einheit mit einer taste FUNCTION zur Ausführung von Funktionen steuern.

■Hauptgerät Gruppe 3

Hauptgeräte, die diesen Produkt als externe Einheit ohne taste FUNCTION zur Ausführung von Funktionen steuern.

Hauptgerät Gruppe 1

Bei Gebrauch des Geräts zusammen mit einem dieser Hauptgeräte gehen Sieitte unter Bezugnahme auf die Hauptgeräte-Gruppe 1 in den Funktionskompatibilitätstabellen vor.

DEX-P9R

DEH-P900HDD DEH-P9400MP DEH-P9300

DEH-P8400MP DEH-P7400MP DEH-P7300R

DEH-P7100R DEH-P6400R DEH-P6300R

DEH-P6100R DEH-P5100R DEH-P5100R-B

Bei Gebrauch des Geräts zusammen mit einem dieser Hauptgeräte gehen Sieitte unter Bezugnahme auf die Hauptgeräte-Gruppe 2 in den Funktionskompatilitätstabellen vor.

DEH-P4100R

FH-P4000R

KEH-P6010R KEH-P6010RB

Hauptgerät Gruppe 3

Bei Gebrauch des Geräts zusammen mit einem dieser Hauptgeräte gehen Sieitte unter Bezugnahme auf die Hauptgeräte-Gruppe 3 in den Funktionskompatilitätstabellen vor.

KEH-P5900R KEH-P5011 KEH-P5010R

KEH-P4930R KEH-P4900R KEH-P4023R

KEH-P4022 KEH-P4020R KEH-P4013RB

KEH-P4010R KEH-P1013R KEH-P1010R

Funktionskompatibilitätstabellen

Entspruchende Tasten am Hauptgerät und an der Fernbedienung haben dieselben Funktionen.

Hinweis:

• Bei gewissen Hauptgeräten können die Funktionen* unter Umständen nicht eingesetzt werden.

Hauptgerät Gruppe 1

Funktion Taste Operation Seite
Umschalten der Programmquelle SOURCE, SOURCE/OFF :Wahl 13
Manuelle Abstimmung ↓/▶(0,5 Sekunden oder weniger) :Wahl 14(Schritt für Schritt)
Suchlauf-Abstimmung ↓/▶(0,5 Sekunden oder mehr) :Wahl 14
Vorwahl-Abstimmung ▲/▼:Wahl 14
Wechseln des Bands BAND, ↓▶:Wahl 14
Senderspeicher	1-6 (2 Sekunden lang gedrückt halten)	:Speicher	11
Direktabruf	1-6	:Wahl	11
BSSM	FUNCTION (A.MENU)▲/▼	:ON/OFF	15
Vorwahlkanalliste*	FUNCTION (A.MENU)▲/▼/<▼>		12
Einstellen der PGM-Taste*	FUNCTION (2 Sekunden lang gedrückt halten)▲/▼/<▼>	:Wahl —
Gebrauch der PGM-Taste*	PGM (2 Sekunden lang gedrückt halten)	:BSSMON/OFF	12

Hinweis:

• Für TV können keine anderen Funktionen als BSSM unter der PGM-Taste gespeichert werden. (Bei gewissen Hauptgeräten kann diese Funktion unter Umständen nicht eingesetzt werden.)
• Bei Gebrauch mit einem AV Receiver (z.B. AVH-P6400CD, AVH-P6400R)lesen Sieitte die Bedienungsanleitung fur den AV Receiver.

Hauptgerät Gruppe 2

Funktion Taste Operation Seite
Umschalten der Programmquelle SOURCE, SOURCE/OFF :Wahl 13
Manuelle Abstimmung oder </▶:Wahl 14Suchlauf-Abstimmung
Vorwahl-Abstimmung ▲/▼:Wahl 14
Wechseln des Bands BAND, </▶:Wahl 14
Senderspeicher	1-6 (2 Sekunden lang gedrückt halten)	:Speicher	11
Direktabuf 1-6	:Wahl 11
Aufrufen des Funktionsmenüss	FUNCTION	:Wahl	11
Vorwahl-Scan* (FUNC 1)	▲/▼	:ON/OFF	12
BSSM (FUNC 1)	▲/▼ (2 Sekunden lang gedrückt halten)	:ON/OFF	15
Landeswahl (FUNC 4)	FUNCTION (A.MENU)▲/▼	:Wahl 16
Umschalten der Abstimmbetriebsart* (AUTO/MANUAL)	▲/▼	:Wahl	12
Einstellen der PGM-Taste*	FUNCTION (2 Sekunden lang gedrückt halten)▲/▼/</>	:Wahl —
Gebrauch der PGM-Taste*	PGM/DSP, PGM	:BSSMON/OFF	12

Hauptgerät Gruppe 3

Funktion Taste Operation Seite
Umschalten der Programmquelle SOURCE, SOURCE/OFF :Wahl 13
Umschalten der Abstimmbetriebsart	Taste PTY	:Wahl 12
Manuelle Abstimmung oder </▶:Wahl 14Suchlauf-Abstimmung
Vorwahl-Abstimmung ▲/▼:Wahl 14
Wechseln des Bands BAND, <▶:Wahl 14
Senderspeicher	1-6 (2 Sekunden lang gedrück halten)	:Speicher	11
Direktabrful 1 - 6	:Wahl 11
BSSM	Taste DISPLAY (2 Sekunden lang gedrück halten)	:ON/OFF	15
Vorwahl-Scan	Taste DISPLAY	:Wahl 12

Hinweis:

Die Taste für Vorwahl-Suchlauf (Preset Scan) ist je nach Modell verschiedene.

• KEH-P4020R, KEH-P4023R: Taste DISP/REG
• KEH-P5010R, KEH-P4013R, KEH-P4010R, KEH-P4010RB: Taste PTY
• KEH-P5011: Taste PAUSE/SCAN
• KEH-P4022: Taste BSM

Die Taste zum Umschalten der Abstimmbetriebsart ist je nach Modell verschiedene.

• KEH-P4020R, KEH-P4023R, KEH-P4022: Taste LOCAL
• KEH-P5010R, KEH-P4013R, KEH-P4010R, KEH-P4010RB, KEH-P5011

: Taste LOCAL/BSM

Senderspeicher

Bei Gebrauch der Senderspeicherfunktion werden Sender manuell gespeichert.

1. Den Sender wahlen, dessen Kanal gespeichert werden soll.
2. Eine der Tasten 1-6 2 Sekunden oder länger drücken, um den gewünschten Sender zu speichern.

Hinweis:

• Der Sender wird unter der gewählten Taste gespeichert.
• Unter den Vorwahlkanänen 7–12 konnen keine Speicherungen mit dieser Funktion vorgenommen werden.

Direktabruf

• Eine der Tasten 1-6 drücken, um den Sender abzurufen, der dieser Taste zugeordnet ist.

Hinweis:

• Zum Abrufen der Vorwahlkanäe 7-12 Vorwahl-Abstimmung mit den Tasten / durchführen.

Aufrufen des Funktionsmenü

• Die Taste FUNCTION drücken, um die gewünschte Betriebsart im FunktionsmENU zu wahlen.

Mit jedem Druck auf die Taste FUNCTION wird die Betriebsart in der nachstehenden Reihenfolge gewählt:

FUNC 1 (Vorwahl-Scan/BSSM) FUNC 2 FUNC 3

FUNC 4 (Wahl der Landesgruppe)
AUTO/MANUAL (Umschalten der Abstimmbetriebsart)

Hinweis:

• Bei FUNC 1 wird Vorwahl-Scan oder BSSM durch die Dauer des Drückens der Taste / gewählt.
• FUNC 2, FUNC 3 haben keine Funktionen.

Vorwahl-Scan

Hiermit konnen bis zu 12 in den Vorwahlkanalen gespeicherte Sender der Reihe nach angezeigt werden.

Umschalten der Abstimmbetriebsart

Es kann zwischen manueller Abstimmung (MANUAL) und Suchlauf-Abstimmung (AUTO) gewählt werden. Taste / oder andere entsprechende Taste drücken, und die Abstimmung wird in der gewährten Abstimmbetriebsart durchgeführt.

Gebrauch der PGM-Taste

Die PGM-Taste (PGM/DSP) Funktioniert je nach programmierter (gespeicherter) Funktion unterschiedlich. (Bezüglich Einzelheiten zur Programmierung die PGM-Taste (PGM/DSP) siehe Bedienungsanleitung für das Hauptgerät.)

Die PGM-Taste (PGM/DSP) drucken.

Funktion Drucken 2 Sekunden lang gedrück halten

Umschalten der Abstimmbetriebsart Wahl

(AUTO/MANUAL)

Vorwahlkanalliste

Lesen Sieitte die Bedienungsanleitung fur ein Hauptgerät, bei dem diese Funktion eingesetzt werden kann.

Für Gebrauch mit einem Pioneer AV Receiver (z.B. AVH-P6400CD, AVH-P6400R) lessen Sieitte die Bedienungsanleitung fur den AV Receiver.

Umschalten der Programmquelle

Die entsprechende "Wahl der Landesgruppe" für Ihr Gebiet durchführren. (Siehe Seite 16.)

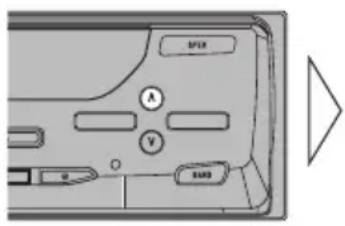

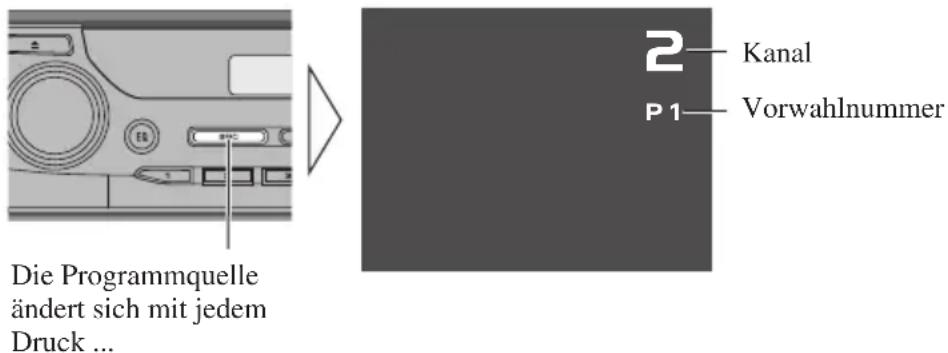

■Hauptgerät Gruppe 1

1. Schalten Sie die Anzeigebild-Programmquelle auf these Produkt.

Einzelheiten hierzu entnahmen Sieitte der Anleitung fur das angeschlossene Gerat.

1. Die TV-Programmquelle am Hauptgerät wahren.

■Hauptgerät Gruppe 2 und 3

1. Schalten Sie die Anzeigebild-Programmquelle auf diesen Produkt.

Einzelheiten hierzu entnehmen Sieitte der Anleitung fur das angeschlossene Gerat.

1. Stellen Sie die Programmquelle auf "External" (oder "TV", "Television").

Hinweis:

• Durch Ausschalten der Stromversorgung für das Hauptgerät (Gerät, mit dem diesen Produkt gesteuet wird), bzw. durch Wahl einer anderen Programmquelle als TV wird die Stromversorgung für diese Produkte nicht ausgeschaltet.

Obwohl这点es Produkt so konzipiert ist, daß Störungen während Gebrauchs praktisch ausgeschlossen sind, sollen den Sie die ACC-Schaltung des Wagens deaktivieren (auf OFF stellen), falls Sie die Stromversorgung aus irgendem Grund ausschalten wollen.

• Bei einem Modell der Hauptgeräte Gruppe 2 oder 3 wird "TV" oder "Television" unter Umständen nicht am Display angezeigt.

Grundlegender TV-Tuner-Betrieb

Die entsprechende "Wahl der Landesgruppe" für Ihr Gebiet durchführren. (Siehe Seite 16.)

Manulle Abstimmung und Suchlauf-Abstimmung

• Das Abstimmverfahren kann geändert werden, je nachdem, wie lange die Taste gedrück wird.

Manuelle Abstimmung (Schritt für Schritt) 0,5 Sekunden oder weniger

Suchlauf-Abstimmung (automatisch) 0,5 Sekunden oder mehr

Hinweis:

• Wenn die Taste länger als 0,5 Sekunden gedrück gehalten wird, werden Sender übersprungen. Die Suchlauf-Abstimmung beginnnt, sobald die Taste losgelassen wird.

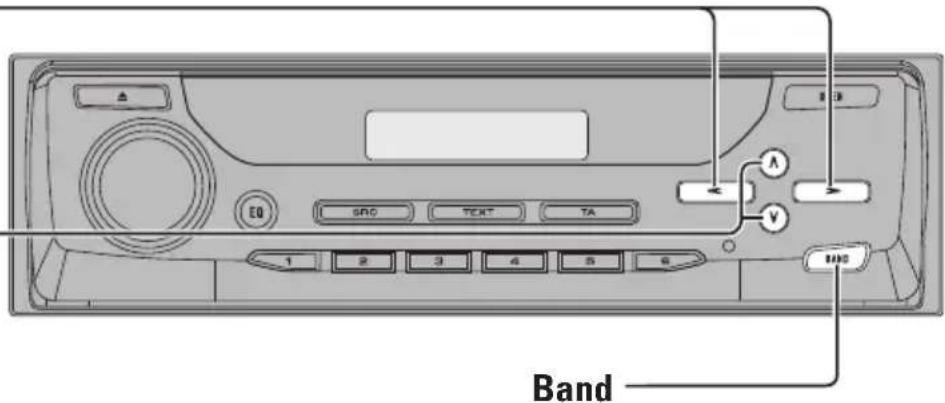

TV1 TV2

Betrieb ist nur mit der Taste BAND

(▲) des Hauptgeräts möglich.

2

Kanal

P1

Vorwahlenummer

Vorwahl-Abstimmung

• Sender können zugeordnet.

Sender konnen mit den Tasten 1-6 auf gleiche Weise gespeichert und abgerufen werden als mit der Vorwahl-Abstimmung des Tuners des Hauptgeräts. (Siehe Seite 11.)

BSSM (Best-Sender-Sequential-Memory)

Die BSSM-Funktion speichert automatisch Rundfunksender mit den stärksten Sendesignalen vom tiefsten Kanal nach oben hin.

Hinweis:

• Bis zu 12 Sender pro Band konnen gespeichert werden.
• Falls in einem Gebiet nicht mehr als 12 Sender empfangen werden können, verbleiben unter Umständen früher gespeicherte Sender im Speicher.

■Hauptgerät Gruppe 1

1. Die Taste FUNCTION (A.MENU) drücken, und BSSM im Menu FUNC-TION (AUDIO) wahren.
2. Zum Einsatzen von BSSM die Taste drucken.

• Zum Aufheben des Prozesses, bevor die Speicherung abgeschlossen ist, die Taste im Menu FUNCTION (AUDIO) drücken.

■Hauptgerät Gruppe 2

1. Die Taste FUNCTION drücken, und die Vorwahl-Scan/BSSM-Betriebsart (FUNC 1) im FunktionsmENU wahlen.

2. Zum Einsatzen von BSSM die Taste 2 Sekunden lang drücken.

3. Zum Aufheben des Prozesses, bevor die Speicherung abgeschlossen ist, die Taste im FunktionsmENU drucken.

■Hauptgerät Gruppe 3

• Zum Einsatzen von BSSM die Taste DISPLAY 2 Sekunden lang drücken.
• Zum Aufheben des Prozesses die Taste DISPLAY erneut drücken, bevor die Speicherung abgeschlossen ist.

Hinweis:

Die Taste für BSSM ist je nach Modell verschiedene.
KEH-P4020R, KEH-P4023R: Taste DISP/REG
KEH-P5010R, KEH-P4013R, KEH-P4010R, KEH-P4010RB: Taste PTY
KEH-P5011: Taste PAUSE/SCAN
KEH-P4022: Taste BSM

■Fernbedienung desses Produkts

BSSM kann auch mit der mit dieser Produkt mitgelieferten Fernbedienung durchgeführt werden.

• Zum Einsatzen von BSSM die Taste CH CALL 2 Sekunden lang drucken.
• Zum Aufheben des Prozesses die Taste CH CALL 2 Sekunden lang erneut drücken, bevor die Speicherung abgeschlossen ist.

Kontrollieren des momentanen Kanals und anderer Einstellungen

Wenn die momentane Audio-Programmquelle TV ist, werden Empfangsinformationen wie z.B. Kanal und Band angezeigt. Auch die Vorwahl-Kanalliste kann angezeigt werden.

• Wahlen Sie die gewünschte Betriebsart in der nachstehenden Reihenfolge:

Die Betriebsartändert sich mit jedem Druck ...

Kanal-Abruf Vorwahl-Kanalliste Landesliste Anzeige aus

(Vorwahl-Kanalliste) (Landesliste)

In thisem Band gespeicherte Kanäle (Vorwahl)

• Abgerufene Informationen werden 8 Sekunden lang angezeigt.

Wahl der Landesgruppe

Bei diesen Produkt sind Kanäle für jeder Landesgruppe vorprogrammiert. Wahl der entsprechenden Landesgruppe für den jeweiligen Empfangsbereich erhögt den Empfang mehrerer Kanäle.

1. Die Taste MENU an der Fernbedienung drücken, und die Landeslisten-Betriebsart (COUNTRY LIST) wahren.
2. Die Landesgruppe mit dem Land wahlen, in dem Sie sich zur Zeit befinden, und bzw in der nachstehenden Reihenfolge.

COUNTRY1 COUNTRY2 COUNTRY3 COUNTRY4

Landesgruppenliste und Kanalname

Landesgruppe Anzeige (Landesname)

COUNTRY1 D (DEUTSCHLAND) NL (NIEDERLANDE) E (SPANIEN)

(CCIR-Kanal) B (BELGIEN) P (PORTUGAL) DK (DANEMARK)

• BSSM und andere Verfahren konnen zur Speicherung von Rundfunksenden in jeder der Landesgruppen verwendet werden.
• Dieses Produkt ist mit Kanälen in Frankreich nicht kompatibel.
• Rundfunkkanäle und Rundfunksysteme können von Land zu Land verschieden sein. Falls Empfang mit der entsprechenden oben aufgeführten Landesgruppe nicht möglich ist, den Empfang mit einer anderen Landesgruppe versuchen.
• Bei Gebrauch mit AVH-P6400CD oder AVH-P6400Rlesen Sieitte die Bedienungsanleitung fur den AV Receiver.

Allgemeines

Stromversorgung 14,4 V Gleichspannung (Toleranz 10,8 - 15,1 V)

Erdungssystem Negative

Max. Leistungsaufnahme 0,5 A

Abmessungen 172 (B) × 30 (H) × 148 (T) mm

Gewicht 0,7 kg

TVtuner

Empfangskanal/Fernsehsystem COUNTRY 1: (CCIR/B, G, H): VHF 2 — 12 K, UHF 21 — 69 K

(Für jeder Landesgruppe) COUNTRY 2: (ITALIEN/B, G, H, K): VHF A — H2 K, UHF 21 — 69 K

COUNTRY 3: (UK, IRLAND/I): VHF A — K K, UHF 21 — 69 K

COUNTRY 4: (OIRT/D, K): VHF R1 - R12 K, UHF 21 - 69 K

Farbsystem PAL-kompatibel

Nutzempfindlichkeit 18 dBu

Video-Signalrauschabstand . Uber 35 dB (59 dBμ HF-Eingang, Maximum an Weiβ 100%)

Video-Signalrauschabstand 30 dB, Nutzempfindlichkeit 45 dBμ

Antenneneingang 4-K-Diversity ( 3.5-mm-Ministeckertype)

Ausgang für hinteres Display

Video 1 Vss/75Ω (TV:WeiB 100% moduliert)

Ton 500 mVrms/Weniger als 1k (TV: 100% moduliert)

Hinweis:

• Änderungen der technischen Daten und des Designs jederzeit vorbehalten.

KEH-P6010R KEH-P6010RB

KEH-P6010R KEH-P6010RB

Technische gegevens 18

KEH-P6010R KEH-P6010RB

BSSM (Beste Station Volgend Geheugen)

Antenne ingang 4 kanalen verschil ( 3.5mm ministekker)
