MANUALE UTENTE PowerPack 300 Active Line BOSCH
Contacte um agente autorizzato.

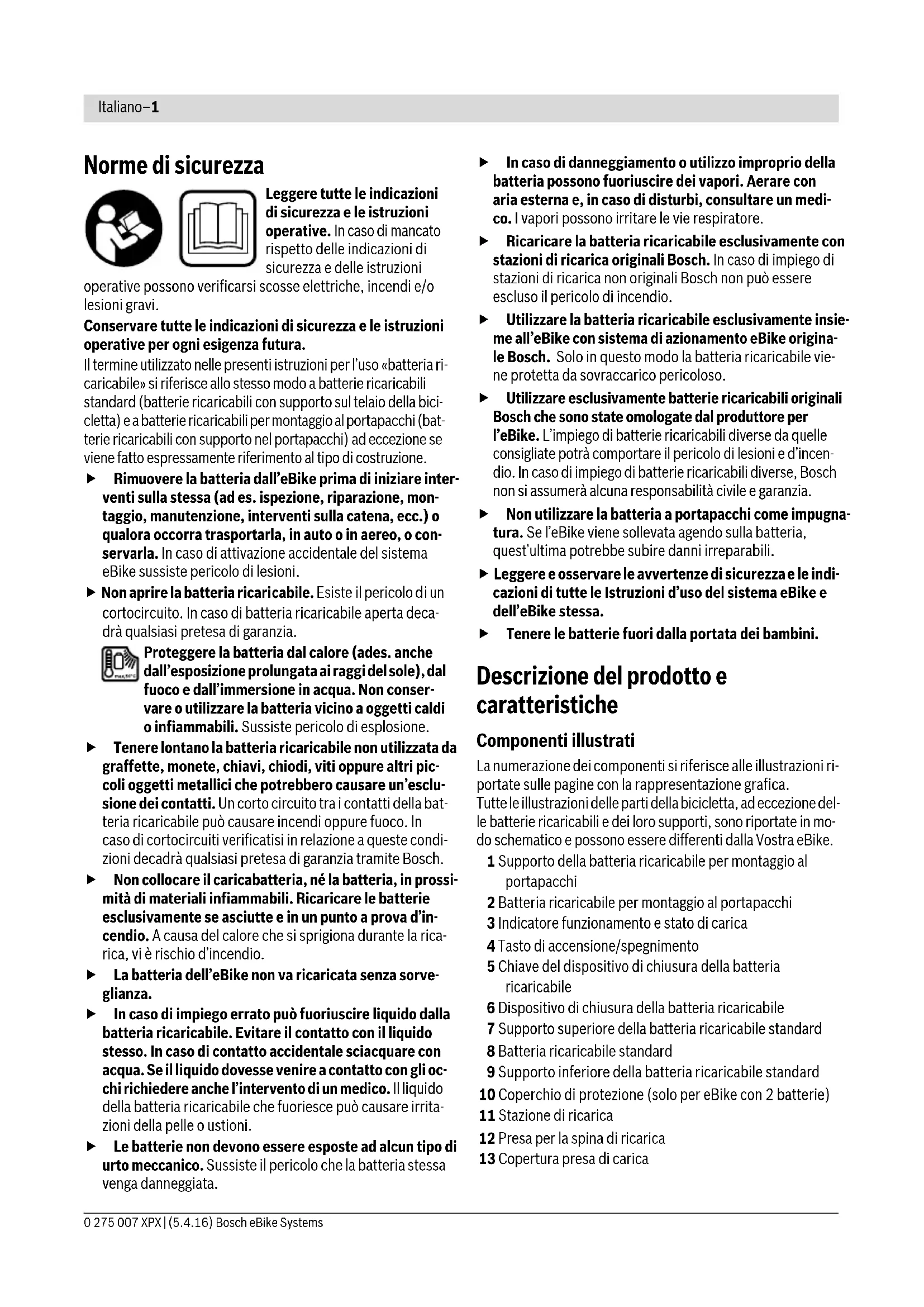

Leggere tutte leindicazioni di sicurezza e le istruzioni operative. In caso di mancato rispetto delleindicazioni di sicurezza e delle istruzioni
operative possono verificarsi scosse elettriche, incendi e/o lesioni gravi.
Conservare tutte leindicazioni di sicurezza e leistruzioni operative per anni esigenza futura.
Il termine utilizzato nelle presentiistruzioni per l'uso «batteria ricaricabile»si riferisce allo stesso modo a batterie ricaricabili standard (batterie ricaricabili con supporto sul telaio della bicycletta) e a batterie ricaricabili per montaggio al portapacchi (batterie ricaricabili con supporto nel portapacchi) ad eccezione se viene fatto espressamente riferimento al tipo di costruzione.
Rimuovere la batteria dall'eBike prima di iniziare interventi sulla stessa (ad es. ispezione, riparazione, montaggio, manutenzione, interventi sulla catena, ecc.) o qualora occorra trasportarla, in auto o in aereo, o conservarla. In caso di attivazione accidentale del systema eBike sussiste pericolo di lesioni.
Non aprire la batteria ricaricabile. Esiste il pericolo di un cortocircuito. In caso di batteria ricaricabile aperta deca- drà qualsi si pretesa di garanzia.
Proteggere la batteria dal calorie (ades. anche dall'esposizione prolungata ai raggi del sole), dal fuoco e dall'immersione in acqua. Non conservare o utilizzato la batteria vicino a oggetti caldi o infiammabili. Sussiste pericolò di esplosione.
- Tenere lontano la batteria ricaricabile non utilizzata da graffette, monete, chiavi, chiodi, viti oppure altri piccoli oggetti metallici che potrebbero causare un'escluzione dei contatti. Un corto circuito tra i contatti della batteria ricaricabile cui causare incendi oppure fuoco. In caso di cortocircuiti verificatis in relazione aqueste condizioni decadrà qualsi si pretesa di garanzia tramite Bosch.
Non collocare il caricabatteria, né la batteria, in prossità di materiali infiammabili. Ricaricare le batterie esclusivamente se asciutte e in un punto a prova d'incendio. A causa del calore che si sprigiona durante la ricarica, vi è rischio d'incendio.
La batteria dell'eBike non va ricaricata alla sorvegianza.
In caso di impiego errato cui fuoriscire liquido alla batteria ricaricabile. Evitare il contatto con il liquido stesso. In caso di contatto accidentale sciacquare con acqua. Se il liquido dovesse venire a contatto con gli occhi richiedereanche l'intervento di un medico. Il liquido della batteria ricaricabile che fuoriesce cui causare irritazioni della pelle o usioni.
Le batterie non devono essere esposte ad alcun tipo di urto meccanico. Sussiste il pericolo che la batteria stessa venga danneggiata.
In caso di danneggiamento o utilizzato improprio della batteria possono fuoriscire dei vapori. Aerare con aria esterna e, in caso di disturbi, consultare un medico. I vapori sono irritare le vie respiratore.
Ricaricare la batteria ricaricabile esclusivamente con stazioni di ricarica originali Bosch. In caso di impiego di stazioni di ricarica non originali Bosch non può essere escluso il pericolò di incendio.
Utilizzare la batteria ricaricabile esclusivamente insieme all'eBike con ricerca di azionamento eBike origina le Bosch. Solo in quello modo la batteria ricaricabile vie ne protetta da sovraccarico pericoloso.
Utilizzare esclusivamente batterie ricaricabili originali Bosch che sono state omologate dal produttore per l'eBike. L'impiego di batterie ricaricabili diverse da quale consigliate potrà comportare il pericolò di lesioni e d'incentio. In caso di impiego di batterie ricaricabili diverse, Bosch non si assume una responsabilità civile e garanzia.
Non utilizzato la batteria a portapacchi come impugnata. Se l'eBike viene sollevata agenda sulla batteria, quest'ultima potrebbe subire danni irreparabili.
Leggere e osservare le avventenze di sicurezza e leindicazioni di tutte le Istruzioni d'uso delsystema eBike e dell'eBike stessa.
Tenere le batterie fuori alla portata dei bambini.
Descrizione del prodotto e caratteristica
Componenti illustrati
La numeroazione dei componenti si riferisce alle illustrazioni riportate sulle pagine con la rappresentazione grafica.
Tutte le illustrazioni delle parti della bicyclicetta, ad eccezione delle batterie ricaricabili e dei loro supporti, sono riportate in modo schematico e possono essere differenti alla Vostra eBike.
1 Supporto della batteria ricaricabile per montaggio al portapacchi
2 Batteria ricaricabile per montaggio al portapacchi
3 Indicatore funzionamento e stato di carica
4 Tasto di accensione/spegnimento
5 Chiave del dispositivo di chiusura della batteria ricaricabile
6 Dispositivo di chiusura della batteria ricaricabile
7 Supporto superiore della batteria ricaricabile standard
8 Batteria ricaricabile standard
9 Supporto inferiore della batteria ricaricabile standard
10 Coperchio di protezione (solo per eBike con 2 batterie)
11 Stazione di ricarica
12 Presa per la spina di ricarica
13 Copertura presa di carica
Dati tecnici
| Batteria ricaricabileagli ioni di litio | PowerPack 300 | PowerPack 400 | PowerPack 500 |
| Codice prodotto | |||
| - Batteria standard 0 275 007 509 | 0 275 007 511 | 0 275 007 510 | 0 275 007 529 |
| 0 275 007 512 | 0 275 007 530 | ||
| - Batteria ricaricabile per montaggio al portapacchi | 0 275 007 513 | 0 275 007 514 | 0 275 007 531 |
| 0 275 007 522 | 0 275 007 532 | ||
| Tensione nominale | V= 36 36 36 | ||
| Capacità nominale | Ah 8,2 11 13,4 | ||
| Energia | Wh 300 400 500 | ||
| Temperatura di esercizio | °C | -10...+40 | -10...+40 |
| Temperatura di magazzino | °C | -10...+60 | -10...+60 |
| Campo ammesso di temperatura di ricarica | °C | 0...+40 | 0...+40 |
| Peso ca. | kg | 2,0/2,4 | 2,5/2,6 |
| Tipodi protezione | IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua) | IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua) | IP 54 (protezione contro la polvere e contro gli spruzzi dell'acqua) |
Montaggio
Applicare la batteria ricaricabile esclusivamente su superfici pulite. Evitare in modo particolare l'imbrattamento della presa di carica e dei contatti, p.es.tramite sabbia o terra.
Controllo della batteria ricaricabile prima del primo utilizzato
Controllare la batteria ricaricabile prima di effettuire la prima ricarica oppure prima dell'impiego con l'eBike.
Per effettuare quello controlo premere il tasto di accensione/ spegnimento 4 per l'attivazione della batteria ricaricabile. Se nessun LED dell'indicatore dello stato di carica 3 è accesso esiste la possibilità che la batteria ricaricabile sia danneggiata.
Se almeno un LED di tutti i LED dell'indicatore dello stato di carica 3 è illuminato, ricaricare completamente la batteria ricaricabile prima del primo utilizzato.
Non ricaricare una batteria ricaricabile danneggiata e non utilizzarla. Rivolgersi ad un rivenditore di bicyclette autorizzato.
Ricarica della batteria
Utilizzare esclusivamente la stazione di ricarica originale Bosch contentuta nel volume di fornitura dell'eBike oppure una uguale strutturalmente. Solo esta stazione di ricarica è idonea per la batteria ricaricabileagliioni di litio utilizzata nell'eBike.
Notabene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire tutte la potenza della batteria ricaricabile, prima del primo impiego ricaricarla completeness con la stazione di ricarica.
Per la ricarica della batteria ricaricabile leggere ed osservare le istruzioni per l'uso della stazione di ricarica.
La batteria si potrà ricaricare in qualsiasi momento, a parte o a bordo della bicyclicetta, alla che ciò ne riduca la durata.
Un'eventuale interruzione dell'operazione di ricarica non comporiterà danni alla batteria.
La batteria ricaricabile è dotata di un controllo della temperatura che consente una ricarica esclusivamente nel Campo di temperatura tra 0^ e 40^ .
Se la batteria ricaricabile si trova al di fuori del Campo di temperatura di ricarica, i tre LED dell'indicatore dello stato
di carica 3 lampeggiano. Staccare la batteria ricaricabile alla stazione di ricarica e lasciarla adattare alla temperatura ambientale.
Collegare di nuovo la batteria ricaricabile alla stazione di ricarica solamente quando la stessa avrà raggiunto la temperatura di ricarica ammissibile.
Indicatore dello stato di carica
I cinque LED verdi dell'indicatore dello stato di carica 3 indicano, con batteria ricaricabile attivata, lo stato di carica della batteria ricaricabile stessa.
Ogni LED corrisponde a circa il 20% della capacité. Quando la batteria ricaricabile è completamente carica sono illuminati tutti i cinque LED.
Lo stato di carica della batteria attiva verrà inoltre visualizzato sul display del computer di bordo. A tale riguardo, leggere e osservare le istruzioni per l'uso del propulsore e del computer di bordo.
Qualora la capacité della batteria si inferiore al 5% , tutti i LED del relativo indicatore dello stato di carica 3 si spegnereanno, ma la funzione di visualizzazione del computer di bordo sare è ancora disponibile.
Utilizzato di due batterie per un'eBike (opzionale)
Un'eBike più essere equipaggiata dal costruttoreanche con due batterie. In tale caso, una delle prese di carica non sare accessible,oppure verrà chiusa dal costruttore della bicyclicta mediante un apposto cappuccio. Ricaricare la batteria esclusivamentetramite la presa di carica accessibile.
Non aprire in alcun caso le prese di carica chiuse dal costrutto. La ricarica effettuatatramite una presa di carica chiusa in precedenza cui do comportare danni irreparabili.
Se si desidera utilizzato con una sola batteria un'eBike prevista per due batterie, i contatti del punto d'innesto libero andranno coperti con il cappuccio di protezione in dotazione 10, poché, in caso contrario, i contatti rimasti aperti potrebbero causare cortocircuiti (vedere figure A e B).
Operazione di ricarica con due batterie inserte
Se su un'eBike sono montate due batterie, entrambé le batterie si potranno caricare mediante il collegamento non chiuso. Durante l'operazione di ricarica, le due batterie verranno caricate alternativamente, con commutazioni automatiche fra l'une e l'altra. I tempi di ricarica andranno a sommarsi.
Anche durante il funzionamento, entrambé le batterie si scaricheranno alternativamente.
Se le batterie vengono prelevate dai supporti, ciascuna di esse si potra ricaricare singolarmente.
Operazione di ricarica con una sola batteria inserta
Se è insertita una sola batteria, si potrà ricaricare la sola batteria sulla bicyclicetta che disponga della presa di carica accessibile. La batteria con la presa di carica chiusa si potrà ricaricare soltanto prelevandola dal supporto.
Inserimento e rimozione della batteria (vedere figure A-B)
Disattivare sempre la batteria e ilsysteme e Bike, qualora si insertisca la batteria nel supporto o la si prelevi dal supporto stesso.
Affinché la batteria ricaricabile possa essere insertita, la chiave 5 deve essere insertita nel dispositivo di chiusura 6 ed il dispositivo di chiusura deve essere aperto.
Per inseire la batteria standard 8 posizionarla con i contatti sul supporto inferiore 9 sull'eBike (la batteria cui èssere inclinata fina a 7^ rispetto al telao). Spingerla fino allo scatto in posizione nel supporto superiore 7.
Per l'insertimento della batteria ricaricabile per montaggio al portapacchi 2 spingerla con i contatti in avanti sono allthose scatto in posizione nel supporto 1 nel portapacchi.
Controllare che la batteria ricaricabile sia posizionata in modo fisso. Chiudere sempre a chiave la batteria ricaricabile sul dispositivo di chiusura 6 poiché in caso contrario il dispositivo di chiusura cui aprirsi e la batteria ricaricabile cui cadere dal supporto.
Togliere sempre la chiave 5 dal dispositorio di chiusura 6 dopo la chiusura. In quello modo viene evitata la caduta della chiave ovvero che la batteria ricaricabile venga rimossa da parte di terzi non autorizzati in caso di eBike parcheggiate.
Per rimuovere la batteria standard 8 disinserirla e chiudere la serratura con la chiave 5. Inclinare la batteria dal supporto superiore 7 ed estrarla dal supporto inferiore 9.
Per la rimozione della batteria ricaricabile per montaggio al portapacchi 2 disinserirla ed aprire il dispositorio di chiusura con la chiave 5. Rimuovere la batteria ricaricabile dal supporto 1.
Uso
Messa in funzione
Utilizzare esclusivamente batterie ricaricabili originali Bosch che sono state omologate dal produttore per l'eBike. L'impiego di batterie ricaricabili diverse da quella consigliate potra comportare il pericolo di lesioni e d'incentio. In caso di impiego di batterie ricaricabili diverse, Bosch non si assume una responsabilità civile e garanzia.
Accensione/spegnimento
L'attivazione della batteria rappresents a等一系列 possibilità per attivare il systeme e Bike. A tale riguardo, leggere e osservare le istruzioni per l'uso del propulsore e del computer di bordo.
Controllare prima dell'attivazione della batteria ricaricabile e del sistema eBike che il dispositivo di chiusura 6 sua chiuso.
Per l'attivazione della batteria ricaricabile premere il tasto di accensione/spegnimento 4. I LED del'indicatore 3 si accendono e indicano contemporaneamente lo stato di carica.
Notabene: Qualora la capacité della batteria si ineriore al 5% , sul relativo indicatore dello stato di carica 3 non sare acceso alcun LED. Soltanto dal computer di bordo sare possibile stabilire se ilsystema eBike è attenuato.
Per lo spegnimento della batteria ricaricabile premere di nuovo il tasting di accensione/spegnimento 4. I LED dell'indicatore 3 si spengono. In quello modo ilsystema eBike viene spento anch'esso.
Qualora la trasmissione dell'eBike non eroghi potenza per circa 10 min (ad es. se l'eBike resta in sosta) e non venga premuto alcun tasting sul computer di bordo o sull'unità di lavoro dell'eBike, il sistema eBike e, quindi,anche la batteria si disattiveranno automaticamente per risparmiare energia.
La batteria ricaricabile è protetta tramite l'«Electronic Cell Protection (ECP)» contro lo scaricamento totale, il sovraccarico, il surriscaldamento ed il cortocircuito. In caso di pericolo la batteria ricaricabile si spegne automaticamente tramite un interrottore automatico.
Se viene individuato un difetto della batteria ricaricabile, lampeggiano due LED dell'indicatore dello stato di carica 3. In quello caso rivolgersi ad un rivenditore autorizzato di bicyclette.
Indicazioni per l'uso ottimale della batteria ricaricabile
La durata della batteria ricaricabile più essere prolongata se la stessa viene sottoposta ad attenta cura e soprattutto se viene conservata a temperature corrette.
Con l'augimento dell'invecchiamento tuttaviaanche in caso di attenta cura, l'autonomia della batteria ricaricabile si ridurra. Un tempo di funzionamento notevolmente ridotto归来 la ricarica indica che la batteria ricaricabile è consumata. É possibile sostituire la batteria ricaricabile.
Ricarica della batteria ricaricabile prima e durante la conservazione
Prima di un lungo periodo di non impiego ricaricare la batteria ricaricabile per circa il 60% (da 3 a 4 LED dell'indicatore dello stato di carica 3 sono illuminati).
Dopo 6 mesi controllare lo stato di carica. Se è illuminato an- cora solo un LED dell'indicatore dello stato di carica 3, ricaricare di nuovo la batteria ricaricabile a circa il 60%
Nota bene: Se la batteria ricaricabile viene conservata scarica per un periodo più lungo, è possibile che, nonostante l'autoscarica limitata, la stessa si danneggi e che la capacité di carica venga notevolmente ridotta.
Non è consigilabile lasciare collegata permanenteamente la batteria ricaricabile alla stazione di ricarica.
Condizioni di magazzinaggio
Conservare la batteria ricaricabile possibilmente in unippo asciutto e ben areato. Proteggerla da umidità ed acqua. In caso di condizioni atmospheriche sfavorevoli è ad es. consiglia-bile togliere la batteria ricaricabile dall'eBike e conservarla in ambienti chiusi fino all'impiego successivo.
La batteria ricaricabile più essere immagazzinata a temperatu- re da -10^ sino a +60^ . Per una lunga durata è tuttavia favorevole un magazzinaggio a ca. 20^ temperatura ambiente.
Prestare attenzione affinché la temperature massima di magazzinaggio non venga superata. Non lasciare la batteria ricaricabile p.es. in estate nell'automobile ed immagazzinarla in un luogo non soggetti a irradiamento solare diretto.
Si consiglia di non lasciare la batteria sulla bicyclicetta durante il periodo in cui esta viene tenuta in magazzino.
Manutenzione ed assistenza
Manutenzione e pulizia
Tenere pulita la batteria. Pulirla con cautela con un panno morbido e asciutto.
La batteria non deve essere immersa in acqua né pulita con un getto d'acqua.
Se la batteria ricaricabile non è più funzionante rivolgersi ad un rivenditore autorizzato di bicyclette.
Assistenza clienti e consulenza impieghi
Per tutte le commande relative alle batterie ricaricabili rivolgersi ad un rivenditore autorizzato di bicyclette.
Annotarsi il produttore ed il numero della chiave 5. In caso di perdita della chiave rivolgersi presso un rivenditore autorizzato di bicyclette. Indicare al rivenditore il produtto re ed il numero della chiave.
Le informazioni per contattare rivenditori autorizzati di bicyclette sono riportate sulla pagina web www.bosch-ebike.com
Trasporto
Qualora si trasporti l'eBike all'esterno della propria vettura, ad es. su un portapacchi, prelevare la batteria dell'eBike, al fine di evitare danni.
Le batterie sono sottoposte ai requisiti di legge per le merci pecicolose. L'utente privato potrà trasportare su strada le batterie integre perché essere subordinato a condizioni particolari.
Quanto al trasporto da parte di utenti commerciali o di terzi (ad es.trasporto per via aerea o spedizione), andranno rispettati particolari requisiti di imballaggio e contrassegnatura (ades.prescrizioni ADR).All'occurrezza, preparando il pezzo da inviare, si potravoltare un esperto in merci pericolose.
Inviare le batterie sostanto se l'alloggiamo risulta essere inegro. Proteggere con nastro adesivo i contatti aperti e imballare la batteria in modo che non possa spostarsi all'interno dell'imballaggio. Segnalare al servizio spedizioni che si tratta di merce pericolosa. Attenersianche alle eventuali prescrizioni integrative nazionali.
In caso di domande relative al trasporto delle batterie ricaricabili rivolgersi ad un rivenditore autorizzato di bicyclette.
Presso il rivenditore è possible ordinareanche un imballo per iltrasporto adatto.
Smaltimento
Avviare ad un riciclaggio rispettoso dell'ambiente batterie ricaricabili, accessori ed imballaggi inutilizzabili.
Non gettare le batterie ricaricabili tra i rifiuti domestici!
Prima di smaltire le batterie, coprige con nastro adesivo le superfici di contatto dei poli.
Solo per i Paesi della CE:
Conformmente alla direttiva europea 2012/19/UE gli apparecchi elettrici divertati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Vi preghiamo di consegnare batterie ricaricabili non più utilizzabili ad un rivenditore autorizzato di bicyclette.
Li-Ion:
Si prega di tener presente leindicazioni riportare nel paragrafo «Trasporto», pagina Italiano-5.
Con ogni riserva di modifiche tecniche.
