BEDIENUNGSANLEITUNG PowerPack 300 Active Line BOSCH

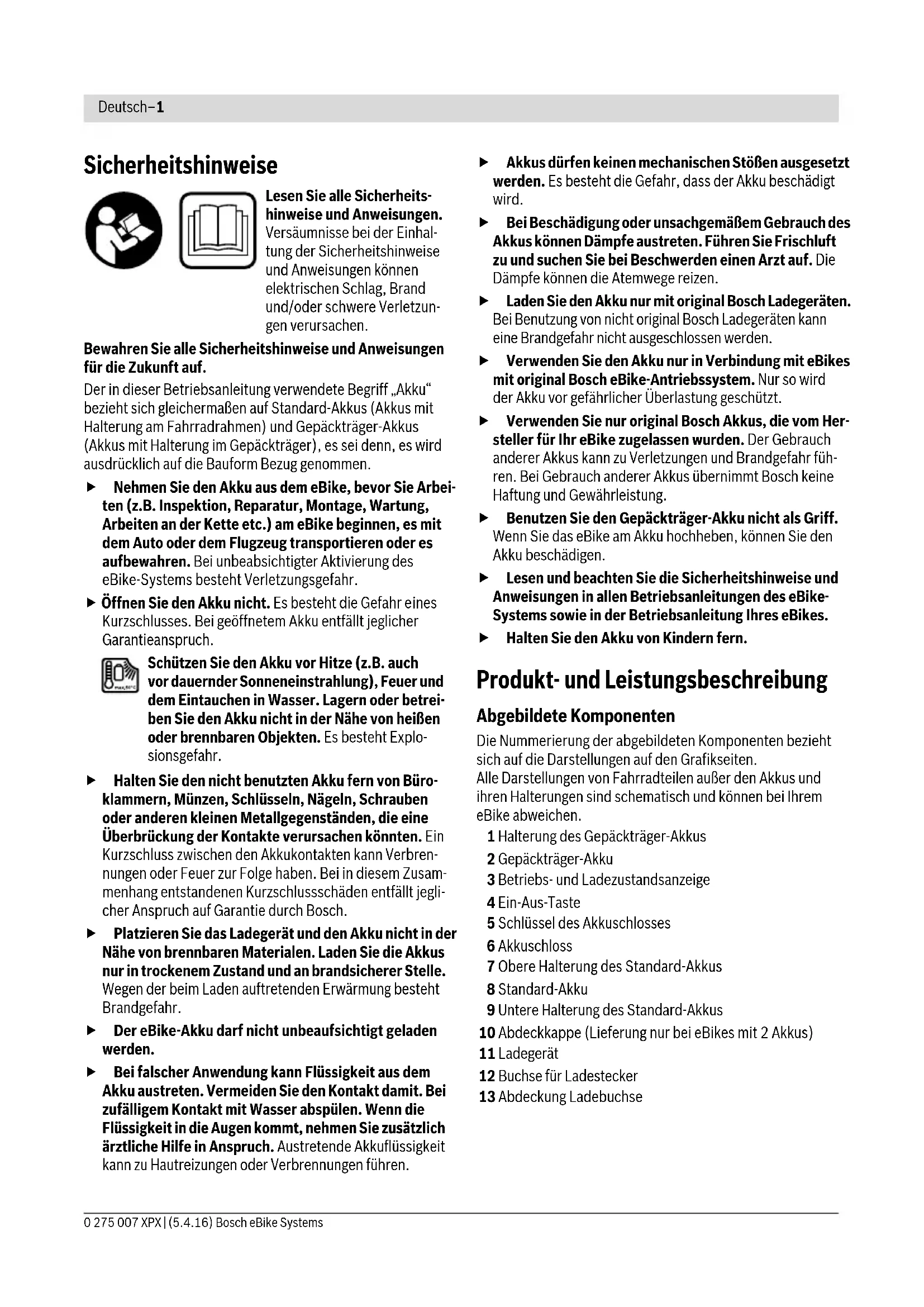

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in dieser Betriebsanleitung verwendete Begriff „Akku" bezieht sich gleichermaßen auf Standard-Akkus (Akkus mit Halterung am Fahradrahmen) und Gepäckträger-Akkus (Akkus mit Halterung im Gepäckträger), es sei dess, es wird ausdrücklich auf die Bauform Bezug genommen.

▶ Nehmen Sie den Akku aus dem eBike, bevor Sie Arbeiten (z.B. Inspektion, Reparatur, Montage, Wartung, Arbeiten an der Kette etc.) am eBike beginnen, es mit dem Auto oder dem Flugzeug transportieren oder es aufbewahren. Bei unbeabsichtigter Aktivierung des eBike-Systems besteht Verletzungsgefahr.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses. Bei geöffnetem Akku entfällt jeglicher Garantieanspruch.

Schützen Sie den Akku vor Hitze (z.B. auch vor dauernder Sonneneinstrahlung), Feuer und dem Eintauchen in Wasser. Lagern oder betrieben Sie den Akku nicht in der Höhe von bereits oder brennbaren Objeken. Es besteht Explosionsgefahr.

Halten Sie den nicht benutzten Akku fern von Büro-klammern, Münzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. Bei in thisem Zusammenhang entstandenen Kurzschlusschäden entfällt jeglicher Anspruch auf Garantie durch Bosch.
- Platzieren Sie das Ladegerät und den Akku nicht in der Nähe von brennbaren Materialen. Laden Sie die Akkus nur in trockenem Zustand und an brandsicherer Stelle. Wegen der beim Laden auftretenden Erwärung besteht Brandgefahr.
Der eBike-Akkuarf nicht unbeaufsichtigt geladen werden.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspulen. Wenn die Flüssigkeit in die Augen kommt, behmen Sie zusätzlich arztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Akkus dürfen keinen mechanischen Stößen ausgesetzt werden. Es besteht die Gefahr, dass der Akku beschädigt wird.
Bei Beschädigung oder unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führren Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Laden Sie den Akku nur mit original Bosch Ladegeräten. Bei Benutzung von nicht original Bosch Ladegeräten kann eine Brandgebung nicht ausgeschlossen werden.
- Verwenden Sie den Akku nur in Verbindung mit eBikes mit original Bosch eBike-Anriebssystem. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
- Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.
Benutzen Sie den Gepäckträger-Akku nicht als Griff. Wenn Sie das eBike am Akku hochheiten, können Sie den Akku beschädigen.
Lesen und beachten Sie die Sicherheitshinweise und Anweisungen in allen Betriebsanleitungen des eBikeSystems sowie in der Betriebsanleitung Ihres eBikes.
Halten Sie den Akku von Kindern fern.

Produkt- und Leistungsbeschreibung

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellungen auf den Grafikseiten.

Alle Darstellungen von Fahrradteilen außer den Akkus und ihren Halterungen sind schematisch und können bei ihrer eBike abweichen.

1 Halterung des Gepäckträger-Akkus
2Gepackträger-Akku
3 Betriebs- und Ladezustandsanzeige
4 Ein-Aus-Taste
5 Schlüssel des Akkuschlosses
6 Akkuschloss
7 Obere Halterung des Standard-Akkus
8 Standard-Akku
9 Untere Halterung des Standard-Akkus

10 Abdeckkappe (Lieferung nur bei eBikes mit 2 Akkus)
11 Ladegerat
12 Buchse für Ladstecker
13 Abdeckung Ladebuchse

Technische Daten

Li-Ionen-Akku	PowerPack 300		PowerPack 400		PowerPack 500
Sachnummer
- Standard-Akku 0 275 007 509			0 275 007 510		0 275 007 529
		0 275 007 511	0 275 007 512		0 275 007 530
- Gepäckträger-Akku		0 275 007 513	0 275 007 514		0 275 007 531
			0 275 007 522		0 275 007 532
Nennspannung	V=363636
Nennkapazität	Ah 8,21113,4
Energie	Wh 300 400 500
Betriebstemperatur	°C	-10...+40	-10...+40		-10...+40
Lagertemperatur	°C	-10...+60	-10...+60		-10...+60
Zulässiger Ladetemperaturbereich	°C	0...+40	0...+40		0...+40
Gewicht, ca.	kg	2,0/2,4	2,5/2,6		2,6/2,7
Schutzart		IP 54 (staub- und spritzwassergeschützt)	IP 54 (staub- und spritzwassergeschützt)		IP 54 (staub- und spritzwassergeschützt)

Montage

Stellen Sie den Akku nur auf sauberen Flächen auf. Vermeiden Sie insbesondere die Verschmutzung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde.

Akku vor der ersten Benutzung prüfen

Prufen Sie den Akku, bevor Sie ihn das erste Mal aufladen oder mit Ihrem eBike benutzen.

Drücken Sie dazu die Ein-Aus-Taste 4 zum Einschalten des Akkus. Leuchtet keine LED der Ladezustandsanzeige 3 auf, dann ist der Akku möglicherweise beschädigt.

Leuchtet mindestens eine, aber nicht alle LEDs der Lade-zustandsanzeige 3, dann laden Sie den Akku vor der ersten Benutzung voll auf.

Laden Sie einen beschiedigen Akku nicht auf und benutzen Sieihn nicht. Wenden Sie sich an einen autorisierten Fahrradnehmer.

Akku laden

Benutzen Sie nur das im Lieferumfang Ihres eBikes enthaltene oder ein baugeliches original Bosch Ladegerät. Nur diesee Ladegerät ist auf den bei Ihrem eBike verwenden Li-Ionen-Akku abgestimmt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie hin vor dem ersten Einsatz vollständig mit dem Ladegerät auf.

Lesen und beachten Sie zum Laden des Akkus die Betriebsanleitung des Ladegerates.

Der Akku kann jederzeit einzeln oder am Fahrrad aufgeladen werden, ohne die Lebensdauer zu verkurzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Akku ist mit einer Temperaturüberwachung ausgestattet, welche ein Aufladen nur im Temperaturbereich zwischen 0^ und 40^ zulässt.

Befindet sich der Akku außerbalb des Ladetemperaturbereiches,blinken drei LEDs der Ladezustandsanzeige 3.Tren

nen Sie den Akku vom Ladegerät und setzen Sie ihn austemperieren.

SchlieBen Sie den Akku erst wieder an das Ladegerät an, wenn er die zulässige Ladetemperatur erreicht hat.

Ladezustandsanzeige

Die fülf grünen LEDs der Ladezustandsanzeige 3 zeigen bei eingeschaltetem Akku den Ladezustand des Akkus an.

Dabei entspricht jeder LED etwa 20% Kapazität. Bei vollständig geladenem Akku leuchten alle fünf LEDs.

Der Ladezustand des eingeschalteten Akkus wird außer dem auf dem Display des Bordcomputers angezeigt. Lesen und beachten Sie dazu die Betriebsanleitung von Antriebseinheit und Bordcomputer.

Liegt die Kapazität des Akkus unter 5%, erlösen alle LEDs der Ladezustandsanzeige 3 am Akku, es gibt aber noch eine Anzeigefunktion des Bordcomputers.

Verwendung von zwei Akkus für ein eBike (optional)

Ein eBike kann vom Hersteller auch mit zwei Akkus ausgerüstet werden. In thisem Fall ist eine der Ladebuchsen nichtzugänglich oder vom Fahrradhersteller mit einer Verschlusskappe verschlüssen. Laden Sie die Akkus nur an der zugänglichen Ladebuchse.

Offnen Sie niemals vom Hersteller verschlossene Ladebuchsen. Das Laden an einer zuvor verschlossenen Ladebuchse kann zu irreparablen Schaden führen.

Wenn Sie ein eBike, das für zwei Akkus vorgesehen ist, nur mit einem Akku verwenden wollen,decken Sie die Kontakte des freien Steckplatzes mit der mitgelieferten Abdeckkappe 10 ab, da ansonsten durch die offenen Kontakte die Gefahr eines Kurzschlusses besteht (siehe Bilder A und B).

Ladevorgang bei zwei eingesetzten Akkus

Sind an einem eBike zwei Akkus angebracht, so konnen beiden Akkus über den nicht verschlossenen Anschluss geladen werden. Wahlrend des Ladevorgangs werden die beiden Akkus abwechselnd geladen, darauf wird automatisch mehrfach zwischen beiden Akkus umgeschaltet. Die Ladezeiten addieren sich.

Während des Betriebs werden die beiden Akkus auch abwechselnd entladen.

Wenn Sie die Akkus aus den Halterungen nehmen, können Sie jeder Akku einzeln laden.

Ladevorgang bei einem eingesetzten Akku

Ist nur ein Akku eingesetzt, so konnen Sie nur den Akku am Fahrrad laden, welcher die zugängliche Ladebuchse hat. Den Akku mit der verschlossenen Ladebuchse konnen Sie nur laden, wenn Sie den Akku aus der Halterungnehmen.

Akku einsetzen und entnehmen (siehe Bilder A-B)

Schalten Sie den Akku und das eBike-System immer aus, wenn Sie in die Halterung einsetzen oder aus der Halterung entnehmen.

Damit der Akku eingesetzt werden kann, muss der Schlüssel 5 im Schloss 6 stecken und das Schloss muss aufgeschlossen sein.

Zum Einsetzen des Standard-Akkus 8 setzen Sie ihn mit den Kontakten auf die untere Halterung 9 am eBike (der Akku kann bis zu 7^ zum Rahmen geneigt sein). Kippen Sie ihn bis zum Anschlag in die obere Halterung 7.

Zum Einsetzenden des Gepäckträger-Akkus 2 schieben Sieihn mit den Kontakten voran bis zum Einrasten in die Halterung 1 im Gepäckträger.

Prüfen Sie, ob der Akku fest sitzt. Schließen Sie den Akku immer am Schloss 6 ab, weil sich sonst das Schloss öffnen und der Akku aus der Halterung fallen kann.

Ziehen Sie den Schlüssel 5 nach dem Abschreiben immer aus dem Schloss 6. Damit verhindern Sie, dass der Schlüssel herausfält bzw. dass der Akku bei abgestellt eBike durch unberechtigte Dritte entnommen wird.

Zum Entnehmen des Standard-Akkus 8 schalten Sieihn aus und schreiben das Schloss mit dem Schlüssel 5 auf. Kippen Sie den Akku aus der oberen Halterung 7 undziehen Sieihn aus der unteren Halterung 9.

Zum Entnehmen des Gepäckträger-Akkus 2 schalten Sieihn aus und schreiben das Schloss mit dem Schlüssel 5 auf. Ziehen Sie den Akku aus der Halterung 1.

Betrieb

Inbetriebnahme

• Verwenden Sie nur original Bosch Akkus, die vom Hersteller für Ihr eBike zugelassen wurden. Der Gebrauch anderer Akkus kann zu Verletzungen und Brandgefahr führen. Bei Gebrauch anderer Akkus übernimmt Bosch keine Haftung und Gewährleistung.

Ein-/Ausschalten

Das Einschalten des Akkus ist eine der Möglichkeit, das eBike-System einzuschalten. Lesen und beachten Sie dazu die Betriebsanleitung von Antriebseinheit und Bordcomputer.

Überprüfen Sie vor dem Einschalten des Akkus bzw. des eBike-Systems, dass das Schloss 6 abgeschlossen ist.

Zum Einschalten des Akkus drücken Sie die Ein-Aus-Taste 4. Die LEDs der Anzeige 3 leuchten auf und zeigen gleichzeitig den Ladezustand an.

Hinweis: Liegt die Kapazität des Akkus unter 5%, leuchtet am Akku keine LED der Ladezustandsanzeige 3. Es ist nur am Bordcomputer erkennbar, ob das eBike-System eingeschaltet ist.

Zum Ausschalten des Akkus drücken Sie die Ein-Aus-Taste 4 erneut. Die LEDs der Anzeige 3 erlösen. Das eBike-System wird damit ebenfalls ausgeschaltet.

Wird etwa 10 min lang keine Leistung des eBike-Antriebs abgerufen (z.B., weil das eBike steht) und keine Taste an Bordcomputer oder Bedieneinheit des eBikes gedrückt, schalten sich das eBike-System und damit auch der Akku aus Energiespargrunden automatisch ab.

Der Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung, Überladung, Überhitzung und Kurzschluss geschützt. Bei Gefährung schaltet sich der Akku durch eine Schutzschaltung automatisch ab.

Wird ein Defekt des Akkus erkannt, blinken zwei LEDs der Ladezustandsanzeige 3. Wenden Sie sich in thisem Fall an einen autorisierten Fahrrad-handler.

Hinweise für den optimalen Umgang mit dem Akku

Die Lebensdauer des Akkus kann verlangert werden, wenn er gut gepflegt und vor allem bei den richtigen Temperaturen gelagert wird.

Mit zunehmender Alterung wird sich die Kapazität des Akkus aber auch beiGreater Pflege verringern.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist. Sie können den Akku ersetzen.

Akku vor und während der Lagerung nachladen

Laden Sie den Akku vor längerer Nichtbenutzung auf etwa 60% auf (3 bis 4 LEDs der Ladezustandsanzeige 3 leuchten).

Prufen Sie nach 6 Monaten den Ladezustand. Leuchtet nur noch eine LED der Ladezustandsanzeige 3, dann laden Sie den Akku wieder auf etwa 60% auf.

Hinweis: Wird der Akku langere Zeit in leerem Zustand aufbewahrt, kann er trotz der geringen Selfsentladung beschädigt und die Speicherkapazität stark verringgert werden.

Es ist nicht empfehlenswert, den Akku dauerhaft am Ladegerät angeschlossen zu halten.

Lagerungsbedingungen

Lagern Sie den Akku möglichst an einem trockenen, gut belüf-teten Platz. Schützen Sieihn vor Feuchtigkeit und Wasser. Bei ungünstigen Witterungsbedingungen ist es z.B. empfehlenswert, den Akku vom eBike abzunehmen und bis zum nachsten Einsatz in geschlossenen Räumen aufzubewahren.

Der Akku kann bei Temperaturen von -10^ bis +60^ gelagert werden. Für eine lange Lebensdauer ist jedoch eine Lagerung bei ca. 20^ Baumtemperatur vorteilhalt.

Achten Sie daraufuf, dass die maximale Lagertemperatur nicht überschritten wird. Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen und lagern Sieihn außerhalb direkter Sonneneinstrahlung.

Es wird empfohlen, den Akku für die Lagerung nicht am Fahrrad zu belassen.

Wartung und Service

Wartung und Reinigung

Halten Sie den Akku sauber. Reinigen Sie ihn vorsichtig mit einem feuchten, weichen Tuch.

Der Akku darf nicht ins Wasser getaucht oder mit Wasserstrahl gereinigt werden.

Ist der Akku nicht mehr Funktionsfähig, wenden Sie sichitte an einen autorisierten Fahrradhändler.

Kundendienst und Anwendungsberatung

Be allen Fragen zu den Akkus wenden Sie sich an einen autorisierten Fahrradhändler.

Notieren Sie Hersteller und Nummer des Schlüssels 5.

Bei Verlust der Schlüssel wenden Sie sich an einen autorisierten Fahrradnehmer. Geben Sie darauf Schlüsselhersteller und -nummer an.

Kontaktdaten autorisierter Fahrradhandler finden Sie auf der Internetseite www.bosch-ebike.com

Transport

Wenn Sie Ihr eBike außerhalb Its Autos z.B. auf einem Autogepackträger mit sich führen, behmen Sie den eBike-Akku ab, um Beschädigungen zu vermeiden.

Die Akkus unterliegen den Anforderungen des Gefahrgutrechts. Unbeschädigte Akkus konnen durch den privaten Benutzer ohne weitere Auflagen auf der Straße transportiert werden. Beim Transport durch gewerbliche Benutzer oder beim Transport durch Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten (z.B. Vorschriften des ADR). Bei Bedarf kann bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie die Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich in der Verpackung nicht bewegt. Weisen Sie ihren Paketdienst darauf auf hin, dass es sich um ein Gefahr-gut handelt.itte beachten Sie auch eventuelle weiterführnde nationale Vorschriften.

Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradnehmer. Beim Handler konnen Sie auch eine geeignete Transportverpackung bestehen.

Entsorgung

Akkus, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Werfen Sie die Akkus nicht in den Hausmüll!

Kleben Sie vor der Entsorgung der Akkus die Kontaktflächen der Akkupole mit Klebeband ab.

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU mussen nicht mehr gebrauchsfähige Elektrogeräte und gemäß der europäischen Richtlinie 2006/66/EG mussen defekte oder verbrauchte Akkus/Batterien getrennt gesamt melt und einer umweltgerechten Wiederverwendung zugeführrt werden.

Geben Sie nicht mehr gebrauchsfähige Akkusitte bei einem autorisierten Fahrradtränder ab.

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite Deutsch-4.

Änderungen vorbehalten.
