MANUALE UTENTE RA103 OREGON SCIENTIFIC

Caratteristiche Principali 3

Orologio 3

Display LCD 4

Per Iniziare 4

Disimballare L'orologio 4

Accendere L'orologio (Soltanto al Primo Utilizzo) .. 5

Batterie 5

Informazioni Visualizzabili Sul Display 6

L'orologio 6

Impostare Orologio / Calendario / Unità di Misura ..... 6

Informazioni Visualizzabili in Modalità Orologio ... 7

Impostare Sveglia Giornaliera / Fuso Orario ..... 8

Attivare / Disattivare L'allarme 9

L'altimetro - Barometro 9

Informazioni Sull'altimetro - Barometro ...... 9

Impostare L'altitudine 9

Rappresentazione Grafica Altitudine 10

Informazioni Visualizzabili in Modalità Altitudine .. 11

Caratteristiche Aggiuntive Altitudine 11

Altitudine Max / Min 12

Altitudine Cumulativa Totale Max / Min 12

Velocità Verticale 12

Massima Velocità di Salita / Discesa 12

Allarme Altitudine 12

Pressione al Livello del Mare 13

Previsioni Meteo 13

Lo Ski Timer 13

Informazioni Sullo Ski Timer 13

Impostare Lo Ski Timer 14

Impostare L'auto-Stop 14

Impostare la Riattivazione Automatica 15

Allarme Ski Timer 16

Memorizzazione e Visualizzazione dei Tempi di Manche 16

Visualizzazione Pressione Sul Livello Del Mare .. 17

Misurazione dei Raggi UV-B 18

Modalità Tour 19

Memoria Tour 19

Attivare La Modalità Tour 19

Marcatori di Dati in Modalità Tour 20

Modalità Tour in Pausa 20

Disattivare La Modalità Tour 20

Cancellare Tutte le Memorie Tour 21

Kit Per PC (Accessorio Opzionale - Venduto Separatamente) ... 21

Impostazione Modalità PC 22

Utilizzare II Software 22

Opzioni Modalità PC 22

Scaricare Dati 23

Retroilluminazione 24

Blocco Tastiera 24

Specifiche 24

Istruzioni di Sicurezza E Manutenzione ...... 25

Informazioni Su Oregon Scientific 26

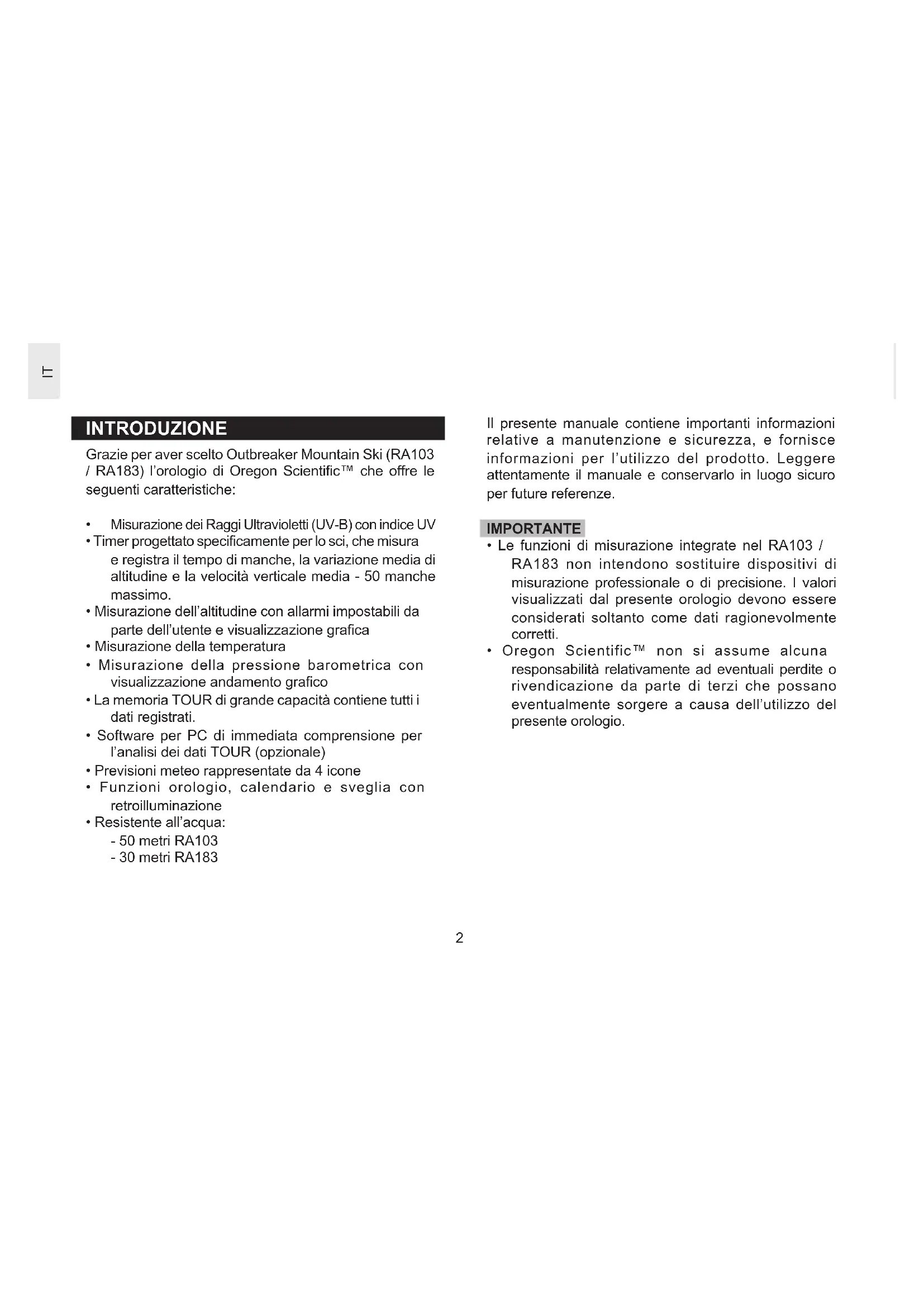

INTRODUZIONE

Grazie per aver scelto Outbreaker Mountain Ski (RA103 / RA183) l'orologio di Oregon Scientific™ che offre le seguenti caratteristiche:

• Misurazione dei Raggi Ultravioletti (UV-B) con indice UV
- Timer progettato specificamente per lo sci, che misura e registra il tempo di manche, la variazione media di altitudine e la velocità verticale media - 50 manche massimo.
- Misurazione dell'altitudine con allarmi impostabili da parte dell'utente e visualizzazione grafica
- Misurazione della temperatura
- Misurazione della pressione barometrica con visualizzazione andamento grafico
- La memoria TOUR di grande capacità contiene tutti i dati registrati.
- Software per PC di immediata comprensione per l'analisi dei dati TOUR (opzionale)
- Previsioni meteo rappresentate da 4 icone
- Funzioni orologio, calendario e sveglia con retroilluminazione
- Resistente all'acqua:
- 50 metri RA103
- 30 metri RA183

Il presente manuale contiene importanti informazioni relative a manutenzione e sicurezza, e fornisce informazioni per l'utilizzo del prodotto. Leggere attentamente il manuale e conservarlo in luogo sicuro per future referenze.

IMPORTANTE

• Le funzioni di misurazione integrate nel RA103 / RA183 non intendono sostituire dispositivi di misurazione professionale o di precisione. I valori visualizzati dal presente orologio devono essere considerati soltanto come dati ragionevolmente corretti.
• Oregon Scientific™ non si assume alcuna responsabilità relativamente ad eventuali perdite o rivendicazione da parte di terzi che possano eventualmente sorgere a causa dell'utilizzo del presente orologio.

CARATTERISTICHE PRINCIPALI

OROLOGIO

RA103 RA183

1. Sensore UV.
2. SELECT / -: Visualizza informazioni differenti all'interno di una modalità principale; diminuisce il valore di impostazione; registra un marcatore di posizione in Modalità TOUR.
3. 🎨/Attiva la retroilluminazione per 5 secondi; blocca / sblocca la tastiera.
4. MODE: Passa ad un'altra modalità di visualizzazione; uscita rapida durante la modalità impostazione.
5. UV / +: Visualizza i dati UVI; aumenta il valore di impostazione.
6. ST / SP: Avvio / arresto timer.
7. FUNC / SET: Entrare in modalità impostazione; selezionare un'altra opzione di impostazione; confermare il valore di impostazione.
8. Display LCD.
9. Sensore di Altitudine.

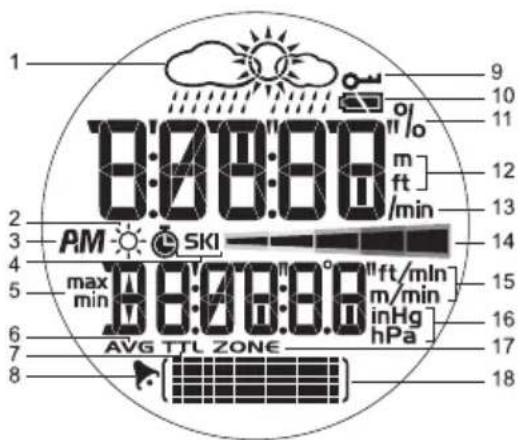

DISPLAY LCD

1 9 10 11 12 13 2 PM SKI 14 3 max min 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 8:00:00 AVG TTL ZONE 15 16 17 18 m ft/min ft/mIn Hg hPa

1. Previsioni meteo: 4 differenti icone per la visualizzazione delle previsioni del tempo.
2. ⚙: mostra l'indice UV.
3. AM / PM: si utilizza con l'orologio impostato con formato a 12 ore.
4. SKI: Timer progettato specificamente per lo sci visualizzato o attivo.
5. max / min: Rilevamenti Max / Min di altitudine o velocità.
6. AVG: Variazione di altitudine, velocità media.
7. TTL: Tempo totale visualizzato.
8. : Sveglia giornaliera attivata.
9. : Blocco tastiera attivato.

10. Stato batteria.

11. %: Percentuale di memoria TOUR già utilizzata.

12. m / ft: Unità altitudine - metri o piedi.
13. /min: Metri o piedi al minuto.
14. ——: Scala indice UV.
15. ft/min o m/min: Metri o piedi al minuto.
16. inHg / hPa: Unità di pressione barometrica.
17. ZONE: Scostamento ora fuso orario.
18. : Mostra andamento grafico livello del mare; andamento grafico altitudine; stato di una impostazione.

PER INIZIARE

DISIMBALLARE L'OROLOGIO

Quando togliete dall'imballo l'orologio Outbreaker Mountain Ski conservate con cura tutti i materiali di imballaggio, in caso di un successivo trasporto o per ritornare il prodotto in riparazione.

La scatola contiene:

• Orologio
• 1 x batteria al litio CR2032 (3V)- già installata
• Custodia

Accessori compatibili venduti separatamente:

- Cavo di collegamento USB con CD-ROM e software di installazione (AD103)

ACCENDERE L'OROLOGIO (SOLTANTO AL PRIMO UTILIZZO)

Tenere premuto FUNC. / SET per 2 secondi per attivare il display LCD.

BATTERIE

L'orologio utilizza 1 batteria al litio CR2032, che è già stata installata. Vedere di seguito avvertenze relative alla batteria.

ICONA BATTERIA SCARICA	DESCRIZIONE
	La batteria dell'orologio è scarica.
-- Compare quando la batteria è troppo scarica per far funzionare il sensore. Compare “- -” invece dei valori di temperatura, altitudine, barometro e bussola. Anche la visualizzazione degli andamenti grafici è bloccata.

NOTA L'utilizzo massiccio di retroilluminazione, allarme altitudine e ski timer riduce sensibilmente la durata di vita della batteria.

Per sostituire la batteria dell'orologio:

1. Individuare il vano batteria nella parte posteriore dell'orologio.
2. Con una moneta, come illustrato sopra, ruotare il coperchio del vano in senso antiorario fino a che si apre con un click.
3. Rimuovere la vecchia batteria.
4. Inserire la nuova batteria con il polo + verso l'alto.
5. Riposizionare il coperchio del vano batteria ruotandolo in senso orario fino a che ritorna saldamente in posizione.

NOTA Quando si sostituiscono le batterie è importante ricalibrare il livello del mare o di altitudine. Per ricalibrare l'orologio impostare semplicemente livello del mare o altitudine. (Vedere la sezione "impostare l'altitudine" o "livello del mare".)

IMPORTANTE

• batterie ricaricabili e non ricaricabili devono essere smaltite correttamente. A tale scopo nei centri di raccolta comunali sono predisposti bidoni di raccolta per batterie ricaricabili e non ricaricabili.
• Le batterie sono estremamente pericolose se ingerite! Quindi tenere prodotto e batterie fuori dalla portata dei bambini. In caso una batteria venga ingerita, contattare immediatamente un medico.
• Le batterie fornite non devono essere ricaricate, riattivate in altro modo, smantellate o bruciate.

INFORMAZIONI VISUALIZZABILI SUL DISPLAY

Esistono 4 modalità principali: Orologio, Altimetro-Barometro, Ski Timer e PC. Ogni modalità principale visualizza una schermata che comunica in quale modalità si sta entrando. Dopo 1 secondo la schermata è sostituita automaticamente dalla schermata principale di detta modalità.

Premere MODE per cambiare modalità, nell'ambito delle 4 principali.

MODALITÀ SCHERMATA SCHERINIZIALE PRINCIPALE		MATALE
OROLOGIO

BAROMETRO-ALTIMETRO
SKI TIMER
PC

L'OROLOGIO

IMPOSTARE OROLOGIO / CALENDARIO / UNITÀ DI MISURA

La modalità orologio è la schermata predefinita dell'orologio.

Per impostare l'orologio:

1. Premere MODE per passare alla Modalità Orologio.
2. Tenere premuto SET finché lampeggia il primo carattere da impostare.
3. Premere + o - per modificare l'impostazione. Tenere premuto per scorrere velocemente le opzioni. Premere SET per confermare l'impostazione e passare alla successiva.
4. Ripetere il passaggio 3 per modificare le altre impostazioni di questa modalità.

L'ordine delle impostazioni orologio è:

• Formato orologio 12 / 24 ore
  • Ora
• Minuti
• Anno
• Formato data GG:MM o MM:GG
  • Mese
  • Giorno
  • Unità di misura Temperatura - °C / °F
• Unità di misura Altitudine - metri / piedi
• Unità di misura Pressione - inHg / hPa

NOTA L'orologio è programmato con un calendario automatico di 96 anni, il che significa che non occorre reimpostare giorno e data ogni mese.

NOTA Le unità di misura di temperatura, distanza e pressione che vengono impostate in Modalità Orologio saranno valide per tutte le modalità.

INFORMAZIONI VISUALIZZABILI IN MODALITÀ OROLOGIO

All'interno della Modalità Orologio, esistono 8 diverse visualizzazioni. Per passare da una all'altra:

1. Premere MODE per accedere alla Modalità Orologio.
2. Premere SELECT per scorrere le diverse visualizzazioni.

Orologio con Data	Orologio con Orologio con Secondi Altitudine	con
Orologio con Orologio con Orologio conPressione al Pressione locale Indice UVlivello del mare
Orologio con Orologio conSki Timer Temperatura

NOTA Indossando l'orologio, la temperatura misurata potrebbe essere influenzata dal calore corporeo. Per una lettura accurata della temperatura, slacciare l'orologio dal polso e attendere circa 15 minuti prima di effettuare la rilevazione.

IMPOSTARE SVEGLIA GIORNALIERA / FUSO ORARIO

Da una qualsiasi delle 8 schermate visualizzabili in modalità orologio è possibile impostare:

• Sveglia Giornaliera - Quando è attivata la sveglia giornaliera suona tutti i giorni all'ora prestabilita

• Scostamento Fuso Orario - Imposta lo scostamento del fuso orario quando si è in un fuso differente (+ / - 23 ore)

• Premere FUNC per selezionare sveglia giornaliere o fuso orario.

1. Tenere premuto SET per entrare in modalità impostazione.

6:29 PM 6:00A MSET

1. Premere + o - per modificare l'impostazione. (Tenere premuto per scorrere velocemente le opzioni.)
2. Premere SET per confermare l'impostazione. Non appena l'impostazione è completa il display ritornerà alla schermata orologio precedente.

ARRESTARE L'ALLARME

La sveglia suonerà per 1 minuto. Premere qualsiasi tasto per spegnere la sveglia. La sveglia si spegnerà automaticamente se non disattivata.

ATTIVARE / DISATTIVARE L'ALLARME

Premere MODE per accedere a Modalità Orologio. Premere SET, quindi premere + per attivare o disattivare la sveglia. ➤ segnala quando la sveglia è attivata.

L'ALTIMETRO - BAROMETRO

INFORMAZIONI SULL'ALTIMETRO - BAROMETRO

L'orologio è dotato di un barometro intelligente che determina l'altitudine attraverso un sensore integrato che sfrutta una tecnologia avanzata per la compensazione barometrica. Il sensore può anche distinguere differenze di pressione originate da variazioni dell'altitudine o dipendenti da cambiamenti delle condizioni atmosferiche. Questa distinzione intelligente elimina le discrepanze e rende i rilevamenti dell'altimetro più accurati di quelli della maggior parte dei dispositivi di media qualità disponibili sul mercato.

L'altimetro misura l'altitudine sia in metri che in piedi e può memorizzare e richiamare:

• Altitudini massime / minime raggiunte durante il percorso
- Altitudini massime / minime totali cumulative raggiunte durante il percorso
- Velocità di salita / discesa massima
- Velocità verticale corrente
- Allarme altitudine massima / minima (suona un allarme quando viene superata)

IMPOSTARE L'ALTITUDINE

Per impostare l'altitudine:

20 (SET)

1. Premere MODE per passare in Modalità Altimetro-Barometro.
2. Tenere premuto SET finché lampeggia la prima opzione da impostare.
3. Premere + o - per modificare l'impostazione. Tenere premuto per scorrere velocemente le opzioni. Premere SET per confermare l'impostazione.

Per impostare l'altimetro in modo efficace occorre conoscere l'altitudine corretta. Per fare ciò:

• Verificare la posizione su una mappa topografica e la rilevazione altimetrica relativa.
  OPPURE
• Impostare la pressione sul livello del mare.

IMPORTANTE

• Il presente dispositivo utilizza un sensore di pressione a semiconduttore che potrebbe essere influenzato dai cambiamenti di temperatura. Durante la misurazione dell'altitudine, assicurarsi che il dispositivo non sia esposto ad improvvisi mutamenti di temperatura.
• Si raccomanda di calibrare altitudine o pressione sul livello del mare regolarmente, per assicurare l'accuratezza dell'orologio. Per ricalibrare l'orologio impostare semplicemente livello del mare o altitudine. (Vedere la sezione "impostare l'altitudine" o "livello del mare".)

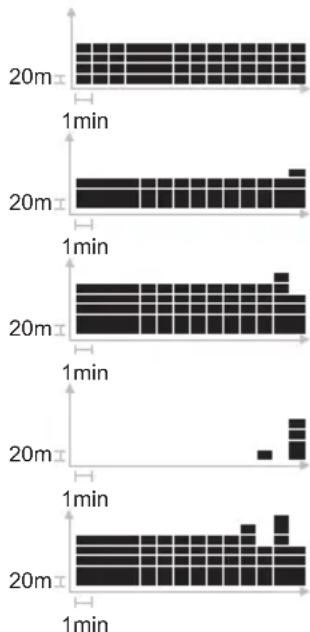

RAPPRESENTAZIONE GRAFICA ALTITUDINE

La rappresentazione grafica dell'altitudine nella parte bassa del display mostra lo storico dell'altitudine. È costituita da 7 righe e 14 colonne.

L'ultimo rilevamento viene inserito nella colonna di destra e sempre all'altezza della 4° riga. Perciò, tutti gli altri rilevamenti modificheranno la loro posizione per rispecchiare l'ultimo.

Guardate il vostro orologio per vedere quale sia il livello di altitudine attuale, quindi osservate la rappresentazione grafica dell'altitudine per vedere i cambiamenti nell'altitudine stessa. Vedere la tabella sottostante che illustra in dettaglio come leggere il grafico.

1. Livello altitudine 400m. Utente che cammina su strada piana
2. Livello altitudine 420m. (Aumento di 20m)
3. Livello altitudine 380m. (Diminuzione di 40m)
4. Livello altitudine 480m. (Aumento di 100m)
5. Livello altitudine 380m. (Diminuzione di 100m)

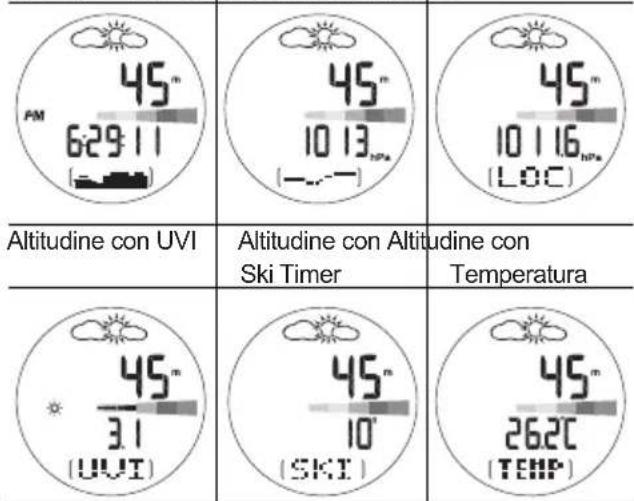

INFORMAZIONI VISUALIZZABILI IN MODALITÀ ALTITUDINE

All'interno della Modalità Altimetro-Barometro esistono 6 diverse visualizzazioni. Per passare da una all'altra:

1. Premere MODE per accedere alla Modalità Altimetro - Barometro.
2. Premere SELECT per scorrere le diverse visualizzazioni.

Altitudine con Altitudine con Altitudine con Orologio Livello del mare Pressione locale

CARATTERISTICHE AGGIUNTIVE ALTITUDINE

Da una qualsiasi delle 6 schermate visualizzabili in modalità altimetro-barometro, premere FUNC per scorrere velocemente le seguenti visualizzazioni:

Altitudine Max / Min	Altitudine Max / Velocità Verticale Min Totale Corrente
Velocità di salita / Impostazione Impostazione discesa massima Allarme Altitudine Livello del Mare

Impostazione Icona Meteo

ICON (SET)

Per ulteriori informazioni su queste caratteristiche vedere la sezione relativa sottostante.

ALTITUDINE MAX / MIN

Questa schermata mostra il punto più alto o più basso raggiunto, in relazione alla impostazione permanente dell'altitudine dell'orologio.

1. Premere + per passare da altitudine minima a massima e viceversa.
2. Tenere premuto SET per impostare il rilevamento di altezza corrente come altitudine minima o massima.

ALTITUDINE CUMULATIVA TOTALE MAX / MIN

Questa schermata mostra la distanza totale percorsa in salita o in discesa; vale a dire, ogni ascesa viene aggiunta o “cumulata” ed allo stesso modo ogni discesa viene aggiunta o “cumulata”, fino ad ottenere il totale.

1. Premere + per passare da altitudine minima a massima e viceversa.
2. Tenere premuto SET per cancellare il rilevamento.

VELOCITÀ VERTICALE

Questa schermata visualizza la velocità di ascesa.

VELOCITÀ DI SALITA / DISCESA MASSIMA

Questa schermata visualizza la velocità maggiore in ascesa o in discesa.

1. Premere + per passare da velocità massima in salita o in discesa e viceversa.
2. Tenere premuto SET per cancellare il rilevamento.

ALLARME ALTITUDINE

L'allarme altitudine ascendente o discendente si attiva quando viene raggiunta l'altitudine impostata rispettivamente in ascesa o in discesa.

1. Premere + per attivare (o disattivare) l'allarme altitudine.
2. Tenere premuto SET per accedere alla modalità impostazione.
3. Premere + o - per modificare l'impostazione.
4. Premere SET per confermare.

Premere qualsiasi tasto per interrompere l'allarme. Se il valore viene raggiunto nuovamente, l'allarme si riattiva.

NOTA L'impostazione dell'altitudine influenza la pressione sul livello del mare.

PRESSIONE AL LIVELLO DEL MARE

Per un rilevamento accurato, occorre prima calibrare la pressione sul livello del mare. Quando la pressione sul livello del mare è calibrata, l'altitudine si regolerà automaticamente sull'altitudine di riferimento utilizzando la funzione di auto-calibrazione integrata.

Informazioni sulla pressione sul livello del mare possono essere reperiti da giornali, telegiornali e giornali radio, oppure da Internet.

1. Tenere premuto SET per accedere alla modalità impostazione livello del mare.
2. Premere + o - per modificare l'impostazione.
3. Premere SET per confermare.

NOTA È necessario ricalibrare la pressione sul livello del mare o l'altitudine se il prodotto si trova in una cabina pressurizzata, ad es. su un aereo.

PREVISIONI METEO

Il prodotto prevede le condizioni meteo per le successive 12 - 24 ore entro un raggio di 30-50 km (19-31 miglia). Le previsioni meteo si basano sui rilevamenti tendenziali della pressione barometrica.

SERENO PARZIALMENTE NUVOLOSO	VOLOSO PIOGGIA

NOTA Se l'orologio è soggetto a fluttuazioni nei livelli di altitudine, l'icona relativa alle previsioni meteo può non essere visualizzata. È sufficiente rimanere alla stessa altitudine per 5 minuti e le previsioni meteo ricompariranno.

1. Tenere premuto SET per accedere alla modalità impostazione previsioni meteo.
2. Premere + o - per modificare l'impostazione.
3. Premere SET per confermare.

NOTA Il costruttore non è responsabile di eventuali inconvenienti causati da previsioni meteo non corrette.

LO SKI TIMER

INFORMAZIONI SULLO SKI TIMER

SKI TIMER

Lo ski timer è dotato di un timer per il conto alla rovescia selezionabile da parte dell'utente - l'impostazione predefinita è 10 secondi.

Quando il timer per il conto alla rovescia ha raggiunto lo zero, emetterà un beep ed inizierà automaticamente a contare in modalità ski timer. Questa funzione è particolarmente utile quando ci si prepara per una manche a tempo ma occorrono alcuni secondi prima che inizi il conto alla rovescia per indossare i guanti ed prepararsi alla discesa.

RIATTIVAZIONE AUTOMATICA

È possibile impostare il timer perché si riattivi automaticamente quando si raggiunge una altitudine predefinita. Perciò, quando ritornate all'inizio di una manche, tutto ciò che occorre fare è premere ST per attivare il nuovo conto alla rovescia.

Per attivare questa funzione, occorre posizionarla su ON e impostare l'altitudine a cui il count down deve riattivarsi. Questa altitudine è relativa all'altezza base impostata nella funzione auto-stop.

AUTO-STOP

È possibile impostare il timer perché si fermi automaticamente quando si scende al di sotto di una altitudine predefinita. Ciò significa che quando si sta prendendo il tempo di una manche non si deve perdere tempo a fermare il timer manualmente.

Per attivare questa funzione, posizionarla su ON e impostare il livello base come illustrato alla sezione "Impostare l'Auto-Stop" di seguito.

IMPOSTARE LO SKI TIMER

Per impostare lo ski timer:

1. Premere MODE per accedere alla Modalità Ski Timer. Comparirà l'ultimo tempo del conto alla rovescia.

10" READY (SKI)

È possibile:

1. Premere ST / SP per avviare / arrestare il conto alla rovescia.

Oppure:

1. Tenere premuto SET per impostare un nuovo conto alla rovescia.
2. Utilizzare + o - per cambiare l'impostazione.
3. Premere SET per confermare.

IMPOSTARE L'AUTO-STOP

Per impostare l'auto-stop:

1. Premere MODE per accedere alla Modalità Ski Timer.
2. Tenere premuto SET. Quindi premere SET fino a raggiungere l'icona seguente.

1. Utilizzare + o - per attivare l'auto-stop.
2. Tenere premuto SET per accedere alla opzione di impostazione del livello di base.

0" BASE { }

1. Utilizzare + o - per modificare l'impostazione e premere SET per confermare.

Per modificare rapidamente il livello di base dell'auto-stop, quando la funzione di auto-stop è attiva:

1. Ricaricare lo ski timer.

10" SECOND (SET)

1. Tenere premuto SELECT per far si che il livello di altitudine corrente diventi automaticamente il rilevamento del livello di base. Premere SET per confermare l'impostazione
2. Per l'impostazione dei dettagli del livello di base, premere + o -.

IMPOSTARE LA RIATTIVAZIONE AUTOMATICA

Per impostare la riattivazione automatica del count-down:

1. Premere MODE per accedere alla Modalità Ski Timer.
2. Tenere premuto SET. Quindi premere SET fino a raggiungere l'icona seguente.

AUTO RELOAD (LOW)

1. Utilizzare + o - per attivare la funzione.

2. Tenere premuto SET per accedere alla opzione di impostazione dello scostamento dell'altitudine. Utilizzare + o - per modificare l'impostazione e premere SET per confermare.

ALLARME SKI TIMER

Il timer per il conto alla rovescia avverte dello stato del conto alla rovescia attraverso una serie di beep.

TEMPO DEL CONTO ALLA ROVESCIA	ALLARME ACUSTICO
Ultimi 5 sec 1 beep breve	ogni sec
0 sec 1 beep lungo

MEMORIZZAZIONE E VISUALIZZAZIONE DEI TEMPI DI MANCHE

L'orologio registra fino a 50 manche. Tempo, variazione di altitudine e velocità media sono misurati per ogni registrazione.

NOTA La parola DIST è utilizzata sullo schermo per rappresentare la variazione di altitudine (vedere icona sottostante).

NOTA L'orologio registra automaticamente una manche quando si utilizza il timer per il conto alla rovescia.

Per vedere i dati di una manche:

1. Premere MODE per accedere alla Modalità Ski Timer.
2. Premere FUNC per scorrere le diverse misurazioni di manche.

Tempo Variazione	di Velocità media altitudine

1. Premere + o - per vedere manche differenti.

Per cancellare l'ultima voce registrata o tutte le registrazioni:

1. Tenere premuto FUNC mentre si visualizzano i dati.
2. Premere SET per selezionare DEL 'ONE' (per cancellare l'ultima voce registrata), o 'ALL', per cancellarle tutte.

1. Tenere premuto SET per confermare la cancellazione.

NOTA Quando la memoria è piena, la prima voce registrata sarà cancellata automaticamente.

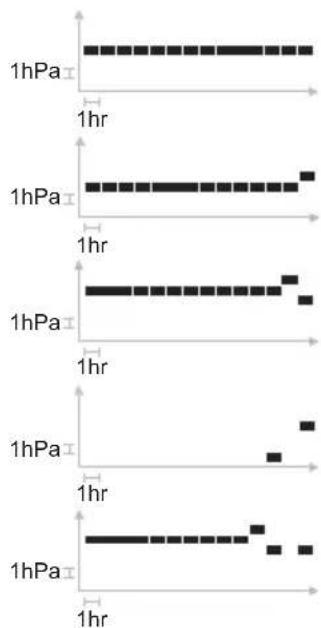

VISUALIZZAZIONE PRESSIONE SUL LIVELLO DEL MARE

Lo storico del livello del mare può essere visualizzato come rilevamento di misura in hPa / inHg o come grafico. È composto da 7 righe e 14 colonne.

L'ultimo rilevamento viene inserito nella colonna di destra e sempre all'altezza della 4° riga. Perciò, tutti gli altri rilevamenti modificheranno la loro posizione per rispecchiare l'ultimo.

Guardate il vostro orologio per vedere quale sia la pressione sul livello del mare, quindi osservate il grafico per vedere i cambiamenti di pressione. Vedere la tabella sottostante che illustra in dettaglio come leggere il grafico.

1. Pressione sul livello del mare 5hPa.
2. Pressione sul livello del mare 6 hPa. (Aumento di 1hPa)
3. Pressione sul livello del mare 4 hPa. (Diminuzione di 2hPa)
4. Pressione sul livello del mare 9 hPa. (Aumento di 5hPa)
5. Pressione sul livello del mare 4 hPa. (Diminuzione di 5hPa)

NOTA Il rilevamento di pressione locale e il rilevamento di pressione sul livello del mare sono aggiornati rispettivamente ogni 2 secondi e ogni ora.

MISURAZIONE DEI RAGGI UV-B

La funzionalità UV misura il livello di luce ultravioletta e la visualizza graficamente, come illustrato di seguito.

NOTA Assicuratevi che il vostro orologio sia indirizzato verso il sole in modo da garantire la maggior accuratezza possibile nella rilevazione dei raggi UV-B.

Per visualizzare rapidamente il grafico dell'Indice UV: premere il pulsante UV.

Come leggere il grafico dell'Indice UV:

COLORE INDICE UV SIGNIFICATO
Verde 1-2 B	asso - applicare	filtro solare
Giallo 3-5 M	Moderato -	indossare indumenti protettivi
Arancio 6-7	Alto - indossare	occhiali da sole & indumenti protettivi
Rosso 8-10		Molto alto - Evitare l'esposizione al sole tra le 10.00 e le 16.00
Viola <11 E	Estremo - Raggi	molto forti restare al coperto

NOTA La misurazione UVI è aggiornata ogni 60 secondi.

IMPORTANTE

L'Organizzazione Mondiale della Sanità consiglia di prendere le seguenti precauzione per l'esposizione ai raggi solari:

Evitare l'esposizione al sole nelle ore centrali della giornata - I raggi UV sono più forti tra le 10.00 e le 16.00. Per quanto possibile, ridurre al minimo l'esposizione al sole in queste ore.

Indossare indumenti protettivi - Un cappello a falda larga offre una buona protezione per occhi, orecchie, viso e parte posteriore del collo. Occhiali da sole che forniscano protezione al 99 - 100 % contro UV-A e UV-B ridurranno moltissimo i danni agli occhi provocati dall'esposizione al sole. Indumenti ampi, in tessuti consistenti forniranno una protezione ulteriore contro il sole.

Utilizzare un filtro solare - Applicare abbondantemente un filtro solare ad ampio spettro con fattore di protezione minimo 15; ripetere l'applicazione ogni 2 ore.

"Fonte - Organizzazione Mondiale per la Sanità (www.who.org)"

MODALITÀ TOUR

MEMORIA TOUR

La modalità tour consente di registrare e di memorizzare dati relativi a pressione locale, temperatura e altitudine, la memoria dell'orologio registra tempo di sciata, variazione di altitudine, velocità verticale. Sia la memoria Tour che la memoria dell'orologio possono essere poi scaricate su PC. Possono essere registrati fino a 99 TOUR (percorsi) e poi memorizzati nel software per PC. Dal PC è possibile generare rapporti, confrontare risultati e verificare le prestazioni nelle varie sessioni di allenamento. Ad esempio, un rapporto di memoria tour da PC può includere:

• Numero del percorso (1-99)
  • Durata totale del percorso
• Durata netta del percorso (senza interruzioni)
• Altitudine min / max
• Distanza ascendente / discendente

Un rapporto su PC relativo ad una serie di discese può includere:

• Tempo totale, tempo min / max
• Distanza totale, distanza min / max
• Velocità media, velocità min / max

Tempo totale di registrazione disponibile RA103 / RA183 480 min (8 ore)

Il tempo di campionamento predefinito per i rilevamenti in Modalità TOUR è ogni 5 secondi. Per aumentare la distanza tra i campionamenti e quindi incrementare la capacità della memoria, è possibile regolare l'impostare da PC via software.

NOTA Le informazioni relative a dati TOUR possono essere visualizzate soltanto da PC via software.

ATTIVARE LA MODALITÀ TOUR

Per ottenere i migliori risultati, eseguire i passaggi successivi appena prima di iniziare il percorso.

1. Premere simultaneamente FUNC / SET e MODE. Comparirà l'icona TOUR END.

0% END

1. Tenere premuto FUNC / SET per due secondi. Il numero di TOUR (T1, T2, ecc.) apparirà sulla parte bassa del display. Ora si è in fase di registrazione dati. La percentuale (%) sulla parte alta indica la memoria totale utilizzata.
2. Per interrompere il TOUR, tenere premuto FUNC / SET per 2 secondi. Comparirà END sulla parte bassa del display. I dati Tour saranno interrotti.
3. Per iniziare un altro TOUR, tenere premuto FUNC / SET per 2 secondi. Il nuovo numero TOUR (T3, ecc.) apparirà sulla parte bassa del display. Si è nuovamente in fase di registrazione dati.
4. Premere MODE per ritornare al display OROLOGIO.

NOTA La memoria orologio utilizzata è comunicata in percentuale. Si raccomanda di scaricare le informazioni su PC e di cancellare tutte le memorie TOUR quando questa cifra si avvicina al 100%. Quando la memoria utilizzata raggiunge il 100% non sarà più possibile registrare nulla, e qualsiasi rilevamento successivo non sarà registrato.

MARCATORI DI DATI IN MODALITÀ TOUR

La funzione marcatore è utilizzata per indicare una posizione particolare durante un TOUR (percorso). Per posizionare un marcatore, tenere premuto SELECT / + quando la modalità TOUR è attiva.

Il marcatore sarà visibile solo sui dati a PC, una volta scaricato dall'orologio.

MODALITÀ TOUR IN PAUSA

1. Se non si è già in Modalità TOUR, premere simultaneamente FUNC / SET e MODE. Comparirà il numero TOUR. La percentuale (%) in alto indica la memoria totale utilizzata.
2. Premere FUNC / SET. Appare REST sulla parte bassa del display.

OFF (REST)

1. Premere ST / SP / - per attivare (in pausa) o disattivare (in registrazione) la funzione rest.

DISATTIVARE LA MODALITÀ TOUR

Per ottenere i migliori risultati, eseguire i passaggi successivi subito dopo aver terminato il percorso.

1. Premere simultaneamente FUNC / SET e MODE.
2. Comparirà il numero di TOUR. La percentuale (%) sulla parte alta indica la memoria totale utilizzata.
3. Tenere premuto FUNC / SET per due secondi. Ciò CONCLUDE la sessione TOUR di registrazione.
4. Premere MODE per ritornare al display OROLOGIO.

CANCELLARE TUTTE LE MEMORIE TOUR

Per ottenere i migliori risultati, eseguire i passaggi successivi dopo aver scaricato le informazioni su PC via software.

È possibile:

1. Scaricare le informazioni su PC (i dati TOUR saranno cancellati automaticamente).

Oppure:

1. Disattivare la Modalità TOUR. Quando compare l'icona END, premere il pulsante FUNC/SET. CLR apparirà sulla parte bassa del display.

(CLR)

1. Tenere premuto FUNC/SET fino a quando donE apparirà sulla parte bassa del display.
2. Premere nuovamente FUNC/SET per visualizzare 0% e confermare che tutti i dati sono stati cancellati.
3. Premere MODE per ritornare al display OROLOGIO.

KIT PER PC (ACCESSORIO OPZIONALE - VENDUTO SEPARATAMENTE)

L'orologio è compatibile con un Kit per PC opzionale (AD103) che comprende un cavo di connessione USB ed un CD-ROM per scaricare le informazioni su personal computer.

Istruzioni complete per l'utilizzo del software sono fornite nel menu help e possono essere visualizzate dopo aver installato il CD-ROM.

NOTA II Kit per PC per l'orologio OUTBREAKER della serie RA103 / RA183 è venduto separatamente.

Il Kit per PC consente di memorizzare e richiamare la maggior parte delle informazioni raccolte dall'orologio OUTBREAKER. Ciò consente di liberare la memoria dell'orologio per registrare ulteriori informazioni, conservando allo stesso tempo i dati di allenamento più importanti. Ad esempio, con il Kit per PC è possibile specificare quali informazioni si desiderano registrare in Modalità TOUR: limitando ciò che si registra, le registrazioni possono durare più a lungo. Ciò può essere utile se si desidera monitorare la propria prestazione sul lungo periodo, come una escursione di più giorni, dove interessano solo temperatura, pressione e altitudine, e dove la variazione verticale è importante per voi. Dettagli completi della capacità di memoria dell'orologio sono contenuti nella sezione MEMORIA TOUR.

È anche possibile utilizzare la docking station per impostare i valori sull'orologio attraverso il PC. L'elenco completo delle opzioni è fornito alla fine di questa sezione.

IMPOSTAZIONE MODALITÀ PC

Per utilizzare le funzioni della Modalità PC, occorre il Kit per PC (comprende cavo di connessione USB e CD-ROM con software di installazione), e un PC o un portatile.

1. Installare il software utilizzando il CD-ROM (solo al primo utilizzo). Il processo è automatico, e richiede risposte a semplici domande. Una volta installato il software, l'icona Oregon Scientific comparirà sul desktop.
2. Inserire il cavo di connessione USB.
3. Attivare la Modalità PC sull'orologio.

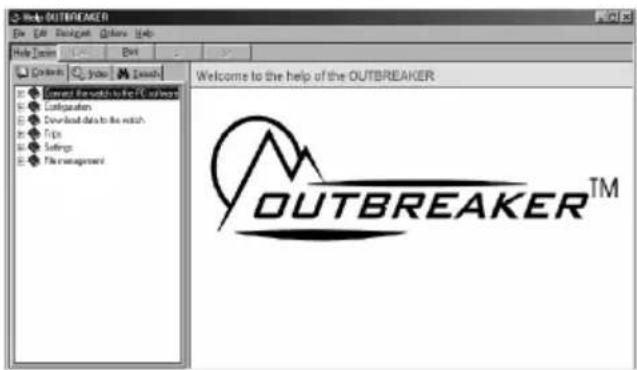

UTILIZZARE IL SOFTWARE

Fare doppio click sull'icona Oregon Scientific. Non appena si apre il software, cliccare su Help per ulteriori informazioni sulla funzione richiesta.

Outbreaker DUTBREAKER™

OPZIONI MODALITÀ PC

Utilizzando il software fornito su CD-ROM è possibile sfruttare le seguenti funzioni.

ACCEDERE A / MODIFICARE LE RICHIAMARE IMPOSTAZIONI INFORMAZIONI SU PC DELL'OROLOGIO DA PC

• Tutte le informazioni • Data e ora (imposta registrate in Modalità all'ora del PC, o TOUR, incluse impostazione manuale)temperatura e altitudine. • Pressione sul livello del(A patto che questi dati mare correntesiano stati selezionati alla • Icona meteovoce “Dati da • Opzioni di registrazione e memorizzare” nel “Menu scarico dati ModalitàConfigurazione” - vedere TOURil menu help del software) • Back up / importazione ed esportazione dati• Definizione dati utente• Mostrare grafico e stampare tabella• Dati manche sci

Tasso di campionamento(1 secondo e superiore)• Impostazioni unità di misura (sistema metrico o standard britannico).

NOTA Per inviare tutte le impostazione e le preferenze scelte all'orologio, selezionare "Configurazione di Trasferimento" nel sotto-menu di "comunicazione" (software per PC).

SCARICARE DATI

Per scaricare dati procedere come segue:

1. Dopo aver installato il CD-ROM cliccare sull'icona OUTBREAKER sul PC.
2. Nel menu principale, selezionare "Comunicazione".
3. Collegare il cavo di connessione USB.
4. Premere MODE per accedere a Modalità PC.
5. Collegare il cavo all'orologio.
6. Selezionare "Collega" nel sotto-menu "Comunicazione" del software per PC.
7. Comparirà un simbolo a freccia sull'orologio e la dicitura "download in corso" sul PC.
8. Selezionare "Leggere Dati Percorso" nel sotto-menu "Comunicazione", quindi seguire le istruzioni sullo schermo.
9. Selezionare "Formato" per organizzare i dati.
10. I dati sono stati completamente scaricati. Selezionare il tipo di rapporto grafico desiderato.

NOTA Vedere il Manuale d'Uso del Kit per PC (AD103) per ulteriori informazioni.

RETROILLUMINAZIONE

Per attivare la retroilluminazione per 5 secondi:

1. Premere ♀.
2. Premere qualsiasi tasto mentre la luce è accesa per estendere il tempo di accensione di altri 5 secondi.

NOTA La retroilluminazione non funziona quando compare l'icona batteria scarica; il funzionamento ritorna normale non appena sostituite le batterie.

BLOCCO TASTIERA

Per attivare/ disattivare il blocco tastiera:

- Tenere premuto per 2 secondi per passare da ON a OFF e vice versa. Quando è attivo, l'icona compare sul display.

SPECIFICHE

TIPO DESCRIZIONE
OROLOGIO
Formato ora 12 ore / 24 ore
Formato data GG / MM o MM / GG
Formato anno 2004-2099	(calendario automatico)
Sveglia Sveglia giornaliera
SKI TIMER
Timer per il conto alla 99 secondi rovescia impostabile da parte dell'utente
Contasecondi / giri 9:59:59	(hh:mm:ss) / 50 rilevamenti
INDICE UV
Livello indice 0-25
Risoluzione 0.1
TERMOMETRO
Gamma di misurazione	Da -10°C a +60°C (da 14°F a 140°F)
Risoluzione	0.1°C / 0.2°F
ALTIMETRO
Gamma di visualizzazione altitudine	da -400 a 9000 m (da - 1312 a 29520 ft)
Impostazione altitudine	da -400 a 9000 m (da -1312 a 29520 ft)
Risoluzione 1 m / 3 ft
BAROMETRO
Gamma di da 300 a 1100 hPa /visualizzazione pressione da 8.86 a 32.48 inHgatmosferica locale
Risoluzione pressione 1 hPa / 0.01 inHgatmosferica locale
Visualizzazione pressione da 900 a 1100 hPa /sul livello del mare da 2658 a 32.48 inHg
Impostazione pressione da 900 a 1100 hPa /sul livello del mare da 2658 a 32.48 inHg
Risoluzione pressione sul 1 hPa / 0.01 inHglivello del mare
Indicazioni previsioni Sereno, parzialmentemeteo nuvoloso, nuvoloso epioggia
ALIMENTAZIONE
Orologio 1 x Batteria al litio 3VCR2032
CONDIZIONI AMBIENTALI DI FUNZIONAMENTO
Temperatura di Da -10°C a +60°Cfunzionamento(da 14°F a 140°F)
Resistente all'acqua 50 m / 164 ft (RA103)

ISTRUZIONI DI SICUREZZA E MANUTENZIONE

Per essere certi di ottenere il massimo delle prestazioni da questo prodotto, occorre osservare le seguenti linee guida:

• Pulire il prodotto con un panno morbido, leggermente umido. Non utilizzare agenti abrasivi o corrosivi, come benzina, cloro, profumo, alcol, spray per capelli ecc..., che potrebbero causare danni.
• Evitare di premere i tasti con le dita bagnate, sott'acqua o in condizioni di pioggia, poiché ciò potrebbe permettere all'acqua di entrare nei circuiti elettrici.
• Non sottoporre il prodotto a pressione eccessiva, urti, polvere, escursioni termiche o umidità. Non esporre mai il prodotto alla luce diretta del sole per lunghi periodi. Ciò può dare origine a malfunzionamenti.
• Non manomettere i componenti interni. In tal caso verrebbe meno la copertura della garanzia del prodotto e potrebbero essere provocati danni. L'unità principale non contiene parti riparabili da parte dell'utente.
• Non toccare i circuiti elettronici esposti, poiché esiste il pericolo di scossa elettrica.

• Non graffiare lo schermo LCD con oggetti duri poiché si potrebbe danneggiare.

• Maneggiare tutti i tipi di batterie con precauzione.

• Rimuovere le batterie ogni qual volta il prodotto deve essere riposto per un lungo periodo.
• Nella sostituzione delle batterie, utilizzare batterie nuove come specificato nel presente manuale d'uso.
  • Non utilizzare in acqua calda.
• In caso di smaltimento del prodotto, procedere in accordo con le normative locali sui rifiuti.

INFORMAZIONI SU OREGON SCIENTIFIC

Per avere maggiori informazioni sui nuovi prodotti Oregon Scientific, come le fotocamere digitali, i lettori MP3, i computer didattici per ragazzi, gli orologi con proiezione dell'ora, le stazioni barometriche, gli orologi da polso multifunzione, gli strumenti per la cura della persona ed il fitness, ed altro ancora, visita il nostro sito internet www.oregonscientific.it

Puoi trovare anche le informazioni necessarie per contattare il nostro servizio clienti, le risposte ad alcune domande più frequenti (FAQ) o i software da scaricare gratuitamente.

Sul nostro sito internet potrai trovare tutte le informazioni di cui hai bisogno, ma se desideri contattare direttamente il nostro Servizio Consumatori puoi visitare il sito www.oregonscientific.it oppure chiamare al nemero 199112277. Per ricerche di tipo internazionale puoi visitare invece il sito www.oregonscientific.com

Outbreaker skihorloge

Model: RA103 / RA183

GEBRUIKSAANWIJZING

INHOUD

Inleiding 2

Hoofdkenmerken 3

Horloge 3

LCD-display 4

Om te beginnen 4

Radera alla Tour-minnen 20

PC Kit (Tillvalsprodukt - Säljs separat) ...... 20
