Produkttyp	Sportklocka med anslutning
Märke	Oregon Scientific
Modell	RA103 (RA183 för 30 m version)
Strömförsörjning	1 st CR2032 3V litiumbatteri
Batteritid	Varierar beroende på användning (bakgrundsbelysning, alarm, skidkronometer)
Vattentäthet	RA103: 50 meter / RA183: 30 meter
Huvudfunktioner	Höjdmätare, barometer, UV-index, skidkronometer (50 varv), temperatur, lufttryck, väderprognoser, alarm, bakgrundsbelysning, bergsutflykt (tur), valfritt PC-läge
Höjdintervall	-400 till 9 000 m (-1 312 till 29 520 fot)
Höjdmätarupplösning	1 m / 3 fot
Tryckintervall	300 till 1 100 hPa (lokal); 900 till 1 100 hPa (havsnivå)
Temperaturintervall	-10 °C till 60 °C (14 °F till 140 °F)
UV-index	0-25, upplösning 0,1
Skidkronometer	Nedräkning upp till 99 s, minne för 50 varv
Display	LCD med bakgrundsbelysning
PC-anslutning	Valfritt kit AD103 (USB-kabel + programvara)
Underhåll och rengöring	Mjuk trasa lätt fuktig; undvik slipande medel, varmt vatten, stötar
Säkerhet	Svälj inte batteriet; öppna inte; utsätt inte för värmekällor
Reservdelar och reparerbarhet	CR2032-batteri utbytbart; inga användarreparerbara delar
Ingående tillbehör	Klocka, installerat batteri, fodral
Garanti	Kontakta Oregon Scientific kundtjänst

Vanliga frågor - RA103 OREGON SCIENTIFIC

Hur byter jag batteriet i RA103-klockan?

Använd ett mynt för att öppna batterifacket på baksidan, vrid moturs. Byt ut mot ett nytt CR2032-batteri med rätt polaritet (+ uppåt). Stäng genom att vrida medurs. Efter byte, kalibrera om höjd och havsnivåtryck.

Är klockan vattentät?

Ja, modell RA103 är vattentät upp till 50 meter och RA183 upp till 30 meter. Undvik att trycka på knapparna under vatten eller kraftigt regn för att förhindra läckage.

Hur ställer jag in höjden?

I höjdmätare-barometerläge, håll SET intryckt tills inställningen blinkar. Använd + eller - för att justera höjden (känd via topografisk karta eller genom att ställa in havsnivåtrycket). Bekräfta med SET. Kalibrera regelbundet för exakta mätningar.

Hur använder jag UV-index?

Tryck på UV-knappen för att visa grafen. Rikta klockan mot solen för en korrekt avläsning. Indexet går från 0 till 25. Följ WHO:s rekommendationer: undvik exponering mellan 10 och 16, använd solskydd.

Hur fungerar skidkronometerläget?

I skidkronometerläge, ställ in en nedräkning (max 99s) med SET. Tryck på ST/SP för start/stopp. Varv sparas automatiskt (max 50). Använd + eller - för att visa data (tid, höjdskillnad, medelhastighet).

Kan jag ansluta klockan till en dator?

Ja, med valfritt PC-kit (AD103) som innehåller USB-kabel och programvara. Efter installation, sätt klockan i PC-läge, anslut kabeln och använd programvaran för att överföra data, ändra inställningar och generera rapporter.

Hur ställer jag in den dagliga alarmen?

I tidsläge, tryck på FUNC för att välja alarm (AL-ikon). Håll SET intryckt, använd + eller - för att ställa in tiden, bekräfta med SET. Aktivera/avaktivera alarm genom att trycka på + under inställningen.

Bakgrundsbelysningen fungerar inte, vad gör jag?

Kontrollera batteriikonen: om den indikerar svagt batteri, byt batteri. Bakgrundsbelysningen är avstängd när batteriet är för svagt. Efter byte fungerar den normalt. Tryck på knappen för att tända (5 sekunder).

Hur rengör jag klockan?

Använd en mjuk trasa lätt fuktig. Använd inte slipande eller frätande medel (bensin, alkohol, parfym). Undvik att repa skärmen med hårda föremål. Lämna inte klockan i direkt solljus under lång tid.

Vad gör jag om höjdmätaren verkar felaktig?

Kalibrera om höjden eller havsnivåtrycket. Se till att klockan inte har utsatts för plötsliga temperaturförändringar. För kalibrering, ställ in aktuell höjd (t.ex. via karta) eller havsnivåtryck (hittas på internet). Upprepa efter en flygresa eller betydande platsförändring.

BRUKSANVISNING RA103 OREGON SCIENTIFIC

Slå På Klockan (Endast Förstagångsanvändning) .... 5

Batterier 5

Växla mellan huvudlägen 6

Att Använda Klockan 6

Ställ in Klocka / Datum / Mätenhet 6

Visa Klockans displayer 7

Ställ in Dagligt Alarm / Tidszon 8

Att Stänga av Alarmet 9

Aktivera/inaktivera Alarmet 9

Att använda Höjdmätaren-Barometern 9

Om Höjdmätaren-Barometern 9

Ställ in höjden 9

Höjdstapeldiagram 10

Visa Höjdmätarens displayer 11

Övriga Höjdfunktioner 11

Max / minhöjd: 12

Total Ackumulerad Max / minhöjd: 12

Vertikal Hastighet 12

Max stigande eller fallande hastighet 12

Höjdalarm 12

Havsnivå 13

Väderprognos 13

Användning av Skidtimern 13

Om Skidtimern 13

Ställ in Skidtimern 14

Ställ in Autostopp 14

Ställ in Automatisk Omladdning 15

Skidtimer Ljudvarning 15

Lagra och visa åk 16

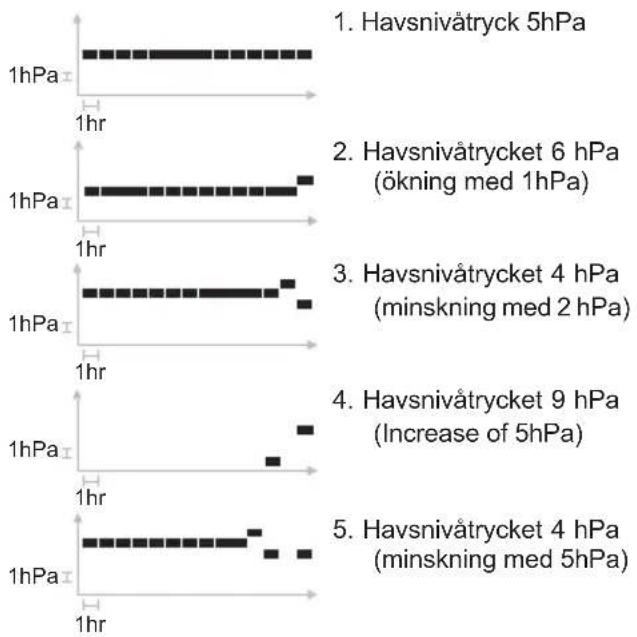

Havsnivåtrycksdisplayen 16

UV-B Mätning 17

Tour-Läge 18

Tour-Minne 18

Aktivera Tour-Läget 18

Lägg till marking i Tour-läget 19

Pausa Tour-Läget 19

Inaktivera Tour-Läget 19

Ställ in PC-Läget 21

Att Använda Programmet 21

Val i PC-Läget 21

Ladda ner data 22

Bakgrundsbelyst 22

Knapplås 22

Specifikationer 23

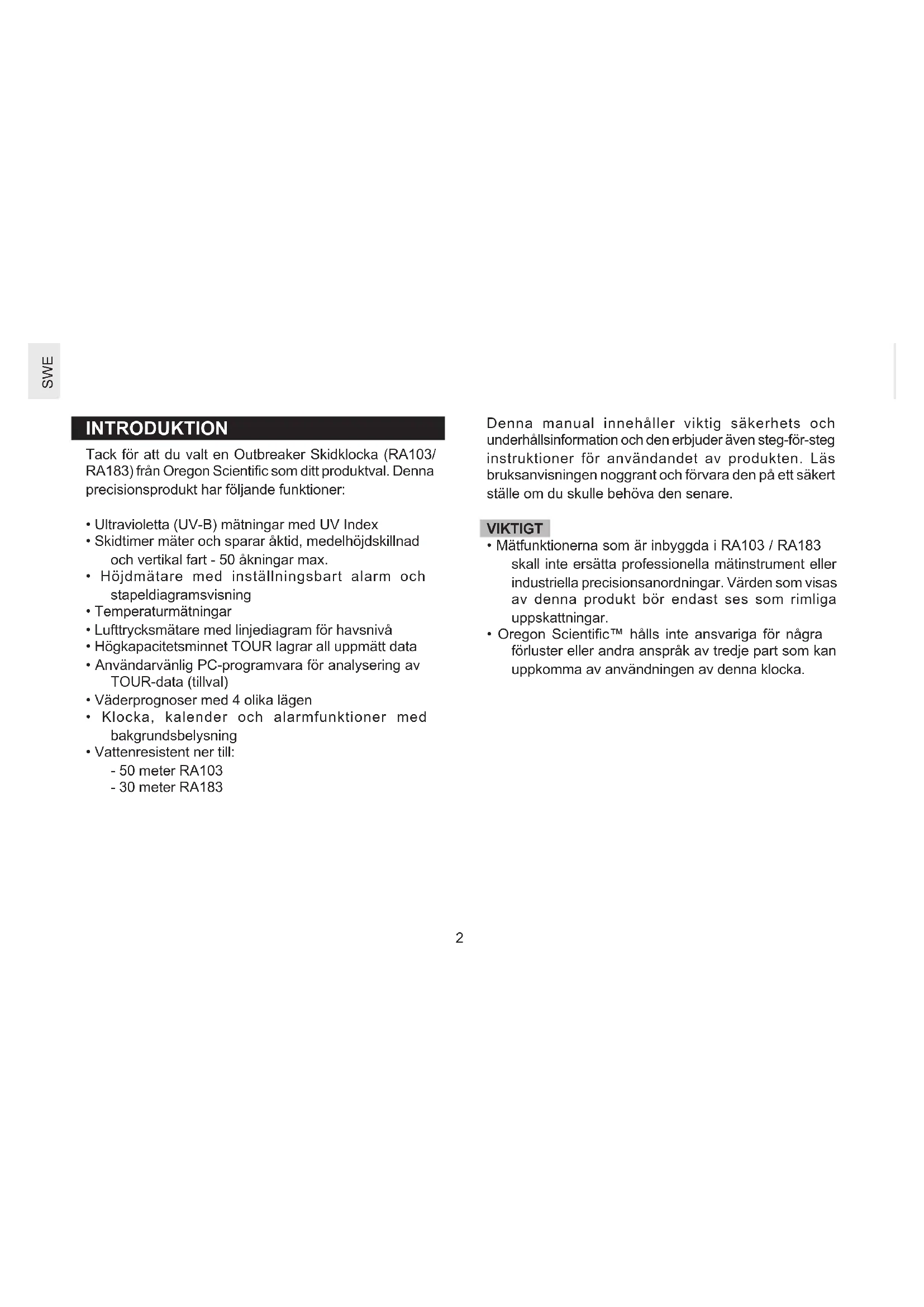

Tack för att du valt en Outbreaker Skidklocka (RA103/RA183) från Oregon Scientific som ditt produktval. Denna precisionsprodukt har följande funktioner:

• Ultravioletta (UV-B) mätningar med UV Index
• Skidtimer mäter och sparar åktid, medelhöjdskillnad och vertikal fart - 50 åkningar max.
• Höjdmätare med inställningsbart alarm och stapeldiagramsvisning
  • Temperaturmätningar
• Lufttrycksmätare med linjediagram för havsnivå
• Högkapacitetsminnet TOUR lagrar all uppmätt data
• Användarvänlig PC-programvara för analysering av TOUR-data (tillval)
  • Väderprognoser med 4 olika lägen
• Klocka, kalender och alarmfunktioner med bakgrundsbelysning
  • Vattenresistent ner till:

- 50 meter RA103

- 30 meter RA183

Denna manual innehåller viktig säkerhets och underhållsinformation och den erbjuder även steg-för-steg instruktioner för användandet av produkten. Läs bruksanvisningen noggrant och förvara den på ett säkert ställe om du skulle behöva den senare.

VIKTIGT

• Mätfunktionerna som är inbyggda i RA103 / RA183 skall inte ersätta professionella mätinstrument eller industriella precisionsanordningar. Värden som visas av denna produkt bör endast ses som rimliga uppskattningar.
• Oregon Scientific™ hålls inte ansvariga för några förluster eller andra anspråk av tredje part som kan uppkomma av användningen av denna klocka.

HUVUDFUNKTIONER

KLOCKA

RA103 RA183

1. UV-sensor.
2. SELECT /-: Visa displayskärmar inom ett huvudläge; minska inställningsvärde; lägg till en checkpoint i TOUR-läget.
3. /Aktivera bakgrundsbelysningen i 5 sekunder; lås / lås upp tangenterna.
4. MODE: Växla till ett annat läge; snabbavsluta inställningsläge
5. UV / +: Visa UVI displayen; öka inställningsvärde.
6. ST / SP: Starta / stoppa timern.
7. FUNC / SET: Gå in i inställningsläget; välj en annan inställning; bekräfta inställningsvärdet.
8. LCD display.
9. Höjdsensor.

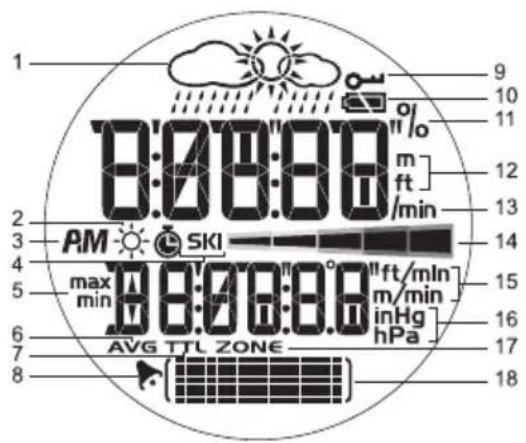

LCD DISPLAY

1 9 10 11 o/o m/ ft /min 12 13 2 PM SKI 4 max min 8:00:00.0 ft/mIn m/min inHg hPa 15 16 17 AVG TTL ZONE 18

1. Väderprognos: 4 Väderdisplayer
2. ⚙: UV Index visas.
3. AM / PM: 12-timmarsklocka används.
4. SKI: Skidtimern är igång eller visas.
5. max / min: Max / Minhöjd eller fartvisning.
6. AVG: Medelhastigheten, höjdskillnad.
7. TTL: Totaltid visas.
8. : Dagligt alarm aktiverat.
9. : Tangentlåset är aktiverat.
10. Gatteristatus.

11. %: Procentuella andelen av TOUR-minnet som har använts.

12. m / ft: Höjdenhet - fot eller meter

13. /min: Meter eller fot per minut.
14. ———: Skala för UV-Index
15. ft/min eller m/min: Meter eller fot per minut.
16. inHg / hPa: Lufttrycksenhet.
17. ZONE: Alternativ tidszon.
18. : Visar havsnivådiagram; höjdstapeldiagram; inställningsstatus.

ATT KOMMA IGÅNG

UPPACKNING AV KLOCKAN

När du packar upp din Outbreaker Skidklocka, så spara allt förpackningsmaterial, om du skulle behöva det vid retur för service.

I denna förpackning hittar du:

• Klocka
- 1 x CR2032 litiumbatteri - redan installerat
- Förvaringslåda

Anpassade tillbehör säljs separat.

- USB-anslutningskabel med CD-ROM och installationsmjukvara (AD103)

SLÄ PÅ KLOCKAN (ENDAST FÖRSTAGÅNGSANVÄNDNING)

Tryck FUNC. / SET i 2 sekunder för att aktivera LCD-displayen.

BATTERIER

Klockan använder ett CR2032 litiumbatteri, som redan är installerat. Se tabellen nedan för batterivarningar.

IKON FÖR LÅGBATTERINIVÅ	BESKRIVNING
	Klockbatteriet är svagt
--	Visas när batterinivån är för låg för att kunna använda sensom. “- -” visas istället för temperatur, höjd, UVI och barometer. Stapel och linjediagrammen kommer att vara frysta.

NOTERING Omfattande användning av bakgrundsbelysningen, höjdalarmet och skidtimern kommer att minska batterilivslängden signifikant.

För att byta klockbatteriet:

1. Lokalisera batterifacket på baksidan av klockan.
2. Använd ett mynt enligt bilden ovan, skruva batteriluckan moturs tills ett klick hörs.
3. Använd ditt finger för att ta bort det gamla batteriet.
4. Sätt i ett nytt batteri med + sidan uppåt.
5. Montera tillbaks batteriluckan genom att skruva på den medurs tills den är på sin plats.

NOTERING När du byter batteri är det viktigt att du kalibrerar höjden eller havsnivån. För att kalibrera klockan ställer du helt enkelt in aktuell höjd eller havsnivå. (Se "Ställ in Höjden" eller "Havsnivå" kapitlen.)

VIKTIGT

• Laddningsbara och icke laddningsbara batterier måste återvinnas korrekt. Släng dina batterier på en återvinningsstation i en behållare som är avsedd för detta ändamål.
• Batterier är extremt farliga att svälja! Håll därför dina batterier utom räckhåll för småbarn. Om ett batteri blivit svalt, sök omedelbar läkarvård.
• De medföljande batterierna får inte laddas, återanvändas på något sätt, plockas isär, eldas eller kortslutas.

VÄXLA MELLAN HUVUDLÄGEN

Det finns 4 huvudlägen: Klocka, Höjdmätare-Barometer, Skidtimer och PC. Varje huvudläge visar en informationstext för att tala om för dig vilket läge du går in i. Efter 1 sekund ersätts informationstexten med det aktuella huvudläget.

Tryck MODE för att växla mellan de 4 huvudlägena:

MODE (Läge)	BANNER HUVUDLÄGE
KLOCKA

ALTI-BARO
SKI TIMER
PC

ATT ANVÄNDA KLOCKAN

STÄLL IN KLOCKA / DATUM / MÄTENHET

Realtidsklockan är standardläget för klockan.

Att ställa klockan:

1. Tryck MODE för att växla till Klockläget.
2. Tryck och håll inne SET tills den första inställningen blinkar.
3. Tryck + eller - för att ändra inställning. Håll inne för snabbare ändring. Tryck SET för att verkställa och gå till nästa inställning.
4. Upprepa steg 3 för att ändra de andra inställningarna för detta läge.

Ordningen för klockinställningarna är:

• 12 / 24 timmars tidsformat
- Timme
- Minut
• År
• DD:MM eller MM:DD datumformat.
• Månad
• Dag
• Temperaturenhet - °C / °F
• Höjdenhet - meter / fot
• Tryckenhet - inHg / hPa

NOTERING Klockan har en inprogrammerad 96-års kalender vilket innebär att du inte behöver återställa veckodag och dagar varje månad.

NOTERING Temperats-, avständs- och tryckenheterna som du har ställt in i klockläget kommer att tillämpas i alla lägen.

VISA KLOCKANS DISPLAYER

Inom Klockläget finns det 8 olika displayskärmar För att växla mellan dessa:

1. Tryck MODE för att gå till Klockläget.
2. Tryck SELECT för att bläddra igenom de olika klocklägena.

Klocka med Klocka med Klocka med datum Sekunder Höjd

6:29 PM 26. 304 (FRI)

Klocka med Klocka med Klocka med Havsnivåtryck lokalt tryck UV-Index

6:29 PM 10 13 hPa (—) —

6:29 PM 10 | 16 hPa (LOC)

6:29 PM 31 (uvi)

Klocka med Klocka med Skidtimer Temperatur

6:29 PM 10° (SKI)

6:29 PM 26.2°C (TEMP)

NOTERING När du bär klockan kan temperaturen påverkas av kroppsvärmen. För att erhålla en exakt mätning, ta av dig klockan och vänta i 15 minuter innan du läser av temperaturen.

STÄLL IN DAGLIGT ALARM / TIDSZON

I alla de 8 klocklägen kan du ställa in:

• Dagligt Alarm - När funktionen är aktiverad kommer alarmet att gå igång vid samma tidpunkt varje dag

• Tidszon - Förskjuter den inställda tiden när du befinner dig i en annan tidszon (+ / - 23 timmar).

• Tryck FUNC för att välja dagligt alarm eller tidszon.

1. Tryck och håll inne SET för att gå in i inställningsläget.

6:29 PM 600A MSET

1. Tryck + eller - för att ändra inställning. (Tryck och håll inne för snabbare ändring.)
2. Tryck SET för att bekräfta inställning. Så fort inställningen är slutförd kommer displayen att återgå till föregående klockdisplay.

ATT STÄNGA AV ALARMET

Alarmet kommer att pipa i 1 minut. Tryck på valfri knapp för att stänga av alarmljudet. Alarmet kommer automatiskt att återställas om du inte inaktiverat det.

AKTIVERA/INAKTIVERA ALARMET

Tryck MODE för att gå till Klockläget. Tryck SET, tryck därefter + för att aktivera eller inaktivera alarmet. Visas när alarmet är aktiverat.

ATT ANVÄNDA HÖJDMÄTAREN-BAROMETERN

OM HÖJDMÄTAREN-BAROMETERN

Klockan är utrustad med en intelligent barometer som bestämmer höjden med den inbyggda sensorn som har den avancerade Baro-kompensationsteknologin. Sensorn kan även skilja på lufttrycksförändringar som orsakats av väder och förändringar som orsakats av fysisk höjdskillnad. Denna smarta funktion eliminerar avvikelser och gör höjdmätaren mer noggrann än de genomsnittliga höjdmätarna på marknaden.

Höjdmätaren mäter höjden i antingen meter eller fot och kan lagra och hämta:

• Uppnådd Maximum / minimumhöjd under din tur

• Total ackumulerad Maximum / minimumhöjd som uppnåtts under din tur

• Maximal stigningshastighet/ maximal fallhastighet

• Aktuell vertikal hastighet
• Maximum / minimum höjdalarm (piper om gränserna överskrids)

STÄLL IN HÖJDEN

Att ställa höjden:

1. Tryck MODE för att växla till Höjdmätare-Barometerläget.
2. Tryck och håll inne SET tills den första inställningen blinkar.
3. Tryck + eller - för att ändra inställning, eller tryck och håll inne för snabbändring. Tryck SET för att bekräfta inställningen.

För att effektivt kunna ställa in höjdmätaren behöver du veta aktuell höjd. För att göra detta:

- Skaffa dig en topografisk karta; leta upp ditt läge och dess höjd.

ELLER

- Ställ in havsnivåtrycket på din klocka.

VIKTIGT

• Denna enhet använder sig av en halvledarsensor som kan påverkas av temperaturförändringar. Vid höjdavläsningar bör du försäkra dig om att produkten inte utsätts för plötsliga temperaturförändringar.
• Det rekommenderas att kalibrera höjden eller havsnivåtrycket regelbundet för att bibehålla noggrannheten i klockan. För att kalibrera klockan ställer du helt enkelt in aktuell höjd eller havsnivå. (Se "Ställ in Höjden" eller "Havsnivå" kapitlen.)

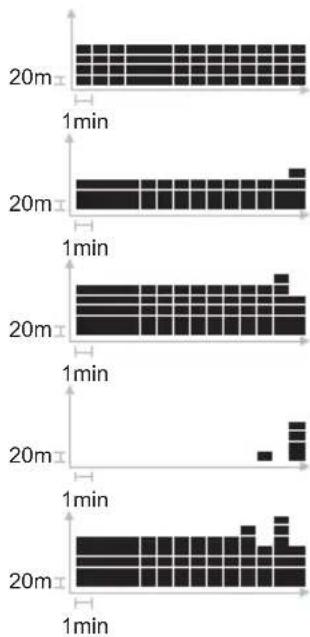

HÖJDSTAPELDIAGRAM

Höjdstapeldiagrammet på den nedre delen av displayen visar höjdhistoriken. Det består av 7 rader och 14 kolumner.

Den senaste mätningen är alltid kolumnen längst till höger och alltid med 4 raders höjd. Detta innebär att alla tidigare mätvärden kommer att anpassas för att reflektera den senaste avläsningen.

Se på din klocka för att se vad aktuell höjdnivå är, se därefter på stapeldiagrammet för att se förändringarna i höjd. Se tabellen nedan för att se hur du läser av stapeldiagrammet.

1. Höjdnivå 400m. Användaren befinner sig på konstant höjd
2. Höjdnivå 420m. (ökning med 20m)
3. Höjdnivå 380m. (minskning med 40m)
4. Höjdnivå 480m. (ökning med 100m)
5. Höjdnivå 380m. (minskning med 100m)

VISA HÖJDMÄTARENS DISPLAYER

Inom Höjdmätare-Barometerläget finns det 6 olika displayskärmar För att växla mellan dessa:

1. Tryck MODE för att gå till Höjdmätare-Barometerläget.
2. Tryck SELECT för att bläddra igenom de olika Höjdmätarlägena.

Höjd med Klocka Klocka med Höjd med Havsnivåtryck Lok

45° PM 6:29:11

45° 10 116 (HPa) LOC

med Höjd med Skidtimer Temperatur

Höjd med UVI Höjd

Tryck FUNC från något av de 6 höjdlägena för att bläddra igenom följande lägen:

Max / minhöjd Total	Max / Aktuell Vertikal minhöjd Hastighet
Max stigande eller Höjdalarmsinfallande hastighet ställningar		Havsnivåinställningar

Väderikonsinställning

ICON (SET)

För mer information om dessa funktioner se rubrikerna nedan.

MAX / MINHÖJD

Detta läge visar den högsta eller lägsta punkten du har nätt hittills i förhållande till klockans permanenta höjdinställning.

1. Tryck + för att växla mellan max och minhöjd
2. Tryck och håll inne SET för att göra max eller minhöjden till ditt din aktuella höjd.

TOTAL ACKUMULERAD MAX / MINHÖJD

Detta läge visar den totala uppstigningen eller nedstigningen; dvs. Alla stigande lutningar är adderade eller 'ackumulerade', och på samma sätt är alla fallande lutningar adderade eller 'ackumulerade', för att ge ett totalvärde.

1. Tryck + för att växla mellan total max och minhöjd
2. Tryck och håll inne SET för att nollställa

VERTIKAL HASTIGHET

Detta läge visar den hastighet du klättrar i.

MAX STIGANDE ELLER FALLANDE HASTIGHET

Detta läge visar din maximala stignings- eller nedstigningshastighet.

1. Tryck + för att växla mellan max upp eller nerhastighet
2. Tryck och håll inne SET för att nollställa

HÖJDALARM

Det stigande eller fallande höjdalarmet kommer att gå igång när den inställda höjden är nådd under stigning respektive nedstigning.

1. Tryck + för att aktivera (eller inaktivera) höjdalarmet
2. Tryck och håll inne SET för att gå in i inställningsläget.
3. Tryck + eller - för att ändra inställning.
4. Tryck SET för att bekräfta.

Tryck på valfri knapp för att stoppa alarmljudet. Om den inställda höjden nås igen, kommer alarmet åter att aktiveras

NOTERING Inställning av höjden påverkar havsnivåtrycket.

HAVSNIVÅ

För noggranna mätningar måste du först kalibrera klockan genom att ställa in havsnivån. Så fort havsnivåtrycket är kalibrerat kommer höjden automatiskt att kalibreras med referenshöjden med hjälp av den inbyggda autokalibreringsfunktionen.

Information om det aktuella havsnivåtrycket kan du hitta i dagstidningar, lokala nyhetssändningar eller på Internet.

1. Tryck och håll inne SET för att gå in i inställningsläget för havsnivån.
2. Tryck + eller - för att ändra inställning.
3. Tryck SET för att bekräfta.

NOTERING Det är nödvändigt att kalibrera om havsnivåtrycket eller höjden om produkten är placerad i ett tryckkompenserat utrymme såsom ett flygplan.

VÄDERPROGNOS

Denna produkt förutspår vädret för de kommande 12 till 24 timmarna inom en 30-50 km (19 —31 miles) radie. Väderprognosen baseras på trenden för lufttrycket.

Soligt Hal	lvklart Molnigt	Regnigt

NOTERING Om klockan utsätts för höjdvariationer kan väderprognosen försvinna. Stanna helt enkelt på samma höjdnivå i 5 minuter och väderprognosen visas återigen.

1. Tryck och håll inne SET för att gå in i inställningsläget för väderprognosen.
2. Tryck + eller - för att ändra inställning.
3. Tryck SET för att bekräfta.

NOTERING Tillverkaren hålls inte ansvarig för några besvär orsakade av felaktig väderprognos.

ANVÄNDNING AV SKIDTIMERN

OM SKIDTIMERN

SKIDTIMER

Skidtimern har en inställningsbar nedräkningstimer - fabriksinställningen är 10 sekunder.

NOTERING När timern har nätt noll, kommer den att pipa och automatiskt att räkna upp. Denna funktion är speciellt användbar då du vill ta tiden på ditt åk men behöver lite tid på dig att sätta på handskar med mera efter att du satt igång klockan.

AUTOMATISK OMLADDNING

Du kan ställa in timern så att den automatiskt laddas om när du när en förinställd höjd. Så när du kommer tillbaka till toppen behöver du endast trycka in ST för att aktivera nedräkningstimern.

För att aktivera denna funktion måste du sätta den i ONläge och ställa in omladdningshöjden. Omladdningshöjden är relativt bashöjden som du ställer in i autostoppfunktionen.

AUTOSTOPP

Du kan ställa in timern så att den automatiskt stoppas när du går under en förinställd höjd. Detta innebär att du inte behöver stoppa timern manuellt under ett åk.

För att aktivera denna funktion, sätt den i ON-läge och ställ in bashöjden enligt beskrivningen i "Ställ in Autostopp" kapitlet nedan.

STÄLL IN SKIDTIMERN

För att ställa in Skidtimern:

1. Tryck MODE för att gå till Timerläget. Den senaste nedräkningstiden kommer att visas på skärmen.

10" READY (SKI)

Antingen:

1. Tryck ST / SP för att starta och stoppa nedräkningstimern.

Eller:

1. Tryck och håll inne SET för att mata in en ny nedräkningstid.
2. Använd + eller - för att ändra inställning.
3. Tryck SET för att bekräfta.

STÄLL IN AUTOSTOPP

För att ställa in Autostopp

1. Tryck MODE för att gå till Timerläget.
2. Tryck och håll inne SET Tryck därefter SET tills du ser skärmen nedan.

1. Använd + eller - för att ställa autostoppfunktionen i ON-läge.

2. Tryck och håll inne SET för att gå in i inställningsläget för bashöjden.

1. Använd + eller - för att ändra inställning och tryck därefter SET för att bekräfta.

För att snabbt ändra bashöjden när autostoppfunktionen är i ON-läge:

1. Ladda om skidtimern

1. Tryck och håll inne SELECT för att automatiskt göra så din aktuella höjd blir din bashöjd. Tryck SET för att bekräfta.

2. Tryck + eller - för att finjustera bashöjden.

STÄLL IN AUTOMATISK OMLADDNING

För att ställa in automatisk omladdning

1. Tryck MODE för att gå till Timerläget.

2. Tryck och håll inne SET Tryck därefter SET tills du ser skärmen nedan.

1. Använd + eller - för att ställa den automatiska omladdningsfunktionen i ON-läge.

2. Tryck och håll inne SET för att gå in i inställningsläget för omladdningshöjdskillnaden. Använd + eller - för att ändra inställning och tryck därefter SET för att bekräfta.

Nedräkningstimern håller dig uppdaterad om nedräkningsstatusen med en serie av pip.

NEDRÄKNINGSTID LJUDVARNING
Sista 5 sekunderna 1 kort pip varje sek
0 sek 1 långt pip

LAGRA OCH VISA ÅK

Klockan lagrar upp till 50 åk. Tiden, höjdskillnaden och medelhastigheten mäts i varje lagrad post.

NOTERING Ordet DIST änvänds på displayen nedan för att indikera höjdskillnaden (se displaybild nedan).

NOTERING Klockan lagrar automatiskt åket om du använder nedräkningstimern.

För att visa ett lagrat åk:

1. Tryck MODE för att gå till Skidtimerläget.
2. Tryck FUNC för att bläddra igenom de olika åkvärdena.

Tid Höjdskillnad Medelhastighet

1. Tryck + eller - för att visa olika åk.

För att radera senaste posten eller alla poster:

1. Tryck och håll inne FUNC medan du visar poster.
2. Tryck SET för att välja DEL 'ONE' (för att radera den senaste posten), eller 'ALL'.

1. Tryck och håll inne SET för att bekräfta raderingen.

NOTERA När minnet är fullt, kommer det första minnet automatiskt att raderas.

HAVSNIVÅTRYCKSDISPLAYEN

Havsnivåhistoriken kan visas som en mätning i hPa / inHg eller som ett linjediagram. Det består av 7 rader och 14 kolumner.

Den senaste mätningen är alltid kolumnen längst till höger och alltid med 4 raders höjd. Detta innebär att alla tidigare mätvärden kommer att anpassas för att reflektera den senaste avläsningen.

NOTERING 1hPa = 0.02953inHg

Se på din klocka för att se vad ditt havsnivåtryck är, se därefter på stapeldiagrammet för att se förändringarna i trycket. Se tabellen nedan för att se hur du läser av stapeldiagrammet.

NOTERING Det lokala trycket och havsnivåtrycket uppdateras varannan minut respektive varje timme.

UV-B MÄTNING

UV-funktionen mäter nivån av ultraviolett ljus och konverterar det till det stapeldiagram som beskrivs nedan.

För att snabbt visa stapeldiagrammet för UV-Index: Tryck på UV knappen.

Att avläsa stapeldiagrammet för UV-Index:

FÄRG UV-INDEX FÖRKL		ARING
Grön 1-2 Låg - använd sols		skyddskräm
Gul 3-5		Mättlig - bär skyddande kläder
Orange 6-7	Hög - bär sol	glasögon och skyddande kläder
Röd 8-10 Mycket hög - Undvik solen
Violett <11	Extrem - Mycket starka strålar, stanna inomhus

NOTERING UVI-värdena uppdateras en gång i minuten.

NOTERING Se till att klockan är vänd mot solen för att få bästa och säkraste UV-B mätningen.

VIKTIGT

Världshälsoorganisationen råder dig till dessa försiktighetsåtgärder när du vistas i solen:

Begränsa tiden i middagssolen - Solens UV-strålar är starkast mellan 10.00 och 16.00. Begränsa i största möjliga utsträckning din vistelse i solen under dessa timmar.

Bär skyddande klädsel - En hatt med stort brätte erbjuder ett gott solskydd för dina ögon, öron, ansikte och baksidan av din nacke. Solglasögon som har 99 till 100 % UV-A och UV-B skydd kommer avsevärt att minska skaderisken för dina ögon. Tätt sydda, löst sittande kläder ger dig ytterligare skydd mot solen.

Använd solkräm - Applicera en generös mängd solkräm med minst SPF 15+ varannan timme.

"Källa - Världshälsoorganisationen (www.who.org)"

TOUR-LÄGE

TOUR-MINNE

Tour-läget gör det möjligt att lagra och visa lagrad information om det lokala lufttrycket, temperaturen och höjddata, klockminnet lagrar åktid, höjdskillnad och vertikal hastighet. Både Tour och klockminnet kan därefter laddas ner på din dator. Upp till 99 TOUR-poster kan lagras i din PC-mjukvara. Från datorn kan du generera rapporter, jämföra resultat, och följa upp prestationer under träningspass. Till exempel, en TOUR-rapport på din dator kan bestå av:

• Turnummer (1-99)
- Total turtid
• Turtid Netto (utan pauser)
- Min / max höjd
• Stigande / fallande sträcka

En Skid-rapport kan bestå av:

• Total tid, min / max tid
• Total sträcka, min / max sträcka
• Medelhastighet, min / max hastighet

Total inspelningstid för respektive modell RA103 / RA183 480 min (8 hours)

Den grundinställda samplingsfrekvensen i TOUR-Läget är var femte sekund. Öka avståndet mellan varje sampling, och därmed öka minneskapaciteten, genom att använda PC-mjukvaran.

NOTERING Informationen från en TOUR kan endast visas via PC-mjukvaran.

AKTIVERA TOUR-LÄGET

För bästa resultat, utför dessa steg precis innan du påbörjar din tur.

1. Tryck in FUNC / SET och MODE samtidigt. TOUR END-displayen kommer att visa.

0 %e (END)

1. Tryck och håll inne FUNC / SET i två sekunder. TOUR-numret (T1, T2, etc,) kommer att visas i den nedre delen av displayen. Du spelar nu in information. Procentvärdet (%) indikerar hur stor del av minnet som använts.
2. För att stoppa TOUR, tryck och håll inne FUNC / SET i 2 sekunder. END kommer att visas i den undre delen av displayen. Turdatainspelningen kommer att stoppas.
3. För att starta en ny TOUR-inspelning, tryck och håll inne FUNC / SET i 2 sekunder. Det nya TOUR-numret (T1, T2, etc,) kommer att visas i den nedre delen av displayen. Du spelar nu in information igen.
4. Tryck MODE för att återgå till CLOCK-displayen.

NOTERING Använt klockminne indikeras i procent. Det rekommenderas att du laddar ner all information, och därefter raderar all TOUR-data, till din dator när denna siffra när 100%. När använt minne uppnår 100% kommer inget att spelas in och inga framtida inspelningar kommer att göras.

LÄGG TILL MARKERING I TOUR-LÄGET

Markeringsfunktionen används för att markera en position under en tur. För att lägga till en markering, tryck och håll inne SELECT / -när TOUR-läget används. Markeringen kommer endast att kunna ses i din dator.

PAUSA TOUR-LÄGET

1. Om du inte redan är i TOUR-Läget, tryck in FUNC / SET och MODE samtidigt. TOUR-numret kommer att visas. Procentvärdet (%) indikerar hur stor del av minnet som använts.
2. Tryck FUNC / SET REST kommer att visas i den undre delen av displayen.

OFF (REST)

1. Tryck ST /SP / - för att slå på (pausad) eller av (spelar in) viloläget.

INAKTIVERA TOUR-LÄGET

För bästa resultat, utför dessa steg precis efter du avslutat din tur.

1. Tryck in FUNC / SET och MODE samtidigt.
2. TOUR-numret kommer att visas. Procentvärdet (%) indikerar hur stor del av minnet som använts.
3. Tryck och håll inne FUNC / SET i två sekunder. Detta avslutar TOUR-inspelningen.
4. Tryck MODE för att återgå till clock-displayen.

För bästa resultat, utför dessa steg precis efter att du laddat ner TOUR-informationen till din dator.

Antingen:

1. Ladda ner informationen till din PC (TOUR kommer automatiskt att raderas).

Eller:

1. Inaktivera TOUR-Läget När END visas, tryck in FUNC/SET knappen. CLR kommer att visas i den undre delen av displayen.

(CLR)

1. Tryck och håll inne FUNC / SET till DONE visas i den nedre delen av displayen.
2. Tryck FUNC/SET igen för att visa 0% och bekräfta att all data har raderats.
3. Tryck MODE för att återgå till CLOCK-displayen.

Klockan är kompatibel med ett PC Kit som inkluderar en USB-kabel och en CD-ROM för att möjliggöra nedladdning av information till en dator.

Utförliga användarinstruktioner finns tillgängliga i Helpmenyn i programvaran och kan visas så fort du installerat CD-ROM skivan.

NOTERING PC Kit för RA103 / RA183 serien OUTBREAKER säljs separat. Kontakta din återförsäljare eller vår hemsida (www.oregonscientific.com) för mer information om AD103 PC Kit.

PC Kit ger dig möjligheten att lagra och visa det mesta av den information som samlas in av OUTBREAKER klockan. Detta tillåter dig att frigöra minne från klockan så att du kan lagra ny information i den, samtidigt som du kan spara viktig träningsinformation i din dator. Till exempel, med ditt PC Kit kan du specificera vilken information du vill spela in i TOUR-Läget: Genom att begränsa mängden sparad information, kan du göra längre inspelningar. Detta är användbart om du önskar att övervaka dina prestationer under en längre period såsom tvådagars vandring, där endast temperatur, lufttryck och höjd är av intresse och där den vertikala skillnaden är viktigt. Alla detaljer om klockans minneskapacitet kan hittas under TOUR-MiNNES kapitlet.

Du kan även använda PC Hook-up Kit för att ställa in värden i klockan via din PC. En komplett lista med tillgångliga val visas i slutet av detta kapitel.

STÄLL IN PC-LÄGET

För att använda funktionerna i PC-läget behöver du ett PC Kit (inkluderar en USB-kabel, och en installations CD-ROM), samt en PC eller en laptop.

1. Installera mjukvaran genom att använda CD-ROM skivan (endast förstagångsanvändning). Processen är automatisk och kräver endast att du svarar på några enkla frågor. Så fort mjukvaran är installerad kommer en Oregon Scientific ikon att placeras på ditt skrivbord.
2. Anslut USB-kabeln.
3. Koppla om klockan till PC-läge

ATT ANVÄNDA PROGRAMMET

Dubbelklicka på Oregon Scientific ikonen Så fort programmet startats, klicka på Help "för information om den funktion du önskar använda.

OUTBREAKER Out Breaker OutBreaker™

VAL I PC-LÄGET

Du kan utföra följande uppgifter genom att använda det medföljande programmet.

TILLGÅ / HÄMTA ÄNDRA INFORMATION PÅ PC KLOCKINSTÄLLNINGAR PÅ PC

- All information som • Datum och tid (använd spelats in i TOUR-läget, PC tid, eller ställ in inklusive temperatur och manuellt) höjd. (Förutsatt att dessa • Aktuellt Havsnivåtryck parametrar har valts i • Väderikon "Data should be stored" i • Datainspelnings- och "Configuration menu" - neraddningsval för se programmets TOUR-läget hjälpmeny) • Samplingsfrekvens

• Säkerhetskopiera / (1 sekund och uppåt)
importera och exportera data
- Definiera användardata
- Visa grafiska diagram och skriv ut tabeller
- Skidinformationsdata

- Enhetsinställning (Meter eller Brittisk standard)

NOTERING För att sända alla valda inställningar och preferenser till klockan, välj "Transfer configuration" i "communication" (PC mjukvaran).

LADDA NER DATA

Följ denna procedur för att ladda ner data:

1. Efter att du installerat mjukvaran, klicka på OUTBREAKER ikonen på din PC.
2. I huvudmenyn, välj "Communication".
3. Anslut USB-kabeln.
4. Tryck MODE tills du när PC-läget.
5. Anslut kabeln till klockan. Försäkra dig om att pinnarna sitter rätt och fast.
6. Välj "Connect" i "Communication" undermenyn i PC mjukvaran.
7. Du kommer att se en pilmarkör på klockan och "download in progress" visas på din PC.
8. Välj "Read Trip Data" i "Communication" undermenyn, följ därefter instruktionerna på skärmen.
9. Välj "Format" för att fortsätta med dataöverföringen.
10. Nerladdningen är nu komplett. Välj önskad grafisk rapport.

NOTERING Se din bruksanvisning för ditt PC Kit (AD103) för mer information.

BAKGRUNDSBELYST

För att tända bakgrundsbelysningen i 5 sekunder:

1. Tryck 🔒.
2. Tryck valfri tangent då belysningen är tänd för att utöka ljustiden med 5 sekunder.

NOTERING Bakgrundsbelysningen kommer inte att fungera om batterinivån är låg men kommer att fungera så fort batterierna bytts ut.

KNAPPLÅS

Att aktivera / inaktivera tangentlåset

- Tryck och håll inne i 2 sekunder för att växla mellan ON och OFF. När tangentlåset är aktiverat kommer denna ikon att visas i displayen.

SPECIFICATIONER

TYP BESKRIVNING
KLOCKA
Tidsformat 12-timmars / 24-timmars
Datum format DD / MM eller	MM / DD
Årsformat	2004 - 2099 (auto-kalender)
Alarm Dagligt alarm
SKIDTIMER
Inställbar nedräkningstimer	99 sek
Stoppur / lopp 9:59:59 (tim:min:sek) /upp till 50 lopp
UV-INDEX
Indexnivå 0-25
Upplösning 0.1
TERMOMETER
Mätområde	-10°C-60°C(14°F - 140°F)
Upplösning	0.1°C / 0.2°F
HÖJDMÄTARE
Höjdmätområde -400 till 9000 m(-1312 till 29520 fot)
Höjdinställningar -400 till 9000 m(-1312 till 29520 fot)
Upplösning 1 m / 3 fot

BAROMETER

Mätområde för lokalt 300 till lufttryck 8.86 till 32.48 inHg	1100 hPa /
Upplösning lokalt lufttryck 1	hPa / 0.01 inHg
Havsnivåtrycksområde	900 till 1100 hPa /26,58 till 32.48 inHg
Havsnivåtrycksinställning	900 till 1100 hPa /26,58 till 32.48 inHg
Havsnivåtrycksupplösning	1 hPa / 0.01 inHg
Väderprognosindikering	Soligt, Halvklart,Molnigt och Regnigt

STRÖMFÖRSÖRJNING

Klocka	1 x CR2032 3V litium batteri
ARBETSMILJÖ
Arbetstemperatur	-10°C-60°C(14°F - 140°F)
Förvaringstemperatur	-20°C-70°C (-4°F-158°F)
Vattentålig	50 m / 164 fot (RA103)
	30 m / 98 fot (RA183)

För att säkerställa största utbyte av denna produkt bör följande riktlinjer beaktas:

• Rengör enheten med en mjuk, lätt fuktad trasa. Använd inte repande eller frätande rengöringsmedel såsom bensin, klor, parfym, alkohol, hårspray, etc. då dessa kan orsaka skada.
• Undvik att trycka in knappar med våta fingrar, under vatten eller i kraftigt regn då detta kan orsaka att vatten läcker in i elektroniken.
• Utsätt inte produkten för extrema krafter, stötar, damm eller kraftiga variationer i temperatur eller luftfuktighet. Utsätt inte produkten för direkt solljus under längre perioder. Sådan behandling kan orsaka tekniska fel.
• Mixtra inte med interna komponenter. Om det händer upphör garantin på produkten och kan dessutom orsaka skada. Produkten innehåller inga reparerbara delar.
• Vidrör inte under några omständigheter blottade elektroniska kretsar på produkten, eftersom det finns risk för elektriska stötar.
• Använd inget hårt material mot displayen eftersom det kan skada ytan.

• Försiktighetsåtgärder vid handhavande av alla batterityper.

• Plocka ur batterierna om produkten skall förvaras under en längre period.

• Använd endast nya batterier enligt specifikationerna i denna bruksanvisning.
• Använd inte i hett vatten.
• Kassering av denna produkt bör ske enligt dina lokala gällande bestämmelser.

OM OREGON SCIENTIFIC

Besök vår hemsida (www.oregonscientific.se) för att se mer av våra produkter såsom digitalkameror; MP3 spelare; projektionsklockor; hälsoprodukter; väderstationer; DECT-telefoner och konferenstelefoner. Hemsidan innehåller också information för våra kunder i de fall ni behöver ta kontakt med oss eller behöver ladda ner information. Vi hoppas du hittar all information du behöver på vår hemsida och om du vill komma i kontakt med Oregon Scientific kundkontakt besöker du vår lokala hemsida www.oregonscientific.se eller www.oregonscientific.com för att finna telefonnummer till respektive supportavdelning.

CE
