MANUALE UTENTE S5 150S100 Ghibli

DATI IDENTIFICATIVI I dati identificativi e la marcatura “CE” della macchina sono posizionati sulla targhetta (1) po- sta sotto il cruscotto comandi. Si consiglia di trascrivere il modello della macchina e il relativo numero di matricola nella ta- bella riportata nella pagina seguente.

Gentile cliente, La ringraziamo per aver scelto un nostro prodotto per la pulizia dei suoi ambienti. La lavasciuga pavimenti da lei acquistata è stata progettata per soddisfare l’utilizzatore in termini di semplicità di utilizzo e affidabilità nel tempo. Noi siamo coscienti che un buon prodotto per restare tale, nel tempo, necessita di con- tinui aggiornamenti mirati a soddisfare le aspettative di chi, quotidianamente, ne fa uso. In tal senso, noi ci auguriamo di avere in lei non solo un cliente soddisfatto ma anche un partner che non esita a trasmetterci opinioni e idee derivanti dalla personale quotidiana esperienza.I - 2

1.2.e Avvertenze generali durante l’uso della macchina ................................I-6

1.2.f Avvertenze generali sulle batterie .........................................................I-6

1.2.g Avvertenze generali durante la manutenzione ......................................I-6

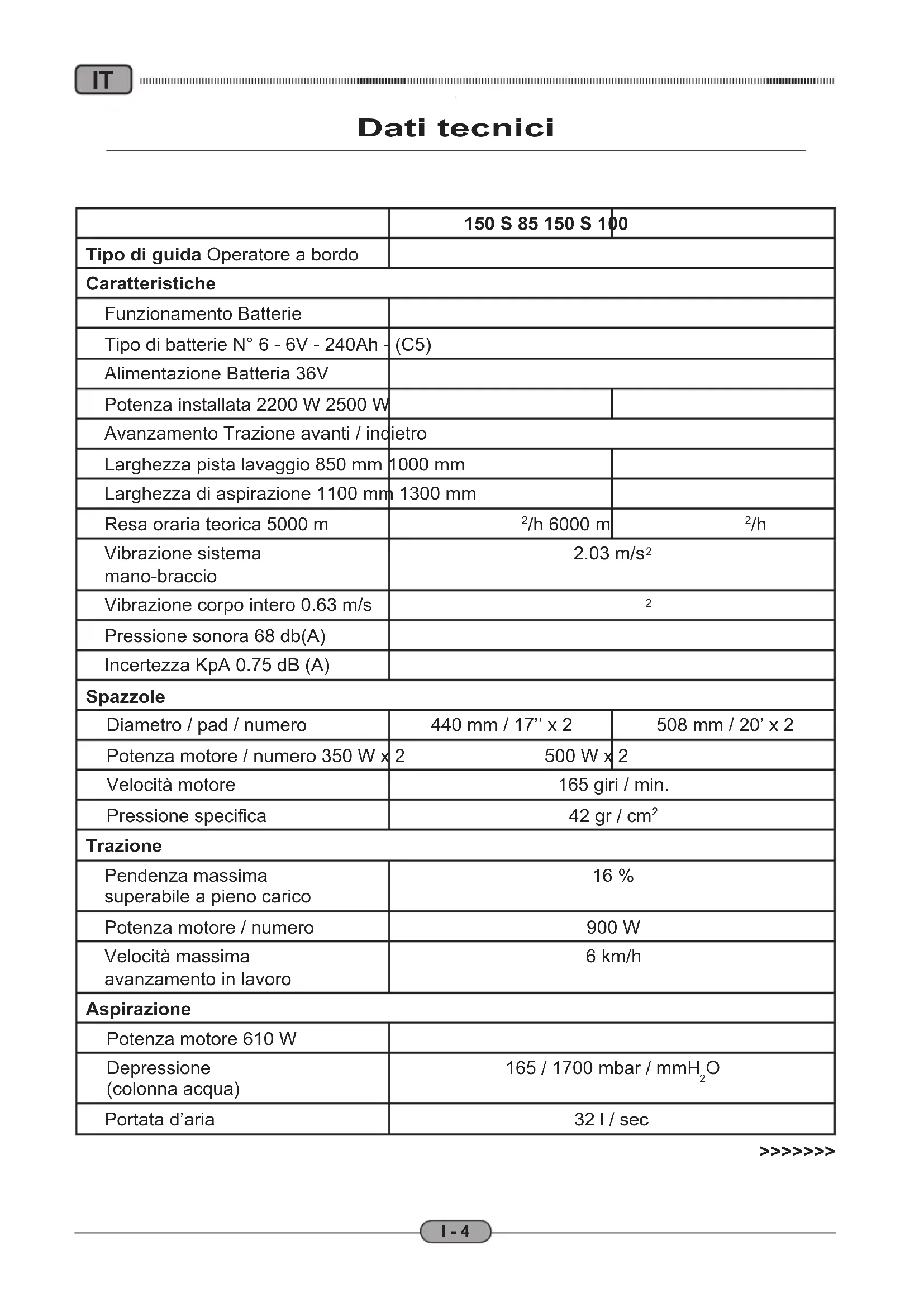

Dati tecnici 150 S 85 150 S 100 Tipo di guida Operatore a bordo Caratteristiche Funzionamento Batterie Tipo di batterie N° 6 - 6V - 240Ah - (C5) Alimentazione Batteria 36V Potenza installata 2200 W 2500 W Avanzamento Trazione avanti / indietro Larghezza pista lavaggio 850 mm 1000 mm Larghezza di aspirazione 1100 mm 1300 mm Resa oraria teorica 5000 m

Vibrazione sistema mano-braccio

Vibrazione corpo intero 0.63 m/s

Pressione sonora 68 db(A) Incertezza KpA 0.75 dB (A) Spazzole Diametro / pad / numero 440 mm / 17’’ x 2 508 mm / 20’ x 2 Potenza motore / numero 350 W x 2 500 W x 2 Velocità motore 165 giri / min. Pressione specifica 42 gr / cm

Trazione Pendenza massima superabile a pieno carico 16 % Potenza motore / numero 900 W Velocità massima avanzamento in lavoro 6 km/h Aspirazione Potenza motore 610 W Depressione (colonna acqua) 165 / 1700 mbar / mmH

150 S 85 150 S 100 Serbatoio Tipologia Doppio serbatoio Riciclo No Capacità soluzione 150 l Capacità recupero 160 l Dimensioni 1570 x 900 x 1080 mm 1570 x 1100 x 1180 Peso Peso a vuoto 255 Kg 270 Kg Peso con batterie 555 Kg 570 Kg Peso in ordine di marcia 780 Kg 795 Kg >>>>>>>I - 6

Il presente manuale costituisce parte inte- grante della macchina stessa; deve essere pertanto conservato con cura in un luogo si- curo e accessibile a tutti gli utilizzatori (ope- ratori e personale addetto alla manutenzio- ne) per tutta la vita della macchina fino alla demolizione.

1.1.a - Scopo del manuale

Lo scopo del manuale è di fornire le istruzioni necessarie per la messa in servizio, l’uso e la manutenzione della macchina alla quale è allegato. Si raccomanda una attenta lettura delle istru- zioni e una scrupolosa osservanza delle nor- me di sicurezza descritte nel manuale. La mancata osservanza di tali istruzioni/nor- me potrebbe causare danni alla macchina e all’operatore e in nessun caso potranno es- sere imputati al costruttore. Le indicazioni di sicurezza descritte nel ma- nuale integrano e NON SOSTITUISCONO le norme in vigore nel paese di utilizzo della macchina.

1.1.b - Consultazione del manuale

Il manuale è suddiviso in capitoli secondo un ordine logico di conoscenza ed impiego della macchina. Per facilitare la ricerca, consultare prima l’IN- DICE riportato all’inizio del manuale.

1.1.c - Legenda simbologia presente

nel manuale Per evidenziare informazioni e procedure relative alla sicurezza, manutenzione, ecc., nel manuale sono stati adottati i seguenti simboli: PERICOLO: Avverte di un serio pericolo, anche mor- tale, per l’incolumità dell’operatore e/o terze persone. AVVERTENZA: Informazioni di estrema importanza atte ad evitare seri danni alla macchina e all’ambiente in cui opera. NOTA: Informazioni aggiuntive per il corretto funziona- mento della macchina o di carattere generale.

1.1.d - Terminologia convenzionale

Le indicazioni anteriore, posteriore, avanti indietro superiore, inferiore sinistro e destro sono riferite con l’operatore seduto in posi- zione di guida con le mani sul manubrio. Per semplificare, il nome commerciale del modello è stato sostituito con “Macchina”.

GENERALI Prima della messa in servizio, l’uso e la ma- nutenzione della macchina è necessario che gli addetti (responsabili e operatori) siano istruiti sulle procedure operative e norme di sicurezza riportate nel presente manuale. Rispettare tutte le prescrizioni contenute nel manuale e nella eventuale documentazione allegata. PERICOLO: È vietato l’uso della macchina a persona- le non addestrato, bambini e portatori di handicap.

1.2.a - Qualifica del personale

Operatore Per operatore si intende un personale gene- rico in grado di svolgere le semplici operazio- ni di conduzione della macchina e le relative operazioni di pulizia a fine turno di lavoro.I - 7

Manutentore elettrico/meccanico Tecnico qualificato a operare sulla macchina per eseguire operazioni di riparazione o so- stituzione di parti che necessitano la rimozio- ne dei carter di protezione.

1.2.b - Posizione operatore

L’operatore, durante l’uso della macchina è seduto sulla sella con le mani sul manubrio.

Abbigliamento antinfortunistico - Utilizzare abbigliamento antinfortunistico come indicato dalle norme in vigore nel paese di utilizzo della macchina.

1.2.d - Avvertenze generali prima

dell’uso - Controllare, prima dell’uso della macchi- na, che le protezioni di sicurezza fisse (carter) siano sempre nella loro sede cor- rettamente fissate.

1.2.e - Avvertenze generali durante

l’uso della macchina - Se la macchina emette rumori strani ar- restarla immediatamente e individuare la causa. - NON abbandonare la macchina su su- perfici inclinate superiori al 16%. - La pendenza massima superabile a vuo- to è del 16%. - È assolutamente vietato curvare in ram- pa; pericolo di ribaltamento. - Durante l’uso della macchina evitare di urtare scaffalature o armadi. - Evitare di utilizzare la macchina in am- bienti con rischio di caduta oggetti. - È vietato utilizzare la macchina all’aperto e su strade pubbliche.

Utilizzare la macchina, se possibile, in ambienti liberi da persone; in presenza di persone estranee avvisare le stesse di al- lontanarsi prima di utilizzare la macchina. - Non utilizzare la macchina in ambien- ti con presenza di sostanze corrosive o salmastre. - Non utilizzare la macchina in ambienti esplosivi (ATEX).

1.2.f - Avvertenze generali sulle

batterie - L’acido della batteria è corrosivo: in caso di contatto con la pelle sciacquare abbon- dantemente con acqua. - Indossare adeguati mezzi di protezione individuale per evitare il contatto con la pelle (vedi norme in vigore nel paese di utilizzo della macchina). - Non inalare il vapore: è pericoloso. - Caricando la batteria si potrebbero for- mare miscele di gas esplosive, pertanto i locali in cui la batteria è caricata devono essere ben ventilati e conformi alle nor- me specifiche in materia. - E’ vietato fumare e/o utilizzare fiamme libere nel raggio di 2 metri dalla batteria durante la carica, nell’area di ricarica, e durante il raffreddamento della stessa dopo la ricarica. - Segnalare eventuali perdite di liquido del- la batteria: Sono pericolose ed altamente inquinanti.

1.2.g - Avvertenze generali durante

la manutenzione - Scollegare le batterie / cavo elettrico, pri- ma di effettuare operazioni di manuten- zione o di riparazione. - Non appoggiare utensili ed oggetti metal- lici sopra le batterie; pericolo di cortocir- cuiti. - Nelle operazioni di pulizia e di lavaggio non usare detergenti aggressivi, acidi, liscivie, ecc. e prestare particolare atten- zione alle parti elettriche. - Non lavare la macchina con getti di ac- qua diretti o a pressione. - Quando si deve sollevare la macchina per eventuali operazioni di manutenzione è necessario lavorare in sicurezza met- tendo sotto la stessa dei sostegni fissi. - Rivolgersi a un centro di assistenza auto- rizzato per le operazioni di riparazione e richiedere solamente ricambi ORIGINA- LI.I - 8

- Non utilizzare la macchina con serba- toio di recupero aperto; - Non circolare con piedi / gambe a ciondoloni; - Non effettuare sterzate repentine in particolare in discesa. AVVERTENZA: La macchina è abilitata al trasporto di una SOLA persona.

1.4.a - Zone con rischio di esplosio-

È assolutamente vietato utilizzare la macchi- na in ambienti con rischio di esplosione dove sono presenti gas, vapori, liquidi e polveri in- fiammabili ed esplosive.

1.5 - DEMOLIZIONE DELLA

MACCHINA Per la salvaguardia dell’ambiente, procedere alla demolizione della macchina secondo la normativa locale vigente. Quando l’apparecchio non è più utilizzabile ne riparabile, procedere allo smaltimento dif- ferenziato dei componenti. PERICOLO: Le batterie sono considerati rifiuti specia- li e quindi devo essere smaltite in appositi centri di raccolta come indicato dalle nor- mative in vigore nel paese di utilizzo. Lo smaltimento inadeguato o abusivo delle apparecchiature oppure un uso improprio delle stesse, in considerazione delle sostan- ze e dei materiali contenuti può causare dan- ni alle persone e all’ambiente.

DI RIFERIMENTO La macchina è stata costruita in conformità alla direttiva macchine in vigore e in confor- mità alle norme indicate nella dichiarazione “CE” di conformità fornita con la macchina.

1.2.h - Avvertenze generali in caso di

incendio - In caso di incendio utilizzare solo estin- tori a polvere omologati; NON utilizzare acqua per spegnere l’incendio.

1.2.i - Fermo prolungato della mac-

Riporre la macchina al coperto al riparo degli agenti atmosferici in un luogo dove la tem- peratura sia compresa tra 5°C e +40°C

- Rimuovere la chiave di avviamento. - Scaricare l’acqua pulita contenuta nel serbatoio. - Eseguire la ricarica delle batterie e una volta cariche scollegarle dalla stessa. - Una volta al mese effettuare la ricarica delle batterie.

1.3 - USO PREVISTO DELLA

MACCHINA La macchina è stata progettata e costruita solamente per il lavaggio e asciugatura di pavimenti al coperto. PERICOLO: Qualsiasi altro utilizzo solleva il costrutto- re da responsabilità per danni a persone e/o cose e fa decadere qualsiasi condizio- ne di garanzia.

1.4 - USO NON PREVISTO

DELLA MACCHINA AVVERTENZA: La macchina non è destinata a funzionare all’aperto. PERICOLO: - Non lavare pavimenti con acqua supe- riore a 50°C; - Non utilizzare gasolio/benzine o deter- genti corrosivi per il lavaggio di pavi- menti;

Non lavare e aspirare liquidi corrosivi, infiammabili, esplosivi anche se diluiti;Fig. 1

Una volta rimosso l’imballo come indicato nelle istruzioni riportate sull’imballo stesso, controllare l’integrità della macchina e di tutti i componenti in dotazione. Se si riscontrano danni evidenti contattare il concessionario di zona e il trasportatore en- tro 3 giorni dal ricevimento. - Rimuovere la busta (1) contenente gli ac- cessori in dotazione.

2.1.a - Dotazione macchina (Fig. 2)

Gli accessori in dotazione sono i seguenti:

1) Manuale d’uso e manutenzione della

2) Manuale istruzioni caricabatterie

- Sollevare il serbatoio di recupero (1) tra- mite le apposite maniglie (2). Il serbatoio sarà mantenuto in posizione aperta dall’apposita molla a gas (3). - Posizionare le batterie come indicato in figura, collegandole come riportato nello schema sottostante, utilizzando i cavi e le spine in dotazione. - Collegare la spina (4) delle batterie con la presa (5). - Abbassare il serbatoio di recupero (1) ac- compagnandone la discesa. NOTA: La connessione delle batterie deve essere eseguita da personale specializzato.Fig. 5 Fig. 4

2.1.c - Scarico macchina dal bancale

in legno (Figg. 4-5) - Posizionare uno scivolo (1) e agganciarlo al bancale in legno. - Rimuovere i blocchi (2) di legno posizio- nati sulle tre ruote. - Sedersi sul sedile in posizione di guida. - Controllare che gli interruttori (3) e (4) siano in posizione “0”. - Sbloccare il freno di stazionamento pre- mendo il fermo (6). Tenere premuto il freno (5) per evitare spostamenti della macchina. - Avviare la macchina ruotando la chiave (7) in posizione “I”. - Agire sul selettore di direzione (8) spo- standolo su “ ” (marci avanti) o “ ” (retromarcia), quindi premere il pedale dell’acceleratore (9) e scendere dal ban- cale tramite lo scivolo.Fig. 6

3.1.a - Installazione tergipavimento

(Fig.6) - Inserire il tergipavimento (1) nella piastra (2) di supporto e fissarlo avvitando i due pomelli (3). - Collegare il tubo di aspirazione (4) sul bocchettone del tergipavimento.

BATTERIA PERICOLO: Effettuare la carica delle batterie in locali ben areati e conformi alle norme vigenti nel paese di utilizzo. Per le informazioni relative alla sicurezza attenersi a quanto descritto nel capitolo 1 del presente manuale. AVVERTENZA: Per le informazioni e le avvertenze relative alla batteria attenersi a quanto indicato nel manuale del caricabatteria allegato al pre- sente. AVVERTENZA: La macchina esce dalla fabbrica tarata per il funzionamento con batterie a gel. Se si dovessero installare della batterie ad acido è necessario rivolgersi al Centro di Assi- stenza per effettuare una nuova taratura. E’ vietato utilizzare la macchina con batte- rie a gel con taratura per batterie ad acido. NOTA: Per altre informazioni sulle tarature fare riferimen- to alle informazioni presenti al paragrafo 11.1.l. NOTA: Per la ricarica completa delle batterie sono necessarie 10 ore. Evitare ricariche parziali.1

4.1.a - Carica della batteria tramite

caricabatterie esterno (Fig. 7) - Portarsi con la macchina nei pressi della stazione di carica delle batterie. - Staccare la spina (1) delle batterie dalla presa (2) dell’impianto. - Collegare la spina (1) delle batterie alla presa (3) del caricabatterie esterno. - Alla fine della ricarica delle batterie ricol- legare la spina (1) delle batterie alla pre- sa (2) dell’impianto.Fig. 8

2) Pulsante non utilizzato

Interruttore avviamento aspiratore (luminoso) - Il funzionamento dell’aspiratore è abilita- to dalla chiave (7) in posizione “I”. - Premendo l’interruttore (3) in posizione “I” si avvia l’aspiratore, sul display si il- lumina il simbolo e, se è inserita la marcia avanti o se la macchina è in folle, il tergipavimento si abbassa. - Premendo l’interruttore in posizione “0” l’aspiratore si ferma e il tergipavimento si solleva.

4) Potenziometro regolatore quantità ac-

qua - Permette la regolazione della quantità di acqua da erogare. - Ruotato in senso orario aumenta gradual- mente l’erogazione dell’acqua, ruotato in senso antiorario, la diminuisce. - L’erogazione dell’acqua si attiva solo con macchina in movimento in marcia avanti.

4) Leva regolazione sedile

5) Spina/presa batteria

6) Pedana appoggiapiedi

9) Leva freno di stazionamento

11) Serbatoio acqua di recupero

12) Coperchio serbatoio acqua

13) Serbatoio acqua pulita

14) Apertura carico acqua pulita

15) Tubo scarico acqua di recupero

16) Tubo aspirazione acqua

17) Tubo scarico acqua pulita

23) Ruota direzionale e di trazione

5) Spia freno di stazionamento inserito

(luminosa) - Il funzionamento della spia è abilitato dal- la chiave (7) in posizione “I”. - La spia si illumina se il freno di staziona- mento è inserito.

6) Interruttore spazzole (ON/OFF)

- Il funzionamento delle spazzole è abilita- to dalla chiave (7) in posizione “I”. - Premendo l’interruttore (6) in posizione “I” si abbassa il gruppo spazzole; sul display si illumina il simbolo

- Le spazzole iniziano a ruotare quando la macchina si muove in avanti o indietro e si fermano quando la macchina si ferma. - Premendo l’interruttore in posizione “0” le spazzole si fermano, il gruppo si solleva e si spegne il simbolo sul display.

7) Chiave avviamento

- Ruotata in senso orario “I” inserisce ten- sione ai circuiti abilitando il funzionamen- to della macchina. - Ruotata in senso antiorario “0” toglie ten- sione ai circuiti ed è in posizione di estra- zione.

8) Selettore di direzione

- Predispone il funzionamento della mac- china. - Portando il selettore in avanti “ ” la mac- china procede con marcia avanti, portan- do il selettore indietro “ ” la macchina procede in retromarcia e si inserisce il cicalino di retromarcia; lasciando il selet- tore in posizione centrale “0” la macchina resta in folle.

9) Pulsante avvisatore acustico

- Premendo il pulsante, l’avvisatore acusti- co suona. - Il suo funzionamento è abilitato dalla chiave (7) in posizione “I”.

10) Interruttore girofaro

- Premuto, con chiave (7) in posizione “I”, aziona i girofari.

11) Interruttore luci di lavoro

- Premuto, con chiave (7) in posizione “I”, aziona le luci di lavoro.

- Presa di servizio 12V (1A). - Il funzionamento della presa di servizio è abilitato dalla chiave (7) in posizione “I”.4

Pedale freno (1) - Premendo il pedale freno (1) la macchina rallenta la sua corsa fino a fermarsi. Leva freno di stazionamento (2) - Il freno di stazionamento deve essere azionato ogni qualvolta l’operatore scen- de dalla macchina. - Per abilitare la leva freno stazionamento premere il pedale freno (1). - Per disinserire il freno di stazionamento premere la levetta (2). Pedale acceleratore (3) - Premendo il pedale acceleratore, la mac- china si muove in avanti o indietro, a se- conda di come è posizionato il selettore di direzione.

6.1.c - Regolazione sedile (Fig. 10)

AVVERTENZA: La regolazione del sedile deve essere ef- fettuata a macchina ferma. - Il sedile può essere regolato longitudinal- mente: sollevare la leva regolazione (4) posta sotto il sedile e spostarlo in avanti o in- dietro.Fig. 12

Il cruscotto comandi è provvisto di un display che si illumina ruotando la chiave avviamen- to in posizione “I”. Sul display è possibile visualizzare: Stato batteria - Sul display viene visualizzata una barra (1) che monitorizza lo stato della batte- ria: Batteria carica: la barra è completa di tacche. Le tacche diminuiscono gradual- mente con l’utilizzo della macchina. Batteria scarica: la barra riporta una sola tacca e il simbolo della batteria lampeg- gia. Indica che la carica delle batterie è esau- rita; tutte le funzioni di lavoro sono disatti- vate, rimane in funzione solo la trazione. Timer (2) - Indica il tempo totale di funzionamento della macchina. Simbolo aspiratore (3) (Fig. 12) - Il simbolo si visualizza sul display quando l’aspiratore è in funzione. Simbolo spazzole (4) (Fig. 13) Il simbolo si visualizza sul display quando le spazzole sono in rotazione.Fig. 14

6.1.e - Allarmi durante il funziona-

mento (Figg. 14) In caso di allarme durante il funzionamento della macchina, sul display si visualizzerà il simbolo e il relativo codice dell’allarme inserito. I possibili allarmi sono i seguenti: - 1E03 : Questo codice prevede due possibilità di allarme: a) Gli interruttori non sono in posizione “0”. Ruotare la chiave avviamento in posizio- ne “0”, posizionare tutti gli interruttori in posizione “0” e riavviare la macchina. b) Serbatoio di recupero pieno. Indica che il livello del liquido presente nel serbatoio di recupero ha raggiunto la sonda di allarme; l’aspiratore si disattiva. Portarsi nella stazione di scarico acqua e scaricare il serbatoio di recupero come indicato nel relativo paragrafo. - 2F01 : La macchina è stata avviata con il pedale dell’acceleratore premuto. Ripetere l’avvio senza premere il pedale. - Simbolo batteria lampeggiante: Indica che la carica delle batterie è esau- rita; tutte le funzioni di lavoro sono disat- tivate rimane in funzione solo la trazione. Recarsi subito nella zona di ricarica. NOTA: Se si visualizzano altri codici errore, contat- tare il Servizio Assistenza autorizzato.1 Fig. 16

In caso di emergenza staccare la spina (1) dalla presa (2); questo toglie tensione ai cir- cuiti fermando qualsiasi funzione della mac- china. AVVERTENZA: Staccare la spina (1) con macchina acce- sa solo in caso di reale necessità, non uti- lizzare questo procedimento per spegne- re la macchina, potrebbe causare guasti anche seri alla stessa.

7.1 - SICUREZZE (Fig. 16)

AVVERTENZA: La macchina è dotata di un sensore (1) presenza operatore; tale sensore blocca tutte le funzioni della macchina quando l’operatore non è presente al posto di gui- da e posiziona la stessa in folle.Fig. 17

SERBATOIO (Fig. 17) AVVERTENZA: Introdurre nel serbatoio acqua pulita di rete con temperatura non superiore a 50°C. - Assicurarsi che il tubo (1) sia corretta- mente agganciato al serbatoio tramite gli appositi incastri. - Aprire il tappo (2) del serbatoio acqua pu- lita (3). - Introdurre acqua nel serbatoio (3) fino al riempimento dello stesso. - Versare nel serbatoio del liquido deter- gente in funzione alla quantità di acqua contenuta. NOTA: Utilizzare solo detergenti non schiumosi, per la quantità attenersi alle istruzioni del produt- tore del detergente e al tipo di sporco. PERICOLO: - In caso di contatto del detergente con occhi e pelle o in caso di ingerimento fare riferimento alla scheda di sicurez- za e di impiego del produttore del de- tergente. - Alla fine del riempimento del serbatoio chiudere il tappo (2).Fig. 18

- Controllare che il tubo (1) di scarico del serbatoio di recupero sia correttamente agganciato e correttamente tappato. - Controllare che il tubo (2) di aspirazione acqua tergipavimento sia correttamente inserito nel serbatoio di recupero. - Controllare che il raccordo (3) posto sul tergipavimento (4) non sia ostruito e che il tubo sia correttamente collegato. - Controllare lo stato di carica delle batte- rie, ruotando la chiave (5) su “ON” e l’in- dicazione di carica sul display (6).1

9.1.b - Preparazione macchina e scel-

ta ciclo (Fig. 19) - Sedersi al posto di guida e togliere il fre- no di stazionamento (1). Ciclo di lavoro: - La macchina ha la possibilità di effettuare 4 cicli di lavoro: Ciclo solo asciugatura: - Per effettuare solo il ciclo di asciugatura premere l’interruttore (2) in posizione “I”, si avvia l’aspiratore. Ciclo solo spazzolatura: - Per effettuare solo il ciclo di spazzolatura premere l’interruttore (3) in posizione “I”, si predispone la rotazione delle spazzole; verificare che il potenziometro (4) sia in posizione “0”. La rotazione delle spazzole si avvia quan- do la macchina inizia a muoversi. Ciclo lavaggio, spazzolatura: - Premere il tasto (3) per predisporre la ro- tazione delle spazzole e ruotare il poten- ziometro (4) per predisporre l’erogazione dell’acqua. La rotazione delle spazzole e l’erogazio- ne dell’acqua (solo con marcia avanti) si avviano quando la macchina inizia a muoversi. Ciclo di lavaggio, spazzolatura, asciuga- tura: - Ruotare il potenziometro (4) per predi- sporre l’erogazione dell’acqua; - premere l’interruttore (3) in posizione “I”, si predispone la rotazione delle spazzole che si avvia quando la macchina inizia a muoversi; - premere l’interruttore (2) in posizione “I”, si avvia l’aspiratore.Fig. 21

9.1.c - Uso della macchina

(Figg. 20-21) PERICOLO: Prestare la massima attenzione nell’uti- lizzo della macchina su rampe, in modo da evitare il ribaltamento o situazioni che possano rendere precaria la stabilità della macchina stessa. PERICOLO: Evitare brusche sterzate ed effettuare sterzate con volante completamente ruo- tato solo a bassa velocità, tenendo co- munque conto delle condizioni del suolo. - Dopo aver avviato la macchina e scelto il tipo di ciclo inserire la marcia voluta agendo sul selettore di marcia (1).

Azionare i girofari (2) e le luci di lavoro (3). - Iniziare le operazioni di pulizia agendo sull’acceleratore (4). NOTA: Rilasciando l’acceleratore la rotazione delle spazzole e l’erogazione dell’acqua si ferma- no. NOTA: La corretta pulizia e asciugatura del pavi- mento si effettua procedendo con la macchi- na in avanti, procedendo con la macchina in retromarcia il tergipavimento si solleva e non si ha l’aspirazione dell’acqua presente nel pavimento. - Eventualmente regolare la quantità di so- luzione di lavaggio tramite il potenziome- tro (5). - Controllare lo stato di carica delle batterie tramite il display (6).Fig. 22

PERICOLO: Quando l’operatore scende dalla mac- china, la stessa si posiziona in folle ed è quindi OBBLIGATORIO inserire il freno di stazionamento come indicato nel para- grafo “Comandi pedaliera”. PERICOLO: È vietato parcheggiare la macchina in rampa.

9.1.d - Fine uso e spegnimento

(Fig. 22) - Alla fine delle operazioni di pulizia ferma- re in sequenza la rotazione delle spazzole e l’aspiratore, agendo sui relativi comandi in funzione al tipo di ciclo utilizzato. - Ruotare la chiave (1) su “0”. - Inserire il freno di stazionamento come indicato nel paragrafo “comandi pedalie- ra”. - Svuotare e lavare il serbatoio di recupero e il serbatoio della soluzione come indi- cato nei relativi paragrafi.Fig. 23

10.1 - SCARICO ACQUA DI

RECUPERO (Fig. 23) PERICOLO: Assicurarzi che il serbatoio dell’acqua di recupero (1) sia vuoto prima di sollevar- lo. Alla fine del ciclo di lavaggio oppure quando il serbatoio (1) dell’acqua di recupero risulta pieno è necessario svuotarlo agendo come segue: NOTA: Per lo smaltimento dell’acqua di recupero at- tenersi alle norme vigenti nel paese di utiliz- zo della macchina. - Posizionarsi con la macchina vicino a una piletta di scarico. - Staccare il tubo (2) dal supporto. - Togliere il tappo (3) dal tubo (2) e scarica- re completamente l’acqua contenuta nel serbatoio. NOTA: E’ possibile modulare la quantità di acqua che fuoriesce premendo la parte finale del tubo (2). - Reinserire il tappo (3) sul tubo (2) e ripo- sizionarlo sul relativo supporto.Fig. 24

PULIZIA AVVERTENZA: Per le informazioni e le avvertenze relative alle operazioni di manutenzione o pulizia attenersi a quanto indicato nel paragrafo “Avvertenze generali durante la manuten- zione” presente nel capitolo 1 del presen- te manuale. OPERAZIONI DA EFFETTUARSI OGNI GIORNO

11.1.a - Svuotamento e pulizia serba-

toio acqua pulita (Fig. 24) AVVERTENZA: Alla fine delle operazioni di lavaggio è ob- bligatorio scaricare e pulire il serbatoio dell’acqua pulita (1) per evitare depositi o incrostazioni. Dopo aver scaricato il serbatoio dell’acqua di recupero, scaricare il serbatoio dell’acqua pulita (1) agendo come segue: - Posizionarsi con la macchina su una pi- letta di scarico. - Staccare il tubo (2) dagli appositi agganci, abbassarlo a terra sulla piletta di scarico, togliere il tappo (3) e lasciare scaricare completamente l’acqua. - Lavare l’interno del serbatoio lasciando il tubo di scarico aperto e introducendo acqua pulita dall’apertura superiore. - Alla fine della pulizia sollevare il tubo (2), chiudere il tappo (3) ad agganciare il tubo negli appositi incastri.Fig. 25

11.1.b - Pulizia serbatoio acqua di re-

cupero (Figg. 25-26) AVVERTENZA: Alla fine delle operazioni di lavaggio è obbligatorio pulire il serbatoio dell’acqua di recupero per evitare depositi o incro- stazioni ed il proliferare di batteri, odori, muffe. PERICOLO: Scaricare l’acqua dal serbatoio di recupe- ro (2) prima di sollevarlo. - Rimuovere il coperchio (1). - Sollevare il serbatoio acqua di recupero (2). - Lasciando il tubo (3) abbassato e il tap- po rimosso introdurre acqua dall’apertura superiore (4) pulendo l’interno del serba- toio fino a che dal tubo di scarico fuorie- sca acqua pulita. - Pulire con un panno umido le sonde di livello (5) facendo attenzione a non defor- marle. - Riposizionare il tutto procedendo in sen- so inverso. - Svitare la vite a brugola (6) e togliere il coperchio filtro (7). - Rimuovere e pulire il filtro (8) di aspira- zione togliendo eventuali pezzi di carta, legno ecc... che lo ostruiscono.Fig. 27

Per effettuare una corretta pulizia del tergito- re (2) è necessario rimuoverlo agendo come segue: - Staccare il tubo (1) dal tergitore (2). - Allentare i pomelli (3) e rimuovere il tergi- tore (2). - Lavare il tergitore e in particolar modo le gomme (4) e l’interno del raccordo di aspirazione (5). NOTA: Se durante il lavaggio si nota che le gomme (4) si presentano rovinate o usurate è neces- sario sostituirle o girarle. - Rimontare il tutto procedendo in senso inverso.

11.1.d - Pulizia minigonne laterali

(Fig. 28) Per effettuare una corretta pulizia delle mi- nigonne laterali (1) è necessario rimuoverle agendo come segue: - Allentare i pomelli (2) e rimuovere le mini- gonne laterali (1). - Lavare le gomme (3). NOTA: Se durante il lavaggio si nota che le gomme (3) si presentano rovinate o usurate è neces- sario sostituirle o girarle. - Rimontare il tutto procedendo in senso inverso.Fig. 29

11.1.e - Pulizia filtro acqua pulita

(Fig. 29) - Sganciare il filtro (1) tramite attacchi rapi- di (2) e sollevarlo dall’aggancio (3). - Ruotare il filtro (1) per riuscire ad estrarlo dalla macchina. - Rimuovere il tappo (4) ed estrarre la car- tuccia filtro (5). - Pulire la cartuccia filtro (5) con acqua cor- rente. - Rimontare il tutto procedendo in senso inverso. OPERAZIONI DA EFFETTUARSI OGNI 3 MESI

11.1.f - Controllo stato di usura cate-

na sterzo (Fig. 30) - Controllare lo stato di usura e di corrosio- ne della catena (1) posta sotto la macchi- na nei pressi della ruota anteriore. Se la catena si presenta con tracce di corrosione è necessario sostituirla rivol- gendosi al servizio di assistenza tecnica.Fig. 31

11.1.g - Sostituzione spazzole

(Fig. 31) Si rende necessaria la sostituzione delle spazzole quando le stesse si presentano usurate con lunghezza setole inferiore a 2cm oppure vanno sostituite in funzione al tipo di pavimento da lavare; per la sostituzione, agi- re come segue: - Infilare una mano sotto il gruppo porta- spazzole (1), per sganciare la spazzola ruotarla con un colpo secco nel senso contrario alla rotazione. - Posizionare sotto il gruppo portaspazzole (1) le nuove spazzole. - Sedersi al posto di guida, ruotare la chia- ve (2) in posizione “I”. - Inserire una marcia. - Premere il tasto (3) per abilitare la rotazione delle spazzole; il gruppo spaz- zole si abbassa. - Premendo il pedale acceleratore (4), le flange portaspazzole iniziano a ruotare agganciando le spazzole, quindi rilascia- re il pedale. - Ripremere il tasto (3) e ruotare la chiave (2) in posizione “0”.Fig. 32

11.1.h - Sostituzione gomme tergito-

re (Fig. 32) Quando si nota che l’asciugatura del pavi- mento risulta difficoltosa o che nel pavimento rimangono alcune tracce di acqua è neces- sario controllare lo stato di usura delle gom- me del tergitore (1): - Rimuovere il gruppo tergitore (1) come indicato nel paragrafo “Pulizia tergitore”. - Svitare i dadi ad alette (2) e rimuovere le gomme (3) . NOTA: Quando le gomme (3) sono usurate da un lato, per una volta, possono essere capovol- te. - Sostituire o capovolgere le gomme (3) senza invertirle. - Rimontare il tutto procedendo in senso inverso. NOTA: È possibile avere due tipi di gomme: Gomme in para per tutti i tipi di pavimento e gomme in poliuretano per pavimenti sporchi di olio di officine meccaniche.

11.1.i - Sostituzione gomme mini-

gonne laterali (Fig. 33) Quando si nota che l’acqua di lavaggio non è contenuta dalle minigonne laterali è neces- sario controllare lo stato di usura delle gom- me (1): - Rimuovere le minigonne laterali come indicato nel paragrafo “Pulizia minigonne laterali”. - Svitare le viti (2) e rimuovere le gomme (1) . NOTA: Quando le gomme (2) sono usurate da un lato, per una volta, possono essere capovol- te. - Sostituire o capovolgere le gomme (1) senza invertirle. - Rimontare il tutto procedendo in senso inverso.Fig. 34

11.1.j - Regolazione incidenza tergi-

tore (Fig. 34) - Avviare la macchina e premere il tasto , il gruppo tergitore si abbassa. - Inserire la marcia avanti e spostarsi di qualche metro, quindi inserire il freno di stazionamento e scendere dalla macchi- na. - Agire sulla barra filettata (1) per regolare l’incidenza che le racle (2) hanno con il pavimento, ruotando in senso orario si ha una maggiore incidenza viceversa si ha una minore incidenza. NOTA: L’incidenza corretta è quando durante il fun- zionamento non ci sono tralamenti di liquido sul pavimento e la racla ha una incidenza co- stante su tutta la sua lunghezza.

11.1.k - Controllo stato di usura delle

tre ruote (Fig. 35) - Controllare periodicamente lo stato di usura tre delle ruote (1); se si presentano usurate o rovinate è necessario sostitu- irle rivolgendosi al servizio di assistenza tecnica. PERICOLO: Procedere con le ruote usurate o rovinate comporta un pericolo per l’operatore in quanto la macchina potrebbe avere una ridotta tenuta di strada in curva.2 Fig. 36

11.1.l - Sostituzione fusibili (Fig. 36)

AVVERTENZA: Sostituire il fusibile bruciato con uno di pari amperaggio. - Per la sostituzione del fusibile (1) posto sul polo positivo della batteria procedere nel seguente modo: AVVERTENZA: Controllare che il serbatoio di recupero sia vuoto. - Staccare la spina (2) dalla presa (3). - Sollevare il serbatoio di recupero (4) tra- mite le apposite maniglie (5). Fusibile (1) - 150A Fusibile batteria. Fusibile (6) - 10A Fusibile pannello comandi. - Il fusibile (6) è un fusibile riarmabile. Per riarmarlo premere la linguetta (7).Fig. 37

Configurazione caricabatterie (Fig. 37) AVVERTENZA: La macchina esce dalla produzione con una configurazione standard per il funzio- namento con batterie a gel tipo “Sonnen- schein”. PERICOLO: Questa operazione deve essere eseguita esclusivamente da un tecnico specializ- zato. Configurazione standard con batterie a gel tipo Sonnenschein - Smontare il carter (A) del caricabatterie esterno e controllare che gli switches (1 -

2 - 3 - 4) siano posti come in figura (B).

E’ possibile modificare la configurazione agendo come segue: Configurazione per batterie a gel di tipo diverso da Sonnenschein - Controllare che gli switches (1 - 2 - 3 - 4) siano posti come in figura (C). Configurazione per batterie ad acido - Controllare che gli switches (1 - 2 - 3 - 4) siano posti come in figura (D). AVVERTENZA: Agire solo sugli switches (1 - 2 - 3 - 4); non modificare la posizione degli switches (5 - 6 - 7 - 8).I - 36

Ruotando la chiave la mac- china non si avvia. Batteria scarica. Fusibile generale bruciato. Controllare lo stato di carica della batteria. Sostituire il fusibile posizio- nato sul cavo batteria. Spazzola non ruota. Marcia in folle. Inserire la marcia avanti o la retromarcia. Aspiratore non funziona. Serbatoio di recupero pie- no. Sonde di livello sporche. Svuotare il serbatoio. Pulire con un panno umido le sonde di livello poste nel serbatoio di recupero. La macchina non asciuga o non asciuga bene lascian- do tracce di acqua nel pa- vimento. Aspiratore spento. Tubo di aspirazione intasa- to. Serbatoio di recupero pie- no. Gomme tergitore usurate. Avviare l’aspiratore Controllare e eventualmen- te pulire il tubo di aspirazio- ne che collega il tergitore al serbatoio di recupero. Svuotare il serbatoio di re- cupero. Capovolgere o sostituire le gomme tergitore. Non fuoriesce acqua. Serbatoio vuoto. Potenziometro regolazione quantità acqua posizionato su “0”. Filtro intasato. Elettrovalvola pompa non funzionante. Riempire il serbatoio. Ruotare il potenziometro. Pulire il filtro. Chiamare il servizio di assi- stenza tecnica.I - 37

La macchina non si muove in condizioni di lavoro. Operatore non seduto cor- rettamente al posto di gui- da. Marcia non inserita. Sensore presenza operato- re guasto. Sedersi correttamente sul sedile. Inserire la marcia tramite il relativo comando. Chiamare il servizio di assi- stenza per la sostituzione. Pulizia pavimento insuffi- ciente. Spazzole o detergente ina- deguati. Spazzola consumata. Usare spazzole o detergen- ti adatte al tipo di pavimento o di sporco da pulire. Sostituire la spazzola.(P) (P) (R) (BR) (R) (R) (R) (R) (R) (R) (BR) (Y) (W) (G) (V) (B) (GR) (GR) (L) I - 38
