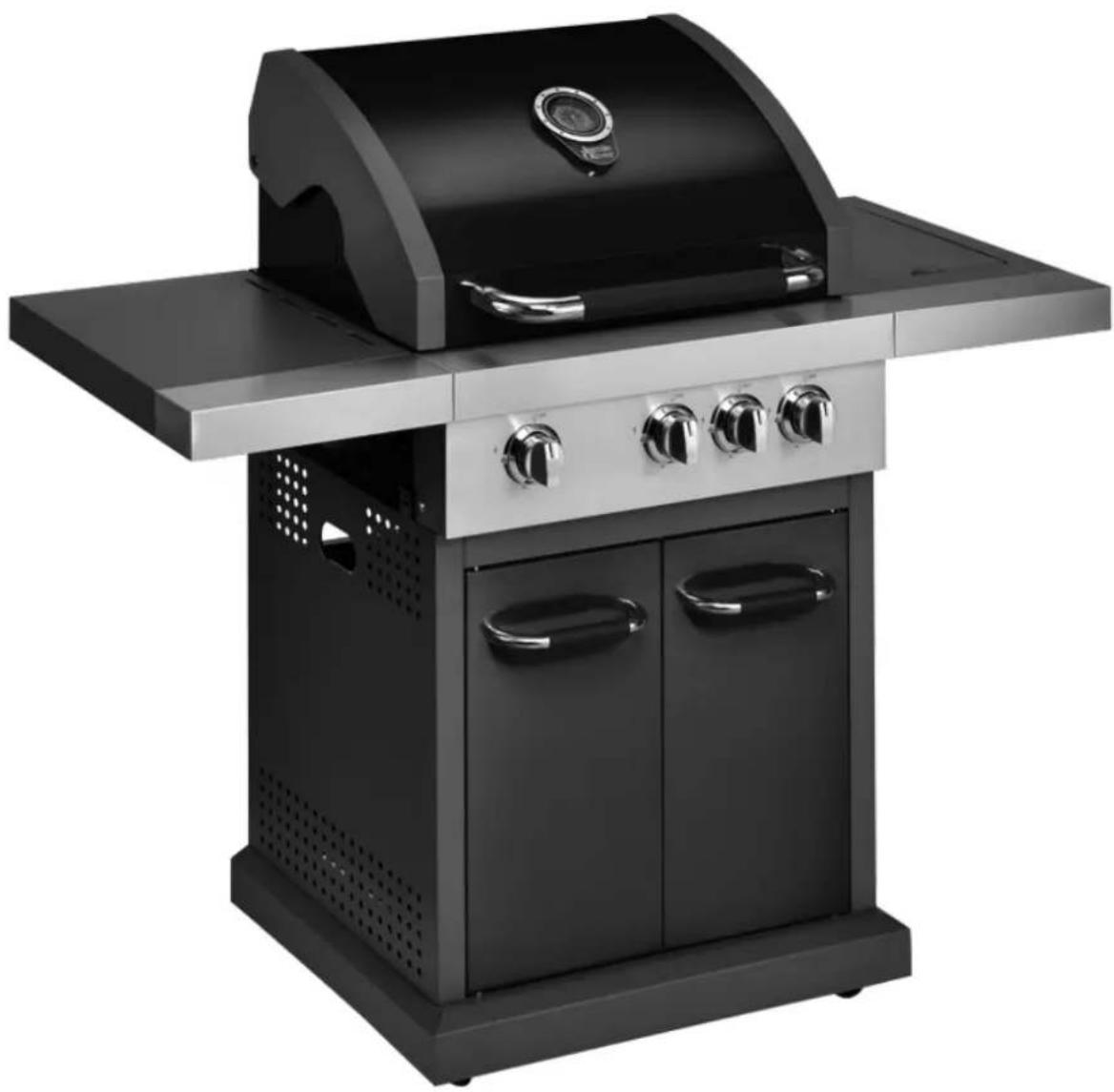

MANUALE UTENTE Pro 3S Jamie Oliver

Descrizione: Barbecue a gas Tipo di gas: butano, propano, GPL AVVERTENZA:

PRECAUZIONI DI SICUREZZA

Leggere attentamente il presente manuale d’uso e assicurarsi che il barbecue sia adeguatamente installato, montato e manutenuto ordinariamente e straordinariamente in conformità con le presenti istruzioni. La mancata osservanza delle presenti istruzioni potrebbe causare gravi danni alle persone e/o alle cose. Qualora avesse domande relative al montaggio o al funzionamento del barbecue, La preghiamo di rivolgersi al rivenditore, al fornitore di gas, al produttore, al rappresentante o di visitare il sito www.jamieoliverbbq.com per l’assistenza. Note per l’ utilizzatore: “DA USARE ESCLUSIVAMENTE ALL’ESTERNO”. “LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DELL’USO DEL BARBECUE”. “AVVERTENZA: LE PARTI ESPOSTE DEL BARBECUE POSSONO ESSERE MOLTO CALDE. DURANTE L’UTILIZZO TENERE

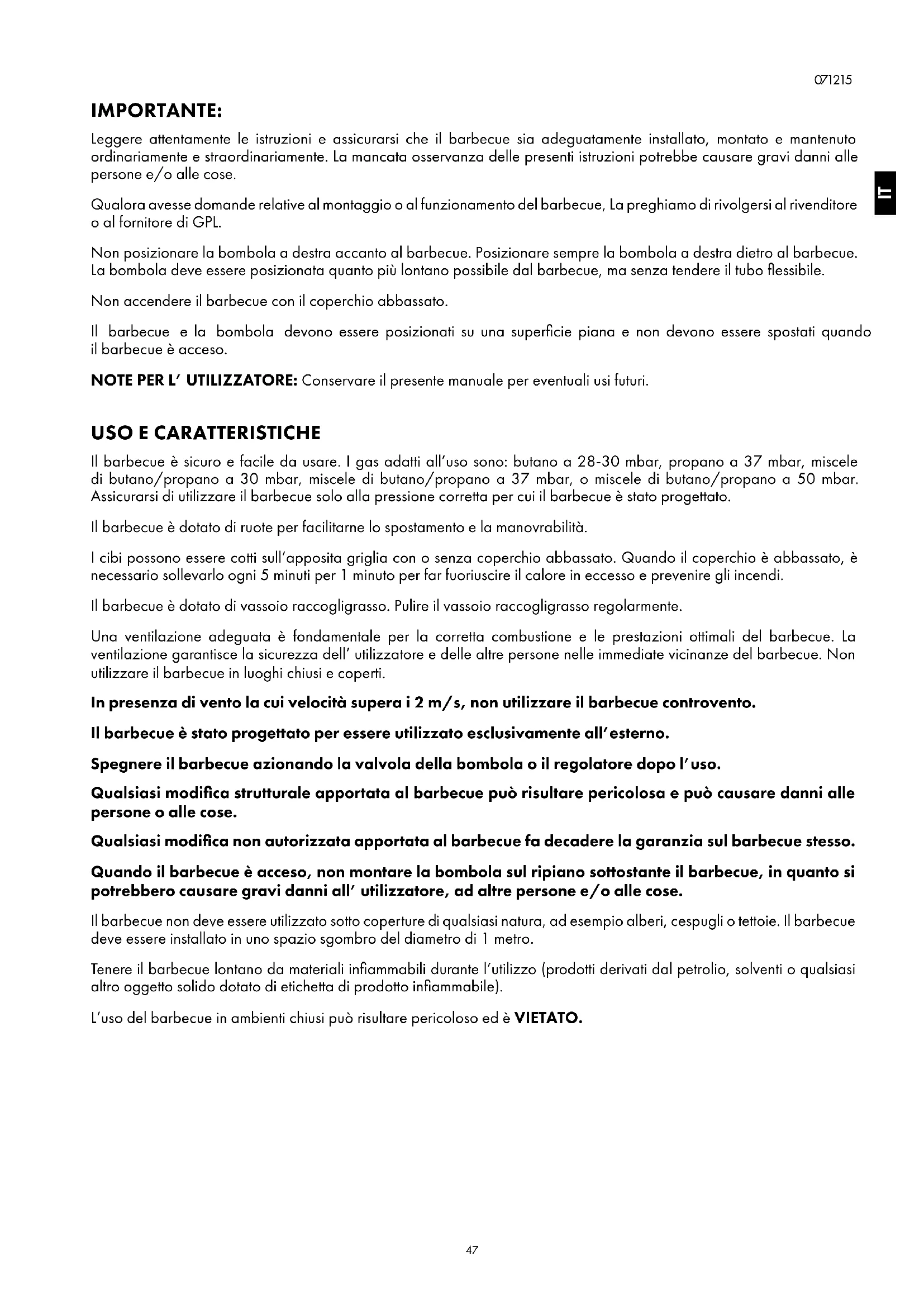

IMPORTANTE: Leggere attentamente le istruzioni e assicurarsi che il barbecue sia adeguatamente installato, montato e mantenuto ordinariamente e straordinariamente. La mancata osservanza delle presenti istruzioni potrebbe causare gravi danni alle persone e/o alle cose. Qualora avesse domande relative al montaggio o al funzionamento del barbecue, La preghiamo di rivolgersi al rivenditore o al fornitore di GPL. Non posizionare la bombola a destra accanto al barbecue. Posizionare sempre la bombola a destra dietro al barbecue. La bombola deve essere posizionata quanto più lontano possibile dal barbecue, ma senza tendere il tubo flessibile. Non accendere il barbecue con il coperchio abbassato. Il barbecue e la bombola devono essere posizionati su una superficie piana e non devono essere spostati quando ilbarbecue è acceso. NOTE PER L’ UTILIZZATORE: Conservare il presente manuale per eventuali usi futuri.

USO E CARATTERISTICHE

Il barbecue è sicuro e facile da usare. I gas adatti all’uso sono: butano a 28-30 mbar, propano a 37 mbar, miscele di butano/propano a 30 mbar, miscele di butano/propano a 37 mbar, o miscele di butano/propano a 50 mbar. Assicurarsi di utilizzare il barbecue solo alla pressione corretta per cui il barbecue è stato progettato. Il barbecue è dotato di ruote per facilitarne lo spostamento e la manovrabilità. I cibi possono essere cotti sull’apposita griglia con o senza coperchio abbassato. Quando il coperchio è abbassato, è necessario sollevarlo ogni 5 minuti per 1 minuto per far fuoriuscire il calore in eccesso e prevenire gli incendi. Il barbecue è dotato di vassoio raccogligrasso. Pulire il vassoio raccogligrasso regolarmente. Una ventilazione adeguata è fondamentale per la corretta combustione e le prestazioni ottimali del barbecue. La ventilazione garantisce la sicurezza dell’ utilizzatore e delle altre persone nelle immediate vicinanze del barbecue. Non utilizzare il barbecue in luoghi chiusi e coperti. In presenza di vento la cui velocità supera i 2 m/s, non utilizzare il barbecue controvento. Il barbecue è stato progettato per essere utilizzato esclusivamente all’esterno. Spegnere il barbecue azionando la valvola della bombola o il regolatore dopo l’uso. Qualsiasi modifica strutturale apportata al barbecue può risultare pericolosa e può causare danni alle persone o alle cose. Qualsiasi modifica non autorizzata apportata al barbecue fa decadere la garanzia sul barbecue stesso. Quando il barbecue è acceso, non montare la bombola sul ripiano sottostante il barbecue, in quanto si potrebbero causare gravi danni all’ utilizzatore, ad altre persone e/o alle cose. Il barbecue non deve essere utilizzato sotto coperture di qualsiasi natura, ad esempio alberi, cespugli o tettoie. Il barbecue deve essere installato in uno spazio sgombro del diametro di 1 metro. Tenere il barbecue lontano da materiali infiammabili durante l’utilizzo (prodotti derivati dal petrolio, solventi o qualsiasi altro oggetto solido dotato di etichetta di prodotto infiammabile). L’uso del barbecue in ambienti chiusi può risultare pericoloso ed è VIETATO. IT48

Seguire attentamente le istruzioni per prevenire gravi danni al barbecue, alle persone e alle cose.

1. Montare il barbecue seguendo attentamente le istruzioni per il montaggio.

2. Collegare il tubo flessibile del gas al barbecue. Collegare il regolatore al tubo flessibile.

3. Collegare il regolatore alla valvola della bombola seguendo le istruzioni del regolatore fornite assieme al regolatore.

4. Ruotare tutte le manopole di regolazione in posizione “O” prima di accendere il gas del barbecue.

5. Manovrare il regolatore in conformità con le istruzioni fornite insieme al regolatore.

ACCENSIONE DEL BARBECUE

Istruzioni per l’accensione: Bruciatori principali

1. Sollevare il coperchio prima di accendere il barbecue.

2. Collegare la bombola del gas al barbecue seguendo le istruzioni fornite assieme al regolatore.

3. Ruotare tutte le manopole di regolazione in posizione “O”.

4. Accendere il gas azionando la bombola o il regolatore seguendo le istruzioni per il collegamento e il funzionamento

del regolatore. Controllare il collegamento tra bombola e regolatore e tra tubo flessibile e raccordo del tubo flessibile e barbecue per verificare eventuali perdite di gas utilizzando una soluzione di acqua e sapone. In caso di eventuali perdite, nell’area interessata si potrà notare la formazione di bolle. In presenza di perdite di gas, non utilizzare il bar- becue. Rivolgersi al proprio fornitore di gas o rivenditore del barbecue. 5. Per accendere il bruciatore di sinistra, spingere verso il basso e ruotare la manopola di regolazione del bruciatore di sinistra in senso antiorario di 90° (potenza massima). Si sentirà un click e il bruciatore si accenderà. Verificare che il bruciatore sia acceso. Se il bruciatore non si è acceso, ripetere la procedura. 6. Qualora il bruciatore non si accendesse dopo due tentativi, spegnere il gas e attendere 5 minuti prima di tentare nuo- vamente la procedura di accensione.

7. Una volta acceso, la potenza del bruciatore può essere regolata spingendo verso il basso e ruotando la manopola

di regolazione in senso antiorario in una qualsiasi posizione compresa tra la potenza massima e la potenza minima.

8. Accendere i restanti bruciatori in sequenza da sinistra a destra.

9. Per spegnere il barbecue, ruotare la leva della valvola della bombola o l’interruttore del regolatore in posizione “O” seguendo le istruzioni del regolatore. Una volta spenti tutti i bruciatori, ruotare tutte le manopole di regolazione in posizione “O”.

10. Spegnere il gas azionando la valvola della bombola o l’interruttore del regolatore.

Avvertenza: Qualora uno qualsiasi dei bruciatori non si accendesse, ruotare la manopola di regolazione in posizione “O” (in senso orario) e interrompere l’alimentazione del gas azionando la valvola della bombola. Attendere 5 minuti prima di tentare nuovamente l’accensione. Istruzioni per l’accensione del bruciatore laterale (se del caso): 1. Una volta che il bruciatore della griglia si è acceso, è possibile accendere il bruciatore laterale seguendo le istruzioni indicate.

2. Sollevare il coperchio del bruciatore laterale prima di accendere il bruciatore laterale e ruotare la manopola di

regolazione del bruciatore laterale in posizione “O”.

3. Spingere verso il basso la manopola di regolazione del bruciatore laterale e tenere premuto ruotando la manopola in

senso antiorario fino a raggiungere la posizione della potenza massima. Si sentirà un click e il bruciatore si accend- erà. Se il bruciatore non si è acceso, ripetere la procedura. 4. Qualora il bruciatore non si accendesse dopo due tentativi, spegnere il gas e attendere 5 minuti prima di tentare nuo- vamente il passaggio 3 delle istruzioni per l’accensione del bruciatore principale.

5. Una volta acceso, la potenza del bruciatore può essere regolata spingendo verso il basso e ruotando la manopola di

regolazione in senso antiorario in qualsiasi posizione dalla potenza massima alla potenza minima. 6. Per spegnere il bruciatore laterale del barbecue, ruotare la leva della valvola della bombola o l’interruttore del rego- latore in posizione “O” e ruotare tutte le manopole di regolazione del barbecue in senso orario in posizione “O” finché le fiamme si saranno spente. Avvertenza: Qualora il bruciatore non si accendesse, ruotare la manopola di regolazione in posizione “O” (in senso orario) e interrompere l’alimentazione del gas azionando la valvola della bombola. Attendere 5 minuti prima di tentare nuovamente l’accensione seguendo la stessa procedura.49

ACCENSIONE MANUALE Se necessario, il barbecue può essere acceso manualmente. Bruciatori principali

1. Sollevare il coperchio prima di accendere il barbecue.

2. Accendere un fiammifero per barbecue da 90 mm e avvicinarlo al bruciatore situato sul lato sinistro del barbecue.

3. Ruotare la manopola di regolazione del bruciatore di sinistra in posizione di potenza massima. Il bruciatore si

accenderà grazie al fiammifero.

4. Una volta acceso il bruciatore di sinistra, è possibile accendere il bruciatore accanto ad esso.

5. Accendere i restanti bruciatori in sequenza da sinistra a destra.

6. Una volta acceso, la potenza del bruciatore può essere regolata spingendo verso il basso e ruotando la manopola

di regolazione in senso antiorario in una qualsiasi posizione compresa tra la potenza massima e la potenza minima. Bruciatore laterale (se del caso):

1. Sollevare il coperchio prima di accendere il barbecue.

2. Qualora l’accenditore non dovesse funzionare, usare un fiammifero per accendere il bruciatore.

Dopo l’uso, interrompere l’alimentazione del gas azionando l’interruttore del regolatore o la valvola della bombola. In caso di riflusso del gas con barbecue acceso, ruotare tutte le manopole, la valvola della bombola e l’interruttore del regolatore in posizione “O”. Attendere 5 minuti prima di tentare nuovamente l’accensione del barbecue. Se il problema persiste dopo l’accensione, rivolgersi al fornitore di gas, al rivenditore dove è stato acquistato il barbecue o un servizio di assistenza. Non cercare di risolvere il problema da soli, in quanto si potrebbero causare gravi danni a persone e/o cose. Il diametro consigliato per l’utilizzo sul bruciatore laterale è di circa 180-220 mm. Prima di riporre il barbecue, rimuovere il grasso utilizzando un panno umido imbevuto di una soluzione di acqua e sapone. Conservare il barbecue in un luogo pulito e asciutto. Non conservare la bombola del gas in un luogo chiuso. Conservare la bombola in un luogo ben ventilato, al riparo dalla luce solare. COLLEGAMENTO DELLA BOMBOLA DEL GAS AL BARBECUE Il barbecue è adatto esclusivamente all’uso con butano o propano a bassa pressione ed è dotato di un apposito regolatore a bassa pressione collegato da un tubo flessibile. Il tubo flessibile deve essere attaccato al regolatore e al barbecue mediante appositi morsetti applicati sul tubo flessibile. Il barbecue è progettato per funzionare con un regolatore a 28 mbar per butano o un regolatore a 37 mbar per propano o un regolatore a 37 mbar per miscele di butano/propano o un regolatore a 50 mbar per miscele di butano/propano o un regolatore a 30 mbar per miscele di butano/propano. Usare un regolatore compatibile certificato BSEN 16129. Rivolgersi al proprio fornitore di GPL per ottenere informazioni sul regolatore più adatto per la bombola del gas. VERIFICARE L’EVENTUALE PRESENZA DI PERDITE DI GAS PRIMA DELL’USO Non utilizzare fiamme libere per controllare eventuali perdite di gas. Utilizzare sempre una soluzione di acqua e sapone.

CONTROLLO PERDITE DI GAS

Preparare 100 g scarsi di soluzione mescolando 1 parte di detersivo per piatti e 3 parti di acqua. Assicurarsi che la valvola sia spenta. Collegare il regolatore alla bombola e la valvola ON/OFF al bruciatore, assicurarsi che i raccordi siano saldi e accendere il gas. Distribuire la soluzione di acqua e sapone sul tubo flessibile e su tutti i raccordi. La formazione di bolle indica la presenza di una perdita di gas che deve essere riparata prima dell’uso. Ripetere il controllo dopo aver riparato la perdita. Spegnere il gas azionando la valvola della bombola dopo aver IT50

effettuato il controllo. Se la perdita di gas individuata non può essere riparata, non tentare di ripararla ma rivolgersi al proprio fornitore di gas.

REGOLATORE E TUBO FLESSIBILE

Usare solo regolatori e tubi flessibili adatti all’utilizzo con GPL alle pressioni suindicate (si veda pagina 2). La durata stimata del regolatore è di 10 anni. Si consiglia di sostituire il regolatore entro 10 anni dalla data di produzione. L’utilizzo di un regolatore o tubo flessibile non idoneo è pericoloso; verificare sempre di avere tutto il necessario prima di accendere il barbecue. Il tubo flessibile utilizzato deve essere conforme agli standard previsti nello Stato di utilizzo. La lunghezza del tubo flessibile non deve superare gli 1,5 metri. Un tubo flessibile usurato o danneggiato deve essere sostituito. Assicurarsi che il tubo flessibile non sia ostruito o difettoso e non sia in diretto contatto con un qualsiasi componente del barbecue diverso dal raccordo. Il tubo flessibile non deve essere attorcigliato o danneggiato quando è collegato alla bombola del gas. Nessuna parte del tubo flessibile deve toccare alcun componente del barbecue. Posizionare la bombola a sinistra dietro al barbecue alla distanza massima consentita dalla lunghezza del tubo flessibile.

CONSERVAZIONE DEL BARBECUE

La conservazione del barbecue all’interno è consentita solo se la bombola è scollegata e rimossa dal barbecue. Quando il barbecue non viene usato per un certo periodo di tempo, deve essere conservato in un luogo asciutto e pulito.

Il diametro massimo e l’altezza massima della bombola sono rispettivamente di 310 mm e 500 mm, come indicato nella Figura 1. Legenda 1: diametro massimo 2: altezza massima La bombola del gas deve essere maneggiata e appoggiata alle superfici con cura. Se il barbecue non è in funzione, la bombola deve essere scollegata. Sostituire il tappo protettivo della bombola dopo averla scollegata dal barbecue. Le bombole devono essere conservate all’aperto, in posizione verticale, lontano dalla portata dei bambini. La bombola non deve mai essere conservata in luoghi dove la temperatura può superare i 50°C. Non conservare la bombola vicino a fiamme, fiammelle pilota o altre fonti di accensione. NON FUMARE. Fare attenzione al momento di posizionare la bombola nell’apposito spazio; assicurarsi che il tubo flessibile collegato alla bombola non entri in contatto con le superfici calde. Assicurarsi che la bombola rimanga in posizione durante questa operazione. Non conservare mai una bombola di riserva insieme ad altre bombole. Non bloccare l’accesso alla valvola della bombola. Avvertenza: Spegnere la bombola del gas in presenza di odore di gas. Figura 151

PULIZIA E MANUTENZIONE

AVVERTENZA: Tutte le operazioni di pulizia e manutenzione devono essere eseguite quando il barbecue è freddo e con la bombola del gas spenta. PULIZIA Lasciare acceso il barbecue con la griglia dopo ogni utilizzo (per circa 15 minuti) per ridurre al minimo i residui di cibo. SUPERFICI ESTERNE Usare una soluzione di detergente non aggressivo o bicarbonato di sodio e acqua calda. Un detergente non abrasivo in polvere può essere utilizzato sulle macchie ostinate e risciacquato con acqua. Se la superficie interna del coperchio del barbecue assomiglia alla pittura che si scrosta, i residui di cibo e grasso si sono carbonizzati e si stanno staccando. Pulire a fondo con una soluzione potente di acqua calda e sapone. Sciacquare con acqua e lasciare asciugare perfettamente. NON USARE DETERGENTI SPECIFICI PER LA PULIZIA DEL FORNO

SUPERFICIE INTERNA DELLA CALDAIA

Rimuovere i residui utilizzando una spazzola, un raschietto e/o una spugna abrasiva e lavare con una soluzione di acqua e sapone. Sciacquare con acqua e lasciare asciugare.

SUPERFICI IN PLASTICA

Lavare con un panno morbido e una soluzione di acqua calda e sapone. Sciacquare con acqua. Non usare detergenti abrasivi, sgrassatori o detergenti concentrati per barbecue sulle parti in plastica. GRIGLIA Usare una soluzione di acqua e sapone. Un detergente non abrasivo in polvere può essere utilizzato sulle macchie ostinate e risciacquato con acqua. VASSOIO RACCOGLIGRASSO Non estrarre il vassoio raccogligrasso quando il barbecue è in funzione. Estrarre il vassoio raccogligrasso prima di pulirlo. BRUCIATORI Spegnere il gas azionando la manopola di regolazione e scollegare la bombola. Rimuovere le griglie e gli spargifiamma quando sono freddi. Pulire il bruciatore con una spazzola morbida o soffiare aria compressa e pulire con un panno. Pulire eventuali ostruzioni con uno scovolino o un filo rigido (ad esempio, una graffetta aperta). Verificare che il bruciatore non sia danneggiato (crepe o fori). Se il bruciatore risulta danneggiato, sostituirlo con uno nuovo. Riposizionare il bruciatore, verificare che gli orifizi della valvola del gas siano posizionati correttamente e fissati nella valvola di ingresso del bruciatore (venturi). In alcuni casi nel barbecue potrebbe verificarsi il riflusso del gas dovuto alla presenza di un insetto all’interno della sezione venturi del bruciatore o di un ragno che tesse la propria ragnatela all’interno del bruciatore. Il problema può essere risolto inserendo uno scovolino all’interno della sezione venturi del bruciatore e facendolo scorrere per tutta la lunghezza del bruciatore. Se il problema persiste, rivolgersi al proprio fornitore di gas. IT52

MANUTENZIONE ANNUALE Il barbecue a gas deve essere ispezionato annualmente da un servizio di assistenza autorizzato. MAGGIORI INFORMAZIONI Per maggiori informazioni e video di istruzioni, visita il sito jamieoliverbbq.com.53

Oltre alla garanzia fornita dal punto vendita dove è stato acquistato il presente prodotto, Jamie Oliver BBQ garantisce che, qualora siano riscontrati difetti di materiale o di lavorazione entro i termini previsti dalla garanzia a decorrere dalla data di acquisto da parte dell’acquirente, saranno forniti i pezzi di ricambio necessari. Quanto sopra indicato è valido solo se: a. il barbecue è stato usato in normali condizioni di utilizzo per scopi domestici, b. il barbecue non è stato soggetto ad alterazioni o riparazioni effettuate da personale non autorizzato, c. il barbecue è stato conservato in un luogo asciutto per tutto il periodo invernale, d. il barbecue non è stato danneggiato, e. è disponibile un documento valido attestante l’acquisto, f. la garanzia del barbecue è stata registrata come previsto dalle istruzioni. Garanzia fornita per ciascun componente del barbecue a gas:

• Garanzia bruciatore Jamie Oliver 10 anni

• Garanzia telaio Jamie Oliver 5 anni

• Garanzia coperchio Jamie Oliver 3 anni

• Garanzia griglia Jamie Oliver 3 anni

• Garanzia accenditore Jamie Oliver 2 anni

• Tutte le altre componenti 1 anno La presente garanzia non copre: a. idifetti ai componenti dovuti a ruggine, corrosione, ossidazione o scolorimento causati dall’umidità o dal calore eccessivo, b. la manodopera o le spese dovute alla manodopera, c. la normale usura, i graffi o la disostruzione dei condotti, d. l’incuria o l’uso improprio del prodotto, e. l’uso del combustibile sbagliato, f. l’uso contrario alle istruzioni presenti nel manuale d’uso. g. danni al regolatore, al tubo flessibile e ai morsetti, h. le parti deperibili quali le batterie (se del caso). La presente garanzia non pregiudica in alcun modo i diritti del consumatore stabiliti per legge. La garanzia si applica a livello globale. Jamie Oliver BBQ si riserva il diritto di modificare il prodotto senza preavviso. Se il modello non è più disponibile, si valuterà una sostituzione o una soluzione alternativa. La validità della garanzia (per una durata massima di 10 anni per alcuni componenti) è soggetta alla registrazione della stessa entro 30 giorni dalla data di acquisto. Per beneficiare della GARANZIA è necessario registrarsi on-line sul sito www. jamieoliverbbq.com o compilare i campi obbligatori del modulo a sé stante REGISTRATI ORA, e inviarlo a Jamie Oliver BBQ Registration. Per presentare un reclamo è necessario scaricare l’apposito modulo dal sito www.jamieoliverbbq.com, o scrivere a Jamie Oliver BBQ Helpline, Einsteinweg 5, 3752 LW Bunschoten, PO Box 214, 3750 GE Bunschoten, Paesi Bassi, per ricevere il modulo. Il reclamo deve contenere: a. una copia leggibile del documento attestante l’acquisto/la vendita (con indicazione di: data di acquisto, modello e punto vendita), b. nome e numero del modello di barbecue, c. data di acquisto, d. nome del punto vendita e località o altre informazioni, come acquisto on-line, e. fotografie di tutte le parti danneggiate elencate nel reclamo. Conservare il presente documento in un luogo sicuro. IT54
