MANUALE UTENTE MicroSet 40x1024x BRESSER

Istruzioni per l’uso

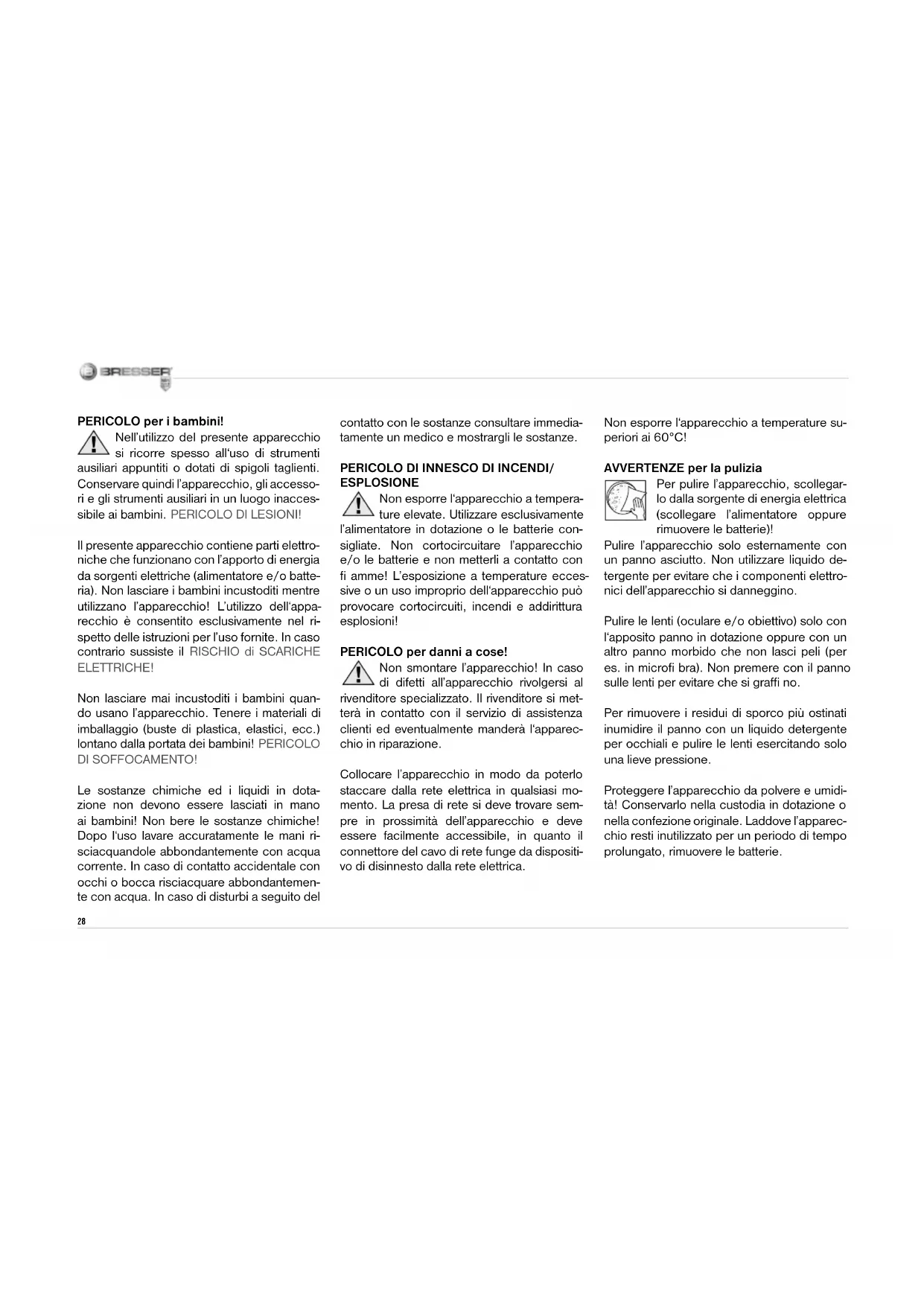

ESPLOSIONE Non esporre l‘apparecchio a tempera- ture elevate. Utilizzare esclusivamente l’alimentatore in dotazione o le batterie con- sigliate. Non cortocircuitare l’apparecchio e/o le batterie e non metterli a contatto con fi amme! L’esposizione a temperature ecces- sive o un uso improprio dell‘apparecchio può provocare cortocircuiti, incendi e addirittura esplosioni! PERICOLO per danni a cose! Non smontare l’apparecchio! In caso di difetti all’apparecchio rivolgersi al rivenditore specializzato. Il rivenditore si met- terà in contatto con il servizio di assistenza clienti ed eventualmente manderà l‘apparec- chio in riparazione. Collocare l’apparecchio in modo da poterlo staccare dalla rete elettrica in qualsiasi mo- mento. La presa di rete si deve trovare sem- pre in prossimità dell’apparecchio e deve essere facilmente accessibile, in quanto il connettore del cavo di rete funge da dispositi- vo di disinnesto dalla rete elettrica. Non esporre l‘apparecchio a temperature su- periori ai 60°C! AVVERTENZE per la pulizia Per pulire l’apparecchio, scollegar- lo dalla sorgente di energia elettrica (scollegare l’alimentatore oppure rimuovere le batterie)! Pulire l’apparecchio solo esternamente con un panno asciutto. Non utilizzare liquido de- tergente per evitare che i componenti elettro- nici dell’apparecchio si danneggino. Pulire le lenti (oculare e/o obiettivo) solo con l‘apposito panno in dotazione oppure con un altro panno morbido che non lasci peli (per es. in microfi bra). Non premere con il panno sulle lenti per evitare che si graffi no. Per rimuovere i residui di sporco più ostinati inumidire il panno con un liquido detergente per occhiali e pulire le lenti esercitando solo una lieve pressione. Proteggere l’apparecchio da polvere e umidi- tà! Conservarlo nella custodia in dotazione o nella confezione originale. Laddove l’apparec- chio resti inutilizzato per un periodo di tempo prolungato, rimuovere le batterie.29

SMALTIMENTO Smaltire i materiali di imballaggio dopo averli suddivisi. Per informazioni sul corretto smaltimento, si prega di rivolgersi all‘azienda municipale che si occupa dello smaltimento dei rifi uti o all’uffi cio pubblico competente. Non gettare apparecchi elettrici nei comuni rifi uti domestici! Secondo la direttiva europea 2002/96/ CE sulle apparecchiature elettriche ed elet- troniche e ai sensi della legge nazionale che la recepisce, gli apparecchi elettrici devono essere differenziati e smaltiti separatamente per poter essere trattati e riciclati nel rispetto dell’ambiente. Le batterie scariche, anche quelle ricari- cabili, devono essere smaltite dal consu- matore presso gli appositi punti di raccolta. Per maggiori informazioni sullo smaltimen- to di apparecchi o batterie, prodotti dopo il

01.06.2006, rivolgersi all‘azienda municipale

che si occupa dello smaltimento dei rifi uti o all’uffi cio pubblico competente. Dichiarazione di conformità CE Bresser GmbH ha redatto una “di- chiarazione di conformità” in linea con le disposizioni applicabili e le rispettive norme. Su richiesta, è visionabile in qualsiasi momento.30 Il tuo microscopio comprende le seguenti parti (fi g. 1-6): 1 Oculare a largo campo WF 10x 2 Oculare a largo campo WF 16x 3 Lente di Barlow 4 Compartimento per Accessori opzionali 5 Portaoculari 6 Testa del microscopio 7 Vite di regolazione 8 Revolver portaobiettivi 9 Obiettivo 10 Clip di fi ssaggio 11 Tavolino portaoggetti 12 Illuminazione a LED (illuminazione dal basso) 13 Base del microscopio 14 Ruota selettrice per l’illuminazione 15 Vano batterie (3x AA) 16 Ruota della messa a fuoco 17 Filtri a disco colorati 18 Illuminazione a LED (illuminazione dall’al- to) 19 Compartimento per Accessori opzionali

5 vetrini portaoggetti, 10 coprivetrini e 5 preparati permanenti in custodia di plastica 21 Preparati: a) Lievito b) Mezzo di inclusione per preparati c) Sale marino d) Uova di gamberetto 22 Supporto Smartphone 23 Microtomo 24 Schiuditoio per gamberetti 25 Pinzetta 26 Pipetta 27 Valigetta per il trasporto Dove è meglio posizionare il mio microscopio? Prima di montare il microscopio controlla se il tavolo o il piano sul quale lo vuoi appoggiare è stabile e solido. Inoltre, ci deve essere una presa elettrica a portata di mano perché per l‘illuminazione del microscopio serve la corrente (220-230 V). Come si accende e si spegne l‘illumina- zione elettrica a LED? Per far funzionare la luce del tuo microscopio ti serve il trasformatore con la spina e il cavo per il collegamento alla rete di alimentazione elettrica (fi g. 6,22). Collega prima il connetto- re piccolo del cavo alla presa elettrica situata sul retro del microscopio (fi g. 1,15). Succes- sivamente inserisci la spina grande nella pre- sa elettrica. Il microscopio è dotato di due lampade. Non sono lampadine ad incandescenza, ma dei moderni diodi luminosi (LED). La prima lam- pada illumina il preparato dal basso, mentre la seconda lo illumina dall’alto. (A proposito: per “preparato“ in microscopia si intende l’ogget- to che vuoi osservare, detto anche “oggetto“.) Puoi utilizzare una sola delle due lampade e anche tutte due insieme. Per selezionare la lampada o le lampade usa la ruota selettrice (fi g. 1,14). Sulla ruota sono riportati i numeri romani: I, II e III. Se selezioni il numero … I la luce proviene solo dal basso (luce passante o trasmessa); II la luce proviene solo dall’alto (luce incidente o rifl essa); III il preparato è illuminato da entrambe le lampade. Per gli oggetti trasparenti (microscopia in luce trasmessa) è meglio selezionare il numero I. Per osservare corpi solidi e opachi (micro- scopia in luce rifl essa) è meglio selezionare il numero II. Per oggetti semi-trasparenti è me- glio selezionare il numero III. La modalità di funzionamento III non è consi- gliabile per oggetti trasparenti posti su vetrini, poiché si possono creare dei rifl essi sul vetri- no che disturbano l’osservazione. A che cosa servono i fi ltri a disco colorati? I fi ltri a disco colorati (fi g. 1,17) si trovano sotto il tavolino portaoggetti del microscopio (1,11).31

I fi ltri colorati servono per osservare prepara- ti di colore molto chiaro o trasparente. Puoi scegliere uno dei diversi colori. Le parti che compongono gli oggetti incolori e trasparenti (ad es. granelli di amido, organismi unicellula- ri) possono essere così meglio riconoscibili. Come si regola il microscopio in modo corretto? Per prima cosa allenta la vite (fi g. 1,7) e gira la testa del microscopio (fi g. 1,6) in una posizio- ne nella quale puoi osservare al microscopio comodamente. Inizia sempre le tue osservazioni con l’ingran- dimento più basso. Abbassa completamente il tavolino portaog- getti (fi g. 1,11) del microscopio. Successiva- mente, gira il revolver portaobiettivi (fi g. 1,8) fi nché non l’obiettivo con l’ingrandimento più basso (obiettivo 4x) non scatterà in posizio- ne. Informazione importante: Prima di cambiare l’obiettivo, devi sempre abbassare completamente il tavolino por- taoggetti (fi g. 1,11). In questo modo eviterai eventuali danneggiamenti degli obiettivi! Inserisci ora l’oculare 10x (fi g. 1,1) nella lente di Barlow (fi g. 1,3). Assicurati che la lente di Barlow non sia solle- vata (fi g. 2), ma che sia invece ben inserita nel portaoculare (fi g. 1,5). Come si osservano i preparati? Dopo aver selezionato l’illuminazione adatta segui il seguente procedimento di base: Comincia sempre con un’osservazione sem- plice con l’ingrandimento più basso. In que- sto modo è più facile centrare correttamente l’oggetto e mettere bene a fuoco l‘immagine. Quanto maggiore è l’ingrandimento, tanta più luce ti serve per ottenere una buona qualità dell‘immagine. Inserisci uno dei vetri- ni preparati (fi g. 6,20) direttamente sotto l’obiettivo sul tavolino portaoggetti (fi g. 3). L’oggetto da osservare deve essere posizio- nato esattamente sopra l’illuminazione (fi g. 1,12). Successivamente, guarda attraverso l‘oculare (fi g. 1,1) e gira con cautela la ruota della mes- sa a fuoco (fi g. 1,16) fi nché l’immagine non apparirà nitida. Ora puoi usare un ingrandimento maggiore. Per cambiare l’ingrandimento estrai lenta- mente la lente di Barlow (fi g. 1,3) dal portao- culare (fi g. 1,5). Quando la lente di Barlow è quasi completamente estratta, l’ingrandimen- to è pressoché raddoppiato rispetto a quello iniziale. Se vuoi usare ingrandimenti ancora maggiori, inserisci l’oculare 16 x (fi g. 1,2) e gira il re- volver portaobiettivi (fi g. 1,8) selezionando un altro obiettivo (10x oppure 40x). Avvertenza importante: Non sempre l’ingrandimento maggiore ti con- sente di vedere meglio un preparato! Ricorda: Tutte le volte che cambi l’ingrandimento (cam- biando l’oculare oppure l‘obiettivo, estraendo la lente di Barlow) l‘immagine deve essere nuovamente messa a fuoco con l‘apposita ruota (fi g. 1,16). Ricorda inoltre di procede- re con molta cautela. Se abbassi il tavolino portaoggetti troppo velocemente l’obiettivo può entrare in contatto con il vetrino e dan- neggiarsi! Fig. 3

B/C32 Quale illuminazione è la migliore per quale preparato? Con questo microscopio, cosiddetto “a luce rifl essa e luce trasmessa”, è possibile osser- vare oggetti trasparenti, semi-trasparenti e opachi. L’immagine dell’oggetto osservato viene “tra- sportata”, per così dire, dalla luce. Quindi l’illuminazione giusta è decisiva per poter ve- dere bene! Se osservi un oggetto opaco (per es. un in- setto, delle parti di piante, pietre, monete, ecc.) la luce cade sull’oggetto. La superfi cie dell’oggetto rifl ette la luce che passa attraverso l’obiettivo e l’oculare (che svolgono una funzione di ingrandimento) e ar- riva al tuo occhio. Questo tipo di microscopia è chiamata “microscopia in luce rifl essa”. Nel caso degli oggetti trasparenti, invece, (per es. gli organismi unicellulari) la luce il- lumina l’oggetto da sotto mediante l’apertura situata nel tavolino portaoggetti e attraversa quindi l’oggetto. La luce che passa attraverso l’oggetto prose- gue attraverso l’obiettivo e l’oculare, dove av- viene l’ingrandimento, e arriva al tuo occhio. Questo tipo di microscopia è detta “micro- scopia in luce trasmessa”. Molti microrganismi che vivono nell’acqua, molte parti di piante e di insetti o animali sono, per loro natura, trasparenti. Altri oggetti, inve- ce, devono essere preparati nel modo giusto. Ciò signifi ca che li dobbiamo rendere traspa- renti con un pretrattamento o facendo pene- trare delle sostanze idonee (mezzi) oppure ta- gliandoli in fettine sottilissime (taglio manuale o con il microtomo) per poterli osservare. Nei paragrafi che seguono ti verrà spiegato come fare. Come si realizzano delle sezioni sottili di preparato? Ti raccomandiamo di eseguire queste ope- razioni con l’aiuto dei tuoi genitori o sotto la sorveglianza di un adulto. Come abbiamo già detto, alcuni oggetti van- no preparati per poter essere osservati ed un metodo di preparazione consiste nel tagliare l‘oggetto in fettine sottili. Per raggiungere i mi- gliori risultati è necessario usare della cera o della paraffi na. Prendi una candela. Riscalda la cera in un pentolino sul fuoco di un fornello. Immergi l’oggetto più volte nella cera liquida. Aspetta fi nché la cera non si sarà indurita. Con il microtomo (fi g. 6, 23) o un coltello/ bisturi taglia ora l’oggetto avvolto nella cera in fette sottilissime. Le fettine saranno poi mes- se su un vetrino portaoggetti e coperte con un coprivetrino. Come posso realizzare i miei preparati? Fig. 7 Fig. 8

Prendi l’oggetto che vuoi osservare e mettilo su un vetrino portaoggetti (fi g. 6,20). Con la pipetta (fi g. 7,26) aggiungi una goccia di ac- qua distillata facendola cadere sull’oggetto (fi g. 7). Metti un coprivetrino in verticale ac- canto alla goccia per farla defl uire lungo il bordo del coprivetrino. Successivamente ab- bassa lentamente il coprivetrino sulla goccia d‘acqua (fi g. 8). Informazione importante: Il mezzo di inclusione (fi g. 6,21b) compreso nella dotazione del microscopio serve a rea- lizzare i preparati permanenti. Puoi utilizzarlo al posto dell’acqua distillata. Se desideri con- servare per lungo tempo l’oggetto sul vetrino utilizza il mezzo di inclusione indurente.33

Supporto Smartphone Il titolare smartphone (22) verrà allegato all’oculare. Le ventose devono essere puliti e privi di pol- vere e sporcizia. Una leggera umidifi cazione è utile. Ora premete il vostro smartphone sul piastra di supporto e assicurarsi che sia fi ssata correttamente. Come un backup, è necessario fi ssarlo con il cinturino in gomma in dotazione. Smartphone con una superfi cie ruvida detengono meno buono di smart- phone con una superfi cie liscia. Ora avviare l’applicazione Fotocamera. La telecamera deve trovarsi appena sopra l’oculare. Centrare lo smartphone esattamente sopra l’oculare, in modo da l’immagine può essere vista esattamente centrata sullo scher- mo. In alcuni casi è necessario regolare con la funzione di zoom per visualizzare l’immagine a schermo intero. Un ombreggiatura luce ai bordi è possibile. Prendere lo smartphone con cautela il supporto dopo l’uso. NOTA: Assicurarsi che lo smartphone non può scivolare fuori dal supporto. Bresser GmbH non si assume alcuna responsabilità per eventuali danni causati da uno smartphone caduto. Eliminazione dei problemi Problema Soluzione Non si vede nessuna immagine

• Attivare l’illuminazione

• Regolare nuova- mente la messa a fuoco L’immagine sfarfalla (osservazione con MicrOculare opzi- onali) = la frequenza di aggiornamento dell’immagine del monitor è insuffi ci- ente
