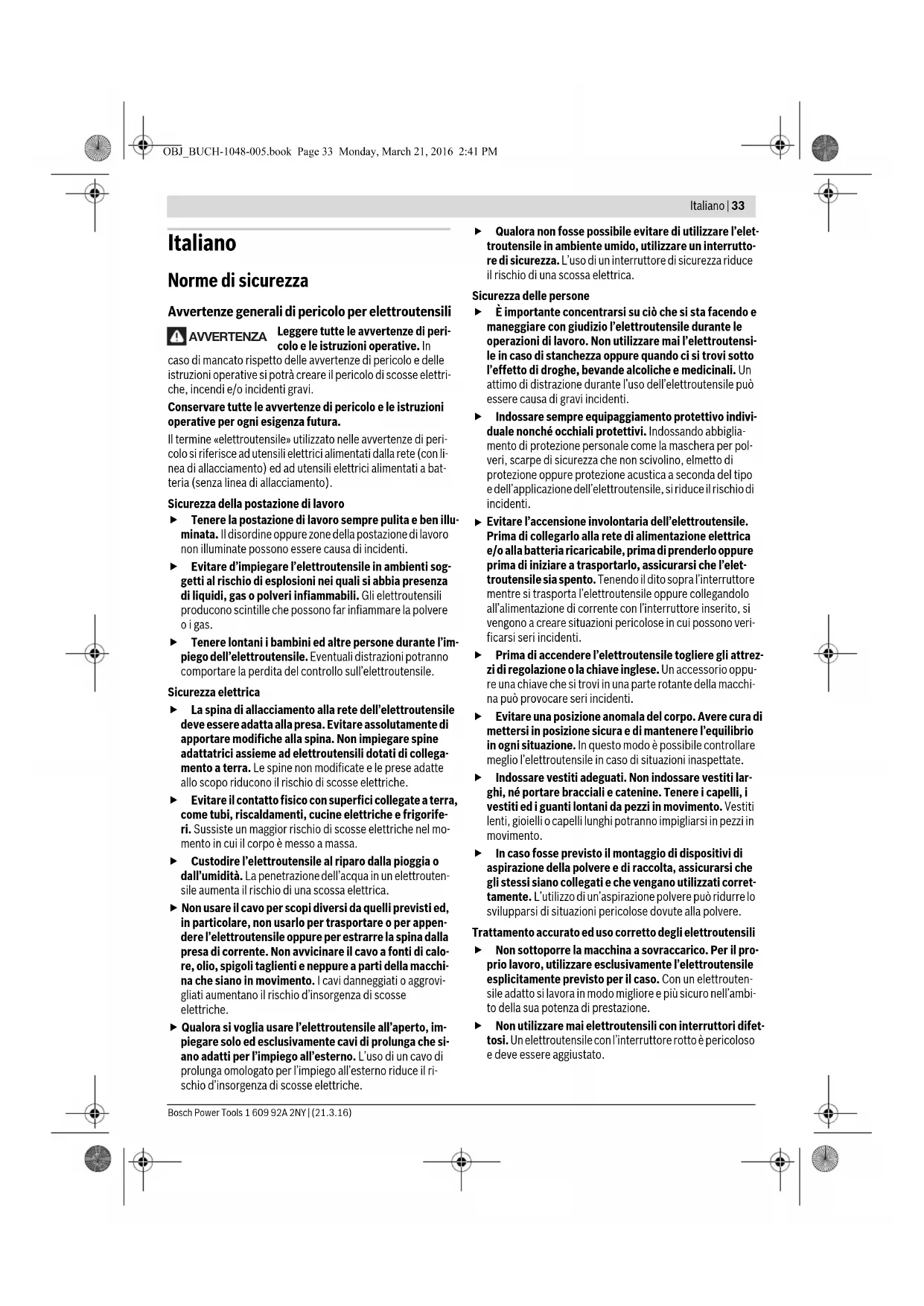

Evitare l’accensione involontaria dell’elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l’elet- troutensile sia spento. Tenendo il dito sopra l’interruttore mentre si trasporta l’elettroutensile oppure collegandolo all’alimentazione di corrente con l’interruttore inserito, si vengono a creare situazioni pericolose in cui possono veri- ficarsi seri incidenti. Prima di accendere l’elettroutensile togliere gli attrez- zi di regolazione o la chiave inglese. Un accessorio oppu- re una chiave che si trovi in una parte rotante della macchi- na può provocare seri incidenti. Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l’equilibrio in ogni situazione. In questo modo è possibile controllare meglio l’elettroutensile in caso di situazioni inaspettate. Indossare vestiti adeguati. Non indossare vestiti lar- ghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati corret- tamente. L’utilizzo di un’aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere. Trattamento accurato ed uso corretto degli elettroutensili Non sottoporre la macchina a sovraccarico. Per il pro- prio lavoro, utilizzare esclusivamente l’elettroutensile esplicitamente previsto per il caso. Con un elettrouten- sile adatto si lavora in modo migliore e più sicuro nell’ambi- to della sua potenza di prestazione. Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l’interruttore rotto è pericoloso e deve essere aggiustato. AVVERTENZA OBJ_BUCH-1048-005.book Page 33 Monday, March 21, 2016 2:41 PM34 | Italiano 1 609 92A 2NY | (21.3.16) Bosch Power Tools Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l’elettroutensile possa essere messo in funzione invo- lontariamente. Quando gli elettroutensili non vengono utilizzati, con- servarli al di fuori del raggio di accesso di bambini. Non fare usare l’elettroutensile a persone che non siano abi- tuate ad usarlo o che non abbiano letto le presenti istru- zioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza. Eseguire la manutenzione dell’elettroutensile operan- do con la dovuta diligenza. Accertarsi che le parti mobi- li della macchina funzionino perfettamente, che non s’inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell’elettroutensile stesso. Prima di iniziare l’impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elet- troutensili la cui manutenzione è stata effettuata poco ac- curatamente. Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s’inceppano meno frequentemente e sono più facili da condurre. Utilizzare l’elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre atte- nendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L’impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza Fare riparare l’elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguar- data la sicurezza dell’elettroutensile. Avvertenze di sicurezza per minismerigliatrici angolari Istruzioni di sicurezza generali per operazioni di levigatu- ra e di levigatura con carta vetrata Questo elettroutensile è previsto per essere utilizzato come levigatrice e levigatrice con carta vetrata. Atte- nersi a tutte le indicazioni di sicurezza, istruzioni, illu- strazioni e dati che vengono forniti insieme all’elettro- utensile. In caso di mancata osservanza delle seguenti istruzioni vi è pericolo di provocare una scossa elettrica, di sviluppare incendi e/o lesioni gravi. Questo elettroutensile non è adatto per lavori con spaz- zole metalliche, operazioni di lucidatura e troncatura. Utilizzando l’elettroutensile per applicazioni non esplicita- mente previste per lo stesso, possono verificarsi situazioni pericolose e lesioni. Non utilizzare nessun accessorio che la casa costruttri- ce non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un ac- cessorio possa essere fissato al Vostro elettroutensile non è una garanzia per un impiego sicuro. Il numero di giri nominale degli accessori di levigatura dovrà essere almeno pari al numero di giri massimo ri- portato sull’elettroutensile. Se utilizzati ad un numero di giri superiore a quello nominale, gli accessori di levigatura possono spezzarsi e proiettare parti. Il diametro esterno e lo spessore dell’accessorio do- vranno rientrare nella capacità nominale dell’elettrou- tensile. Gli accessori non correttamente dimensionati non possono essere adeguatamente controllati. Mole abrasive, rulli abrasivi o altri accessori dovranno corrispondere esattamente al mandrino portamola, o alla pinza portautensili, dell’elettroutensile impiegato. Utensili accessori non esattamente corrispondenti all’at- tacco dell’elettroutensile ruotano in modo non uniforme, generano forti vibrazioni e possono far perdere il controllo dell’utensile stesso. Se montati su mandrino, dischi, rulli abrasivi, lame o al- tri accessori andranno completamente inseriti nell’ap- posita bussola o pinza di serraggio. In caso di serraggio inadeguato del mandrino, o di sbalzo eccessivo del disco, il disco montato potrebbe distaccarsi e venire proiettato a velocità elevata. Non utilizzare mai accessori danneggiati. Prima di ogni utilizzo, verificare che utensili accessori come mole abrasive non presentino scheggiature o screpolature; che i rulli abrasivi non presentino screpolature, usura o forte logoramento e che le spazzole metalliche non pre- sentino fili distaccati o spezzati. Qualora l’elettrouten- sile oppure l’accessorio cadessero, verificare che non risultino danneggiati oppure utilizzare un accessorio in perfette condizioni. Una volta controllato ed inserito l’utensile, mantenersi e mantenere le persone circo- stanti all’esterno del piano di rotazione dell’utensile ac- cessorio e lasciar funzionare l’elettroutensile per un minuto al massimo numero di giri. Gli accessori danneg- giati si rompono per lo più durante questo periodo di pro- va. Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera comple- ta, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli oc- chi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipol- vere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l’applicazione. Espo- nendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito. OBJ_BUCH-1048-005.book Page 34 Monday, March 21, 2016 2:41 PMItaliano | 35 Bosch Power Tools 1 609 92A 2NY | (21.3.16) Avere cura di evitare che altre persone possano avvici- narsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbi- gliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di la- voro. Tenere l’utensile esclusivamente per le superfici isola- te dell’impugnatura qualora venissero effettuati lavori durante i quali l’utensile accessorio potrebbe venire a contatto con cavi sotto tensione nascosti o il proprio cavo di collegamento. Il contatto con un cavo sotto ten- sione può trasmettere la tensione anche alle parti metalli- che dell’elettroutensile, causando una scossa elettrica. All’avvio dell’elettroutensile, trattenerlo adeguata- mente. Quando l’elettroutensile sale al massimo numero di giri, la coppia di reazione del motore può far ruotare l’elettroutensile stesso. Laddove possibile, utilizzare morsetti per fissare il pez- zo in lavorazione. Durante l’utilizzo non tenere in alcun caso un piccolo pezzo in lavorazione in una mano e l’elettroutensile nell’altra. Serrando i piccoli pezzi in la- vorazione si avranno entrambe le mani libere, per poter meglio controllare l’elettroutensile. Nel taglio di pezzi a se- zione circolare, come tasselli in legno, materiale in barre o tubi, essi tendono a ruotare e l’utensile accessorio rischia quindi di incepparsi e proiettarsi sull’utilizzatore. Mantenere sempre il cavo di collegamento a distanza da utensili accessori in rotazione. Qualora si perda il con- trollo sull’utensile, il cavo di collegamento potrebbe venire tranciato o restare intrappolato e una mano o un braccio dell’utilizzatore potrebbe restare intrappolata/-o nell’uten- sile accessorio. Non riporre in alcun caso l’elettroutensile prima che l’accessorio si sia completamente arrestato. L’accesso- rio in rotazione potrebbe incepparsi sulla superficie, cau- sando la perdita di controllo dell’elettroutensile. Dopo la sostituzione di utensili accessori, o dopo rego- lazioni sull’elettroutensile, serrare saldamente il dado della pinza portautensili, il mandrino portautensili o al- tri elementi di fissaggio. Elementi di fissaggio non serrati possono spostarsi in modo inatteso e far perdere il control- lo dell’utensile; componenti in rotazione non fissati verran- no proiettati con violenza all’esterno. Mai trasportare l’elettroutensile mentre questo doves- se essere ancora in funzione. Attraverso un contatto ca- suale l’utensile in rotazione potrebbe fare presa sugli indu- menti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. Pulire regolarmente le feritoie di ventilazione dell’elet- troutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. Non utilizzare mai l’elettroutensile nelle vicinanze di materiali infiammabili. Le scintille possono far prendere fuoco questi materiali. Non utilizzare mai accessori che richiedano refrigeran- ti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo I contraccolpi sono reazioni improvvise causate dall’intrap- polamento o dall’inceppamento di un disco, nastro abrasi- vo o spazzola in rotazione o da qualsiasi altro accessorio. L’inceppamento o l’intrappolamento causano un rapido ar- resto dell’accessorio in rotazione, che a sua volta sposta improvvisamente l’elettroutensile fuori controllo in dire- zione opposta alla rotazione dell’accessorio. Ad esempio, se un disco abrasivo viene intrappolato o si in- ceppa nel pezzo in lavorazione, il filo del disco stesso, en- trando nel punto d’inceppamento, potrebbe penetrare nel- la superficie del materiale, facendo improvvisamente risalire il disco o proiettandolo all’esterno. Il disco potreb- be quindi essere lanciato verso l’utilizzatore o in direzione opposta, in base al senso di rotazione del disco nel punto d’inceppamento. In tali condizioni, i dischi abrasivi posso- no anche spezzarsi. I contraccolpi sono causati da un impiego errato dell’elet- troutensile e/o da procedure o condizioni d’impiego non conformi e si possono evitare adottando le precauzioni in- dicate di seguito. Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che permette di compensare le forze di contraccolpo. Pren- dendo misure precauzionali appropriate l’operatore può essere in grado di tenere sotto controllo le forze di contrac- colpo. Operare con particolare attenzione in prossimità di spi- goli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. Non utilizzare lame dentate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del controllo sull’elettroutensile. Condurre sempre l’utensile accessorio nel materiale nella stessa direzione in cui il tagliente esce dal mate- riale stesso (corrispondente alla direzione di espulsio- ne dei trucioli). Condurre l’elettroutensile nella direzione errata provocherebbe la rottura del tagliente dell’utensile accessorio e dal pezzo in lavorazione nonché il trascina- mento dell’elettroutensile in tale direzione di avanzamen- to. Qualora si utilizzino lime rotanti, accertarsi che il pezzo in lavorazione sia sempre serrato correttamente. Tali dischi potrebbero incepparsi nel caso dovessero lieve- mente inclinarsi nell’intaglio, con conseguente pericolo di contraccolpi. Nel caso si inceppi, un disco da taglio gene- ralmente si spezza. Se ad incepparsi è una lima rotante, es- sa potrebbe essere proiettata all’esterno dell’intaglio e l’utilizzatore potrebbe perdere il controllo dell’utensile. OBJ_BUCH-1048-005.book Page 35 Monday, March 21, 2016 2:41 PM36 | Italiano 1 609 92A 2NY | (21.3.16) Bosch Power Tools Istruzioni di sicurezza supplementari per operazioni di levigatura Avvertenze di sicurezza specifiche per operazioni di levigatura Utilizzare esclusivamente gli utensili abrasivi omologa- ti per l’elettroutensile impiegato ed esclusivamente per gli impieghi previsti. Esempio: Mai eseguire opera- zioni di levigatura con la superficie laterale di una mola da taglio. Mole abrasive da taglio diritto sono previste per l’asportazione di materiale con il bordo del disco. Eserci- tando dei carichi laterali su questi utensili abrasivi vi è il pe- ricolo di romperli. Per mole con gambo coniche e diritte con filettatura utilizzare esclusivamente mandrini non danneggiati della grandezza e lunghezza corretta senza sottosqua- dro sulla spalla. Mandrini adatti riducono la possibilità di rottura. Evitare di «inceppare» il disco da taglio e di applicare pressione eccessiva. Non tentare di raggiungere ecces- sive profondità di taglio. Le sollecitazioni eccessive sul disco ne incrementano il carico e la possibilità che il disco stesso subisca torsioni o intrappolamenti all’interno del ta- glio, con conseguente pericolo di contraccolpi o rottura. Evitare di avvicinarsi con la mano alla zona anteriore o posteriore alla mola da taglio in rotazione. Qualora l’operatore allontani la mola da taglio nel pezzo in lavora- zione, un eventuale contraccolpo proietterà l’elettrouten- sile, con la mola in rotazione, direttamente sull’operatore stesso. Qualora il disco resti intrappolato o si inceppi, oppure se occorre interrompere un taglio per qualsiasi ragio- ne, spegnere l’elettroutensile e mantenerlo fermo fino a quando il disco non si sia completamente arrestato. Non tentare in alcun caso di rimuovere il disco da taglio dal taglio stesso mentre il disco è ancora in movimento: ciò potrebbe causare contraccolpi. Ricercare la causa dell’intrappolamento o inceppamento del disco e adottare gli opportuni provvedimenti. Mai rimettere l’elettroutensile in funzione fintanto che esso si trovi ancora nel pezzo in lavorazione. Prima di continuare ad eseguire il taglio procedendo con la do- vuta attenzione, attendere che il disco abrasivo da ta- glio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo. Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasi- vo da taglio diritto che rimane bloccato. Pezzi in lavora- zione di dimensioni maggiori possono piegarsi sotto l’effet- to del proprio peso. Provvedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vi- cinanze del taglio di troncatura che in quelle del bordo. Adottare particolare cautela nell’eseguire «tagli dal pieno» su pareti preesistenti o su altri punti non visibili. La parte sporgente del disco potrebbe tagliare tubazioni del gas o dell’acqua, cavi elettrici o oggetti che possono causare contraccolpi. Assicurare il pezzo in lavorazione. Un pezzo in lavorazio- ne può essere bloccato con sicurezza in posizione solo uti- lizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano. Descrizione del prodotto e caratteri- stiche Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato ri- spetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gra- vi. Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si leg- ge il manuale delle Istruzioni per l’uso. Uso conforme alle norme L’elettroutensile è idoneo per levigare e sbavare materiali me- tallici utilizzando utensili abrasivi al corindone e per lavorare con nastri di levigatura. Componenti illustrati La numerazione dei componenti illustrati si riferisce all’illu- strazione dell’elettroutensile che si trova sulla pagina con la rappresentazione grafica. 1 Pinza di serraggio 2 Filettatura alberino 3 Collare alberino 4 Interruttore di avvio/arresto 5 Impugnatura (superficie di presa isolata) 6 Chiave fissa, apertura della chiave 14 mm* 7 Chiave fissa, apertura della chiave 22 mm* 8 Spazio libero dell’attacco L

*L’accessorio illustrato oppure descritto non è compreso nel volu- me di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Smerigliatrice assiale GGS 18 H Codice prodotto 3 601 B09 2.. Potenza nominale assorbita W 1050 Potenza resa W500 Numero giri nominale min

max. diametro della pinza di serraggio mm 10 Diametro del collare alberino mm 43 max. diametro dell’utensile abrasivo mm 55 I dati sono validi per una tensione nominale [U] di 230 V. In caso di ten-sioni differenti e di modelli specifici dei paesi di impiego, questi dati possono variare. OBJ_BUCH-1048-005.book Page 36 Monday, March 21, 2016 2:41 PMItaliano | 37 Bosch Power Tools 1 609 92A 2NY | (21.3.16) Informazioni sulla rumorosità e sulla vibrazione Valori di emissione acustica rilevati conformemente a EN 60745-2-23. Il livello di pressione acustica stimato A della macchina am- monta a dB(A): livello di rumorosità 88 dB(A); livello di poten- za acustica 99 dB(A). Incertezza della misura K=3 dB. Usare la protezione acustica! Valori complessivi di oscillazione a

(somma vettoriale delle tre direzioni) e incertezza della misura K misurati conforme- mente alla norma EN 60745-2-23: Levigatura della superficie (sgrossatura): a

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme al- la norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni. Il livello di vibrazioni indicato rappresenta gli impieghi princi- pali dell’elettroutensile. Qualora l’elettroutensile venisse uti- lizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il li- vello di vibrazioni può differire. Questo può aumentare sensi- bilmente la sollecitazione da vibrazioni per l’intero periodo di tempo operativo. Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l’apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazio- ni per l’intero periodo operativo. Adottare misure di sicurezza supplementari per la protezione dell’operatore dall’effetto delle vibrazioni come p.es.: manu- tenzione dell’elettroutensile e degli accessori, mani calde, or- ganizzazione dello svolgimento del lavoro. Dichiarazione di conformità Dichiariamo sotto la nostra piena responsabilità che il pro- dotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, fino al 19 aprile 2016: 2004/108/CE, dal 20 aprile 2016: 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 60745-1, EN 60745-2-23, EN 50581. Fascicolo tecnico (2006/42/CE) presso: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montaggio Prima di qualunque intervento sull’elettroutensile estrarre la spina di rete dalla presa. Montaggio degli utensili abrasivi (vedi figura A) – Pulire la filettatura alberino 2 e tutti i componenti da mon- tare. – Tenere ferma la filettatura alberino 2 con la chiave fissa 7 sulla superficie per chiave (apertura della chiave 22 mm). – Allentare la pinza di serraggio 1 con la chiave fissa 6 (aper- tura della chiave 14 mm) ruotando in senso antiorario. – Inserire il gambo della mollettina dell’utensile abrasivo nel- la pinza di serraggio 1 fino all’arresto. – Serrare la pinza di serraggio 1 con la chiave fissa 6 (apertu- ra della chiave 14 mm) ruotando in senso orario. Gli utensili abrasivi devono ruotare perfettamente concentri- ci. Non continuare ad utilizzare utensili abrasivi ovalizzati ben- sì sostituirli oppure ripristinarli con una pietra per affilare (ac- cessorio). Con la pietra per affilare è possibile realizzate dalle forme di base degli utensili abrasivi anche forme speciali che soddisfa- no esigenze specifiche. Non serrare mai la pinza di serraggio quando non è montato un utensile abrasivo. Altrimenti la pinza di ser- raggio può danneggiarsi. Utilizzare esclusivamente mole con gambo con diame- tro del gambo adatto. Una mola con gambo il cui diametro del gambo non corrisponde all’attacco utensile dell’elettro- utensile (vedi «Dati tecnici»), non può essere fissata cor- rettamente e danneggia la pinza di serraggio. L’utensile accessorio dovrà essere serrato per almeno 10 mm. Dallo spazio libero dell’attacco L
