MANUALE UTENTE EN6084JOX ELECTROLUX

Grazie per aver scelto di acquistare questo prodotto Electrolux. Lo abbiamo creato per fornirvi prestazioni impeccabili per molti anni, grazie a tecnologie innovative che vi semplificheranno la vita con funzioni che non troverete sulle normali apparecchiature. Vi invitiamo a dedicare qualche minuto alla lettura per sapere come ottenere il massimo da questo prodotto.

Visitate il nostro sito Web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com

Registrare il vostro prodotto e ricevere un servizio migliore:

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E ASSISTENZA

Utilizzare sempre ricambi originali.

Quando si contatta il Centro di assistenza autorizzato, accertarsi di disporre dei seguenti dati: modello, PNC, numero di serie.

Le informazioni si trovano sulla targhetta matricola.

⚠️ Avvertenza / Attenzione - Informazioni di sicurezza.

i Informazioni e consigli generali.

Informazioni sull'ambiente.

Con riserva di modifiche senza obbligo di preavviso.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile di lesioni e danni derivanti da un'installazione e un uso non corretti dell'apparecchiatura. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

• Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni di età e da adulti con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solo se sorvegliati o istruiti relativamente all'uso dell'apparecchiatura e se hanno capito i rischi associati.
• Non consentire ai bambini di giocare con l'apparecchiatura.
• La pulizia e gli interventi di manutenzione non devono essere eseguiti da bambini senza supervisione.
• Tenere i materiali di imballaggio fuori dalla portata dei bambini.

1.2 Avvertenze di sicurezza generali

• L'apparecchiatura è destinata all'uso domestico e usi simili, ad esempio:
• fattorie, cucine di negozi, uffici e altri ambienti di lavoro
• da clienti di hotel, motel, bed and breakfast e altri ambienti residenziali
• Verificare che le aperture di ventilazione, sia sull'apparecchiatura che nella struttura da incasso, non siano ostruite.
• Non usare dispositivi meccanici o altri mezzi artificiali non raccomandati dal produttore allo scopo di accelerare il processo di sbrinamento.
  • Non danneggiare il circuito refrigerante.
• Non utilizzare apparecchiature elettriche all'interno dei comparti di conservazione degli alimenti, ad eccezione di quelli consigliati dal costruttore.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Non conservare in questa apparecchiatura sostanze esplosive come bombolette spray contenenti un propellente infiammabile.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.
• Se l'apparecchiatura è dotata di un fabbricatore di ghiaccio o un dispenser dell'acqua, riempirlo esclusivamente con acqua potabile.
• Se l'apparecchiatura richiede un collegamento alla rete idrica, collegarla solo a una sorgente d'acqua potabile.
• La pressione dell'acqua in ingresso (minima e massima) deve essere compresa tra 1 bar (0,1 MPa) e 10 bar (1 MPa).

2. ISTRUZIONI PER LA SICUREZZA

2.1 Installazione

AVVERTENZA!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare né utilizzare l'apparecchiatura se danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• Considerato il peso dell'apparecchiatura, prestare sempre attenzione in fase di spostamento della stessa. Indossare sempre guanti di sicurezza.
• Assicurarsi che l'aria possa circolare liberamente attorno all'apparecchiatura.
• Attendere almeno 4 ore prima di collegare l'apparecchiatura all'alimentazione. Questo serve a consentire all'olio di fluire nuovamente nel compressore.

• Non installare l'apparecchiatura in prossimità di radiatori, fornelli, forni o piani cottura.

• La superficie posteriore dell'apparecchiatura deve essere appoggiata alla parete.
  • Non installare l'apparecchiatura dove sia esposta alla luce solare diretta.
  • Non installare questa apparecchiatura in luoghi troppo umidi o freddi, come aggiunte strutturali, garage o cantine.

• Quando si sposta l'apparecchiatura, sollevarla per il bordo anteriore per evitare di graffiare il pavimento.

2.2 Collegamento elettrico

AVVERTENZA!

Rischio di incendio e scosse elettriche.

• L'apparecchiatura deve essere soggetta a una messa a terra.
• Verificare che i dati elettrici riportati sulla targhetta matricola corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.
• Utilizzare sempre una presa elettrica con contatto di protezione corretta- mente installata.

• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare i componenti elettrici (ad es. la spina di alimentazione, il cavo di alimentazione, il compressore). Contattare il Centro di assistenza o un elettricista per sostituire i componenti elettrici.

• Il cavo di alimentazione deve rimanere sotto il livello della spina di alimentazione.
  Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.
  Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

2.3 Uso dell'apparecchiatura

AVVERTENZA!

Rischio di lesioni, scottature o scosse elettriche.

• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Non introdurre apparecchiature elettri - che (ad es. gelatiere) nell'apparecchiatura se non specificamente consentito dal produttore.
• Fare attenzione a non danneggiare il circuito refrigerante. Esso contiene isobutano (R600a), un gas naturale con un alto livello di compatibilità ambientale; tuttavia il gas è infiammabile.
• Nel caso di danno al circuito refrigere - rante, assicurarsi che non si sviluppino fiamme libere e scintille nel locale. Aerare bene l'ambiente.
• Non appoggiare oggetti incandescenti sulle parti in plastica dell'apparecchiatura.
• Non introdurre bevande analcoliche nel vano congelatore, in quanto si verrebbe a creare una pressione nel contenitore della bevanda.
• Non conservare gas e liquidi infiamma - bili nell'apparecchiatura.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.
• Non toccare il compressore o il con - densatore. Sono incandescenti.

• Non togliere o toccare gli oggetti nel vano congelatore con le mani bagnate o umide.

• Non ricongelare del cibo precedente -mente scongelato.

• Attenersi alle istruzioni per la conservazione riportate sulla confezione del cibo surgelato.

2.4 Luce interna

- Il tipo di lampadina utilizzato per questa apparecchiatura non può essere utilizzato per l'illuminazione domestica.

2.5 Pulizia e cura

AVVERTENZA!

Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Prima di eseguire qualunque intervento di manutenzione, spegnere l'appa-recchiatura ed estrarre la spina dalla presa.
• L'unità refrigerante di questa apparec - chiatura contiene idrocarburi. L'unità deve essere ricaricata ed ispezionata esclusivamente da personale qualificato.
• Controllare regolarmente lo scarico dell'apparecchiatura e, se necessario, pulirlo. L'ostruzione dello scarico può causare un deposito di acqua di sbrinamento sul fondo dell'apparecchiatura.

2.6 Smaltimento

AVVERTENZA!

Rischio di lesioni o soffocamento.

• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.
• Rimuovere la porta per evitare che bambini e animali domestici rimangano chiusi all'interno dell'apparecchiatura.
• Il circuito refrigerante e i materiali di isolamento di questa apparecchiatura rispettano l'ozono.
• La schiuma isolante contiene gas infiammabili. Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Non danneggiare i componenti dell'u - nità refrigerante che si trovano vicino allo scambiatore di calore.

3. CONSIDERAZIONI AMBIENTALI

Riciclare i materiali con il simbolo 📁. Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Contribuire a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed

elettroniche.

Non smaltire le apparecchiature che riportano il simbolo con i normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

4. DESCRIZIONE DELL'APPARECCHIATURA

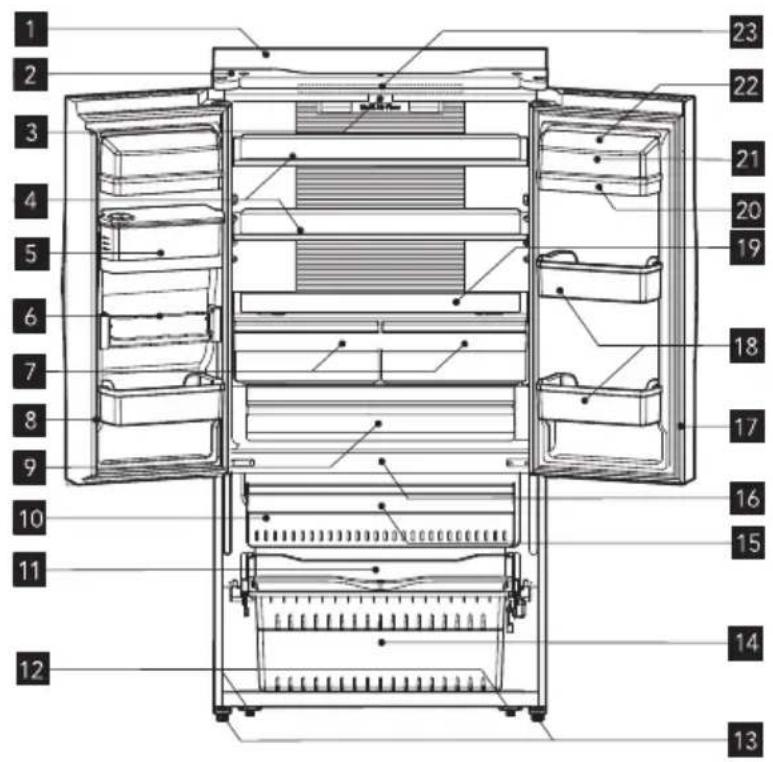

4.1 Panoramica 1 dell'apparecchiatura

1 Unità
2 Coperchio superiore
3 Blocco guida deflettore verticale
4 Ripiano in vetro
5 Contenitore dell'acqua
6 Portalattine inclinabile
7 Cassetto per frutta e verdura
8 Deflettore verticale
9 Zona fresco
10 Vaschetta del ghiaccio Twist (interna)
11 Vassoio
12 Rulli

13 Piedini inferiori regolabili
14 Cassetto inferiore del congelatore
15 Cassetto superiore del congelatore
16 Luce a LED congelatore (interna)
17 Guarnizione della porta del frigorifero
18 Balconcino inferiore
19 Copricassetto verdura
20 Balconcino superiore
21 Portauova (interno)
22 Coperchio per balconcino
23 Luce a LED frigorifero (interna)

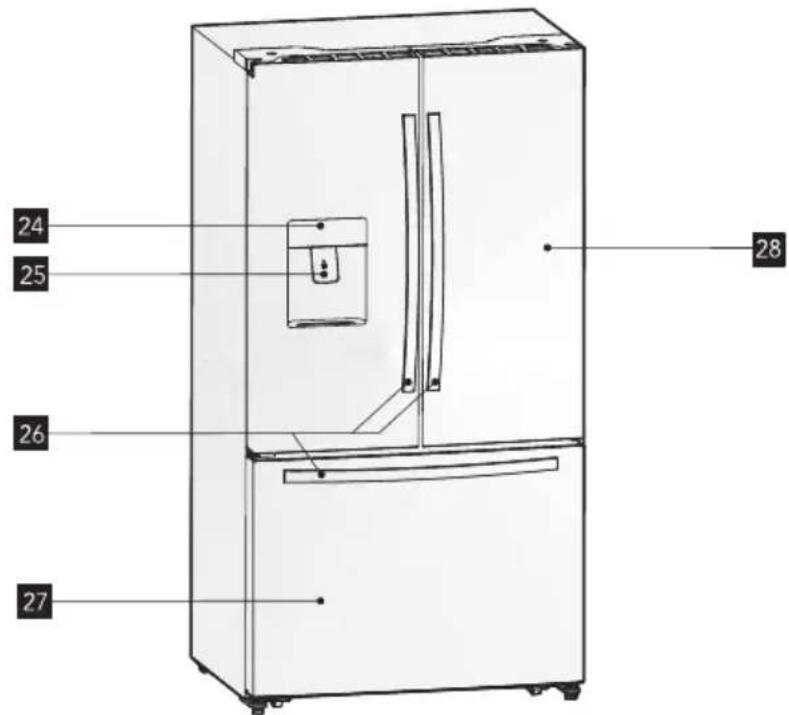

4.2 Panoramica 2 dell'apparecchiatura

24 25 26 27 28

24 Pannello display

27 Porta del congelatore

25 Dispenser acqua fredda

28 Porta del frigorifero

26 Maniglie

Nota: Date le continue modifiche apportate ai nostri prodotti, il frigorifero acquistato potrebbe essere leggermente diverso da quello raffigurato nell'illustrazione sopra riportata; tuttavia le funzioni e i metodi di utilizzo restano identici.

Nota: Per ottenere la migliore efficienza energetica del prodotto in questione, posizionare tutti i ripiani, i cassetti e i cestelli nella loro posizione originale, come indicato nell'illustrazione di cui sopra.

Questa apparecchiatura viene venduta in Francia. Per rispettare la normativa vigente in questo paese, essa deve essere dotata di un particolare dispositivo, posto nella parte bassa del frigorifero (vedi figura) per segnalare la zona più fredda del vano.

5. INSTALLAZIONE DELL'APPARECCHIATURA

In questa sezione viene illustrata l'installazione della nuova apparecchiatura prima del primo utilizzo. Consigliamo di leggere i suggerimenti

AVVERTENZA!

Per una corretta installazione, questo frigorifero deve essere collocato su una superficie piana e solida allo stesso livello del resto della pavimentazione. Tale superficie deve essere sufficientemente resistente per supportare un frigorifero a pieno carico, o circa 120 kg (266 libbre). Durante gli spostamenti, assicurarsi di tirare e spingere l'unità in rettilineo. seguenti.

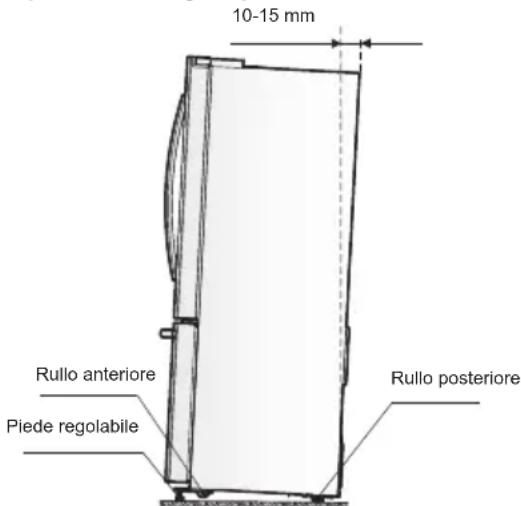

5.1 Livellamento dell'apparecchiatura

Per un corretto livellamento dell'apparecchiatura e per evitarne le vibrazioni, sulla parte anteriore dell'apparecchiatura sono previsti dei piedini regolabili. Eseguire il livellamento seguendo le istruzioni riportate di seguito:

1. Posizionare il frigorifero nel punto di installazione.
2. Ruotare i piedini regolabili (con le dita o con una chiave idonea) fino a toccare il pavimento.
3. Inclinare all'indietro la parte alta del frigorifero di circa 10 - 15 mm ruotando ulteriormente i piedini di 1 - 2 giri. Ciò consentirà alle porte di chiudersi in modo automatico ed ermetico.
4. Prima di spostare l'apparecchiatura, ricordarsi di ruotare nuovamente i piedini per consentire al frigorifero di scorrere liberamente. Eseguire la reinstallazione dell'apparecchiatura qualora venga spostata.

10-15 mm Rullo anteriore Piede regolabile Rullo posteriore

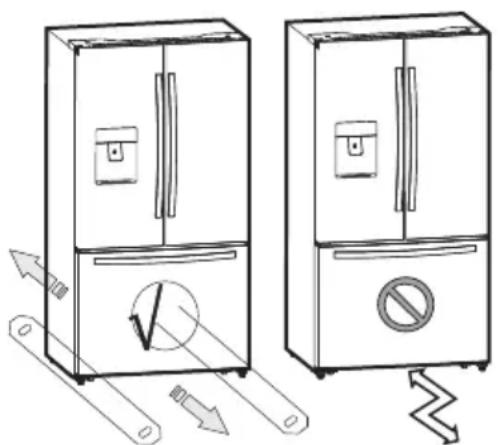

AVVERTENZA!

I rulli, che non sono rotelle, vanno utilizzati solo per il movimento in avanti o indietro. Lo spostamento laterale del frigorifero può danneggiare il pavimento e i rulli.

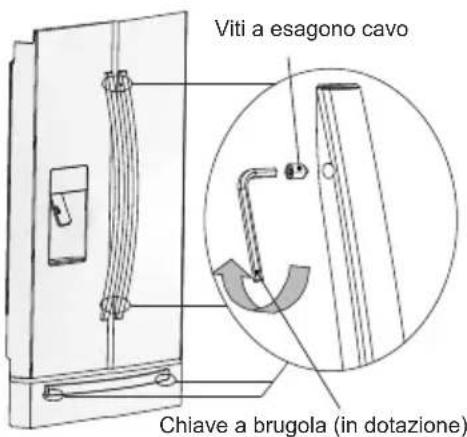

5.2 Regolazione della maniglia della porta

Prima di utilizzare l'apparecchiatura, controllare le maniglie del frigorifero. Qualora le maniglie fossero allentate, eseguirne la regolazione utilizzando una chiave a brugola in senso orario fino a portarle saldamente in posizione. Ogni maniglia è dotata di 2 viti.

Viti a esagono cavo Chiave a brugola (in dotazione)

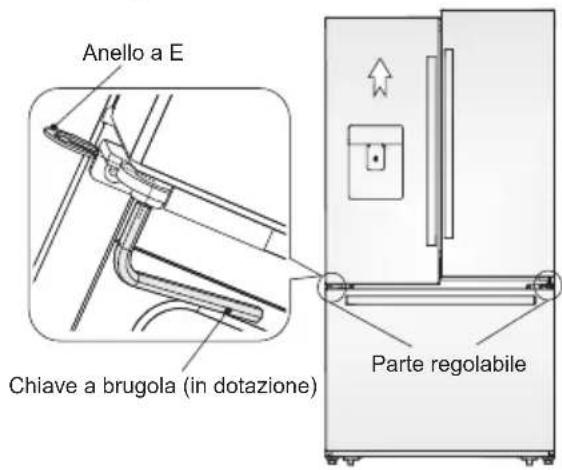

5.3 Regolazione delle porte

• Sia la porta di destra sia quella di sinistra sono dotate di assi regolabili posizionati nelle cerniere inferiori.
• Prima di regolare le porte, assicurarsi che il frigorifero sia bene livellato. Si prega di consultare la sezione precedente relativa al "Livellamento dell'apparecchiatura". Qualora la parte superiore delle porte risultasse irregolare, inserire la chiave a brugola nell'asse della cerniera e ruotare in senso orario per sollevare la porta oppure in senso antiorario per abbassare la porta, quindi inserire un anello a E nel gioco.

Anello a E Chiave a brugola (in dotazione) Parte regolabile

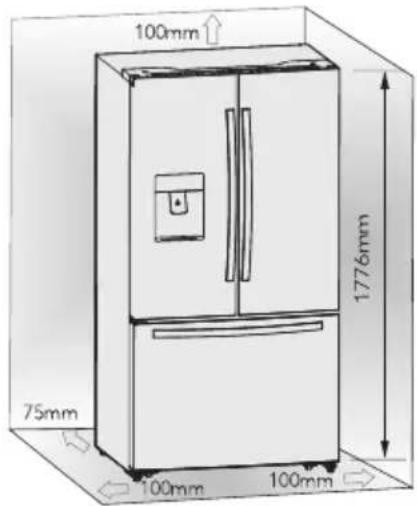

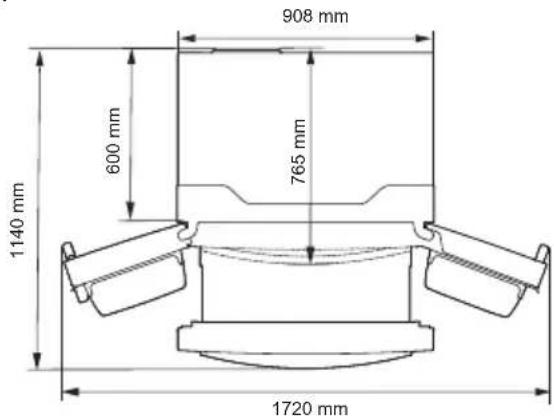

5.4 Ventilazione dell'apparecchiatura

Per migliorare l'efficienza del sistema di raffreddamento e per risparmiare energia, occorre mantenere la corretta ventilazione dell'apparecchiatura al fine di consentire la dissipazione del calore. Per questo motivo, intorno al frigorifero va previsto uno spazio libero sufficiente privo di ostacoli che potrebbero compromettere la circolazione dell'aria.

Suggerimento: per garantire il buon funzionamento dell'apparecchiatura, rispettare le distanze illustrate nella figura precedente.

908 mm 600 mm 765 mm 1140 mm 1720 mm

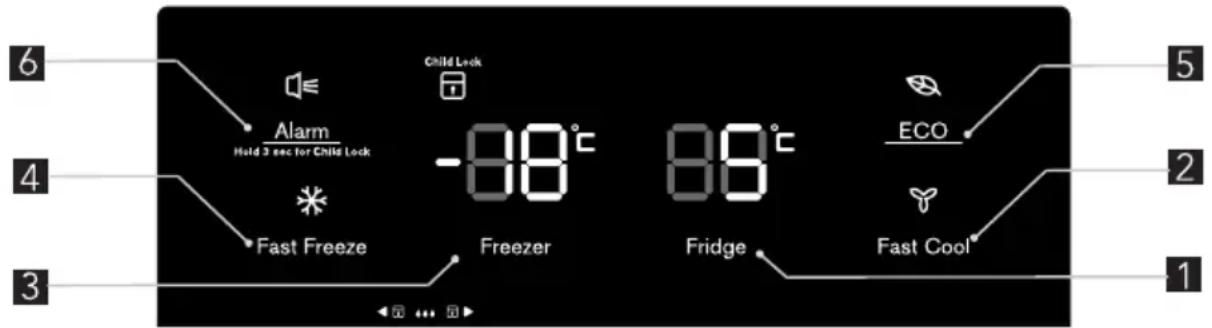

6. COMANDI DEL DISPLAY

Tutte le funzioni e i comandi dell'unità sono accessibili da un pannello di controllo situato sulla porta del frigorifero. Una tastiera composta da pulsanti a sfioramento e un display digitale permettono di configurare facilmente le impostazioni e le funzioni in modo semplice e intuitivo. Importante! Per azionare i pulsanti a sfioramento, basta premere brevemente su uno di loro. L'azionamento avviene dopo aver rimosso il dito dal pulsante e non durante la sua pressione. Non vi è alcuna necessità di esercitare pressione sulla tastiera. La funzione di sicurezza bambini collegata al pulsante "Alarm"

(Allarme) richiede una pressione di almeno 3 secondi. Per le istruzioni dettagliate, fare riferimento alle sezioni corrispondenti riportate in questo manuale. Il pannello di controllo è composto da due zone di indicazione della temperatura, da cinque icone raffiguranti le varie modalità e da sei pulsanti a sfioramento. Quando l'apparecchiatura viene accesa per la prima volta, sul display si accende la retroilluminazione delle icone. Se non viene premuto alcun pulsante o se le porte rimangono chiuse, la retroilluminazione si spegne dopo 60 secondi.

6.1 Controllo della temperatura

Quando si avvia per la prima volta la propria apparecchiatura, si consiglia di impostare la temperatura del frigorifero a 5 °C e quella del congelatore a -18 °C. Per modificare la temperatura, seguire le istruzioni riportate di seguito.

ATTENZIONE!

La temperatura impostata è da considerarsi la temperatura media dell'intera apparecchiatura. Le temperature dei singoli scomparti possono variare dai valori visualizzati sul display a seconda della quantità di alimenti e della loro posizione all'interno del frigorifero. La temperatura all'interno dell'apparecchiatura può dipendere anche dalla temperatura ambiente esterna.

6.2 Frigorifero

Per impostare la temperatura del frigorifero tra 8 °C e 2 °C, premere ripetutamente il pulsante "Fridge" (Frigorifero) e la temperatura diminuirà di 1 °C ad ogni pressione mentre l'indicatore della

temperatura del frigorifero visualizzerà il valore corrispondente in base alla sequenza seguente.

6.3 FastCool (Refrigerazione rapida)

Se occorre inserire una grande quantità di alimenti all'interno del frigorifero, per esempio al ritorno dalla spesa, è consigliabile attivare la funzione di refrigerazione rapida per raffreddare più rapidamente gli alimenti introdotti nel frigorifero senza intiepidire i cibi già presenti al suo interno.

• Premere il pulsante "Fast Cool" per attivare questa funzione. L'icona "Super Cool" si accende e l'indicatore della temperatura visualizzerà 2 °C.
• La funzione "Super Cool" si disattiva automaticamente dopo circa 6 ore.
• Premere "Fast Cool" o "Fridge" per annullare la modalità di refrigerazione rapida e ripristinare le impostazioni di temperatura.

6.4 Freeze (Congelazione)

Premere il pulsante "Freezer" (Congelatore) per impostare la temperatura del congelatore tra -14 °C e -24 °C a seconda della temperatura desiderata; l'indicatore della temperatura del congelatore visualizzerà il valore corrispondente in base alla sequenza seguente.

(Congelazione rapida)

La funzione di congelazione rapida permette di abbassare rapidamente la temperatura di congelazione e di congela-re gli alimenti in modo sostanzialmente più veloce del solito. Premere il pulsante "Fast Freeze" per attivare la funzione di congelazione rapida. L'icona "Super Freeze" si accende e l'indicatore della temperatura visualizzerà -24 °C.

• Per il primo utilizzo, o dopo un periodo di inattività, prima di utilizzare la funzione di congelazione rapida, far trascorrere 6 ore in modalità di funzionamento normale. Ciò è particolarmente importante se all'interno del congelatore viene introdotta una grande quantità di cibo.
• La funzione di congelazione rapida si spegne automaticamente dopo 26 ore di utilizzo e la temperatura del congelatore va a -20 °C.
• Premere "Fast Freeze" o "Freezer" per annullare la modalità di congelazione rapida e ripristinare le impostazioni di temperatura.

Nota: Quando si seleziona la funzione di congelazione rapida, assicurarsi che nel vano congelatore non siano presenti bevande in bottiglia o in lattina (specialmente le bevande gassate) in quanto queste possono esplodere.

6.6 ECO

Questa funzione è pensata per ridurre al minimo il consumo di energia nonché le bollette della luce quando il frigorifero non è in uso per un lungo periodo di tempo. È possibile attivare questa funzione premendo brevemente il pulsante "ECO" fino all'illuminazione dell'icona "Holiday" (Vacanze).

Importante! Non introdurre altro cibo nel congelatore durante questo periodo di tempo.

• Quando la funzione Holiday è attivata, la temperatura del frigorifero passa automaticamente a 15 °C per ridurre al minimo il consumo di energia. L'indicatore della temperatura del frigorifero visualizza "-" e il vano congelatore rimane acceso.
• Premere il pulsante "Holiday" per annullare la modalità Vacanze e ripristinare le impostazioni di temperatura.

6.7 Allarme

In caso di allarme, l'icona "Alarm" si illumina e viene emesso un segnale acustico. Premere il pulsante "Alarm" per disattivare l'allarme e re il segnale acustico. L'icona spegne.

ATTENZIONE!

Quando il frigorifero viene acceso dopo un periodo di inattività, è possibile che si attivi l'allarme. In tal caso, per annullarlo premere il pulsante "Alarm".

Allarme porta

La spia "Alarm" illuminata e il segnale acustico indicano un'anomalia, come ad esempio una porta lasciata accidentalmente aperta o un'interruzione dell'alimentazione elettrica verso l'unità.

- Lasciando aperta la porta del frigoriferro o del congelatore per più di 2 minuti si attiva un allarme porta insieme a un segnale acustico. Il segnale acustico suona 3 volte al minuto per 10 minuti. Chiudendo la porta si annullano l'allarme porta e il segnale acustico.

- Per risparmiare energia, durante l'utilizzo del frigorifero, evitare di tenere le porte aperte a lungo. L'allarme porta può anche essere annullato chiudendo le porte.

Allarme temperatura

Si tratta di un'importante funzione che avvisa l'utente circa la possibilità di danneggiare il cibo presente nel frigorifero. Se si verifica un'interruzione dell'alimentazione elettrica, per esempio un blackout nella propria zona di residenza quando si è fuori casa, l'allarme temperatura memorizza la temperatura del congelatore al momento del ripristino; questa probabilmente è la temperatura massima raggiunta dai prodotti congelati. Una condizione di allarme temperatura viene indicata dalla spia "Alarm" e dal segnale acustico quando la temperatura è superiore a -9 °C, quindi

a- l'icona Alarm si accende;
b- l'indicatore della temperatura del con- gelatore visualizza la lettera "H";
c- il segnale acustico viene emesso per 10 volte quando l'allarme è attivato e si arresta automaticamente.

Sicurezza bambini

Per attivare la funzione "Child Lock", premere e tenere premuto il pulsante "Alarm" per 3 secondi. Il display verrà bloccato per impedire la modifica accidentale delle impostazioni. Nel frattempo, sul display si accende l'icona "Child Lock".

- Per disattivare la funzione "Child Lock", premere e tenere premuto il pulsante "Alarm" per 3 secondi. L'icona "Child Lock" si spegne.

7. UTILIZZO DELL'APPARECCHIATURA

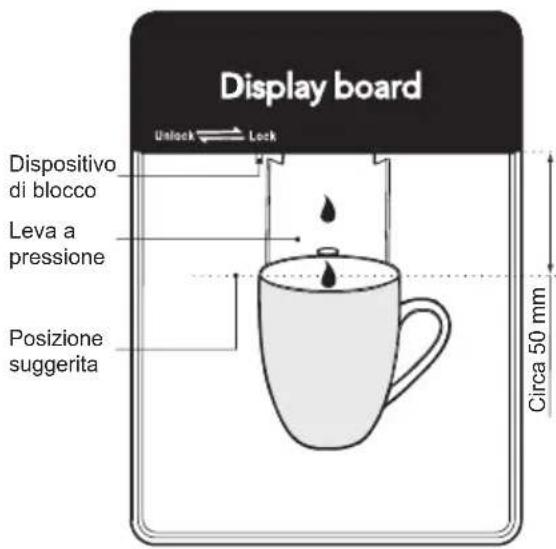

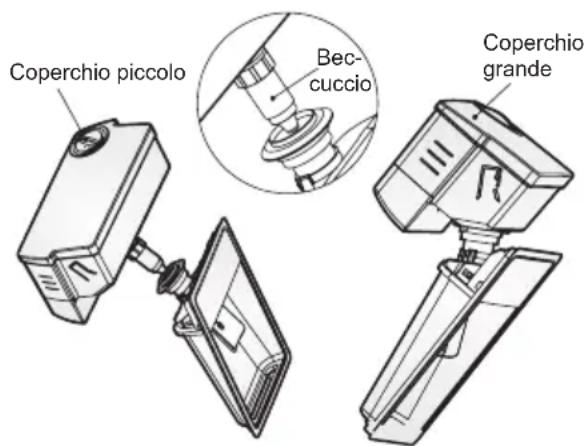

7.1 Dispenser acqua fredda

Il dispenser di acqua fredda, presente sulla porta sinistra del frigorifero, serve a contenere acqua potabile. Questa caratteristica fornisce acqua fredda senza dover aprire la porta.

- Pulizia

Prima di utilizzare il dispenser dell'acqua per la prima volta occorre pulirlo.

Fase 1: estrarre il dispenser dell'acqua

Fase 2: lavarlo con acqua pulita

Fase 3: asciugarlo

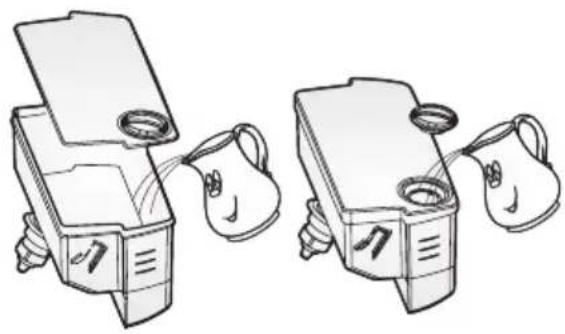

- Montaggio

Per rimontare il dispenser, fare riferimento alle istruzioni riportate di seguito.

1. Tenere saldamente il contenitore dell'acqua da entrambi i bordi quindi sollevarlo ed estrarlo dalla porta.

2. Svitare il beccuccio in senso antiorario.

3. Reinserire il contenitore nella porta fino ad udire il suono di innesto.

Coperchio piccolo Bec- cuccio Coperchio grande

AVVERTENZA!

Inserendo il contenitore dell'acqua, assicurarsi prima che il beccuccio sia posizionato correttamente nel foro.

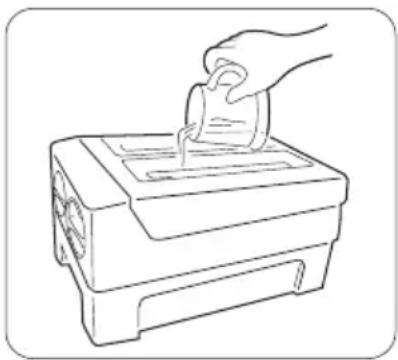

Riempimento dell'acqua

Prima di riempire il contenitore dell'acqua con acqua potabile, accertarsi che questo sia ben fermo in posizione. Per evitare che l'acqua trabocchi e si rovesci, riempire il contenitore dell'acqua fin sotto il livello massimo di circa 4,0 L. Esistono due modi per riempire il contenitore dell'acqua:

1. Rimuovendo il coperchio piccolo e versando l'acqua dalla bocchetta presente sul coperchio grande.
2. Rimuovendo il coperchio grande del serbatoio e versando direttamente l'acqua.

ATTENZIONE!

Non riempire il contenitore con liquidi diversi dall'acqua.

Prima di erogare l'acqua, accertarsi che il dispenser sia in posizione "unlock" (sblocco). Il dispositivo di blocco si trova sotto il display come indicato nell'immagine:

Display board Unlock → Lock Dispositivo di blocco

AVVERTENZA!

La funzione di blocco viene utilizzata per bloccare il dispositivo. Non spingere con forza la leva di erogazione quando il dispenser è in posizione "lock" (blocco), in quanto potrebbe danneggiarlo fino a romperlo.

- Utilizzo del dispenser dell'acqua Per prelevare l'acqua dal dispenser dell'acqua occorre utilizzare un bicchiere delle dimensioni appropriate.

AVVERTENZA!

Non tirare la leva di erogazione senza aver prima posizionato un bicchiere sotto; il dispenser inizia ad erogare l'acqua anche in assenza del bicchiere. Per evitare che l'aria fredda fuoriesca, mantenere installato il dispositivo di alimentazione dell'acqua anche quando non viene utilizzato il dispenser.

Display board Unlock ← Lock Dispositivo di blocco Leva a pressione Posizione suggerita Circa 50 mm

Nota: l'uso frequente del dispenser dell'acqua può far cadere delle gocce d'acqua sul vassoio il quale potrebbe debordare. Se necessario, asciugare il vassoio con uno strofinaccio.

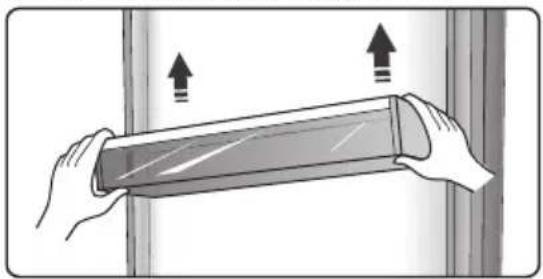

7.2 Balconcino porta

Il vano frigorifero è dotato di balconcini porta adatti per riporre cibi e bevande in lattina o bottiglia nonché altri alimenti confezionati. Non appoggiare grandi quantità di cibo e di alimenti pesanti sui balconcini porta.

- Il balconcino porta intermedio può essere regolato all'altezza desiderata a seconda delle proprie esigenze. Svuotare il balconcino prima di sollevarlo verso l'alto per estrarlo. Riposizionare quindi il balconcino all'altezza desiderata.

Nota: Il portauova in dotazione va posizionato nel balconcino superiore.

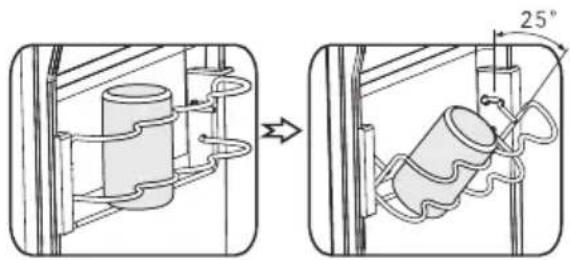

- Questo accessorio può contenere fino a 4 lattine di dimensioni standard, ma non è adatto per le lattine con diametro inferiore a 50 mm. Volendo, può anche essere inclinato di 25° rispetto al ripiano al fine di facilitare il caricamento o il prelievo delle bibite.

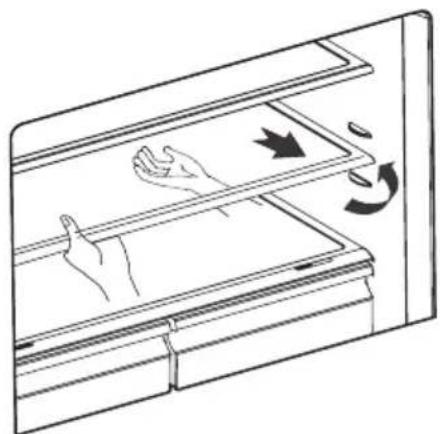

Il vano frigorifero è dotato di due ripiani in vetro. Mentre il ripiano superiore è destinato ad essere fisso, il ripiano inferiore è regolabile. Il ripiano inferiore può essere regolato in tre diverse posizioni. Regolare l'altezza del ripiano secondo le proprie necessità:

- Durante la rimozione dei ripiani, tirarli delicatamente in avanti fino a farli uscire dalle guide.

- Per il rimontaggio dei ripiani, assicurarsi che dietro di loro non siano presenti ostacoli, quindi spingerli delicatamente in posizione.

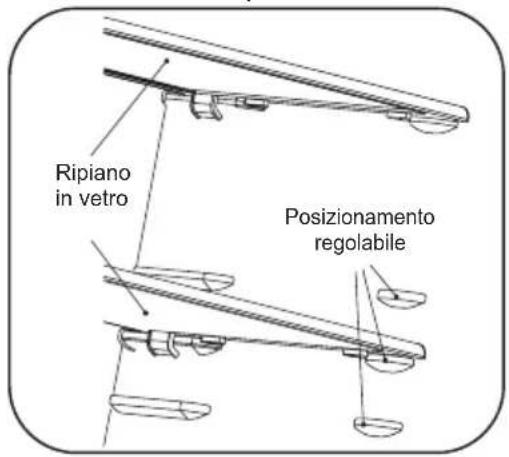

Ripiano in vetro Posizionamento regolabile

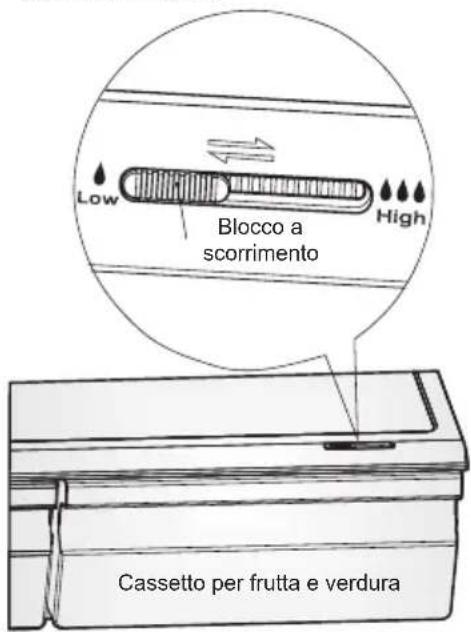

7.5 Cassetto e controllo dell'umidità

Low Blocco a scorrimento High Cassetto per frutta e verdura

Il cassetto, montato su guide telescopiche estensibili, serve a riporre la frutta e la verdura. Grazie al blocco scorrevole è possibile regolare l'umidità all'interno del cassetto.

- Il controllo dell'umidità regola il flusso dell'aria nel cassetto; un maggiore flusso dell'aria di traduce in minore umidità. Fare scorrere il dispositivo di controllo dell'umidità verso destra al fine di aumentare l'umidità.

• Per la conservazione della verdura si consiglia un tasso di umidità elevato mentre per quella della frutta un tasso di umidità ridotto.
• Seguire queste semplici istruzioni per rimuovere il cassetto per frutta e verdura o il cassetto congelatore, per la pulizia. Svuotare il cassetto; estrarlo fino alla sua posizione di completa apertura. Sollevare il cassetto dalle guide laterali. Spingere le guide a fondo per evitare di danneggiare l'apparecchiatura durante la chiusura della porta.

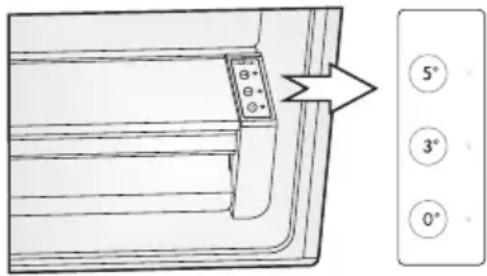

7.6 FRESH ZONE. Controllo preciso della temperatura (opzionale)

Gli alimenti possono essere conservati per lunghi periodi di tempo se riposti a una temperatura ottimale, ma tipi di cibo diversi richiedono temperature di conservazione diverse. Sulla destra del cassetto è presente un apposito display. I pulsanti "FRESH ZONE" permettono di impostare la temperatura del vano a 0 °C, a 3 °C e a 5 °C per adattarsi rispettivamente a carne, a frutta e verdura o ad altro prodotto di gastronomia. Per le impostazioni consigliate riguardo le varie esigenze di conservazione, fare riferimento alla tabella riportata di seguito.

5° 3° 0°

Gastronomia [5 °C]	Verdura [3 °C]	0 °C [0 °C]
Formaggio Cetrioli Bistecche
Prosciutto Lattuga Pesce
Salame Arance Affettati
Olive Pannocchie Pollame

7.7 Utilizzo del vano frigorifero

Il vano frigorifero è adatto per la conservazione di frutta e frutta. Si consiglia di conservare gli alimenti in imballaggi separati al fine di evitare la dispersione dell'umidità o di mischiare le fragranze tra loro.

ATTENZIONE!

Non chiudere le porte se i ripiani, il cassetto e/o le guide telescopiche sono in posizione estesa. Così facendo si rischia di danneggiare l'unità.

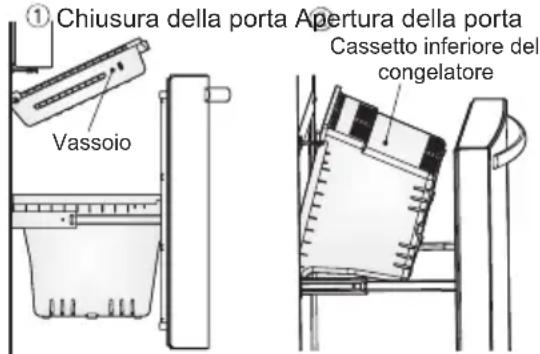

7.8 Utilizzo del cassetto del congelatore

Il cassetto del congelatore è adatto per la conservazione dei cibi che devono essere congelati, come la carne, i gelati, ecc. Per rimuovere il cassetto del congelatore, estrarlo completamente, inclinare verso l'alto il vassoio ed estrarlo, quindi aprire completamente le porte del frigorifero per poter estrarre il cassetto inferiore del congelatore come mostrato nell'immagine seguente.

① Chiusura della porta Apertura della porta Vassoio Cassetto inferiore del congelatore

ATTENZIONE!

Non lasciare che per gioco i bambini entrino all'interno del frigorifero, poiché potrebbero farsi male o danneggiare il frigorifero stesso. Non sedersi sulla porta del frigorifero. La porta potrebbe rompersi. Non lasciare che i bambini si arrampichino sul cestello del congelatore.

Se per la pulizia del cestello occorre rimuovere il divisore, questo va reinstallato al termine della pulizia per evitare che per gioco i bambini rimangono bloccati a suo interno.

7.9 Vaschetta del ghiaccio Twist

- La vaschetta del ghiaccio Twist è collocata nella parte superiore del cassetto del congelatore per creare i cubetti di ghiaccio e al contempo conservarli.

1. Riempire con acqua potabile fin sotto il livello massimo.
2. Riposizionare la vaschetta del ghiaccio nella staffa.
3. Occorrono circa 3 ore perché il ghiaccio sia pronto; a quel punto girare le manopole in senso orario per far cadere i cubetti di ghiaccio nell'apposito contenitore sotto- stante.

1. I cubetti di ghiaccio possono essere conservati nel contenitore del ghiaccio il quale all'occorrenza può essere estratto per prelevare alcuni cubetti.

Nota: se la vaschetta del ghiaccio viene usata per la prima volta o se non è stata utilizzata per un lungo periodo di tempo, va pulita prima dell'utilizzo.

8. CONSIGLI E SUGGERIMENTI UTILI

8.1 Suggerimentiper risparmiare energia

Per il risparmio energetico, si consiglia di seguire i suggerimenti riportati di seguito.

• Cercare di non tenere la porta aperta troppo a lungo.
• Assicurarsi che l'apparecchiatura sia lontana da fonti di calore (luce solare diretta, forno elettrico, piano cottura ecc).
• Non impostare la temperatura a un valore inferiore al necessario.
• Non introdurre alimenti o liquidi caldi nel frigorifero.
• Posizionare l'apparecchiatura in un locale ben ventilato e privo di umidità. Fare riferimento al capitolo "Installazione dell'apparecchiatura".
• La Panoramica 1 nella la sezione "Descrizione dell'apparecchiatura" mostra la disposizione corretta dei cassetti, dei balconcini e dei ripiani; non alterare la disposizione poiché questa è la combinazione più efficiente dal punto di vista energetico.

Consigli per la refrigerazione di alimenti freschi

• Non mettere cibi caldi direttamente in frigorifero o nel congelatore in quanto la temperatura interna aumenta comportando un maggior impiego del compressore e di conseguenza un consumo più elevato di energia.
• Coprire o avvolgere gli alimenti, in particolare quelli con un gusto o un aroma forte.
• Disporre gli alimenti in modo da garantire un'adeguata circolazione d'aria.

Consigli per la refrigerazione

• Carne (tutti i tipi): deve essere avvolta in sacchetti di polietilene e collocata sul ripiano di vetro, sopra il cassetto delle verdure. Rispettare sempre i tempi di conservazione degli alimenti nonché le date proposte dai produttori.
• Alimenti cotti, piatti freddi, ecc.: devono essere coperti e possono essere disposti su qualsiasi ripiano.

• Frutta e verdura: devono essere risposte negli appositi cassetti.

• Burro e formaggio: devono essere avvolti in pellicola ermetica o di plastica.

• Latte in bottiglia: con il tappo ben chiuso può essere riposto sui balconcini porta.

8.2 Consigli per il congelamento

• Al primo avvio o dopo un periodo di inutilizzo, lasciare in funzione l'apparecchiatura per almeno 2 ore con una regolazione alta prima di introdurvi gli alimenti.
• Dividere gli alimenti in piccole porzioni, in modo da facilitare un congelamento rapido e consentire lo scongelamento solo della quantità necessaria.
• Avvolgere gli alimenti in pellicola di alluminio o polietilene in modo da evitare il contatto con l'aria.
• Non disporre gli alimenti freschi non congelati a contatto con quelli già congelati al fine di evitare l'innalzamento della temperatura di questi ultimi.
• I prodotti congelati, se consumati appena prelevati dal vano congelatore, possono causare ustioni da freddo.

9. PULIZIA E CURA

Per motivi igienici, è necessario pulire regolarmente l'interno dell'apparecchiatura, inclusi la parte esterna e gli accessori interni, almeno una volta ogni due mesi.

ATTENZIONE!

L'apparecchiatura non deve essere collegata alla rete di alimentazione durante la pulizia. Pericolo di scossa elettrica! Prima di eseguire la pulizia, spegnere l'apparecchiatura ed estrarre la spina dalla presa di alimentazione elettrica.

9.1 Pulizia esterna

Per mantenere l'apparecchiatura in buone condizioni, occorre pulirla regolarmente.

-Pulire il pannello e il display digitale con un panno morbido e pulito.

- Si consiglia di etichettare e datare ogni pacchetto congelato al fine di tenere traccia delle loro tempistiche di conservazione.

Consigli per la conservazione dei surgelati

• Assicurarsi che gli alimenti surgelati siano stati conservati correttamente dal rivenditore.
• Una volta scongelati, gli alimenti si deteriorano rapidamente e non devono essere ricongelati. Non superare la durata di conservazione indicata sulla confezione.

8.3 Spegnimento dell'apparecchiatura

Se l'apparecchiatura non deve essere utilizzata per un periodo di tempo prolungato, procedere come segue per evitare la formazione di muffe al suo interno.

1. Estrarre tutti gli alimenti.
2. Estrarre la spina dalla presa di alimentazione elettrica.
3. Lavare e asciugare accuratamente l'interno.
4. Lasciare le porte leggermente aperte per consentire all'aria di circolare.

-Spruzzare dell'acqua sul panno e non direttamente sulla superficie dell'apparecchiatura. In questo modo si garantisce una distribuzione uniforme del liquido sulla superficie.

–Pulire le porte, le maniglie e le superfici del frigorifero con un detergente neutro, quindi asciugare con un panno morbido.

ATTENZIONE!

-Non usare oggetti abrasivi che possano graffiare la superficie.
-Per la pulizia non usare diluenti, detergenti per auto, cloro, olio etereo, detergenti abrasivi o solventi organici come il benzene. Tali prodotti possono danneggiare la superficie dell'apparecchiatura o addirittura provocare un incendio.

9.2 Pulizia interna

• L'interno del frigorifero deve essere pulito regolarmente. Si consiglia di eseguire la pulizia quando il frigorifero è relativamente vuoto. Pulire l'interno del frigorifero e del congelatore con una soluzione di bicarbonato di sodio ben diluita, quindi sciacquare con acqua tiepida utilizzando una spugna o un panno strizzati. Asciugare completamente prima di riposizionare i ripiani e i cestelli. Asciugare accuratamente tutte le superfici e le parti rimovibili.

• Anche se l'apparecchiatura prevede lo sbrinamento automatico, è possibile che si formi uno strato di brina sulle pareti interne del vano congelatore qualora la porta del freezer venga aperta di frequente o tenuta aperta troppo a lungo. Se lo strato di ghiaccio diventa troppo spesso, scegliere un momento in cui le scorte alimentari siano ridotte per procedere come segue:

• Rimuovere gli alimenti e i cestelli, scollegare l'apparecchiatura dalla rete elettrica e lasciare le porte aperte. Ventilare accuratamente per accelerare il processo di scongelamento.

• Quando lo sbrinamento è completato, pulire il congelatore come descritto sopra.

ATTENZIONE!

Non usare oggetti appuntiti per sbrinare il vano congelatore. L'apparecchiatura può essere ri-collegata alla rete elettrica e quindi riaccesa, solo dopo che il suo interno è completamente asciutto.

9.3 Pulizia delle guarnizioni delle porte

Le guarnizioni delle porte devono essere pulite regolarmente. I residui di alimenti o bevande possono far aderire le guarnizioni all'unità e causarne strappi all'apertura della porta. Lavare le guarnizioni con acqua tiepida miscelata con detergente delicato. Dopo la pulizia risciacquare e asciugare accuratamente.

ATTENZIONE!

L'apparecchiatura può essere ri- accesa, solo quando le guarnizioni della porta sono completamente asciutte.

AVVERTENZA!

La luce a LED non deve essere sostituita dall'utente! Se la luce a LED viene danneggiata, contattare l'assistenza clienti.

10. RISOLUZIONE DEI PROBLEMI

Se l'apparecchiatura presenta un'anomalia oppure se si pensa che non funzioni correttamente, prima di contattare l'assistenza, è possibile effettuare alcune semplici verifiche riportate di seguito.

Questa sezione spiega alcuni semplici controlli effettuabili prima di chiamare il servizio di assistenza.

AVVERTENZA!

Non tentare di riparare da soli l'apparecchiatura. Se il problema persiste dopo aver effettuato i controlli indicati di seguito, contattare un elettricista, un tecnico autorizzato o il negozio in cui è stato acquistato il prodotto.

Problema Possibile causa e soluzione
L'apparecchiatura non funziona correttamente.	Controllare se il cavo di alimentazione è inserito correttamente nella presa di corrente.
	Controllare il fusibile o il circuito della propria alimentazione elettrica, e se necessario procedere alla loro sostituzione.
	È normale che il congelatore non funzioni durante il ciclo di sbrinamento automatico, o per un breve periodo dopo l'accensione dell'apparecchiatura al fine di proteggere il compressore.
Odori provenienti dai vani	Potrebbe essere necessario pulire l'interno del frigorifero.
	Alcuni alimenti, contenitori o imballaggi producono odori.
Rumore proveniente dall'apparecchiatura	È abbastanza normale udire i rumori seguenti: Rumori di funzionamento del compressore.Rumore di movimento dell'aria proveniente dal motore della ventola presente nel vano congelatore o in altri vani.Gorgoglii simili al rumore dell'acqua in ebollizione.Schiocco durante lo sbrinamento automatico.Scatto prima dell'avvio del compressore.
	Altri rumori insoliti sono dovuti ai motivi riportati di seguito e potrebbero dover esser controllati e risolti: Un errato livellamento del mobiletto.La parte posteriore dell'apparecchiatura tocca la parete.Bottiglie o contenitori caduti o che rotolano.
Il motore funziona ininterrottamente.	È normale sentire il rumore del motore, il quale deve funzionare maggiormente nelle circostanze seguenti:La temperatura è impostata a un valore inferiore del necessario.All'interno dell'apparecchiatura, sono state recentemente introdotte grandi quantità di alimenti caldi.La temperatura all'esterno dell'apparecchiatura è troppo alta.Le porte vengono tenute aperte a lungo.Dopo l'installazione dell'apparecchiatura o dopo che questa sia stata spenta per un lungo periodo di tempo.
Nel vano si accumula uno strato di brina.	Controllare che le prese d'aria non siano ostruite dagli alimenti e assicurarsi che questi siano collocati all'interno dell'apparecchiatura in modo da consentire una ventilazione sufficiente. Controllare che la porta sia completamente chiusa. Per rimuovere l'accumulo di brina, fare riferimento alla sezione "Pulizia e cura".
La temperatura interna è troppo alta.	È possibile che le porte siano state lasciate aperte troppo a lungo o troppo spesso o che le porte siano tenute aperte a causa di qualche ostacolo; oppure l'apparecchiatura dispone di poco spazio ai lati, sul retro e sulla parte alta.
La temperatura interna è troppo bassa.	Aumentare la temperatura seguendo le istruzioni indicate nel capitolo "Comandi del display".
Le porte non si chiudono facilmente.	Controllare che la parte alta del frigorifero sia inclinata all'indietro di 10-15 mm per consentire la chiusura automatica delle porte oppure verificare l'eventuale presenza di cibi o bevande all'interno del frigorifero che ne impediscano la chiusura.
Cola acqua sul pavimento.	La vaschetta dell'acqua (situata sulla parte posteriore inferiore dell'apparecchiatura) potrebbe non essere livellata correttamente oppure il beccuccio di scarico (presente sotto la parte superiore del contenitore del compressore) potrebbe non essere posizionato correttamente in modo da dirigere l'acqua in tale vaschetta oppure potrebbe essere ostruito. Se necessario, allontanare il frigorifero dalla parete per controllare la vaschetta e il beccuccio.
L'illuminazione non funziona.	La luce a LED potrebbe essersi danneggiata. Per la sostituzione delle luci a LED, fare riferimento al capitolo Pulizia e cura.Il sistema di controllo ha disabilitato le luci perché la porta è rimasta aperta troppo a lungo; chiudere e riaprire la porta per riattivare le luci.
Le porte non si aprono agevolmente.	Controllare la guarnizione della porta, e se è necessario pulire la parte in gomma sui bordi con sapone e acqua tiepida. Qui si accumulano grasso e sporcizia che possono far aderire la porta al frigorifero.

11. SMALTIMENTO DELL'APPARECCHIATURA

Il frigorifero è costruito in materiali riutilizzabili e va smaltito secondo le attuali normative locali per lo smaltimento dei rifiuti. L'apparecchiatura contiene una piccola quantità di refrigerante (R600a) in un circuito di refrigerazione. Prima di procedere alla rottamazione dell'apparecchiatura, per la propria sicurezza, si prega di fare riferimento alla sezione "Refrigerante e rischio

d'incendio" presente in questo manuale di istruzioni. Tagliare il cavo di alimentazione per rendere il frigorifero inutilizzabile e rimuovere la guarnizione della porta e il suo dispositivo di blocco. Si prega di fare attenzione a non danneggiare il sistema di raffreddamento perforando il contenitore del refrigerante, curvando i tubi e/o graffiando il rivestimento superficiale.

Corretto smaltimento di questo prodotto

Questo simbolo riportato sul prodotto o sul suo imballaggio indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma che deve essere portato nel punto di raccolta appropriato per il riciclo di apparecchiature elettriche ed elettroniche. Lo smaltimento corretto del prodotto previene conseguenze negative potenziali per l'ambiente e la salute dell'uomo, che potrebbero derivare dalla manipolazione inappropriata del prodotto. Per informazioni più dettagliate sul riciclo del prodotto, contattare l'ufficio municipale competente, il servizio locale di smaltimento dei rifiuti o il negozio presso il quale è stato effettuato l'acquisto.

12. DATI TECNICI

Dimensione

Altezza 1766 mm

Larghezza 912 mm

Profondità 765 mm

Tempo di risalita 12 ore

Tensione 220-240 V

Frequenza 50 Hz

I dati tecnici sono riportati sulla targhetta dei dati, applicata sul lato sinistro interno dell'apparecchiatura, e sull'etichetta dei valori energetici.

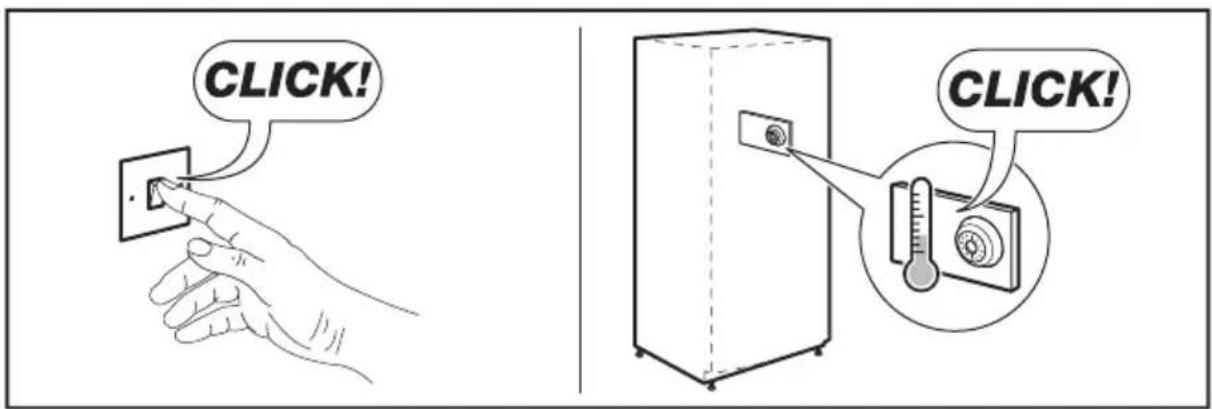

13. RUMORI

Durante l'uso, alcuni rumori di funzionamento (come quelli del compressore o del circuito refrigerante) sono da considerarsi normali.

OK SSSRRR! HISSS! BLUBB! CLICK! BRRR! CRACK!

CLICK! CLICK!

6.7 "Alarm" (Alarma)

Paso 2:ávelo con agua limpia;

Paso 3: séquelo;

- Montaje
