MANUALE UTENTE KDW 60111 A2 FS Koenic

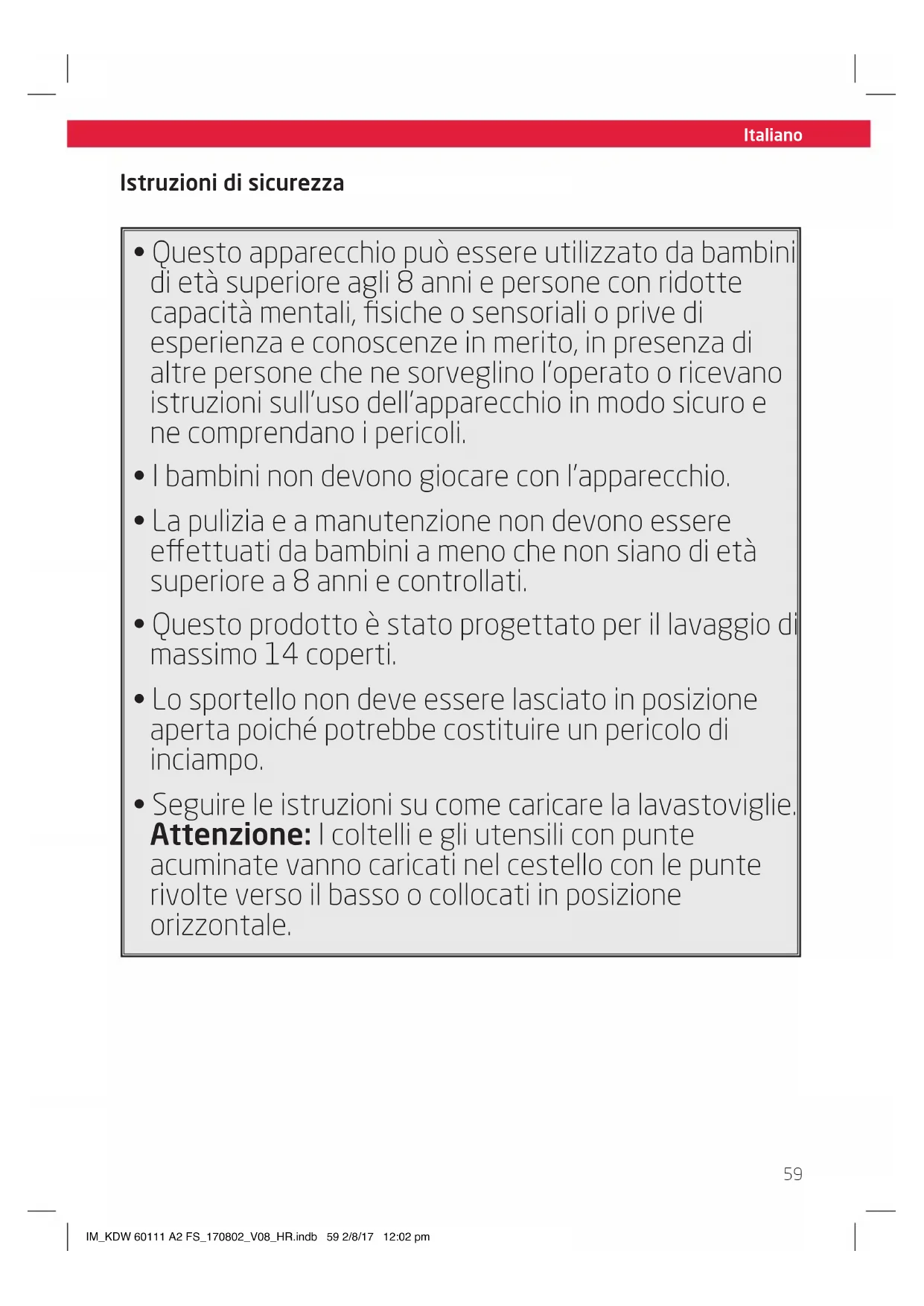

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorveglino l’operato o ricevano istruzioni sull’uso dell’apparecchio in modo sicuro e ne comprendano i pericoli.

• I bambini non devono giocare con l’apparecchio.

• La pulizia e a manutenzione non devono essere eettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.

• Questo prodotto è stato progettato per il lavaggio di massimo 14 coperti.

• Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.

• Seguire le istruzioni su come caricare la lavastoviglie. Attenzione: I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale. IM_KDW 60111 A2 FS_170802_V08_HR.indb 59 2/8/17 12:02 pmItaliano

Istruzioni di sicurezza

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per sta nei negozi, uci, ambito agricolo o altre piccole attività o per l’uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.

• La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.

• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall’assistenza o personale qualificato per evitare pericoli.

• Seguire le istruzioni nel capitolo Pulizia e cura. IM_KDW 60111 A2 FS_170802_V08_HR.indb 60 2/8/17 12:02 pmItaliano

Istruzioni di sicurezza

• Leggere con attenzione questo manuale dell’utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d’uso. Contiene informazioni importanti per la sicurezza nonché relative all’uso e alla manutenzione del dispositivo.

• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L’uso improprio o funzionamento sbagliato possono determinare pericoli.

• Non lasciare mai l’apparecchio incustodito durante l’utilizzo.

• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.

• Il voltaggio deve corrispondere alle informazioni presenti sull’etichetta del modello del prodotto.

• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.

• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.

• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.

• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.

• Usare questo prodotto in ambienti chiusi e mai all’aperto.

• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.

• Seguire le istruzioni fornite per l’installazione.

• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell’acqua in ingresso, vedere il capitolo Dati tecnici. Rispettare tutte le istruzioni sull’installazione di tubi staccabili, utilizzare un tubo nuovo per l’installazione. Non riutilizzare vecchi tubi. IM_KDW 60111 A2 FS_170802_V08_HR.indb 61 2/8/17 12:02 pm62 Italiano Congratulazioni! Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione. Uso previsto Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altro uso può causare danni al prodotto o lesioni Questo prodotto è progettato esclusivamente per l’uso domestico e non è destinato all’uso commerciale. Imtron GmbH non si assume alcuna responsa- bilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappro- priati o impropri , o per usi del prodotto che non rispondono alle finalità indicate dal costruttore. Prima messa in funzione Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l’immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti. Ispezionare i contenuti della consegna per verificarne la completezza e l’eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita. Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura. Non smaltire questi apparecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così aiutate a risparmiare le risorse ed a proteggere l’ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni. Contenuto 1 x Lavastoviglie 1 x Manuale dell’utente 1 x Carta garanzia Elenco dei componenti

Pannello comandi A1 Interruttore on/o A2 Pulsanti di blocco parentale A3 Indicatore luminoso del brillantante

Indicatore luminoso dell'ammorbidente (sale) A5 Indicatore dell'attacco per l'acqua A6 Display digitale A7 Visualizzazione del programma A8 Pulsante di selezione programma P A9 Pulsante di asciugatura extra A10 Pulsante Avvio/Pausa A11 Indicatore del blocco parentale A12 Indicatore di asciugatura extra A13 Indicatore di metà carico A14 Pulsante timer A15 Pulsante di metà carico

Cestello per stoviglie superiore

Cestello per stoviglie inferiore

Scomparto di riempimento Scomparto per detersivo in pasticca/ polvere G1 Coperchio G2 Scomparto per il lavaggio principale G3 Chiusura G4 Scomparto per il prelavaggio Vano per brillantante G5 Indicatore di riempimento G6 Contenitore del brillantante

Braccio spruzzatore superiore e Inferiore Lato posteriore

Cavo di alimentazione con spina

Tubo dell’acqua di scarico (preassemblato)

Tubo per l’ingresso dell’acqua (preassemblato) Accessori Imbuto (non mostrato) IM_KDW 60111 A2 FS_170802_V08_HR.indb 62 2/8/17 12:02 pm63 Italiano Installazione Nota: La lavastoviglie è dotata di cavo di alimen- tazione e spina. Prima dell’installazione assicurarsi che la presa a muro sia nel punto desiderato. Si consideri la dimensione del prodotto per il posizionamento e l’installazione. Fig.

Posizionare la lavastoviglie su una superficie piana, orizzontale e stabile, ad esempio appoggiarlo su una piano adeguato della cucina. Nota: La lavastoviglie non è adatta all’incasso. Fig.

La lavastoviglie deve essere collegata allo scarico

• Il tubo è al pronto per essere collega- to allo scarico delle acque reflue. Tagliare le fascette e raddrizzare il tubo.

• Collegare l’estremità ad un tubo di scarico (opzione A o B). Prendere in considerazione la massima altezza dell’uscita del tubo di scarico. Nota: Come accessorio opzionale è disponibile un supporto per il tubo. Fig.

Collegare l’ingresso dell’acqua a un rubinetto dell’acqua corrente (3/4”) utilizzando il tubo in dotazione e assicurarsi che fissato saldamente. Nota: Se i tubi dell’acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l’acqua per assicurarsi che sia è limpida e priva di impurità. ln mancanza di questa precauzione, vi è il rischio che l’ingresso dell’acqua possa bloccarsi e danneggiare l’apparecchio. Fig.

Collegare la spina di alimentazione alla rete elettrica. Preparazione Riempimento del contenitore del sale Fig.

A seconda della durezza dell’acqua di casa (grado di durezza) utilizzare il sale supplementare (addolcitore). Rispettare sempre le istruzioni fornite con il sale.

• Togliere il cestello, poi svitare e togliere il tappo del contenitore del sale.

• Prima del primo lavaggio, aggiungere 1 It di acqua nel contenitore del sale della macchina.

• Posizionare l’estremità dell’imbuto (in dotazione) nel foro e versare circa 1 kg di sale. Una piccola fuoriuscita di acqua dal contenitore del sale è normale.

• Dopo aver riempito il contenitore, riavvitare il tappo in senso orario.

• Subito dopo il riempimento del sale nel suo contenitore, occorre avviare un programma di lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei filtri, la pompa o altre importanti parti della macchina possono essere danneggiati dall’acqua salata con conseguente perdita della garanzia. Nota: A seconda di quanto si scioglie il sale, la spia può restare accesa anche dopo il riempimento del contenitore. IM_KDW 60111 A2 FS_170802_V08_HR.indb 63 2/8/17 12:02 pm64 Italiano Attenzione

• Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l’uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l’addolcitore dell’acqua. In caso di danni causati dall’utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali danni.

• Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in eccesso.

• Aggiungere il sale poco prima di iniziare uno dei programmi di lavaggio completo. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo periodo di tempo, il che può causare corrosione.

• Il contenitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo. Regolazione del consumo di sale Fig.

Attivare la modalità di impostazione: Chiudere lo sportello entro 60 secondi dall’accensione, premere il pulsnate di “Start/Pause” (“Avvio/Pausa”) e tenerlo premuto per 5 secondi. La macchina entra in modalità di impostazione, indicata dalle spie lampeggianti alternativamente e . Regolare il livello di consumo di sale: Premere il pulsante Start/ Reset (Avvio/Reset) per selezionare l’impostazione corretta in base all’ambiente locale. Seguire la tabella sottostante per trovare l’impostazione corretta. Grado di durezza dell’acqua Impostazione °dH

0-5 0-0,94 H1 6-11 1,0-2,0 H2 12-17 2,1-3,0 H3* 18-22 3,1-4,0 H4 23-34 4,1-6,0 H5 35-55 6,1-9,8 H6 Il prodotto uscirà automaticamente dalla modalità di impostazione 5 secondi dopo l’ultima impostazione/ funzionamento dell’interruttore. Nota:

Grado tedesco di misura della durezza dell’acqua

millimol, unità internazionale per la durezza dell’acqua

impostazione di fabbrica Contattare le autorità di gestione dell’acqua locali per informazioni sulla durezza del rifornimento idrico. IM_KDW 60111 A2 FS_170802_V08_HR.indb 64 2/8/17 12:02 pm65 Italiano Aggiunta del detersivo Fig.

L’erogatore deve essere riempito prima dell’inizio di ogni ciclo di lavaggio. Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Premere il pulsante di rilascio. Il coperchio scatta automaticamente.

• Aggiungere sempre il detersivo poco prima dell’inizio di ogni ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolversi correttamente.

• Se le stoviglie sono molto sporche, mettere una dose supplementare di detersivo nello scomparto del prelavaggio. Questo detersivo entrerà in azione durante la fase di prelavaggio. Si noti la dierenza tra i due scomparti: a) Scomparto del detersivo per il lavaggio principale. b) Scomparto del detersivo per il ciclo di prelavaggio.

• Chiudere il coperchio e premere finché non scatta in posizione. Nota: Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto. Riempire il serbatoio del brillantante Fig.

La lavastoviglie è progettata per utilizzare il brillantante liquido che viene rilasciato durante il risciacquo finale per evitare che l’acqua formi gocce sulle stoviglie.

• Aprire il tappo e versare il brillantante nel dosatore fino a quando l’indicatore di livello diventa completamente nero. Il volume del contenitore del brillantante è di circa 110 ml.

• Per aprire il dosatore occorre ruotare il tappo seguendo la freccia di “apertura” (a sinistra) ed estrarlo.

• Versare il brillantante nel dosatore, facendo attenzione a non riempirlo eccessivamente. Indicatore Status Full ¾ full ½ full ¼ full Vuoto

• Rimettere il tappo allineandolo con la freccia di “apertura” e ruotandolo verso la freccia di chiusura (a destra). Nota: Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per lavastovi- glie, detersivi liquidi). Questo danneggerebbe l’apparecchio.

• Il brillantante viene aggiunto automaticamente durante l’ultimo risciacquo, garantendo un’asciugatura senza macchie o strisciature.

• Se il dosatore del brillantante è vuoto la spia del brillantante si accende di rosso. Regolare il distributore del brillantante Il dosaggio può essere regolato a 6 livelli. Il livello predefinito è il 4. Questa impostazione è soltanto una raccomandazione Nota:

• Impostare il dosaggio ad un livello superiore, se persistono macchie sui piatti.

• Impostare il dosaggio ad un livello inferiori, se rimangono aloni o striature sulle stoviglie.

• Utilizzare una moneta per modificare l’impostazione. IM_KDW 60111 A2 FS_170802_V08_HR.indb 65 2/8/17 12:02 pm66 Italiano Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.

• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle.

• Non è necessario sciacquare le stoviglie sotto l’acqua corrente.

• Posizionare gli oggetti nella lavastoviglie nel modo seguente: - Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giù. - Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l’acqua possa defluire. - Tutti gli utensili vanno impilati in modo sicuro e senza possibilità di ribaltarsi. - Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio. - Sistemare piccole stoviglie, vale a dire oggetti leggeri e delicati come piattini, tazze, bicchieri, recipienti da dessert ecc. nel cestello superiore - Sistemare parti grandi e pesanti, come piatti, teglie, pentole, recipienti ecc. nel cestello inferiore. Nota: Gli oggetti molto piccoli non devono essere lavati in lavastoviglie in quanto potrebbero facilmente cadere fuori dal cestello. Attenzione

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.

• Non lasciate che un oggetto tocchi il fondo.

• Caricare sempre gli utensili alati con la punta acuminata verso il basso!

• Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento. Regolazione del cestello superiore Fig.

Per garantire più spazio nel cestello superiore e inferiore come ad esempio per pezzi di stoviglie più alti, è possibile caricare il cestello superiore in 2 posizioni. tirare il cestello superiore verso l’alto per sollevarlo. Premere le maniglie su entrambi i lati per abbassare il cestello. Fig.

Osservare il piano generale per disporre stoviglie e posate nel cestello. Vedere la tabella qui sotto per le denominazione delle parti.

Ciotola piccola di servizio

Ciotola media di servizio

Supporti aggiuntivi possono essere presenti nel cestello inferiore (I). Vaschette aggiuntive possono essere situatesotto al cestello superiore (II). IM_KDW 60111 A2 FS_170802_V08_HR.indb 66 2/8/17 12:02 pm67 Italiano Fig. 10a Osservare lo schema per il posizio- namento delle posate nell’apposito cestello. Vedere la tabella qui sotto per le denominazione delle parti.

Cucchiaini per dolce

Cucchiai di servizio

Forchette di servizio

Mestolo Fig. 10b La vaschetta per le posate può essere modificata e adattata secondo le proprie esigenze.

I. posizione standard, entrambe le

II. lato sinistro piano, metà destra

III. entrambe le metà piane, metà

metà di destra spostata spostata a sinistra

V. lato sinistro piano, destro aperto,

metà destra rimossa Funzionamento Lavaggio delle stoviglie Fig.

Osservare la seguente procedura per avviare il processo di lavaggio:

1. Preparare la lavastoviglie

2. Caricare il cestello della lavastoviglie

3. Aggiungere il detersivo o il

4. Assicurarsi che l’alimentazione idrica

sia aperta, che l’apparecchio sia collegato alla rete e che lo sportello sia ben chiuso.

5. Premere l’interruttore “Ein/Aus” per

accendere la lavastoviglie e scegliere il programma, consultare il capitolo Scelta del programma Se la lavastoviglie non è del tutto carica, è possibile inoltre selezionare la modalità a metà carico. Questa modalità consente di risparmiare sia acqua che corrente elettrica durante l’uso del cestello inferiore e superiore della propria lavastoviglie. Premere il pulsante di metà carico e l’indicatore di metà carico si accende. Nota:

• Si consiglia di utilizzare la funzione di metà carico se i piatti sono leggermente sporchi.

• Selezionare la funzione asciugatura extra se si desidera che i piatti siano super asciutti.

• Le funzioni di metà carico ed asciugatura extra non possono essere selezionate contemporaneamente.

• Queste modalità possono essere utilizzate solo con l’impostazione dei programmi Intensivo , Normale , ECO, Vetro e 90 min . IM_KDW 60111 A2 FS_170802_V08_HR.indb 67 2/8/17 12:02 pm68 Italiano Mettere in pausa il ciclo di lavaggio È possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato, e l’apparecchio potrebbe avere già scaricato l’acqua di lavaggio.

• Premere il pulsante “Start/Pause” (“Avvio/ Pausa”) più di tre secondi; la macchina andrà in stand by.

• Modificare il programma per l’impostazione del ciclo desiderato

• Premere nuovamente il pulsante “Start/ Pause” (“Avvio/Pausa”) per continuare il processo di lavaggio Nota: Se si apre la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello e si premere il pulsante “Start/ Pause” (“Avvio/Pausa”), la macchina continua a lavorare dopo 10 secondi.

• Se si è dimenticato un piatto, si può mettere in pausa il programma e aggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia ancora aperto.

1. Aprire leggermente lo sportello per

mettere in pausa il programma di lavaggio.

2. Dopo l’arresto dei bracci, è possibile aprire

completamente lo sportello.

3. Aggiungere piatti dimenticati.

4. Chiudere lo sportello e premere

nuovamente il pulsante “Start/Pause” (“Avvio/Pausa”), la lavastoviglie continuerà dopo 10 secondi. Blocco parentale

• La protezione per bambini può essere attivata quando la lavastoviglie è in funzione o viene avviata con il ritardo del tempo di avviamento.

• Premere a metà l’intero pulsante ed il pulsante del timer contemporaneamente per 3 secondi. A questo punto la lavastoviglie può solamente essere spenta. Per disabilitare il blocco parentale, premere i due pulsanti di nuovo per 3 secondi.

6. Premere il pulsante Avvio/Pausa.

Per arrestare il processo premere il pulsante Avvio/Pausa di nuovo. Per avviare il processo di risciacquo in un secondo momento, premere il pulsant del timer. Impostare le ore entro le quali il tempo di avviamento deve essere rimandato premendo il pulsante diverse volte. A Può essere impostato un ritardo del tempo di avviamento da 1 a 24 ore. Successivamente premere il pulsante Avvio/Pausa. La lavastoviglie avvia il risciacquo una volta trascorso il tempo preimpostato. Nota: Le spie del programma mostrano lo stato della lavastoviglie:

• Luce del programma accesa: standby o pausa

• Luce del programma lampeggiante: programma di lavaggio in corso

7. Quando il ciclo di lavoro è terminato,

il segnale acustico della lavastoviglie suonerà 8 secondi, per poi fermarsi. - Spegnere l’apparecchio con il pulsante “Ein/Aus” e chiudere il rubinetto dell’acqua. - Aprire lo sportello della lavastoviglie. Attenzione È pericoloso aprire lo sportello durante il lavaggio, perché ci si può scottare con l’acqua calda. - Attendere qualche minuto prima di scaricare la lavastoviglie per evitare di maneggiare stoviglie e utensili mentre sono ancora caldi e più suscettibile alle rotture. Essi potranno anche asciugare meglio. - Scaricare la lavastoviglie. IM_KDW 60111 A2 FS_170802_V08_HR.indb 68 2/8/17 12:02 pm69 Italiano Fig.

Scelta del programma Consultare la tabella qui sotto per scegliere il programma corretto in base alle proprie esigenze. Program-

Informazione e scopo Descrizione ciclo Detersivo Pre/Princ. Funzionamento Tempo in min Cons. energ. in kWh Cons. idrico in litri Brillan- tante

Normal Per carichi comunemente sporchi come pentole, piatti, bicchieri e padelle leggermente sporche. Prelavaggio a 45 °C Lavaggio a 55 °C Risciacquo Risciacquo a 65 °C Asciugatura 5/30 g (o 3 in 1)

Intensiv Per stoviglie molto sporche e pentole normalmente sporche, padelle, piatti, ecc. con residui incrostati. Prelavaggio a 50 °C Lavaggio a 60 °C Risciacquo Risciacquo Risciacquo a 65 °C Asciugatura 5/30 g

Per stoviglie e bicchieri poco sporchi. Lavaggio a 40 °C Risciacquo a 60 °C Asciugatura 5/30 g (o 3 in 1)

(*EN 50242) Questo è il programma standard. È adatto per pulire stoviglie normalmente sporche ed è il programma più eciente in termini di consumo energetico e idrico per quel tipo di stoviglie. Prelavaggio Lavaggio a 45 °C Risciacquo Risciacquo a 65 °C Asciugatura 5/30 g (o 3 in 1)

Per carichi normalmente sporchi che necessitano di un’asciugatura completa. Lavaggio 65 °C Risciacquo a 65 °C Asciugatura 35 g 90 120 1.35 1.45 12.5 12.5 Per sciacquare piatti che verranno lavato in un secondo momento. Prelavaggio - 15 n/a 0.02 n/a 4 n/a - Rapid Un risciacquo rapido per carichi leggermente sporchi senza asciugatura. Risciacquo a 45 °C Risciacquo a 50 °C Risciacquo a 55 °C 25 g 30 n/a 0.75 n/a 11 n/a - Index: 1: Generale / 2: Asciugatura supplementare IM_KDW 60111 A2 FS_170802_V08_HR.indb 69 2/8/17 12:02 pm70 Italiano Nota legalie:

• EN 50242: Questo programma è il ciclo di prova. Le informazioni per la prova di comparabilità in conformità alla norma EN 50242, sono le seguenti: - Capacità: 14 impostazioni - Cestello per stoviglie superiore: Cestello per stoviglie superiore - Impostazioni del brillantante: 6 - Consumo energetico: in modalità o è 0,45 W in modalità on è 0,49 W Durata della modalità left-on: L’alimentazione viene interrotta automaticamente dopo un programma terminato da 30 minuti. Pulizia e manutenzione Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i mec- canismi di pulizia e gli utensili potrebbero graare la superficie.

• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all’interno del prodotto (ad esempio, attraverso l’interruttore).

• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetri acqua nella serratura e nei componenti elettrici, non utilizzare alcun detergente spray. Pulizia del gruppo filtro II filtro previene l’ingresso di grandi residui di alimenti ed altri oggetti all’interno della pompa. Controllare ogni volta i filtri di bloccaggio dopo l’utilizzo della lavastoviglie e pulirli periodicamente. Fig.

Il sistema filtrante è costituito da un fil- tro a grana grossa, un filtro piatto (filtro principale) e un micro filtro (filtro fine).

• Filtro Principale A: Alimenti e particelle intrappolati da questo filtro vengono polverizzati da un getto speciale del braccio e lavati via.

• Filtro fine B: Questo filtro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.

• Filtro a grana grossa C: Oggetti più grandi, come pezzi di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtro a grana grossa. Per rimuovere gli elementi catturati dal filtro, premere delicatamente il tappo sulla parte superiore di questo filtro e sollevarla. Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo (filtro C) in senso antiorario e togliere l’intero gruppo del filtro.

• Lavare i filtri sotto l’acqua corrente.

• Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del filtro sia installato correttamente. Attenzione Non utilizzare la lavastoviglie senza aver installa- to in maniera appropriata il sistema di filtraggio. Pulizia dei bracci irroratori Fig.

I bracci irroratori sono facilmente smon- tabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti.

• Aerrare il braccio nel mezzo e tirarlo verso l’alto per rimuoverlo.

• Lavare i bracci sotto un getto di acqua corrente.

• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente. IM_KDW 60111 A2 FS_170802_V08_HR.indb 70 2/8/17 12:02 pm71 Italiano Codici di errore Codice Significato Possibili cause

Ingresso dell’acqua più lento

• Il rubinetto non è aperto

• L’ingresso di acqua è limitato

• La pressione dell’acqua è troppo bassa E4 Troppo pieno • Alcuni componenti della lavastoviglie perdono Risoluzione dei problemi Se ci sono problemi durante il funzionamento, fare riferimento alla seguente tabella. Se i problemi non possono essere risolti come indicato sotto Soluzione, si prega di contattare il produttore. Problema Possibili cause Soluzione Il prodotto non funziona

• Alimentazione interrotta • Controllare alimentazione elettrica

• La pressione dell'acqua è troppo bassa

• Verificare che l'approvvigionamento idrico sia stato collegato correttamente e che l'acqua sia stata aperta

• Lo sportello della lavastoviglie non è stato chiuso correttamente

• Assicurarsi che lo sportello sia stato chiuso correttamente L’acqua non viene pompata dalla lavastoviglie

• Il tubo di scarico è piegato • Controllare il tubo di scarico

• Il filtro è otturato • Controllare il filtro grossolano

• Il lavandino della cucina è otturato

• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto Schiuma nella vaschetta

• Detersivo inadatto • Utilizzare solamente detersivi appositi per lavastoviglie

• Riversamenti di brillantante • Pulire i riversamenti di brillantante Schiuma nella vaschetta interna

• È stato utilizzato del detersivo con colorante

• Utilizzare solo detersivo senza colorante Strato bianco sulla superficie interna

• Minerali d'acqua duri • Pulire regolarmente l'interno con una spugna umida Macchie di ruggine sulle posate

• Le posate non sono resistenti alla corrosione

• Non lavare questi oggetti nella lavastoviglie

• Un programma non è stato avviato dopo il rifornimento del sale

• Avviare sempre un programma rapido dopo aver aggiunto il sale

• Il coperchio dell'ammorbidente è lento

• Controllare e avvitarlo IM_KDW 60111 A2 FS_170802_V08_HR.indb 71 2/8/17 12:02 pm72 Italiano Rumore martellante nel telaio

• Il braccio spruzzatore sbatte contro un oggetto nel cestello

• Interrompere il programma e risistemare gli oggetti Rumore metallico • Le stoviglie sono sparse nel telaio Rumore martellante nei tubi dell’acqua

• Causato dall'installazione in loco o dalla sezione trasversale della tubazione

• Questo non influisce sul funzionamento della lavastoviglie Le stoviglie non sono pulite

• Stoviglie caricate in modo scorretto

• Risistemare le stoviglie

• I bracci spruzzatori sono bloccati

• Detersivo insuciente • Aggiungere più detersivo

• Il programma non è potente a sucienza

• Scegliere un altro programma

• Il filtro è sporco o non è inserito correttamente

• Pulire il filtro e assicurarsi che sia inserito correttamente Opacizzazione sulle stoviglie in vetro

• Detersivo eccessivo • Usare meno detersivo e scegliere il ciclo più breve per pulire i bicchieri Segni neri o grigi sulle stoviglie

• Le stoviglie sono state graate da utensili in alluminio

• Utilizzare un detergente abrasivo delicato Detersivo residuo nello scomparto per tazze

• Le tazze di detersivo sono bloccate

• Risistemare le stoviglie Le stoviglie non si asciugano

• Il livello di brillantante è troppo basso

• Aumentare il livello di brillantante

• Le stoviglie vengono rimosse troppo presto

• Non rimuovere le stoviglie subito dopo il lavaggio. Caratteristiche Consumo energetico 1760 - 2100 W Tensione / nominale 220 - 240 V ~ 50 Hz Pressione idrica (pressione di flusso) 0,4 - 10 bar (0,04 - 1 MPa)

• Questa è una lavastoviglie.

• Il metodo di test Erp è secondo EN50242:2008+A11, (EU) 1016/2010 & (EU) 1059/2010

• Far riferimento al sito Web di seguito per informazioni tecniche o contattare il produttore per la documentazione tecnica: www.koenic-online.com. IM_KDW 60111 A2 FS_170802_V08_HR.indb 72 2/8/17 12:02 pmNederlands

Nome del fornitore Marchio del fornitore Imtron KOENIC b Identificatore del modello KDW 60111 A2 FS

Capacità nominale, espressa in numero di coperti standard, per il ciclo standard di lavaggio

d La classe di ecienza energetica A++ e Marchio UE di qualità ecologica Si

Consumo annuo di energia (AE C ) in kWh/anno Consumo energetico 266 kWh all’anno, basato su 280 cicli di lavaggio standard con acqua fredda e consumo dei modi a basso consumo energetico. Il consumo eettivo dipende dalle modalità di utilizzo dell’apparecchio

) del ciclo di lavaggio standard 0,93 kWh

Consumo energetico nei modi spento e lasciato acceso (P

Consumo annuo di acqua (AW C ) in litri/anno «Consumo di acqua 3080 litri/anno, basato su 280 cicli di lavaggio standard. Il consumo eettivo dipende dalle modalità di utilizzo dell’apparecchio.»; j Classe di ecienza di asciugatura A

Indicazione che il «programma standard» è il programma standard di lavaggio al quale fanno riferimento le informazioni dell’etichetta e della scheda, che questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale e che è il programma più eciente in termini di consumo combinato di energia e acqua ECO 45 °C

Durata del programma per il ciclo di lavaggio standard espressa in minuti e arrotondata alla cifra intera più vicina 190 min

Durata del modo lasciato acceso, (T

) se la lavastoviglie per uso domestico è dotata di sistema di gestione dell’energia 30 min
