BEDIENUNGSANLEITUNG KDW 60111 A2 FS Koenic

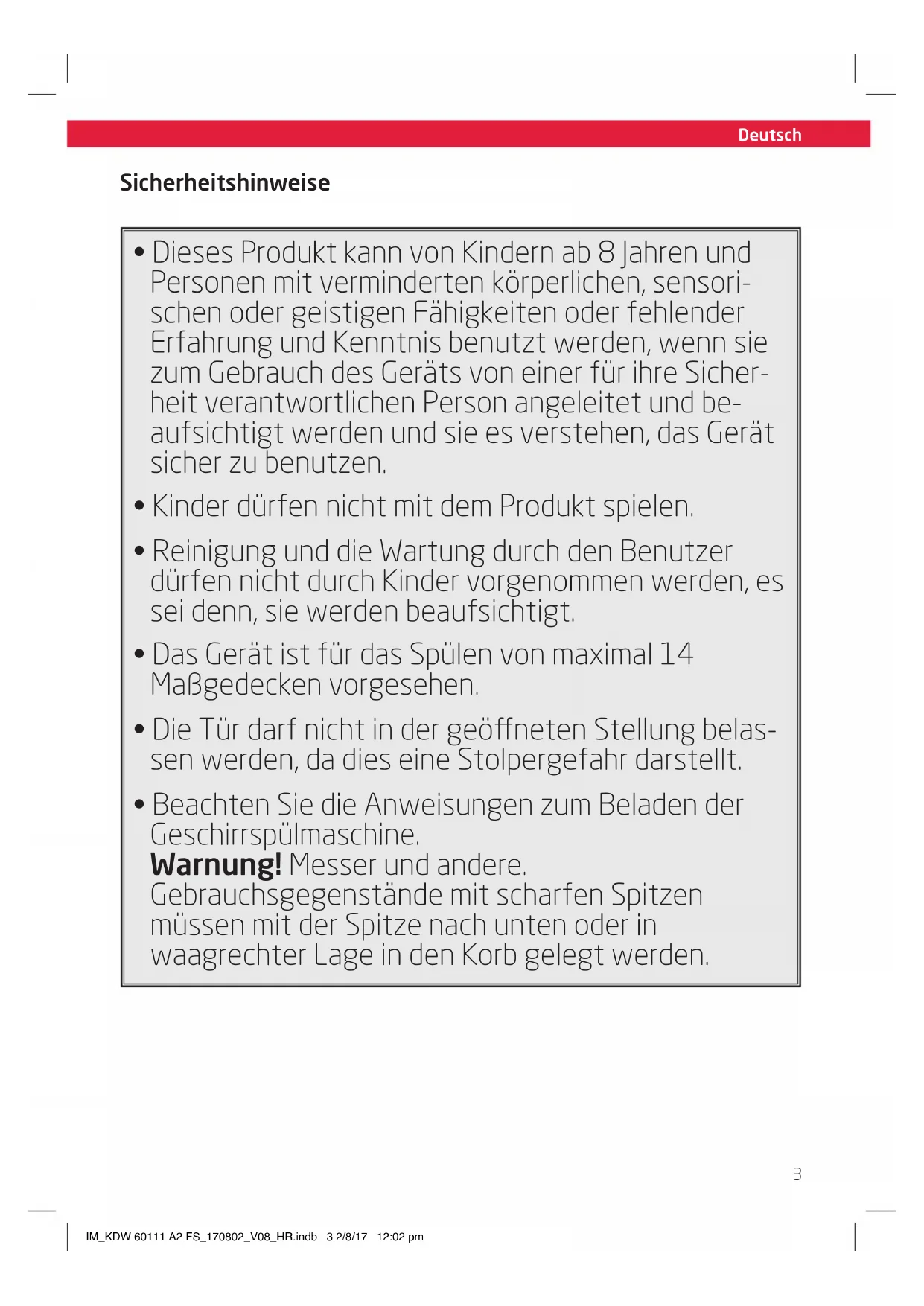

- Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis benutzt werden, wenn sie zum Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet und beaufsichtigt werden und sie es verstehen, das Gerätsicher zu benutzen.
- Kinder dürfen nicht mit dem Produkt spielen.
- Reinigung und die Wartung durch den Benutzer)dürfen nicht durch Kinder vorgenommen werden, es sei dess, sie werden beaufsichtigt.
- Das Gerät ist für das Spülen von maximal 14 Maßgedecken vorgesehen.
Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Stolpergebn darstellt.
- Beachten Sie die Anweisungen zum Beladen der Geschirrspulmaschine.
Warning! Messer und andere. Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.
Deutsch
Sicherheitshinweise
- Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. Die Verwendung in Mitarbeiterkuchen von Läden, Büros sowie die Nutzung durch Fälle von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.
- These Geschirrspulmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht durch Teppichboden verstopf werden.
- Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
- Beachten Sie das Kapitel Reinigung und Pflege.
Sicherheitshinweise
- Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthalt wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
- Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäß oder falsche Nutzung ist gefährlich.
- Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
- Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführren.
Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
- Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.
- Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produkten, fern.
- Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.
- Ziehen Sie den Netzstecker ...
- wenn das Produkt nicht benutzt wird,
- im Falle von Störungen,
- bevor Sie Zubehör anbringen oder entfernen,
- vor der Reinigung des Produktes.
- Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.
-
Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.
-
Beachten Sie alle Hinweise zur Installation.
Das Gerät ist an die Wasserversorgung angeschlossen. Beachten Sie den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installationarf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.
Deutsch
Herzlichen Glückwunsch!
Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur späteres Nachschlagen auf.
Bestimmungsgemäß Benutzung
Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schaden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht fürkommenziellen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.
Vor dem ersten Gebrauch
Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfeihlt sich, die Originalverpackung für späteres Verstuen aufzubewahren. Mocht den Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei ihrerörtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Soltte der Verpackungsinhalt unvollständig oder sollenn Beschädigungen feststellbar sein, kontaktieren Sie umgehend ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.
Dieses Produkt nicht im unsortierten Hausmüll, sondern bei einer ausgewiesenen Sammelstelle für
Elektro- und Elektronik-Altgeräte zu entsorgen. Dadurch tragen Sie zum Schutz der Ressourcen und der Umwelt bei. Für weitere Information wenden Sie sichitte an ihren Handler oder die örtlichen Behörden.
Lieferumfang
1×Geschirrspüler
1×Bedienungsanleitung
1 x Garantiekarte
Bedienelemente und Komponenten
A Bedienfeld
A1 Ein-/Aus-Schalter
A2 Tastenkombination Kindersicherung
A3 Anzeige für Klarsprüler
A4 Anzeige fur Spezialsalz
A5 Wasseranschlussanzeige
A6 Digitalanzeige
A7 Programmanzeige
A8 Programmwahltaste P
A9 Taste extratrocken
A10 Start/Pause-Taste
A11 Anzeige extratrocken
A12 Anzeige Kindersicherung
A13 Anzeige fur Halbvoll
A14 Startzeitverzögerungstaste/Timer
A15 Halbvoll-Taste1/2
BGriffmulde
C TUR
D Besteckablage
Oberer Korb
F Unterer Korb
Einfullkammer
Geschirrspulmittel-Tab/Pulver-Fach
G1 Abdeckung
G2 Fach für Hauptspulgang
G3 Entriegelung
G4 Fach für Vorsprülung
Klarspulfach
G5 Füllindikator
G6 Klarspulertank
H Innenraum
H1 Salztank
H2 Wasserabfluss mit Filtereinsatz
H3 Oberer und unterer Spruham
Rückseite
1Netzkabel mit Netzstecker
Abwasserschlauch (vormontiert)
K Schlauch fur Wasseranschluss (vormontiert)
Zubehörteile
Einfülltrichter (nicht abgebildet)
Installation
Hinweis:
Der Geschirrspüler ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor Einbau sicher, dass sich am gewünschten Standort eine Wandsteckdose befindet. Beachten Sie die Abmessungen des Produktes beim Aufstellen oder bei der Montage.
Abb. 1 Stellen Sie den Geschirrspüler auf einen ebenen, waagerechten und festen Untergrund.
Hinweis:
Der Geschirrspulerarfndnichteingebau twerden,z.B.alsUnterbaugerat,etc.
Abb. Der Geschirrspulern muss an einen Abfluss angeschlossen werden.
Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
SchlieBen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes.
Hinweis:
Geeignete Schlauchhalter sind als optionales. Zubehör erhältlich.
Abb. SchlieBen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem an (3 / 4^ ) und stellen Sie safer, dass alles korrekt und fest angeschlossen ist.
Hinweis:
Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lessen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sichere sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopf und das Gerät beschädigt wird.
Abb. 4 Stecken Sie den Netzstecker in eine geeignete Steckdose.
Vorbereitung
Salztank mit Salz befüllen
Abb.5 Abhängig von der Härte Ihr's Leitungswassers (Wasserhärte) ⇒n Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen zum Salz.
- Entfernen Sie den Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.
Vor dem ersten Gebrauch fullen Sie 1,5 Liter Wasser in den Salztank.
- Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und füllen Sie ca. 1,5 kg Salz ein. Es ist normal wenn darauf etwas Wasser aus dem Salztrank austritt.
- Haben Sie den Salztank besteht, verschrauben Sie die Verschlusskappe wieder und stellen Sie sicher, dass Sie fest sitzt.
- Führn Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird empfohlen), da ansonsten Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch Salzwasser beschädigt werden können, wodurch auch die Garantie erlischt.
Hinweis:
Je nach dem wie vollständig sich das Salz auflöst, kann die Salzwarnlamperiotz gefülltem Salztank weiterhin leuchten.
Deutsch
Achtung
- Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, insbesondere Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden welche durch ungeeignetes Salz hervorgerufen werden erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entwickelte Schäden.
- Wenn Salz verschüttet wurde给你们 sieben Sichteinlagen durchlaufen um Salzspuren zu entfern.
- Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, welche verschüttet wurde, für evtl. langere Zeit auf der Oberfläche verbleiben, was Rost verursachen können.
- Der Salztankarf nur aufgefüllt werden wenn die Salzwarnlampe beginnnt zu leuchten.
Salzmenge einstellen
Abb.6 Einstellmodus aktivieren: Schlieben Sie die Turl innerhalb von 60 Sekunden nachdem Sie das Gerat eingeschaltet haben. Drucken und halten Sie die Start/ Pause-Taste fur 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch abwechselndes Blinken der Warnleuchten und angezeigt wird. Salzverbrauch einstellen: Drucken Sie jeweils kurz die Start/Pause-Taste, um die korrekte Salzmenge einzustellen. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung.
| Wasserhärte (grad) | Einstellung |
| °dH1) | mmol/l2) |
| 0-5 0-0,94 H1 | |
| 6-11 1,0-2,0 H2 | |
| 12-17 2,1-3,0 H3* | |
| 18-22 3,1-4,0 H4 | |
| 23-34 4,1-6,0 H5 | |
| 35-55 6,1-9,8 H6 | |
Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung beendet.
Hinweis:
1) Grad deutscher Härte (°dH)
2 Millimol, internationale Einheit für Wasserhärte
^1 Werkseinstellung Kontaktieren Sie ihren zuständigen
Wasserversorger um die bei Ihnen vorhandene Wasserhärte zu erfahren.
Geschirrspulpulver oder -tabs einfullen
Abb.7 Das Geschirrspulmittelfach muss vor jeder Spulgang neu aufgefüllt werden. Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspulmittels.
- Drücken Sie die Deckelöffnungstaste und der Deckel springt auf.
- Füllen Sie das Geschirrspulmittel (Pulver oder Tabs) unmittelbar vor dem Spülvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten können.
- Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in das Fach für Vorsprülen. Diese Geschirrspulmittel wird dann schon während des Vorsprülens zugegeben.
Beachten Sie die Unterschiede beider Facher:
a) Spulmittelfach für Hauptspülgang b) Spulmittelfach für Vorsprülen
- Klappen Sie den Deckel zu, sodass er einrastet.
Hinweis:
Benutzen Sie nur spezielles Geschirrspulmittel welches für die Verwendung in Geschirrspulmaschinen vorgesehen ist. Halten Sie das Geschirrspulmittel frisch und trocken.
Klarspüler auffellen
Abb. 8 Ihr Geschirrspulier ist für den Gebrauch mit flüssigen Klarspulern vorgesehen. Dieser wird im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.
- Entfernen Sie die Verschlusskappe und füllen Sie Klarsprüfer in den Tank bis der Füllstandsdiskidator vollständig schwarz erscheint. Die max. Kapazität des Tanks beträgt ca. 110 ml.
Zum Offnen der Verschlusskapedrehen Sie diese auf die Position "open" (offen) in Pfeilrichtung links und nehmen Sie sie ab.
- Füllen Sie Klarsprüler in den Tank.
Überfüllen Sie den Tank nicht.
| Anzeige Status |
| ● | Voll |
| ◎ | ¾ voll |
| ◎ | ½ voll |
| ◎ | ¼ voll |
| ○ | leer |
Zum Schlieben des Tanks setzen Sie die Verschlusskappe in der Position "open" (offen) in den Tank und drehen Sie sie in Position "closed" (geschlossen) in Pfeilrichtung rechts.
Hinweis:
Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z. B. Geschirrspulmittel oder Flüssigseife), da dadurch das Gerät beschädigt werden können.
Klarsprücher wird automatisch während des letzten Spulvorganges zugegeben, um sicherzustellen, dass während des Trocknens keine Kalkflecken oder Streifen entstehen.
- Wenn der Klarspulertank leer ist, leuchtet die Warnleuchte Klarspuler ergänzen.
Dosiermenge für Klarsprüler einstellen
Die Dosiermenge ist in 6 Stufen einstellbar. Werkseite ist die Stufe 4 eingestellt. Diese Einstellung ist eine Empfehlung.
Hinweis:
- Dosiermenge hoher einstellen, wenn Flecken auf dem Geschirr zureckbleiben.
- Dosiermenge niedriger stellen, wenn Wolken oder Schlieren auf dem Geschirr zusückbleiben.
- Nehmen Sie eine Münze zur Hilfe, um die Einstellung zu verändern.
Deutsch
Geschirrkorb auffullen
Reinigen Sie im Geschirrspulier nur geschirrspulfestes oder -geeignetes Geschirr und Besteck.
- Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste z.B. in Bratpfannen an.
- Es ist nicht notig das Geschirr unter flieBendem Wasser vorzureinigen.
- Beladen Sie den Geschirrspulier folgendermaBen mit Geschirr und Besteck:
- Teile wie Tassen, Glaser, Topfe/Pfannen mit der Öffnung nach unten, sodass Wasser rauslauf.
- Gebogene oder mit Vertiefungen versehene Teile laden sie schrag damit Wasser ablaufen kann.
- Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.
- Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.
-Ordnen Sie in den Oberkorb kline, leichte und empfindliche Teile, wie Untertassen, Tassen, Glaser, Dessertschalen usw. ein.
- Ordnen Sie große und schwere Teile, wie Teller, Platten, Töppe, Schalen usw. in den Unterkorb.
Hinweis:
Sehr keine Teile sollenn nicht im Geschirrspulergewaschen werden, da sie leicht aus dem Korbfallen konnten.
Achtung
- Messer mit langen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
- Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
Scharfe Teile immer mit den scharfen Punkten nach unten einlagen!
- Überladen Sie den Geschirrspulernicht, da dadurch das Spulergebnis negativ beeinflusst wird.
Oberkorb-Verstellung
Abb.9a Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu entwickeln, konnen Sie den Oberkorb in 2 Positionen in der Höhe verstellen. Ziehen Sie den Oberkorb mittig greifend gerade nach oben, umihn nach oben zu verstellen. Ziehen Sie die sichtlichen Hebel, umihn wieder nach unter zu verstellen.
Abb. 9b Beachten Sie den allgemeinen Plan zum Einlagen von Geschirr und Besteck in die Körbe. Beachten Sie dazu nachfolgende Tabellen, Abbildungen und Beschreibungen.
| 1 Tassen | 2 Untertassen |
| 3 Gläser | 4 Schalen |
| 5 Mittelgroße Schüsseln | 6 Grosse Schüssel |
| 7 Kompottschüsseln | 8 Teller |
| 9 Suppenteller | 10 Ovale Servierplatten |
Abb.9c Im unteren Korb konnen Sie zusätzliche Halterungen ausklappen (I). Im oberen Korb konnen Sie weitere Ablagen herunterklappen (II).
Abb. 10a Beachten Sie den Plan zum Einlagen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.
| 1 Suppenlöffel | 2 Gabeln |
| 3 Messer | 4 Teelöffel |
| 5 Kompottlöffel | 6 Servierlöffel |
| 7 Serviergabeln | 8 Soßenkelle |
Abb.10b Die Besteckablage lassst sich variieren und damit ihren Anforderungen anpassen.
I. Standardposition,beide Halfengeigt
II. linke Seite flach, rechte Hälfte geneigt
III. beiden Häften flach, rechte Häffter erhöht
IV. links flach, rechts offen, rechte Häfte über die linke Häfte geschoben
V. links flach, rechts offen, rechte Halfte entfernt
Bedienung
Geschirrspullen
Abb. 11 Beachten Sie folgende Schritte um den Spülvorgang zu starten:
- Geschirrspulier vorbereiten.
- Korb beladen.
- Geschirrspulreiniger und ggf. Klarspuler einfullen.
- Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Turk correkt geschlossen ist.
- Drücken Sie die Ein-/Aus-Taste um den Geschirrspüler einzuschalten. Wahlen Sie Ihr Programm aus. Beachten Sie das Kapitel Programm auswahlen.
Wenn der Geschirrspulier nicht komplett gefuellt ist, dann wahlen Sieitte zusammen die Halbvollfungtion. Mit dieser Funktion konnen Sie bei Verwendung des unteren und oberen Korbs Ihres Geschirrspulers sowohl Wasser als auch Strom sparen. Drucken Sie die Taste and die Halbvoll-Anzeige leuchtet auf.
Hinweis:
- Wir empfehlen die Funktion Halbvoll zu verwenden, wenn das Geschirr nur weniger verschmutzt ist.
Wahlen Sie die Funktion Extratrocken um das Geschirr extratrocken entnehmen zu können.
Die Funktionen Halbvoll und Extratrocken konnen nicht gleichzeitig ausgewählten werden.
- Beide Funktionen können nur mit den Programmeinstellungen Intensiv. Normal Eco (Oko), Glas und 90 min. Vorwendet werden.
Deutsch
- Um den Spülvorgang zu einem späteren Zeitpunkt zu starten, drücken Sie die Taste Startzeitverzögerung und stellen Sie die Stunden, um die der Start verzögert werden soll, durch mehrmaliges drücken ein. Es können 1-24 Stunden Startzeitverzögerung eingestellt werden. Drücken Sie danach die Start/Pause-Taste. Der Geschirrspüler beginnnt mit dem Spülvorgang wenn die voreingestellte Zeit abgelaufen ist.
Hinweis:
Die Indikatorleuchte des Programms zeigt den aktuellen Stand des Spulvorgangs an.
Indikatorleuche leuchtet dauerhaft: Standby oder Pause.
Indikatorleuche blinkt: Spulvorgang lauft.
-
Nach Beendigung des Spülvorgangs ertont für 8 Sekunden ein Piepton.
-
Schalten Sie das Gerät mit der Ein-Aus-Taste aus und schließen Sie ggf. die Wasserzufuhr.
- Öffnen Sie die Tür des Geschirrspulers.
Achtung
Esist gefährlich die Turwahrend des Spulvorganges zu Offnen, da heiBes Wasser Verbruhenge verursachen konnte.
Warten Sie einzelige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heißt sein konnten. Sie trocknen auch besser im Gerät.
- Geschirrspüler entladen.
Spulvorgang pausieren
Sie können das Spülprogramm ändern wenn der Geschirrspul nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspulreiniger bereits aufgelost haben und das Waschwasser könnte schon abgepumpt sein.
- Drücken Sie die Start/Pause-Taste mehr als 3 Sekunden und das Gerät befindet sich im Standby Modus.
- Andern Sie das Programm.
- Drücken Sie die Start/Pause-Taste erneut um in der neuen Einstellung fortzufahren.
Hinweis:
Wenn Sie die Tur während des Spulvorgangs öffnen pausiert das Gerät. Drücken Sie nach dem Schlieben der Tur erneut die Start/
Pause-Taste dann wird der Spülvorgang nach 10 Sekunden fortgesetzt.
-
Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und diese hinzufugen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geöffnet ist.
-
Öffnen Sie die Tur nur einen Spalt um den Spülvorgang anzuhalten.
- Nachdem die Sprüharme gestopt haben können Sie die Tur vollständig öffnen.
- Zusätzliches Geschirr einlegen.
- TurschlieBen und Start/Pause-Taste drucken. Der Spulvorgang wird nach 10 Sekunden fortgesetzt.
Kindersicherung
Die Kindersicherung kann aktiviert werden wenn der Geschirrspüler lauft oder mit Startzeitverzögerung gestartet wurde.
- Drücken Sie dazu die Halbvoll-Taste und die Startzeitverzögerungstaste gleichzeitig für 3 Sekunden. Der Geschirrspüler kann nun ledigious ausgeschelt werden. Zum Deaktivieren der Kindersicherung drücken Sie die beiden Tasten erneut für 3 Sekunden.
Abb. 12 Programm auswahlen
Beachten Sie nachfolgende Tabelle um das für ihren Zweck richtige Programm auszuwahlen.
| Programm | Einsatzgebiet | Programm Ablauf | Reiniger Vor/Haupt | Laufzeit in min | Energiever-brauch in kWh | Wasser-verbrauch in Liter | Klarspäuler |
| 121 | 212 | | | | |
| Normal | Für normal verschmutzte Ladungen, wie Töppe, Teller, Gläser und leicht verschutzte Pfannen | Vorsprülen 45 °CSplüssen 55 °C AussprülenAussprülen 65 °CTrocknen | 5/30 g(oder 3 in 1) | 180 | 185 1.3 | 1.4 15 15 | | | | ★ |
| Intensiv(stark ver-schmutzt) | Extrem stark verschutztes Kochge-schirr, normal verschutzte Töppe, Pfannen, Teller, usw. Mit festge-trockneten Speiseresten | Vorsprülen 50 °CSplüssen 60 °C AussprülenAussprülenAussprülen 65 °CTrocknen | 5/30 g(oder 3 in 1) | 170 190 | 1.6 1.6 | 18.5 18.5 | | | | ★ |
| Für leicht verschutztes Geschirr und Gläser | Spüssen 40 °CSaussprülen 60 °CTrocknen | 5/30 g(oder 3 in 1) | 130 150 | 0.9 1.1 | 4.5 14.5 | | | | ★ |
| ECO(*EN50242) | Standardisiertes Programm: Anzu-wenden bei normal verschutztem Geschirr. Es ist das effizienteste Programm hinsichtlich Energie- und Wasserverbrauch kombiniert für diese Art von Geschirr | Vorsprülen Spüssen 45 °CSaussprülenAussprülen 65 °CTrocknen | 5/30 g(oder 3 in 1) | 190 200 | 0.93 1.0 | 03 11 11 | | | | ★ |
| 90° | Für leicht verschutzte Ladungen welche nicht vollständig abtrocknen,müssen | Spüssen 65 °CSaussprülen 65 °CTrocknen | 35 g 90 | 120 1.35 | 1.45 12.5 | 12.5 | | | | ★ |
| Zum Einweichen von Geschirr welches später gereinigt werden soll. | Vorsprülen | - | 15 n/a | 0.02 n/a | 4 n/a | - | | | |
| Rapid | Schnellspülgang für leicht verschutzte Ladungen ohne Trocknung | Spüssen 45 °CSplüssen 50 °CSplüssen 55 °C | 25 g | 30 n/a | 0.75 n/a | 11 n/a | - | | | |
Index: 1: Allgemein / 2: Extra Trocken
Deutsch
Rechtlicher Hinweis:
Eingeschalteter Modusdauer: Das Gerat schaltet sich 30 Minuten nach Programmende automatisch aus.
Reinigung und Pflege
Achtung
- Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
- Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser (z. B. an den Schaltern) ins Produktinnere gelangt.
Um das Eindringen von Wasser in die Turverriegelung oder elektrische Bauteile zu verhindern reinigen Sie die Kanten um die Tur herum mit einem weichen, feuchten Tuch. Benutzen Sie dazu keinerlei Spruhreiniger.
Filtereinsatz reinigen
Der Filter verhindert, dass große Speisereste in Wasserkreislauf und Pumpe gelangen. Prufen Sie nach jeder Benutzung die Filter auf Verschmutzung und reinigen Sie in in regelmäßigen Abständen.
Abb.13 Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.
Hauptfilter A: Speise- und Schmutzreste die an thisem Filter hangenbleiben werden durch den Strahl der Spruharme abgeschpult.
- Feinfilter B: Dieser Filterhalt Speisereste zurück, sodass diese dem Wasserkreislauf entzogen werden.
Vorfilter C:GroBe Stucke,wie bspw. Teile von Knochen, welche den Wasserkreislauf blockieren konnten, werden in thisem Filter festgehalten. Um die Reste zu entfernen siehen Sie an der Laschen undziehen Sie raus.
Demontage und Reinigung der Filter wie nachfolgend beschrieben:
- Drehen Sie die Filterkappe gegen den Uhrzeigersinn (Filter C) und entnahmen Sie den gesamten Filtrereinsatz.
Entnehmen Sie die Filter B und C.
Entnehmen Sie den Filter C.
Waschen Sie die Filter unter flieBendem Wasser.
- Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.
Achtung
Benutzen Sie den Geschirrspüller niemals ohne Filtrereinsatz!
Reinigung der Sprüharme
Abb. 14 Führn Sie eine regelmäßige Reinigung durch, um mögliche Verstopfung der Dusen zu vermeiden.
- Nehmen Sie die Sprüharme ab.
Spulen Sie die Spruharme unter flieBendem Wasser grundlich ab.
- Stecken Sie den Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.
Fehlercodes
| Code | Bedeutung Mögliche Ursachen | |
| E1 | in oder schwacher Wasserzulauf | Wasserhahn geschlossen
Wassereinlass blockiert
Wasserdruck zu niedrig |
| E4 | Überlauf • Leck an Komponenten des Produkts |
Fehlerbehebung
Sollte es während des Betriebs zu Störungen kommt, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können, wenden Sie sich an ihren Handler.
| Problem Mögliche Ursache | Behebung | |
| Produkt Funktioniert nicht | Keine Stromversorgung | Überprüfen der Stromversorgung |
| Der Wasserhahn ist geschlossen | Öffnen Sie den Wasserhahn vollständig |
| Die Tür ist nicht richtig geschlossen | Drücken Sie die Tür fest zu |
| Fehler beim Wasserablauf | Der Abwasserschlauch ist abgeknett | Überprüfen Sie den Abwasserschlauch |
| Filter sind verstopft • Überprüften und reinigen Sie den Hauptfilter |
| Küchenabfluss ist verstopft | Überprüfen Sie den Abfluss oder Fragen Sie einen Installateur nach möglicher Abhilfe |
| Besteckteile weisen Rostspuren auf | Besteckteile sind nicht ausreichend rostbeständig | Waschen Sie nur spülmaschinenfestes Besteck |
| Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartet | Starten Sie grundsätzlich nach dem Salzeinfūllen das Programm "Schnell" ohne Spülgut |
| Verschlusskappe des Salzbehalters ist nicht fest geschlossen | Setzen Sie die Verschlusskappeugeade auf und drehen Sie sie fest zu |
| Schlagendes Geräusch im Spülraum | Ein Sprüharm schlägt an ein Geschirrteil | Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile feststehend ein |
| Klapperndes Geräusch im Spülraum | Geschirrteile bewegen sich im Spülraum |
Deutsch
| Schlagendes Geräusch in der Wasserleitung | ·Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht. | ·Hat keinen Einfluss auf die Funktion des Geschirrspulers |
| Geschirr ist nicht sauber·Geschirr wurde nicht richtig eingeordnet | ·Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschreiben wird. | |
| ·Sprüharme sind durch Geschirrteile blockiert | |
| ·Es wurde zu weniger Reiniger dosiert | ·Verwenden Sie mehr Reiniger oder wechseln Sieevtl. das Reinigerprodukt |
| ·Das Programm war zu schwach | ·Wahlen Sie ein stärkeres Programm |
| ·Der Filtereinsatz im Spülraum ist nicht sauber oder nicht richtig eingesetzt | ·Reinigen Sie die Filter oder setzen Sie sie richtig ein |
| Auf den Gläsern und dem Besteck verbleiben Schlieren | ·Die Klarspūlermenge ist zu hoch eingestellt | ·Verringern Sie die Dosiermenge |
| Besteckteile haben graue oder schwarze Flecken | ·Aluminiumbesteckteille haben am Geschirr gerieben | ·Verwenden Sie einen milderen Klarspūler |
| Klarspūler befindet sich im Klarspūertank | ·Klarspūertank blockiert | Wechseln Sie das Reinigerprodukt oder füllen Sie Klarspūler ein |
| Das Geschirr wird nicht trocken | ·Sie verwenden Reinigungsmittel mit Kombifunktion, deren Trocknungsleistung zu schwach ist |
| ·Die Klarspūlermenge ist zu见到 oder der Klarspūerbehälter ist leer. | ·Füllen Sie Klarspūler ein, erhöhen Sie die Dosiermenge |
| ·Das Geschirr wurde zu früher ausgeräumt | ·Räumen Sie das Geschirr später aus |
Technische Daten
| Leistung 1760 - 2100 W | |
| Nennspannung /-frequenz 220 - 240 V ~ 50 Hz |
| Wasserdruck (Durchflussdruck) 0,4 - 10 bar (0,04 - 1 MPa) |
DiesisteinGeschirrspuler.
- Der Erp-Test wurde anhand EN50242:2008+A11, Directive(EU)1016/2010, Directive(EU)1059/2010 durchgeführt.
- Siehe Website unter für detailierte technische Informationen oder bitten Sie den Handler um ein technisches Datenblatt. www.koenic-online.com.
Safety instructions
| Produktdatenblatt |
| a | Lieferanten Warenzeichen | Imtron KOENIC |
| b Modellkennung KDW 60111 A2 FS | | |
| c | Nennkapazität in Standardgedecken für den Standardreinigungszyklus | 14 |
| d Energieeffizienzklasse A++ | | |
| e EU-Umweltzeichen Ja | | |
| f | Jährlicher Energieverbrauch (AE C) Energieverbrauch 266 kwh/Jahr auf der Grundlage von 280 Standardreinigungszyksen bei Kaltwasserbefüllung und dem Verbrauch der Betriebsarten mit geringer Leistungsaufnahme. Der tatsächliche Energieverbrauch hängt von der Art derutzung des Geräts ab | |
| g | Energieverbrauch (E) des Standardreinigungszyklus | 0,93 kWh |
| h | Leistungsaufnahme im Aus-Zustand und im unausgeschlossen Zustand (P0 und P) | P0: 0,45 W P1: 0,49 W |
| i | Gewichteter jährlicher Wasserverbrauch (AW C) Wasserberrauch 3080 Liter/Jahr, auf der Grundlage von 280 Standardreinigungszyksen. Der tatsächliche Wasserverbrauch hängt von der Art derutzung des Geräts ab. | |
| j Trockungseffizienzklasse A | | |
| k | Dieses Programm ist zur Reinigung normal verschmutzen Geschirrs geeignet und in Bezug auf den kombinierten Energie- und Wasserverbrauch am effizientesten. | ECO 45 °C |
| l Progammduer des Standardreinigungszyklus 190 min | | |
| m Dauer des unausgeschlossenten Zustands (T), 30 min | | |
| n Luftschallemissionen in dB(A) re 1 pw 47 dB(A) | | |
| o Der Haushaltsgeschirrspüler ist für den Einbau bestimmt. Ja/Nein | Ja | |
English
| Product fiche |
| a | Supplier's name
Trade mark | Imtron
KOENIC |
| b Model identifier KDW 60111 A2 FS | |
| c | Rated capacity, in standard place settings, for the standard cleaning cycle; | 14 |
| d Energy efficiency class A++ | |
| e EU Ecolabel yes | |
| f | Annual energy consumption (AE C) in kWh per year | Energy consumption 266 kwh per year, based on 280 standard cleaning cycles using cold water fill and the consumption of the low power modes. Actual energy consumption will depend on how the appliance is used. |
| g | Energy consumption (E) of the standard cleaning cycle | 0.93 kWh |
| h | Power consumption in off-mode and left-on mode (P0 and P1) | P0: 0.45 W
P1: 0.49 W |
| i | Annual water consumption (Aw C) in litres per year | Water consumption 3080 litres per year, based on 280 standard cleaning cycles. Actual water consumption will depend on how the appliance is used. |
| j Drying efficiency class A | |
| k | Standard programm' is the standard cleaning cycle to which the information in the label and the fiche relates, that this programme is suitable to clean normally soiled tableware, and that it is the most efficient programme in terms of combined energy and water consumption | ECO 45 °C |
| l Programme time for the standard cleaning cycle 190 min | min |
| m Duration of the left-on mode (T1), 30 min | |
| n A | rborne acoustical noise emissions 47 dB(A) | |
| o | Household dishwasher is intended to be built-in: yes/no | Yes |
| Ficha del producto |
| a | Nombre del proveedor
Marca comercial del proveedor | Imtron
KOENIC |
| b | Identificacion del modelo KDW 60111 A2 FS | |
| c | Capacidad asignada, en número de cubiertos tipo, para el ciclo de lavado normal; | 14 |
| d | Clase de eficiencia energetica A++ | |
| e | Etiqueta ecologica Si | |
| f | Consumo de energia anual (AE C) expresado en kWh al año, | Consumo de energia 266 kwh al año, basado en 280 ciclos de lavado normal, utilizing agua fría y el consumo de losodos de bajo consumo. El consumo de energia real depende de las conditiones de'utilisation del aparato, |
| g | El Consumo de energia (E) del ciclo de lavado normal | 0,93 kWh |
| h | El Consumo de electricidad en el «modo apagado» y en el «modo sin apagar» (Po y Pi) | Pa: 0,45 W
Pi: 0,49 W |
| i | Consumo de agua anual (AW C) en litros al año, | Consumo de agua 3080 l al año, basado en 280 ciclos de lavado normal. El consumo de agua real depende de las conditiones de utiliser del aparato. |
| j | Clase de eficiencia de secado A | |
| k | Indicación de que el «programa normal» es el ciclo de lavado normal a que se refiere la informatión de la etiqueta y de la ficha, queDICHO programa es apto para lavar una vajilla de sociedad normal y que es el programa más eficiente en关键时刻 de consumo combinado de energia y agua; | ECO 45 °C |
| l | Duración del programa relativo al ciclo de lavado normal | 190 min |
| m | Duración del «modo sin apagar» (T) si el lavavajillas domésico está dotado de un sistemas de gestion del Consumo electrico | 30 min |
| n | Ruido acústico aéreo emitido expresado en dB(A) re 1 pW | 47 dB(A) |
| o | Si el lavavajillas domésico está destinado a ser encastrado | Si |
Français
