GEBRUIKSAANWIJZING KDW 60111 A2 FS Koenic

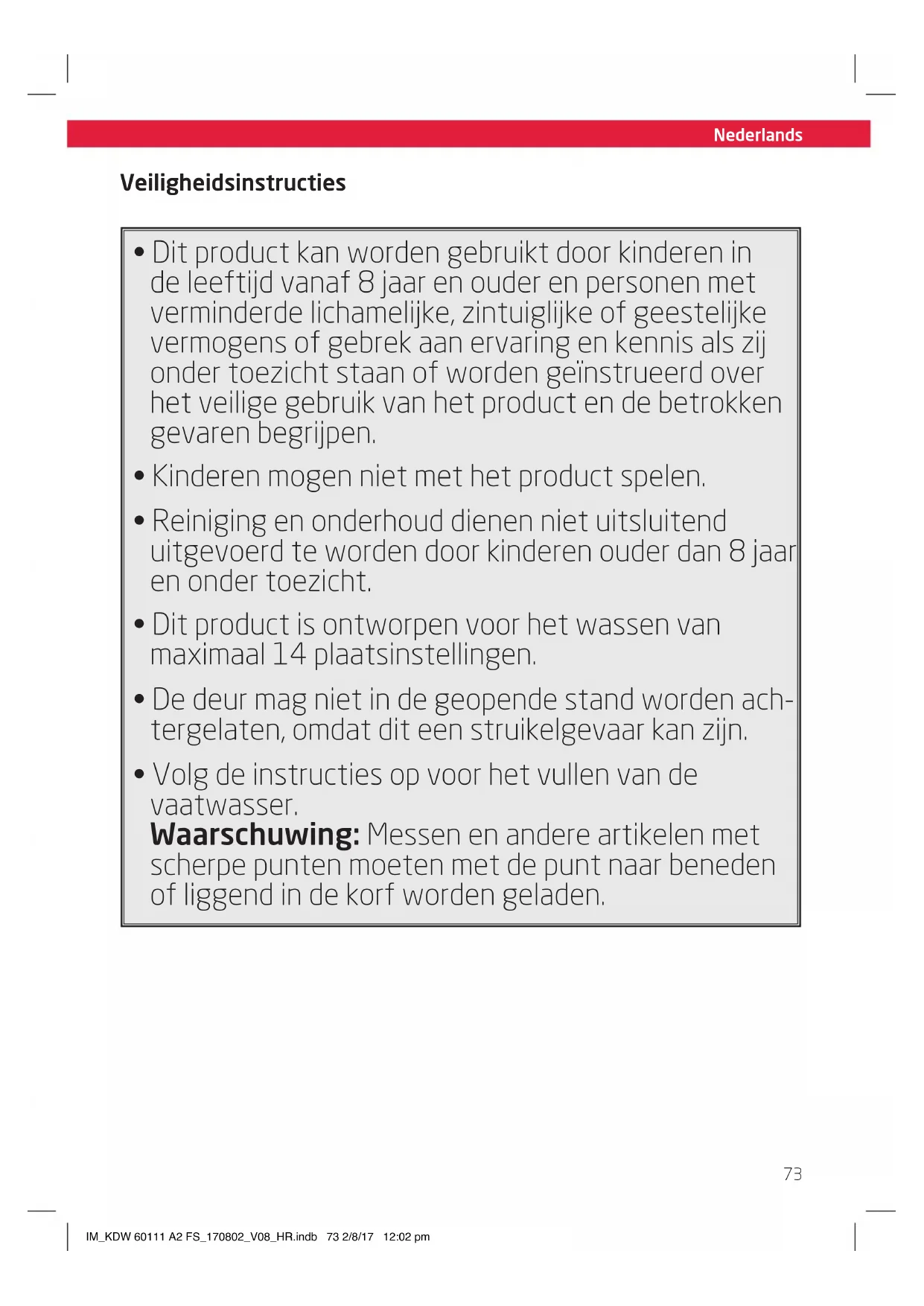

Veiligheidsinstructies Veiligheidsinstructies

• Dit product kan worden gebruikt door kinderen in de leeftijd vanaf 8 jaar en ouder en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis als zij onder toezicht staan of worden geïnstrueerd over het veilige gebruik van het product en de betrokken gevaren begrijpen.

• Kinderen mogen niet met het product spelen.

• Reiniging en onderhoud dienen niet uitsluitend uitgevoerd te worden door kinderen ouder dan 8 jaar en onder toezicht.

• Dit product is ontworpen voor het wassen van maximaal 14 plaatsinstellingen.

• De deur mag niet in de geopende stand worden ach- tergelaten, omdat dit een struikelgevaar kan zijn.

• Volg de instructies op voor het vullen van de vaatwasser. Waarschuwing: Messen en andere artikelen met scherpe punten moeten met de punt naar beneden of liggend in de korf worden geladen. IM_KDW 60111 A2 FS_170802_V08_HR.indb 73 2/8/17 12:02 pmNederlands

Veiligheidsinstructies

• Het product is ontworpen voor de bereiding van normale hoeveelheden thuis of in huishoudelijke niet-commerciële omgevingen zoals personeelskeukens in winkels, kantoren, boeren- en kleine bedrijven of door gasten bij een bed&brakfast, kleine hotels en soortgelijke verblijfsomgevingen.

• De vaatwasser heeft ventilatieopeningen in de on- derkant. Deze openingen mogen niet worden belem- merd door een tapijt.

• Een beschadigde stroomkabel dient uitsluitend te worden vervangen door bevoegde onderhoudsinstanties om gevaar te voorkomen.

• Volg de aanwijzingen in het hoofdstuk Reiniging en zorg. IM_KDW 60111 A2 FS_170802_V08_HR.indb 74 2/8/17 12:03 pmNederlands

Veiligheidsinstructies

• Lees deze gebruikershandleiding voor het eerste gebruik aandachtig door en geef het met het product door. Neem de waarschuwingen die op het product en in deze gebruikershandleiding staan vermeld, in acht. De waarschuwingen bevatten belangrijke informatie voor uw veiligheid en voor het gebruik en onderhoud van het apparaat.

• Gebruik het product uitsluitend voor het beoogde gebruik en met de aangeraden accessoires en onderdelen. Oneigenlijk gebruik of een verkeerde bediening kan leiden tot risico’s op gevaar.

• Laat het apparaat nooit zonder toezicht als het is ingeschakeld.

• Probeer onder geen beding om het product (bijv. bij schade aan de stroomkabel, als het product is gevallen, enz.) zelf te repareren. Voor onderhoud en reparaties dient u contact op te nemen met een geautoriseerde servicedienst.

• De netspanning dient overeen te komen met de informatie die staat vermeld op het kenplaatje van het apparaat.

• Vermijd schade aan de stroomkabel door knikken of contact met scherpe hoeken.

• Houd dit apparaat, met inbegrip van de stroomkabel en de stekker, uit de buurt van alle hittebronnen, zoals bijvoorbeeld ovens, kookplaten en andere hitteproducerende apparaten/voorwerpen.

• Verwijder de stroomkabel uit het stopcontact door aan de stekker te trekken. Niet aan het snoer trekken.

• Koppel het apparaat los van het voedingsnet als het apparaat niet in gebruik is of als er sprake is van storingen en alvorens accessoires te verbinden of te verwijderen en voor elke reinigingshandeling.

• Gebruik dit apparaat uitsluitend op droge plaatsen en binnen, niet geschikt voor gebruik buiten.

• Dit product is niet geschikt voor commercieel gebruik. Het is alleen ontworpen voor huishoudelijk gebruik.

• Volg de meegeleverde instructies op voor de installatie.

• Dit product wordt aangesloten op de hoofdwaterleiding. Let op de minimale en maximale toegestane inlaatdruk van het water, zie het hoofdstuk Technische gegevens. Let op alle instructies over de installatie van de afneembare slangsets en gebruik nieuwe slangsets voor de installatie. Gebruik geen oude slangsets opnieuw. IM_KDW 60111 A2 FS_170802_V08_HR.indb 75 2/8/17 12:03 pm76 Nederlands Gefeliciteerd!! Bedankt voor uw aankoop van een KOENIC product. Lees het zorgvuldig en bewaar het voor toekomstig gebruik. Beoogd gebruik Dit product is uitsluitend bedoeld voor het reinigen van bestek en vaat dat vaatwasserbestendig of geschikt voor vaatwassers is. Dit product is ontworpen voor huishoudelijk gebruik en is niet voor commercieel gebruik bestemd. Imtron GmbH aanvaardt geen aansprakelijk- heid voor schade aan het product, schade aan eigendommen of lichamelijk letsel als gevolg van onzorgvuldig of oneigenlijk gebruik van het product, of gebruik van het product die niet vol- doet aan het doel opgegeven door de fabrikant. Voor het eerste gebruik Verwijder het apparaat en de accessoires voorzichtig uit de verpakking. Het is aangeraden om de originele verpakking te bewaren voor opslag. Als u de originele verpakking wenst weg te gooien, dient u dit in overeenkomst met de wettelijke bepalingen te doen. Voor vragen over de correcte wijze van afvalverwerking, kunt u contact opnemen met uw lokale afvalverwerkingscentrum. Controleer de inhoud van de verpakking op compleetheid en schade. Indien de inhoud incompleet of beschadigd is, dient u direct con- tact op te nemen met uw lokale verkooppunt. Raadpleeg het hoofdstuk Reiniging en zorg nadat u de verpakking heeft verwijderd. Gooi dit apparaat niet weg bij het huisafval. Lever het in bij een inzamelpunt voor de recycling van elektrische en elektronische apparatuur. Op deze manier helpt u bronnen te sparen en het milieu te beschermen. Neem contact op met uw detailhandelaar of met de lokale autoriteiten voor meer informatie. Inhoud 1 x Vaatwasser 1 x Handleiding 1 x Garantiekaart Onderdelenlijst

Bedieningspaneel A1 Aan/uit schakelaar A2 Kinderslot toetsen A3 Indicatielampje spoelmiddel A4 Indicatielampje waterontharder (zout) A5 Wateraansluiting indicator A6 Digitaal display A7 Programma display A8 Programma keuzetoets P A9 Extra droog toets A10 Start /Pauze toets A11 Kinderslot indicator A12 Extra droog indicator A13 Halve belading indicator A14 Timer toetsen A15 Halve belading toets

Vulcompartiment Vaatwastablet/poeder reservoir G1 Afdekking G2 Compartiment voor de hoofdwas G3 Vergrendeling G4 Compartiment voor de voorwas Glansmiddelreservoir G5 Vulindicator G6 Glansmiddelreservoir

Binnenkant H1 Zoutreservoir H2 Wateruitloop met filterset H3 Boven en onder sproeiarmen Achterzijde

Netsnoer met stekker

Afvoerslang (voorgemonteerd)

Slang voor toevoer van water (voorgemonteerd) Accessoires Trechter (niet getoond) IM_KDW 60111 A2 FS_170802_V08_HR.indb 76 2/8/17 12:03 pm77 Nederlands Installatie Opmerking: De vaatwasser is uitgerust met een snoer en stekker. Zorg vóór de installatie ervoor dat op de gewenste plaats van installatie een stopcontact aanwezig is. Let op de afmetingen van het product bij het plaatsen en installeren. Fig.

Plaats de vaatwasser op een vlak, horizontaal en stabiel oppervlak, bijvoorbeeld op een geschikt werkblad in uw keuken. Opmerking: De vaatwasser is niet bedoeld om te worden ingebouwd. Fig.

De vaatwasser moet op de afvoer worden aangesloten.

• De slang is al op de afvalwateraan- sluiting aangesloten. Snij de binder los en wikkel de slang af.

• Sluit het uiteinde aan op een afvoerpijp (optie A of B). Let op de max. hoogte van het uiteinde van de slang. Opmerking: Een geschikte slanghouder is als optionele accessoire verkrijgbaar. Fig.

Sluit de wateraansluiting met behulp van de voorgemonteerd slang aan op de waterleiding (3/4 inch) en zorg ervoor dat het stevig is bevestigd. Opmerking: Als de waterleidingen nieuw zijn of voor een langere tijd niet zijn gebruikt, laat het water lopen om er voor te zorgen dat het water helder is. Als deze voorzorgsmaatregel niet wordt genomen, bestaat het risico dat de waterinlaat geblokkeerd en het toestel beschadigd raken. Fig.

Steek de stekker in het stopcontact. Voorbereiding Het zoutreservoir vullen Fig.

Aankelijk van de hardheid van uw leidingwater (hardheidsgraad) gebruik extra zout (waterontharder). Volg altijd de instructies van het zout op.

• Verwijder de mand en schroef vervolgens de dop van het zoutreservoir eraf.

• Vul vóór de eerste vaatwas 1 liter water in het zoutreservoir van uw machine.

• Steek het uiteinde van de meegeleverde trechter in de opening van het zoutreservoir en vul deze met ongeveer 1 kg zout. Het is normaal dat een kleine hoeveelheid water uit het zoutreservoir komt.

• Na het vullen van het reservoir, schroef de dop stevig linksom terug.

• Direct na het vullen van het zout in het zoutreservoir moet een wasprogramma gestart worden (we stellen het snelprogramma voor). Anders kan het filtersysteem, de pomp of andere belangrijke onderdelen van de machine door het zoute water beschadigd raken, waardoor de garantie komt te vervallen. Opmerking: Aankelijk van hoe goed het zout oplost, kan het controlelampje voor het zout nog steeds branden, zelfs als het zoutreservoir is gevuld. IM_KDW 60111 A2 FS_170802_V08_HR.indb 77 2/8/17 12:03 pm78 Nederlands Waarschuwing

• Gebruik alleen zout speciaal ontwikkeld voor het gebruik in vaatwassers! Elke andere soort zout die niet specifiek ontwikkeld is voor gebruik in een vaatwasser, vooral tafelzout, zal de waterwasser beschadigen. In het geval van schade veroorzaakt door het gebruik van ongeschikt zout, geeft de fabrikant geen garantie en is niet aansprakelijk voor de veroorzaakte schade.

• Als er zout gemorst is, moet een snelprogramma worden gedraaid om het overtollige zout te verwijderen.

• Vul uitsluitend met zout net vóór het starten van één van de volledige wasprogramma’s. Hierdoor wordt voorkomen dat zoutresten of zout water, die gemorst kunnen zijn, voor een langere tijdsperiode op het oppervlak van de machine achterblijven, wat tot corrosie kan leiden.

• Het zoutreservoir mag alleen worden bijgevuld als het controlelampje voor het zout in het bedieningspaneel gaat branden. Instellen zoutverbruik Fig.

De instelmodus activeren: Sluit de deur binnen 60 seconden na het inschakelen, druk op en houd de knop “Start/Pause (start/ pauze)” voor 5 seconden ingedrukt, de machine zal in de instelmodus schakelen, wat aangegeven wordt door de afwisselende knipperende indicatielampjes en . Het zoutverbruik instellen: Druk op de knop “Start/Pause (start/ pauze)” om de juiste instelling volgens uw locatie te selecteren. Volg onderstaande tabel om de juiste instelling te vinden. Waterhardheidsgraad Instelling °dH

Duitse hardheidsgraad van het water

millimol, internationale eenheid voor waterhardheid

fabrieksinstelling Neem contact op met uw waterleidingbedrijf voor informatie over de hardheid van het water. IM_KDW 60111 A2 FS_170802_V08_HR.indb 78 2/8/17 12:03 pm79 Nederlands Vaatwasmiddel toevoegen Fig.

De dispenser moet vóór het begin van elke wasprogramma opnieuw worden gevuld. Volg de instructies bij het vaatwasmiddel voor de juiste hoeveelheid.

• Druk op de ontgrendelingsknop. Het deksel springt open.

• Voeg altijd het vaatwasmiddel vlak voor het starten van de vaatwasmachine toe, anders kan het vochtig worden en zal het niet goed oplossen.

• Als de vaat erg vuil is, plaatst u een extra dosis vaatwasmiddel in het voorwasmiddelvak. Dit voorwasmiddel zal tijdens de voorwasgang worden gebruikt. Let op het verschil van beide vakken: a) Wasmiddelvak voor de hoofdwas. b) Wasmiddelvak voor de voorwasgang.

• Sluit het deksel en druk totdat deze vastklikt. Opmerking: Gebruik alleen vaatwasmiddel speciaal gemaakt voor gebruik in vaatwassers. Houd uw vaatwasmiddel fris en droog. Het glansmiddelreservoir vullen Fig.

Uw vaatwasser is ontwikkeld om glansmiddel te gebruiken dat vrijkomt tijdens de laatste spoeling om te voorkomen dat waterdruppels op de vaat worden gevormd.

• Om het reservoir te vullen, open de dop en giet het glansmiddel in het reservoir totdat de niveau-indicator helemaal zwart wordt. Het volume van het glansmiddelreservoir is ongeveer 110 ml.

• Om het reservoir te openen, draai de dop naar de “open”-pijl (links) en til het eruit.

• Giet het glansmiddel voorzichtig niet te vol in het reservoir. Indicator Staat Vol ¾ vol ½ vol ¼ vol Leeg

• Plaats de dop terug door deze in lijn met de “open”-pijl aan te brengen en het naar de “gesloten”-pijl (rechts) te draaien. Opmerking: Vul nooit het glansmiddelreservoir met andere middelen (bijv. vaatwasserreinigings- middel, vloeibaar vaatwasmiddel). Dit zal het apparaat beschadigen.

• Het glansmiddel wordt automatisch tijdens de laatste spoeling gedoseerd, zodat grondig spoelen, en vlekke- en streeploos drogen gegarandeerd wordt.

• Als het glansmiddelreservoir leeg is zal het lampje van het glansmiddel rood oplichten. Stel het glansmiddelreservoir in De dosering kan op 6 niveaus worden ingesteld. Standaard niveau is 4. Deze stand wordt aanbevolen. Opmerking:

• Stel een hoger niveau in als er vlekken achterblijven op de borden.

• Stel een lager niveau in als er een sluier of strepen achterblijven op de borden.

• Gebruik een muntje om de instelling te wijzigen. IM_KDW 60111 A2 FS_170802_V08_HR.indb 79 2/8/17 12:03 pm80 Nederlands De vaatwassermand vullen

• Reinig uitsluitend borden en bestek die vaatwasserbestendig en geschikt voor vaatwassers zijn. Volg de instructies van de fabrikanten.

• Schraap eventuele grote hoeveelhe- den etensresten eraf. Week aange- bakken etensresten in de pannen in.

• Het is niet nodig om de vaat aft e spoelen onder stromend water.

• Plaats artikelen op de volgende manier in de vaatwasser: - Artikelen zoals kopjes, glazen, potten/pannen, enz. naar beneden gericht. - Gebogen artikelen of met uitsparin- gen moeten schuin worden geladen zodat het water kan weglopen. - Al het bestek wordt veilig gestapeld en kan niet omvallen. - Al het bestek wordt zodanig geplaatst zodat de sproeiarmen tijdens het wassen vrij kunnen draaien. - Zet kleine vaat, bijv. lichte en delicate spullen zoals schotels, kopjes, glazen, dessertschaaltjes etc. in de bovenste korf. - Zet grote en zware vaat, zoals borden, schalen, pannen, kommen etc. in de onderste korf. Opmerking: Zeer kleine artikelen mogen niet in de vaatwasser worden gewassen omdat ze gemakkelijk uit de korf kunnen vallen. Waarschuwing

• Langbladige messen opgeborgen in een verticale positie zijn een potentieel gevaar.

• Laat geen artikelen door de bodem uitsteken.

• Laad altijd scherpe artikelen met de scherpe punt naar beneden!

• Laad uw vaatwasser niet te vol omdat dit het resultaat zal beïnvloeden. Aanpassen van de bovenste korf Fig.

Om meer ruimte te creëren in de bovenste of onderste korf, bijv. voor grotere stukken kookgerei, kunt u de korf in 2 standen zetten. Trek aan de bovenste korf om deze omhoog te verplaatsen. Druk de handgrepen aan beide zijden in om de korf omlaag te bewegen. Fig.

Let op het algemene plan voor het plaatsen van borden en bestek in de korf. Zie onderstaande tabel voor mogelijke benamingen.

Kleine serveerschaal

Medium serveerschaal

Extra steunen kunnen omhoog geklapt worden in de onderste korf (I). Extra mandjes kunnen omlaag gebracht worden in de bovenste korf (II). IM_KDW 60111 A2 FS_170802_V08_HR.indb 80 2/8/17 12:03 pm81 Nederlands Fig. 10a Let op het algemene plan voor het plaatsen van borden en bestek in de mand. Zie onderstaande tabel voor mogelijke benamingen.

Soeplepel Fig. 10b De bestekbak kan naar eigen goeddunken worden aangepast.

boven de linker helft

V. links plat, rechts open, rechter helft

verwijderd Gebruik Vaatwassen Fig.

Volg de volgende stappen om het wasproces te starten:

1. Bereid de vaatwasser voor

waterleiding is geopend, het toestel op het stopcontact is aangesloten en de deur goed is gesloten.

5. Druk op de knop “Ein/Aus” (aan/uit)

om de vaatwasser in te schakelen en kies uw programma, raadpleegt het hoofdstuk Kiezen van een programma. Wanneer de vaatwasser niet volledig beladen is, kunt u de stand halve belading kiezen. Met deze stand kunt u zowel water als energie besparen als u de onderste en bovenste korf gebruikt. Druk op de halve belading knop en het indicatorlampje gaat branden. Opmerking:

• Wij raden aan de halve belading functie te gebruiken als de vaat licht vervuild is.

• Kies de extra droog functie als u wilt dat de vaat extra droog wordt.

• De functies halve belading en extra droog kunnen niet tegelijk gekozen worden.

• Deze modi kunnen alleen gebruikt worden bij de instellingen intensief , Normaal , ECO, Glas en 90 min . IM_KDW 60111 A2 FS_170802_V08_HR.indb 81 2/8/17 12:03 pm82 Nederlands Het vaatwasprogramma onderbreken U kunt het wasprogramma wijzigen wanneer de vaatwasser slechts voor een korte tijd loopt. Anders kan het afwasmiddel al zijn vrijgekomen en kan het apparaat het afwaswater al hebben afgevoerd.

• Druk op en houd de knop “Start/Pause (start/pauze)” langer dan drie seconden ingedrukt, de machine zal in de stand- bymodus schakelen.

• Wijzig het programma met de gewenste programma-instelling

• Druk opnieuw op de knop “Start/Pause (start/pauze)” om het wasproces te stoppen. Opmerking: Als u de deur tijdens een wasprogramma opent, zal de machine pauzeren. Wanneer u de deur sluit en op de knop “Start/Pause (start/pauze)” drukt, zal de machine na 10seconden verdergaan met werken.

• Als u vaat bent vergeten kunt u het proces onderbreken en het toevoegen, maar controleer of het wasmiddelreservoir nog niet is geopend.

1. Open de deur een beetje om het

wasprogramma te onderbreken.

2. Nadat de sproeiarmen met werken

stoppen, kunt u de deur volledig openen.

3. Voeg de vergeten borden toe.

4. Sluit de deur en druk opnieuw op de knop

“Start/Pause (start/pauze)”, de machine zal na 10 seconden verdergaan. Kinderslot

• Het kinderslot kan geactiveerd worden wanneer de vaatwasser aan staat of start met de startvertraging.

• Druk de halfvol toets en de timer toets tegelijk gedurende 3 seconden in.

• De vaatwasser kan nu alleen uitgezet worden. Om het kinderslot te deactiveren drukt u de twee toetsen weer tegelijk in gedurende 3 seconden.

6. Druk op de Start/Pauze toets. Druk

opnieuw op de Start/Pauze toets om het proces te stoppen. Om het spoelen op een later tijdstip te starten, drukt u op de timer toets. Stel het aantal uren waarmee de start wordt uitgesteld in door diverse malen op de toets te drukken. Een startvertraging van 1-24 uur kan worden ingesteld. Druk vervolgens op de Start/Pauze toets. De vaatwasser start met spoelen als de ingestelde tijd verlopen is. Opmerking: De programmalampjes geven de status van de vaatwasser weer:

7. Wanneer het vaatwasprogramma

is voltooid, zal de zoemer van de vaatwasser gedurende 8 seconden luiden en vervolgens stoppen. - Schakel het toestel uit met behulp van de knop “Ein/Aus” (aan/uit) en sluit de watertoevoer af. - Open de deur van de vaatwasser. Waarschuwing Het is gevaarlijk om de deur tijdens het wassen te openen, omdat het hete water u kan verbranden. - Wacht een paar minuten voor het leegmaken van de vaatwasser om het hanteren van de vaat en gebruiksvoorwerpen, terwijl het nog heet en gevoelig voor breuk is, te voorkomen. Het zal ook beter drogen. - Maak de vaatwasser leeg. IM_KDW 60111 A2 FS_170802_V08_HR.indb 82 2/8/17 12:03 pm83 Nederlands Fig.

Kiezen van een programma Raadpleeg onderstaande tabel om het juiste programma te kiezen volgens uw behoeften. Programma Informatie en doel Beschrijving van het programma Wasmiddel voor-/hoofdwas Looptijd in min Energiever- bruik in kWh Waterverbruik in liters Glans- middel

Normal Voor normaal vervuilde vaatwas, zoals potten, borden, glazen en licht vervuilde pannen Voorwas 45 °C Afwas 55 °C Spoelen Spoelen 65 °C Drogen 5/30 g

Intensiv Voor zwaar bevuilde vaat en normaal bevuilde pannen, schalen etc. met opgedroogde etensresten. Voorwas 50 °C Afwas 60 °C Spoelen Spoelen Spoelen 65 °C Drogen 5/30 g (of 3-in-1)

(*EN 50242) Dit is het standaard programma; Het is geschikt voor het reinigen van normaal vervuild serviesgoed en het is het meest eciënte programma in termen van het gecombineerde energie- en waterver- bruik voor dat type vaatwerk. Voorwas Afwas 45 °C Spoelen Spoelen 65 °C Drogen 5/30 g (of 3-in-1)

Voor normaal vervuilde ladingen, die uitgebreid gedroogd moeten worden. Afwas 65 °C Spoelen 65 °C Drogen 35 g 90 120 1.35 1.45 12.5 12.5 Om vaat te spoelen die later afgewassen wordt. Voorwas - 15 n/a 0.02 n/a 4 n/a - Rapid Snel spoelen voor licht vervuilde afwas zonder te drogen. Spoelen 45 °C Spoelen 50 °C Spoelen 55 °C 25 g 30 n/a 0.75 n/a 11 n/a - Index: 1: Algemeen / 2: Extra drogen IM_KDW 60111 A2 FS_170802_V08_HR.indb 83 2/8/17 12:03 pm84 Nederlands Juridische opmerking:

• NL 50242: Dit programma is de testcyclus. De informatie voor de vergelijkingstesten volgens NL 50242, is als volgt: - Capaciteit: 14 instellingen - Bovenste vaatkorf: Bovenste wielen op het spoor - Glansmiddelinstelling: 6 - Energieverbruik: uit-stand is 0,45 W aan-stand is 0,49 W Tijdsduur tot uitschakelen: De machine wordt automatisch uitgeschakeld 30 minuten nadat het programma afgewerkt is. Reiniging en onderhoud Waarschuwing

• Gebruik tijdens het reinigen nooit oplos- middelen, schurende materialen, harde borstels, metalen voorwerpen of scherpe voorwerpen. Oplosmiddelen zijn scha- delijk voor de gezondheid en kunnen de kunststof onderdelen van het apparaat aantasten, terwijl schurende reinigings- middelen krassen kunnen veroorzaken op het oppervlakte/de oppervlaktes.

• Reinig de buitenvlakken van het apparaat met een vochtige doek en droog ze vervolgens volledig af. Zorg ervoor dat er geen water het apparaat (bijvoorbeeld via de schakelaar) binnendringt.

• Reinig de rand rond de deur alleen met behulp van een zachte, warme en vochtige doek. Om indringing van water in het deurslot en elektrische componenten te voorkomen, gebruik geen enkele soort reinigingsspray. Het filterelement reinigen Het filter voorkomt dat grotere voedselresten of andere voorwerpen in de pomp terechtkomen. Inspecteer de filters voor verstoppingen telkens nadat de vaatwasser is gebruikt en reinig deze regelmatig. Fig.

Het filtersysteem bestaat uit een grolter, een platte (hoofdfilter) en een microfilter (fijnfilter).

• Hoofdfilter A: Voedsel- en vuildeeltjes in deze filter gevangen worden door een speciale straal op de onderste sproeiarm verpulverd en door de afvoer gespoeld.

• Fijnfilter B: Deze filter houdt vuil- en etensresten in de zinkputruimte vast en voorkomt dat het tijdens het wasprogramma opnieuw op de vaat wordt afgezet.

• Grolter C: Grotere artikelen, zoals stukjes bot of glas, die de afvoer kunnen blokkeren worden door de grolter gevangen. Om de artikelen die door de filter zijn gevangen te verwijderen, trek zachtjes aan de lipjes bovenop deze filter en til het eruit. Demonteer en reinig de filter als volgt:

• Was de filters onder stromend water.

• In elkaar terugzetten wordt in omgekeerde volgorde gedaan. Zorg ervoor dat het filterelement correct is geïnstalleerd. Waarschuwing Gebruik de vaatwasser niet zonder dat het filtersysteem geïnstalleerd is. De sproeiarmen schoonmaken Fig.

De sproeiarmen kunnen gemakkelijk voor periodieke reiniging van de mondstukken worden verwijderd, om mogelijke verstoppingen te voorkomen.

• Pak het midden van de sproeiarm, trek het naar boven om te verwijderen.

• Was de armen onder een straal van stromend water.

• Plaats ze zorgvuldig in hun zittingen terug en zorg ervoor dat de sproeiarmen correct worden geïnstalleerd en vrij kunnen draaien. IM_KDW 60111 A2 FS_170802_V08_HR.indb 84 2/8/17 12:03 pm85 Nederlands Foutcodes Code Betekenis Mogelijke oorzaken E1 Langere inlaattijd

• Kranen zijn niet geopend

• Waterinname is beperkt

• De waterdruk is te laag E4 Overloop • Een onderdeel van de vaatwasser lekt Problemen oplossen Als zich problemen voordoen tijdens het gebruik, raadpleeg de volgende tabel. Als problemen niet kunnen worden opgelost zoals aangegeven onder Oplossing, neem contact op met de fabrikant. Probleem Mogelijke oorzaken Oplossing Het product werkt niet • Onderbroken stroomvoorziening

• Controleer de stroomvoorziening

• De waterdruk is te laag • Controleer of de watertoevoer correct is aangesloten en de waterkraan is opengedraaid.

• De deur is niet goed gesloten

Het water wordt niet weggepompt

• Knik in de afvoerslang • Controleer de afvoerslang

• Filter is verstopt • Controleer en reinig het grove filter

• De gootsteen is verstopt • Controleer of de gootsteen goed afloopt of bel een monteur voor hulp Schuim in de kuip • Verkeerd wasmiddel • Gebruik alleen speciaal wasmiddel voor de vaatwasser

• Glansmiddel gemorst • Veeg gemorst glansmiddel op Verkleurd kuipinterieur • Een wasmiddel met kleurstof werd gebruikt

• Gebruik wasmiddel zonder kleurstof Witte film op binnenzijde • Hard water mineralen • Regelmatig de binnenkant schoonmaken met een vochtige spons Roestvlekken op bestek • Het bestek is niet roestvast • Was deze spullen niet in de vaatwasser

• Een programma werd niet uitgevoerd nadat zout werd bijgevuld

• Laat altijd een kort programma draaien na het toevoegen van zout

• Spoelmiddeldeksel zit los • Controleer en draai vast IM_KDW 60111 A2 FS_170802_V08_HR.indb 85 2/8/17 12:03 pm86 Nederlands Kloppend geluid in de kast • Een sproeiarm klopt tegen een artikel in een korf

• Onderbreek het programma en herschik de vaat Ratelend geluid • Artikelen van het servies liggen los in de kast Kloppend geluid in de waterleidingen

• Veroorzaakt door installatie ter plekke of diameter van de buizen

• Dit heeft geen invloed op de functie van de vaatwasser De vaat is niet schoon • Onjuist beladen vaat • Plaats de vaat anders

• Sproeiarmen zijn geblokkeerd

• Niet genoeg wasmiddel • Voeg meer wasmiddel toe

• Het programma was niet krachtig genoeg

• Kies een ander programma

• Het filter is vuil of niet juist geplaatst

• Reinig het filter en zorg dat het correct geplaatst is Sluier op het glaswerk • Teveel wasmiddel • Gebruik minder wasmiddel en kies het kortste programma voor het afwassen van glazen Zwarte of grijze vlekken op de borden

• Aluminium gebruiksvoorwerpen hebben tegen de borden gewreven

• Gebruik een mild schuurmiddel Wasmiddel achtergebleven in de dispenser

• Wasmiddel dispenser is geblokkeerd

• Plaats de vaat anders De vaat droogt niet • Verkeerd beladen

• Vul het spoelmiddel bij

• De vaat is te snel verwijderd • Haal de vaatwasser niet meteen leeg na het afwassen. Specificatie Energieverbruik 1760 - 2100 W Nominale spanning /frequentie 220 - 240 V ~ 50 Hz Waterdruk (stroomdruk) 0,4 - 10 bar (0,04 - 1 MPa)

• Dit is een vaatwasser.

• De Erp test methode is uitgevoerd volgens EN50242:2008+A11, (EU) 1016/2010 & (EU) 1059/2010

• Raadpleeg de onderstaande website voor gedetailleerde technische informatie, of neem contact op met de fabrikant voor een technisch document: www.koenic-online.com. IM_KDW 60111 A2 FS_170802_V08_HR.indb 86 2/8/17 12:03 pm87 Deutsch Produktdatenblatt

De naam van de leverancier of het handelsmerk Imtron KOENIC b De typeaanduiding KDW 60111 A2 FS

De nominale capaciteit in standaardcouverts voor de standaardcyclus

d De energie-eciëntieklasse A++ e EU-milieukeur ja

Het jaarlijkse energieverbruik (AE C ) in kWh per jaar Energieverbruik 266 kWh per jaar, gebaseerd op 280 standaardcycli met toevoer van koud water en het verbruik in de energiebesparende standen. Het werkelijke energieverbruik wordt bepaald door de wijze waarop het apparaat wordt gebruikt

Het energieverbruik (E

) van de standaardcyclus 0,93 kWh

Het energieverbruik in de uitstand en de sluimerstand (P

Het jaarlijkse waterverbruik (AW C ) in liter per jaar Waterverbruik 3080 liter per jaar, gebaseerd op 280 standaardcycli. Het werkelijke waterverbruik wordt bepaald door de wijze waarop het apparaat wordt gebruikt j De droogeciëntieklasse A

De vermelding dat het „standaardprogramma” de standaardcyclus is waarop de informatie op het etiket en de productkaart betrekking heeft, dat dit programma geschikt is voor het wassen van normaal bevuild tafelgerei, en dat het het meest eciënte programma is wat het gecombineerd energie- en waterverbruik betreft ECO 45 °C

De programmatijd voor de standaardcyclus, uitgedrukt in minuten en afgerond tot op de dichtstbijzijnde minuut 190 min

De duur van de sluimerstand (T

) indien de huishoudelijke afwasmachine is uitgerust met een stroombeheerfunctie 30 min

De geluidsemissie via de lucht, uitgedrukt in dB(A) re 1 pW 47 dB(A)

Als de huishoudelijke afwasmachine bestemd is voor inbouw
