MANUALE UTENTE KDW 6021-1 C FS Koenic

Istruzioni di sicurezza

• Questo apparecchio può essere utilizzato da bambini di età superiore agli 8 anni e persone con ridotte capacità mentali, fisiche o sensoriali o prive di esperienza e conoscenze in merito, in presenza di altre persone che ne sorvegli no l'operato o ricevano istruzioni sull'uso dell'apparecchio in modo sicuro e ne comprendano i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
• Questo prodotto è stato progettato per il lavaggio di massimo 14 coperti.
• Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
• Seguire le istruzioni su come caricare la lavastoviglie.
  Attenzione: I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.

Italiano

Istruzioni di sicurezza

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
• La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Seguire le istruzioni nel capitolo Pulizia e cura.

Istruzioni di sicurezza

• Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
• Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare questo prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Seguire le istruzioni fornite per l'installazione.
• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, vedere il capitolo
  Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzare un tubo nuovo per l'installazione. Non riutilizzare vecchi tubi.

- Importante! Prima dell'impiego verificare che il prodotto sia utilizzabile. Il prodotto non verrà usato se mostra tracce di danni o se lo si sospetta essere difettoso.

Italiano

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione.

Uso previsto

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altro uso può causare danni al prodotto o lesioni Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale.

Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.

Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Garanzia e pezzi di ricambio

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nel certificato di garanzia fornito con il prodotto. I pezzi di ricambio, elencati nella corrispondente direttiva sulla progettazione ecocompatibile, possono essere ottenuti contattando il centro assistenza clienti, per un periodo di almeno 7 anni, rispettivamente 10 anni.

Contenuto

1 x Lavastoviglie
1 x Manuale dell'utente
1 x Carta garanzia

Comandi e Componenti

A Pannello di controllo

A1 Interruttore on/off

A2 Pulsante di selezione del programma < >

A3 Pulsante del Timer

A4 Indicatore del brillantante

A5 Indicatore dell'ammorbidente (sale)

A6 Pulsante di selezione funzione F

A7 Pulsante di selezione zona risciacquo

A8 Pulsante di apertura dello sportello

A9 Pulsante Avvio/Pausa

A10 Indicatori di funzione aggiuntivi

All Display

A12 Indicatore ingresso acqua

A13 Visualizzazione del programma

B Maniglia
c Sportello
D Vaschetta portaposate
E Cestello superiore per piatti
F Cestello inferiore per piatti
G Vano di riempimento

Vano detergente, pastiglie/polvere

G1 Copertura
G2 Vano per il lavaggio principale
G3 Chiusura
G4 Vano per il prelavaggio

Vano per brillantante

G5 Indicatore di livello
G6 Contenitore del brillantante

H Interno

H1 Contenitore del sale
H2 Uscita acqua con set di filtri
H3 Bracci di spruzzo superiori e inferiori

Lato posteriore

I Cavo di alimentazione con spina
J Tubo per acque di scarico (premontato)
K Tubo flessibile per l'ingresso dell'acqua (premontato)

Accessori

Imbuto (non mostrato)

Installazione

Nota:

La lavastoviglie è dotata di cavo di alimentazione e spina. Prima dell'installazione assicurarsi che la presa a muro sia nel punto desiderato. Si consideri la dimensione del prodotto per il posizionamento e l'installazione.

NOTA:

quando si effettua il collegamento all'acqua potabile, verificare di collegare l'apparecchio tramite un dispositivo di protezione dalla contaminazione dell'acqua causata da riflusso (secondo la norma DIN EN 1717). Si raccomanda che l'installazione, compresa l'alimentazione di acqua e I collegamenti elettrici, e le riparazioni siano effettuate da un tecnico qualificato.

Fig. 1 Posizionare la lavastoviglie su una superficie piana, orizzontale e stabile, ad esempio appoggiarlo su una piano adeguato della cucina. Assicurarsi che l'apparecchio venga posizionato in posizione orizzontale evitando di inclinarlo.

Nota

La lavastoviglie può essere incassata sotto un piano di lavoro.

Fig. 2 La lavastoviglie deve essere collegata allo scarico.

• Il tubo è al pronto per essere collegato allo scarico delle acque reflue. Tagliare le fascette e raddrizzare il tubo.
• Collegare l'estremità ad un tubo di scarico (opzione A o B). Prendere in considerazione la massima altezza dell'uscita del tubo di scarico. Accertarsi che il tubo flessibile sia correttamente collegato e sigillato.

Nota:

Come accessorio opzionale è disponibile un supporto per il tubo.

Fig. 3 Collegare l'ingresso dell'acqua a un rubinetto dell'acqua corrente (3/4") utilizzando il tubo in dotazione e assicurarsi che fissato saldamente.

Nota:

Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l'acqua per assicurarsi che sia è limpida e priva di impurità. In mancanza di questa precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

Fig. 4 Collegare la spina di alimentazione alla rete elettrica.

Nota:

Prima di usare il prodotto per la prima volta, verificare che tutte le connessioni idrofile del prodotto siano correttamente sigillate e collegate ad entrambi di dispositivi e alle condotte idriche. Controllare tutte le connessioni periodicamente per evitare eventuali perdite.

Installazione sotto un piano di lavoro

Se desideri posizionare la lavastoviglie sotto un piano di lavoro, è possibile rimuovere la piastra di copertura superiore. Per fare ciò, rimuovere le due viti dalla piastra di copertura posta sul retro della lavastoviglie, dopodiché rimuovere la piastra. Rimossa la piastra, l'altezza di 815 mm sarà conforme all'altezza standard delle lavastoviglie da incasso.

Avvertenza! riavvitare le due viti nei fori corrispondenti.

Italiano

Preparazione

Riempimento del contenitore del sale

Fig. 5 A seconda della durezza dell'acqua di casa (grado di durezza) utilizzare il sale supplementare (addolcitore). Rispettare sempre le istruzioni fornite con il sale.

• Togliere il cestello, poi svitare e togliere il tappo del contenitore del sale.
• Prima del primo utilizzo, versare acqua nel contenitore del sale fino alla marcatura MAX.
• Posizionare l'estremità dell'imbuto (in dotazione) nel foro e versare circa 1,5 kg di sale. Una piccola fuoriuscita di acqua dal contenitore del sale è normale.
• Dopo aver riempito il contenitore, riavvitare il tappo in senso orario.
• Subito dopo il riempimento del sale nel suo contenitore, occorre avviare un programma di lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei filtri, la pompa o altre importanti parti della macchina possono essere danneggiati dall'acqua salata con conseguente perdita della garanzia.
• Se il contenitore del sale è vuoto, la spia dell'addolcitore (sale) S accende.

Nota:

A seconda di quanto si scioglie il sale, la spia può restare accesa anche dopo il riempimento del contenitore.

Attenzione

• Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcitore dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali danni.
• Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in eccesso.
• Aggiungere il sale poco prima di iniziare uno dei programmi di lavaggio completo. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo periodo di tempo, il che può causare corrosione.
• Il contenitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo.

Regolazione del consumo di sale

Fig. 6 Attivare la modalità di

impostazione: accendere la lavastoviglie con l'interruttore on/off e, entro 60 secondi, premere e tenere premuto il pulsante del programma > per circa 5 secondi. L'apparecchio passerà alla modalità di impostazione che verrà indicata dall'indicatore luminoso lampeggiante S

Regolare il livello di consumo

di sale: Premere il pulsante > per selezionare l'impostazione corretta in base all'ambiente locale. Seguire la tabella sottostante per trovare l'impostazione corretta.

Grado di durezza dell'acqua		Impostazione
°dH1)	mmol/l2)
0-5 0-0,9	4 H1
6-11 1,0-2,0	H2
12-17 2,1-3,0	H3*
18-22 3,1-4,0	H4
23-34 4,1-6,0	H5
35-55 6,1-9,8	H6

Il prodotto uscirà automaticamente dalla modalità di configurazione, 5 secondi dopo l'ultima impostazione/ funzionamento dell'interruttore o quando si preme l'interruttore on / off.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2) millimol, unità internazionale per la durezza dell'acqua
*) impostazione di fabbrica Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Aggiunta del detersivo

Fig. 7 L'erogatore deve essere riempito prima dell'inizio di ogni ciclo di lavaggio.

Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Spingere il fermo lateralmente e aprire il coperchio.
• Aggiungere sempre il detersivo poco prima dell'inizio di ogni ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolversi correttamente.
• Se le stoviglie sono molto sporche, posizionare una dose aggiuntiva di detersivo nell'incavo esterno del coperchio della camera del detersivo. Questo detersivo entrerà in azione durante la fase di prelavaggio.

Si noti la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.
b) Scomparto del detersivo per il ciclo di prelavaggio.

• Chiudere il coperchio e premere finché non scatta in posizione.

Nota:

Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

Fig. 8 La lavastoviglie è progettata per utilizzare il brillantante liquido che viene rilasciato durante il risciacquo finale per evitare che l'acqua formi gocce sulle stoviglie.

• Premere la linguetta, capovolgere il coperchio e versare il brillantante nell'erogatore fino alla marcatura
  MAX. Il volume del contenitore del brillantante è di circa 110 ml.

- Capovolgere il coperchio verso il basso e chiuderlo in modo che scatti in posizione.

Nota:

Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

• Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantendo un'asciugatura senza macchie o strisciature.

- Se l'erogatore del brillantante è vuoto, la spia del brillantante* si accende

Italiano

Regolare il dosaggio del brillantante

Il dosaggio può essere regolato in base a 5 livelli. Il livello predefinito è 3. Questa impostazione è quella consigliata.

1. Chiudere la sportello e accendere l'apparecchio con l'interruttore on/off.
2. Entro 60 secondi dall'accensione del dispositivo, premere e tenere premuto il pulsante programma > per 5 secondi e quindi premere il pulsante di ritardo dell'ora di avvio per accedere alla modalità di impostazione. Il simbolo dell'indicatore del brillantante lampeggia.
3. Premere nuovamente il pulsante del programma > per selezionare l'impostazione corretta in base alle proprie abitudini di utilizzo. L'impostazione cambia nel seguente ordine: d1->d2->d3->d4->d5->d1. Maggiore è l'impostazione, maggiore è il brillantante utilizzato.
4. La modalità di impostazione termina automaticamente 5 secondi dopo l'ultima impostazione o spegnendo il dispositivo con l'interruttore on/off.

Nota:

• Impostare il dosaggio ad un livello superiore, se persistono macchie sui piatti.
• Impostare il dosaggio ad un livello inferiori, se rimangono aloni o striature sulle stoviglie.

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle.
  • Non è necessario sciacquare le stoviglie sotto l'acqua corrente.
• Posizionare gli oggetti nella lavastoviglie nel modo seguente:
• Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giù.
• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
• Tutti gli utensili vanno impilati in modo sicuro e senza possibilità di ribaltarsi.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.
• Sistemare piccole stoviglie, vale a dire oggetti leggeri e delicati come piattini, tazze, bicchieri, recipienti da dessert ecc. nel cestello superiore.
• Sistemare parti grandi e pesanti, come piatti, teglie, pentole, recipienti ecc. nel cestello inferiore.

Nota:

Gli oggetti molto piccoli non devono essere lavati in lavastoviglie in quanto potrebbero facilmente cadere fuori dal cestello.

Attenzione

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.
• Non lasciate che un oggetto tocchi il fondo.
- Caricare sempre gli utensili affilati con la punta acuminata verso il basso!
• Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Regolazione del cestello superiore

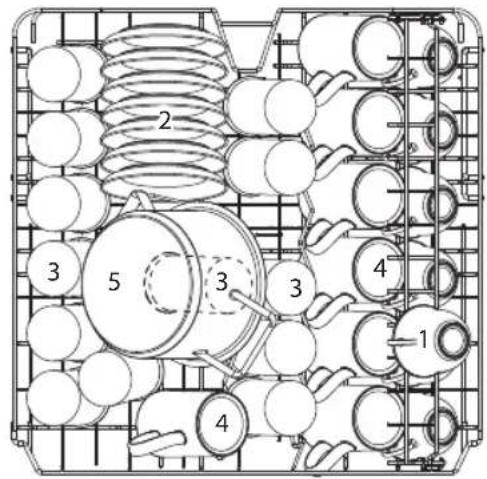

Fig. 9a Per garantire più spazio nel cestello superiore e inferiore come ad esempio per pezzi di stoviglie più alti, è possibile caricare il cestello superiore in 2 posizioni. Tirare il cestello superiore verso l'alto per sollevarlo. Premere le maniglie su entrambi i lati per abbassare il cestello.

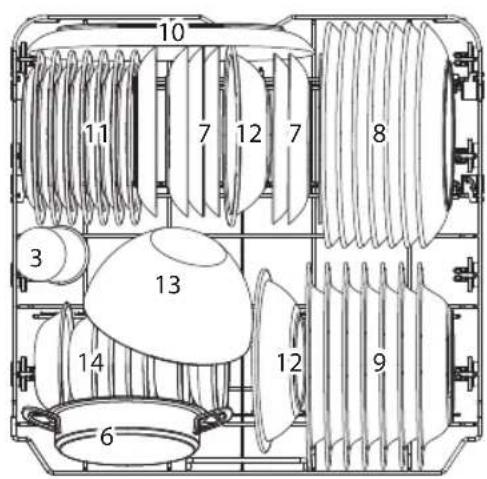

Osservare lo schema generale per il posizionamento di piatti e posate nel cestello.

10 11 7 12 7 8 3 13 14 12 9 6

Tazze	Piattini	Bicchieri
Tazze Pentolino		Pentola da forno
Piatti per dolce	Piatti piani	Piatti fondi
Piatto ovale Piatti per dolce in melamina		Ciotole in melamina
Contenitore in vetro	Ciotole per dolci

Italiano

Fig. 9b Supporti aggiuntivi possono essere presenti nel cestello inferiore (I).

Vaschette aggiuntive possono essere situatesotto al cestello superiore (II).

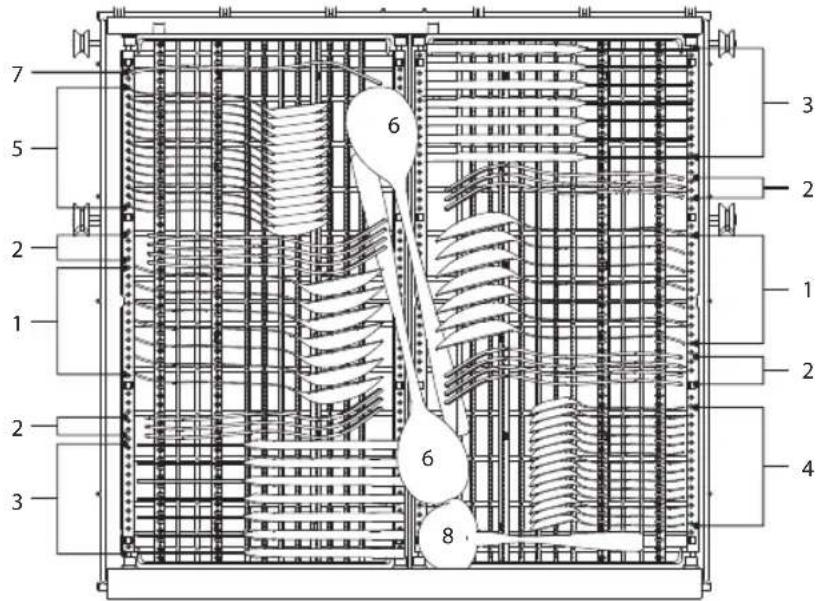

Fig. 10a Osservare lo schema per il posizionamento delle posate nell'apposito cestello. Vedere la tabella qui sotto per le denominazione delle parti.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Cucchiai	2 Forchette	3 Coltelli	4 Cucchiaini da te
5 Cucchiaini per dolce	6 Opscheplepels	di servizio	8 Mestolo

Fig. 10b La vaschetta per le posate è modulare e può essere regolata in base alle proprie esigenze

B I. posizione standard, sinistra piatta, destra inclinata

B II. entrambe le metà piane, metà destra rialzata

B III. lato sinistro piano, destro aperto, metà di destra spostata spostata a sinistra

B IV. lato sinistro piano, destro aperto, metà destra rimossa

Funzionamento

Lavaggio delle stoviglie

Fig. 11 Osservare la seguente procedura per avviare il processo di lavaggio:

1. Preparare la lavastoviglie. Caricare il cestello della lavastoviglie
2. Aggiungere il detersivo o il brillantante. Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sia collegato alla rete e che lo sportello sia ben chiuso.
3. Premere l'interruttore "On/Off" per accendere la lavastoviglie.
4. Scegliere il programma, consultare il capitolo Scelta del programma

Nota:

Se viene utilizzato solamente un cestello è possibile disattivare la zona di risciacquo inutilizzata. Premere il pulsante di selezione della zona di risciacquo per selezionare la zona di risciacquo desiderata. Osservare gli indicatori o

Se è stata selezionata l'apertura automatica dello sportello 📄 l'asciugatura naturale è ottimizzata. Dopo il ciclo di lavaggio, lo sportello si apre automaticamente e possono fuoriuscire vapore e umidità. La relativa spia 📋 si accende. Questa funzione è disponibile come funzione standard per tutti i programmi e può essere disattivata premendo il tasto corrispondente 📋.

1. Se lo si desidera, selezionare la funzione turbo 🎥 per ridurre il tempo di esecuzione del programma (non può essere selezionato con Auto e Rapid).

2. Se lo si desidera, selezionare la funzione di asciugatura extra, se si necessita di stoviglie extra asciutte dopo il lavaggio.

3. Selezionare la funzione di autopulizia per pulire la lavastoviglie di tanto in tanto. Per fare ciò, premere il pulsante apriporta, per 3 secondi in modo che sul display venga visualizzato il tempo del programma 2:25 e quindi premere il pulsante Avvio/Pausa, per avviare il processo. Notare anche l'ultimo punto nella tabella del programma.
4. Chiudere lo sportello e premere il pulsante di avvio / pausa per avviare il lavaggio delle stoviglie.

- Aprire lo sportello per mettere in pausa il processo di lavaggio delle stoviglie.

1. Per avviare il processo di lavaggio in un secondo momento, premere il pulsante del timer e, premendolo più volte, impostare le ore entro le quali l'avvio deve essere ritardato. È possibile impostare un ritardo di partenza di 1-24 ore (intervalli di un'ora). Premere il pulsante di avvio / pausa per attivare il timer. La lavastoviglie avvia il ciclo di lavaggio una volta trascorso il tempo preimpostato.

Nota:

Le spie del programma mostrano lo stato della lavastoviglie:

- Luce del programma accesa: standby o pausa

Italiano

1. Quando il ciclo di lavoro è terminato, il segnale acustico della lavastoviglie suonerà 8 secondi, per poi fermarsi.

2. Spegnere l'apparecchio con il pulsante "On/Off" e chiudere il rubinetto dell'acqua.

3. Aprire lo sportello della lavastoviglie.

Attenzione

È pericoloso aprire lo sportello durante il lavaggio, perché ci si può scottare con l'acqua calda.

• Attendere qualche minuto prima di scaricare la lavastoviglie per evitare di maneggiare stoviglie e utensili mentre sono ancora caldi e più suscettibile alle rotture. Essi potranno anche asciugare meglio.
• Scaricare la lavastoviglie.

Modificare il programma di lavaggio

È possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato, e l'apparecchio potrebbe avere già scaricato l'acqua di lavaggio.

• Premere il pulsante ▷II (Avvio/Pausa); la macchina andrà in stand by.
• Premere il pulsante di selezione programma

  più di tre secondi. Modificare il programma per l'impostazione del ciclo desiderato.

• Premere nuovamente il pulsante DAvvio/ Pausa) per continuare il processo di lavaggio.

Mettere in pausa il ciclo di lavaggio

- Se si è dimenticato un piatto, si può mettere in pausa il programma e aggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia ancora aperto.

1. Aprire leggermente lo sportello per mettere in pausa il programma di lavaggio.
2. Dopo l'arresto dei bracci, è possibile aprire completamente lo sportello.
3. Aggiungere piatti dimenticati.
4. Chiudere lo sportello la lavastoviglie continuerà dopo 10 secondi.

Suggerimenti sul tipo di detersivo

Tenere in considerazione le note sottostanti per migliorare i risultati di pulizia, riducendo allo stesso tempo il consumo energetico e l'impatto sull'ambiente:

• Dosare il detersivo, il sale in base ai suggerimenti / requisiti del fornitore, tenendo conto della massa e del livello di sporcizia del servizio da tavola.
• Non utilizzare insieme tipi di detersivo / sale differenti.
• Si utilizzano detersivi a base di solventi o ingredienti corrosivi.
• Evitare il sovradosaggio.

Attenzione

Un errato dosaggio di detergenti, sali o altri additivi può danneggiare il prodotto.

Fig. Tabella dei programmi

La tabella seguente mostra quali sono i programmi migliori da utilizzare per diversi livelli di residui di cibo sulle stoviglie e quanto detersivo è necessario. Inoltre vengono mostrate le informazioni sui programmi.

Programma	Informazioni e scopo	Descrizione del ciclo di lavoro	Detersivo Pre/Princ	Durata (min)	Cons. energetico (Kwh)	Cons. di acqua (l)	Brillantante
Auto	Per carichi da normalmente a molto sporchi	Prelavaggio a 45°C Lavaggio 55-65°C Risciacquo Risciacquo 50-55°C Asciugatura	4/18g 1 o 2 pezzi	85-150	0.850 -1.550	85-18.0
Intensive	Per stoviglie molto sporche, pentole normalmente sporche, padelle, piatti, ecc. con sporco secco.	Prelavaggio 50°C Lavaggio 65°C Risciacquo Risciacquo Risciacquo 60°C Asciugatura	4/18g 1 o 2 pezzi	205	1.500	16.6
Universal	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco.	Prelavaggio 45°C Lavaggio 55°C Risciacquo Risciacquo 55°C Asciugatura	4/18g 1 o 2 pezzi	175	0.980	13.6
(*EN60436)	Questo è il programma standard; è adatto per pulire stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e idrico per quel tipo di stoviglie.	Prelavaggio Lavaggio 50°C Risciacquo Risciacquo 50°C Asciugatura	4/18g 1 o 2 pezzi	198	0.747	9.8
Glass	Per stoviglie e bicchieri poco sporchi.	Prelavaggio Lavaggio 50°C Risciacquo 50°C Risciacquo 50°C Asciugatura	4/18g 1 o 2 pezzi	120	0.950	13.5
90 min.	Per carichi leggermente sporchi che non hanno bisogno di una grande efficienza di asciugatura.	Lavaggio 60°C Risciacquo Risciacquo 50°C Asciugatura	22g 1 pezzo	90	1.180	12.5
Rapid	Un programma più breve per carichi poco sporchi e lavaggio rapido.	Lavaggio 45°C Risciacquo 45°C	12g 1 pezzo	30	0.820	11.2
Autopulente	Pulizia efficace della lavastoviglie stessa.	Prelavaggio Lavaggio a 60°C Risciacquo Risciacquo a 70°C Asciugatura	4/18g 1 o 2 pezzo.	145	1.250		14.9

: È possibile utilizzare brillantante.

Nota:

* ECO: Questo programma è adatto alla pulizia di stoviglie normalmente sporche e per tale scopo è il programma più efficiente in termini di consumo combinato di energia e di acqua. Viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.

Nota: i valori indicati per i programmi diversi dal programma ECO sono solo indicativi.

Italiano

Pulizia e manutenzione

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio, attraverso l'interruttore).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetri acqua nella serratura e nei componenti elettrici, non utilizzare alcun detergente spray.

Pulizia del gruppo filtro

Il filtro previene l'ingresso di grandi residui di alimenti ed altri oggetti all'interno della pompa. Controllare ogni volta i filtri di bloccaggio dopo l'utilizzo della lavastoviglie e pulirli periodicamente.

Fig. 13 Il sistema filtrante è costituito da un filtro a grana grossa, un filtro piatto (filtro principale) e un micro filtro (filtro fine).

• Filtro Principale A: Alimenti e particelle intrappolati da questo filtro vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.

- Filtro a grana grossa C: Oggetti più grandi, come pezzi di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtro a grana grossa. Per rimuovere gli elementi catturati dal filtro, premere delicatamente il tappo sulla parte superiore di questo filtro e sollevarla.

Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo (filtro C) in senso antiorario e togliere l'intero gruppo del filtro.
• Pizzica le due linguette nella parte inferiore del filtro C ed estrai il filtro B. Ora estrai il filtro C dal filtro principale A.
  • Lavare i filtri sotto l'acqua corrente.
• Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del filtro sia installato correttamente.

Attenzione

Non utilizzare la lavastoviglie senza aver installato in maniera appropriata il sistema di filtraggio.

Pulizia dei bracci irroratori

Fig. 14 I bracci irroratori sono facilmente smontabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti.

• Afferrare il braccio nel mezzo e tirarlo verso l'alto per rimuoverlo.
• Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente.

Rimozione del calcare

La rimozione del calcare non è necessaria se il detersivo viene dosato in modo corretto. Se si desidera rimuovere il calcare dal tamburo, procedere secondo le istruzioni del produttore del decalcificante. È possibile ottenere decalcificanti adatti presso i rivenditori.

Codici di errore

Codice	Significato Possibili cause
€1	Ingresso dell'acqua più lento	Il rubinetto non è apertoL'ingresso di acqua è limitatoLa pressione dell'acqua è troppo bassa
€3	La temperatura richiesta non viene raggiunta.	Malfunzionamento dell'elemento riscaldante.
€4	Troppo pieno	Alcuni componenti della lavastoviglie perdono
€8	Errore di orientamento della valvola di distribuzione	Circuito aperto o rottura della valvola di distribuzione
Ed	Comunicazione fallita tra il PCB principale e il PCB del display.	Circuito aperto o rottura del cablaggio per la comunicazione.
EC	Errore nel sistema di controllo del lavaggio	Guasto PCB o motore

Se si trovano codici ERRORE, contattare il servizio clienti. I numero di assistenza sono forniti in un documento separato.

Risoluzione dei problemi

In caso di problemi durante il funzionamento, fare riferimento alla tabella seguente. Se i problemi non possono essere risolti come indicato in Soluzione o se sono necessari pezzi di ricambio per l'auto-riparazione, contattare il centro di assistenza. I rispettivi numeri di assistenza sono indicati nella scheda di garanzia fornita con questo prodotto. Si noti che l'auto-riparazione impropria può comportare pericoli e l'annullamento della garanzia e dovrebbe essere evitata, in caso di dubbio.

Problema Possibili cause Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare alimentazione elettrica
	• La pressione dell'acqua è troppo bassa	• Verificare che l'approvvigionamento idrico sia stato collegato correttamente e che l'acqua sia stata aperta
	• Lo sportello della lavastoviglie non è stato chiuso correttamente	• Assicurarsi che lo sportello sia stato chiuso correttamente
L'acqua non viene pompata dalla lavastoviglie	• Il tubo di scarico è piegato • Controllare il tubo di scarico
	• Il filtro è otturato • Controllare il filtro grossolano
	• Il lavandino della cucina è otturato	• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto

Italiano

Problema Possibili cause Soluzione
Schiuma nella vaschetta	• Detersivo inadatto • Utilizzare	re solamente detersivi appositi per lavastoviglie
	• Riversamenti di brillantante •	Pulire i riversamenti di brillantante
Schiuma nella vaschetta interna	• È stato utilizzato del detersivo con colorante	• Utilizzare solo detersivo senza colorante
Strato bianco sulla superficie interna	• Minerali d'acqua duri • Pulire	regolarmente l'interno con una spugna umida
Macchie di ruggine sulle posate	• Le posate non sono resistenti alla corrosione	• Non lavare questi oggetti nella lavastoviglie
	• Un programma non è stato avviato dopo il rifornimento del sale	• Avviare sempre un programma rapido dopo aver aggiunto il sale
	• Il coperchio dell'ammorbidente è lento	• Controllare e avvitarlo
Rumore martellante nel telaio	• Il braccio spruzzatore sbatte contro un oggetto nel cestello	• Interrompere il programma e risistemare gli oggetti
Rumore metallico • Le stoviglie sono sparse nel telaio
Rumore martellante nei tubi dell'acqua	• Causato dall'installazione in loco o dalla sezione trasversale della tubazione	• Questo non influisce sul funzionamento della lavastoviglie
Le stoviglie non sono pulite	• Stoviglie caricate in modo scorretto	• Risistemare le stoviglie
	• I bracci spruzzatori sono bloccati
	• Detersivo insufficiente • Aggiungere più detersivo
	• Il programma non è potente a sufficienza	• Scegliere un altro programma
	• Il filtro è sporco o non è inserito correttamente	• Pulire il filtro e assicurarsi che sia inserito correttamente
Opacizzazione sulle stoviglie in vetro	• Detersivo eccessivo • Usare	meno detersivo e scegliere il ciclo più breve per pulire i bicchieri
Segni neri o grigi sulle stoviglie	• Le stoviglie sono state graffiate da utensili in alluminio	• Utilizzare un detergente abrasivo delicato
Detersivo residuo nello scomparto per tazze	• Le tazze di detersivo sono bloccate	• Risistemare le stoviglie
Le stoviglie non si asciugano	• Carico scorretto
	• Il livello di brillantante è troppo basso	• Aumentare il livello di brillantante
	• Le stoviglie vengono rimosse troppo presto	• Non rimuovere le stoviglie subito dopo il lavaggio.

Technical Data

Consumo energetico 1760 - 2100 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0,4 - 10 bar (0,04 - 1 MPa)
Temperatura dell'acqua Fredda e calda (max. 40°C)

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglie normalmente sporche. È il programma più efficiente a tale scopo in termini di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacità indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti istruzioni. Un carico improprio può causare un lavaggio inefficiente delle stoviglie e possibili malfunzionamenti.
• Il prelavaggio manuale delle stoviglie comporta un maggiore consumo di acqua e di energia e viene sconsigliato.

• Il lavaggio delle stoviglie in una lavastoviglie domestica consuma generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglie domestica venga utilizzata secondo le istruzioni del produttore.

• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle corrispondenti delle presenti istruzioni.

• Osservare le informazioni sulla corretta installazione (incluso l'allineamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua fredda) contenute nelle presenti istruzioni.
• L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato comporta un aumento dell'inquinamento ambientale ed eventuali danni all'apparecchio.
• Prima di ogni utilizzo, rimuovere tutti i corpi estranei dalla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.
• Il controllo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.
