MANUALE UTENTE KDW 6051 A FI Koenic

Istruzioni di sicurezza

• Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati o istruiti sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e a manutenzione non devono essere effettuati da bambini a meno che non siano di età superiore a 8 anni e controllati.
• Questo prodotto è stato progettato per il lavaggio di massimo 16 coperti.
• Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
• Seguire le istruzioni su come caricare la lavastoviglie. Attenzione! I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.

Italiano

Istruzioni di sicurezza

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
• La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Seguire le istruzioni nel capitolo Pulizia e cura.

Istruzioni di sicurezza

• Leggere con attenzione questo manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in questo manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
• Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
• Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come forni, piastre e altri dispositivi/oggetti che producono calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare questo prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Seguire le istruzioni fornite per l'installazione.
• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, vedere il capitolo
  Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzare un tubo nuovo per l'installazione. Non riutilizzare vecchi tubi.

- Importante! Prima dell'impiego verificare che il prodotto sia utilizzabile. Il prodotto non verrà usato se mostra tracce di danni o se lo si sospetta essere difettoso.

Italiano

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere questo manuale con attenzione e conservarlo per futura consultazione.

Uso previsto

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altro uso può causare danni al prodotto o lesioni Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o impropri, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli accessori dalla confezione originale. Si consiglia di conservare la confezione originale per l'immagazzinamento. Se si desidera smaltire la confezione originale, osservare le disposizioni di legge applicabili. In caso di domande relative al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.

Ispezionare i contenuti della consegna per verificarne la completezza e l'eventuale presenza di danni. Nel caso in cui il contenuto sia incompleto o danneggiato, contattare immediatamente il punto vendita.

Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Garanzia e pezzi di ricambio

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nel certificato di garanzia fornito con il prodotto. I pezzi di ricambio, elencati nella corrispondente direttiva sulla progettazione ecocompatibile, possono essere ottenuti contattando il centro assistenza clienti, per un periodo di almeno 7 anni, rispettivamente 10 anni.

82

Contenuto

1 x Lavastoviglie

1 x Manuale dell'utente

1 x Carta garanzia

Comandi e Componenti

A Pannello di controllo

A1 Interruttore di accensione/spegnimento

A2 Pulsanti di selezione dei programmi

A3 Pulsante funzione Turbo

A4 Pulsante funzione lavaggio bottiglie

A5 Pulsante di asciugatura extra

A6 Pulsante di apertura automatica dello sportello

A7 Pulsante di selezione della zona di risciacquo

A8 Indicatore dell'addolcitore (sale)

A9 Indicatore brillantante

A10 Indicatore zona di risciacquo

A11 Indicatore di ritardo dell'avvio

A12 Allarme carenza d'acqua

A13 Display

A14 Indicatore consumo energia

A15 Indicatore consumo acqua

A16 Pulsante di ritardo dell'avvio

A17 Pulsante avvio/annullamento

B Maniglia

c Sportello

D Vaschetta portaposate

€ Cestello superiore per piatti

f Cestello inferiore per piatti

G Vano di riempimento

Vano detergente, pastiglie/polvere

G1 Copertura

G2 Vano per il lavaggio principale

C3 Chiusura

G4 Vano per il prelavaggio

Vano per brillantante

Apertura di riempimento con marcatura MAX

G6 Contenitore del brillantante

H Interno

H1 Contenitore del sale

HZ Uscita acqua con set di filtri

HE Bracci di spruzzo superiori e inferiori

Lato posteriore

Cavo di alimentazione con spina

J Tubo per acque di scarico (premontato)

K Tubo flessibile per l'ingresso dell'acqua (premontato)

L Proiettore

(1. Tempo rimanente/ 2. Fine ciclo di lavaggio)

Accessori

Imbuto (non mostrato)

Kit per l'installazione (non illustrato)

Installazione

Nota:

Quando si effettua il collegamento all'acqua potabile, verificare di collegare l'apparecchio tramite un dispositivo di protezione dalla contaminazione dell'acqua causata da riflusso (secondo la norma DIN EN 1717). Si raccomanda che l'installazione, compresa l'alimentazione di acqua e I collegamenti elettrici, e le riparazioni siano effettuate da un tecnico qualificato.

Fig. 1 La lavastoviglie deve essere installata in sufficiente prossimità di un adeguato allacciamento idrico, fognario ed elettrico.

Attenzione

Dopo aver disimballato aprire lo sportello e rimuovere tutte le protezioni per il trasporto dai cestelli e dai bracci spruzzatori. Assicurarsi che i bracci spruzzatori possano ruotare liberamente.

Nota:

Si prega di controllare il materiale di montaggio incluso, le staffe, le viti e la striscia di velcro per il fissaggio del pannello decorativo.

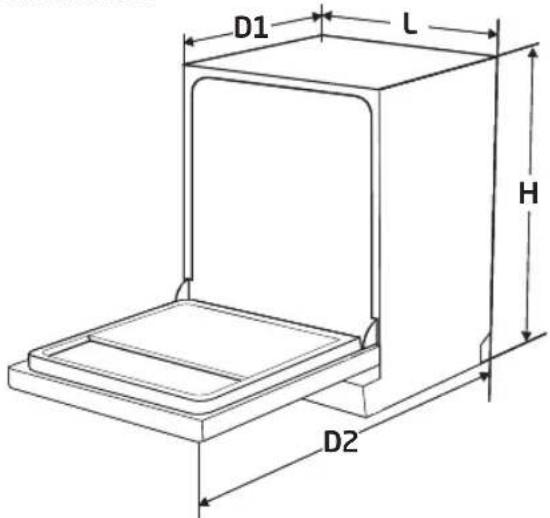

① Osservare le dimensioni di installazione.

- Si consiglia una posizione vicino al lavello per consentire un più facile collegamento della lavastoviglie ai collegamenti dell'acqua e delle fognature - Sul retro di uno o di entrambi gli armadi laterali devono essere previste nicchie di dimensioni 80 x 100 mm per il collegamento idrico, fognario ed elettrico (A).

Se la lavastoviglie viene installata in un angolo, è necessario rispettare una distanza minima di 50 mm tra la porta aperta e i mobili circostanti.

Notare le dimensioni, i fori e i ritagli del piatto decorativo.

② Fissare la striscia di condensa sotto il piano di lavoro. Assicurarsi che si chiuda con il bordo anteriore del piano di lavoro.

3 Assicurarsi che il cavo di alimentazione e l'ingresso e l'uscita dell'acqua non siano sotto tensione e che non siano piegati. Assicurarsi che il collegamento dell'acqua sia correttamente sigillato e serrato per evitare perdite.

4 Posare il tubo di scarico senza tirare e piegare. Non forzare la lavastoviglie sotto il piano di lavoro, spostarla solo a mano.

⑤ Collocare la lavastoviglie nella sua posizione finale. La lavastoviglie deve essere collocata in una posizione di installazione assolutamente orizzontale.

- I supporti posteriori possono essere regolati in altezza ruotando la vite centrale Phillips. Fare riferimento alla figura accanto alla vite (SU: la parte posteriore è sollevata, GIÙ: la parte posteriore è abbassata).

- I piedini anteriori possono essere regolati ruotandoli manualmente.

- Controllare il supporto orizzontale con una livella a bolla d'aria su superfici orizzontali o verticali all'interno della lavastoviglie e della porta.

6 Assicurarsi che la lavastoviglie sia posizionata in piano e non si inclini.

⑦ Segnare i fori per le piastre di fissaggio e i manicotti sulla piastra decorativa e preferare.

8 Fissare i manicotti nella parte superiore e le piastre di fissaggio nella parte inferiore del pannello decorativo.

9 Adesso posizionare il pannello decorativo sugli incavi corrispondenti sulla porta e fissarlo sulla sportello della lavastoviglie.

10 Rimuovere le 4 viti all'interno dello sportello Avvitare le 4 viti lunghe in dotazione attraverso la porta e fissare la piastra decorativa..

Italiano

La lavastoviglie deve essere fissata con viti nella posizione di montaggio.

Piano in legno: Inserire la staffa di montaggio sulla parte superiore delle aperture. Ora avvitare la staffa di montaggio al lato inferiore del ripiano.

Ripiano in pietra naturale: Rimuovere i tappi di plastica delle pareti laterali della lavastoviglie (con lo sportello aperto).

Fissare la lavastoviglie lateralmente con le viti attraverso le aperture degli armadi a sinistra e a destra della lavastoviglie.

12 La lavastoviglie deve essere collegata ad un tubo di scarico.

1. Il tubo flessibile è già collegato all'uscita dell'acqua di scarico sul retro dell'apparecchio. Tagliare le fascette e raddrizzare il tubo.

2. Collegare l'estremità a un tubo di scarico. Rispettare l'altezza massima dell'uscita del tubo di drenaggio. Accertarsi che sia sigillato e fissato correttamente.

Nota:

Un supporto per tubo adatto è disponibile come accessorio opzionale nei comuni negozi di bricolage.

Collegare l'ingresso dell'acqua ad una presa d'acqua di rubinetto (3/4") utilizzando il tubo flessibile premontato e assicurarsi che sia sigillato e fissato saldamente.

Nota:

- Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un periodo di tempo prolungato, lasciare scorrere l'acqua per assicurarsi che sia chiara e priva di impurità. Se questa precauzione non viene presa, c'è il rischio che l'ingresso dell'acqua si intasi e che l'apparecchio venga danneggiato.

- La lavastoviglie può essere collegata ad un'alimentazione di acqua calda fino a 40°C.

Collegare la spina di alimentazione alla rete elettrica.

Nota:

Prima di utilizzare il prodotto per la prima volta, assicurarsi che tutti i collegamenti idrofili del prodotto siano correttamente sigillati e collegati sia all'apparecchio che alla rete idrica. Controllare periodicamente tutti i collegamenti per evitare possibili perdite.

Preparazione

Riempimento del contenitore del sale

Fig. 2 A seconda della durezza dell'acqua di casa (grado di durezza) utilizzare il sale supplementare (addolcitore). Rispettare sempre le istruzioni fornite con il sale.

- Togliere il cestello, poi svitare e togliere il tappo del contenitore del sale.

- Prima del primo lavaggio, aggiungere 0,6 lt di acqua nel contenitore del sale della macchina.

- Riempire il contenitore del sale con la quantità massima di acqua fino al bordo superiore. È normale che dal contenitore del sale fuoriesca una piccola quantità di acqua.

- Dopo aver riempito il contenitore, riavvitare il tappo in senso orario.

- Subito dopo il riempimento del sale nel suo contenitore, occorre avviare un programma di lavaggio (si suggerisce un programma rapido). In caso contrario il sistema dei filtri, la pompa o altre importanti parti della macchina possono essere danneggiati dall'acqua salata con conseguente perdita della garanzia.

- Se il contenitore del sale è vuoto, la spia dell'addolcitore (sale) S si accende.

Nota:

A seconda di quanto si scioglie il sale, la spia può restare accesa anche dopo il riempimento del contenitore.

Attenzione

• Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, possono danneggiare l'addolcitore dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali danni.
• Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in eccesso.
• Aggiungere il sale poco prima di iniziare uno dei programmi di lavaggio completo. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un certo periodo di tempo, il che può causare corrosione.
• Il contenitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo.

Regolazione del consumo di sale

Fig. 3 Attivare la modalità di impostazione: aprire lo sportello e accendere la lavastoviglie usando l'interruttore di accensione/spegnimento. Entro 60 secondi da questa operazione premere e tenere premuto per ca. 5 secondi il tasto del programma di auto-pulizia La lavastoviglie entra in modalità di impostazione segnalata dalla spia luminosa lampeggiante

Regolare il livello del consumo di sale: premere il tasto del programma di auto-pulizia 📋 per selezionare l'impostazione adeguata ai propri requisiti locali. L'impostazione verrà visualizzata sul display. Per trovare l'impostazione corretta fare riferimento alla seguente tabella.

Grado di durezza dell'acqua		Imposta-	Rigenerazione dopo cici di programma 3)	Consumo di sale g/ciclo
°dH1)	mmol/l 2)
0-5 0	0,94 H1 -	0
6-11 1	0-2,0 H2	10 9
12-17	2,1-3,0 H3	* 5 12
18-22	3,1-4,0 H4	3 20
23-34	4,1-6,0 H5	2 30
35-55	6,1-9,8 H6	1 60

Per completare l'impostazione e uscire dalla modalità di impostazione, non è necessario effettuare alcuna operazione entro 5 secondi oppure premere il pulsante di accensione/spegnimento.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2) Millimoli/litro, unità internazionale di misura della durezza dell'acqua.
3) Ogni ciclo di programma con rigenerazione consuma altri 4,0 litri di acqua, il consumo di energia aumenta di 0,06 kWh e il programma si prolunga di 10 minuti.
* impostazione di fabbrica Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Italiano

Aggiunta del detersivo

Fig. 4 L'erogatore deve essere riempito prima dell'inizio di ogni ciclo di lavaggio.

Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Premere il fermo di rilascio e aprire il coperchio.
• Aggiungere sempre il detersivo poco prima dell'inizio di ogni ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolversi correttamente.
• Se le stoviglie sono molto sporche, posizionare una dose aggiuntiva di detersivo nell'incavo esterno del coperchio del vano detersivo. Questo detersivo entrerà in azione durante la fase di prelavaggio.

Si noti la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.
b) Scomparto del detersivo per il ciclo di prelavaggio.

• Chiudere il coperchio facendolo scorrere verso il basso finché non si blocca in posizione.

Nota:

Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

Fig. 5 La lavastoviglie è progettata per utilizzare il brillantante liquido che viene rilasciato durante il risciacquo finale per evitare che l'acqua formi gocce sulle stoviglie.

• Premere la linguetta, capovolgere il coperchio e versare il brillantante nel dosatore. Evita il trabocco. Il volume del contenitore del brillantante è di circa 130 ml.
• Capovolgere il coperchio verso il basso e chiuderlo in modo che scatti in posizione.

Nota:

Non riempire mai il dosatore del brillantante con altre sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

• Il brillantante viene aggiunto automaticamente durante l'ultimo risciacquo, garantendo un'asciugatura senza macchie o strisciature.

- Se il dosatore di brillantante è vuoto, la spia ❖ si accende.

Italiano

Regolare il distributore del brillantante

Il dosaggio può essere regolato in base a 6 livelli. Il livello predefinito è il 3. Questa impostazione è quella consigliata.

1. Apri la sportello e accendere l'apparecchio con l'interruttore on/off.
2. Entro 60 secondi dall'accensione del dispositivo, premere e tenere premuto per 5 secondi il tasto del programma di autopulizia, quindi premere il tasto di avvio differito per accedere alla modalità di impostazione. Il simbolo della spia del brillantante lampeggia.
3. 1. Premere il tasto del programma di auto-pulizia di nuovo per selezionare l'impostazione adeguata alle proprie abitudini di utilizzo. L'impostazione cambia, rispettando il seguente ordine: d3→d4 → d5→d6 d1 d2 d3→

Maggiore è l'impostazione, maggiore sarà la quantità di brillantante utilizzata. L'impostazione di fabbrica è d3.

1. Per completare l'impostazione e uscire dalla modalità di impostazione, non è necessario effettuare alcuna operazione entro 5 secondi oppure premere il pulsante di accensione/spegnimento.

Nota:

• Impostare il dosaggio ad un livello superiore, se persistono macchie sui piatti.
• Impostare il dosaggio ad un livello inferiori, se rimangono aloni o striature sulle stoviglie.

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle. Non è necessario sciacquare le stoviglie sotto l'acqua corrente.

- Posizionare gli oggetti nella lavastoviglie nel modo seguente:

• Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giù.
• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
• Tutti gli utensili vanno impilati in modo sicuro e senza possibilità di ribaltarsi.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.
• Sistemare piccole stoviglie, vale a dire oggetti leggeri e delicati come piattini, tazze, bicchieri, recipienti da dessert ecc. nel cestello superiore
• Sistemare parti grandi e pesanti, come piatti, teglie, pentole, recipienti ecc. nel cestello inferiore.

Nota:

Gli oggetti molto piccoli non devono essere lavati in lavastoviglie in quanto potrebbero facilmente cadere fuori dal cestello.

Attenzione

• I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.
  • Non lasciate che un oggetto tocchi il fondo.
• Caricare sempre gli utensili affiliati con la punta acuminata verso il basso!
• Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Italiano

Regolazione del cestello superiore

Fig. 6a Per garantire più spazio nel cestello superiore e inferiore come ad esempio per pezzi di stoviglie più alti, è possibile caricare il cestello superiore in 2 posizioni. Tirare il cestello superiore verso l'alto per sollevarlo. Premere le maniglie su entrambi i lati per abbassare il cestello.

• Quando il punto è in alto, il cestello superiore è in posizione bassa.
• Quando il punto è al centro, il cestello superiore è in posizione centrale.
• Quando il punto è in basso, il cestello superiore è in posizione alta.

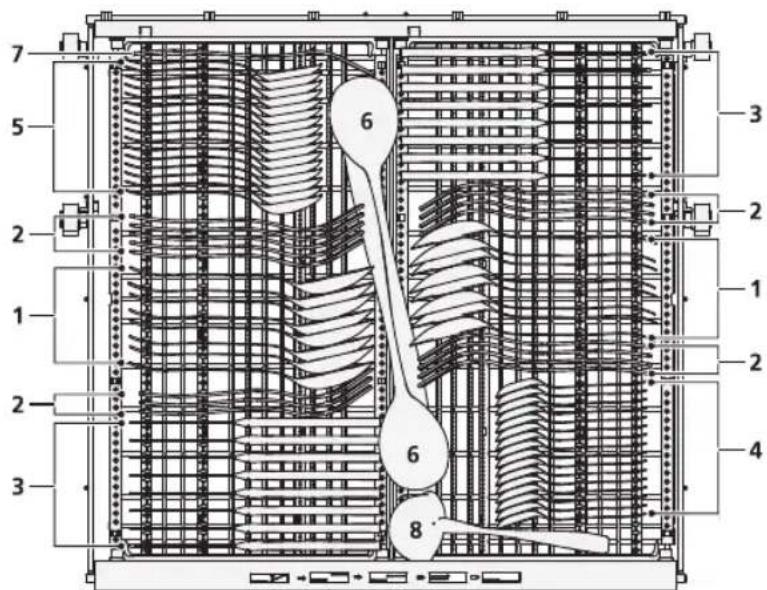

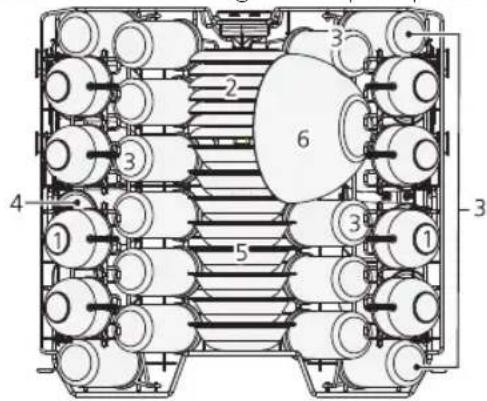

  Osservare lo schema generale per il posizionamento di piatti e posate nel cestello.

Tazze	Piattini	Bicchieri
Tazzoni Ciotole per dessert	dessert	Ciotola di vetro
Piatti fondi Ciotole in melamina		Piatti da dessert
Piatti da dessert in melamina	Piatti da cena	Pentola piccola
Pentola da forno	Piatto ovale

Italiano

Fig. 6b Supporti aggiuntivi possono essere presenti nel cestello inferiore (I).

Vaschette aggiuntive possono essere situatesotto al cestello superiore (II).

Fig. 7a Rispettare il piano di posizionamento delle posate nel portaposate. Vedere la tabella qui sotto per le denominazione delle parti.

1 Cucchiai	2 Forchette	3 Coltelli	4 Cucchiaini da te
5 Cucchiaini per dolce	6 Opscheplepels	7 Forchette di servizio	8 Mestolo

Informazioni per i test di comparabilità in conformità alla norma EN 60436

Capacità : 16 impostazioni di posizione

Posizione del cestello superiore : posizione più bassa

Programma : ECO

Impostazione brillantante : Max

Impostazione addolcitore : H3

Fig. 7b La vaschetta per le posate è modulare e può essere regolata in base alle proprie esigenze

B I. posizione standard, sinistra piatta, destra inclinata

B II. entrambe le metà piane, metà destra rialzata

B III. lato sinistro piano, destro aperto, metà di destra spostata spostata a sinistra

B IV. Iato sinistro piano, destro aperto, metà destra rimossa

Italiano

Funzionamento

Fig. 8 Lavaggio delle stoviglie

Osservare la seguente procedura per avviare il processo di lavaggio:

1. Preparare la lavastoviglie. Caricare il cestello della lavastoviglie
2. Aggiungere il detersivo o il brillantante. Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sia collegato alla rete e che lo sportello sia ben chiuso.
3. Premere l'interruttore "On/Off" per accendere la lavastoviglie.
4. Scegliere il programma facendo riferimento al capitolo Tabella dei programmi. Per la funzione del timer (funzionamento differito), fare riferimento al capitolo Lavaggio con timer per avvio differito.

Nota:

Se si utilizza un solo cestello è possibile disattivare la zona di risciacquo inutilizzata. Premere il pulsante Selezione della zona di risciacquo per selezionare la zona di riasciacquo desiderata 📄. 📄 Se l'apertura automatica dello sportello non è stata disattivata 📄 risultato dell'asciugatura normale è migliore. Dopo il ciclo di lavaggio, lo sportello si apre automaticamente lasciando fuoriuscire vapore e umidità. La spia corrispondente 📄 si accende. Questa funzione è disponibile come funzione standard per tutti i programmi (tranne 45min, Prelavaggio e Autopulizia) e può essere disattivata premendo il tasto corrispondente 📄.

Consumo energetico e idrico

Gli indicatori di consumo energetico e idrico mostrano il consumo di energia e di acqua del programma impostato. Più barre sono visualizzate, più alto è il consumo di energia o di acqua del programma selezionato.

Funzione speciale Funzione turbo

Se lo si desidera, selezionare la funzione turbo per ridurre la durata di esecuzione dei programmi (selezionabile solo per i programmi ECO, Intensivo, Universale, Igiene, 90 min. e Autopulizia).

Funzione extra asciutto

Se lo si desidera, selezionare la funzione extra asciutto se si vogliono avere piatti extra asciutti dopo il lavaggio (selezionabile solo per i programmi ECO, Intensivo, Universale, Igiene, 90 min).

Lavaggio delle bottiglie

Se lo si desidera, selezionare la funzione di lavaggio delle bottiglie per lavare le bottiglie che sono poste nell'area dedicata nel cestello superiore (selezionabile solo per i programmi ECO, Intensivo, Universale, Igiene, 90 min).

Auto-pulizia

Selezionare la funzione di auto-pulizia per la pulizia occasionale della lavastoviglie. Il tempo del programma verrà visualizzato sul display. A questo punto premere il tasto Avvia / Annulla || per avviare il processo. Si consiglia di fare riferimento anche all'ultima voce riportata nella tabella dei programmi.

Lavaggio con timer per avvio differito

Per avviare in seguito il processo di lavaggio, premere il pulsante del timer e impostare l'orario a cui ritardare l'avvio premendolo più volte. Si può impostare un orario differito di 1-24 ore (in intervalli di un'ora). Premere il tasto Avvia / Annulla ▶Thiudere lo sportello. La lavastoviglie inizia il ciclo di lavaggio allo scadere del tempo prestabilito.

Nota:

Le spie del programma mostrano lo stato della lavastoviglie:

1. Premere il pulsante di avvio/annullamento e chiudere lo sportello per avviare il lavaggio delle stoviglie.

2. Aprire lo sportello per mettere in pausa il processo di lavaggio.

3. Spegnere l'apparecchio con il tasto on/off e chiudere l'alimentazione dell'acqua.

Attenzione

È pericoloso aprire lo sportello durante il lavaggio, perché ci si può scottare con l'acqua calda.

• Attender ca. 15 minuti prima di svuotare la lavastoviglie per evitare di maneggiare piatti e altre stoviglie ancora caldi. Essi potranno anche asciugare meglio.
• Scaricare la lavastoviglie.

Proiezione del tempo sul pavimento

1. Il tempo rimanente del ciclo di lavaggio o lo stato di ritardo vengono proiettati sul pavimento quando lo sportello è chiuso.
2. Quando il ciclo di lavaggio è terminato, la fine viene proiettata sul pavimento per 15 minuti.

Modificare il programma di lavaggio

È possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere già stato rilasciato, e l'apparecchio potrebbe avere già scaricato l'acqua di lavaggio.

• Aprire lo sportello e la lavastoviglie si ferma.
• Premere il tasto Avvia / Annulla ▷II per più di tre secondi. Cambiare il programma passando all'impostazione del ciclo desiderato.
• Premere di nuovo il tasto Avvia / Annulla ▷II. Chiudere lo sportello per proseguire il lavaggio.

Nota:

Se si apre la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello la macchina continua a lavorare dopo 10 secondi.

Mettere in pausa il ciclo di lavaggio

• Se si è dimenticato un piatto, si può mettere in pausa il programma e aggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia ancora aperto.
• Aprire leggermente lo sportello per mettere in pausa il programma di lavaggio.
• Dopo l'arresto dei bracci, è possibile aprire completamente lo sportello.
• Aggiungere piatti dimenticati.
• Chiudi la porta e la lavastoviglie continuerà.

Suggerimenti sul tipo di detersivo

Tenere in considerazione le note sottostanti per migliorare i risultati di pulizia, riducendo allo stesso tempo il consumo energetico e l'impatto sull'ambiente:

• Dosare il detersivo, il sale in base ai suggerimenti / requisiti del fornitore, tenendo conto della massa e del livello di sporcizia del servizio da tavola.
• Non utilizzare insieme tipi di detersivo / sale differenti.
• Si utilizzano detersivi a base di solventi o ingredienti corrosivi.
• Evitare il sovradosaggio.

Attenzione

Un errato dosaggio di detergenti, sali o altri additivi può danneggiare il prodotto.

Italiano

Fig. 9 Tabella dei programmi

La tabella seguente mostra quali sono i programmi migliori da utilizzare per diversi livelli di residui di cibo sulle stoviglie e quanto detersivo è necessario. Inoltre vengono mostrate le informazioni sui programmi.

Programma	Informazioni e scopo	Descrizione del ciclo di lavoro	Detersivo Pre/Princ	Durata (min)	Cons. energetico (Kwh)	Cons. di acqua (l)	Brillantante
ECO(*EN60436)	Questo è il programma standard; è adatto per pulire stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e idrico per quel tipo di stoviglie.	Lavaggio 45°C Risciacquo Risciacquo 40°C Asciugatura	24 g1 o 2 pezzi	280 0,559	9,0	★
Automatico	Per carichi da normalmente a molto sporchi	Prelavaggio 45°C Lavaggio 55-65°C Risciacquo Risciacquo Risciacquo 50-65°C Asciugatura	5/19 g1 o 2 pezzi	105-179	0,930-1,470	10,3-17,0	★
Intensivo	Per stoviglie molto sporche, pentole normalmente sporche, padelle, piatti, ecc. con sporco secco.	Prelavaggio 45°C Lavaggio 60°C Risciacquo Risciacquo 50°C Risciacquo 60-65°C Asciugatura	5/19 g1 o 2 pezzi	155-165	1,390-1,460	15,5	★
Universale	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco.	Prelavaggio 45°C Lavaggio 55°C Risciacquo Risciacquo 60-65°C Asciugatura	5/19 g1 o 2 pezzi	130-140	1,175-1,250	13,5	★
Hygiene	Adatta a tutti i tipi di stoviglie e a tutti i livelli di sporco, offre la temperatura di lavaggio più elevata per la disinfezione delle stoviglie.	Prelavaggio 45°C Lavaggio 72°C Risciacquo Risciacquo 50°C Risciacquo 60-65°C Asciugatura	5/19 g1 o 2 pezzi	165-175	1,650-1,720	16,0	★
90 min.	Per carichi leggermente sporchi che non hanno bisogno di una grande efficienza di asciugatura.	Lavaggio 55°C Risciacquo Risciacquo 55-60°C Asciugatura	5/19 g1 o 2 pezzi	90-100	0,810-0,865	9,0	★
45 min.	Un programma più breve per carichi poco sporchi e lavaggio rapido.	Lavaggio 45°C Risciacquo Risciacquo 50°C	15 g1 pezzo	45 0,710 9,0		-
Pre-wash	Ciclo di prelavaggio per rimuovere lo sporco dalle stoviglie per un successivo ciclo di lavaggio	Prelavaggio	-	15	0,020 3,5		-
Auto-pulizia	Pulizia accurata della lavastoviglie	Lavaggio 70°C Risciacquo Risciacquo 65-72°C Asciugatura	20 g1 pezzo	130-140	1,245-1,320	12,0	★

★: È possibile utilizzare brillantante.

Nota:

* ECO: Questo programma è adatto alla pulizia di stoviglie normalmente sporche e per tale scopo è il programma più efficiente in termini di consumo combinato di energia e di acqua. Viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.

Nota: i valori indicati per i programmi diversi dal programma ECO sono solo indicativi.

92

Pulizia e manutenzione

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, mentre i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio, attraverso l'interruttore).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetri acqua nella serratura e nei componenti elettrici, non utilizzare alcun detergente spray.

Pulizia del gruppo filtro

Il filtro previene l'ingresso di grandi residui di alimenti ed altri oggetti all'interno della pompa. Controllare ogni volta i filtri di bloccaggio dopo l'utilizzo della lavastoviglie e pulirli periodicamente.

Fig. 10 Il sistema filtrante è costituito da un filtro a grana grossa, un filtro piatto (filtro principale) e un micro filtro (filtro fine).

• Filtro Principale A: Alimenti e particelle intrappolati da questo filtro vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.
• Filtro a grana grossa C: Oggetti più grandi, come pezzi di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtro a grana grossa. Per rimuovere gli elementi catturati dal filtro, premere delicatamente il tappo sulla parte superiore di questo filtro e sollevarla.

Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo (filtro C) in senso antiorario e togliere l'intero gruppo del filtro.
• Estrarre il filtro B. Premere insieme le due metà del filtro C ed estrarre quest'ultimo dal filtro principale A.
  • Lavare i filtri sotto l'acqua corrente.
• Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del filtro sia installato correttamente,

Attenzione

Non utilizzare la lavastoviglie senza aver installato in maniera appropriata il sistema di filtraggio.

Pulizia dei bracci irroratori

Fig. 11 I bracci irroratori sono facilmente smontabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti.

• Afferrare il braccio nel mezzo e tirarlo verso l'alto per rimuoverlo.
• Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente.

Rimozione del calcare

La rimozione del calcare non è necessaria se il detersivo viene dosato in modo corretto. Se si desidera rimuovere il calcare dal tamburo, procedere secondo le istruzioni del produttore del decalcificante. È possibile ottenere decalcificanti adatti presso i rivenditori.

Italiano

Codici di errore

Codice Significato Possibili cause
E1 Ingresso dell'acqua più lento		Il rubinetto non è apertoL'ingresso di acqua è limitatoLa pressione dell'acqua è troppo bassa
E3	La temperatura richiesta non viene raggiunta.	Malfunzionamento dell'elemento riscaldante.
E4 Troppo pieno		Alcuni componenti della lavastoviglie perdono
Ed	Comunicazione fallita tra il PCB principale e il PCB del display.	Circuito aperto o rottura del cablaggio per la comunicazione.
Ec	Errore nel sistema di controllo del lavaggio	Guasto PCB o motore
L4	Guasto motore Guasto motore

Se si trovano codici ERRORE, contattare il servizio clienti. I numero di assistenza sono forniti in un documento separato.

Risoluzione dei problemi

In caso di problemi durante il funzionamento, fare riferimento alla tabella seguente. Se i problemi non possono essere risolti come indicato in Soluzione o se sono necessari pezzi di ricambio per l'auto-riparazione, contattare il centro di assistenza. I rispettivi numeri di assistenza sono indicati nella scheda di garanzia fornita con questo prodotto. Si noti che l'auto-riparazione impropria può comportare pericoli e l'annullamento della garanzia e dovrebbe essere evitata, in caso di dubbio.

Problema Possibili cause Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare alimentazione elettrica
	• La pressione dell'acqua è troppo bassa	• Verificare che l'approvvigionamento idrico sia stato collegato correttamente e che l'acqua sia stata aperta
	• Lo sportello della lavastoviglie non è stato chiuso correttamente	• Assicurarsi che lo sportello sia stato chiuso correttamente
L'acqua non viene pompata dalla lavastoviglie	• Il tubo di scarico è piegato • Controllare il tubo di scarico
	• Il filtro è otturato • Controllare il filtro grossolano
	• Il lavandino della cucina è otturato	• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto
Schiuma nella vaschetta	• Detersivo inadatto • Utilizzare are solamente detersivi appositi per lavastoviglie
	• Riversamenti di brillantante • Pulire i riversamenti di brillantante
Schiuma nella vaschetta interna	• È stato utilizzato del detersivo con colorante	• Utilizzare solo detersivo senza colorante
Strato bianco sulla superficie interna	• Minerali d'acqua duri • Pulire regolarmente l'interno con una spugna umida
Macchie di ruggine sulle posate	• Le posate non sono resistenti alla corrosione	• Non lavare questi oggetti nella lavastoviglie
	• Un programma non è stato avviato dopo il rifornimento del sale	• Avviare sempre un programma rapido dopo aver aggiunto il sale
	• Il coperchio dell'ammorbidente è lento	• Controllare e avvitarlo
Rumore martellante nel telaio	• Il braccio spruzzatore sbatte contro un oggetto nel cestello	• Interrompere il programma e risistemare gli oggetti
Rumore metallico • Le stoviglie sono sparse nel telaio
Rumore martellante nei tubi dell'acqua	• Causato dall'installazione in loco o dalla sezione trasversale della tubazione	• Questo non influisce sul funzionamento della lavastoviglie

Italiano

Problema Possibili cause	Solutuzione
Le stoviglie non sono pulite	Stoviglie caricate in modo scorretto	Risistemare le stoviglie
	I bracci spruzzatori sono bloccati
	Detersivo insufficiente Aggiungere più detersivo
	Il programma non è potente a sufficienza	Scegliere un altro programma
	Il filtro è sporco o non è inserito correttamente	Pulire il filtro e assicurarsi che sia inserito correttamente
Opacizzazione sulle stoviglie in vetro	Detersivo eccessivo Usare	meno detersivo e scegliere il ciclo più breve per pulire i bicchieri
Segni neri o grigi sulle stoviglie	Le stoviglie sono state graffiate da utensili in alluminio	Utilizzare un detergente abrasivo delicato
Detersivo residuo nello scomparto per tazze	Le tazze di detersivo sono bloccate	Risistemare le stoviglie
Le stoviglie non si asciugano	Carico scorretto
	Il livello di brillantante è troppo basso	Aumentare il livello di brillantante
	Le stoviglie vengono rimosse troppo presto	Non rimuovere le stoviglie subito dopo il lavaggio.

Scarico dell'acqua

La lavastoviglie è dotata di un serbatoio che contiene l'acqua. A una temperatura interna inferiore a 0°C, l'acqua nel serbatoio può congelare. Pertanto, si sconsiglia di far funzionare la lavastoviglie quando la temperatura interna è inferiore a 0°C.

Si consiglia di svuotare l'acqua nel serbatoio quando la temperatura ambiente è inferiore a 0°C per evitare il congelamento della macchina. All'apertura dello sportello, premere a lungo il pulsante

ECO e il pulsante della funzione Turbo + per 3 secondi, quindi chiudere lo sportello per accedere alla funzione di scarico. Tutte le spie dei programmi sono accese e lo schermo visualizza - : - - per entrare nello stato di scarico. L'acqua nel serbatoio viene scaricata in 4 minuti.

Se lo sportello viene aperto durante il processo di scarico, la macchina sospende lo scarico e continua a scaricare dopo aver chiuso lo sportello.

Dati tecnici

Consumo energetico	1828 - 2158 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0.4 - 10 bar (0.04 - 1 MPa)
Temperatura dell'acqua Fredda e calda (max. 40°C)

Dimensione

D1 L H D2

Altezza (H) 815 mm

Larghezza (L) 598 mm

Profondità (D1) 550 mm(con sportello chiuso)

Profondità (D2) 1185 mm(con sportello aperto a 90°)

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglie normalmente sporche. È il programma più efficiente a tale scopo in termini di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacità indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti istruzioni. Un

carico improprio può causare un lavaggio inefficiente delle stoviglie e possibili malfunzionamenti.

• Il prelavaggio manuale delle stoviglie comporta un maggiore consumo di acqua e di energia e viene sconsigliato.
• Il lavaggio delle stoviglie in una lavastoviglie domestica consuma generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglie domestica venga utilizzata secondo le istruzioni del produttore.
• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle corrispondenti delle presenti istruzioni.
• Osservare le informazioni sulla corretta installazione (incluso l'allineamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua fredda) contenute nelle presenti istruzioni.
• L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato comporta un aumento dell'inquinamento ambientale ed eventuali danni all'apparecchio.
• Prima di ogni utilizzo, rimuovere tutti i corpi estranei dalla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.
• Il controllo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo Pulizia e cura.

Nederlands
