BEDIENUNGSANLEITUNG KDW 6051 A FI Koenic

Bestücken der Bestekablage/ Placing Cutlery

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und die Benutzerwartung dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie werden beaufsichtigt.
• Das Gerät ist für das Spülen von maximal 16 Maßgedecken vorgesehen.
• Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Verletzungsgefahr darstellt.
• Beachten Sie die Anweisungen zum Beladen der Geschirrspülmaschine.

Warnung! Messer und andere.

Gebrauchsgegenstände mit scharfen Klingen/ Spitzen müssen mit der Klinge/Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

Sicherheitshinweise

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.
• Diese Geschirrspülmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht verstopft werden (bspw. durch Teppichboden).
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wurde, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Beachten Sie das Kapitel Reinigung und Pflege.

Sicherheitshinweise

- Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.

- Verwenden Sie das Produkt nur zweckbestimmt und mit den vom Hersteller empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.

- Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.

- Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt, bspw. während des Einbaus, fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.

• Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.

- Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.

- Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produkten, fern.

- Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

- Ziehen Sie den Netzstecker ... - wenn das Produkt nicht benutzt wird, - im Falle von Störungen, - bevor Sie Zubehör anbringen oder entfernen, - vor der Reinigung des Produktes.

- Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

- Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

- Beachten Sie alle Hinweise zur Installation.

- Beachten Sie bei dem Anschluss an die Wasserversorgung den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.

- Wichtig! Vergewissern Sie sich vor dem Gebrauch, dass sich das Produkt in einem einwandfreien funktionsfähigen Zustand befindet. Das Produkt darf nicht verwendet werden, wenn es Anzeichen von Beschädigungen aufweist oder wenn der Verdacht besteht, dass es defekt ist.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmen Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung aufgeführt sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die jeweiligen Rufnummern finden sie in der beiliegenden Garantiekarte.

6

Lieferumfang

1 x Geschirrspüler
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld

A1 Ein-/Ausschalter
A2 Programmwahltasten
A3 Taste Turbofunktion
A4 Taste Bottle wash-Funktion
A5 Taste Extra-Trocken
A6 Taste Automatische Türöffnung
A7 Spülzonenwahltasten
A8 Anzeige für Spezialsalz
A9 Anzeige für Klarspüler
A10 Spülzonenanzeige
A11 Startzeitverzögerungsanzeige
A12 Wassermangelalarm
A13 Display
A14 Stromverbrauchsanzeige
A15 Wasserverbrauchsanzeige
A16 Startzeitverzögerungstaste
A17 Start-/Abbruch-Taste

B Griffmulde

c Tür
D Besteckablage
E Oberer Korb
F Unterer Korb

G Einfüllkammer

Geschirrspülmittel-Tab/Pulver-Fach

G1 Abdeckung
G2 Fach für Hauptspülgang
Entriegelung
G4 Fach für Vorspülgang

Klarspülfach

GS Einfüllöffnung mit MAX-Markierung
G6 Klarspülertank

H Innenraum

H1 Salztank
H2 Wasserabfluss mit Filtereinsatz
HB Oberer und unterer Sprüharm

Rückseite

Netzkabel mit Netzstecker
J Abwasserschlauch (vormontiert)
K Schlauch für Wasseranschluss (vormontiert)
L Projektor

(1. Restlaufzeit/ 2. Waschzyklus-Ende)

Zubehörteile

Einfülltrichter (nicht abgebildet)

Montageset (nicht abgebildet)

Deutsch

Installation

Hinweis:

Achten Sie beim Anschluss an das Trinkwasser darauf, dass Sie das Gerät mit einer Sicherheitsvorrichtung gegen Trinkwasserverunreinigung durch Rückfluss (nach DIN EN 1717) anschließen. Wir empfehlen, die Installation, einschließlich des Wasser- und Elektroanschlusses, sowie Reparaturen von einem qualifizierten Fachmann durchführen zu lassen.

Abb. 1 Der Geschirrspüler muss in ausreichender Nähe eines geeigneten Wasser-, Abwasser- und Elektroanschlusses installiert werden.

Achtung

Öffnen Sie nach dem Auspacken die Tür und entfernen Sie alle Transportsicherungen. Stellen Sie sicher, dass sich die Sprüharme frei drehen können.

Hinweis:

Beachten Sie das beiliegende Montagematerial, Winkel, Schrauben und Klettband zur Befestigung der Dekorplatte.

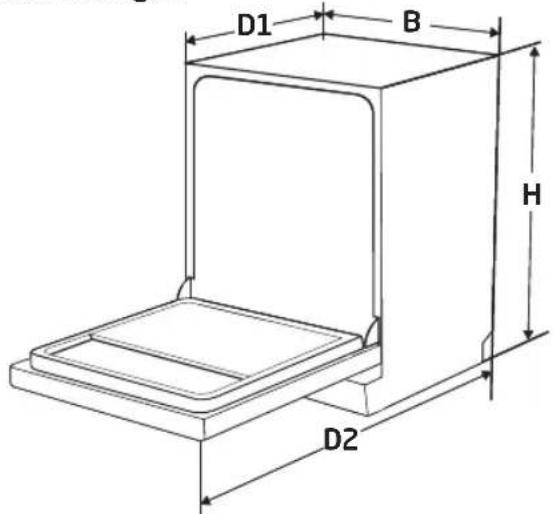

① Beachten Sie die Einbaumaße.

• Ein Standort in der Nähe der Spüle wird empfohlen um den Geschirrspüler einfacher am Wasser- und Abwasseranschluss anschließen zu können.
• An der Rückseite des einen oder an beiden seitlichen Küchenschränken müssen Aussparungen der Größe 80 x 100 mm für Wasser-, Abwasser- und Elektroanschluss angebracht werden (A). Wird der Geschirrspüler in einer Ecke aufgestellt, muss ein seitlicher Mindestabstand von 50 mm zwischen offener Tür und umliegenden Schränken eingehalten werden.
  Beachten Sie die Abmessungen, Bohrungen und Aussparungen der Dekorplatte.

2 Bringen Sie den Kondensationsstreifen unter der Arbeitsplatte an. Stellen Sie sicher, dass er mit der Vorderkante der Arbeitsplatte abschließt.
3 Stellen Sie sicher, dass Netzkabel und Wasserzu- und Ablauf nicht unter Zug stehen und nicht abgeknickt werden. Stellen Sie sicher, dass der Wasseranschluss korrekt ausgeführt wurde, um Leckage zu vermeiden.
4 Schieben Sie den Geschirrspüler nicht mit Gewalt unter die Arbeitsplatte, sondern nur von Hand.
5 Bringen Sie den Geschirrspüler in die vorgesehene Position. Der Geschirrspüler muss in Einbaulage nivelliert werden sodass er absolut waagerecht steht.
- Der hintere Standfuß kann durch Drehen der mittleren Kreuzschlitzschraube in der Höhe verstellt werden. Beachten Sie dazu die Abbildung neben der Schraube (UP: Hinterseite wird angehoben, DOWN: Hinterseite wird abgesenkt).
• Die vorderen Standfüße können durch Verdrehen von Hand verstellt werden.
- Überprüfen Sie den waagerechten Stand durch Anlegen einer Wasserwaage auf waagerechten oder senkrechten Flächen im Innenraum des Geschirrspüler und dessen Tür.
6 Stellen Sie sicher, dass der Geschirrspüler waagerecht ausgerichtet ist und nicht kippelt.
7 Zeichnen Sie die Löcher für die Haltebleche und Hülsen an der Dekorplatte an und bohren Sie sie vor.
8 Schrauben Sie oben die Hülsen und unten die Haltebleche an die Dekorplatte.
⑨ Hängen Sie nun die Dekorplatte an den passenden Aussparungen an der Tür ein.
10 Entfernen Sie die vier Schrauben von der Innenseite der Tür. Schrauben Sie nun die mitgelieferten vier langen Schrauben durch die Tür und befestigen Sie so die Dekorplatte.

Deutsch

11 Bringen Sie den Geschirrspüler in die vorgesehene Position. Der Geschirrspüler muss in Einbaulage verschraubt werden. Dazu bestehen zwei Möglichkeiten:

Holzarbeitsplatte: Stecken Sie die Montagewinkel oben auf die Aussparungen. Verschrauben Sie die Montagewinkel nun mit der Unterseite der Arbeitsplatte.

Natursteinarbeitsplatte: Entfernen Sie (bei geöffneter Tür) die Kunstoffkappen in den Seitenwänden. Verschrauben Sie den Geschirrspüler seitlich durch die Öffnungen mit den Schränken links und rechts des Geschirrspülers.

12 Der Geschirrspüler muss an einen Abfluss angeschlossen werden.

1. Der Abflussschlauch ist bereits fest am Abwasseranschluss montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
2. Schließen Sie das andere Ende am Abflussrohr an. Stellen Sie sicher, dass alles korrekt abgedichtet und fest angeschlossen ist. Beachten Sie beim Anschluss außerdem die max. Höhe des Schlauchendes von 1000 mm. Stellen Sie sicher, dass der Schlauch korrekt an das Abflussrohr angeschlossen und abgedichtet ist.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör in gewöhnlichen Baumärkten erhältlich.

Schließen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt abgedichtet und fest angeschlossen ist.

Hinweis:

• Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.
• Sie können den Geschirrspüler bis 40°C an Warmwasser anschließen.

Stecken Sie den Netzstecker in eine geeignete Steckdose.

Hinweis:

Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedichtet sind. Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu vermeiden.

Vorbereitung

Salztank mit Salz befüllen

Abb. 2 Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der Verpackung des Spezialsalzes.

• Entfernen Sie den unteren Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.
• Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und füllen Sie ca. 0,6 kg Salz ein.
• Füllen Sie die maximale Menge Wasser bis zur Oberkante in den Salztank. Es ist normal wenn dabei etwas Wasser aus dem Salztrank austritt.
• Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen sicher, dass sie fest sitzt.
• Führen Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird empfohlen), Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch das Salzwasser beschädigt werden, wodurch die Garantie erlischt.
• Ist der Salztank leer, leuchtet die Warnleuchte „Salz“ auf.

Hinweis:

Je nachdem wie schnell/vollständig sich das Salz auflöst, kann die Warnleuchte „Salz“ trotz gefülltem Salztank weiterhin leuchten.

Achtung

• Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, insbesondere Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden welche durch ungeeignetes Salz hervorgerufen werden erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entstandene Schäden.
• Wenn Salz verschüttet wurde starten Sie einen Schnellspülgang, um Salzspuren zu entfernen.
• Füllen Sie nur Salz ein, wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser für evtl. längere Zeit auf der Oberfläche verbleiben, was Rost verursachen könnte.
• Der Salztank darf nur aufgefüllt werden wenn die Salzwarnlampe zu leuchten beginnt.

Salzmenge einstellen

Abb. 3 Einstellmodus aktivieren: Öffnen Sie die Tür und schalten Sie das Gerät mit dem Ein-/Ausschalter ein und halten Sie innerhalb von 60 Sekunden die Selbstreinigungsprogrammtastel für ca. 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte angezeigt wird.

Salzverbrauch einstellen:

Drücken Sie jeweils kurz die Selbstreinigungsprogrammtastel zum die korrekte Salzmenge einzustellen. Die Einstellung wird im Display angezeigt. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung.

Wasserhärte(Grad) Einstel-lung		Regenera-tion nach nProgrammzy-klen 3)	Salzver-brauchg/Zyklus
°dH1)	mmol/l2)
0-5 0	0,94 H1 - 0
6-11 1	0-2,0 H2 10 9
12-17	2,1-3,0 H3* 5 12
18-22	3,1-4,0 H4 3 20
23-34	4,1-6,0 H5 2 30
35-55	6,1-9,8 H6 1 60

Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung oder durch Drücken der Ein-/Aus-Taste beendet.

Hinweis:

1) Grad deutscher Härte (°dH)
^2) Millimol/Liter, internationale Einheit für Wasserhärte
3) Jeder Programmzyklus mit Regeneration verbraucht zusätzlich 4,0 Liter Wasser, der Energieverbrauch erhöht sich um 0,06 kWh und das Programm verlängert sich um 10 Minuten.
^1 Werkseinstellung Kontaktieren Sie Ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu erfahren.

Deutsch

Geschirrspülpulver oder -tabs einfüllen

Abb. 4 Das Geschirrspülmittelfach muss vor jedem Spülgang neu aufgefüllt werden. Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspülmittels.

• Drücken Sie die Entriegelung und öffnen Sie den Deckel.
• Füllen Sie das Geschirrspülmittel (Pulver oder Tabs) erst unmittelbar vor dem Spülvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.
• Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in die äußere Mulde des Deckels. Dieses Geschirrspülmittel wird dann schon während des Vorspülens zugegeben.
  a) Spülmittelfach für Hauptspülgang b) Spülmittelfach für Vorspülen
• Schieben Sie den Deckel zu, sodass er einrastet.

Beachten Sie die Unterschiede beider Fächer:

Hinweis:

Benutzen Sie nur spezielles Geschirrspülmittel welches für die Verwendung in Geschirrspülmaschinen vorgesehen ist. Halten Sie das Geschirrspülmittel frisch und trocken.

Klarspüler auffüllen

Abb. 5 Ihr Geschirrspüler ist für den Gebrauch mit flüssigen Klarspülern vorgesehen. Dieser wird automatisch im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.
- Drücken Sie auf die Lasche, klappen Sie den Deckel nach oben und füllen Sie Klarspüler in den Tank. Vermeiden Sie ein Überlaufen. Die max. Kapazität des Tanks beträgt ca. 130 ml.
- Zum Schließen des Tanks klappen und drücken Sie den Deckel nach unten, sodass er einrastet.

Hinweis:

Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z. B. Waschpulver für Wäsche oder Flüssigseife), da dadurch das Gerät beschädigt werden könnte.

• Der Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, dass während des Trocknens keine Kalkflecken oder Streifen entstehen.
• Wenn der Klarspülertank leer ist, leuchtet die Anzeige „Klarspüler“ auf.

Deutsch

Dosiermenge für Klarspüler einstellen

Die Dosiermenge ist in 6 Stufen einstellbar. Werkseitig ist die Stufe 3 eingestellt. Diese Einstellung ist eine Empfehlung.

1. Öffnen Sie die Tür und schalten Sie das Gerät mit dem Ein/Aus-Schalter ein.
2. Innerhalb von 60 Sekunden nachdem Sie das Gerät eingeschaltet haben, drücken und halten Sie die Selbstreinigungsprogrammtastel für 5 Sekunden und drücken Sie dann die Taste Startzeitverzögerung um den Einstellmodus aufzurufen. Die Klarspüleranzeige blinkt.
3. Drücken Sie die Selbstreinigungsprogrammtaste erneut, um das richtige Set entsprechend Ihren Nutzungsgewohnheiten auszuwählen. Die Einstellung ändert sich in der folgenden Reihenfolge: d3→d4 d5

→d6→d1 d2 d3

Je höher die Einstellung, desto mehr Klarspüler wird verbraucht. Werkseinstellung ist d3.

1. Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung oder durch Drücken der Ein-/Aus-Taste beendet.

Hinweis:

• Dosiermenge höher einstellen, wenn Flecken auf dem Geschirr zurückbleiben.
• Dosiermenge verringern, wenn Wolken oder Schlieren auf dem Geschirr zurückbleiben.

Geschirrkorb auffüllen

• Reinigen Sie im Geschirrspüler nur geschirrspülerfestes oder -geeignetes Geschirr und Besteck.
• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste z. B. in Bratpfannen an. Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.
• Beladen Sie den Geschirrspüler folgendermaßen mit Geschirr und Besteck:

- Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Öffnung nach unten, sodass Wasser heraus läuft. - Gebogene oder mit Vertiefungen versehene Teile laden sie schräg damit Wasser ablaufen kann.

- Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen. - Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.

- Ordnen Sie in den Oberkorb kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Kompottschüsseln usw. ein.

- Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb.

Hinweis:

Sehr kleine Teile sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem Korb fallen könnten.

Achtung

• Messer mit scharfen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
• Scharfe Teile immer mit den scharfen Kanten / Flächen nach unten einlegen!
• Überladen Sie den Geschirrspüler nicht, da dadurch das Ergebnis negativ beeinflusst wird.

Deutsch

Oberkorb-Verstellung

Abb.6a Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten, können Sie den Oberkorb in 2 Positionen in der Höhe verstellen. Ziehen Sie den Oberkorb mittig greifend nach oben, um ihn nach oben zu bewegen. Ziehen Sie die seitlichen Hebel, um ihn wieder nach unten zu bewegen.

• Wenn der Punkt oben ist, befindet sich der Oberkorb in der unteren Position.
• Befindet sich der Punkt in der Mitte, befindet sich der Oberkorb in der Mittelposition.
• Wenn der Punkt unten ist, befindet sich der Oberkorb in der oberen Position.

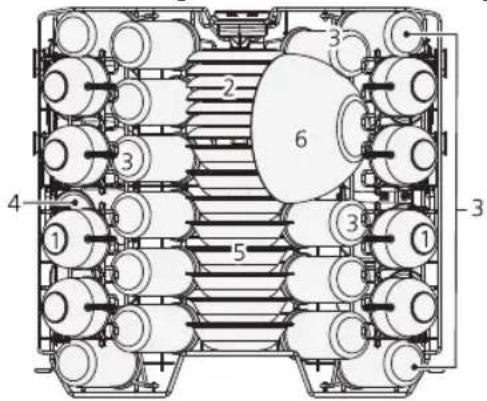

Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in die Körbe.

Pötte Kompottschüsseln

5

6

Suppenteller Melaminschüsseln

8

9

10

Melamin-Dessertteller

11

Teller Kleiner Topf

Ofentopf

Ovale Servierplatte

Deutsch

Abb. 6b Im unteren Korb können Sie zusätzliche Halterungen ausklappen (I). Im oberen Korb können Sie weitere Ablagen herunterklappen (II).

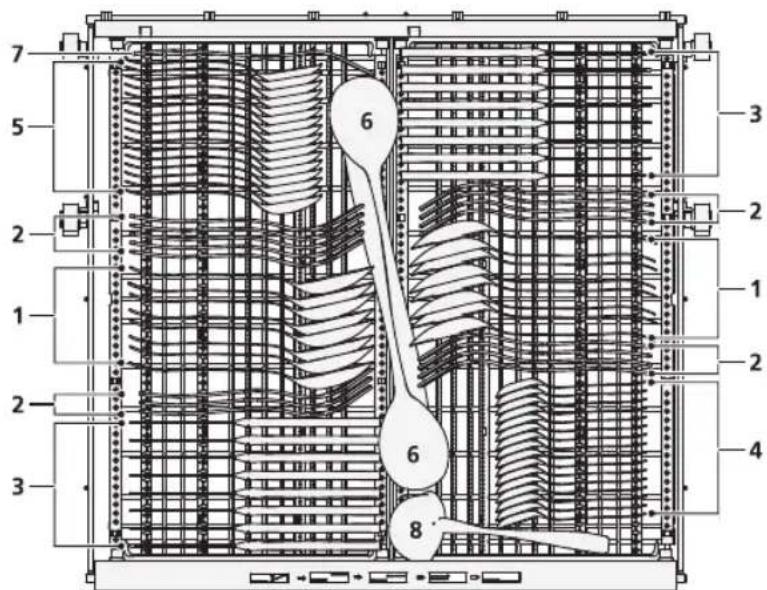

Abb. 7a Beachten Sie den Plan zum Einlegen von Besteck in die Besteckablage.. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

7 5 2 1 2 3 6 3 2 1 2 4 6 8

1 Suppenlöffel	2 Gabeln	3 Messer	4 Teelöffel
5 Kompottlöffel	6 Servierlöffel	7 Serviergabeln	8 Soßenkelle

Angaben für Vergleichsprüfungen nach EN 60436

Fassungsvermögen : 16 Maßgedecke

Position des Oberkorbs : Untere Position

Programm : ECO

Klarspülereinstellung : Max

Enthärtereinstellung : H3

Abb. 7b Die Besteckablage ist modular aufgebaut und lässt sich somit Ihren Anforderungen anpassen.

B I. Standardposition, links flach, rechte Hälfte geneigt
B II. beide Hälften flach, rechte Hälfte erhöht
B III. links flach, rechts offen, rechte Hälfte über die linke Hälfte geschoben
B IV. links flach, rechts offen, rechte Hälfte entfernt

Deutsch

Bedienung

Abb. 8

Geschirrspülen

Beachten Sie folgende Schritte um den Spülvorgang zu starten:

1. Geschirrspüler vorbereiten. Korb beladen.
2. Geschirrspülreiniger und ggf. Klarspüler einfüllen. Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist und der Netzstecker steckt.
3. Drücken Sie den Ein-/Ausschalter für ca. 1 Sekunde um den Geschirrspüler einzuschalten.
4. Wählen Sie das gewünschte Programm aus. Beachten Sie das Kapitel Programmtabelle. Zur Benutzung der Timer-Funktion beachten Sie das Kapitel Timer - verzögertes Spülen.

Hinweis:

Ist nur ein Korb beladen, können Sie die nicht gebrauchte Spülzone abschalten. Drücken Sie die Spülzonenwahltaste um die gewünschte Spülzone auszuwählen.

Wenn Sie die autom. Türöffnung nicht deaktiviert haben, wird die natürliche Trocknung verbessert. Die entsprechende Kontrollleuchte leuchtet. Nach dem Spülen wird die Tür automatisch geöffnet und Dampf und Feuchtigkeit können entweichen. Diese Funktion ist bei allen Programmen (außer 45 min., Vorwäsche, Pre-Wash und Selbstreinigungsprogramm) als Standardzusatzfunktion vorhanden und kann durch Drücken der entsprechenden Taste deaktiviert werden.

Strom- und Wasserverbrauch

Die Strom- und Wasserverbrauchsanzeigen zeigen den Energie- bzw. Wasserverbrauch des eingestellten Programms an. Je mehr Balken angezeigt werden, desto höher sind Energie- bzw. Wasserverbrauch des ausgewählten Programms.

Sonderfunktion Turbofunktion

Wählen Sie wenn gewünscht die Turbofunktion, um die Programmlaufzeit zu reduzieren (nur wählbar in den Programmen ECO, Intensiv, Universal, Hygiene, 90 min.) und Self-Cleaning.

Extra-Trocken

Wählen Sie wenn gewünscht die Funktion Extra-Trocken 📋 wenn Sie nach dem Spülen extra trockenes Geschirr benötigen (nur wählbar in den Programmen ECO, Intensiv, Universal, Hygiene, 90 min.).

Bottle wash

Wählen Sie wenn gewünscht die Funktion Bottle wash zum Flaschen im oberen Geschirrkorb zu waschen. (nur wählbar in den Programmen, Intensive, Universal, Hygiene, 90 min.).

Selbstreinigungfunktion

Wählen Sie die Selbstreinigungsfunktion um den Geschirrspüler von Zeit zu Zeit zu reinigen. Die Programmzeit wird im Display angezeigt. Drücken Sie nun die Taste Start/Abbruch, im den Vorgang zu starten. Beachten. Sie dazu auch den letzten Punkt in der Programmtabelle.

Timer - verzögertes Spülen

Um den Spülvorgang zu einem späteren Zeitpunkt zu starten, drücken Sie die Startzeitverzögerungtaste Durch mehrmaliges Drücken der Taste stellen Sie die Stunden ein, um die der Start verzögert werden soll. Es können 1-24 Stunden Startzeitverzögerung, in Stundenschritten, eingestellt werden. Drücken Sie die Taste Start/Abbruch ▶ Schließen Sie danach die Tür. Der Geschirrspüler beginnt mit dem Spülvorgang sobald die voreingestellte Zeit abgelaufen ist.

Hinweis:

Die Indikatorleuchte des Programms zeigt den aktuellen Stand des Spülvorgangs an.

1. Drücken Sie die Taste Start/ Abbruch▶II schließen Sie die Tür und der Spülvorgang wird gestartet.

2. Um den Vorgang anzuhalten öffnen Sie die Tür des Geschirrspülers.

3. Schalten Sie das Gerät mit der Ein-Aus-Taste aus und schließen Sie ggf. die Wasserzufuhr.

Achtung

Es ist gefährlich die Tür während des Spülvorganges zu öffnen, da heißes Wasser Sie verbrühen könnte.

• Warten Sie ca. 15 Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß sein könnten. Sie trocknen auch besser im Gerät.
  • Geschirrspüler entladen.

Bodenprojektion der Zeit

1. Bei geschlossener Tür wird die Restlaufzeit des Spülgangs bzw. der Status der Startzeitverzögerung auf den Boden projiziert.
2. Wenn der Waschzyklus beendet ist, wird für 15 Minuten „End“ auf den Boden projiziert.

Spülprogramm ändern

Sie können das Spülprogramm ändern solange der Geschirrspüler nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspülreiniger bereits aufgelöst haben und das Waschwasser könnte schon abgepumpt sein.

• Öffnen Sie die Tür und das Gerät pausiert.
• Drücken Sie die Start-/Abbruch-Taste ▶|länger als 3 Sekunden. Ändern Sie anschließend das Programm.
• Drücken Sie erneut die Start-/Abbruch-Taste▶Schließen Sie die Tür um in der neuen Einstellung fortzufahren.

Note:

Spülvorgang pausieren

• Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und dieses hinzufügen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht noch nicht geöffnet ist.
• Öffnen Sie die Tür nur einen Spalt um den Spülvorgang anzuhalten.
• Nachdem die Sprüharme gestoppt haben können Sie die Tür vollständig öffnen.
• Zusätzliches Geschirr einlegen.
• Tür schließen. Der Spülvorgang wird fortgesetzt.

Reinigerempfehlung

Beachten Sie für ein besseres Waschergebnis und zur Schonung von Ressourcen und Umwelt nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge und dem Verschmutzungsgrad des Geschirrs.
• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze.
• Verwenden Sie keine Reiniger, die Lösemittel oder andere ätzende Stoffe enthalten.
• Vermeiden Sie eine Überdosierung des Reinigers.

Achtung

Eine Fehldosierung von Reiniger, Salz und anderen Zusatzstoffen kann das Produkt beschädigen und dessen korrekte Funktion beeinträchtigen.

Deutsch

Abb. 9 Programmtabelle

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem Verschmutzungsgrad des Geschirrs zu wählen. Beachten Sie außerdem die Angaben zur empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm	Einsatzgebiet	Zyklusbe-schreibung	Reiniger Vor/Haupt	Lauf-zeit in min	Energie-verbrauch in kWh	Wasser-verbrauch in Liter	Klar-spü-ler
ECO(*EN60436)	Standardisiertes Programm: Anzuwenden bei normal verschmutztem Geschirr, ist es das effizienteste Programm hinsichtlich kombiniertem Energie- und Wasserverbrauch für diese Art von Geschirr	Wäsche 45 °C Spülen Spülen 40 °C Trocknen	24 g1 oder 2 Stk.	280 0,559 9,0			★
Auto	Für normal bis stark ver-schmutzte Ladungen	Vorwäsche 45 °C Wäsche 55- 65 °C Spülen Spülen Spülen 50-65 °C Trocknen	5/19 g1 oder 2 Stk.	105-179	0,930-1,470	10,3-17,0	★
Intensiv	Extrem stark verschmutztes Kochgeschirr, normal verschmutzte Töpfe, Pfannen, Teller, usw. mit festgetrockneten Speiseresten	Vorwäsche 45 °C Wäsche 60 °C Spülen Spülen 50 °C Spülen 60-65 °C Trocknen	5/19 g1 oder 2 Stk.	155-165	1,390-1,460	15,5	★
Universal	Für normal verschmutzte Ladungen, wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen	Vorwäsche 45 °C Wäsche 55 °C Spülen Spülen 60-65 °C Trocknen	5/19 g1 oder 2 Stk.	130-140	1,175-1,250	13,5	★
Hygiene	Für für alle Geschirrarten und Verschmutzungsgrade geeignet bietet die höchste waschtemperatur zur Desinfektion von Geschirr.	Vorwäsche 45 °C Wäsche 72 °C Spülen Spülen 50 °C Spülen 60-65 °C Trocknen	5/19 g1 oder 2 Stk.	165-175	1,650-1,720	16,0	★
90 min.	Für leicht verschmutzte Ladungen welche nicht vollständig abtrocknen müssen	Wäsche 55 °C Spülen Spülen 55-60 °C Trocknen	5/19 g1 oder 2 Stk.	90-100	0,810-0,865	9,0	★
45 min.	Schnellspülgang für leicht verschmutzte Ladungen ohne Trocknung	Wäsche 45 °C Spülen Spülen 50 °C	15 g1 Stk.	45 0,710 9,0 -
Vorwäsche	Vorwaschgang um Schmutz am Geschirr für einen späteren Reinigungsgang anzulösen	Vorwäsche	-	15	0,020 3,5		-
Selbstreinigung	Effiziente Selbstreinigung der Geschirrspülmaschine	Wäsche 70°C Spülen Spülen 65-72°C Trocknen	20 g1 Stk.	130-140	1,245-1,320	12,0	★-

★: Klarspüler kann verwendet werden.
* ECO: Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet und für diesen Zweck, dass effizienteste Programm hinsichtlich Energie- und Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften verwendet.
Hinweis: Bei den angegebenen Werten, für andere Programme außer dem Programm ECO, handelt es sich um Richtwerte.

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser ins Produktinnere gelangt (z. B. an den Schaltern).
• Reinigen Sie die Kanten um die Tür herum mit einem weichen feuchten Tuch, um das Eindringen von Wasser in die Türverriegelung oder elektrische Bauteile zu verhindern. Benutzen Sie keinerlei Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass größere Speisereste in Wasserkreislauf und Pumpe gelangen. Prüfen Sie nach jeder Benutzung die Filter auf mögliche Blockierungen.

Abb. 10 Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an diesem Filter hängenbleiben werden durch den Strahl der Sprüharme abgespült.
• Feinfilter B: Dieser Filter hält Speisereste zurück, sodass diese nicht in den Wasserkreislauf gelangen.
• Vorfilter C: Große Stücke, wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf blockieren könnten, werden in diesem Filter festgehalten. Um die Reste zu entfernen ziehen Sie an der Lasche und ziehen Sie den Filter nach oben heraus.

Demontage und Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn und entnehmen Sie den gesamten Filtereinsatz.
• Ziehen Sie Filter B ab. Drücken Sie die beiden Hälften von Filter C zusammen und ziehen Sie nun Filter C aus Hauptfilter A heraus.
• Waschen Sie die Filter unter fließendem Wasser und entfernen Sie ggf. vorhandene Fremdkörper.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.

Achtung

Benutzen Sie den Geschirrspüler niemals ohne Filtereinsatz!

Reinigung der Sprüharme

Abb. 11 Führen Sie eine regelmäßige Reinigung (etwa einmal pro Monat) durch, um eine mögliche Verstopfung der Düsen zu vermeiden.
- Nehmen Sie die Sprüharme aus ihrer Befestigung.
- Spülen Sie die Sprüharme unter fließendem Wasser gründlich ab.
- Stecken Sie den Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkalker können Sie über den Handel beziehen.

Deutsch

Fehlercodes

Code	Bedeutung Mögliche Ursachen
E1	Kein oder schwacher Wasserzulauf	Wasserhahn geschlossenWassereinlass blockiertWasserdruck zu niedrig
E3	Erreicht nicht die erforderliche Temperatur Fehlfunktion des Heizelements
E4	Überlauf Leck an Komponenten des Produkts
Ed	Kommunikationsfehler zwischen Hauptplatine und Anzeigeplatine.	Unterbrechung oder Kabelbruch
Ec	Waschkontrollsystemfehler Fehler in Platine oder Motor
L4	Motorfehler Motorfehler

Im Fall von Fehlermeldungen kontaktieren Sie den Kundenservice. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollten Ersatzteile für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen werden sollte.

Problem Mögliche Ursache Behebung
Produkt funktioniert nicht	Keine StromversorgungÜberprüfen der Stromversorgung
	Der Wasserhahn ist geschlossenÖffnen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossenDrücken Sie die Tür fest zu
Fehler beim Wasserablauf	Der Abflussschlauch ist abgeknicktÜberprüfen Sie den Abflussschlauch
	Filter sind verstopftÜberprüfen und reinigen Sie den Hauptfilter
	Küchenabfluss ist verstopftÜberprüfen Sie den Abfluss oder fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständigWaschen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartetStarten Sie grundsätzlich nach dem Einfüllen von Salz ein Schnellprogramm ohne Spülgut
	Verschlusskappe des Salzbehälters ist nicht fest geschlossenSetzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu
Schlagendes Geräusch im Spülraum	Ein Sprüharm schlägt an ein GeschirrteilUnterbrechen Sie das Programm und ordnen Sie die Geschirrteile so ein, dass sie fest stehen und die Sprüharme frei rotieren können
Klapperndes Geräusch im Spülraum	Geschirrteile bewegen sich im Spülraum
Schlagendes Geräusch in der Wasserleitung	Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht.Hat keinen Einfluss auf die Funktion des Geschirrspülers

Deutsch

Problem Mögliche Ursache Behebung
Geschirr ist nicht sauber	Geschirr wurde nicht richtig eingeordnet	Beachten Sie das Kapitel „Geschirrkorb auffüllen“
	Sprüharme werden durch Geschirrteile blockiert
	Es wurde zu wenig Reiniger dosiert	Verwenden Sie mehr Reiniger oder wechseln Sie evtl. das Reinigerprodukt
	Das Programm war zu schwach	Wählen Sie ein stärkeres Programm
	Der Filtereinsatz im Spülraum ist nicht sauber oder nicht richtig eingesetzt	Reinigen Sie die Filter oder setzen Sie sie richtig ein
Auf den Gläsern und dem Besteck verbleiben Schlieren	Die Klarspülermenge ist zu hoch eingestellt	Verringern Sie die Klarspülermenge
Besteck hat schwarze oder graue Flecken	Aluminiumbesteckteille haben am Geschirr gerieben	Verwenden Sie ein mild schleifendes Reinigungsmittel um die Flecken zu entfernen.
Reiniger verbleibt in der Einfüllkammer	Deckel der Einfüllkammer blockiert	Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschrieben wird.
Das Geschirr wird nicht trocken	Sie verwenden Reiniger-Produkte mit Kombifunktion, deren Trocknungsleistung zu schwach ist	Wechseln Sie das Reinigerprodukt oder füllen Sie Klarspüler ein.
	Die Klarspülermenge ist zu gering oder der Klarspülerbehälter ist leer.	Füllen Sie Klarspüler ein, erhöhen Sie die Dosiermenge
	Das Geschirr wurde zu früh ausgeräumt	Räumen Sie das Geschirr später aus

Wasser abpumpen

Der Geschirrspüler verfügt über einen Wassertank, der das Wasser aufnimmt. Bei Innentemperaturen unter 0 °C kann das Wasser im Tank gefrieren. Es wird empfohlen, den Geschirrspüler nicht bei Innentemperaturen unter 0 °C laufen zu lassen.

Es wird empfohlen, das Wasser im Tank zu entleeren, wenn die Umgebungstemperatur unter 0 °C liegt, um ein Einfrieren in der Maschine zu vermeiden. Wenn Sie die Tür öffnen, halten Sie die ECO-Taste und die Taste Turbofunktion 3 Sekunden lang gedrückt und schließen Sie dann die Tür, um die Abpumpfunktion zu aktivieren. Alle Programmanzeigeleuchten leuchten auf und auf demDisplay wird -:- - angezeigt, um den Abpumpstatus zu aktivieren. Das Wasser im Tank wird in 4 Minuten abgepumpt.

Wenn die Tür während des Abpumpvorgangs geöffnet wird, unterbricht die Maschine den Abpumpvorgang und pumpt nach dem Schließen der Tür weiter ab.

20

Technische Daten

Leistung	1828 - 2158 W
Nennspannung /-frequenz 220 - 24	0 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 -	10 bar (0,04 - 1 MPa)
Wassertemperatur Kalt und warm (max. 40°C)

Abmessungen

D1 B H D2

Höhe (H) 815 mm
Breite (B) 598 mm
Tiefe (D1)	550 mm(bei geschlossener Tür)
Tiefe (D2)	1185 mm(bei 90° geöffneter Tür)

Hinweise zum Energie- und Wasserverbrauch des Geschirrspülers

• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm und wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen.
• Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den Beladeplänen in dieser Anleitung

beschrieben. Unsachgemäße Beladung verursacht ineffizientes Geschirrspülen und ggf. auch Fehlfunktionen.

• Manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie und Wasser verbraucht als beim Handspülen, sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen verwendet wird.
• Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen Betriebszyklus umfassen, entnehmen Sie den entsprechenden Tabellen in dieser Anleitung.
• Beachten Sie die Angaben zur ordnungsgemäßen Installation (u. a. waagerechte Ausrichtung, Anschluss an das Stromnetz, Wasseranschlüsse) in dieser Anleitung.
  • Die Verwendung von Reiniger, Salz und anderen Zusatzstoffen muss sachgemäß erfolgen. Falsche Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.
• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüler.
  • Die regelmäßige Reinigung und Einhaltung der optimalen Reinigungsintervalle und Maßnahmen zur Vorbeugung von Kalkablagerungen sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.
  • Die regelmäßige Kontrolle der Filter und Einhaltung der optimalen Intervalle sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.

English

Safety instructions
