MANUAL DE USUARIO KDW 6051 A FI Koenic

Instrucciones de seguridad

• Este producto puede ser usado por niños mayores de 8 años de edad si reciben supervisión o instrucciones sobre el uso del producto de forma segura, y si comprenden los riesgos que implica.
• Los niños no deben jugar con el aparato.
• La limpieza y el mantenimiento del usuario no deben ser realizados por niños a menos que sean mayores de 8 años y reciban supervisión.
• Este producto dispone de un máximo de 16 compartimentos para el lavado.
• La puerta no deberá dejarse abierta nunca, ya que puede suponer un riesgo.
• Siga las instrucciones para una correcta carga del lavavajillas.

Advertencia! Los cuchillos y otros utensilios con puntas afiladas deben colocarse en la cesta con las puntas hacia abajo o en posición horizontal.

Español

Instrucciones de seguridad

• El producto está diseñado para la preparación de las cantidades propias del uso doméstico, o de entornos similares al doméstico, y no es adecuado para uso comercial. Los entornos similares al doméstico incluyen cocinas para el personal en tiendas, oficinas y otros negocios pequeños, o para los huéspedes en albergues, hoteles pequeños e instalaciones residenciales parecidas.
• El lavavajillas tiene aperturas de ventilación en la base. Estas aperturas no deben quedar obstruidas por una moqueta.
• Un cable de alimentación dañado sólo puede ser reemplazado por el agente autorizado de servicio para evitar peligros.
• Siga las instrucciones del capítulo Limpieza y cuidados.

Instrucciones de seguridad

• Lea por completo este manual del usuario antes del primer uso y entreguelo con el producto. Preste atención a las advertencias del producto y el manual del usuario. Contiene información importante para su seguridad y el uso y mantenimiento del equipo.
• Use el producto exclusivamente para su finalidad y con los accesorios y componentes recomendados. Un uso inadecuado o incorrecto puede provocar riesgos.
• Nunca deje el producto sin supervisión mientras esté encendido.
• No intente bajo ninguna circunstancia reparar usted mismo el producto (p.ej., cable de alimentación dañado, si ha caído el producto, etc.). Para cualquier asistencia y reparación, consulte con un agente de servicio autorizado.
• El voltaje de la red debe coincidir con la información de la etiqueta de valores nominales del producto.
• Evite daños en el cable de alimentación que podrían ser causados por torceduras o el contacto con rincones afilados.
• Mantenga este producto incluido el cable de alimentación y el enchufe de alimentación lejos de fuentes de calor como por ejemplo, hornos, platos calientes y otros dispositivos/objetos que produzcan calor.
• Sólo desenchufe de la toma de alimentación tirando del propio enchufe. No tire del cable.
• Desenchufe el producto cuando el producto no esté en uso, en caso de disfunción, antes de conectar o quitar accesorios y antes de cada limpieza.
• Utilice este producto sólo en zonas interiores secas y nunca fuera.
• Este producto no es adecuado para uso comercial. Está diseñado solamente para uso doméstico.
• Siga las instrucciones para la instalación.

- Este producto está conectado a la conexión de agua. Tenga en cuenta la presión del agua de entrada mínima y máxima. Consulte el capítulo Datos técnicos. Tenga en cuenta todas las instrucciones sobre la instalación de gomas extraíbles, utilice gomas nuevas para la instalación. No reutilice gomas antiguas.

- ¡Importante! Compruebe para asegurarse de que el producto esté en buenas condiciones antes de usarlo. El producto no se debe utilizar si muestra algún signo de daño o si se sospecha que está defectuoso.

Español

Felicidades!

Gracias por adquirir un producto KOENIC. Lea atentamente este manual y consérvelo como referencia en el futuro.

Uso pretendido

Este producto solo está destinado a lavar la vajilla y las cuberterías que sean aptas o adecuadas para el lavavajillas. Cualquier otro uso puede provocar daños en el producto o lesiones personales. Este producto está diseñado solo para uso doméstico y no está pensado para uso comercial. Imtron GmbH no asume ninguna responsabilidad por daños producidos al producto, a la propiedad o por lesiones personales debidas al uso inadecuado del producto o por su utilización para una finalidad distinta a la especificada por el fabricante.

Antes del primer uso

Saque el producto y sus accesorios cuidadosamente del embalaje original.

Se recomienda conservar el embalaje original para guardarlo. Si quiere desechar el embalaje original, tenga en cuenta las normas legales aplicables. Si tiene dudas sobre una eliminación adecuada, contacte con su centro de gestión de residuos local.

Compruebe que el contenido entregado esté completo y sin daños. Si el contenido está incompleto o dañado, contacte de inmediato con su lugar de adquisición.

Tras desembalarlo, consulte el capítulo

Limpieza y cuidados.

Garantía y repuestos

El período de garantía del producto, así como las condiciones aplicables de la garantía se pueden encontrar en la tarjeta de garantía proporcionada con el producto. Los repuestos, que se enumeran en la directiva de ecodiseño correspondiente, se pueden obtener contactando con el centro de atención al cliente, durante un período de al menos

Contenido

1 x Lavavajillas

1 x Manual de instrucciones

1 x Tarjeta de garantía

Control y componentes

A Panel de control

A1 Interruptor de encendido/apagado
A2 Botones de selección de programa
A3 Botón de función turbo
A4 Botón de función de lavado de botellas
A5 Botón de secado extra
A6 Botón de apertura automática de la puerta
A7 Botón de selección de zona de aclarado
A8 Indicador de suavizante (sal)
A9 Indicador de abrillantador
A10 Indicador de zona de aclarado
A11 Hora de inicio diferido
A12 Alarma de falta de agua
A13 Pantalla
A14 Indicador de consumo de energía
A15 Indicador de consumo de agua
A16 Botón de inicio diferido
A17 Botón de inicio/cancelación

B Asa

c Puerta

D Bandeja para cubertería

€ Cesta de platos superior

F Cesta de platos inferior

G Compartimiento de llenado Compartimiento de pastilla/polvo de detergente

G1 Tapa

G2 Compartimiento para el lavado principal

Cierre

G4 Compartimiento para prelavado

Compartimento del abrillantador

GS Apertura de llenado con marca MAX

G6 Recipiente del abrillantador

H Interior

H1 Recipiente de sal

H2 Salida de agua con kit de filtros

HB Brazos de rociado superior e inferior

Parte trasera

Cable de alimentación con enchufe

J Tubo de agua residual (ya montado)

K Conducto de entrada de agua (ya montado)

L Proyector

(1. Tiempo restante/ 2. Fin de ciclo de lavado)

Accesorios

Embudo (no se muestra)

Kit de instalación (no mostrado)

Instalación

Nota:

Al conectar al agua potable, asegúrese de conectar el aparato utilizando un dispositivo de seguridad contra la contaminación del agua potable por reflujo (según DIN EN 1717). Recomendamos que la instalación -incluido el suministro de agua y las conexiones eléctricas- y las reparaciones sean realizadas por un técnico cualificado.

Fig. 1 El lavavajillas debe instalarse a la distancia suficiente de una conexión de agua, alcantarillado y eléctrica.

Precaución

Después de desembalar, abra la puerta y retire todas las protección de transporte de las cestas y los brazos rociadores. Asegúrese de que los brazos rociadores puedan rotar libremente.

Nota:

Compruebe el material de montaje incluido, soportes, tornillos y tira de velcro para montar el panel decorativo.

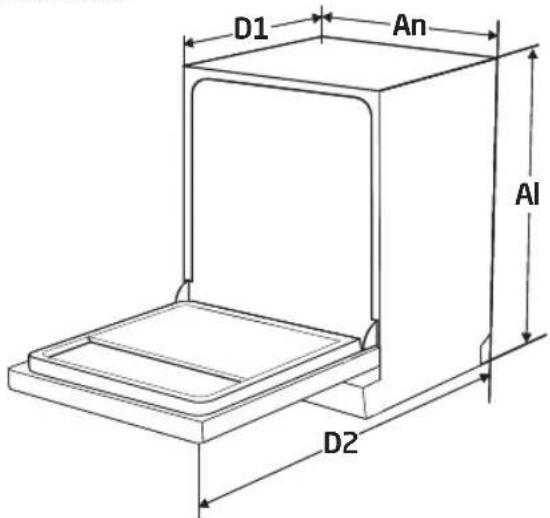

① Tenga en cuenta las dimensiones de instalación.

- Se recomienda una ubicación cerca del fregadero para conectar más fácilmente el lavavajillas a las conexiones de agua y alcantarillado - En la parte lateral de uno o ambos paneles laterales deben instalarse recesos con un tamaño de 80 x 100 mm para las conexiones de agua, alcantarillado y electricidad (A).

Si se instala el lavavajillas en una esquina, debe respetarse una distancia mínima de 50 mm entre la puerta abierta y los armarios circundantes. Tenga en cuenta las dimensiones, agujeros y recortes de la plancha decorativa.

② Fije la tira de condensación bajo la encimera. Asegúrese de que se cierre con el borde anterior de la encimera.

3 Asegúrese de que el cable de alimentación y la entrada y salida de agua no estén bajo tensión y que no estén doblados. Asegúrese de que la conexión de agua esté correctamente sellada y fijada para evitar fugas.
4 Pase el conducto de drenaje sin estirarlo ni retorcerlo. No fuerce el lavavajillas bajo la encimera, muévalo exclusivamente a mano.
5 Ponga el lavavajillas en su posición final. El lavavajillas debe colocarse en una posición de instalación totalmente plana.

- Las patas posteriores pueden ajustarse en altura girando el tornillo Phillips central. Consulte la figura al lado del tornillo (ARRIBA: posterior elevado, ABAJO: posterior bajado).

• Las patas anteriores pueden ajustarse girándolas a mano.
• Compruebe que esté horizontal con un nivel de burbuja en las superficies horizontales o verticales del interior del lavavajillas y la puerta.

6 Asegúrese de que el lavavajillas esté nivelado y no se incline.
7 Marque los agujeros de las planchas de retención y las fundas en la placa decorativa y taládrelos previamente.
8 Fije las fundas en la parte superior y las planchas de retención en la parte inferior del panel decorativo.
9 Ponga el panel decorativo en los recesos correspondientes de la puerta y fijelo a la puerta del lavavajillas.
10 Saque los 4 tornillos del interior de la puerta. Atornille los 4 tornillos largos incluidos por la puerta y fije la placa decorativa.
El lavavajillas debe fijarse con tornillos en la posición de montaje.

Encimera de madera: Introduzca el soporte de montaje sobre los recortes. Atornille el soporte de montaje a la parte inferior de la encimera.

Encimera de piedra natural: Saque los tapones de plástico de las paredes laterales del lavavajillas (con la puerta abierta). Fije lateralmente el lavavajillas con los tornillos por las aperturas delos armarios a izquierda y derecha del lavavajillas.

El lavavajillas debe estar conectado a un conducto de drenaje.

1. El conducto ya está conectado a la salida de agua residual en la parte posterior del dispositivo. Corte las correas y desenrolle el conducto.
2. Conecte el extremo a un conducto de drenaje. Tenga en cuenta la altura máxima de la salida del tubo de drenaje. Asegúrese de que quede sellado y correctamente fijado.

Nota:

Un soporte adecuado para tubos está disponible como accesorio opcional en tiendas de bricolaje habituales.

Conecte la entrada de agua a una alimentación de agua del grifo (3/4") usando el conducto ya montado y asegúrese de que esté sellado y firmemente fijado.

Nota:

• Si las tuberías de agua son nuevas o no se han utilizado durante un periodo prolongado, deje que el agua corra para asegurarse de que sea clara y sin impurezas. Si no toma esta precaución, existe el riesgo de que la entrada de agua se obstruya y se dañe el aparato.
• El lavavajillas puede conectarse a una alimentación de agua caliente de hasta 40°C.

Conecte el enchufe de corriente a la alimentación.

Nota:

Antes de utilizar el producto por primera vez, asegúrese de que todas las conexiones de agua estén bien selladas y conectadas tanto al dispositivo como a la red de agua. Revise todas las conexiones periódicamente para evitar posibles fugas.

Preparación

Ponga sal en el compartimento de la sal

Fig.

Dependiendo de la dureza de su agua corriente (grado de dureza) use sal adicional (descalcificador de agua). Tenga en cuenta siempre las instrucciones que se incluyen con la sal.

• Extraiga la cesta y, a continuación, desatornille y extraiga la tapa del compartimento de la sal.
• Después del primer lavado, añada 0,6 litro de agua en el compartimento de la sal de su máquina.
• Llene el depósito de sal con agua al máximo hasta el borde superior. Es normal que se derrame una pequeña cantidad de agua del depósito de sal.
• Tras llenar el compartimento, vuelva a atornillar bien la tapa en el sentido de las agujas del reloj.
• Inmediatamente después de echar sal en el compartimento, debería iniciarse un programa de lavado (recomendamos el programa rápido). Si no lo hace, el agua salada podría dañar el sistema de filtrado, la bomba u otros componentes de la máquina que están fuera de garantía.
• Si el recipiente de sal está vacío, el testigo de suavizante (sal) se enciende.

Nota:

Dependiendo de cómo se disuelva la sal, la luz de advertencia de sal podría permanecer encendida aunque se haya rellenado el compartimento.

Advertencia

• Utilice únicamente sal concebida específicamente para su uso en lavavajillas! Cualquier otro tipo de sal no concebida específicamente para lavavajillas, especialmente la sal de mesa, dañará el descalcificador. En caso de averías provocadas por el uso de sal inadecuada, el fabricante no concederá ninguna garantía ni será responsable de los daños causados.
• Si hay vertidos de sal, deberá seleccionar un programa de remojo o un programa rápido para eliminar el exceso de sal.
• Rellene con sal únicamente antes de iniciar uno de los programas de lavado completos. De esta manera, se evitará la formación de granos de sal o agua salada que puedan haberse vertido y hayan quedado en el fondo de la máquina durante un tiempo, lo que puede provocar corrosión.
• El compartimento de la sal solo se debe rellenar cuando se encienda la luz de advertencia de sal en el panel de control.

Ajuste del consumo de sal

Fig. 3 Active el modo de configuración:

abra la puerta y encienda el lavavajillas con el interruptor de encendido/apagado y antes de que transcurran 60 segundos pulse el botón del programa de autolimpieza manteniéndolo pulsado durante aprox. 5 segundos. La máquina entrará en el modo de configuración que se indica con el parpadeo de la luz indicadora.

Ajuste del nivel de consumo de sal: pulse el botón del programa de autolimpieza para seleccionar la configuración adecuada según su entorno local. La configuración se mostrará en la pantalla. Consulte la siguiente tabla para averiguar la configuración correcta.

Nivel de dureza del agua		Selec-ción	Recupera-ción tras n de ciclos del programa3)	Consumo de sal g/ciclo
^ dH^1)	mmol/ 1^2)
0-5 0-0,94 H1 - 0
6-11 1,0-2,0 H2 10		9
12-17 2,1-3,0 H3*		5 12
18-22 3,1-4,0 H4 3		20
23-34 4,1-6,0 H5 2		30
35-55 6,1-9,8 H6 1		60

Sin funcionamiento en 5 segundos o pulse el botón de encendido/apagado para completar los ajustes y salir del modo configuración.

Nota:

1) unidad alemana de medida de la dureza del agua
^2) Milimol/litro, unidad internacional para la dureza del agua
3) Cada ciclo de programa con recuperación consume 4,0 litros de agua extra, el consumo de energía aumenta en 0,06 kWh y el programa se prolonga 10 minutos.
*) configuración de fábrica Póngase en contacto con la empresa local de suministro de agua para obtener información sobre la dureza de su suministro de agua.

Español

Añadir detergente

Fig. 4 El dispensador debe volver a llenarse antes del comienzo de cada ciclo de lavado.

Para añadir la cantidad correcta, siga las instrucciones que aparezcan en el detergente.

• Pulse el pestillo de liberación y abra la tapa.
• Añada siempre el detergente justo antes de poner en marcha el lavavajillas; de lo contrario, podría humedecerse y no disolverse adecuadamente.
• Si los platos están muy sucios, ponga una dosis de detergente adicional en los recesos externos en la tapa de la cámara de detergente. Este detergente actuará durante la fase de prelavado.

Tenga en cuenta las diferencias entre los dos compartimentos:

a) Compartimento para el detergente para el ciclo de lavado principal.
b) Compartimento para el detergente para el ciclo de prelavado.
- Cierre la tapa deslizándola hacia abajo hasta que quede bloqueada en su sitio.

Nota:

Utilice únicamente detergente fabricado específicamente para lavavajillas. Guarde el detergente en un lugar fresco y seco.

Recarga del dosificador de abrillantador

Fig. 5 Su lavavajillas está diseñado para usar abrillantador líquido, que se dosifica durante el enjuague final para prevenir que sus platos tengan manchas de gotas de agua.

• Pulse la lengüeta, levante la tapa y vierta el abrillantador en el dosificador. Evitar el rebosamiento. El volumen del recipiente de abrillantador es de aproximadamente 130 ml.
• Baje la tapa y ciérrela de forma que encaje en posición.

Nota:

No llene nunca el dosificador de abrillantador con ninguna otra sustancia (por ejemplo, limpiador de lavavajillas, detergente líquido). Podría provocar daños en el aparato.

• El abrillantador se añade automáticamente durante el último enjuague para garantizar una limpieza a fondo y un secado sin manchas ni rayones.
• Si el dispensador de abrillantador está vacío el testigo de abrillantador ❖ se encenderá.

Ajuste del dosificador del abrillantador

La dosis puede ajustarse en 6 niveles. El nivel predeterminado es 3. Esta medida es solo una recomendación.

1. Abra la puerta y encienda el dispositivo con el interruptor de encendido/apagado
2. Antes de que transcurran 60 segundos después de encender el aparato, mantenga pulsado el botón del programa de autolimpieza durante 5 segundos y, seguidamente, pulse el botón de inicio diferido para entrar en el modo de configuración. El símbolo del abrillantador parpadea.
3. Vuelva a pulsar el botón del programa de autolimpieza para seleccionar la configuración adecuada en función de su uso habitual. La configuración cambia en el siguiente orden: d3→d4 d5 d6 → d1→d2 d8.

Cuanto más alto sea el ajuste, más abrillantador se utilizará. La configuración de fábrica es d3

1. Sin funcionamiento en 5 segundos o pulse el botón de encendido/apagado para completar los ajustes y salir del modo configuración.

Nota:

• Si aún quedan manchas en los platos, seleccione la dosis más alta.
• Si los platos quedan empañados o con marcas, seleccione la dosis más baja.

Carga de la cesta del lavavajillas

• Cargue el lavavajillas solo con platos y cubiertos aptos para lavavajillas. Siga las instrucciones de los fabricantes.
• Quite los restos de comida de gran tamaño. Reblandezca los restos de comida quemada en la sartén. No es necesario enjuagar los platos bajo el grifo.
• Coloque los objetos en el lavavajillas de la siguiente manera:

- Los utensilios como tazas, vasos, ollas o sartenes, etc. se colocan boca abajo.

- Los utensilios curvos o con huecos deben colocarse de manera inclinada para que el agua pueda correr.

- Todos los utensilios deben apilarse, de manera que queden bien fijados y no se puedan volcar.

- Todos los utensilios se colocan de tal manera que los brazos pulverizadores puedan rotar libremente durante el lavado,

- Coloque los platos pequeños, por ejemplo, los que pesen poco y los delicados, como platillos, platos de postre, tazas, vasos, etc. en la cesta superior.

- Coloque los platos pesados y grandes, como platos, bandejas, cacerolas, cuencos, etc. en la cesta inferior.

Nota:

Los objetos muy pequeños no deben lavarse en el lavavajillas, ya que pueden caerse fácilmente de la cesta.

Advertencia

• Los cuchillos con hojas de gran tamaño colocados hacia arriba son un posible peligro.
• No permita que ningún utensilio sobrepase el fondo.
• Colocaque siempre los utensilios afilados con la punta hacia abajo.
• No cargue en exceso su lavavajillas, ya que esto afectará a la limpieza.

Español

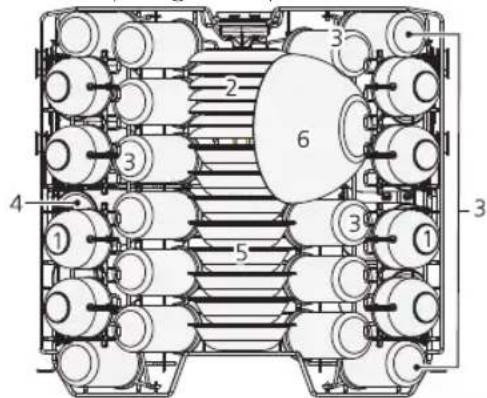

Carga de la cesta superior

Fig. 6a Para obtener más espacio en la cesta superior o inferior, por ejemplo, para las piezas más altas de la vajilla, puede cargar el cesto superior de dos formas. Tire hacia arriba de la cesta superior para subirla. Empuje las asas por ambos lados para mover la cesta hacia abajo.

• Cuando el punto está en la parte superior, la cesta superior está en la posición baja.
• Cuando el punto está en el centro, la cesta superior está en la posición media.
• Cuando el punto está en la parte inferior, la cesta superior está en la posición alta. Observe el plan general para la colocación de los platos y los cubiertos en la cesta.

Tazas de café	Salseras	Vasos
Tazas grandes Boles de postre		Boles de cristal
Platos soperos Boles de melamina		Platos de postre
Platos de postre de melamina	Platos planos Olla pecueña
Olla para horno	Bandeja ovalada

Español

Fig. 6b Se pueden sacar soportes adicionales en la cesta inferior (I).

Se pueden recoger bandejas adicionales en la cesta superior (II).

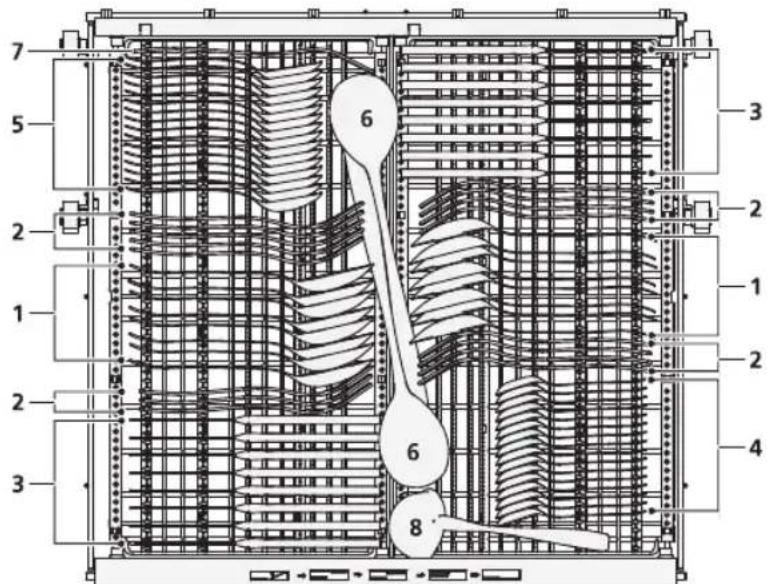

Fig. 7a Tenga en cuenta la distribución de los cubiertos en el portacubiertos. Observe la tabla inferior para las colocaciones posibles.

7 5 2 1 2 3 6 3 2 1 2 4 6 8

1 Cucharas soperas	2 Tenedores	3 Cuchillos	4 Cucharás para el té
5 Cucharas de postre	6 Opscheplepels	7 Tenedores de servir	8 Cucharón de sopa

Información para las pruebas de comparabilidad según la norma EN 60436.

Capacidad : 16 servicios

Posición del cesto superior : posición inferior

Programa : ECO

Ajustes del abrillantador : Máx.

Ajustes del descalcificador : H3

Fig. 7b La bandeja de cubertería es modular y puede adaptarse según sus necesidades.

B I. posición estándar, plano a la izquierda, inclinado a la derecha

B II. ambas mitades planas, mitad derecha aumentada

B III. izquierda plana, derecha abierta, mitad derecha movida sobre la mitad izquierda

B IV. izquierda plana, derecha abierta, mitad derecha retirada

Español

Funcionamiento

Fig. 8

Proceso de lavado

Tenga en cuenta los siguientes pasos para iniciar el proceso de lavado:

1. Prepare el lavavajillas. Cargue la cesta del lavavajillas
2. Añada detergente o abrillantador. Asegúrese de que la toma de agua/suministro de agua esté abierto, el aparato esté conectado a la red y la puerta se haya cerrado por completo.
3. Presione el interruptor "On/Off" para encender el lavavajillas.
4. Elija su programa, consultando el apartado de tabla de programas. Para la función del temporizador (Diferido), consulte el capítulo de lavado diferido con temporizador.

Nota:

Si sólo se utiliza una cesta, puede desconectar la zona de aclarado que no se utilice.

Pulse el botón de selección de la zona de aclarado para seleccionar la zona de aclarado que desee

Si no ha desactivado la apertura automática de la puerta 📄el secado natural será más eficaz.

Después del ciclo de lavado, la puerta se abre de forma automática y el vapor y la humedad pueden evacuarse. El indicador luminoso correspondiente se enciende.

Esta función está disponible como función estándar (excepto para 45 min, prelavado y autolimpieza) y puede desactivarse pulsando la tecla correspondiente

Consumo de agua y energía

Los indicadores de consumo de agua y energía muestran el consumo de agua y energía del programa seleccionado. Cuantas más barras se muestren, mayor será el consumo de agua o energía del programa seleccionado.

Función especial

Función turbo

Si lo desea, puede seleccionar la función turbo 📋 para reducir el tiempo de duración del programa (sólo seleccionable para los programas ECO, Intensivo, Universal, Higiene, 90 min. y Autolimpieza).

Función de secado extra

Si lo desea, puede seleccionar la función de secado extra 😊 si necesita secar más los platos después de lavarlos (sólo seleccionable para los programas ECO, Intensivo, Universal, Higiene, 90 min.).

Lavado de botellas

Si quiere, puede seleccionar la función de lavado de botellas para lavar las botellas colocadas en la zona específica del cesto superior (sólo seleccionable en los programas ECO, Intensivo, Universal, Higiene, 90 min.).

Autolimpieza

Seleccione la función de autolimpiezan para realizar una limpieza del lavavajillas periódicamente. La duración del programa se muestra en la pantalla. Pulse ahora el botón de inicio/cancelación para que se inicie el proceso. Tenga también en cuenta el último punto de la tabla de programas.

Lavado diferido con temporizador

Para iniciar el proceso de lavado en otro momento, pulse el botón del temporizador pulsándolo varias veces, establezca el número de horas que desea retrasar el inicio. Puede establecerse un inicio diferido de 1-24 horas (en intervalos de una hora). Pulse el botón de inicio/cancelación ▶lierre la puerta. El lavavajillas inicia el ciclo de lavado una vez transcurrido el tiempo preestablecido.

Nota:

Las luces del programa muestran el estado del lavavajillas.

1. Pulse el botón de inicio/cancelación y cierre la puerta para que se inicie el lavado.

2. Abra la puerta para pausar el proceso de lavado.

3. Apague el aparato con el botón de encendido/apagado y cierre el suministro de agua.

Advertencia

Es peligroso abrir la puerta del lavavajillas cuando esté lavando, ya que podría salpicarle agua caliente.

• Espere aprox. 15 minutos antes de vaciar el lavavajillas para evitar la manipulación de la vajilla y los utensilios cuando aún están calientes. También se secarán mejor.
  • Descargue el lavavajillas.

Proyección de la hora en el suelo

1. El tiempo restante del ciclo de lavado o el modo diferido se proyectan en el suelo cuando se cierra la puerta.
2. Una vez finalizado el ciclo de lavado, se proyecta End en el suelo durante 15 minutos.

Modificar el programa de lavado

Puede modificar el programa de lavado cuando el lavavajillas funcione durante un corto período de tiempo. De lo contrario, puede que el detergente ya haya empezado a salir y que el aparato ya haya drenado el agua de lavado.

• Abra la puerta y el lavavajillas se pausará.
• Pulse el botón de inicio/cancelación ▷II durante más de tres segundos. Cambie el programa a la configuración del ciclo que desee.
• Vuelva a pulsar el botón de inicio/cancelación ▷II. Cierre la puerta para continuar con el proceso de lavado.

Nota:

Si abre la puerta durante un ciclo de lavado, la máquina se pondrá en pausa. Cuando cierre la puerta y, la máquina seguirá en funcionamiento durante 10 segundos.

Pausa del ciclo de lavado

- Si olvida algunos platos, puede pausar el proceso de funcionamiento y añadirlos, pero asegúrese de que el compartimento de detergente no se haya abierto ya.

1. Abra un poco la puerta para pausar el proceso de lavado.
2. Una vez que los brazos pulverizadores se detengan, puede abrir la puerta completamente.
3. Añada los platos olvidados.
4. Cierre la puerta y el lavavajillas continuará.

Recomendaciones sobre el tipo de detergente

Tenga en cuenta las indicaciones siguientes para mejorar el resultado de la limpieza, reduciendo el consumo de energía y el impacto ambiental:

• Dosifique el detergente según las recomendaciones / exigencias del proveedor, teniendo en cuenta la masa y nivel de suciedad de la vajilla.
• No mezcle distintos detergentes y sales.
• No use detergentes basados en ingredientes disolventes ni corrosivos.
• Evite dosificar en exceso.

Advertencia

Una dosificación incorrecta de detergente, sal u otros aditivos puede dañar el producto.

Español

Fig. 9 Tabla de programas

La tabla siguiente muestra los programas más adecuados para los niveles de restos de alimentos los platos y la cantidad de detergente necesaria. También muestra información diversa sobre los programas.

Programa	Información y fina-lidad	Descripción del ciclo	Detergente prelavado/principal	Duración (min)	Cons. energéti-co (Kwh)	Cons. de agua (L)	Abri-llanta-dor
ECO(*EN60436)	Este es el programa estándar; es apto para limpiar vajillas con suciedad normal, y es el más efectivo en términos de consumo de energía y agua combinado para ese tipo de vajillas.	Lavado 45°CEnjuagueEnjuague 40°CSecado	24 g1 o 2 piezas	280 0,559	9,0	★
Auto	Para cargar con suciedad entre normal y densa	Prelavado 45°CLavado 55- 65°CEnjuagueEnjuagueEnjuague 50-65°CSecado	5/19 g1 o 2 piezas	105-179	0,930-1,470	10,3-17,0	★
Intensivo	Para vajillas muy sucias y cacerolas, sartenes, platos, etc. con suciedad seca.	Prelavado 45°CLavado 60°CEnjuagueEnjuague 50°CEnjuague 60-65°CSecado	5/19 g1 o 2 piezas	155-165	1,390-1,460	15,5	★
Universal	Para cargas con suciedad normal como cazos, bandejas, vasos y sartenes ligeramente sucias.	Prelavado 45°CLavado 55°CEnjuagueEnjuague 60-65°CSecado	5/19 g1 o 2 piezas	130-140	1,175-1,250	13,5	★
Hygiene	Apto para cualquier tipo de vajilla y grado de suciedad, ofrece la temperatura de lavado más alta para desinfectar la vajilla.	Prelavado a 45°CLavado a 72°CAclaradoAclarado a 50°CAclarado a 60-65°CSecado	5/19 g1 o 2 piezas	165-175	1,650-1,720	16,0	★
90 min.	Para cargas ligeramente sucias que no necesitan una eficiencia de secado excelente.	Lavado 55°CEnjuagueEnjuague 55-60°CSecado	5/19 g1 o 2 piezas	90-100	0,810-0,865	9,0	★
45 min.	Un lavado más corto para utensilios ligeramente sucios y lavado rápido.	Lavado 45°CEnjuagueEnjuague 50°C	15 g1 pieza	45 0,710 9,0			-
Pre-wash	Ciclo de prelavado que elimina la suciedad de los platos para el posterior ciclo de lavado	Prelavado	-	15	0,020 3,5		-
Autolim-pieza	Limpieza eficiente del propio lavavajillas	Lavado 70°CEnjuagueEnjuague 65-72°CSecado	20 g1 pieza	130-140	1,245-1,320	12,0	★

★: Se puede utilizar abrillantador.

Nota:

* ECO: Este programa es adecuado para limpiar vajillas con suciedad normal y, para este uso, es el programa más eficiente en términos de su consumo combinado de energía y agua. Se usa para valorar el cumplimiento con la legislación de ecodiseño de la UE.

Nota: Los valores indicados para programas distintos al programa ECO son solamente indicativos.

54

Limpieza y cuidados

Advertencia

• Al limpiar, no use nunca disolventes ni materiales abrasivos, cepillos rígidos, objetos metálicos o afilados. Los disolventes son dañinos para la salud humana y pueden afectar a las piezas de plástico, mientras que los mecanismos y herramientas de limpieza abrasivos pueden rayar las superficies.
• Limpie las superficies exteriores del dispositivo con un paño húmedo y después séquelas completamente. Asegúrese de que no entre agua en el producto (por ejemplo, por el interruptor).
• Limpie los bordes que rodean la puerta con un trapo húmedo, caliente y suave. A fin de evitar la entrada de agua en el cierre de la puerta y los componentes eléctricos, no utilice un spray limpiador de ningún tipo.

Limpieza del filtro

El filtro evita que entren restos de comida de gran tamaño u otros objetos en la bomba. Inspeccione si los filtros están bloqueados después de usar cada vez el lavavajillas y límpielos con regularidad.

Fig. 10 El sistema de filtrado consiste en un filtro ordinario, un filtro plano (filtro principal) y un microfiltro (filtro fino).

• Filtro principal A: Las partículas de suciedad y comida atrapadas en este filtro son pulverizadas por un chorro especial que sale del brazo pulverizador, y luego se drenan.
• Filtro fino B: Este filtro retiene residuos de comida y suciedad en el sumidero, y evita que vuelvan a los platos durante el ciclo de lavado.
• Filtro ordinario C: En este filtro quedan atrapados elementos más grandes, como piezas de huesos o cristal que podrían bloquear el drenaje. Para extraer los elementos atrapados por el filtro, apriete suavemente la llave de la parte superior de este filtro para levantarlo.

Desmonte y limpie el filtro siguiendo los siguientes pasos:

• Gire el tapón del filtro (filtro C) en el sentido contrario a las agujas del reloj y sáquelo.
• Extraiga el filtro B tirando de él. Junte las dos mitades del filtro C haciendo presión y extráigalo del filtro principal A.
• Limpie los filtros bajo el grifo.
• Vuelva a montar los filtros en orden inverso. Asegúrese de que se hayan instalado correctamente.

Advertencia

No utilice el lavavajillas sin que el sistema de filtrado no esté correctamente instalado.

Limpieza de los brazos pulverizadores

Fig. 11 Los brazos pulverizadores se pueden extraer fácilmente para limpiar periódicamente las boquillas y evitar posibles obstrucciones.

• Agarre el brazo pulverizador por el centro y tire de él hacia arriba para extraerlo.
• Limpie los brazos bajo el grifo
• Devuélvalos con cuidado a su posición y asegúrese de que los brazos pulverizadores se hayan instalado correctamente y puedan rotar libremente.

Descalcificación

No es necesario descalcificar si se dosifica correctamente el detergente. Si desea descalcificar el tambor, proceda según las instrucciones del fabricante del agente descalcificador. Puede obtener agentes descalcificadores adecuados en establecimientos comerciales.

Español

Códigos de error

Código Significado Posibles causas
E1 Tiempo de entrada más largo • Las canillas no están abiertas• Se restringe la entrada de agua• La presión de agua es demasiado baja
E3 No se alcanza la temperatura necesaria. Avería del elemento calentador.
E4 Rebosamiento Se ha producido la fuga de algún componente del lavavajillas.
Ed Error de comunicación entre PCB principal y PCB de pantalla.	Circuito abierto o interrupción de cableado de comunicación.
Ec Error sistema de control de lavado Fallo de PCB o motor
L4 Fallo del motor Fallo del motor

Cuando encuentre códigos de ERROR, comuníquese con el servicio al cliente. Las líneas directas correspondientes se proporcionan en un documento separado.

Resolución de problemas

Si hay algún problema durante el funcionamiento, consulte la siguiente tabla. Si los problemas no se pueden resolver como se indica en la Solución o si son necesarias piezas de repuesto para la reparación automática, comuníquese con el centro de servicio. Las respectivas líneas directas se indican en la tarjeta de garantía que se proporciona con este producto. Tenga en cuenta que la autorreparación inadecuada puede dar lugar a peligros y a la anulación de la garantía. En caso de duda, absténgase de reparar.

Problema Causas posibles	Solución
El producto no funciona	Suministro de corriente interrumpido	Compruebe el suministro de corriente
	La presión de agua es demasiado baja	Compruebe si el suministro de agua está conectado correctamente y que la llave del agua está abierta
	La puerta del lavavajillas no se ha cerrado correctamente	Compruebe que la puerta esté bien cerrada
No se bombea agua al lavavajillas	El tubo de drenaje está torcido	Compruebe el tubo de drenaje
	El filtro está obstruido Compruebe y limpie el filtro grueso
	El desagüe está obstruido Compruebe que el desagüe funciona correctamente, de lo contrario, póngase en contacto con un servicio técnico
Espuma en la cuba Detergente inadecuado Utilice solo detergente apto para lavavajillas
			El abrillantador rebosa Limpie el abrillantador sobrante
Interior de la cuba manchado	Se ha utilizado detergente con colorante	Utilice solamente detergentes incoloros
Capa blanca en la superficie interna	Minerales de agua dura Limpie el interior periódicamente con una esponja húmeda
Manchas de óxido en los cubiertos	Los cubiertos no son inoxidables	No lave estos cubiertos en el lavavajillas
	No se ha puesto ningún programa después de añadir la sal en el lavavajillas	Inicie el programa de lavado inmediatamente después de agregar la sal
	La tapa del suavizante está suelta	Asegúrese de que la tapa está cerrada
Se oye un golpeteo en el interior	Un aspersor está golpeando contra un objeto en una cesta	Interrumpa el programa y vuelva a colocar la vajilla
Sonido de tintineo Algunas piezas de la vajilla están sueltas en el interior

Español

Problema Causas posibles Solución
Se oye un golpeteo en las tuberías de agua	Puede ocasionarlo el cruce de las tomas de agua	Esto no influye en el funcionamiento del lavavajillas
Los platos no están limpios	La vajilla no se ha cargado correctamente	Vuelva a colocar los platos
	Los brazos aspersores están bloqueados
	No hay suficiente detergente	Añada más detergente
	El programa no era lo suficientemente potente	Elija otro programa
	El Filtro está sucio o mal colocado	Limpie el filtro y colóquelo correctamente
La cristalería está opaca	Tiene demasiado detergente	Use menos detergente y seleccione el ciclo más corto para la cristalería
Marcas negras o grises en los platos	Los utensilios de aluminio se han rozado con los platos	Use un limpiador suave
Ha quedado detergente en el dispensador	El dispensador de detergente está obstruido	Vuelva a colocar los platos
Los platos no se secan	Carga inadecuada
	El nivel del abrillantador es demasiado bajo	Aumente el nivel del abrillantador
	Se han sacado los platos demasiado pronto	No saque los platos inmediatamente después del lavado

Vaciar el agua

El lavavajillas cuenta con un depósito que retiene el agua. A una temperatura interior inferior a 0 °C, el agua del depósito puede congelarse. Por lo tanto, no se recomienda poner en funcionamiento el lavavajillas cuando la temperatura interior sea inferior a 0 °C.

Se recomienda vaciar el agua del depósito cuando la temperatura ambiente sea inferior a 0 °C para evitar la congelación en la máquina. Cuando abra la puerta, mantenga pulsado el botón ECO y el botón de función Turbo + durante 3 segundos y, a continuación, cierre la puerta para acceder a la función de vaciado. Todos los indicadores luminosos de los programas se iluminan y en la pantalla aparece -: - - para acceder al modo de vaciado. El agua del depósito se vaciará en 4 minutos.

Si se abre la puerta durante el proceso de vaciado, la máquina suspenderá el vaciado, y continuará el vaciado después de cerrar la puerta.

Datos técnicos

Consumo de energía	1828 - 2158 W
Voltaje nominal/frecuencia 220 - 240 V ~ 50 Hz
Presión de agua (presión de flujo) 0,4	- 10 bar (0,04 - 1 MPa)
Temperatura de agua Fría y caliente (máx. 40°C)

Dimensión

D1 An Al D2

Altura (Al) 815 mm
Ancho (An) 598 mm
Profundidad (D1)	550 mm(con la puerta cerrada)
Profundidad (D2)	1185 mm(con la puerta abierta 90°)

Notas sobre el consumo de energía y agua del lavavajillas

- El programa eco es adecuado para lavar platos con suciedad normal. Es el programa más eficiente para esta finalidad en términos de consumo de energía y agua combinado y se usa para valorar el cumplimiento con la legislación de ecodiseño de la UE.

- Cargando el lavavajillas hasta la capacidad especificada por el fabricante puede ahorrar agua y energía. Coloque correctamente los platos como se indica en los planos de carga de estas instrucciones. Una carga incorrecta causa un lavado ineficiente y posiblemente averías.

- El prelavado manual de los platos causa un consumo de agua y energía superior y no se recomienda.

- Lavar los platos en un lavavajillas doméstico usa normalmente menos energía y agua que lavar a mano, siempre que el lavavajillas doméstico se use según las instrucciones del fabricante.

- Los valores de duración de programa, así como el consumo de energía y agua de todos los programas que incluyan un ciclo operativo, pueden encontrarse en las tablas correspondientes de estas instrucciones.

- Tenga en cuenta la información sobre instalación correcta (incluyendo alineación horizontal, conexión de la alimentación, conexiones de agua fría) en estas instrucciones.

- El uso de agentes limpiadores, sal y otros aditivos debe realizarse correctamente. Una dosificación incorrecta causa una contaminación ambiental superior, y posiblemente daños al dispositivo.

- Antes de cada uso, saque todos los objetos extraños del lavavajillas doméstico.

- Una limpieza regular y el cumplimiento de los intervalos de limpieza óptimos, así como medidas para evitar depósitos de cal, son importantes. Consulte el capítulo sobre Limpieza y cuidados.

- El control regular de los filtros y los intervalos de limpieza óptimos son importantes. Consulte el capítulo sobre Limpieza y cuidados.

Français
