Caractéristiques techniques	Lave-vaisselle encastrable, capacité 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 82 cm, Profondeur : 55 cm
Programmes de lavage	5 programmes : Éco, Intensif, Normal, Rapide, Prélavage
Niveau sonore	49 dB
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de contrôle intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres faciles à nettoyer, entretien régulier recommandé tous les 3 mois
Sécurité	Système de sécurité anti-débordement, verrouillage de porte
Informations générales	Poids : 38 kg, garantie 2 ans

FOIRE AUX QUESTIONS - KDW 6051 A FI Koenic

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le fusible n'est pas grillé. Assurez-vous également que la porte est bien fermée.

Pourquoi le lave-vaisselle ne vidange-t-il pas l'eau ?

Vérifiez que le filtre et le tuyau de vidange ne sont pas obstrués. Assurez-vous également que le tuyau de vidange n'est pas plié ou tordu.

Des traces de calcaire apparaissent sur la vaisselle, que faire ?

Utilisez un produit de régénération pour adoucisseur d'eau si votre eau est dure. Assurez-vous également que le niveau de sel est suffisant.

Le lave-vaisselle fait des bruits étranges pendant le cycle, est-ce normal ?

Un certain bruit est normal, mais si cela semble excessif, vérifiez que les bras gicleurs ne sont pas bloqués par des ustensiles. Assurez-vous également que le lave-vaisselle est bien nivelé.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le sous l'eau chaude pour enlever les résidus alimentaires, puis remettez-le en place.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Vérifiez que la vaisselle est correctement chargée, que les bras gicleurs ne sont pas obstrués et que le détergent est suffisant et de bonne qualité.

Le lave-vaisselle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. Si nécessaire, réinitialisez l'appareil en le débranchant pendant quelques minutes.

Comment changer le filtre à eau du lave-vaisselle ?

Référez-vous au manuel d'utilisation pour la procédure spécifique, mais généralement, il faut dévisser le couvercle du filtre, remplacer le filtre usé et revisser le couvercle.

MODE D'EMPLOI KDW 6051 A FI Koenic

Consignes de sécurité

• Ce produit peut être utilisé par des enfants agés de 8 ans et plus, s'ils sont surveillés ou s'ils ont reçu les instructions pour une utilisation en toute sécurité de ce produit et s'ils comprennent les risques qui en découlent.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et la maintenance de l'appareil ne doivent pas être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
• Cet appareil est destiné au lavage de 16 couverts maximum.
• La porte ne doit pas rester en position ouverte car cela peut être un risque de chute.
• Respectez les consignes de la procédure sur le chargement du lave-vaisselle.

Avertissement ! Les couteaux et autres ustensiles avec des bouts coupants doivent être mis dans le panier le bout vers le bas ou mis en position horizontale.

Consignes de sécurité

• Ce produit est conçu pour la préparation de quantités adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d'un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d'hôte, un petit hôtel ou des logements résidentiels de même importance.
• Le lave-vaisselle est muni d'orifices de ventilation au socle. Ces ouvertures ne doivent pas être bouchées par une moquette.
• Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.
• Suivez les instructions de la section Nettoyage et entretien.

Français

Consignes de sécurité

• Lisez intégralement ce mode d'emploi avant la première utilisation. Si vous cédez ce produit à quelqu'un, donnez-lui mode d'emploi. Soyez attentif aux mises en garde sur le produit et dans ce mode d'emploi. In contient des informations importantes pour votre sécurité, l'utilisation et l'entretien de l'équipement.
• N'utilisez le produit que pour son usage prévu et avec les accessoires et composants recommandés. Une mauvaise utilisation peut entraîner des risques.
• Ne laissez jamais l'appareil sans surveillance lorsqu'il est sous tension.
• N'essayez sous aucun prétexte (ex.: cordon d'alimentation endommagé, produit tombé, etc.) de réparer le produit vous -même. Pour l'entretien et les réparations, veuillez consulter un réparateur agréé.
• La tension du secteur doit correspondre à celle indiquée sur la plaque signalétique.
• Évitez de détériorer le cordon d'alimentation en le pliant ou par contact avec des angles vifs.
• Veuillez tenir l'appareil, y compris son cordon d'alimentation et sa fiche électrique, à l'écart de toute source de chaleur, telle qu'un poêle, une plaque chauffante ou tout autre appareil/équipement générant de la chaleur.
• Pour débrancher l'appareil de la prise de courant, tirez sur la fiche électrique et non pas sur le cordon.
• Débranchez l'appareil lorsqu'il n'est pas utilisé, en cas de dysfonctionnement, avant de monter ou de démonter les accessoires et avant chaque nettoyage.
• Utilisez cet appareil dans un lieu en intérieur non humide et jamais à l'extérieur.
• Ce produit n'est pas adapté à une utilisation commerciale. Il est conçu uniquement pour une utilisation domestique.
• Respectez les consignes d'installation fournies.

- Cet appareil es branché à l'alimentation d'eau. Respectez la pression minimale et maximale d'arrivée d'eau, voir la section Données Techniques. Respectez toutes les instructions concernant l'installation des tuyaux démontables, utilisez de nouveaux tuyaux pour l'installation. Ne réutilisez pas de vieux tuyaux.

- Important! Vérifiez que le produit est en parfait état de marche avant de l'utiliser. Le produit ne doit pas être utilisé s'il présente des signes d'endommagement ou s'il est suspecté d'être défectueux.

Félicitations!!

Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.

Usage prévu

Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de la coutellerie qui peuvent être lavés au lave-vaisselle ou adéquats pour les lave-vaisselles. Toute autre utilisation peut endommager l'appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non pas à l'utilisation commerciale. Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.

Avant de l'utiliser pour la première fois

Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.

Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur. Après avoir déballé, veuillez consulter la section

Nettoyage et entretien.

Garantie et pièces de rechange

La durée de garantie du produit, ainsi que les conditions applicables de la garantie sont disponibles sur la carte de garantie fournie avec le produit. Les pièces détachées, qui sont listées dans la directive sur l'écoconception correspondante, peuvent être obtenues en contactant le centre de service client, pendant une période d'au moins 7 ans, voire 10 ans selon les pièces.

Sommaire

1 x Lave-vaisselle
1 x Manuel d'utilisation
1 x Carte de garantie

Contrôle et composants

A Panneau de contrôle
A1 Interrupteur Marche/arrêt
A2 Boutons de sélection du programme
A3 Bouton de fonction Turbo
A4 Bouton de fonction nettoyage bouteilles
A5 Bouton séchage extra
A6 Bouton d'ouverture automatique de la porte
A7 Bouton de sélection de la zone de rinçage
A8 Indicateur d'adoucisseur (sel)
A9 Indicateur de liquide de rinçage
A10 Indicateur de zone de rinçage
A11 Indicateur de départ différé
A12 Alarme de manque d'eau
A13 Affichage
A14 Indicateur de consommation d'énergie
A15 Indicateur de consommation d'eau
A16 Bouton de départ différé
A17 Bouton de démarrage/annulation

B Poignée

c Porte

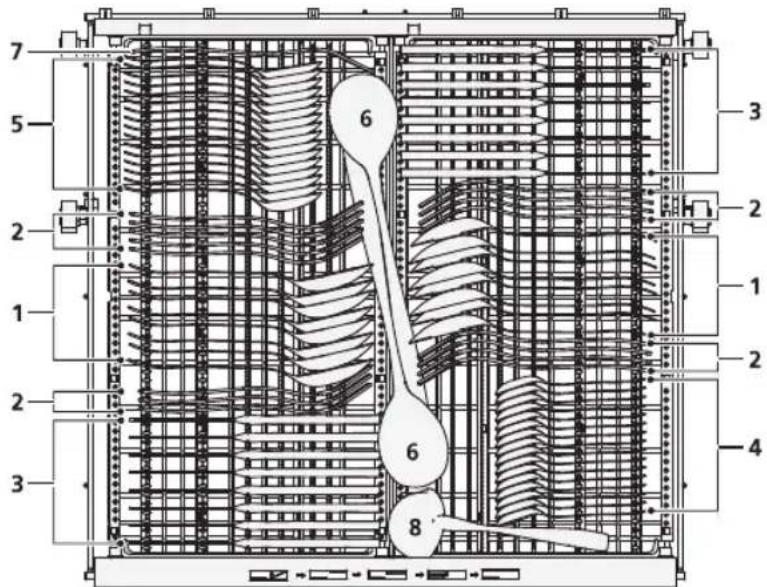

D Tiroir à couverts

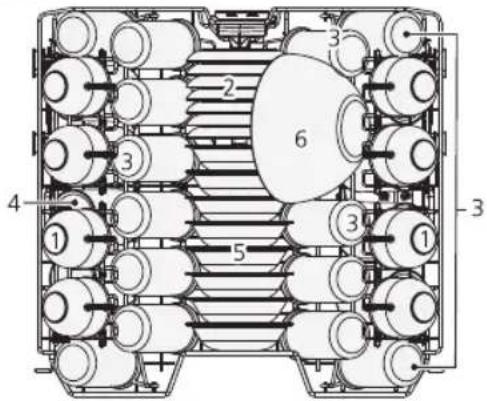

E Panier à vaisselle supérieur

F Panier à vaisselle inférieur

G Compartiment de remplissage Couvercle du détergent en tablettes/ poudre

G1 Couvercle
G2 Compartiment pour le lavage principal
G3 Verrouillage
G4 Compartiment pour le prélavage
Compartiment du produit de rinçage
G5 Orifice de remplissage avec marquage MAX
G6 Bac du produit de rinçage

H Intérieur

H1 Bac à sel
H2 Sortie d'eau avec filtre
H3 Bras de pulvérisation supérieur et inférieur

Arrière

Cordon d'alimentation avec prise
J Tuyau d'évacuation d'eau (pré-assemblé)
K Tuyau d'alimentation d'eau (pré-assemblé)
L Projecteur
(1. Temps restant/ 2. Fin du cycle de lavage)

Accessoires

Entonnoir (non illustré) Kit d'installation (non illustré)

63

Français

Installation

Remarque :

Lorsque vous effectuez le raccordement à l'eau potable, veillez à raccorder l'appareil à l'aide d'un dispositif de sécurité contre la contamination de l'eau potable par refoulement (conformément à la norme DIN EN 1717). Nous recommandons de confier l'installation, y compris l'alimentation en eau et les raccordements électriques, ainsi que les réparations à un technicien qualifié.

Fig. 1 Le lave-vaisselle doit être installé suffisamment près des raccordements appropriés aux systèmes électrique, des eaux usées et d'eau.

Attention

Après déballage, ouvrez la porte et retirez toutes les protections de transport des paniers et des bras de pulvérisation. Assurez-vous que les bras de pulvérisation peuvent tourner librement.

Remarque :

Veuillez vérifier les éléments fournis comme les vis, les supports, le matériau de fixation et la bande Velcro pour fixer le panneau décoratif.

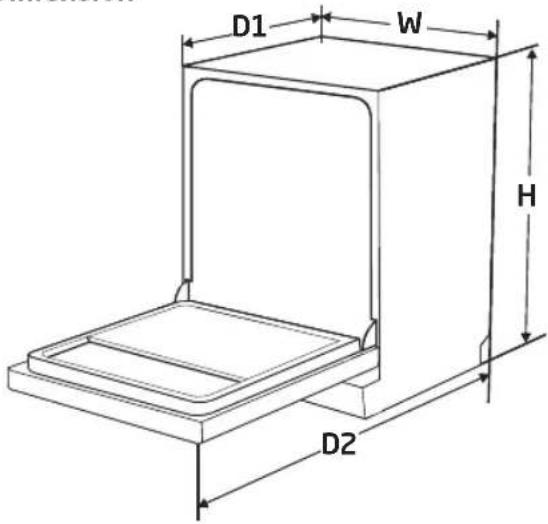

① Respectez les dimensions d'installation.

• Un emplacement près de l'évier est recommandé pour faciliter le raccordement du lave-vaisselle aux systèmes d'eau et des d'eaux usées.
• À l'arrière de l'un ou des deux placards latéraux, des rainures de dimensions 80 x 100 mm doivent permettre le raccordement aux systèmes électrique, des eaux usées et d'eau (A).
  Si le lave-vaisselle est installé dans un angle, un espace minimal de 50 mm entre la porte ouverte et les armoires adjacentes doit être respecté.
  Tenez compte des dimensions, trous et encoches de la plaque décorative.

2 Fixez la bande de condensation au-dessous du plan de travail. Assurez-vous qu'elle affleure le rebord avant du plan de travail en refermant le lave-vaisselle.

3 Assurez-vous que le cordon d'alimentation, la conduite d'arrivée d'eau ainsi que la conduite d'évacuation d'eau ne sont pas tendus ni tordus. Assurez-vous que le branchement de l'eau est correctement fixé et serré pour éviter tout risque de fuite.
4 Posez le tuyau d'évacuation sans le tirer ni l'entortiller. Ne forcez pas le lave-vaisselle au-dessous du plan de travail, déplacez-le uniquement à la main.
5 Placez le lave-vaisselle à sa position définitive. Le lave-vaisselle doit être positionné parfaitement à l'horizontale.

- La hauteur des supports arrière peut être ajustée en tournant la vis cruciforme du milieu. Veuillez consulter la figure à côté de la vis (HAUT : l'arrière est levé, BAS : l'arrière est abaissé).

- Les pieds avant peuvent être ajustés en les tournant à la main.

- Vérifiez le support horizontal à l'aide d'un niveau à bulle à appliquer sur les surfaces verticales ou horizontales à l'intérieur du lave-vaisselle et de la porte.

6 Assurez-vous que le lave-vaisselle est placé horizontalement et ne penche pas.
7 Repérez les trous des plaques et manchons de fixation sur la plaque décorative et effectuez un pré-perçage.
8 Fixez les manchons en haut du panneau décoratif, et les plaques de fixation au bas du panneau décoratif.
9 Placez maintenant le panneau décoratif sur les rainures correspondantes de la porte et fixez-le à la porte du lave-vaisselle.
10 Retirez les 4 vis à l'intérieur de la porte. Vissez les 4 vis longues fournies à travers la porte et fixez la plaque décorative.

11 Le lave-vaisselle doit être fixé à l'aide de vis dans la position de montage.

Plan de travail en bois: Insérez le support de montage dans la partie supérieure des encoches. Vissez maintenant le support de montage en dessous du plan de travail.

Plan de travail en pierre naturelle:

Retirez les capuchons en plastique des parois latérales du lave-vaisselle (porte ouverte). Fixez le lave-vaisselle sur le côté à l'aide des vis à travers les ouvertures des armoires gauche et droite du lave-vaisselle.

12 Le lave-vaisselle doit être branché à une conduite d'évacuation.

1. Le tuyau est déjà raccordé à la conduite d'évacuation des eaux usées à l'arrière de l'appareil. Coupez les sangles et déroulez le tuyau.

2. Branchez l'extrémité à une conduite d'évacuation. Tenez compte de la hauteur maximale de la sortie du tuyau d'évacuation. Assurez-vous que le raccordement est fixé et correctement serré.

Remarque :

Un support de tuyau adapté est disponible en tant qu'accessoire dans les magasins de bricolage traditionnels.

Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4") avec le tuyau pré-assemblé et veillez à le fixer et à le serrer fermement.

Remarque :

• En cas de nouvelles conduites d'eau ou si elles n'ont pas été utilisées pendant longtemps, laissez l'eau s'évacuer jusqu'à ce qu'elle soit claire et exempte d'impuretés. Si cette précaution n'est pas prise, l'arrivée d'eau risque de se boucher et l'appareil d'être endommagé.
• Le lave-vaisselle peut être raccordé à une alimentation d'eau chaude d'une température maximale de 40°C.

Branchez la fiche d'alimentation à une prise murale.

Remarque :

Avant d'utiliser le produit pour la première fois, assurez-vous que toutes les connexions hydrauliques du produit sont correctement scellées et connectées à l'appareil ainsi qu'aux canalisations d'alimentation en eau. Vérifiez périodiquement toutes les connexions pour éviter les fuites éventuelles.

Préparation

Mettre du sel dans le bac à sel

Fig.2 Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau). Respectez toujours les instructions indiquées avec le sel.

• Retirez le panier et dévissez et enlevez le bouchon du bac à sel.
• Avant le premier lavage, ajoutez 0,6 l d'eau dans le bac à sel de votre machine.
• Remplissez le réservoir de sel avec la quantité maximale d'eau jusqu'au bord supérieur. Il est normal qu'une petite quantité d'eau s'écoule du réservoir de sel.
• Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
• Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être déclenché (programme rapide est suggéré). Sinon, le système du filtre, de la pompe et des autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas couverte pas la garantie.
• Si le bac à sel est vide, l'indicateur lumineux d'adoucissant (sel)S s'allume.

Français

Remarque :

Dépendant de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé bien que le bac à sel soit remplit.

Attention

• N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts occasionnés.
• Si le sel déborde, un programme de trempage ou un programme rapide devrait être effectué pour retirer l'excès de sel.
• Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant entraîner la corrosion.
• Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de fonctions s'allume.

Ajuster la consommation de sel

Fig. 3 Activer le mode de réglage : Ouvrez la porte et allumez le lave-vaisselle à l'aide de l'interrupteur marche/arrêt et, dans les 60 secondes, appuyez sur le bouton Nettoyage automatique est maintenez-le enfoncé pendant environ 5 secondes. La machine passe en mode de réglage, ce qui est indiqué par le voyant clignotant de S

Ajuster le niveau de consommation de sel : Appuyez sur le bouton

Nettoyage automatique pour sélectionner le réglage approprié en fonction de votre environnement local. Le réglage s'affiche sur l'écran. Suivez le tableau ci-dessous pour trouver le réglage correct.

Taux de dureté d'eau		Réglage	Régénération après n cycles de pro-gramme2)	Consommation de sel g/ cycle
^^1)	mmol/ I^2)
0-5 0-	0,94 H1 - 0
6-11 1	0-2,0 H2 1	0 9
12-17	2,1-3,0 H3*	5 12
18-22	3,1-4,0 H4	3 20
23-34	4,1-6,0 H5	2 30
35-55	6,1-9,8 H6	1 60

Sans appui sur un bouton dans un délai de 5 secondes appuyez sur le bouton

On/off (marche/arrêt) pour terminer la configuration et quitter le mode de réglage.

Remarque :

1) Degré de mesure allemand de la dureté d'eau
2) Millimol/litre, unité internationale pour la dureté de l'eau
3) Chaque cycle de programme avec régénération consomme 4,0 litres d'eau supplémentaires, la consommation d'énergie augmente de 0,06 kWh et le programme est prolongé de 10 minutes.
*réglage d'usine
Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau.

Ajouter du détergent

Fig. 4 Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.

Pour la quantité adéquate, respectez les instructions indiquées avec le détergent.

• Appuyez sur le loquet et ouvrez le couvercle.
• Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il pourrait s'humidifier et ne pas se dissoudre correctement.
• Si la vaisselle est très sale, placez une dose de détergent supplémentaire dans la cavité extérieure du couvercle de la chambre à détergent. Ce détergent fera effet durant la phase de prélavage.

Veillez à la différence des deux compartiments:

a) Compartiment du détergent du cycle de lavage principal.
b) Compartiment du détergent du cycle de prélavage.

- Fermez le couvercle en le faisant glisser vers le bas jusqu'à ce qu'il s'enclenche.

Remarque :

N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle. Gardez votre détergent frais et sec.

Remplir le compartiment du produit de rinçage

Fig. 5 Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier rinçage pour éviter toute trace de gouttelettes d'eau sur votre vaisselle.

• Appuyez sur la languette, relevez le couvercle et versez le liquide de rinçage dans le distributeur. Éviter le débordement. Le volume du compartiment du produit de rinçage est d'environ 130 ml.
• Retournez le couvercle et fermez-le pour qu'il s'enclenche.

Remarque :

Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances (ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.

• Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un rinçage minutieux et un séchage sans tâche et traces.
• Si le distributeur de produit de rinçage est vide, le voyant lumineux s'allumera.

Ajuster le distributeur de produit de rinçage

Le dosage peut être ajusté selon 6 niveaux. Le niveau par défaut est 3. Ce réglage est recommandé.

1. Ouvrez la porte et démarrez l'appareil avec l'interrupteur marche/arrêt.
2. Dans les 60 secondes suivant la mise sous tension de l'appareil, maintenez le bouton Nettoyage automatique enfoncé pendant 5 secondes, puis appuyez sur le bouton départ différé pour accéder au mode de réglage. Le symbole du liquide de rinçage clignote.

Français

1. Appuyez à nouveau sur le bouton Nettoyage automatique pour sélectionner le réglage approprié en fonction de vos habitudes. Le réglage change dans l'ordre suivant: d3→d4 d5 →d6→d1 d2 d3

Plus le réglage est élevé, plus on utilise de produit de rinçage. Le réglage d'usine est d3.

1. Sans appui sur un bouton dans un délai de 5 secondes appuyez sur le bouton marche/arrêt pour terminer la configuration et quitter le mode de réglage.

Remarque :

- Réglez le niveau de dosage plus haut si la vaisselle reste sale.

- Réglez le dosage plus bas si la vaisselle est pâle ou tachée.

Charger le panier du lave-vaisselle

• Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés. Respectez les instructions des fabricants.
• Raclez toute grande quantité restante de nourriture. Ramollissez les restes de nourriture brûlée dans une poêle. Il n'est pas nécessaire de rincer la vaisselle au robinet.

• Mettez la vaisselle dans le lave-vaisselle de la manière suivante :

• La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas.

• La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée afin que l'eau puisse s'écouler.
• Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.
• Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement durant le lavage.

- Placez les petits éléments, comme la vaisselle délicate et légère comme les sous-tasses, les tasses, les verres, les bols à dessert, etc. dans le panier du haut - Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les casseroles, les bols, etc. dans le panier du bas.

Remarque :

Les très petits éléments ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.

Attention

• Les couteaux à longues lames rangés debout sont éventuellement dangereux.
• Ne laissez aucun élément dépasser par le bas.
• Chargez toujours les ustensiles tranchants avec une pointe coupante vers le bas !
• Ne à surchargez pas votre lave-vaisselle car les résultats seront moindres.

Ajuster le panier du haut

Fig. 6a Pour permettre de placer les éléments les plus hauts, comme les carafes, vous pouvez régler le panier du haut selon deux positions. Tirez le panier supérieur vers le haut pour l'élever. Poussez les poignées de chaque côté pour abaisser le panier. • Lorsque le point se trouve en haut, le panier supérieur est en position basse. • Lorsque le point se trouve au milieu, le panier supérieur se trouve en position centrale. • Lorsque le point se trouve en bas, le panier supérieur est en position haute. Respectez l'organisation générale de l'emplacement de la vaisselle et des couverts dans le panier.

Tasses	Soucoupes	Verres
Tasses Bols à dessert		Bol en verre
Assiettes à soupe Bols en mélamine		Assiettes à dessert
Assiettes à dessert en mélamine	Assiettes plates	Petite casserole
Casserole à four	Plat ovale

Français

Fig. 6b Des supports supplémentaires peuvent être enclenchés dans le panier du bas (I). Des plateaux supplémentaires peuvent être abaissés dans le panier supérieur (II).
Fig. 7a Respecter le schéma de mise en place des couverts dans le bac à couverts. Voir le tableau suivant pour les désignations possibles.

1 Cuillères à soupe	2 Fourchettes	3 Couteaux	4 Petites cuillères
5 Cuillères à dessert	6 Cuillères de service	7 Fourchettes de service	8 Louche à soupe

informations pour les essais de comparabilité conformément à la norme EN 60436

Capacité : Configuration pour 16 places

Position du panier supérieur : position basse

Programme : ECO

Réglage du liquide de rinçage : Max

Réglage de l'adoucisseur : H3

Fig. 7b Le plateau à couverts est modulable et peut s'adapter à vos besoins.

B I. Position standard, plat à gauche, incliné à droite

B II. Les deux moitiés à plat, la moitié droite surélevée

B III. Gauche à plat, droite ouvert, moitié droite superposée à la moitié gauche

B IV. Gauche à plat, droite ouverte, moitié droite retirée

Fonctionnement

Fig. 8

Lavage des assiettes

Respectez les étapes suivantes pour commencer le cycle de lavage :

1. Préparation du lave-vaisselle. Chargement du panier du lave-vaisselle. Ajoutez le détergent ou le produit de rinçage.
2. Veillez à ce que le robinet/l'alimentation d'eau soit ouvert, que l'appareil soit branché au secteur et que la porte soit correctement refermée.

3. Appuyez sur le bouton «On/Off» pour allumer le lave-vaisselle

4. Choisissez votre programme, en vous référant au chapitre Tableau des programmes. Pour la fonction minuterie (départ différé), reportez-vous au chapitre Temporisation de lavage.

Remarque :

Si un seul panier est utilisé, vous pouvez arrêter la zone de rinçage non utilisée. Appuyez sur le bouton de sélection de zone de rinçage pour sélectionner la zone de rinçage souhaitée.

Si vous n'avez pas désactivé l'ouverture automatique de la portes 📄 le séchage naturel est amélioré.

Après le cycle de lavage, le hublot s'ouvre automatiquement et de la vapeur et de l'humidité peuvent s'échapper. Le voyant associé s'allume. Cette fonction est disponible en standard pour tous les programmes (sauf nettoyage 45 min,

prélavage et auto-nettoyage) et peut être désactivée en appuyant sur la touche correspondante

Consommation d'énergie et d'eau

Les indicateurs de consommation d'énergie et d'eau indiquent la consommation d'énergie et d'eau du programme défini. Plus le nombre de barres affichées, plus la consommation d'énergie ou d'eau du programme sélectionné est élevée.

Fonction spéciale

Fonction turbo

Si désiré, sélectionnez la fonction turbo pour réduire la durée de fonctionnement du programme (sélectionnable uniquement pour les programmes ECO, intensif, universel, hygiène, 90 min et auto-nettoyage).

Séchage extra

Si vous le souhaitez, sélectionnez la fonction séchage extra 🕒 si vous avez besoin de vaisselle plus sèche après le lavage (sélectionnable uniquement pour les programmes ECO, intensif, universel, hygiène, 90 min et auto-nettoyage).

Lavage des bouteilles

Si vous le souhaitez, sélectionnez la fonction de lavage des bouteilles pour laver les bouteilles placées dans la zone dédiée du panier supérieur (ne peut être sélectionnée que dans les programmes ECO, intensif, universel, hygiène, 90 min).

Nettoyage automatique

Sélectionnez la fonction nettoyage automatique pour nettoyer le lave-vaisselle de temps en temps. La durée du programme s'affiche sur l'écran. Appuyez maintenant sur la touche départ/annulation pour démarrer le processus. Veuillez également noter le dernier point dans le tableau des programmes.

Temporisation de lavage

Pour démarrer le processus de lavage ultérieurement, appuyez sur le bouton du minuteur Ⓤ et, en appuyant plusieurs fois dessus, réglez les heures de départ différé. Le départ différé peut être réglé sur 1-24 heures (intervalles d'une heure). Appuyez sur la touche départ/annulation ▶II . Fermez la porte. Le lave-vaisselle démarre le cycle de lavage une fois la durée préréglée écoulée.

Remarque :

Les voyants du programme indiquent l'état du lave-vaisselle.

Français

1. Appuyez sur la touche démarrage/annulation et fermez la porte pour lancer le lavage de la vaisselle.

2. Ouvrez la porte pour interrompre le processus de lavage de la vaisselle.

3. Éteignez l'appareil à l'aide de l'interrupteur marche/arrêt et coupez l'arrivée d'eau.

Attention

Il est dangereux d'ouvrir la porte durant le lavage, car l'eau chaude peut vous brûler.

• Attendez environ 15 minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles alors qu'ils sont encore chauds. De plus, ils sècheront mieux.
  • Videz le lave-vaisselle.

Projection au sol du temps

1. Le temps restant du cycle de lavage ou de l'état en différé est projeté sur le sol lorsque la porte est fermée.
2. Lorsque le cycle de lavage est terminé, la fin est projetée sur le sol pendant 15 minutes.

Changer le programme de lavage

Le programme de lavage peut être changé lorsque le lave-vaisselle ne fonctionne que pendant peu de temps. Autrement, le détergent peut avoir déjà été libéré, et l'appareil peut avoir déjà vidé l'eau de lavage.

• Ouvrez la porte, et le lave-vaisselle se mettra en pause.
• Appuyez sur la touche départ/annulation ▷|| pendant plus de trois secondes. Changez de programme sur le réglage de cycle souhaité.
• Appuyez à nouveau sur la touche départ/annulation D'Hermez la porte pour continuer le processus de lavage.

Remarque:

Si la porte est ouverte durant le lavage, la machine se mettra sur pause. Lorsque la porte est refermée la machine continuera de fonctionner 10 secondes plus tard.

Pausez le cycle de lavage

- Si vous avez oublié de mettre de la vaisselle, le processus peut être mis en pause et il cette dernière peut être ajoutée, mais veillez à ce que le compartiment de détergent ne soit pas déjà ouvert.

1. Ouvrez à peine la porte pour pauser le cycle de lavage.
2. Après que les jets d'eau s'arrêtent de fonctionner, la porte peut être totalement ouverte.
3. Ajoutez les plats oubliés.
4. Fermez la porte et le lave-vaisselle continuera.

Recommandations du type de lessive

Consultez les notes ci-dessous pour améliorer les résultats de lavage, tout en réduisant à la fois votre consommation énergétique et l'impact négatif sur l'environnement :

• Dosez le produit vaisselle et le sel en vous appuyant sur les recommandations / les exigences du fabricant et en tenant compte de la quantité et de la saleté des plats.
• Ne mélangez pas différents types de produits vaisselle et sels.
• N'utilisez pas de produits vaisselle à base de solvants ou de produits corrosifs.
• Évitez le surdosage.

Avertissement

Un mauvais dosage de la lessive, du sel ou d'autres produits ajoutés peut endommager le produit.

Fig. 9 Tableau de programmes

Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes.

Programme	Informations et objectif	Description du cycle	Détergent Pré/Principal	Durée (min)	Consommation énergétique (Kwh)	Consommation d'eau (L)	Produit de rinçage
ECO(*EN 60436)	Il s'agit du programme normal; il convient pour nettoyer la vaisselle normalement sale, et c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau pour ce type de vaisselle.	Lavage 45°CRinçageRinçage 40°CSéchage	24 g1 ou 2 doses	280 0,559	9,0	★
Auto	Pour la vaisselle normalement sale et très sale.	Prélavage 45°CLavage 55-65°CRinçageRinçageRinçage 50-65°CSéchage	5/19 g1 ou 2 doses	105-179	0,930-1,470	10,3-17,0	★
Intensif	Pour la vaisselle très sale, et les casseroles, poêles, plats, etc. normalement sales avec des résidus secs.	Prélavage 45°CLavage 60°CRinçageRinçage 50°CRinçage 60-65°C SÉchage	5/19 g1 ou 2 doses	155-165	1,390-1,460	15,5	★
Universel	Pour la vaisselle normalement sale comme les casseroles, les assiettes, les verres et les poêles peu sales.	Prélavage 45°CLavage 55°C RincageRincage 60-65°C SÉchage	5/19 g1 ou 2 doses	130-140	1,175-1,250	13,5	★
Hygiene	Adapté à tous les types de vaisselle et niveaux de salissure, il offre la température de lavage la plus élevée pour désinfecter la vaisselle.	Prélavage 45°CLavage 72°C RincageRincage 50°C Rincage 60-65°C SÉchage	5/19 g1 ou 2 doses	165-175	1,650-1,720	16,0	★
90 min.	Pour les paniers à peine sales ne nécessitant pas une excellente performance de séchage.	Lavage 55°C RincageRincage 55-60°C SÉchage	5/19 g1 ou 2 doses	90-100	0,810-0,865	9,0	★
45 min.	Un cycle plus court pour les paniers à peine sales et un lavage rapide.	Lavage 45°C RincageRincage 50°C	15 g1 dose	45 0,710 9,0		-
Pre-wash	Cycle de prélavage pour enlever la saleté de la vais-selle pour un cycle de lavage ultérieur.	Prélavage	-	15	0,020 3,5	-
Nettoyage automa-tique	Nettoyage efficace du lave-vaisselle lui-même	Lavage 70°C RincageRincage 65-72°C SÉchage	20 g1 dose	130-140	1,245-1,320	12,0	★

★ : Un produit de rinçage peut être utilisé.

Remarque:

* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU.

Remarque : Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif.

Français

Nettoyage et entretien

Attention

• Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
• Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide et puis essuyez-les soigneusement. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur de l'appareil (par exemple, par le bouton).
• Nettoyez le contour de la porte avec uniquement un chiffon doux, chaud et humide. Afin d'éviter la pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type de détergent vaporisateur.

Nettoyage de l'assemblage du filtre

Le filtre empêche les gros résidus de nourriture ou d'autres détritus de pénétrer dans la pompe. Vérifiez les filtres en cas de blocage chaque fois que le lave-vaisselle est utilisé.

Fig. 10 Le système du filtre consiste d'un filtre à grosses mailles, un plat (Filtre principal) et un micro filtre (petites mailles).

• Filtre principal A: Les particules de nourriture et de saleté retenues par ce filtre sont pulvérisées par un jet d'eau spécial et lavés pour évacuation.
• Micro filtre B: Ce filtre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.
• Filtre grosses mailles C: Les plus gros détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le filtre à grosses mailles. Pour retirer les détritus pris par le filtre, pincez légèrement le bouchon sur le haut du filtre et retirez-le.

Démontez et nettoyez le filtre en respectant les étapes suivantes :

• Tournez le bouchon du filtre (filtre C) dans le sens inverse des aiguilles d'une montre et retirez l'assemblage entier du filtre.
• Retirez le filtre B. Pressez les deux moitiés du filtre C ensemble et retirez le filtre C du filtre principal A.
  • Lavez les filtres sous le robinet.
• Remettez-les en faisant l'inverse. Veillez à ce que l'assemblage du filtre soit correctement placé.

Attention

Ne pas utiliser le lave-vaisselle sans que le système de filtre soit installé.

Nettoyage des jets d'eau

Fig. 11 Les jets d'eau peuvent être facilement retirés pour un nettoyage régulier des embouts, afin d'éviter d'éventuels blocages.

• Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.
  • Lavez les jets sous un robinet d'eau
• Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement fixés et puissent tourner librement.

Détartrage

Le détartrage n'est pas nécessaire si le détergent est dosé correctement. Si vous souhaitez détartrer le tambour, procédez conformément aux instructions du fabricant du produit de détartrage. Vous pouvez obtenir des produits de détartrage appropriés auprès des détaillants.

Codes d'erreurs

Code Signification Causes possibles
€1 Durée plus longue d'arrivée		Robinets fermésArrivée d'eau limitéePression d'eau trop faible
€3 Température requise non atteinte.		Mauvais fonctionnement de l'élément chauffant.
€4	Débordement	Un élément du lave-vaisselle fuit
€d	Erreur de communication entre le circuit imprimé principal et le circuit imprimé de l'écran.	Circuit ouvert ou rupture de câblage de communication.
€c	Erreur du système de contrôle de lavage Planne PCB ou de moteur
L4	Défaillance du moteur Défaillance du moteur

Si vous rencontrez des codes d'erreur (ERROR), veuillez contacter le service client. Les lignes d'assistance téléphonique respectives sont fournies dans un document fourni à part.

Français

Dépannage

En cas de problème de fonctionnement, veuillez vous référer au tableau ci-dessous. Si le problème ne peut pas être résolu tel qu'indiqué dans la partie Solution ou si des pièces de rechange sont nécessaires pour la réparation par vois soins, veuillez contacter le centre de service. Vous trouverez les différents numéros d'assistance téléphonique sur la carte de garantie fournie avec ce produit. Veuillez noter qu'une mauvaise réparation par vos soins peut être dangereuse et mener à une annulation de la garantie. En cas de doute, abstenez-vous d'effectuer la réparation.

Problème Causes possibles Solution
L'appareil ne fonctionne pas	Alimentation interrompue Vérifiez la source d'alimentation
	Pression d'eau trop faible Assurez-vous que l'arrivée d'eau est correctement connectée et que le robinet est ouvert
	La porte de la machine à laver est mal fermée.	Vérifiez que la porte est correctement fermée
L'eau n'est pas pompée hors du lave-vaisselle	Le tuyau d'évacuation est obstrué	Vérifiez le tuyau d'évacuation
	Le filtre est obstrué Vérifiez et lavez le filtre
	L'évier de la cuisine est bouché	Vérifiez que l'eau s'écoule bien dans l'évier, et appelez un technicien en cas de problème
Résidus dans le fond	Détergent incorrect Utilisez seulement	un détergent spécial pour lave-vaisselle
	Produit de rinçage débordé Essuyez les débordements de produit de rinçage
Intérieur du compartiment taché	Du détergent avec colorant a été utilisé	Utilisez seulement du détergent non coloré
Film blanc sur la surface intérieure du compartiment	L'eau est forte en minéraux Nettoyez régulièrement l'intérieur avec une éponge humide
Tâches de rouille sur la coutellerie	La coutellerie n'est pas en matériaux inoxydable	Ne pas nettoyez ces éléments dans la machine à laver
	Aucun programme lancé après remplissage des sels	Lancez toujours un programme rapide après remplissage des sels
	Le couvercle du compartiment à adoucissant mal fermé	Vérifiez et fermez-le hermétiquement
Bruits de chocs dans le compartiment	Les jets d'eau butent dans un élément du panier	Interrompez le programme et réorganisez les éléments
Bruits de cliquetis De	a vaisselle se déplace dans le compartiment
Bruits de chocs dans les tuyaux d'eau	Cela est entraîné par l'installation particulière des tuyaux ou un croisement	Cela n'influence pas le bon fonctionnement du lave-vaisselle

Français

Problème Causes possibles Solution
La vaisselle n'est pas propre	• Vaiselle mal chargée • Réorganisez la vaisselle
	• Les jets d'eau sont bloqués
	• Pas assez de détergent • Ajoutez du détergent
	• Le programme n'est pas assez puissant	• Choisissez un autre programme
	• Le filtre est sale ou inséré incorrectement	• Nettoyez le filtre et assurez-vous qu'il est bien inséré
Pellicule pale sur le verre	• Trop de détergent • Utilisez moins de détergent et choisissez le cycle le plus court pour nettoyer les verres
Taches noires ou grises sur la vaisselle	• Des ustensiles d'aluminium ont frotté sur la vaisselle	• Utilisez un nettoyant légèrement abrasif
Il reste du détergent dans les compartiments de distribution	• Les compartiments de distribution sont obstrués	• Réorganisez la vaisselle
La vaisselle n'est pas sèche	• Chargement incorrect
	• Le niveau de produit de rinçage est trop bas	• Augmentez le niveau de produit de rinçage
	• Vaisselle retirée trop tôt • Ne re-tirez pas la vaisselle immédiatement après nettoyage.

Eau de drainage

Le lave-vaisselle est équipé d'un réservoir d'eau qui contient l'eau. Lorsque la température ambiante est inférieure à 0 °C, l'eau du réservoir peut geler. Par conséquent, il n'est pas recommandé de faire fonctionner le lave-vaisselle lorsque la température intérieure est inférieure à 0 °C.

Il est recommandé de vider l'eau du réservoir lorsque l'environnement est inférieur à 0°C pour éviter le gel dans la machine. Lors de l'ouverture de la porte, appuyez longuement sur le ECO bouton de fonction Turbo + for 3 seconds fermez ensuite la porte pour accéder à la fonction de drainage. Tous les voyants de programme sont allumés et l'écran affiche - : - - pour entrer dans l'état de drainage. L'eau dans le réservoir sera vidangée en 4 minutes.

Si la porte est ouverte pendant le processus de drainage, la machine suspendra le drainage et la machine continuera à drainer après la fermeture de la porte.

Français

Données techniques

Consommation énergétique 1828 - 2158 W

Tension nominal / Fréquence 220 - 240 V ~ 50 Hz

Pression d'eau (écoulement d'eau) 0.4 - 10 bar (0.04 - 1 MPa)

Température de l'eau Froide et chaude (max. 40°C)

Dimension

D1 W H D2

Hauteur (H) 815 mm
Largeur (W) 598 mm
Profondeur(D1)	550 mm(avec la porte fermée)
Profondeur(D2)	1185 mm(porte ouverte à 90 °)

Notes concernant la consommation d'eau et d'énergie du lave-vaisselle

• Le programme eco est adapté pour nettoyer les plats normalement sales. C'est le programme le plus efficace à cet effet en termes de consommation d'énergie et d'eau et il est utilisé pour évaluer la conformité avec la législation européenne en matière d'écoconception.
• En chargeant le lave-vaisselle domestique jusqu'à la capacité spécifiée par le fabricant, l'énergie et l'eau peuvent être économisées. Disposez les plats correctement, comme décrit dans les plans de chargement dans ces instructions. Un chargement incorrect

78

entraîne un lavage inefficace de la vaisselle et peut-être des dysfonctionnements.

• Le pré-lavage manuel de la vaisselle entraîne une consommation d'eau et d'énergie plus élevée et n'est pas recommandé.
• Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau que le lavage à la main, à condition que le lave-vaisselle domestique soit utilisé conformément aux instructions du fabricant.

- Les valeurs pour la durée des programmes ainsi que la consommation d'énergie et d'eau de tous les programmes qui incluent un cycle de fonctionnement se trouvent dans les tableaux correspondants de ces instructions.

- Respectez les informations d'installation correcte (y compris l'alignement horizontal, le raccordement à l'alimentation électrique, le branchement à l'eau froide) dans ces instructions.

- L'utilisation de produits de lavage, du sel et d'autres additifs doit être effectuée correctement. Un dosage Incorrect entraîne une plus grande pollution environnementale et peut endommager l'appareil.

- Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle domestique.

- Un nettoyage régulier et le respect des intervalles de nettoyage optimaux et les mesures pour prévenir les dépôts de calcaire sont importants. Veuillez consulter le chapitre Nettoyage et entretien.

- Le contrôle régulier des filtres et des intervalles de nettoyage optimaux sont importants. Veuillez consulter le chapitre Nettoyage et entretien.
