MANUALE UTENTE KDW 6011-1 E FS Koenic

Istruzioni di sicurezza

• Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati oistruiti sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e a manutenzione non devono essere effettuali da bambini a meno che non siano di età superiore a 8 anni e controllati.
• Questo prodotto è stato progettato per il lavaggio di massimo 14 coperti.
• Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
• Seguire le istruzioni su come caricare la lavastoviglie. Attenzione! I coltelli e gli utensili con punte acuminate vanno caricati nel cestello con le punte rivolte verso il basso o collocati in posizione orizzontale.

Italiano

Istruzioni di sicurezza

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
• La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Seguire le istruzioni nel capitolo Pulizia e cura.

Istruzioni di sicurezza

• Leggere con attenzione quello manuale dell'utente al primo utilizzo e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in quello manuale d'uso. Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
  Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
  Non cercare per nessun motivo (ad es.danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsabile autorizzato.
• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
• Conservare il disposativo e il cavo di alimentazione lontano da fonti di calore come fornì, piastre e altri dispositivi/oggetti che producono calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare quello prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Seguire le istruzioni fornite per l'installazione.
• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, vedere il capitolo Dati tecnici. Rispettare tutte le istruzioni sull'installazione di tubi staccabili, utilizzato un tubo nuovo per l'installazione. Non riutilizzare vecchi tubi.

Italiano

Congratulations!

Grazie per aver acquistato un prodotto KOENIC. Leggere quello manuale con attenzione e conservarlo per futura consulazione.

Uso previsto

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altri uso può causare danni al prodotto o lesions Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o improprii, o per usi del prodotto che non rispondono alle finalità indicate dal costruttore.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli
accessori alla confazione originale.
Si consiglia di conservare la confezione origin
per l'immagazzinamento. Se si desidera smalt
la confezione originale, osservare le disposizi di legge applicabili. In caso di domande relativ al corretto smaltimento, contattare il centro locale di gestione dei rifiuti.
Ispezionare i contentuti della consegna per verificarne la completeness e l'eventuale presenza di danni. Nel caso in cui il contento sua incompleto o danneggiato, contattare immediatamente il punto vendita.
Dopo il disimballaggio, fare riferimento al capitolo sulla Pulizia e cura.

Garanzia e pesz di ricambio

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nel certificato di garanzia fornito con il prodotto. I pezzi di ricambio, elencati nella corrispondente direttiva sulla progettazione ecocompatibile, sono essere ottenuti contattando il centro assistenza clienti, per un periodo di almeno 7 anni, rispettovamente 10 anni.

Smaltimento

Non smaltire questi appearecchi con i rifiuti domestici. Consegnarlo presso un punto di raccolta per il riciclo WEEE. Così

aiutate a risparmiare le risorse ed a proteggere l'ambiente. Contattare le autorità o il rivenditore locale per ulteriori informazioni.

#

1 x Lavastoviglie
1 x Manuale dell'utente
1×Cartagaranzia

Controlle componenti

A Pannello comandi

A1 Interrupttore on/off
A2 Pulsanti di blocco parentale
A3 Indicatore luminoso del brillantante

A4 Indicatore luminoso

dell'ammorbidente (sale)

A5 Indicatore dell'attacco per l'acqua

A6 Display digitale

A7 Visualizzazione del programma

A8 Pulsante di selezione programma P

A9 Pulsante di asciugatura extra

A10 Pulsante Avvio/Pausa

A11 Indicatore di asciugatura extra

A12 Indicatore del blocco parentale

A13 Indicatore di metà carico

A14 Pulsante timer

A15 Pulsante di metà carico 12

Maniglia

Sportello

Vaschetta portaposate

Cestello per stoviglie superiore

Cestello per stoviglie inferiore

Scomparto di riempimento Scomparto per detersivo in pasticca/ polvere

G1 Coperchio
G2 Scomparto per il lavaggio principale
G3 Chiusura
G4 Scomparto per il prelimavaggio

Vano per brillante

G5 Indicatore di riempimento
G6 Contenitore del brillante

Internalo

H1 Contenitore del sale
H2 Scarico dell'acqua con set di filtri
H3 Braccio spruzzatore superiore e Inferiore

Lato posteriore

1 Cavo di alimentazione con spina
Tubo dell'acqua di scarico (preassemblato)
K Tubo per l'ingresso dell'acqua (preassemblato)

Accessori

Imbuto (non mostrato)

Installazione

Nota:

La lavastoviglie è dotata di cavo di alimentazione e spina. Prima dell'installazione assicurarsi che la presa a muro sia nel punto desiderato. Si consideri la dimensione del prodotto per il posizionamento e l'installazione.

Fig. 1 Posizione are la lavastoviglie su una superficie piana, orizzontale e stabile, ad esempio appoggiarlo su una piano adeguato della cucina. Assicurarsi che l'apparecchio venga posizionato in posizione orizzontale evitando di inclinarlo.

Nota

La lavastoviglie cui essere incassata sotto un piano di lavoro.

Fig. 2 La lavastoviglie delve essere collegata allo scarico.

• Il tubo è al pronto per essere collegato allo scarico delle acque reflue. Tagliare le fascette e raddrizzare il tubo.
• Collegare l'estremità ad un tubo di scarico (opzione A o B). Prerende in considerazione la massima altezza dell'uscita del tubo di scarico. Accertarsi che il tubo flessibile sia correttamente collegato e sigillato.

Nota:

Come accessorio opzionale è disponibile un supporto per il tubo.

Fig. 3 Collegare l'ingresso dell'acqua a un rubinetto dell'acqua corrente (3 / 4^ ) utilizzando il tubo in dotazione e assicurarsi che fissato saldamente.

Nota:

Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l'acqua per assicurarsi che sera e limpida e priva di impurità. In mancanza di但这a precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

Fig. 4 Collegare la spina di alimentazione alla rete elettrica.

Nota:

Prima di usare il prodotto per la prima volta, verificare che tutte le connessioni idrofile del prodotto siano correttamente sigillate e collegate ad entrambi di dispositivi e alle condotte idriche. Controllare tutte le connessioni periodicamente per evitare eventuali perdite.

Installazione sotto un piano di lavoro

Se desideri posizionare la lavastoviglie除去 un piano di lavoro, è possibile rimuovere la piastra di copertura superiore. Per fare ciò, rimuoverve le due viti alla piastra di copertura posta sul retro della lavastoviglie, dopodiché rimuoverve la piastra. Rimossa la piastra, l'altezza di 815 mm sare conforme all'altezza standard delle lavastoviglie da incasso.

Avvertenza! riavvitare le due viti nei fori corrispondenti.

Preparazione

Riempimento del contentatore del sale

Fig.5 A seconda della direzza dell'acqua di casa (grado di direzza)utilizzare il sale supplementare (addolcitore).Rispettare sempre le istruzioni fornite con il sale.

• Togliere il cestello, poi svitare e togliere il tappo del contentatore del sale.
• Prima del primo lavaggio,aggiungere 1 It di acqua nel contentatore del sale della macchina.

Italiano

• Posizione l'estremità dell'imbuto (in dotazione) nel foro e versare circa 1 kg di sale. Una piccola fuoriuscita di acqua dal contentatore del sale è normale.
• Dopo aver riempito il contentatore, riavvitare il tappo in senso orario.
• Subito dopo il riempimento del sale nel suo contentatore, occorre avviare un programma di lavaggio (suggerisce un programma rapido). In caso contrario il sistema dei filtri, la pompa o altre importanti parti della macchina possono essere danneggiati dall'acqua salata con seguente perdita della garanzia.

Nota:

A seconda di quanto si scioglie il sale, la spia cui restare accesa anche nel riempimento del contentatore.

Attenzione

Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, posso nodeneggiare l'addolcitore dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali donne.
- Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in effesso.
- Aggiungere il sale molto prima di iniziare uno dei programmi di lavaggio Completo. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un dato periodo di tempo, il che può causare corrosione.
- Il contentitore del sale deve essere riempito solo quando si accende la spia del sale nel pannello di controllo.

Regolazione del consumo di sale

Fig.6 Attivazione della modalità di configurazione: chiudere lo sportello entro 60 secondi dall'accensione, premere il Pulsante di selezione programma P e tenerlo premuto per 5 secondi. L'apparecchio passera alla modalità di impostazione che verrà indicata dall'indicatore luminoso lampeggiante

Regolazione del livello di consumo di sale: premere il Pulsante di selezione programma P per selezionare l'impostazione appropriata in base all'ambiente locale. L'impostazione verra alla strata sul display. Seguire la tabella sottostante per trovare l'impostazione corretta.

Grado di durezza dell'acqua		Impostazione
°dH 1)	mmol/l 2)
0-5 0-0,94 H1
6-11 1,0-2,0 H2
12-17 2,1-3,0 H3*
18-22 3,1-4,0 H4
23-34 4,1-5,0 H5
35-55 6,1-9,8 H6

Il prodotto uscira automaticamente da la modalità di impostazione 5 secondi dopo l'ultima impostazione/ funzionamento dell'interruttore.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2 millimol, unità internazionale per la durezza dell'acqua
* impostazione di fabbrica Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Aggiunta del detersivo

Fig. 7 L'erogatore deve essere riempito prima dell'inizio di agli ciclo di lavaggio. Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Premere il pulsante di rilascio. Il coperchio scatta automaticamente.
• Aggiungere sempre il detersivo poco prima dell'inizio di agli ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolveri correttamente.
• Se le stoviglia sono molto sporche,METTERE una dose supplementare di detersivo nelle scomparto del prelavaggio. Quito detersivo entrera in azione durante la fase di prelavaggio.

Si noti la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.

b) Scomparto del detersivo per il ciclo di prelimavaggio.

• Chiudere il coperchio e premere finché non scatta in posizione.

Nota:

Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

Fig. 8 La lavastoviglie è progettata per utilizzato il brillantante liquido che viene rilasciato durante il risciacquo finale per evitare che l'acqua formi gocce sulle stoviglie.

• Aprire il tappo e versare il brillante nel dosatore fino a quando l'indicatore di livello diventa completeness nero. Il volume del contentatore del brillante è di circa 110 ml.

• Per aprire il dosatore, ruotare il tappo verso sinistra in direzione della freccia "aperto" e rimuoverlo sollevandolo.

• Versare il brillantante nel dosatore, facendo attenzione a non riempirlo eccessivamente.

• Riavvitare il tappo inserendolo e allineandolo con la freccia "aperto" e ruotandolo a destra verso la freccia "chiuso".

Nota:

Non riempire mai il dosatore del brillante con altri sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

• Il brillante viene aggiunto automaticamente durante l'ultimo risciacquo, garantando un'asciugatura alla macchie o strisciature.
  Se il dosatore del brillantante è vuoto la spia del brillantante si accende di roso.

Regolare il distributore del brillante

Il dosaggio può essere regolato a 6 livelli. Il livello predefinito è il 4. Questa impostazione è sostanto una ragcomandazione

Nota:

• Impostare il dosaggio ad un livello superiore, se persistono macchie sui piatti.
• Impostare il dosaggio ad un livello inferiori, se rimangono aloni o striature sulle stoviglie.
• Utilizzare una monetà per modificare l'impostazione.

Italiano

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle.
  Non e necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizione gli oggetti nella lavastoviglie nel modo seguente:

• Oggetti come tazze, bicchieri, pentole/padelle, ecc. vanno a faccia in giu.

• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
• Tutti gli utensili vanno impilati in modo sicuro e sono possibilità di ribaltarsi.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.
• Sistemare piccole stoviglie, vale a dire oggetti leggeri e delicati come piattini, tazze, bicchieri, recipienti da dessert ecc. nel cestello superiore
• Sistemare parti grande e pesanti, come piatti, teglie, pentole, recipienti ecc. nel cestello inferiore

Nota:

Gli oggetti molto piccoli non devono essere lavati in lavastoviglia in quanto potrebbero migliormente cadere fuori dal cestello.

Attenzione

I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.
Non lasciate che un oggetto tocchi il fondo.
- Caricare sempre gli utensili affiliati con la punta acuminata verso il basso!
Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Regolazione del cestello superiore

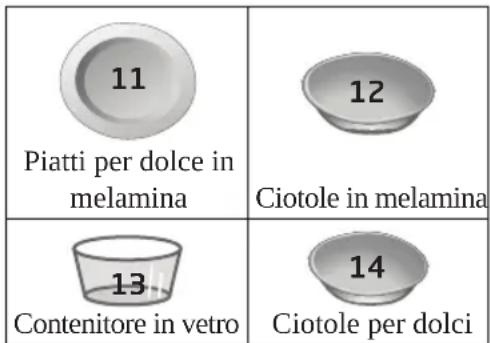

Fig. 9a Per garantire maggiore spazio nel cestello superiore o inferiore, ad esempio per le stoviglie più alte, è possibile caricare il cestello superiore in 2 positioni. Tirare su il cestello superiore, afferrandolo al centro, per spostarlo versuso l'alto. Premere le maniglie su entrambi i lati per abbassare il cestello. Osservare il piano generale per disporre stoviglie e posate nel cestello. Vedere la tabella qui sotto per le denominazione delle parti.

1 Tazze	2 Piattini
3 Bicchieri	4 Tazze
5 Pentolino	6 Pentola da forno
7 Piatti per dolce	8 Piatti piani
9 Piatti fondi	10 Piatto ovale

Fig.9b Supporti aggiantivi possono essere presenti nel cestello inferiore. Vaschette aggiantive possono essere situatesotto al cestello superiore.

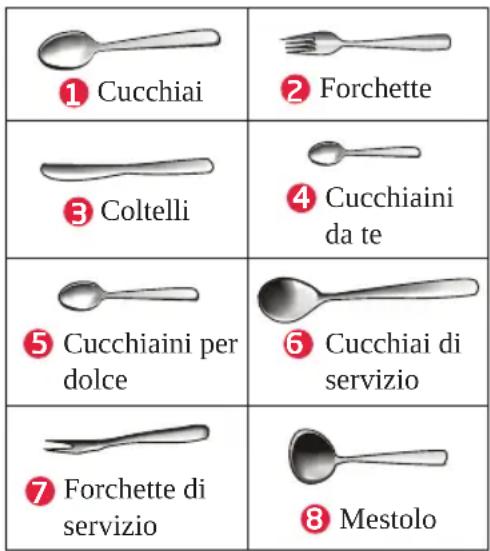

Fig.10a Osservare lo schema per il positizionamento delle posate nell'apposto cestello. Vedere la tabella qui除去 per le denominazione delle parti.
Fig.10b La vaschetta per le posate è modulare e cui è ssere regolata in base alle proprie esigenze.

I. posizione standard, entrambe le meta inclinate
II. lato sinistro piano, meta destra inclinata
III. entrambe le meta piane, meta destra rialzata
IV. lato sinistro piano, destro aperto, meta di destra spostata spostata a sinistra
V. lato sinistro piano, destro aperto, meta destra rimossa

Funzionamento

Lavaggio delle stoviglie

Fig.11 Osservare la segunte procedura per avviare il processo di lavaggio:

1.Prepare la lavastoviglie.Caricare il cestello della lavastoviglie
2. Aggiungere il detersivo o il brillantante. Assicurarsi che l'alimentazione idrica sia aperta, che l'apparecchio sa collegato alla rete e che lo sportello sia ben chiuso.
3. Premere l'interruttore "On/O" per accendere la lavastoviglie.
4. Scegliere il programma, consultare il capitolo Scelta del programma Se la lavastoviglie non è del tutto carica, è possibile inoltre selezionare la modalità a metà carico. Questa modalità consente di risparmiare sia acqua che corrente elettrica durante l'uso del cestello inferiore e superiore della propria lavastoviglie. Premere il pulsante di metà carico 1 / 2 l'indicatore di metà carico si accende.

Nota:

• Si consiglia di utilizzato la funzione di metà carico se i piatti sono leggermente sporchi.
• Selezionare la funzione asciugatura extra se si desidera che i piatti siano super asciutti.
• Le funzioni di metà carico ed asciugatura extra non possono essere selezionate contemporaneamente.
  Tali modalità possono essere utilizzate solamente con i programmi Intensivo Universale, Bocchieri e 90 min

Premere il pulsante Avvio/Pausa. Per arrestare il processo premere il pulsante Avvio/Pausa di nuovo. Per avviare il processo di risciacquo in un secondo momento, premere il pulsant ⑤ del timer. Impostare le ore entro le quali il tempo di avviamento deve essere rimandato premendo il pulsante diverse volte. A Puo essere impostato un ritardo del tempo di avviamento da 1 a 24 ore.

Italiano

Successivamente premere il pulsante Avvio/Pausa. La lavastoviglie avviera il programma al termine del tempo preimpostato.

Nota:

Le spie del programma molto lo stato della lavastoviglie:

• Luce del programma accesa: standby o pausa

• Una volta terminato il ciclo di lavoro, un messaggio prolongato di 8 secondi verrà emesso.

• Spegnere l'apparecchio con il pulsante "On/Off" e chiudere il rubinetto dell'acqua.

• Apire lo sportello della lavastoviglie.

Attenzione

Épericoloso après lo sportello durante un ciclo in corso, poiché ci si potrebbe scottare con l'acqua calda.

• Attendere quale minuto prima di scaricare la lavastoviglie per evitare di maneggiare stoviglie e utensili nelle sono ancora caldi e più suscettibile alle rotture. Essi potrannoanche asciugare meglio.
• Scaricare la lavastoviglie.

Modificare il programma di lavaggio

É possibile modificare il programma di lavaggio, quando la lavastoviglie è in funzione solo da breve tempo. In caso contrario, il detersivo potrebbe essere giornato rilasciato, e l'apparecchio potrebbe averere più scaricato l'acqua di lavaggio.

• Premere il pulsante "Start/Pause" ("Avvio/Pausa") la macchina andrà in stand by.
• Premere il pulsante di selezione programma P più di tre secondi. Modificare il programma per l'impostazione del ciclo desiderato
• Premere nuovamente il pulsante "Start/Pause" ("Avvio/Pausa") per continuare ilprocesso di lavaggio

Nota:

Se si après la porta durante il lavaggio, la macchina si ferma. Quando si chiude lo sportello la macchina continua a lavorare dopo 10 secondi.

Mettere in pausa il ciclo di lavaggio

• Se si è dimenticato un piatto, si può mettere in pausa il programma eaggiungerlo, ma occorre assicurarsi che lo scomparto del detersivo si sia più aberto.

• Apire leggermente lo sportello per mettere in pausa il programma di lavaggio.

• Dopo l'arresto dei bracci, è possibile après completeness lo sportello.
• Aggiungere piatti dimenticati.
• Chiudere lo sportello la lavastoviglie continuera molto ago.

Blocco parentale

• La protezione per bambini è più essere attivata quando la lavastoviglia è in funzione o viene avviata con il ritardo del tempo di avviamento.
• Premere a metà l'intero pulsante 1/2 ed il pulsante del timer © contemporaneamente per 3 secondi. Tutti i tasti della lavastoviglie sono bloccati e l'indicatore luminoso corrispondente è acceso. Per disabilitare il blocco parentale, premere i due pulsanti di nuovo per 3 secondi.

Suggerimenti sul tipo di detersivo

Tenere in considerazione le note sottostanti per migliorare i risultati di pulizia, riducendo allo stesso tempo il consumo energetico e l'impatto sull'ambiente:

• Dosare il detersivo, il sale in base ai suggerimenti / requisiti del fornitore, tenendo conto della massa e del livello di sporcizia del servizio da tavola.
  Nonutilizzare insieme tipidi detersivo/sale differenti.
• Si utilizzato detersivi a base di solventi o ingredienti corrosivi.
  Evitare il sovradosaggio.

Attenzione: Un dosaggio errato di detersivo, sale o altri additivi cui danneggiare il prodotto e comprometerne il corretto funzionamento.

Fig. 12 Tabella dei programmi

Programma	Informazioni e scopo	Descrizione del ciclo di lavoro	Detersivo Pre/Princ.	Durata (min)	Cons. energeti-co (Kwh)	Cons. di ac-qua (L)	Brillan-tante
Intensivo	Per stoviglie molto sporche, pentole normalmente sporche, padelle, piatti, ecc. con sporco secco.	Prelavaggio (50°C) Lavaggio (65°C) Risciacquo Risciacquo Risciacquo (65°C) Asciugatura	4/18 g 1 o 2 piezas	205 1	621 17,8		★
Universale	Per i carichi normalmente sporchi, come pentole, piatti, bicchieri e padelle con poco sporco.	Prelavaggio (45°) Lavaggio (55°C) Risciacquo Risciacquo (65°C) Asciugatura	4/18 g 1 o 2 piezas	175 1	302 14,3		★
ECO (*EN60436)	Questo è il programma standard; è adatto per pulire stoviglia normalmente sporche ed è il programma più efficente in termini di consumo energetico e idrico per quel tipo di stoviglia.	Lavaggio (45°C) Risciacquo Risciacquo (60°C) Asciugatura 22 g	1 o 2 piezas	220 0	951 11,0		★
Bicchieri	Per stoviglia e bicchieri poco sporchi.	Prelavaggio Lavaggio (50°) Risciacquo Risciacquo (65°C) Asciugatura	4/18 g 1 o 2 piezas	120 1	100 14,3		★
90'90 min	Per carichi leggermente sporchi che non hanno bisogno di una grande efficienza di asciugatura.	Lavaggio (60°C) Risciacquo Risciacquo (65°C) Asciugatura	22 g 1 pieza	90 1	100 11,7		★
Rapidò	Un programma più breve per carichi peu sporchi e lavaggio rapidò.	Lavaggio (50°C) Risciacquo Risciacquo (45°C)	20 g 1 pieza	30 0,751	11,2 -
Soak	Per sciacquare piatti che verranno lavato in un secondo momento.	Prelavaggio	-	15 0,020	4,1 -

Nota:

Pulizia e manutenzione

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, nelle meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Pulire le superfici esterne del dispositivo con un panno umido e quando asciugarle completeness. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio,attraverso l'interrottore).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetr di acqua nella serratura e nei componenti elettrici, non utilizzato alcun detergente spray.

Pulizia del gruppo filtering

Il filtrlo previene l'ingresso di grande residui di alimenti ed altri oggetti all'interno della pompa. Controllare agli volta i filtri di bloccaggio dopo l'utilizzo della lavastoviglie e pulirli periodicamente.

Fig.13 Ilsystemafiltranteecostituito daun filtro a grana grossa, un filtro piatto (filtroprincipale) e un micro filtro (filtro fine).

• Filtro Principale A: Alimenti e particelle intrappolati da quello filtrò vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.
• Filtro a grana grossa C: Oggetti piu grandi, come pezzi di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtro a grana grossa. Per rimuovere gli elementi catturati dal filtrto, premere delicatamente il tappo sulla parte superiore di quello filtro e sollevarla.

Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo (filtro C) in senso antiorario e togliere l'intero gruppo del filtrto.
• Estrarre i filtri B e C.
• Lavare i filtri sosto acqua corrente e rimuovere eventuali residui o corpi estranei
  Il rimontaggio avviene in ordine inverso. Assicurarsi che il gruppo del filtrso sia installato correttamente.

Attenzione

Non utilizzato la lavastoviglie perché aver installato in maniera appropriata il system di filtraggio.

Pulizia dei bracci irroratori

Fig. 14 I bracci irroratori sono disponibili smontabili per la pulizia periodica degli ugelli (circa una volta al mese). Ci opreviene possibili intasamenti.

• Afferrare il braccio nel mezzo e tirarlo.
  verso l'alto per rimuoverlo.
• Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente.

Rimozione del calcare

La rimozione del calcare non è necessaria se il detersivo viene dosato in modo corretto. Se si desidera rimuovere il calcare dal tamburo, procedere secondo le istruzioni del produttore del decalcificante. É possibile ottenere decalcificanti adatti presso i rivenditori.

Codici di erre

Codice	Significato Possibili cause
€1	Tempo di ingressso dell'acqua più lungo.	Il rubinetto non è aperto, o l'ingresso dell'acqua è ostruito, oppure la pressione dell'acqua è troppo Bassa.
€3	La temperature richiesta non viene raggiunta.	Malfunzionamento dell'elemento riscaldante.
€4 Troppo piano.	Alcuni componenti della lavastoviglia presentano delle perdite.
Ed	Comunicazione fallita tra il PCB principale e il PCB del display.	Circuito aperto o rottura del cablaggio per la comunità.

Se si trovano codici ERRORE, contattare il servizio clienti. I numero di assistenza sono forniti in un documento separato.

Risoluzione dei problemi

In caso di problemi durante il funzionamento,fare riferimento alla tabella seguente. Se i problemi non possono essere risolti come indicato in Soluzione o se sono necessari pezzi di ricambio per l'auto-riparazione, contattare il centro di assistenza. I rispettivi numeri di assistenza sono indicatori nella schedà di garanzia fornita con quello prodotto. Si noti che l'auto-riparazione impropriaria può comportare pericoli e l'annullamento della garanzia e dovrebbe essere evitata, in caso di dubbio.

Problema Possibili cause	Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare alimentazione elettrica
	• La pressione dell'acqua è troppo Bassa	• Verificare che l'approv Vigionamento idrico sia stato collegato correttamente e che l'acqua sia stata aperta
	• Lo sportello della lavastoviglie non è stato chiuso correttamente	• Assicurarsi che lo sportello sia stato chiuso correttamente
L'acqua non viene pompata alla lavastoviglie	• Il tubo di scarico è piegato • Controllare il tubo di scarico
	• Il filtrò è otturato • Controllare il filtrò grossolano
	• Il lavandino della cucina è otturato	• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto
Schiuma nella vaschetta	• Detersivo inadatto • Utilizzato se solamente detersivi apposti per lavastoviglie
	• Riversamenti di brillantante • Pulire i riversamenti di brillantante
Schiuma all'interno • è stato utilizzato del detersivo con colorante	• Utilizzato solo detersivo alla colorante
Strato bianco sulla superficie interna	• Minerali d'acqua duri • Pulire regolarmente l'interno con una spugna umida

Italiano

Problema Possibili cause	Soluzione
Macchie di ruggine sulle posate	Le posate non sono resistenti alla corrosione	Non lavare quosti oggetti nella lavastoviglie
	Un programma non è stato avviato dopo il rifornimento del sale	Avviare sempre un programma rapido après aver aggiunto il sale
	Il coperchio dell'ammorbidente è lento	Controllare e avvitarlo
Rumore martellante nel telaio	Il braccio spruzzatore sbatte contro un oggetto nel cestello	Interrompere il programma e risistemare gli oggetti
Rumore metallico • Le stoviglie sono sparse nel telaio
Rumore martellante nei tubi dell'acqua	Causato dall'infallazione in loco o alla sezione trasversale della tubazione	Questo non influisce sul funzionamento della lavastoviglie
Le stoviglie non sono pulite	Stoviglie caricate in modo scorretto	Risistemare le stoviglie
	I bracci spruzzatori sono bloccati
	Detersivo insufficiente • Aggiungere più detersivo
	Il programma non è potente a sufficientia	Scegliere un altro programma
	Il filtrò è sporco o non è insertito correttamente	Pulire il filtrò e assicurarsi che sua inserito correttamente
Opacizzazione sulle stoviglie in vetro	Detersivo eccessivo • Usare mezzo detersivo e scegliere il ciclo più breve per pulire i bicchieri
Segni neri o grigi sulle stoviglie	Le stoviglie sono state graffiti da utensili in alluminio	Utilizzato un detergente abrasivo delicato
Detersivo residuo nell'scomparto per tazze	Il dosatore di detersivo è bloccato	Risistemare le stoviglie
Le stoviglie non si asciugano	Carico scorretto
	Il livello di brillantante è troppo basso	Aumentare il livello di brillantante
	Le stoviglie vengono risosse troppo presto	Non rimuovere le stoviglie subito dopo il lavaggio.

Dati tecnici

Consumo energetico 1760 - 2100 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0,4 - 10 bar (0,04 - 1 MPa)
Temperatura dell'acqua A freddo

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglia normalmente sporche. É il programma più efficente a tale scopo intermi di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacità indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descritto nei piani di carico delle presenti istruzioni. Un carico improprio può causare un lavaggio ineffiente delle stoviglie e possibili malfunzionamenti.
• Il prelimavaggio manuale delle stoviglie comporta un magiore consumo di acqua e di energia e viene sconsigliato.
• Il lavaggio delle stoviglia in una lavastoviglia domestica consumes generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglia domestica venga utilizzata secondo le istruzioni del produttore.
• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle corrispondenti delle presenti istruzioni.

• Osservare le informazioni sulla corretta installazione (incluso l'allineamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua fredda) contentute nelle presenti istruzioni.

• L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato comporta un aumento dell'inquinamento ambientale ed eventuali danni all'apparecchio.

• Prima di anni utilizzato, rimuovere tutti i corpi estranei alla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo

Pulizia e cura.

• Il controlledo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo

Pulizia e cura.
