MANUALE UTENTE KDW 6041 A BU Koenic

Istruzioni di sicurezza

• Questo prodotto può essere usato da bambini dagli 8 anni in su e se supervisionati oistruiti sull'uso del prodotto in modo sicuro e se in grado di comprendere i pericoli.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e a manutenzione non devono essere effettuali da bambini a meno che non siano di età superiore a 8 anni e controllati.
• Questo prodotto è stato progettato per il lavaggio di massimo 16 coperti.
• Lo sportello non deve essere lasciato in posizione aperta poiché potrebbe costituire un pericolo di inciampo.
• Seguire le istruzioni su come caricare la lavastoviglie. Attenzione! I coltelli e gli utensili con lame affiliate / punte acuminate vanno caricati nel cestello con le lame / punte rivolte verso il basso o collocati in posizione orizzontale.

Istruzioni di sicurezza

• Il prodotto è progettato per la preparazione di normali quantità in ambiente domestico, o ambienti simili non commerciali. Ambienti comparabili a quello domestico includono cucine per staff nei negozi, uffici, ambito agricolo o altre piccole attività o per l'uso da parte degli ospiti presso costruzioni bed & breakfast, piccoli hotel e strutture residenziali simili.
• La lavastoviglie ha delle aperture di ventilazione alla base. Queste aperture non devono essere ostruite da un tappeto.
• Se il cavo è danneggiato, è necessario farlo sostituire dal produttore o dall'assistenza o personale qualificato per evitare pericoli.
• Seguire le istruzioni nel capitolo Pulizia e cura.

Istruzioni di sicurezza

• Leggere con attenzione questo manuale dell'utente al primo utilizzato e consegnarlo col prodotto. Far attenzione alle avvertenze sul prodotto e in quello manuale d'uso, Contiene informazioni importanti per la sicurezza nonché relative all'uso e alla manutenzione del dispositivo.
• Usare il prodotto solo per lo scopo previsto e con gli accessori e componenti consigliati. L'uso improprio o funzionamento sbagliato possono determinare pericoli.
  Non lasciare mai l'apparecchio incustodito durante l'utilizzo.
  Non cercare per nessun motivo (ad es. danno al cavo, prodotto caduto, ecc.) di riparare il prodotto da solo. Per la manutenzione e riparazione, consultare un responsable autorizzato.
• Il voltaggio deve corrispondere alle informazioni presenti sull'etichetta del modello del prodotto.
• Evitare guasti del cavo di alimentazione causati da calpestamento o contatto con angoli taglienti.
• Conservare il dispositivo e il cavo di alimentazione lontano da fonti di calore come fornì, piastre e altri dispositivi/oggetti che producono calore.
• Tirare sempre la spina e non il cavo di alimentazione. Non tirare mai dal cavo.
• Scollegare il dispositivo se non in uso, prima di montare o smontare accessori e prima di pulirlo.
• Usare quello prodotto in ambienti chiusi e mai all'aperto.
• Questo apparecchio non è idoneo per uso commerciale. Esso è stato progettato solo per uso domestico.
• Seguire le istruzioni fornite per l'installazione.

• Questo prodotto va collegato alla rete idrica. Rispettare le pressioni minima e massima dell'acqua in ingresso, videere il capitolo Dati tecnici. Rispettare tutte le istruzioni sull'infallazione di tubi staccabili, utilizzato un tubo nuovo per l'infallazione. Non riutilizzato vecchi tubi.

• Importante! Prima dell'impiego verificare che il prodotto sia utilizzato. Il prodotto non verrà usato se在哪i o se lo si sospetta essere difettoso.

Congratulazioni!

Grazie per aver acquistato un prodotto KOENIC. Leggere quello manuale con attenzione e conservarlo per futura consulazione.

Uso previsto

Questo prodotto è destinato esclusivamente per la pulizia di piatti e posate lavabili in lavastoviglie o adatti per il lavaggio in lavastoviglie. Ogni altri uso può essere danni al prodotto o lezioni Questo prodotto è progettato esclusivamente per l'uso domestico e non è destinato all'uso commerciale. Imtron GmbH non si assume alcuna responsabilità in caso di danni al prodotto, alle cose o in caso di lesioni personali dovuti a usi inappropriati o improprii, o per usi del prodotto che non rispondono alle finalità indicate dal costrutto.

Prima messa in funzione

Rimuovere accuratamente il prodotto e gli
accessori alla confazione originale.
Si consiglia di conservare la confezione originale
per l'immagazzinamento. Se si desidera smaltire
la confezione originale, osservare le disposizioni
di legge applicabili. In caso di domande relative
al corretto smaltimento, contattare il centro
locale di gestione dei rifiuti.
Ispezionare i contenti della segna per
verificarne la completeness e l'eventuale
presenza di danni. Nel caso in cui il contento
sia incompleto o danneggiato, contattare
immediatamente il punto vendita.
Dopo il disimballaggio, fare riferimento al
capitolo sulla Pulizia e cura.

Garanzia e pesz di ricambio

Il periodo di garanzia del prodotto, nonché le condizioni di garanzia applicabili si trovano nel certificato di garanzia fornito con il prodotto. I pezzi di ricambio, elencati nella corrispondente direttiva sulla progettazione ecocompatibile, possono essere ottenuti contattando il centro assistenza clienti, per un periodo di almeno 7 anni, rispettovamente 10 anni.

Contenuo

1 x Lavastoviglie
1 x Manuale dell'utente
1 x Carta garanzia

Elenco dei componenti

A Pannello di controllo
A1 Pulsante avvio/pausa
A2 Pulsante di aperture automatica dello sportello
A3 Pulsante di ridardo dell'avvio
A4 Pulsante funzione opzionale F
A5 Pulsante di selezione zona risciacquo
A6 Pulsanti di selezione del programma<>
A7 Pulsante di accensione/spegnimento
A8 Visualizzazione del programma
A9 Indicatore dell'ammorbidente (sale)
A10 Indicatore del brillantante
A11 Indicatore della zona di risciacquo
A12 Display
A13 Indicatore del consumo di acqua
A14 Indicatore di consumo energetico
A15 Indicatore di funzione opzionale
B Maniglia
Sportello
Tubo flessibile per l'ingresso dell'acqua (premontato)
E Tubo per acque di scarico (premontato)
F Cavo di alimentazione con spina
6 Interno

G1 Braccio spruzzatore inferiore

G2 Uscita acqua con set di filtri

G3 Contenitore del sale

H Vano di riempimento

Vano detergente, pastiglie/polverere

H1 Copertura

H2 Vano per il lavaggio principale

H3 Chiusura

H4 Vano per il prelimavaggio

Vano per brillante

H5 Indicatore di livello

H6 Contenitore del brillantante

Luce
1 Braccio spruzzatore superiore
K Vassoio portaposate
Cestello superiore per stoviglie con braccio spruzzatore
Cestello inferiore per stoviglie

Accessori

Imbuto (non mostrato)

Set di installmente

Italiano

Installazione

Nota:

Quando si effettua il collegamento all'acqua potabile, verificare di collegare l'apparecchio tramite un dispositivo di protezione alla contaminazione dell'acqua causata da riflusso (secondo la norma DIN EN 1717). Si raccomanda che I-installazione, compresa l'alimentazione di acqua e I collegamenti elettrici, e le riparazioni siano effettuate da un tecnico qualificato.

Fig. La lavastoviglie deve essere installata in prossimita sufficiente di acqua, scarichi e collegamenti elettrici.

Attenzione

Dopo il disimballaggio aprire lo sportello e rimuovere tutte le protezioni per il trasporto dai cestelli e dai bracci spruzzatori. Assicurarsi che i bracci spruzzatori possano ruotare liberamente.

Nota:

Controllare il materiale di montaggio fornito, staffe, viti e nastro adesivo Velcro per attaccare il pannello decorativo, ecc.

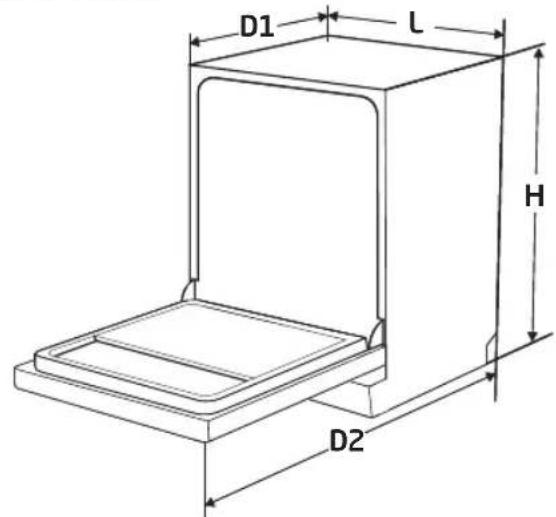

Osservare le dimensioni dell'installazione.

• Si consiglia un luogo vicino al lavandin o per consentire un collegamento più semplice della lavastoviglie al collegamento idrico e alsystema di scarico
• Sul retro di uno o di entrambi gli armadietti laterali, devono essere inserti degli incavi di dimensioni para a 80 × 100 mm per il collegamento idrico, del sistema di scarico ed elettrico (A).

Se la lavastoviglieiene installata in un angolo,deve essere lasciato uno spazio libero di almeno 50~mm tra lo sportello aperto e gli armadi nelle vicinanze.
Fissare il nastro di assorbimento condensa除去 il piano di lavoro. Assicurarsi che chiuda con il bordo anteriore del controsoffitto.

4 La lavastoviglie deve essere collegata allo scarico.

1. Il tubo è già collegato all'uscita dell'acqua di scarico. Tagliare le fascette eraddrizzare il tubo.
2. Collegare l'estremita ad un tubo di scarico (opzione A o B). Prerende in considerazione la massima altezza dell'uscita del tubo di scarico.

Nota:

Come accessorio opzionale è disponibile un supporto per il tubo.

5 Collegare l'ingresso dell'acqua al rubinetto dell'acqua corrente (3/4") utilizzando il tubo fornito e assicurarsi che venga fissato saldamente.

E' possibile collegare la lavastoviglie alla fornitura di acqua calda. Quando lo si fa assicurarsi che la temperatura max. non superi 60^ . Una temperatura più alta potrebbe comprometterne il risultato della pulizia.

Nota:

Se i tubi dell'acqua sono nuovi o non sono stati utilizzati per un lungo periodo di tempo, lasciar scorrere l'acqua per assicurarsi che sera e limpida e priva di impurity. In mancanza di questa precauzione, vi è il rischio che l'ingresso dell'acqua possa bloccarsi e danneggiare l'apparecchio.

6 Collegare la spina di alimentazione alla rete elettrica.

7 La lavastoviglie deve essere posizionata nella posizione di installmente in modo che sia del tutto in piano.

I supporti posteriori possono essere regolati in altezza ruotando la vite Phillips al centro (pos. A). Fare riferimento all'imagine accanto alla vite (SU: la parte posteriore viene sollevata, GIU: la parte posteriore viene abbassata).
- I piedini anteriori possono essere regolati ruotando a mano.
- Controllare il supporto orizzontale con una livella sulle superfici orizzontali o verticali all'interno della lavastoviglie e dello sportello.

Italiano

Posizione la lavastoviglie nella posizione finale.
9 La lavastoviglie deve essere fissata con delle viti nella posizione di montaggio.

I. Controsoffitto in legno: Inserire la staffa di montaggio in cima ai ritagli. Non avvitare la staffa di montaggio con il lato inferiore del controsoffitto.

II. Controsoffitto in pietra naturale:

Rimuovere la copertura in plastica delle pareti laterali della lavastoviglie (sportello aperto). Fissare la lavastoviglie lateralmente con le vitiattraverso le aperture degli armadi a sinistra e a destra della lavastoviglie.

Nota:

Prima di usare il prodotto per la prima volta, verificare che tutte le connessioni idrofile del prodotto siano correttamente sigillate e collegate ad entrambi di dispositivi e alle condotte idriche. Controllare tutte le connessioni periodicamente per evitare eventuali perdite.

Preparazione

Riempimento del contentatore del sale

Fig. 2 A seconda della direzza dell'acqua di casa (grado di direzza) utilizzare il sale supplementare (addolcitore).Rispettare sempre le istruzioni fornite con il sale.

• Togliere il cestello, poi svitare e togliere il tappo del contentatore del sale.
• Posizione are l'estremita dell'imbuto (in dotazione) nel foro e versare circa 0,6 kg di sale.
• Riempire il contentitore del sale con la quantità massima di acqua fino al bordo superiore. É normale che dal contentitore del sale fuoriesca una piccola quantità di acqua.

• Dopo aver riempito il contentatore, riavvitare il tappo in senso orario.

• Subito dopo il riempimento del sale nel suo contentatore, occorre avviare un programma di lavaggio (s suggerisce un programma rapido). In caso contrario il systema dei filtri, la pompa o altri importanti parti della macchina possono essere danneggiati dall'acqua salata con seguente perdita della garanzia.

Nota:

A seconda di quanto si scioglie il sale, la spia cui restare accesa anche后期i riempimento del contentatore.

Attenzione

Utilizzare solo sale specifico per lavastoviglie! Tutti gli altri tipi di sale non specifici per l'uso in lavastoviglie, in particolare il sale da cucina, posso nodeneggiare l'addolcitore dell'acqua. In caso di danni causati dall'utilizzo di un sale inadatto, il costruttore non fornisce alcuna garanzia né è responsabile per eventuali danni.
- Se vi sono fuoriuscite del sale, va eseguito un risciacquo o un programma rapido per eliminare il sale in effesso.
- Aggiungere il sale molto prima di iniziare uno dei programmi di lavaggio completeness. Questo impedirà la formazione di eventuali granelli di sale o acqua salata rimasti sul fondo della macchina per un corto periodo di tempo, il che può corrosione.
- Il contentitore del sale deve essere riempito solo quando si accende la spiadel sale nel pannello di controllo.

Italiano

Regolazione del consumo di sale

Fig. Attivare la modalità di impostazione: Accendere la lavastoviglia con l'interruttore di accensione/spegnimento e, entro 60 secondi, tenere premuto il tasto di selezione del programma >per circa 5 secondi. La macchina entrera nella modalità di impostazione, segnalata dalla spia s'ampeggiante. Regolare il livello di consumo di sale: Premere il tasto di selezione del programma >per selezionare l'impostazione corretta in base all'ambiente locale. L'impostazione sare visualizzata sul display.Seguire la tabella sottostante per trovare l'impostazione corretta.

Grado di durezza dell'acqua		Zione -Impresa	ne dello cicli di programma 3)	Consumo di sale g/ciclo
°dH1)	mmol/l2)
0-5 0-0,94 H1 - 0
6-11 1,0-2,0 H2 10 9
12-17 2,1-3,0 H3*		5 12
18-22 3,1-4,0 H4 3		20
23-34 4,1-6,0 H5 2		30
35-55 6,1-9,8 H6 1		60

Il prodotto uscira automaticamente.
dalla modalità di impostazione,
5secondi归来 l'ultima impostazione/
funzionamento dell'interruttore.

Nota:

1) Grado tedesco di misura della durezza dell'acqua
2) millimol, unità internazionale per la durezza dell'acqua
*impostazione di fabbrica
Contattare le autorità di gestione dell'acqua locali per informazioni sulla durezza del rifornimento idrico.

Aggiunta del detersivo

Fig.4 L'erogatore deve essere riempito prima dell'inizio di agli ciclo di lavaggio. Per la quantità corretta seguire le istruzioni fornite con il detersivo.

• Premere il fermo di rilascio e aprire il coperchio.
• Aggiungere sempre il detersivo poco prima dell'inizio di anni ciclo di lavaggio, altrimenti potrebbe inumidirsi e non dissolversi correttamente.
• Se le stoviglia sono molto sporche, posizionare una dose aggintiva di detersivo nell'incavo esterno del coperchio della camera del detersivo. Questo detersivo entra in azione durante la fase di prelimavaggio.

Si noti la differenza tra i due scomparti:

a) Scomparto del detersivo per il lavaggio principale.
b) Scomparto del detersivo per il ciclo di prelimavaggio.

Far scorrere il coperchio all'indietro finché non si blocca in posizione.

Nota:

Utilizzare solo detersivo specifico per lavastoviglie. Mantenere il detersivo fresco ed asciutto.

Riempire il serbatoio del brillantante

Fig.5 La lavastoviglie è progettata perutilizzare il brillante liquido che viene rilasciatodurante il risciacquo finale per evitare che l'acqua formi gobce sulle stoviglie.

• Premere la linguetta, capovolgere il coperchio e versare il brillantante nel dosatore fino alla marcatura MAX. Il volume del contentatore del brillantante è di circa 110ml .
• Capovolgere il coperchio verso il basso e chiuderlo in modo che scatti in posizione.

Nota:

Non riempire mai il dosatore del brillantante con altri sostanze (detergenti per lavastoviglie, detersivi liquidi). Questo danneggerebbe l'apparecchio.

Il brillante viene aggiunto automaticamente durante l'ultimo risciacquo, garantendo un'asciugatura alla macchie o strisciature.
Se il dosatore del brillantante è vuoto, la spia del brillantante si accende.

Regolare il dosaggio dell'ausilio al risciacquo

Il dosaggio può essere regolato in 6 livelli. Il livello predefinito è 3. Si consiglia di applicare但这a impostazione.

1. Chiudere lo sportello e accendere l'apparecchio con l'apposto interrottore.
2. Entro 60 secondi dall'accensione dell'apparecchio, tenere premuto il pulsante di selezione del programma > per 5 secondi, quando premere il pulsante del ritardo temporale dell'avvio per acceder alla modalità di impostazione. Il simbolo dell'indicatore del brillantante ampeggia.
3. Premere nuovamente il pulsante di selezione del programma>per selezionare l'impostazione giusta in base alle proprie abitudini di utilizzo. L'impostazione cambia nel seguente ordine: d3-d4 d5 d6 d1-d2 d3. Più alto è l'impostazione, maggiore è la quantità di brillantante utilizzato.
4. La modalità di impostazione termina 5 secondi dopo l'ultima impostazione,

Nota:

• Impostare il dosaggio ad un livello superiore, se persistono macchie sui piatti.
• Impostare il dosaggio ad un livello inferiori, se rimangono aloni o striature sulle stoviglie.

Caricamento del cestello della lavastoviglie

• Solo stoviglie pulite e posate lavabili in lavastoviglie o adatte per lavastoviglie. Seguire le istruzioni dei produttori.
• Raschiare eventuali avanzi di cibo. Ammorbidire i residui di bruciato nelle padelle. Non è necessario sciacquare le stoviglie sotto l'acqua corrente.

• Posizione are gli oggetti nella lavastoviglia nel modo seguente:

• Oggetti come tazze, bicchieri, pentole/ padelle, ecc. vanno a faccia in giu.

• Elementi curvi, o con rientranze, devono essere caricati di taglio in modo che l'acqua possa defluire.
• Tutti gli utensili vanno impilati in modo sicuro e alla possibilità di ribaltarsi.
• Tutti gli utensili vanno posizionati in modo che i bracci possano ruotare liberamente durante il lavaggio.
• Sistemare piccole stoviglie, vale a dire oggetti leggeri e delicati come piattini, tazze, bicchieri, recipienti da dessert ecc. nel cestello superiore
• Sistemare parti grandi e pesanti, come piatti, teglie, pentole, recipienti ecc. nel cestello inferiore.

Nota:

Gli oggetti molto piccoli non devono essere lavati in lavastoviglia in quanto potrebbero migliormente cadere fuori dal cestello.

Attenzione

I coltelli a lama lunga in posizione verticale rappresentano un potenziale pericolo.
Non lasciate che un oggetto tocchi il fondo.
- Caricare sempre gli utensili affiliati con la punta acuminata verso il basso!
Non sovraccaricare la lavastoviglie per non comprometterne il funzionamento.

Italiano

Regolazione del cestello superiore

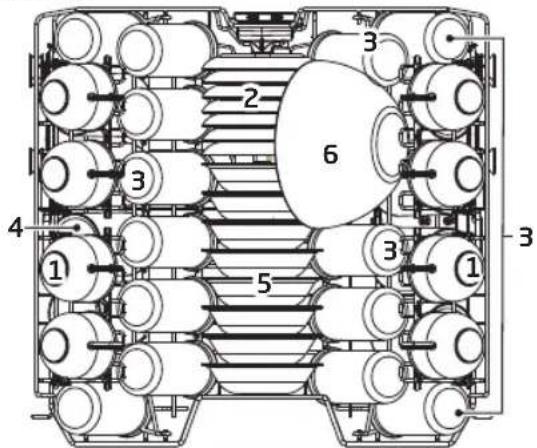

Fig. 6a Per garantire più spazio nel cestello superiore e inferiore come ad esempio per pezzi di stoviglie più alto, è possibile caricare il cestello superiore in 3 posizioni. Tirare il cestello superiore verso l'alto per sollevarlo. Premere le maniglie su entrambi i lati per abbassare il cestello.

1 Tazze	2 Piattini	3 Bicchieri
4 Tazze Ciotole per dolci	5	6 Contenitore in vetro
7 Piatti fondi Ciotole in melamina	8	9 Piatti per dolce
10 Piatti per dolce in melamina	11 Piatti piani	12 Pentolino
13 Pentola da forno	14 Piatto ovale

Fig. 6b Supporti aggiuntivi possono essere presenti nel cestello inferiore (l).

Vaschette aggriuntive possono essere situatesotto al cestello superiore (II).

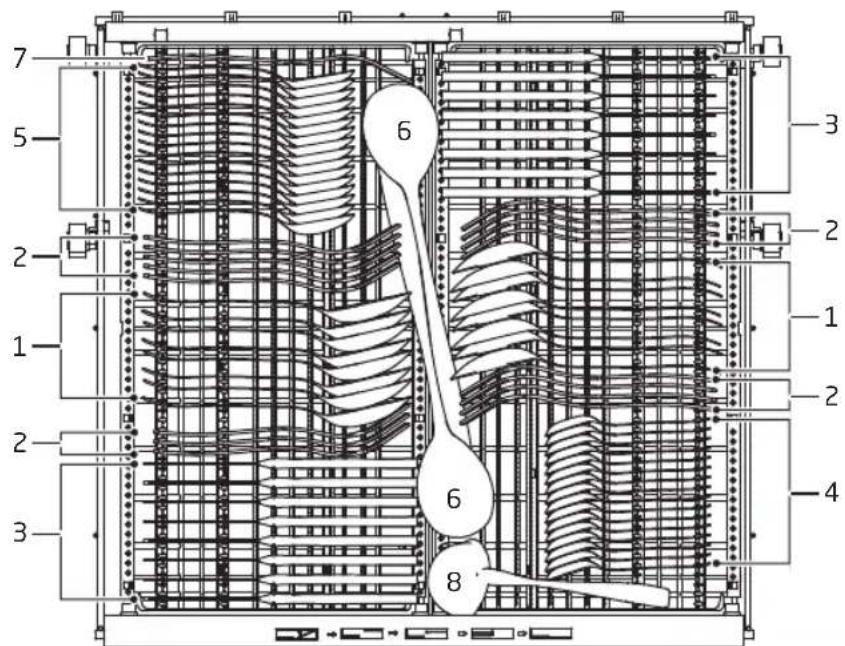

Fig. 7a Osservare lo schema per il posizionamento delle posate nell'apposto cestello. Vedere la tabella qui除去 per le denominazione delle parti.

1 Cucchiasi	2 Forchette	3 Coltelli	4 Cucchiaini da te
5 Cucchiaini per dolce	6 Opschepleps	7 Forchette di servizio	8 Mestolo

Fig. 7b La vaschetta per le posate è modulare e può essere regolata in base alle proprie esigenze

I. posizione standard, sinistra piatta, destra inclinata
II. entrambé le metà piane, metà destra rialzata
III. Iato sinistro piano, destro aperto, metà di destra spostata spostata a sinistra
IV. lato sinistro piano, destro aperto, meta destra rimossa

Italiano

Funzionamento

Lavaggio dei piatti

Fig. 8 Attenersi alle seguenti fasi per avviare il processo di lavaggio:

1.Prepare la lavastoviglie.Caricare il cestello della lavastoviglie.
2. Aggiungere il detersivo o l'ausilio al risciacquo. Accertarsi che il rubinetto dell'acqua/l'alimentazione dell'acqua sua aperto, che l'apparecchio sia collegato alla rete elettrica e che lo sportello sua chiuso correttamente.
3. Premere l'interrutto di accensione/ spegnimento per accendere la lavastoviglie.
4. Scegliere il programma, consultando il capitolo Tabella dei programmi.

Nota:

Se si utilizza un solo cestello, è possibile spegnere la zona di risciacquo inutilizzata. Premere il pulsante di selezione della zona di risciacquo per selezionare la zona di risciacquo desiderata. Rispettare gli indicatori.
Se non è stata disattivata l'apertura automatica dello sportello. Iasciugatura naturale è migliorata. Dopio il ciclo di lavaggio, lo sportello si起飞 automaticamente e possono fuoriuscire vapore e umidità. La spia corrispondente si accende. Questa funzione è disponibile come standard per tutti i programmi (tranne il prelavaggio e l'autopolizia) e più essere disattivata premendo il tasting corrispondente

Consumo di energia e acqua

Gli indicatori di consumo di energia e acqua mostrano il consumo energetico e idrico del programma impostato. Più barre vengono visualizzate, più alto è il consumo di energia o di acqua del programma selezionato.

Funzione speciale

Premendo il tastingo funzione F è possibile attivare o disattivare le seguenti funzioni:

Funzione turbo

Se lo si desidera, selezionare la funzione turbo per ridurre la durata di esecuzione dei programmi (non cui qu'essere selezionata con Auto e Prelavaggio).

Funzione extra asciutto

Se lo si desidera, selezionare la funzione extra asciutto se si voglioni ave piatti extra asciutti dopo il lavaggio (non cui essere selezionata con Auto, Funzione di autopulizia e Prelavaggio).

Lavaggio delle bottiglie

Se si desidera, selezionare la funzione di lavaggio delle bottiglie per lavare le bottiglie nel cestello superiore (selezionabile solo nei programmi Eco, Intensivo, Universale, Igiene, 90 min. e Vetro).

Risparmiare energia

Selezionare la funzione di risparmio energetico se le stoviglie da lavare sono poche (selezionabile solo nei programmi Eco, Intensivo, Universale, Igiene, 90 minuti, Vetro).

Bloccaggio tastiera

Con questa opzione è possibile bloccare i pulsanti del pannello di controllo (tranne il pulsante di accensione/ specnimento) in modo che i bambini non possano avviare accidentamente la lavastoviglie premendo i pulsanti del pannello di controllo. Per bloccare e sbloccare i pulsanti, tenere premuti contemporaneamente per 3 secondi il pulsante di ridardo dell'avvio e il pulsante di funzione opzionale F. Quando il blocco dei pulsanti è attenuato, il symbolo ci accende.

Funzione di lavaggio ridardato

Per avviare il processo di lavaggio in un'ora successiva, premere il pulsante timer Premere diverse volte il pulsante timer per stabilire di quante ore debba essere ridardato l'avvio. E possibile impostare un ritardo di 1-24 ore (in incrementi di 1 ora) dell'orario di avvio. Quindi premere il pulsante di avvio/pausa?Quando il tempo preimpostato è trascorso, la lavastoviglie avvia il ciclo di lavaggio.

1. Premere il pulsante per avviare il programma. Per arrestare il programma, premere nuovamente il pulsante

Al termine del ciclo di lavaggio, il cicalino della lavastoviglie sua per 8 secondi, poi si arresta.

• Spegnere l'apparecchio con il pulsante di accensione/ specnimento e chiudere l'alimentazione dell'acqua.
• Se necessario, après lo sportello della lavastoviglie.

Avverenza

É pericoloso après lo sportello Amonge è in corso un processo, perché l'accua calda potrebbe provocare uszioni.

• Attendere quale minuto prima di scaricare la lavastoviglie per non maneggiare i piatti e gli utensili nelle sono ancorta caldi. Inoltre, si asciugheranno meglio.
  -Scaricare la lavastoviglie.

Modifica del programma di lavaggio

E possibile modificare il programma di lavaggio quando la lavastoviglie è in funzione solo da peu tempo. Diversamente, è possibile che il detersivo sia più stato rilasciato e che l'apparecchio abbia più scaricato l'acqua di lavaggio.

• Premere il pulsante : la macchina commuta sulla modalità stand-by.
• Premere il pulsante di selezione del programma >per più di 3 secondi per annullare il processo di risciacquo. Cambiare il programma premendo il pulsante di selezione del programma
• Premere nuovamente il pulsante per continuare il processo di lavaggio.

Nota:

Se si après lo sportello什么意思 è in corso un processo, la macchina entra in pausa. Quando si chiude lo sportello, la macchina continua a funzionare dopo 10 secondi.

Italiano

Messa in pausa del ciclo di lavaggio

Se si dimentica di inserire un piatto, si può mettere in pausa il programma eaggiungerlo, ma accertarsi che lo scomparto del detersivo non si si è aperto.

1. Premere il pulsante mettere in pausa la lavastoviglie.
2. Una volta che i bracci irroratori si sono arrestati, si cui apriere lo sportello.
3. Aggiungere piatti dimenticati.
4. Premere il pulsante r continuare ilprocesso di lavaggio.

Raccomandazioni sul tipo del detersivo

Tenere conto delle seguenti note per migliorare il risultato della pulizia, riducendo al contempo il consumo energetico e l'impatto ambientale:

• Dosare il detersivo e il sale in base alle raccomandazioni / prescrizioni del fornitore, tenendoiconto della massa e del livello di sporco dei piatti.
  Non mescolare tra loro detersivi / sali diversi.
  Non usare detersivi a base di solventi o ingredienti corrosivi
  Evitare il sovradosaggio.

Avverenza

L'errato dosaggio di detersivi, sali o altri additivi potrebbe danneggiare il prodotto.

Funzione di aperture automatica sportello

• La funzione di apertura automatica sportello, cui è stata stata avviata.
• A tale scopo, premere il pulsante.

Funzione di autopulizia

Premere contemporaneamente il pulsante per 3 secondi per selezionare o annullare questo programma.

Scarico dell'acqua

La lavastoviglie ha un serbatoio che contiene l'acqua. A una temperatura interna inferiore a 0^ , l'acqua nel serbatoio può congelare. Pertanto, si sconsiglia di far funzionare la lavastoviglie quando la temperatura interna è inferiore a 0^ .

Si consiglia di svuotare l'acqua nel serbatoio quando I'ambiente è molto gli 0 °C per evitare il congelamento della macchina. Quando si chiude la porta, premere a lungo il tasto >e il tasto funzione F per 3 secondi, quandi accedere alla funzione di drenaggio. Tutte le spie del programma sono accese e lo schermo visualizza -per passare allo stato di drenaggio. L'acqua nel serbatoio viene scaricata in 4 minuti.

Se lo sportello viene aperto durante il processo di drenaggio, la macchina sospende il drenaggio e continua a drenare dopo la chiusura dello sportello.

Fig. 9 Tabella dei programmi

La tabella segunte molto quali sono i programmi migliorari da utilizzare per diversi livelli di residui di cibo sulle stoviglia e quanto detersivo è necessario. Inoltre vengonoamente le informazioni sui programmi.

Programma	Informazioni e scopo	Descrizione del ciclo di lavoro	Detersi-vo Pre/Princ	Durata(min)	Cons.energetico(Kwh)	Cons. di acqua(I)	Bril-lan-tante
ECO(*EN60436)	Questo è il programma standard, è adatto per pulire stoviglie normalmente sporche ed è il pro-gramma più efficente in termini di consumo energetico e idrico per quel tipo di stoviglie.	Lavaggio a 45 °CRisciacquoRisciacquo a 40 °ACsiugatura	24	280 0	559	9,0	★
Aroma-tico	Per carichi da normali a pesanti P	elavaggio a 45 °CLavaggio a 55-65 °CRisciacquoRisciacquo Risciacquo a 50-65 °ACsiugatura	5+19	105-179	0,930-1,470	10,3-17,0	★
Intensivo	Per stoviglie molto sporche, pentole很正常amente sporche, padelle, piatti, ecc. con sporco secco.	Prelavaggio a 45 °CLavaggio a 60 °CRisciacquoRisciacquo a 50 °CRisciacquo a 60-65 °ACsiugatura	5+19	155-165	1,390-1,460	15,5	★
Universale	Per carichi normalmente sporchi come pentole, piatti, bicchieri e padelle molto sporche.	Prelavaggio a 45 °CLavaggio a 55 °CRisciacquoRisciacquo a 60-65 °ACsiugatura	5+19	130-140	1,175-1,250	13,5	★
Igiene	Adatto a tutti i tipi di stoviglie e livelli di sporco, offre la temperature di lavaggio più elevata per la disinfezione delle stoviglie.	Prelavaggio a 45 °CLavaggio a 72 °CRisciacquoRisciacquo a 50 °CRisciacquo a 60-65 °ACsiugatura	5+19	165-175	1,650-1,720	16,0	★
90 min.	Per carichi leggermente sporchi che non hanno bisogno di una grande efficienza di asciugatura.	Lavaggio a 55 °CRisciacquoRisciacquo a 55-60 °ACsiugatura	5+19	90-100	0,810-0,865	9,0	★
Bicchieri	Un lavaggio più breve per carichi molto sporchi e per lavaggi rapiidi.	Prelavaggio a 40 °CLavaggio a 50 °CRisciacquoRisciacquoRisciacquo a 55-60 °ACsiugatura	5+19	99-110	0,825-0,900	11,5	★
Prelavag-gio	Cilio di prelavaggio per rimuove re lo sporco dalle stoviglie per un successivo ciclo di lavaggio	Prelavaggio	-	15	0,020 3,5	-	-
Autopu-lizia	Pulizia efficace della lavastovi-glie stessa.	Lavaggio a 70 °CRisciacquoRisciacquo a 65-72 °ACsiugatura	20	130-140	1,245-1,320	12,0	★

: E possibl eutilizzare brillantante.

Nota:

^ ECO: Questo programma è adatto alla pulizia di stoviglie normalmente sporche e per tale scopo è il programma più efficente in termini di consumo combinato di energia e di acqua. Viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.

Note: i valori indicati per i programmi diversi dal programma ECO sono solo indicativi.

Italiano

Pulizia e manutenzione

Attenzione

• Durante la pulizia, non usare mai solventi o materiali abrasivi, spazzole metalliche, oggetti metallici o taglienti. I solventi sono pericolosi alla salute umana e possono attaccare le parti in plastica, quando i meccanismi di pulizia e gli utensili potrebbero graffiare la superficie.
• Pulire le superfici esterne del dispositivo con un panno umido e quindi asciugarle completamente. Far attenzione a non far entrare acqua all'interno del prodotto (ad esempio,attraverso l'interrottore).
• Pulire il bordo intorno allo sportello solo con un panno morbido, caldo e umido. Per evitare che penetr acqua nella serratura e nei componenti elettrici, non utilizzato alcun detergente spray.

Smontare e pulire il filtro con la seguente procedura:

• Ruotare il tappo del filtrro (filtrro C) in senso antiorario e togliere l'intero gruppo del filtrro.
• Estrarre il filtro B. Premere insieme le due meta del filtro C ed estrarre quest'ultimo dal filtro principale A.
• Lavare i filtri sotto acqua corrente e rimuovere eventuali residui e corpi estranei.
• Il riasemblaggio va effettuato in ordine inverso. Assicurarsi che il sistema di filtraggio sia installato correttamente.

Attenzione

Non usare la lavastoviglie con il sistema filtrante non installato.

Pulizia del gruppo filtering

Il filtrlo impedisce che resti di cibo di grande dimensioni o altri oggetti penetrino all'interno della pompa. Ispezionare i filtri per verificare la presenza di blocchi dopo agli utilizzo della lavastoviglie.

Fig. 10 Ilsystemafiltrante e costituito da un filtro a grana grossa,unfiltropiatto (filtrop Principale)e un micro filtro (filtrofine).

• Filtro Principale A: Alimenti e particelle intrappolati da quello filtrò vengono polverizzati da un getto speciale del braccio e lavati via.
• Filtro fine B: Questo filtro trattiene residui di sporco e cibo nella zona del pozzetto e impedisce che si depositino sulle stoviglie durante il ciclo di lavaggio.
• Filtrato a grana grossa C: Oggetti piu grandi, come pezioni di ossa o di vetro che potrebbero bloccare lo scarico vengono intrappolati nel filtro a grana grossa. Per rimuovere gli elementi catturati dal filtrto, premere delicatamente il tazzo sulla parte superiore di quello filtro e sollevarla.

De Pulizia dei bracci irroratori

Fig. 11 I bracci irroratori sono disponibili smontabili per la pulizia periodica degli ugelli, allo scopo di evitare possibili intasamenti.

• Afferrare il braccio nel mezzo e tirarlo.
  verso l'alto per rimuoverlo.
• Lavare i bracci sotto un getto di acqua corrente.
• Reinserirli accuratamente nella loro sede e assicurarsi che siano installati correttamente e possono girare liberamente.

Rimozione del calcare

La rimozione del calcare non è necessaria se il detersivo viene dosato in modo corretto. Se si desidera rimuovere il calcare dal tamburo, procedere secondo le istruzioni del produttore del decalcificante. É possibile ottenere decalcificanti adatti pressi i rivenditori.

Codici di erre

Codice	Significato Possibili cause
E1	Ingresso dell'acqua più lento	Il rubinetto non è apertoL'ingresso di acqua è limitatola La pressione dell'acqua è troppo Bassa
E3	La temperature richiesta non viene raggiunta.	Malfunzionamento dell'elementoriscaldante.
E4	Troppo pieno	Alcuni componenti della lavastoviglia perdono
E8	Errore di orientamento della valvola di distribuzione	Circuito aperto o rottura della valvola di distribuzione
Ed	Comunicazione fallita tra il PCB principale e il PCB del display.	Circuito aperto o rottura del cablaggio per la comunità.
EC	Errone nelsystema di controllo del lavaggio Guasto	PCB o motore
L4	Guasto del motore Guasto del motore

Se si trovano codici ERRORE, contattare il servizio clienti. I numero di assistenza sono forniti in un documento separato.

Risoluzione dei problemi

In caso di problemi durante il funzionamento,fare riferimento alla tabella seguente. Se i problemi non possono essere risolti come indicato in Soluzione o se sono necessari pezzi di ricambio per l'auto-riparazione, contattare il centro di assistenza. I rispetti numeri di assistenza sono indicatori nella schedà di garanzia fornita con questo prodotto. Si noti che l'auto-riparazione impropriaria più comportare pericoli e l'annullamento della garanzia e dovrebbe essere evitata, in caso di dubbio.

Problema Possibili	li cause Soluzione
Il prodotto non funziona	• Alimentazione interrotta • Controllare alimentazione elettrica
	• La pressione dell'accua è troppo Bassa	• Verificare che l'approv Vigionamento idrico sia stato collegato correttamente e che l'accua sia stata aperta
	• Lo sportello della lavastoviglie non è stato chiuso correttamente	• Assicurarsi che lo sportello sia stato chiuso correttamente
L'accua non viene pompata alla lavastoviglie	• Il tubo di scarico è piegato • Controllare il tubo di scarico
	• Il filtrò è otturato • Controllare il filtrò grossolano
	• Il lavandino della cucina è otturato	• Assicurarsi che il lavandino della cucina scarichi bene oppure contattare il servizio assistenza per aiuto
Schiuma nella vaschetta	• Detersivo inadatto • Utilizzato solamente detersivi apposti per lavastoviglie
	• Riversamenti di brillantante • Pulire i riversamenti di brillantante
Schiuma nella vaschetta interna	• è stato utilizzato del detersivo con colorante	• Utilizzato solo detersivo alla colorante

Italiano

Problema Possibili cause Soluzione
Strato bianco sulla superficie interna	• Minerali d'accu duri • Pulire regolamente l'interno con una spugna umida
Macchie di ruggine sulle posate	• Le posate non sono resistenti alla corrosione	• Non lavare questi oggetti nella lavastoviglie
	• Un programma non è stato avviato dopo il rifornimento del sale	• Avviare sempre un programma rapido dopo aver aggiunto il sale
	• Il coperchio dell'ammorbidente è lento	• Controllare e avvitarlo
Rumore martellante nel telaio	• Il braccio spruzzatore sbatte contro un oggetto nel cestello	• Interrompere il programma e risistemare gli oggetti
Rumore metallico	Le stoviglie sono sparse nel telaio
Rumore martellante nei tubi dell'acqua	• Causato dall'infallazione in loco o alla sezione trasversale della tubazione	• Questo non influsce sul funzionamento della lavastoviglie
Le stoviglie non sono pulite	• Stoviglie caricate in modo scorretto	• Risistemare le stoviglie
	• I bracci spruzzatori sono bloccati
	• Detersivo insufficiente • Aggiungere più detersivo
	• Il programma non è potente a sufficientia	• Scegliere un'altro programma
	• Il filtrò è sporco o non è inserito correttamente	• Pulire il filtrò e assicurarsi che sua inserito correttamente
Opacizzazione sulle stoviglie in vetro	• Detersivo eccessivo • Usare meno detersivo e scegliere il ciclo più breve per pulire i bicchieri
Segni neri o grigi sulle stoviglie	• Le stoviglie sono state graffiti da utensili in alluminio	• Utilizzato un detergente abrasivo delicato
Detersivo residuo nelle scomparto per tazze	• Le tazze di detersivo sono bloccate	• Risistemare le stoviglie
Le stoviglie non si asciugano	• Carico scorretto
	• Il livello di brillantante è troppo basso	• Aumentare il livello di brillantante
	• Le stoviglie vengono rimoso troppo presto	• Non rimuovere le stoviglie subito durante il lavaggio.

Dati tecnici

Consumo energetico 1828 - 2158 W
Tensione / nominale 220 - 240 V ~ 50 Hz
Pressione idrica (pressione di flusso) 0,4	- 10 bar (0,04 - 1 MPa)
Temperatura dell'acqua Fredda e calda (max, 60°C)

Dimensione

Altezza (H) 815 mm
Larghezza (L) 598 mm
Profondità (D1)	570 mm (con la porta chiusa)
Profondità (D2)	1185 mm (con porta aperta a 90°)

Note relative al consumo energetico e idrico della lavastoviglie

• Il programma eco è adatto per la pulizia di stoviglia normalmente sporche. É il programma più efficente a tale scopo interimi di consumo combinato di energia e di acqua e viene utilizzato per valutare la conformità alla legislazione UE sulla progettazione ecocompatibile.
• Caricando la lavastoviglie domestica fino alla capacità indicata dal produttore, è possibile risparmiare energia e acqua. Disporre le stoviglie correttamente come descripto nei piani di carico delle presenti istruzioni. Un carico improprio può causare un lavaggio

inefficiente delle stoviglie e possibili malfunzionamenti.

• Il prelimavaggio manuale delle stoviglie comporta un maggiore consumo di acqua e di energia e viene sconsigliato.
• Il lavaggio delle stoviglie in una lavastoviglia domestica consuma generalmente meno energia e meno acqua rispetto al lavaggio a mano, a condizione che la lavastoviglia domestica venga utilizzata secondo le istruzioni del produttore.
• I valori per la durata del programma e il consumo di energia e di acqua di tutti i programmi che includono un ciclo di funzionamento sono riportati nelle tabelle corrispondenti delle presenti istruzioni.
• Osservare le informazioni sulla corretta installazione (incluso l'allenamento orizzontale, il collegamento all'alimentazione elettrica, i collegamenti dell'acqua fredda)icontunate nelle presenti istruzioni.
• L'uso di detersivi, sale e altri additivi deve essere effettuato correttamente. Un dosaggio errato comporta un aumento dell'inquinamento ambientale ed eventuali danni all'apparecchio.
• Prima di agli utilizzato, rimuovere tutti i corpi estranei alla lavastoviglie.
• La pulizia regolare e il rispetto degli intervalli di pulizia ottimali e delle misure per evitare depositi di calcare sono particolarmente importanti. Fare riferimento al capitolo

Pulizia e cura.

• Il controlo regolare dei filtri e gli intervalli di pulizia ottimali sono particolarmente importanti. Fare riferimento al capitolo

Pulizia e cura.

Nederlands
