BEDIENUNGSANLEITUNG KDW 6041 A BU Koenic

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen haben.
• Kinder)dürfen nicht mit dem Produkt spielen.
• Reinigung und die Benutzerwartung)durfen nicht durch Kinder vorgenommen werden, es sei dann, sie werden beaufsichtigt.
• Das Gerät ist für das Spälen von maximal 16 Maßgedecken vorgesehen.
  Die Türarf nicht in der geöffneten Stellung belassen werden, da dies eine Verletzungsgefahr darstellt.
• Beachten Sie die Anweisungen zum Beladen der Geschirrspulmaschine.

Warning! Messer und andere Gebrauchsgegenstande mit scharfen Klingen/Spitzen müssen mit der Klinge/Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

Deutsch

Sicherheitshinweise

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterkuchen von Läden, Büros sowie die Nutzung durch Fälle von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.
• These Geschirrspulmaschine verfügbar über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen)dürfen nicht verstopft werden (bspw. durch Teppichboden).
• Wenn die Netzanschlussleitung these Gerätes beschädigt wurde, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Beachten Sie das Kapitel Reinigung und Pflege.

Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthalt wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
• Verwenden Sie das Produkt nur zweckbestimmt und mit den vom Hersteller empfohlenen Zubehörteilen und Componenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.
• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Reparieren Sie das Produkt auf keinen Fall selbst (z.B. wenn das Netzkabel beschädigt ist oder das Produkt, bspw. während des Einbaus, fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführren.
  Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.
• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produktten, fern.
• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.

• Ziehen Sie den Netzstecker ...

• wenn das Produkt nicht benutzt wird,
  -imFallevonStorungen,

• bevor Sie Zubehör anbringen oder entfernen,

• vor der Reinigung des Produktes.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

• Beachten Sie alle Hinweise zur Installation.

• Beachten Sie bei dem Anschluss an die Wasserversorgung den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze)dürfen nicht wiederverwendet werden.
  Wichtig! Vergewissern Sie sich vor dem Gebrauch, dass sich das Produkt in einem einwandfrei funktionsfähigen Zustand befindet. Das Produktarf nicht verwendet werden, wenn es Anzeichen von Beschädigungen aufweist oder wenn der Verdacht besteht, dass es defekt ist.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben.itte lessen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie fur späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäß, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entferen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfieht sich, die Originalverpackung für späteres Verstauen aufzubewahren. Mocht den Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, Fragen Sie bei ihrer ortlichen Behörde nach. Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Soltte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein,kontaktieren Sie umgehend ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmer Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung aufgeführt sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die jeweiligen Rufnummern finden sie in der beiliegenden Garantiekarte.

Lieferumfang

1xGeschirrspuler
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld

Al Start/Pause-Taste
A2 Taste Automatische Türoeffnung
A3 Startzeitverzögerungstaste
A4 Zusatzfunktionstaste F
A5 Spülzonenwahltaste
A6 Programmwahltasten<>
A7 Ein-/Aus-Schalter
A8 Programmanzeige
A9 Anzeige fur Spezialsalz
A10 Anzeige fur Klarspuler
A11 Spulzonenanzeige
A12 Display
A13 Wasserverbrauchsanzeige
A14 Stromverbrauchsanzeige
A15 Zusatzfunktionsanzeige

Griffmulde
C TUR
D Schlauch für Wasseranschluss (vormontiert)
Abwasserschlauch (vormontiert)
FNetzkabel mit Netzstecker

G Innenraum

G1 Unterer SpruHarm
G2 Wasserabfluss mit Filtrereinsatz
G3 Salztank

Einfullkammer

Geschirrpulmittel-Tab/Pulver-Fach

H1 Abdeckung
H2 Fach für Hauptspülgang
H3 Entriegelung
H4 Fach für Vorsprülung

Klarspulfach

H5 Einfüllöffnung mit MAX-Markierung

H6 Klarspulertank

Licht
Oberer SpruHarm
K Besteckablage
Oberer Korb mit SpruHarm
M Unterer Korb

Zubehörteile

Einfülltrichter (nicht abgebildet)

Montageset

Deutsch

Installation

Hinweis:

Achten Sie beim Anschluss an das Trinkwasser daraufuf, dass Sie das Gerät mit einer Sicherheitsvorrichtung gegen Trinkwasserverunreinigung durch Rückfluss (nach DIN EN 1717) anschließen. Wir empfehlen, die Installation, einschließlich des Wasser- und Elektroanschlusses, sowie Reparaturen von einem qualifizierten Fachmann durchführten zu halten.

Abb.1 Der Geschirrspuler muss in ausreichender Nae eines geeigneten Wasser-, Abwasser- und Elektroanschlusses installiert werden.

Achtung

Öffnen Sie nach dem Auspacken die Tur und entfern den Sie alle Transportsicherungen. Stellen Sie safer, dass sich die Sprüharme frei drehen können.

Hinweis:

Beachten Sie das beiliegende Montagematerial, Winkel, Schrauben und Klettband zur Befestigung der Dekorplatte, usw.

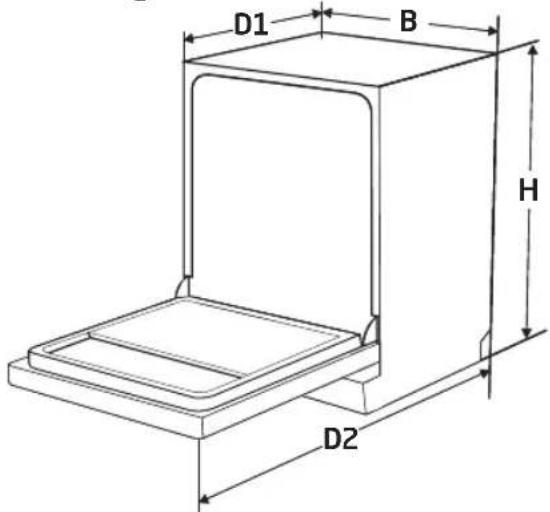

1 Beachten Sie die EinbaumaBe.

• Ein Standort in der Höhe der Spüle wird empfohlen um den Geschirrspüler einfacher an Wasser- und Abwasseranschluss anschließen zu können.
• An der Rückseite einer oder beider seitlichen Kuchenschränke müssen Aussparungen der Höhe 80 × 100 mm für Wasser-, Abwasser- und Elektroanschluss angebracht werden (A).

2 Wird der Geschirrspuler in einer Ecke aufgestellt, muss ein freihtlicher Mindestabstand von 50 mm zwischen offener Tur und umliegenden Schrankene eingehalten werden.

3 Bringen Sie den Kondensationsstreifen unter der Arbeitsplatte an. Stellen Siesser, dass er mit der Vorderkante der Arbeitsplatte abschiedt.

4 Der Geschirrspüler muss an einen Abfluss angeschlossen werden.

1. Der Abflussschlauch ist bereits fest am Abwasseranschluss des Geräts montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
2. SchlieBen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Hohe des Schlauchendes. Stellen Sie sicher, dass der Schlauch korrekt an das Abflussrohr angeschlossen und abgedachtet ist.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehor erhältlich.

SchlieBen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem an (3 / 4^ ) und stellen Sie safer, dass alles korrekt und fest angeschlossen ist. Es ist möglich, den Geschirrspul er eine Warmwasserleitung anzuschlieBen.itte stellen Sie in thisem Fall safer, dass die Wassertemperatur 60^ nicht überschreitet. Höhere Temperaturen konnen das Spulergebnis beeinträchtigen.

Hinweis:

Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lessen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

6 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Deutsch

Der Geschirrspuler muss in Einbauage nivelliert werden sodass er absolut waagerecht steht.

• Der früherer Standfuß kann durch Drehenden mittleren Kreuzschlitzschraube (Pos. A) in der Höhe verstellt werden. Beachten Sie dazu die Abbildung neben der Schraube (UP: Hinterseite wird angehoben, DOWN: Hinterseite wird abgesenkt).
  Die vorderen StandfuBe konnen durch Verdrehen von Hand verstellt werden.
• Überprüfen Sie den waagerechten Stand durch Anlagen einer Wasserwaage auf waagerechten oder senkrechten Flächen im Innenaum des Geschirrspüler und dessen Tür.

Bringen Sie den Geschirrspüler in Position.
9 Der Geschirrspüler muss in Einbaulage verschraubt werden. Dazu bestehen zwei möglichkeiten:

I. Holzarbeitsplatte: Stecken Sie die Montagewinkel oben auf die Aussparungen. Verschrauben Sie die Montagewinkel nun mit der Unterseite der Arbeitsplatte.

II. Natursteinarbeitsplatte: Entfernen Sie (bei geöffneter Tur) die Kunststoffkappen in den Seitenwänden. Verschrauben Sie den Geschirrspul er seitlich durch die Öffnungen mit den Schranken links und rechts des Geschirrspulers.

Hinweis:

Stellen Sie vor der ersten Inbetriebnahme sichere, dass alle wasserfuhrenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedachtet sind. Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um möglich leckagen zu vermeiden.

Vorbereitung

Salztank mit Salz befüllen

Abb. Abhängig von der Härte Ihr's Leitungswassers (Wasserhärte) ⇒ Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der Verpackung des Spezialsalzes.

• Entfernen Sie den Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.
• Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und fällen Sie ca. 0,6 kg Salz ein.
• Füllen Sie die maximale Menge Wasser bis zur Oberkante in den Salztank. Es ist normal wenn darauf etwas Wasser aus dem Salztrank austritt.
• Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen sicher, dass sie fest sitzt.
• Starten Sie nach dem Befüllen mit Salz immer einen Spülgang (ein kurzes Programm wird empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch Salzwasser beschädigt werden, wodurch auch die Garantie erlischt.

Hinweis:

Je nach dem wie vollständig sich das Salz auflost, kann die Salzwarnlamperiotz gefülltem Salztank weiterhin leuchten.

Achtung

• Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, insbesondere Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden welche durch ungeeignetes Salz hervorgerufen werden erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entwickelte Schäden.
• Wenn Salz verschüttet wurde starten Sie einen Schnellspulgang um Salzspuren zu entfern.
• Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, für evtl. langere Zeit auf der Oberfläche verbleiben, was Rost verursachen können.
• Der Salztankarf nur aufgefuilt werden wenn die Salzwarnlampe beginnnt zu leuchten.

Salzmenge einstellen

Abb. 3 Einstellmodus aktivieren: Schalten Sie das Gerät mit dem Ein-/Ausschalter ein und halten Sie innerhalb von 60 Sekunden die Programmtaste für ca. 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte angezeigt wird.

Salzverbrauch einstellen: Drucken Sie jeweils kurz die Taste 30 min, um die korrekte Salzmenge einzustellen. Die Einstellung wird im Display angezeigt. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung.

Wasserhärte (Grad) Einstel- lung		Regenera- tion nach n Programmzy- klen 3)	Salzver- brauch g/Zyklus
°dH °)	mmol/l °)
0-5 0	0,94 H1	0
6-11 1	0,2,0 H2	10 9
12-17 2	1,3,0 H3* 5 12
18-22 3	1,4,0 H4		3 20
23-34 4	1,6,0 H5		2 30
35-55 6	1,9,8 H6		1 60

Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung beendet.

Hinweis:

13 Grad deutscher Härte (°dH)
2) Millimol, internationale Einheit für Wasserhärte
* Werkseinstellung Kontaktieren Sie ihre zuständige Wasserversorgung um die bei ihren vorhandene Wasserhärte zu erfahren.

Deutsch

Geschirrpulpulver oder -tabs einfullen

Abb.4 Das Geschirrspulmittelfach muss vor jeder Spulgang neu aufgefüllt werden. Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspulmittels.

• Drücken Sie die Entriebelung und öffnen Sie den Deckel.
• Füllen Sie das Geschirrspulmittel (Pulver oder Tabs) erst unmittelbar vor dem Spulvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten können.
• Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in die äußere Mulde des Deckels. Diese Geschirrspulmittel wird dann schon während des Vorsprülsen zugegeben.

Beachten Sie die Unterschiede beider Facher:

a) Spulmittelfach für Hauptspülgang
b) Spulmittelfach für Vorsprülen

• Schieben Sie den Deckel zu, sodass er einrastet.

Hinweis:

Benutzen Sie nur spezielles Geschirrspulmittel welches für die Verwendung in Geschirrspulmaschinen vorgesehen ist. Halten Sie das Geschirrspulmittel frisch und trocken.

Klarspuler auüllen

Abb. 5 Ihr Geschirrspulier ist für den Gebrauch mit flüssigen Klarspulern vorgesehen. Diese wird im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.

• Drücken Sie auf die Lasche, Klappen Sie den Deckel nach oben und fullen Sie solange Klarspuler in den Tank bis die MAX-Markierung erreicht ist. Die max. Kapazität des Tanks beträgt ca. 110 ml.
  Zum Schlieben des Tanks klappen und drucken Sie den Deckel nach unten, sodass er einrastet.

Hinweis:

Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z. B. Geschirrspulmittel oder Flüssigseife), da dadurch das Gerät beschädigt werden können.

• Der Klarsprüfer wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, dass während des Trocknens keine Kalkflecken oder Streifen entstehen.
• Wenn der Klarsprüiertank leer ist, leuchtet Anzeige für Klarsprüfer auf.

Dosiermenge für Klarsprüler einstellen

Die Dosiermenge ist in 6 Stufen einstellbar. Werkseite ist die Stufe 3 eingestellt. Diese Einstellung ist eine Empfehlung.

1. SchlieBen Sie die Tur und schalten Sie das Gerät mit dem Ein/Aus-Schalter ein.
2. Innerhalb von 60 Sekunden nach dem Sie das Gerä eingeschaltet haben, drücken und halten Sie die Programmtaste> für 5 Sekunden und drücken Sie dann die Startzeitverzögerungstaste, um den Einstellmodus aufzurufen. Die Klarsprüanzeige klinkt.
3. Drücken Sie die Programmtaste erneut, um die richtige Einstellung entsprechend ihren Nutzungsgewohnheiten auszuwahlen. Die Einstellungändert sich in der folgenden Reihenfolge: d3->d4-> d5->d6->d1->d2->d3. Je hörher die Einstellung,esto mehr Klarspüler wird verbraucht.
4. Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung beendet.

Hinweis:

• Dosiermenge hoher einstellen, wenn Flecken auf dem Geschirr zusückbleiben.
• Dosiermenge niedriger stellen, wenn Wolken oder Schlieren auf dem Geschirn zusückbleiben.

Geschirrkorb auffullen

• Reinigen Sie im Geschirrspulern nur geschirrspulerfestes oder -geeignetes Geschirr und Besteck.
• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste z.B. in Bratpfaffen an. Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.

• Beladen Sie den Geschirrspüller folgendermaßen mit Geschirr und Besteck:

• Teile wie Tassen, Glaser, Topfe/Pfannen mit der Öffnung nach unten, sodass Wasser heraus laufen kann.

• Gebogene oder mit Vertiefungen versehene Teile laden sie schrag damit Wasser ablaufen kann.
• Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.
• Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.
• Ordnen Sie in den Oberkorb keine, leichte und empfindliche Teile, wie Untertassen, Tassen, Glaser, Dessertschalen usw. ein.
• Ordnen Sie große und schwere Teile, wie Teller, Platten, Töppe, Schalen usw. in den Unterkorb.

Hinweis:

Sehr keine Teile sollenn nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem Korb fallen konnten.

Achtung

• Messer mit scharfen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
• Scharfe Teile immer mit den scharfen Punkten nach unter einlegen!
• Uberladen Sie den Geschirrspüller nicht, dadadurch das Ergebnis negativ beeinflusst wird.

Deutsch

Oberkorb-Verstellung

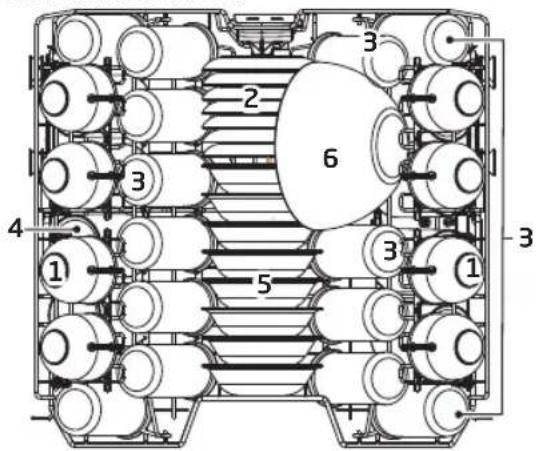

Abb.63 Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten, konnen Sie den Oberkorb in 3 Positionen in der Höhe verstellen. Ziehen Sie den Oberkorb mittig greifend nach oben, umihn nach oben zu bewegen. Ziehen Sie die seitlichen Hebel, umihn wieder nach unten zu bewegen. Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in die Körbe.

1 Tassen	2 Untertassen	3 Gläser
4 Pöttte	5 Kompottschüsseln	6 Glasschale
7 Suppenteller Melaminschüsseln	8 Teller Kleiner Topf	9 Dessertteller
10 Melamin-Dessertteller	11 Teller Kleiner Topf	12 12
13 Ofentopf	14 Ovale Servierplatte

Deutsch

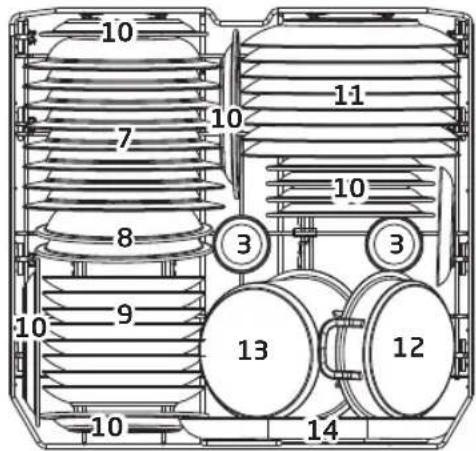

Abb. 6b Im unteren Korb konnen Sie zusätzliche Halterungen ausklappen. Im oberen Korb konnen Sie weitere Ablagen herunterklappen.

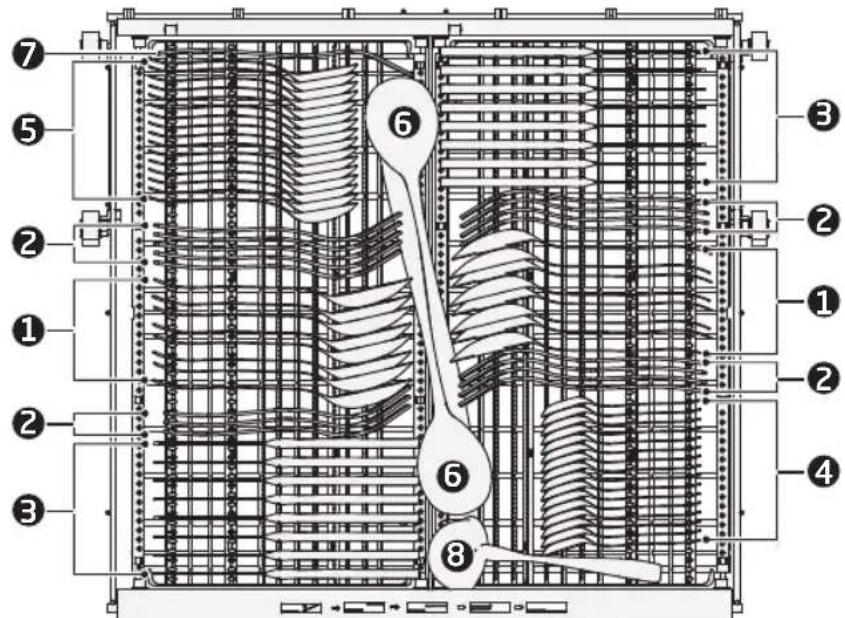

Abb. 7a Beachten Sie den Plan zum Einlagen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

1 Suppenlöfel	2 Gabeln	3 Messer	4 Teelöffel
5 Kompottlöfel	6 Servierlöfel	7 Serviergabeln	8 Soßenkelle

Fig. 7b Die Besteckablage ist modular aufgebaut und laesst sich somit ihren Anforderungen anpassen.

I. Standardposition, links flach, rechte Halfte geneigt
II. beiden Häften flach, rechte Häfte erhöht
III. links flach, rechts offen, rechte Hälfte über die linke Hälfte geschoben
IV. links flach, rechts offen, rechte Hälfte entfernt

Deutsch

Bedienung

Geschirrspullen

Abb. 8 Beachten Sie folgende Schritte um den Spülvorgang zu starten:

1. Korb beladen.
2. Geschirrspülreiniger und ggf. Klarspuler einfüllen. Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist, der Netzstecker steckt und die Tur korrekt geschlossen ist.
3. Drücken Sie die On/Off-Taste um den Geschirrspüler einzuschalten.
4. Wahlen Sie das gewünschte Programm aus. Beachten Sie das Kapitel Programmtabelle.

Hinweis:

• Ist nur ein Korb beladen, konnen Sie die nicht gebrauchte Spülzone abschalten. Drucken Sie die Spülzonenwahltaste, um die gewünschte Spülzone auszuwahlen. Beachten Sie dazu die Anzeigen oder
• Wenn Sie die automatische Türoeffnung nicht deaktiviert haben, wird die natürliche Trocknung verbessert. Nach dem Spulen wird die Tur automatisch geöffnet und Dampf und Feuchigkeit können entweichen. Die entsprechende Kontrollleuchte leucht. Diese Funktion ist bei allen Programmen (außer Vorwäsche und Selfstreinigungsprogramm) als Standardzusatzfunktion vorhanden und kann durch Drücken der entsprechenden Taste deaktiviert werden.

Strom- und Wasserverbrauch

Die Strom- und Wasserverbrauchs-anzeigen zeigen den Energie- bzw. Wasserverbrauch des eingestellten Programms an. Je mehr Balken angezeigt werden,esto hoher sind Energie- bzw.Wasserverbrauch des ausgewählten Programms.

Sonderfunktion

Durch Drücken der Funktionstaste F konnen Sie folgende Funktionen aktivieren oder deaktivieren.

Turbofunktion

Wahlen Sie wenn gewünscht die Turbofungtion, um die Programmlaufzeit zu reduzieren (nicht wahlbar bei Auto, Selfstreinigung und Vorwäsche).

Extra-Trockenfunktion

Wahlen Sie wenn gewünscht die Funktion Extra-Trocken, wenn Sie nach dem Spulen extratrockenes Geschirr benötigen (nicht wahlbar bei Auto und Vorwäsche).

Flaschen spulen

Wahlen Sie wenn gewünscht die Funktion Flaschen spulen, um Flaschen im oberen Geschirrkorb zu waschen (nur wahlbar in den Programmen Eco, Intensiv, Universal, Hygiene, 90 Min., Glas).

Energie sparen

Wahlen Sie die Energiesparfungkeoenwenn Sie weniger Geschirr zu waschen haben (nur wahlbar in den Programmen Eco, Intensiv, Universal, Hygiene, 90 Min., Glas).

Tastensperre

Mit dieser Option konnen Sie die Tasten auf dem Bedienfeld (außer dem Ein-/ Aus-Schalter) sperren, sodass Kinder den Geschirrspuler nicht versehentlich durch Drucken der Tasten auf dem Bedienfeld starten konnen. Zum Sperren und Entsperrender Tasten halten Sie die Startzeitverzogerungstaste und die Zusatzfunktionstaste f gleichzeitig fur 3 Sekunden gedrückt. Bei aktivierter Tastensperre leuchtet das Symbol

Startzeitverzögerung

Um den Spülvorgang zu einem späteren Zeitpunkt zu starten, drücken Sie die Startzeitverzögerungstaste. Durch mehrmaliges Drücken der Startzeitverzögerungstaste stellen Sie die Stunden ein, um die der Start verzogert werden soll. Es konnen 1-24 Stunden (Stundenschritte) Startzeitverzögerung eingestellt werden. Drücken Sie danach die Taste Start/Pause Der Geschirrspuler beginnnt mit dem Spülvorgang sobald die voreingestellte Zeit abgelaufen ist.

1. Drücken Sie die Taste im den Waschvorgang zu starten. Um den Vorgang anzuhalten drucken Sie nochmals

Nach Beendigung des Spulvorgangs ertont für 8 Sekunden ein Piepton.

• Schalten Sie das Gerät mit der EinAus-Taste aus und schlieBen Sieggf. die Wasserzufuhr.
• Offnen Sie ggf. die Tür des Geschirrspulers.

Achtung

Esist gefährlich die Tur wahrend des Spulvorganges zu offnen, da helles Wasser Sie verbruhen konnte.

Warten Sie eine Minute bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß sein konnten. Sie trocknen auch besser im Gerät.
- Geschirrspüler entladen.

Spulprogrammändern

Sie können das Spulprogramm ändern solange der Geschirrspuler nur kurz gelaufen ist (am Anfang). Ansonsten konnte sich der Geschirrspulreiniger bereits aufgelost haben und das Waschwasser könnte schon abgepumpt sein.

• Drücken Sie die -Taste und das Gerät wechsel in den Stand-by Modus.
• Drücken Sie die Programmwahltaste > länger als 3 Sekunden, um den Spülvorgang abzubrechen. Wahlen Sie das neue Programm durch der Programmwahltaste (oder)
• Drücken Sie die feste erneut um in der neuen Einstellung fortzufahren.

Hinweis:

Wenn Sie die Tur während des Spulvorgangs öffnen pausiert das Gerät. Nach dem Schlieben der Tur wird der Spulvorgang nach 10 Sekunden fortgesetzt.

Spulvorgang pausieren

Wenn Sie ein Geschirnteil vergessen haben, können Sie den Spülvorgang pausieren und diesehinzufugen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht bereits geöffnet ist.

1. Drücken Sie die -Taste, um das Gerät zu pausieren.
2. Nachdem die Sprüharme gestopt haben können Sie die Tur öffnen.
3. Zusätzliches Geschirr einlegen.
4. TurschlieBen. Drucken Sie die taste, um den Spulvorgang fortzusetzen.

Deutsch

Reinigerempheflung

Beachten Sie für ein besseres Waschergebnis und zur Schonung von Ressourcen und Umwelt nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge und dem Verschmutzungsdas des Geschirrs
• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze
• Verwenden Sie keine Reiniger, die Lösemittel oder andere atzende Stoffe enthalten
• Vermeiden Sie eine Überdosierung des Reinigers

Achtung

Eine Fehldosierung von Reiniger, Salz und anderen Zusatzstoffen kann das Produkt beschädigten und dessen korrekte Funktion beeinträchtigen.

Automatischer Turoffner

Die automatische Turoffnungsfunktion kann deaktiviert werden.
- Drucken Sie dazu die Taste.

Selbstreinigungsfunktion

Drücken Sie die Taste 3 Sekunden um\ deses Programm zu aktivieren/deaktivieren.

Wasser abpumpen

Der Geschirrspüler verfügbar über einen Wassertank, der das Wasser aufnimmt. Bei Innentemperaturen unter 0^ kann das Wasser im Tank gefrierten. Es wird empfohlen, den Geschirrspüler nicht bei Innentemperaturen unter 0^ laufen zu halten.

Es wird empfohlen, das Wasser im Tank zu entleeren, wenn die Umgebungstemperatur unter 0^ liegt, um ein Einfrieren in der Maschine zu vermeiden. Wenn Sie die TurschlieBen, halten Sie die Taste und die Taste F 3 Sekunden lang gedrückt, um die Abpumpfungtion zu aktivieren. Alle Programmanzeigeleuchten leuchten auf und auf dem Display wird -- angezeigt, um den Abpumpstatus zu aktivieren. Das Wasser im Tank wird in 4 Minuten abgepumpt.

Wenn die Tur während des Abpumpvorgangs geöffnet wird, unterbricht die Maschine den Abpumpvorgang und pumpt nach dem Schlieben der Tur weiter ab.

Abb. 9 Programmtablelle

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem Verschmutzungsgrad des Geschirrs zu wahren. Beachten Sie außerdem die Angaben zur empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm	Einsatzgebiet	Zyklusbe-schreibung	Reiniger Vor/Haupt(g)	Lauf-zeit in min	Energie-verbrauch in kWh	Wasser-verbrauch in Liter	Klar-spüfer
ECO(EN 50436)	Standardisiertes Programm:Anzuwenden bei normalverschmutztem Geschirr, istes das effizientente Programm hinsichtlich kombiniertemEnergie- und Wasserverbrauch für diese Art von Geschirr	Wäsche 45 °CSpüssenSpüssen 40 °CTrocknen	24	280 0	559 9,0		★
Auto	Für normal bis stark ver-schmutzte Ladungen	Vorwässche 45 °CWäsche 55-65 °CSpüssenSpüssenSpüssen 50-65 °CTrocknen	5+19	105-179	0,930-1,470	10,3-17,0	★
Intensiv	Extrem stark verschutz-tes Kochgeschirr, normalverschmutzte Topfe, Pfaffen,Teller, usw. mit festgetrocknerten Speiseresten	Vorwässche 45 °CWäsche 60 °CSpüssenSpüssenSpüssen 50 °CSpüssen 60-65 °CTrocknen	5+19	155-165	1,390-1,460	15,5	★
Universal	Für normal verschutzte Ladungen, wie Topfe,Teller, Gläser und leichtverschmutzte Pfaffen	Vorwässche 45 °CWäsche 55 °CSpüssenSpüssenSpüssen 60-65 °CTrocknen	5+19	130-140	1,175-1,250	13,5	★
Hygiene	Für für alle Geschirrartenund Verschmutzungsgrade geeignet bietet die höchste Waschtemperatur zurDesinfektion von Geschirr.	Vorwässche 45 °CWäsche 72 °CSpüssenSpüssenSpüssen 50 °CSpüssen 60-65 °CTrocknen	5+19	165-175	1,650-1,720	16,0	★
90min.	Für leicht verschutzte Ladungen welche nicht vollständig abrocknen,müssen	Wäsche 55 °CSpüssenSpüssenSpüssen 55-60 °CTrocknen	5+19	90-100	0,810-0,865	9,0	★
Glas	Schnellspülgang für leichtverschmutzte Ladungen ohneTrocknung	Vorwässche 40 °CWäsche 50 °CSpüssenSpüssenSpüssenSpüssen 55-60 °CTrocknen	5+19	99-110	0,825-0,900	11,5	★
Vorwässche	Vorwaschgang um Schmutz am Geschirr für einen späteren Reinigungsgang anzulösen	Vorwässche	-	15	0,020 3,5		-
Selbstreigung	Effiziente Selfstreinigung derGeschirrspülmaschine	Wäsche 70°CSpüssenSpüssen 65-72 °CTrocknen	20	130-140	1,245-1,320	12,0	★-

: Klarspuler kann verwendet werden.

Hinweis:

• ECO: Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet und für diesen Zweck, dass effizienteste Programm hinsichtlich Energie- und Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften verwendet.

Hinweis: Bei den angegebenen Werten, für andere Programme außer dem Programm ECO, handelt es sich um Richtwerte.

Deutsch

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie daraufuf, dass kein Wasser ins Produktinnere gelangt (z. B. an den Schaltern).
• Reinigen Sie die Kanten um die Tür herum mit einem weichen feuchten Tuch. Um das Eindringen von Wasser in die Tüverriegelung oder elektrische Bauteile zu verhindern. Benutzen Sie keinerlei Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass großere Speisereste in Wasserkreislauf und Pumpe gelangen. Prufen Sie nach jeder Benutzung die Filter auf mögliche Blockierungen.

Abb. Dos Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an thisem Filter hangenbleiben werden durch den Strahl der Spruharme abgeschält.
• Feinfilter B: Dieser Filter halt Speisereste zurück, sodass diese nicht in den Wasserkreislauf gelangen.
  Vorfilter C:GroBe Stucke,wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf blockieren konnten,werden in thisem Filter festgehalten.Um die Reste zu entfernenziehen Sie an der Lasche undziehen Sie den Filter nach oben heraus.

Demontage und Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn und entnahme Sieden gesamten Filtrereinsatz.
• Ziehen Sie Filter B ab. Drucken Sie die beiden Häften von Filter C zusammen undziehen Sie nun Filter C aus Hauptfilter A heraus.
• Waschen Sie die Filter unter flieBendem Wasser und entfernen Sie ggf. vorhandene Fremdkörper.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.

Achtung

Benutzen Sie den Geschirrspulerniemals ohne Filtrereinsatz!

Reinigung der Sprüharme

Abb. Führn Sie eine regelmäßige Reinigung (etwa einmal pro Monat) durch, um eine mögliche Verstopfung der Dusen zu vermeiden.

• Nehmen Sie die Sprüharme aus ihrer Befestigung.
  Spulen Sie die Spruharme unter flieBendem Wasser grundlich ab.
• Stecken Sie den jeweiligen Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkaler konnen Sie über den Handel beziehen.

Fehlercodes

Code	Bedeutung Mögliche Ursachen
€1 Kein oder schwacher Wasserzulauf		Wasserhahn geschlossen Wassereinlass blockiert Wasserdruck zu niedrig
€3	Erreicht nicht die erforderliche Temperatur	Fehlfunktion des Heizelements
€4 Überlauf Leck an Komponenten des Produkts
€8 Fehler am Verteilerventil Schaltung oder Verteilerventil defect
Ed	Kommunikationsfehler zwischen Hauptplatine und Anzeigeplatine.	Unterbrechung oder Kabelbruch
EC Waschkontrollsystemfehler Fehler in Platine oder Motor
L4 Motorfehler Motorfehler

Im Fall von Fehlermeldungen kontaktieren Sie den Kundenservice. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommt, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollen den Ersatzteile für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen werden sollen.

Problem Mögliche Ursache	Behebung
Produkt Funktioniert nicht	Keine Stromversorgung	Überprüfen der Stromversorgung
	Der Wasserhahn ist geschlossen	Öffnen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossen	Drücken Sie die Tür fest zu
Fehler beim Wasserablauf	Der Abflübschlauch ist abgeknicht	Überprüfen Sie den Abflübschlauch
	Filter sind verstopft	Überprüfen und reinigen Sie den Hauptfilter
	Küchenabfluss ist verstopft	Überprüfen Sie den Abflüß oder Fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständig	Reinigen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartet	Starten Sie grundsätzlich nach dem Salzeinfūllen das Programm "Schnell" ohne Spülgut
	Verschlusskappe des Salzbehalters ist nicht fest geschlossen	Setzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu

Deutsch

Problem Mögliche Ursache	Behebung
Schlagendes Geräusch im Spülraum	Ein Sprüharm schlägt an ein Geschirrteil	Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile so ein, dass sie fest stehen
Klapperndes Geräusch im Spülraum	Geschirrteile bewegen sich im Spülraum
Schlagendes Geräusch in der Wasserleitung	Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht.	Hat keinen Einfluss auf die Funktion des Geschirrspulers
Geschirr ist nicht sauber • Geschirr wurde nicht richtig eingeordnet	Ordnen Sie die Geschirrteile wie im Kapitel Geschirrkorb auffüllen
	Es wurde zu weniger Reiniger dosiert	Verwenden Sie mehr Reiniger oder wechseln Sie elevt. das Reinigerprodukt
	Das Programm war zu schwach	Wählen Sie ein stärkeres Programm
	Der Filtereinsatz im Spülraum ist nicht sauber oder nicht richtig eingesetzt	Reinigen Sie die Filter oder setzen Sie sie richtig ein
Auf den Gläsern und dem Besteck verbleiben Schlieren	Die Klarspultermenge ist zu hoch eingesetzt	Verringern Sie die Dosiermenge
Besteck hat schwarze oder graue Flecken	Aluminiumbesteckteille haben am Geschirr gerieren	Verwenden Sie einen milderen Klarspuler
Reiniger verbleibt in der Einfülkkammer	Deckel der Einfülkkammer blockiert	Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschreiben wird.
Das Geschirr wird nicht trocken	Sie verwenden Reiniger- Produkte mit Kombifunktion, deren Trocknungsleistung zu schwach ist	Wechseln Sie das Reinigerprodukt oder freielen Sie Klarspuler ein
	Die Klarspulermenge ist zu gering oder der Klarspulerbehälter ist leer.	Füllen Sie Klarspuler ein, erhöhen Sie die Dosiermenge
	Das Geschirr wurde zu früher ausgeräumt	Räumen Sie das Geschirr später aus

Technische Daten

Leistung 1828 - 2158 W
Nennspannung /-frequenz 220 - 24	0 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 -	10 bar (0,04 - 1 MPa)
Wassertemperatur Kalt und warm (max. 60°C)

Abmessungen

Höhe (H) 815 mm
Breite (B) 598 mm
Tiefe (D1)	570 mm (bei geschlossener Tür)
Tiefe (D2)	1185 mm (bei 90° geöffneter Tür)

Hinweise zum Energie- und Wasserverbrauch des Geschirrspulers

• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm und wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prufen.
  Durch das Beladen des Haushaltsgeschirrspulers bis zu der vom Hersteller angegebenen Kapazität kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den Beladeplänen in dieser Anleitung beschreiben. Unsachgeweite Beladung

verursacht ineffizientes Geschirrspullen und ggf. auch Fehlfunktionen.

• Manuelles Vorsprülen des Geschirrs führt zu einem higheren Wasser- und Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie und Wasser verbraucht als beim Handspülen, sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen verwendet wird.
  Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen Betriebszyklus umfassen, entnahmen Sie den entsprechenden Tabellen in dieser Anleitung.
• Beachten Sie die Angaben zur ordnungsgemäßes Installation (u. a. waagerechte Ausrichtung, Anschluss an das Stromnetz, Wasseranschlüsse) in dieser Anleitung.
  Die Verwendung von Reiniger, Salz und anderen Zusatzstoffen muss sachgemäß erfolgen. Falsche Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.
• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüler.
  Regelmäßige Reinigung und die Einhaltung der optimalen Reinigungssintervalle und Maßnahmen zur Vorbeu gung von Kalkablagerungen sind wichtig. Beachten Siedazo das Kapitel Reinigung und Pflege.
  Regelmäßige Kontrolle der Filter und die Einhaltung der optimalen Reinigungssingle sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.

English

Safety instructions
