Sicherheitshinweise

• Dieses Produkt kann von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Kenntnis benutzt werden, wenn sie zum Gebrauch des Geräts von einer für ihre Sicherheit verantwortlichen Person angeleitet und beaufsichtigt werden und sie es verstehen, das Gerät sicher zu benutzen.
• Kinder dürfen nicht mit dem Produkt spielen.
• Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie werden beaufsichtigt.
• Das Gerät ist für das Spülen von maximal 14 Maßgedecken vorgesehen.
  • Die Tür darf nicht in der geöffneten Stellung belassen werden, da dies eine Stolpergefahr darstellt.
• Beachten Sie die Anweisungen zum Beladen der Geschirrspülmaschine.
  Warnung! Messer und andere. Gebrauchsgegenstände mit scharfen Spitzen müssen mit der Spitze nach unten oder in waagrechter Lage in den Korb gelegt werden.

Deutsch

Sicherheitshinweise

• Dieses Produkt ist für die Verarbeitung haushaltsüblicher Mengen im Haushalt oder in haushaltsähnlichen, nicht-gewerblichen Anwendungen bestimmt. Haushaltsähnliche Anwendungen umfassen z. B. die Verwendung in Mitarbeiterküchen von Läden, Büros sowie die Nutzung durch Gäste von Pensionen, kleinen Hotels und ähnlichen Wohneinrichtungen.
• Diese Geschirrspülmaschine verfügt über Ventilationsöffnungen im Gehäuseboden. Diese Öffnungen dürfen nicht verstopft werden (bspw. durch Teppichboden).
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wurde, muss sie durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Beachten Sie das Kapitel Reinigung und Pflege.

Sicherheitshinweise

• Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch gründlich durch und geben Sie sie zusammen mit dem Produkt weiter. Beachten Sie die Warnungen auf dem Produkt und in dieser Bedienungsanleitung. Sie enthält wichtige Sicherheitshinweise sowie Gebrauchs- und Wartungsanleitungen für das Produkt.
• Verwenden Sie das Produkt nur zweckbestimmt und mit den empfohlenen Zubehörteilen und Komponenten. Eine unsachgemäße oder falsche Nutzung ist gefährlich.
• Lassen Sie das Produkt nie unbeaufsichtigt, solange es eingeschaltet ist.
• Reparieren Sie das Produkt auf keinen Fall selbst (z. B. wenn das Netzkabel beschädigt ist oder das Produkt, bspw. während des Einbaus, fallengelassen wurde, etc.). Lassen Sie Wartungen und Reparaturen nur von einem autorisierten Kundendienst durchführen.
  • Die Netzspannung muss mit den Angaben auf dem Typenschild des Produktes übereinstimmen.
• Vermeiden Sie die Beschädigung des Netzkabels durch Knicken oder Kontakt mit scharfen Kanten.
• Halten Sie das Produkt, einschließlich Netzkabel und Netzstecker, von Hitzequellen, wie z. B. Heizkörpern, Öfen oder anderen Hitze erzeugenden Produkten, fern.
• Ziehen Sie den Netzstecker nur am Netzstecker selbst aus der Steckdose. Ziehen Sie nicht am Netzkabel.
• Ziehen Sie den Netzstecker ...
• wenn das Produkt nicht benutzt wird,
• im Falle von Störungen,
• bevor Sie Zubehör anbringen oder entfernen,
• vor der Reinigung des Produktes.

• Verwenden Sie das Produkt nur in trockenen Innenräumen, niemals im Freien.

• Dieses Produkt ist nicht für kommerziellen Gebrauch geeignet. Es ist nur für die Nutzung im Haushalt konzipiert.

• Beachten Sie alle Hinweise zur Installation.
• Beachten Sie bei dem Anschluss an die Wasserversorgung den minimalen und maximal zulässigen Wassereinlassdruck, siehe Kapitel Technische Daten. Beachten Sie alle Anweisungen zur Installation. Eine Installation darf nur unter Verwendung neuer Schlauchsätze erfolgen. Alte Schlauchsätze dürfen nicht wiederverwendet werden.
• Wichtig! Vergewissern Sie sich vor dem Gebrauch, dass sich das Produkt in einem einwandfreien funktionsfähigen Zustand befindet. Das Produkt darf nicht verwendet werden, wenn es Anzeichen von Beschädigungen aufweist oder wenn der Verdacht besteht, dass es defekt ist.

Deutsch

Herzlichen Glückwunsch!

Vielen Dank, dass Sie sich für ein KOENIC - Produkt entschieden haben. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für späteres Nachschlagen auf.

Bestimmungsgemäße Benutzung

Dieses Produkt ist nur für das Reinigen von Geschirr und Besteck geeignet. Jeglicher anderer Gebrauch kann zu Schäden am Produkt oder Verletzungen führen. Das Gerät ist nur für die Benutzung im privaten Haushalt bestimmt und nicht für kommerziellen Gebrauch geeignet. Die Imtron GmbH übernimmt keine Haftung für Schäden am Produkt, Sachschäden, oder Verletzung von Personen aufgrund von unachtsamer, unsachgemäßer, falscher oder nicht dem vom Hersteller angegebenen Zweck entsprechender Verwendung des Produkts.

Vor dem ersten Gebrauch

Entfernen Sie das Produkt und Zubehör vorsichtig aus der Originalverpackung. Es empfiehlt sich, die Originalverpackung für späteres Verstauen aufzubewahren. Möchten Sie die Originalverpackung entsorgen, so tun Sie dies nach den geltenden gesetzlichen Bestimmungen. Haben Sie Fragen zur richtigen Entsorgung, fragen Sie bei Ihrer örtlichen Behörde nach.

Überprüfen Sie den Verpackungsinhalt auf Vollständigkeit und Beschädigungen. Sollte der Verpackungsinhalt unvollständig oder Beschädigungen feststellbar sein, kontaktieren Sie umgehend Ihre Verkaufsstelle. Reinigen Sie das Produkt nach dem Auspacken; siehe Abschnitt Reinigung und Pflege.

Garantie und Ersatzteile

Die für das Gerät geltende Dauer der Garantie, sowie die geltenden Garantiebestimmungen entnehmen Sie der beiliegenden Garantiekarte. Ersatzteile, welche in der entsprechenden Ökodesign-Verordnung aufgeführt sind, erhalten Sie bei unserem Servicecenter für die Dauer von 7 Jahren bzw. 10 Jahren. Die jeweiligen Rufnummern finden sie in der beiliegenden Garantiekarte.

Lieferumfang

1 x Geschirrspüler
1 x Bedienungsanleitung
1 x Garantiekarte

Bedienelemente und Komponenten

A Bedienfeld
A1 Ein-/Ausschalter
A2 Programmwahltasten < >
A3 Zeitverzögerungstaste
A4 Anzeigen für Klarspüler
A5 Anzeige für Spezialsalz
A6 Funktionswahltaste F
A7 Spülzonenwahltaste
A8 Taste Türöffner-Funktion
A9 Start/Pause-Taste
A10 Anzeigen für Zusatzfunktionen
A11 Display
A12 Anzeige für Wasserzulauf
A13 Programmanzeige

B Griffmulde

C Tür

D Besteckablage

E Oberer Korb

F Unterer Korb

G Einfüllkammer

Geschirrspülmittel-Tab/Pulver-Fach

G1 Abdeckung
G2 Fach für Hauptspülgang
G3 Entriegelung
G4 Fach für Vorspülgang

Klarspülfach

G5 Einfüllöffnung mit MAX-Markierung
G6 Klarspülertank

H Innenraum

H1 Salztank

H2 Wasserabfluss mit Filtereinsatz

H3 Oberer und unterer Sprüharm

Rückseite

Netzkabel mit Netzstecker

J Abwasserschlauch (vormontiert)

K Schlauch für Wasseranschluss (vormontiert)

Zubehörteile

Einfülltrichter (nicht abgebildet)

Installation

Hinweis:

Der Geschirrspüler ist mit Netzkabel und Netzstecker ausgestattet. Stellen Sie vor dem Aufstellen sicher, dass sich am gewünschten Standort eine geeignete Wandsteckdose befindet. Beachten Sie die Abmessungen des Produktes beim Aufstellen und bei der Montage.

Hinweis:

Achten Sie beim Anschluss an das Trinkwasser darauf, dass Sie das Gerät mit einer Sicherheitsvorrichtung gegen Trinkwasserverunreinigung durch Rückfluss (nach DIN EN 1717) anschließen. Wir empfehlen, die Installation, einschließlich des Wasser- und Elektroanschlusses, sowie Reparaturen von einem qualifizierten Fachmann durchführen zu lassen.

Abb. 1 Stellen Sie den Geschirrspüler auf einen ebenen, waagerechten und festen Untergrund. Stellen Sie sicher, dass das Gerät waagerecht und nicht schräg steht.

Hinweis:

Der Geschirrspüler kann auch unter einer Arbeitsplatte aufgestellt werden.

Abb. 2 Der Geschirrspüler muss an einen Abfluss angeschlossen werden.

• Der Abflussschlauch ist schon fest am Abwasseranschluss montiert. Schneiden Sie die Kabelbinder auf und wickeln Sie den Schlauch ab.
• Schließen Sie das andere Ende am Abflussrohr an (Option A oder B). Beachten Sie beim Anschluss die max. Höhe des Schlauchendes. Stellen Sie sicher, dass der Schlauch korrekt an das Abflussrohr angeschlossen und abgedichtet ist.

Hinweis:

Geeignete Schlauchhalter sind als optionales Zubehör erhältlich.

Abb. 3 Schließen Sie den Wasseranschluss mit dem vormontierten Schlauch an Ihr Leitungswassersystem an (3/4") und stellen Sie sicher, dass alles korrekt und fest angeschlossen ist.

Hinweis:

Sind die Wasserleitungen neu oder wurden sie über einen längeren Zeitraum nicht benutzt, lassen Sie erst eine gewisse Menge Wasser ablaufen bis Sie sicher sind, dass das Wasser klar und frei von Fremdkörpern ist. Wird dieser Punkt nicht beachtet, besteht die Gefahr, dass der Wassereinlass verstopft und das Gerät beschädigt wird.

Abb. 4 Stecken Sie den Netzstecker in eine geeignete Steckdose.

Hinweis:

Stellen Sie vor der ersten Inbetriebnahme sicher, dass alle wasserführenden Verbindungen des Produktes korrekt an das Gerät und das Hauswassersystem angeschlossen und abgedichtet sind. Überprüfen Sie alle Anschlüsse in regelmäßigen Abständen auf Dichtigkeit um mögliche Leckagen zu vermeiden.

Installation unter der Arbeitsplatte

Wollen Sie den Geschirrspüler unter einer Arbeitsplatte aufstellen, können Sie die obere Abdeckplatte abnehmen. Entfernen Sie dazu die beiden Schrauben an der Abdeckplatte auf der Rückseite des Geschirrspülers und nehmen Sie die Abdeckplatte ab. Die Höhe des Geschirrspülers von 815 mm entspricht nun der Standardhöhe für Einbaugeschirrspüler.

Achtung! Schrauben Sie danach die beiden Schrauben wieder in die entsprechenden Löcher.

Deutsch

Vorbereitung

Salztank mit Salz befüllen

Abb. 5 Abhängig von der Härte Ihres Leitungswassers (Wasserhärte) müssen Sie zusätzlich Salz verwenden um das Wasser weicher zu machen. Beachten Sie immer die Hinweise und Anleitungen auf der Verpackung des Spezialsalzes.

- Entfernen Sie den unteren Geschirrkorb und schrauben Sie dann die Verschlusskappe des Salztanks ab.

- Füllen Sie vor dem ersten Gebrauch Wasser bis zur MAX-Markierung in den Salztank.

- Stecken Sie das Ende des mitgelieferten Trichters in die Öffnung des Salztanks und füllen Sie ca. 1,5 kg Salz ein. Es ist normal wenn dabei etwas Wasser aus dem Salztrank austritt.

- Haben Sie den Salztank befüllt, verschrauben Sie die Verschlusskappe wieder und stellen sicher, dass sie fest sitzt.

- Führen Sie nach dem Befüllen mit Salz immer einen Spülgang durch (ein kurzes Programm wird empfohlen). Ansonsten können Filtersystem, Pumpe oder andere wichtige Komponenten des Gerätes durch das Salzwasser beschädigt werden, wodurch die Garantie erlischt. Ist der Salztank leer, leuchtet die Warnleuchte „Salz“ auf.

Hinweis:

Je nachdem wie schnell/vollständig sich das Salz auflöst, kann die Warnleuchte „Salz“ trotz gefülltem Salztank weiterhin leuchten.

Achtung

• Benutzen Sie nur spezielles Salz welches für Geschirrpüler geeignet ist. Alle anderen Salze welche nicht speziell für Geschirrspüler entwickelt wurden, insbesondere Tafelsalz, werden den Geschirrspüler beschädigen. Im Falle von Schäden welche durch ungeeignetes Salz hervorgerufen werden erlischt die Garantie und der Hersteller übernimmt keinerlei Haftung für entstandene Schäden.
• Wenn Salz verschüttet wurde starten Sie einen Schnellspülgang um Salzspuren zu entfernen.
• Füllen Sie nur Salz ein wenn Sie unmittelbar danach einen kompletten Waschgang starten. Das verhindert, dass Spuren von Salz oder Salzwasser, für evtl. längere Zeit auf der Oberfläche verbleiben, was Rost verursachen könnte.
• Der Salztank darf nur aufgefüllt werden wenn die Salzwarnlampe zu leuchten beginnt.

Salzmenge einstellen

Abb. 6 Einstellmodus aktivieren: Schalten Sie das Gerät mit dem Ein-/Ausschalter ein und halten Sie innerhalb von 60 Sekunden die Programmtaste > für ca. 5 Sekunden gedrückt. Dadurch wird der Einstellmodus aktiviert, was durch Blinken der Warnleuchte angezeigt wird.

Salzverbrauch einstellen: Drücken Sie jeweils kurz die Programmtaste >, um die korrekte Salzmenge einzustellen. Die Einstellung wird im Display angezeigt. Beachten Sie nachfolgende Tabelle für die korrekte Einstellung.

Wasserhärte (grad)		Einstellung
°dH1)	mmol/l2)
0-5 0-0,9	4 H1
6-11 1,0-2,0	H2
12-17 2,1-3,0	H3*
18-22 3,1-4,0	H4
23-34 4,1-6,0	H5
35-55 6,1-9,8	H6

Der Einstellmodus wird automatisch, 5 Sekunden nach der letzten Einstellung oder durch Drücken des Ein-/ Ausschalters beendet.

Hinweis:

1) Grad deutscher Härte (°dH)
2) Millimol, internationale Einheit für Wasserhärte
^* Werkseinstellung
Kontaktieren Sie Ihre zuständige Wasserversorgung um die bei Ihnen vorhandene Wasserhärte zu erfahren.

Geschirrspülpulver oder -tabs einfüllen

Abb. 7 Das Geschirrspülmittelfach muss vor jedem Spülgang neu aufgefüllt werden. Für die richtige Menge beachten Sie die Hinweise und Anleitungen des Geschirrspülmittels.

• Drücken Sie die Entriegelung zur Seite und öffnen Sie den Deckel.
• Füllen Sie das Geschirrspülmittel (Pulver oder Tabs) erst unmittelbar vor dem Spülvorgang ein, da es sonst durch länger anhaltende Feuchtigkeit verkleben oder verhärten könnte.
• Ist das Geschirr stark verschmutzt, füllen Sie eine zusätzliche Menge in die äußere Mulde des Deckels. Dieses Geschirrspülmittel wird dann schon während des Vorspülens zugegeben.
  a) Spülmittelfach für Hauptspülgang b) Spülmittelfach für Vorspülen
• Klappen Sie den Deckel zu, sodass er einrastet.

Beachten Sie die Unterschiede beider Fächer:

Hinweis:

Benutzen Sie nur spezielles Geschirrspülmittel welches für die Verwendung in Geschirrspülmaschinen vorgesehen ist. Verwenden Sie keinerlei andere Reinigungsmittel wie z. B. Waschpulver für Wäsche oder (Flüssig-)Seife. Halten Sie das Geschirrspülmittel frisch und trocken.

Klarspüler auffüllen

Abb. 8 Ihr Geschirrspüler ist für den Gebrauch mit flüssigen Klarspülern vorgesehen. Dieser wird automatisch im letzten Spülgang dem klaren Wasser zugegeben, um Kalkflecken auf dem Geschirr zu verhindern.

• Drücken Sie auf die Lasche, klappen Sie den Deckel nach oben und füllen Sie solange Klarspüler in den Tank bis die MAX -Markierung erreicht ist, Die max. Kapazität des Tanks beträgt ca. 110 ml.
• Zum Schließen des Tanks klappen und drücken Sie den Deckel nach unten, sodass er einrastet.

Hinweis:

Füllen Sie den Tank nicht mit anderen Reinigungsmitteln (z. B. Waschpulver für Wäsche oder Flüssigseife), da dadurch das Gerät beschädigt werden könnte.

• Der Klarspüler wird automatisch während des letzten Spülvorganges zugegeben, um sicherzustellen, dass während des Trocknens keine Kalkflecken oder Streifen entstehen.
• Wenn der Klarspülertank leer ist, leuchtet die Anzeige „Klarspüler“ auf.

Deutsch

Dosiermenge für Klarspüler einstellen

Die Dosiermenge ist in 5 Stufen einstellbar. Werkseitig ist die Stufe 3 eingestellt. Diese Einstellung ist eine Empfehlung.

1. Schließen Sie die Tür und schalten Sie das Gerät mit dem Ein/Aus-Schalter ein.

2. Innerhalb von 60 Sekunden nachdem Sie das Gerät eingeschaltet haben, drücken und halten Sie die Programmtaste > für 5 Sekunden und drücken Sie dann die Taste Startzeitverzögerung, um den Einstellmodus aufzurufen. Die Klarspüleranzeige blinkt.

3. Drücken Sie die Programmtaste > erneut, um die richtige Einstellung entsprechend Ihren Nutzungsgewohnheiten auszuwählen. Die Einstellung ändert sich in der folgenden Reihenfolge: d1->d2->d3->d4->d5->d1. Je höher die Einstellung, desto mehr Klarspüler wird verbraucht.

4. Der Einstellmodus wird automatisch 5 Sekunden nach der letzten Einstellung oder durch Ausschalten des Gerätes mit dem Ein/Aus-Schalter, beendet.

Hinweis:

• Dosiermenge höher einstellen, wenn Flecken auf dem Geschirr zurückbleiben.
• Dosiermenge verringern, wenn Wolken oder Schlieren auf dem Geschirr zurückbleiben.

Geschirrkorb auffüllen

• Reinigen Sie im Geschirrspüler nur geschirrspülerfestes oder -geeignetes Geschirr und Besteck.
• Schaben Sie Speisereste ab. Weichen Sie angebrannte Reste z.B. in Bratpfannen an. Es ist nicht nötig das Geschirr unter fließendem Wasser vorzureinigen.
• Beladen Sie den Geschirrspüler folgendermaßen mit Geschirr und Besteck:
• Teile wie Tassen, Gläser, Töpfe/Pfannen mit der Öffnung nach unten, sodass Wasser heraus läuft.
• Gebogene oder mit Vertiefungen versehene Teile laden sie schräg damit Wasser ablaufen kann.
• Alle Teile müssen sicher stecken bzw. liegen und dürfen nicht kippen.
• Alle Teile müssen so stecken bzw. liegen, dass die Sprüharme sich frei bewegen können.
• Ordnen Sie in den Oberkorb kleine, leichte und empfindliche Teile, wie Untertassen, Tassen, Gläser, Kompottschüsseln usw. ein.
• Ordnen Sie große und schwere Teile, wie Teller, Platten, Töpfe, Schalen usw. in den Unterkorb.

Hinweis:

Sehr kleine Teile sollten nicht im Geschirrspüler gewaschen werden, da sie leicht aus dem Korb fallen könnten.

Achtung

• Messer mit scharfen Klingen, welche aufrecht eingelegt werden, sind eine potentielle Gefahr.
• Es dürfen keine Teile durch den Korb hindurchgesteckt werden.
• Scharfe Teile immer mit den scharfen Kanten / Flächen nach unten einlegen!
• Uberladen Sie den Geschirrspüler nicht, da dadurch das Ergebnis negativ beeinflusst wird.

Oberkorb-Verstellung

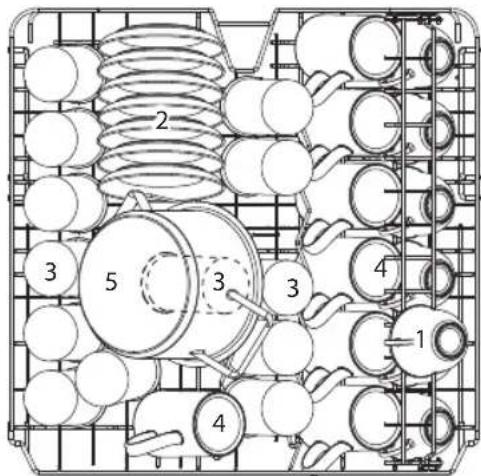

Abb. 9a Um im Ober- oder Unterkorb mehr Platz für höhere Geschirrteile zu erhalten, können Sie den Oberkorb in 2 Positionen in der Höhe verstellen. Ziehen Sie den Oberkorb mittig greifend nach oben, um ihn nach oben zu bewegen. Ziehen Sie die seitlichen Hebel, um ihn wieder nach unten zu bewegen. Beachten Sie den allgemeinen Plan zum Einlegen von Geschirr und Besteck in die Körbe.

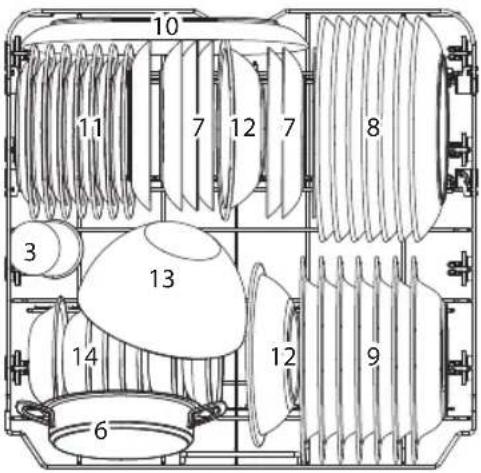

10 11 7 12 7 8 3 13 14 12 9 6

Tassen	Untertassen	Gläser
Tassen Kleiner Topf		Ofentopf
Desserteller	Teller	Suppenteller
Ovale Servierplatte Melamin-Desserteller		Melaminschüsseln
Glasschale	Kompottschüsseln

Deutsch

Abb. 9b Im unteren Korb können Sie zusätzliche Halterungen ausklappen. Im oberen Korb können Sie weitere Ablagen herunterklappen.

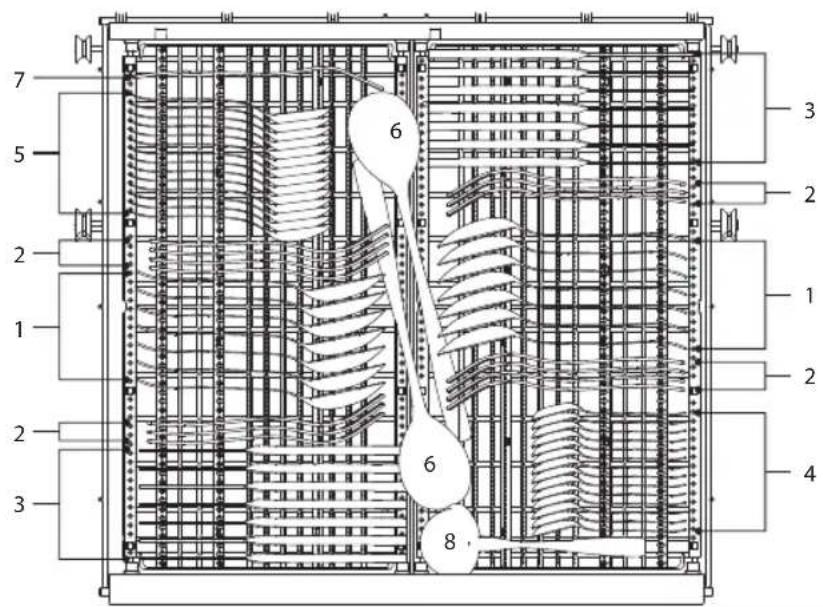

Abb. 10a Beachten Sie den Plan zum Einlegen von Besteck in den Besteckkorb. Beachten Sie nachfolgende Tabelle für die Teilebeschreibung.

7 5 2 1 2 3 6 6 8 3 2 1 2 4

1 Suppenlöffel	2 Gabeln	3 Messer	4 Teelöffel
5 Kompottlöffel	6 Servierlöffel	7 Serviergabeln	8 Soßenkelle

Abb. 10 Die Besteckablage ist modular aufgebaut und lässt sich somit Ihren Anforderungen anpassen

B I. Standardposition, links flach, rechte Hälfte geneigt

B II. beide Hälften flach, rechte Hälfte erhöht

B III. links flach, rechts offen, rechte Hälfte über die linke Hälfte geschoben

B IV. links flach, rechts offen, rechte Hälfte entfernt

Bedienung

Geschirrspülen

Abb. 11 Beachten Sie folgende Schritte um den Spülvorgang zu starten:

1. Geschirrspüler vorbereiten. Korb beladen.
2. Geschirrspülreiniger und ggf. Klarspüler einfüllen. Sicherstellen, dass der Wasserhahn/Wasserzulauf geöffnet ist und der Netzstecker steckt.
3. Drücken Sie den Ein-/Ausschalter für ca. 1 Sekunde um den Geschirrspüler einzuschalten.
4. Wählen Sie das gewünschte Programm aus. Beachten Sie das Kapitel Programmtabelle.

Hinweis:

Ist nur ein Korb beladen, können Sie die nicht gebrauchte Spülzone abschalten. Drücken Sie die Spülzonenwahltaste 🚗, um die gewünschte Spülzone auszuwählen. Beachten Sie dazu die Anzeigen 🚗 oder . 🚗 Wenn Sie die autom. Türöffnung 📄 gewählt haben, wird die natürliche Trocknung verbessert. Nach dem Spülen wird die Tür automatisch geöffnet und Dampf und Feuchtigkeit können entweichen. Die entsprechende Kontrollleuchte 🚗 teuchtet. Diese Funktion ist bei allen Programmen (außer Rapid) als Standardzusatzfunktion vorhanden und kann durch Drücken der entsprechenden Taste 📋 deaktiviert werden.

1. Wählen Sie wenn gewünscht die Turbofunktion ☐, um die Programmlaufzeit zu reduzieren (nicht wählbar bei Auto und Rapid).
2. wählen Sie wenn gewünscht die Funktion Extra-Trocken, wenn Sie nach dem Spülen extratrockenes Geschirr benötigen.
3. Wählen Sie die Selbstreinigungsfunktion 📋, um den Geschirrspüler von Zeit zu Zeit zu reinigen. Drücken Sie dazu 3 Sekunden die Türöffner-Taste 📋, sodass die Programmzeit 2:25 im Display angezeigt wird und drücken Sie nun die Taste Start/ Pause ▷∥, um den Vorgang zu starten. Beachten Sie dazu auch den letzten Punkt in der Programmtabelle.
4. Schließen Sie die Tür. Drücken Sie die Start/Pause-Taste, um den Spülvorgang zu starten

- Um den Vorgang anzuhalten öffnen Sie die Tür.

1. Um den Spülvorgang zu einem späteren Zeitpunkt zu starten, drücken Sie die Startzeitverzögerungtaste. Durch mehrmaliges Drücken der Taste stellen Sie die Stunden ein, um die der Start verzögert werden soll. Es können 1-24 Stunden Startzeitverzögerung, in Stundenschritten, eingestellt werden. Drücken Sie die Start/ Pause-Taste, um den Timer zu aktivieren. Der Geschirrspüler beginnt mit dem Spülvorgang sobald die voreingestellte Zeit abgelaufen ist.

Hinweis:

Die Indikatorleuchte des Programms zeigt den aktuellen Stand des Spülvorgangs an.

- Indikatorleuchte leuchtet dauerhaft: Standby oder Pause.

Deutsch

1. Nach Beendigung des Spülvorgangs ertönt für 8 Sekunden ein Piepton.

2. Öffnen Sie die Tür des Geschirrspülers.

3. Schalten Sie das Gerät mit der Ein-Aus-Taste aus und schließen Sie ggf. die Wasserzufuhr.

Achtung

Es ist gefährlich die Tür während des Spülvorganges zu öffnen, da heißes Wasser Sie verbrühen könnte.

• Warten Sie einige Minuten bevor Sie das Gerät entladen, da Geschirr und Besteck noch heiß sein könnten. Sie trocknen auch besser im Gerät.
• Geschirrspüler entladen.

Spülprogramm ändern

Sie können das Spülprogramm ändern solange der Geschirrspüler nur kurz gelaufen ist (am Anfang). Ansonsten könnte sich der Geschirrspülreiniger bereits aufgelöst haben und das Waschwasser könnte schon abgepumpt sein.

• Drücken Sie die ▷II -Taste und das Gerät wechselt in den Stand-by Modus.
• Drücken Sie die Programmwahltaste > länger als 3 Sekunden. Ändern Sie Ihr Programm.
• Drücken Sie die -ste erneut um in der neuen Einstellung fortzufahren.

Spülvorgang pausieren

• Wenn Sie ein Geschirrteil vergessen haben, können Sie den Spülvorgang pausieren und dieses hinzufügen. Stellen Sie jedoch sicher, dass das Fach des Reinigers nicht noch nicht geöffnet ist.
• Öffnen Sie die Tür nur einen Spalt um den Spülvorgang anzuhalten.
• Nachdem die Sprüharme gestoppt haben können Sie die Tür vollständig öffnen.
• Zusätzliches Geschirr einlegen.
• Tür schließen. Der Spülvorgang wird fortgesetzt.

Reinigerempfehlung

Beachten Sie für ein besseres Waschergebnis und zur Schonung von Ressourcen und Umwelt nachfolgende Hinweise zur Reiniger- und Salzdosierung:

• Dosieren Sie Reiniger, Salz etc. nach den Angaben des Herstellers, basierend auf der Beladungsmenge und dem Verschmutzungsgrad des Geschirrs.
• Mischen Sie keine unterschiedlichen Reinigungsmittel bzw. Salze.
• Verwenden Sie keine Reiniger, die Lösemittel oder andere ätzende Stoffe enthalten.
• Vermeiden Sie eine Überdosierung des Reinigers.

Achtung

Eine Fehldosierung von Reiniger, Salz und anderen Zusatzstoffen kann das Produkt beschädigen und dessen korrekte Funktion beeinträchtigen.

Abb. 12 Programmtabelle

Verwenden Sie nachfolgende Tabelle um das richtige Programm, basierend auf dem Verschmutzungsgrad des Geschirrs zu wählen. Beachten Sie außerdem die Angaben zur empfohlenen Reinigermenge, Programmdauer und Ressourcenverbrauch.

Programm	Einsatzgebiet	Zyklusbeschreibung	Reiniger Vor/Haupt	Lauf-zeit in min	Energie-verbrauch in kWh	Wasser-verbrauch in Liter	Klar-spüler
Auto	Für normal bis stark verschmutzte Ladungen	Vorwäsche 45°C Wäsche 55-65°C Spülen Spülen 50-55°C Trocknen	4/18g 1 oder 2 Stk.	85-150	0,850 -1,550	8,5-18,0	★
Intensive	Extrem stark verschmutztes Kochgeschirr, normal verschmutzte Töpfe, Pfannen, Teller, usw. mit festgetrockneten Speiseresten	Vorwäsche 50°C Wäsche 65°C Spülen Spülen Spülen 60°C Trocknen	4/18g 1 oder 2 Stk.	205 1,500 16,6			★
Universal	Für normal verschmutzte Ladungen, wie Töpfe, Teller, Gläser und leicht verschmutzte Pfannen	Vorwäsche 45°C Wäsche 55°C Spülen Spülen 55°C Trocknen	4/18g 1 oder 2 Stk.	175 0,980 13,6			★
ECO (*EN60436)	Standardisiertes Programm: Anzuwenden bei normal verschmutztem Geschirr, ist es das effizienteste Programm hinsichtlich kombiniertem Energie- und Wasserverbrauch für diese Art von Geschirr	Vorwäsche Wäsche 50°C Spülen Spülen 50°C Trocknen	4/18g 1 oder 2 Stk.	198 0,747 9,8			★
Glass	Für leicht verschmutztes Geschirr und Gläser	Vorwäsche Wäsche 50°C Spülen 50°C Spülen 50°C Trocknen	4/18g 1 oder 2 Stk.	120 0,950 13,5			★
90 min.	Für leicht verschmutzte Ladungen welche nicht vollständig abtrocknen müssen	Wäsche 60°C Spülen Spülen 50°C Trocknen	22g 1 Stk.	90 1,180 12,5			★
Rapid	Schnellspülgang für leicht verschmutzte Ladungen ohne Trocknung	Wäsche 45°C Spülen 45°C	12g 1 Stk.	30 0,820 11,2			-
Selbstreinigung	Effiziente Selbstreinigung der Geschirrspülmaschine	Vorwäsche Wäsche 60°C Spülen Spülen 70°C Trocknen	4/18g 1 oder 2 Stk.	145 1,250	14,9		★

★ : Klarspüler kann verwendet werden.

Hinweis:

* ECO: Dieses Programm ist für die Reinigung von normal verschmutzen Geschirr geeignet und für diesen Zweck, dass effizienteste Programm hinsichtlich Energie- und Wasserverbrauch. Es wird zur Überprüfung der Einhaltung der EU-Ökodesign-Vorschriften verwendet.

Hinweis: Bei den angegebenen Werten, für andere Programme außer dem Programm ECO, handelt es sich um Richtwerte.

Deutsch

Reinigung und Pflege

Achtung

• Verwenden Sie zur Reinigung keinesfalls Lösungs- und Scheuermittel, harte Bürsten, metallische oder scharfe Gegenstände. Lösungsmittel sind gesundheitsschädlich und greifen die Plastikteile an; scheuernde Reiniger und Hilfsmittel zerkratzen die Oberfläche.
• Reinigen Sie die Außenflächen des Produktes mit einem leicht angefeuchteten Tuch und trocknen Sie sie anschließend gut ab. Achten Sie darauf, dass kein Wasser ins Produktinnere gelangt (z. B. an den Schaltern).
• Reinigen Sie die Kanten um die Tür herum mit einem weichen feuchten Tuch, um das Eindringen von Wasser in die Türverriegelung oder elektrische Bauteile zu verhindern. Benutzen Sie keinerlei Sprühreiniger.

Filtereinsatz reinigen

Der Filter verhindert, dass größere Speisereste in Wasserkreislauf und Pumpe gelangen.

Prüfen Sie nach jeder Benutzung die Filter auf mögliche Blockierungen.

Abb. 13 Das Filtersystem besteht aus Vorfilter, flachem Hauptfilter und einem Feinfilter.

• Hauptfilter A: Speise- und Schmutzreste die an diesem Filter hängenbleiben werden durch den Strahl der Sprüharme abgespült.
• Feinfilter B: Dieser Filter hält Speisereste zurück, sodass diese nicht in den Wasserkreislauf gelangen.
• Vorfilter C: Große Stücke, wie bspw. Teile von Knochen oder Glas welche den Wasserkreislauf blockieren könnten, werden in diesem Filter festgehalten. Um die Reste zu entfernen ziehen Sie an der Lasche und ziehen Sie den Filter nach oben heraus.

Demontage und Reinigung der Filter wie nachfolgend beschrieben:

• Drehen Sie die Filterkappe gegen den Uhrzeigersinn und entnehmen Sie den gesamten Filtereinsatz.
• Drücken Sie die beiden unteren Nasen von Filter C zusammen und ziehen Sie Filter B ab. Ziehen Sie nun Filter C aus Hauptfilter A heraus.
• Waschen Sie die Filter unter fließendem Wasser und entfernen Sie ggf. vorhandene Fremdkörper.
• Der Zusammenbau erfolgt in umgekehrter Reihenfolge. Stellen Sie sicher dass der Filtereinsatz korrekt installiert wurde.

Achtung

Benutzen Sie den Geschirrspüler niemals ohne Filtereinsatz!

Reinigung der Sprüharme

Abb. 14 Führen Sie eine regelmäßige Reinigung (etwa einmal pro Monat) durch, um eine mögliche Verstopfung der Düsen zu vermeiden.

• Nehmen Sie die Sprüharme aus ihrer Befestigung.
• Spülen Sie die Sprüharme unter fließendem Wasser gründlich ab.
• Stecken Sie den Sprüharm wieder auf den Anschluss und stellen Sie sicher, dass er korrekt sitzt und frei rotieren kann.

Entkalken

Bei richtiger Reinigerdosierung ist ein Entkalken normalerweise nicht nötig. Falls doch, gehen Sie nach Angaben des Entkalkungsmittel-Herstellers vor. Geeignete Entkalker können Sie über den Handel beziehen.

Fehlercodes

Code	Bedeutung Mögliche Ursachen
E1	Kein oder schwacher Wasserzulauf	Wasserhahn geschlossenWassereinlass blockiertWasserdruck zu niedrig
E3	Erreicht nicht die erforderliche Temperatur Fehlfunktion des Heizelements
E4	Überlauf Leck an Komponenten des Produkts
E8	Fehler am Verteilerventil Schaltung oder Verteilerventil defekt
Ed	Kommunikationsfehler zwischen Hauptplatine und Anzeigeplatine.	Unterbrechung oder Kabelbruch
EC	Waschkontrollsystemfehler Fehler in Platine oder Motor

Im Fall von Fehlermeldungen kontaktieren Sie den Kundenservice. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte.

Fehlerbehebung

Sollte es während des Betriebs zu Störungen kommen, beachten Sie nachfolgende Tabelle. Sollten die Probleme wie unter Behebung angegeben nicht abgestellt werden können oder sollten Ersatzteile für die Eigenreparatur benötig werden, wenden Sie sich an das Servicecenter. Die entsprechenden Rufnummern finden Sie in der beiliegenden Garantiekarte. Beachten Sie, dass eine inkorrekte Eigenreparatur zu Gefährdungen und Verlust der Garantie führen kann und im Zweifelsfall unterlassen werden sollte.

Problem Mögliche Ursache Behebung
Produkt funktioniert nicht	Keine StromversorgungÜberprüfen der Stromversorgung
	Der Wasserhahn ist geschlossenÖffnen Sie den Wasserhahn vollständig
	Die Tür ist nicht richtig geschlossenDrücken Sie die Tür fest zu
Fehler beim Wasserablauf	Der Abflussschlauch ist abgeknicktÜberprüfen und reinigen Sie den Hauptfilter
	Filter sind verstopftÜberprüfen
	Küchenabfluss ist verstopftÜberprüfen Sie den Abfluss oder fragen Sie einen Installateur nach möglicher Abhilfe
Besteckteile weisen Rostspuren auf	Besteckteile sind nicht ausreichend rostbeständigWaschen Sie nur spülmaschinenfestes Besteck
	Nach dem Auffüllen von Regeneriersalz wurde kein Programm gestartetStarten Sie grundsätzlich nach dem Einfüllen von Salz ein Schnellprogramm ohne Spülgut
	Verschlusskappe des Salzbehälters ist nicht fest geschlossenSetzen Sie die Verschlusskappe gerade auf und drehen Sie sie fest zu

Deutsch

Problem Mögliche Ursache Behebung
Schlagendes Geräusch im Spülraum	Ein Sprüharm schlägt an ein Geschirrteil	Unterbrechen Sie das Programm und ordnen Sie die Geschirrteile so ein, dass sie fest stehen und die Sprüharme frei rotieren können
Klapperndes Geräusch im Spülraum	Geschirrteile bewegen sich im Spülraum
Schlagendes Geräusch in der Wasserleitung	Wird eventuell durch bauseitige Verlegung bzw. den zu geringen Querschnitt der Wasserleitung verursacht.	Hat keinen Einfluss auf die Funktion des Geschirrspülers
Geschirr ist nicht sauber	Geschirr wurde nicht richtig eingeordnet	Beachten Sie das Kapitel „Geschirrkorb auffüllen“
	Sprüharme werden durch Geschirrteile blockiert
	Es wurde zu wenig Reiniger dosiert	Verwenden Sie mehr Reiniger oder wechseln Sie evtl. das Reinigerprodukt
	Das Programm war zu schwach	Wählen Sie ein stärkeres Programm
	Der Filtereinsatz im Spülraum ist nicht sauber oder nicht richtig eingesetzt	Reinigen Sie die Filter oder setzen Sie sie richtig ein
Auf den Gläsern und dem Besteck verbleiben Schlieren	Die Klarspülermenge ist zu hoch eingestellt	Verringern Sie die Klarspülermenge
Besteck hat schwarze oder graue Flecken	Aluminiumbesteckteille haben am Geschirr gerieben	Verwenden Sie ein mild schleifendes Reinigungsmittel um die Flecken zu entfernen.
Reiniger verbleibt in der Einfüllkammer	Deckel der Einfüllkammer blockiert	Ordnen Sie die Geschirrteile so an, wie es im Kapitel Geschirrkorb auffüllen beschrieben wird.
Das Geschirr wird nicht trocken	Sie verwenden Reiniger-Produkte mit Kombifunktion, deren Trocknungsleistung zu schwach ist	Wechseln Sie das Reinigerprodukt oder füllen Sie Klarspüler ein.
	Die Klarspülermenge ist zu gering oder der Klarspülerbehälter ist leer.	Füllen Sie Klarspüler ein, erhöhen Sie die Dosiermenge
	Das Geschirr wurde zu früh ausgeräumt	Räumen Sie das Geschirr später aus

Technische Daten

Leistung 1760 - 2100 W
Nennspannung /-frequenz 220 - 240 V ~ 50 Hz
Wasserdruck (Durchflussdruck) 0,4 - 10 bar (0,04 - 1 MPa)
Wassertemperatur Kalt und warm (max. 40°C)

Hinweise zum Energie- und Wasserverbrauch des Geschirrspülers

• Das eco-Programm ist zur Reinigung von normal verschmutztem Geschirr geeignet. Es ist für diesen Zweck mit Blick auf den kombinierten Energie- und Wasserverbrauch das effizienteste Programm und wird verwendet, um die Einhaltung der EU-Ökodesign-Vorschriften zu prüfen.
• Durch das Beladen des Haushaltsgeschirrspülers bis zu der vom Hersteller angegebenen Kapazität kann Energie und Wasser eingespart werden. Ordnen Sie das Geschirr korrekt ein, so wie in den Beladeplänen in dieser Anleitung beschrieben. Unsachgemäße Beladung verursacht ineffizientes Geschirrspülen und ggf. auch Fehlfunktionen.
• Manuelles Vorspülen des Geschirrs führt zu einem höheren Wasser- und Energieverbrauch und wird nicht empfohlen.
• Bei der Reinigung von Geschirr in einem Haushaltsgeschirrspüler wird in der Regel weniger Energie und Wasser verbraucht als beim Handspülen, sofern der Haushaltsgeschirrspüler gemäß den Herstelleranleitungen verwendet wird.

• Werte für die Programmdauer sowie den Energie- und Wasserverbrauch aller Programme, die einen Betriebszyklus umfassen, entnehmen Sie den entsprechenden Tabellen in dieser Anleitung.

• Beachten Sie die Angaben zur ordnungsgemäßen Installation (u. a. waagerechte Ausrichtung, Anschluss an das Stromnetz, Wasseranschlüsse) in dieser Anleitung.

• Die Verwendung von Reiniger, Salz und anderen Zusatzstoffen muss sachgemäß erfolgen. Falsche Dosierung führt zu erhöhter Umweltbelastung und ggf. auch Schäden am Gerät.
• Beseitigen Sie vor jeder Verwendung jegliche Fremdkörper aus dem Haushaltsgeschirrspüler.
• Die regelmäßige Reinigung und Einhaltung der optimalen Reinigungsintervalle und Maßnahmen zur Vorbeugung von Kalkablagerungen sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.
• Die regelmäßige Kontrolle der Filter und Einhaltung der optimalen Intervalle sind wichtig. Beachten Sie dazu das Kapitel Reinigung und Pflege.

English

Safety instructions
