MODE D'EMPLOI KDW 6021-1 C FS Koenic
- Ce produit peut être utilisé par des enfants âgés de plus de 8 ans et par des personnes à capacités physiques, sensorielles ou mentales réduites, ou inexpérimentées et sans connaissances, s'ils sont surveillées ou s'ils ont reçu des instructions concernant l'utilisation en toute sécurité du produit et s'ils comprennent les risques qui en découlent.
- Les enfants ne doivent pas jouer avec l'appareil.
- Le nettoyage et la maintenance de l'appareil ne doivent pas être réalisés par des enfants à moins qu'ils soient agés de 8 et plus et qu'ils soient sous la surveillance d'un adulte.
- Cet appareil est destiné au lavage de 14 couverts maximum.
- La porte ne doit pas rester en position ouverte car cela peut être un risque de chute.
- Respectez les consignes de la procédure sur le chargement du lave-vaisselle.
Avertissement : Les couteaux et autres ustensiles avec des bouts coupants doivent être mis dans le panier le bout vers le bas ou mis en position horizontale.
Consignes de securite
- Ce produit est conçu pour la préparation de quantités adaptées à un domicile, ou à un environnement similaire, non commercial. Les environnements similaires au domicile peuvent être la cuisine du personnel d'un magasin, un bureau, de petites entreprises agricoles et autres, une chambre d'hôte, un petit hôtel ou des logements résidentiels de même importance.
- Le lave-vaisselle est muni d'orifices de ventilation au socle. Ces ouvertures ne doivent pas être bouchées par une moquette.
- Un cordon d'alimentation détérioré ne peut être remplacé que par un service après-vente agréé afin de ne pas s'exposer à d'éventuels risques.
- Suivez les instructions de la section Nettoyage et entretien.
Français
Consignes de securite
- Important! Vérifiez que le produit est en parfait état de marche avant de l'utiliser. Le produit ne doit pas être utilisé s'il présente des signes d'endommagement ou s'il est suspecté d'être défectueux.
Félicitations!!
Merci d'avoir acheté un produit KOENIC. Veuillez lire soigneusement ce manuel et le conserver pour une consultation future.
Usage prévu
Cet appareil n'est destiné qu'au nettoyage de la vaisselle et de la coutellerie qui peuvent être lavés au lave-vaisselle ou adéquats pour les lave-vaisselles. Toute autre utilisation peut endommager l'appareil ou entraîner des blessures. Cet appareil n'est destiné qu'à l'utilisation domestique et non pas à l'utilisation commerciale.
Imtron GmbH n'assume aucune responsabilité quant à des dommages au produit, à des dommages matériels ou à des blessures corporelles dus à une négligence ou un usage inapproprié du produit, ou à un usage du produit non indiqué par le fabricant.
Avant de l'utiliser pour la première fois
Retirez soigneusement le produit et les accessoires de leur emballage d'origine. Il est conseillé de conserver l'emballage d'origine pour le rangement. Si vous souhaitez disposer de l'emballage d'origine, veuillez respecter les recommandations légales en vigueur. Si vous avez des questions concernant le rebut approprié, contactez le service de déchetterie local.
Vérifiez que le contenu est complet et qu'il n'est pas endommagé. Si le contenu livré est incomplet ou endommagé, contactez immédiatement votre revendeur.
Après avoir déballé, veuillez consulter la section
Nettoyage et entretien.
Garantie et pièces de rechange
La durée de garantie du produit, ainsi que les conditions applicables de la garantie sont disponibles sur la carte de garantie fournie avec le produit. Les pièces détachées, qui sont listées dans la directive sur l'écoconception correspondante, peuvent être obtenues en contactant le centre de service client, pendant une période d'au moins 7 ans, voire 10 ans selon les pièces.
Sommaire
1 x Lave-vaisselle
1 x Manuel d'utilisation
1 x Carte de garantie
Contrôle et composants
A Panneau de contrôle
A1 Interrupteur marche/arrêt
A2 Bouton de sélection de programme < >
A3 Bouton de minuterie
A4 Indicateur de produit de rinçage
A5 Indicateur d'adoucisseur (sel)
A6 Bouton de sélection de fonction F
A7 Bouton de sélection de la zone de rinçage
A8 Bouton d'ouverture de porte
A9 Bouton de démarrage / pause
A10 Indicateurs de fonction auxiliaires
A11 Affichage
A12 Indicateur d'entrée d'eau
A13 Affichage du programme
B Poignée
c Porte
D Tiroir à couverts
E Panier à vaisselle supérieur
F Panier à vaisselle inférieur
G Compartiment de remplissage
Couvercle du détergent en tablettes/
poudre
G1 Couvercle
G2 Compartiment pour le lavage principal
G3 Verrouillage
G4 Compartiment pour le prélavage
Compartiment du produit de rinçage
G5 Repère de remplissage
G6 Bac du produit de rinçage
H Intérieur
H1 Bac à sel
H2 Sortie d'eau avec filtre
H3 Bras de pulvérisation supérieur et inférieur
Arrière
I Cordon d'alimentation avec prise
Tuyau d'évacuation d'eau (pré-assemblé)
K Tuyau d'alimentation d'eau (pré-assemblé)
Accessoires
Entonnoir (non illustré)
Français
Installation
Remarque :
Le lave-vaisselle est muni d'un cordon d'alimentation avec fiche. Veillez à ce que la prise murale soit à l'endroit d'installation souhaité avant de le placer.
Respectez les dimensions de l'appareil pour la localisation et l'installation.
Remarque:
Lorsque vous effectuez le raccordement à l'eau potable, veillez à raccorder l'appareil à l'aide d'un dispositif de sécurité contre la contamination de l'eau potable par refoulement (conformément à la norme DIN EN 1717). Nous recommandons de confier l'installation, y compris l'alimentation en eau et les raccordements électriques, ainsi que les réparations à un technicien qualifié.
Fig. 1 Posez le lave-vaisselle sur une surface plate, horizontale et solide, ex: mettez-le sur un support adapté dans votre cuisine. Vérifiez que l'appareil est placé horizontalement et qu'il n'est pas incliné.
Remarque :
Le lave-vaisselle peut être encastré sous un plan de travail.
Fig. 2 Le lave-vaisselle doit être branché à l'évacuation.
- Le tuyau est déjà branché à la sortie d'évacuation d'eau. Coupez les sangles et déroulez le tuyau.
- Branchez au bout du tuyau de l'évacuation d'eau (Option A ou B). Prenez en compte la hauteur maximale de la sortie du tuyau d'évacuation. Vérifiez que le tuyau d'évacuation est correctement branché et vissé.
Remarque :
Un support adapté de tuyau est disponible en options d'accessoires.
Fig. 3 Branchez l'arrivée d'eau à un robinet d'alimentation d'eau (3/4") avec le tuyau fourni et veillez à le serrer fermement.
Remarque :
Si les tuyaux d'eau sont nouveaux ou n'ont pas été utilisés depuis une longue période, laissez couler l'eau pour veiller à ce que l'eau soit claire et sans impureté. Si cette précaution n'est pas prise, l'arrivée d'eau risque de se boucher et d'endommager l'appareil.
Fig. 4 Branchez la fiche d'alimentation au secteur.
Remarque :
Avant d'utiliser le produit pour la première fois, assurez-vous que toutes les connexions hydrophiles du produit sont scellées correctement et branchées à la fois sur l'appareil ainsi que sur les conduites d'eau. Vérifiez toutes les connexions périodiquement pour éviter des fuites.
i Installation sous un plan de travail
Si vous souhaitez placer le lave-
vaisselle sous un plan de travail,
vous pouvez retirer la plaque de protection supérieure. Pour ce faire, retirez les deux vis de la plaque de protection à l'arrière du lave-vaisselle et retirez la plaque. La hauteur du lave-vaisselle de 815 mm est désormais conforme à la hauteur standard pour lave-vaisselle encastré.
Avertissement ! Revissez les deux vis dans les trous correspondants.
Préparation
Mettre du sel dans le bac à sel
Fig. 5 Selon la dureté de votre eau du robinet (taux de dureté) utilisez plus de sel (adoucissant d'eau). Respectez toujours les instructions indiquées avec le sel.
• Retirez le panier et dévissez et enlevez le bouchon du bac à se
- Avant la première utilisation, versez de l'eau dans le récipient à sel jusqu'au repère MAX.
- Mettez le bout de l'entonnoir (fourni) dans l'orifice et versez environ 1,5 kg de sel. Il est normal qu'une petite quantité d'eau ressorte du bac à sel.
- Après avoir rempli le bac, revissez fermement le bouchon dans le sens des aiguilles d'une montre.
- Immédiatement après avoir rempli de sel le bac à sel, un programme de lavage doit être déclenché (programme rapide est suggéré). Sinon, le système du filtre, de la pompe et des autres parties importantes de l'appareil peuvent être endommagés par l'eau salée qui n'est pas couverte pas la garantie.
- Si le bac à sel est vide, l'indicateur lumineux d'adoucissant (sel) S s'allume.
Remarque:
Dépendant de la dissolution totale du sel, le voyant d'avertissement du sel peut être encore allumé bien que le bac à sel soit remplit.
Attention
- N'utilisez que du sel spécialement destiné à être utiliser pour les lave-vaisselle ! Tous les autres types de sel qui ne sont pas spécialement destinés à l'utilisation aux lave-vaisselle, en particulier le sel de table, endommageront l'adoucissant d'eau. Dans le cas de dégâts provoqués par l'utilisation de sel inadéquat, le fabricant ne donne aucune garantie et ne sera pas tenu responsable des dégâts occasionnés.
- Si le sel déborde, un programme de trempage ou un programme rapide devrait être effectué pour retirer l'excès de sel.
- Ne remplissez de sel que juste avant de commencer un des programmes complets de lavage. Cela évitera des grains de sel ou de l'eau salée, qui auront été éventuellement versés, de rester au fond de la machine pendant une durée indéterminée, pouvant entraîner la corrosion.
- Le bac à sel ne doit être re-rempli que lorsque le voyant d'avertissement de sel du tableau de fonctions s'allume.
Ajuster la consommation de sel
Fig. 6 Activez le mode de configuration:
Démarrez le lave-vaisselle avec l'interrupteur marche / arrêt et dans les 60 secondes, appuyez sur le bouton de programmation > et maintenez-le enfoncé pendant environ 5 secondes. La machine entrera dans le mode de réglage qui est indiqué par le voyant clignotant de
Ajuster le niveau de consommation
de sel : Appuyez sur le bouton >
pour sélectionner le réglage approprié conformément à votre environnement local. Respectez le tableau suivant pour trouver le réglage approprié.
Français
| Taux de dureté d'eau | Réglage |
| °dH1) | mmol/l2) |
| 0-5 0-0,9 | 4 H1 | |
| 6-11 1,0-2,0 H2 | |
| 12-17 2,1-3,0 H3* | |
| 18-22 3,1-4,0 H4 | |
| 23-34 4,1-6,0 H5 | |
| 35-55 6,1-9,8 H6 | |
Le produit quittera automatiquement le mode de configuration, 5 secondes après le dernier réglage/fonctionnement du commutateur ou lorsque vous appuyez sur l'interrupteur marche / arrêt.
Remarque:
1) Degré de mesure allemand de la dureté d'eau
2) millimol, unité internationale de la dureté d'eau
*) réglage d'usine
Contactez votre distributeur d'alimentation d'eau pour des informations concernant la dureté de votre alimentation d'eau.
Ajouter du détergent
Fig. 7 Le compartiment doit être re-rempli avant le commencement de chaque cycle de lavage.
Pour la quantité adéquate, respectez les instructions indiquées avec le détergent.
- Poussez le loquet de déverrouillage sur le côté et ouvrez le couvercle.
- Ajoutez toujours le détergent juste avant de commencer chaque cycle de lavage, sinon, il pourrait s'humidifier et ne pas se dissoudre correctement.
- Si la vaisselle est très sale, placez une dose de détergent supplémentaire dans la cavité extérieure du couvercle de la chambre à détergent. Ce détergent agira pendant la phase de prélavage.
Veillez à la différence des deux compartiments:
a) Compartiment du détergent du cycle de lavage principal.
b) Compartiment du détergent du cycle de prélavage.
- Refermez le couvercle et appuyez jusqu'à ce qu'il se verrouille en place.
Remarque:
N'utilisez que le détergent spécialement fabriqué pour l'utilisation au lave-vaisselle. Gardez votre détergent frais et sec.
Remplir le compartiment du produit de rinçage
Fig. 8 Votre lave-vaisselle est destiné à l'utilisation de produits de rinçage liquides libérés au dernier rinçage pour éviter toute trace de gouttelettes d'eau sur votre vaisselle.
- Appuyez sur la languette, retournez le couvercle et versez le produit de rinçage dans le distributeur jusqu'au repère MAX. Le volume du récipient de produit de rinçage est d'environ 110 ml.
- Retournez le couvercle et fermez-le pour qu'il s'enclenche.
Remarque:
Ne jamais remplir le compartiment de produit de rinçage avec d'autres substances (ex : Produit nettoyant de lave-vaisselle, détergent liquide). Ceci endommagerait l'appareil.
- Le produit de rinçage est automatiquement ajouté pendant le dernier rinçage, assurant un rinçage minutieux et un séchage sans tâche et traces.
- Si le distributeur de produit de rinçage est vide, le voyant lumineux
* du produit de rinçage s'allumera.
Ajustez le dosage du liquide de rinçage
Le dosage peut être ajusté en 5 niveaux. Le niveau par défaut est 3. Ce réglage est une recommandation.
- Fermez la porte et démarrez l'appareil avec l'interrupteur marche/arrêt.
- Dans les 60 secondes suivant la mise sous tension de l'appareil, maintenez enfoncé le bouton de programme > pendant 5 secondes, puis appuyez sur le bouton de retardateur de démarrage pour entrer en mode de réglage. Le symbole de l'indicateur de produit de rinçage clignote.
- Appuyez sur le bouton de programme > encore une fois pour sélectionner le bon réglage en fonction de vos habitudes d'utilisation. Le réglage change dans l'ordre suivant : d1 -> d2 -> d3 -> d4 -> d5 -> d1. Plus le réglage est élevé, plus le liquide de rinçage est utilisé.
- Le mode de réglage se termine automatiquement 5 secondes après le dernier réglage ou en éteignant l'appareil avec l'interrupteur marche/arrêt.
Remarque:
- Réglez le niveau de dosage plus haut si la vaisselle reste sale.
- Réglez le dosage plus bas si la vaisselle est pâle ou tachée.
Charger le panier du lave-vaisselle
- Ne nettoyez que la vaisselle et les couverts qui résistent au lave-vaisselle ou qui sont adaptés. Respectez les instructions des fabricants.
- Raclez toute grande quantité restante de nourriture. Ramollissez les restes de nourriture brûlée dans une poêle.
- Il n'est pas nécessaire de rincer la vaisselle au robinet.
- Mettez la vaisselle dans le lave-vaisselle de la manière suivante :
- La vaisselle telles les tasses, verres, plats/casseroles, etc. est tournée vers le bas.
- La vaisselle ronde, ou celle avec des renfoncements, doit être chargée inclinée afin que l'eau puisse s'écouler.
- Tous les ustensiles sont rangés en sécurité et ne peuvent pas se renverser.
- Tous les ustensiles sont mis de manière à ce que les jets d'eau puissent pivoter librement durant le lavage.
- Placez les petits éléments, comme la vaisselle délicate et légère comme les sous-tasses, les tasses, les verres, les bols à dessert, etc. dans le panier du haut
- Placez les éléments les plus gros et lourds, comme les assiettes, les plaques de cuisson, les casseroles, les bols, etc. dans le panier du bas.
Remarque:
Les très petits éléments ne devraient pas être lavés au lave-vaisselle car ils pourraient facilement tomber du panier.
Attention
- Les couteaux à longues lames rangés debout sont éventuellement dangereux.
- Ne laissez aucun élément dépasser par le bas.
- Chargez toujours les ustensiles tranchants avec une pointe coupante vers le bas !
- Ne à surchargez pas votre lave-vaisselle car les résultats seront moindres.
Français
Ajuster le panier du haut

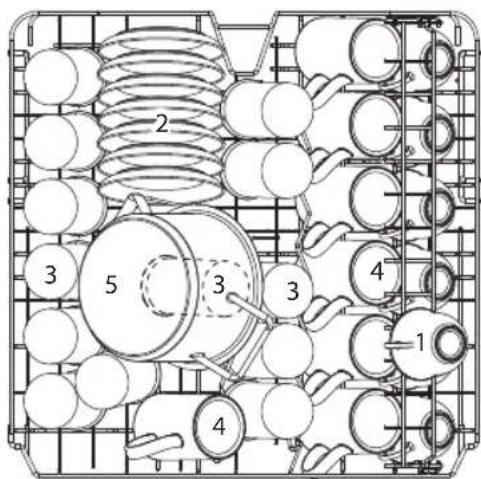

Fig. 9a Pour permettre de placer les éléments les plus hauts, comme les carafes, vous pouvez régler le panier du haut selon deux positions. Tirez le panier supérieur vers le haut pour l'élever. Poussez les poignées de chaque côté pour abaisser le panier. Respectez l'organisation générale de l'emplacement de la vaisselle et des couverts dans le panier.

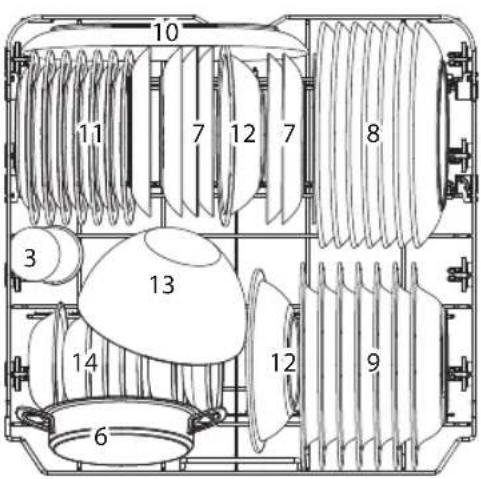

11 7 12 7 8
3 13
14 12 9
6
 Tasses |  Sous-tasses |  Verres |
 Mugs Petite casserole |  |  Plat à four |
 Assiettes à dessert |  Assiettes de table |  Assiettes à soupe |
 Plat ovale |  Assiettes à dessert en mélamine |  Bols en mélamine |
 Bol en verre |  Coupes à dessert | |
Français
Fig. 9b Des supports supplémentaires peuvent être enclenchés dans le panier du bas (I). Des plateaux supplémentaires peuvent être abaissés dans le panier supérieur (II).

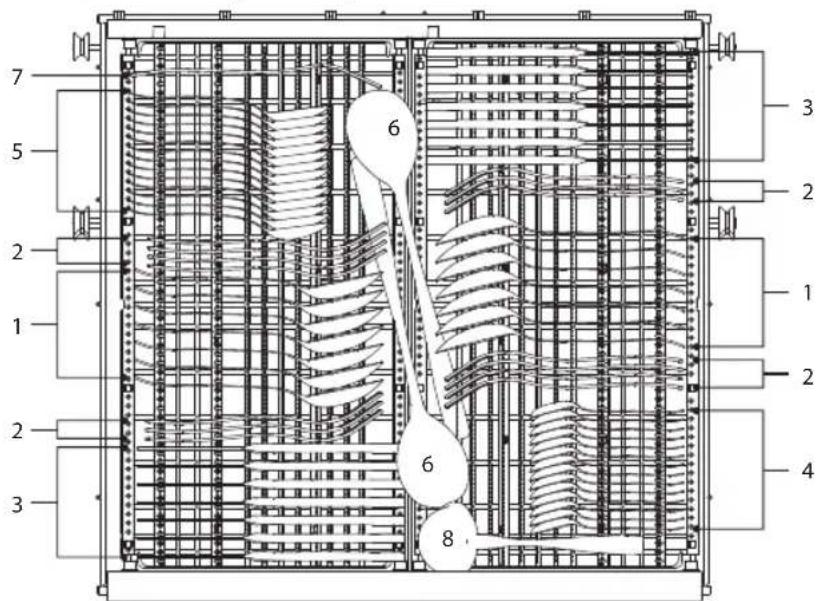

Fig. 10a Respectez l'organisation de l'emplacement de la coutellerie dans le panier à coutellerie. Voir le tableau suivant pour les désignations possibles.
5
2
1
2
3
6
6
8
3
2
1
2
4
 1 Cuillères à soupe |  2 Fourchettes |  3 Couteaux |  4 Petites cuillères |
 5 Cuillères à dessert |  6 Cuillères de service |  7 Fourchettes de service |  8 Louche à soupe |
Fig. 10b Le plateau à couverts est modulable et peut s'adapter à vos besoins.
B I. Position standard, plat à gauche, incliné à droite
B II. Les deux moitiés à plat, la moitié droite surélevée
B III. Gauche à plat, droite ouvert, moitié droite superposée à la moitié gauche
B IV. Gauche à plat, droite ouverte, moitié droite retirée
Français
Fonctionnement
Lavage des assiettes
Fig. 11 Respectez les étapes suivantes pour commencer le cycle de lavage :
- Préparation du lave-vaisselle.
Chargement du panier du lave-
vaisselle. Ajoutez le détergent ou le
produit de rinçage.
- Veillez à ce que le robinet/
l'alimentation d'eau soit ouvert, que
l'appareil soit branché au secteur
et que la porte soit correctement
refermée.
- Appuyez sur le bouton «On/Off» pour allumer le lave-vaisselle
- Sélectionnez votre programme, voir la section Sélection du programme
Note:
Si seulement un panier est utilisé, vous pouvez éteindre la zone de rinçage inutilisée. Appuyez sur le bouton de sélection de zone de rinçage pour sélectionner la zone désirée. Observez les indicateurs ou .
En choisissant l'ouverture de porte automatique, cela améliore le séchage naturel. Une fois le cycle de lavage terminé, la porte s'ouvre automatiquement, laissant la vapeur ainsi que l'humidité s'échapper.
L'indicateur lumineux correspondant s'allume.
Cette fonction est disponible comme fonction standard pour tous les programmes et peut être désactivée en appuyant sur la touche correspondante.
-
Si vous le souhaitez, sélectionnez la fonction turbo pour réduire le temps d'exécution du programme (ne peut pas être sélectionné avec Auto et Rapid).
-
Si vous le souhaitez, sélectionnez la fonction Extra Dry 😊, si vous avez besoin de vaisselle extra sèche après le lavage.
- Sélectionnez la fonction d'auto-nettoyage pour nettoyer le lave-vaisselle de temps en temps. Pour ce faire, appuyez sur le bouton d'ouverture de porte pendant 3 secondes afin que la durée du programme 2:25 s'affiche à l'écran, puis appuyez sur le bouton Départ/Pause pour démarrer le processus. Notez également le dernier point du tableau des programmes.
- Fermez la porte et appuyez sur le bouton démarrer / pause pour démarrer le lavage de la vaisselle.
- Ouvrez la porte pour mettre le cycle de lavage en pause.
- Pour commencer le processus de lavage ultérieurement, appuyez sur le bouton de la minuterie et, en appuyant dessus plusieurs fois, définissez la durée en heures du démarrage retardé. Le délai peut être de 1 heure à 24 heures (à des intervalles d'une heure). Appuyez sur le bouton démarrage / pause pour activer la minuterie. Le lave-vaisselle démarre le cycle de lavage lorsque le temps prédéfini est écoulé.
Remarque:
Les voyants du programme indiquent l'état du lave-vaisselle.
- Voyant du programme allumé : veille ou pause
-
Lorsque le cycle de lavage est terminé, le signal du lave-vaisselle sera émis pendant 8 secondes, puis s'arrêtera.
-
Arrêtez l'appareil avec le bouton «On/Off» et coupez l'arrivée d'eau.
- Ouvrez la porte du lave-vaisselle.
Attention
Il est dangereux d'ouvrir la porte durant le lavage, car l'eau chaude peut vous brûler.
- Patientez quelques minutes avant de vider le lave-vaisselle pour éviter la manipulation de vaisselle et ustensiles tant qu'ils sont encore chauds et plus susceptibles de se casser. De plus, ils sècheront mieux.
- Videz le lave-vaisselle.
Changer le programme de lavage
Le programme de lavage peut être changé lorsque le lave-vaisselle ne fonctionne que pendant peu de temps. Autrement, le détergent peut avoir déjà été libéré, et l'appareil peut avoir déjà vidé l'eau de lavage.
- Appuyez sur le bouton ▷II (Marche/Pause) pour mettre la machine en état de veille.
- Appuyez sur le Bouton de sélection de programme > plus de trois secondes. Changez le programme sur le réglage du cycle souhaité.
- Appuyez à nouveau sur le bouton ▷II (Marche/Pause) pour continuer le cycle de lavage.
Pausez le cycle de lavage
- Si vous avez oublié de mettre de la vaisselle, le processus peut être mis en pause et il cette dernière peut être ajoutée, mais veillez à ce que le compartiment de détergent ne soit pas déjà ouvert.
-
Ouvrez à peine la porte pour pauser le cycle de lavage.
-
Après que les jets d'eau s'arrêtent de fonctionner, la porte peut être totalement ouverte.
-
Ajoutez les plats oubliés.
-
Refermez la porte et le lave-vaisselle continuera de fonctionner 10 secondes plus tard
Recommandations du type de lessive
Consultez les notes ci-dessous pour améliorer les résultats de lavage, tout en réduisant à la fois votre consommation énergétique et l'impact négatif sur l'environnement :
- Dosez le produit vaisselle et le sel en vous appuyant sur les recommandations// les exigences du fabricant et en tenant compte de la quantité et de la saleté des plats.
- Ne mélangez pas différents types de produits vaisselle et sels.
- N'utilisez pas de produits vaisselle à base de solvants ou de produits corrosifs.
- Évitez le surdosage.
Avertissement
Un mauvais dosage de la lessive, du sel ou d'autres produits ajoutés peut endommager le produit.
Français
Fig. 12 Tableau de programmes
Le tableau ci-dessous indique les programmes les plus adaptés aux niveaux de résidus alimentaires de la vaisselle et la quantité de détergent nécessaire. Il donne également des informations sur les programmes.
| Programme | Informations et objectif | Description du cycle | Détergent Pré/Principal | Durée (min) | Consommation énergétique (Kwh) | Consommation d'eau (L) | Produit de rinçage |
| Auto | Pour la vaisselle normalement sale et très sale. | Prélavage 45°CLavage 55-65°CRinçageRinçage 50-55°CSéchage | 4/18g1 ou 2 doses | 85-150 | 0.850 -1.550 | 8.5-18.0 | ★ |
| Intensive | Pour la vaisselle très sale, et les casseroles, poêles, plats, etc. normalement sales avec des résidus secs. | Prélavage 50°CLavage 65°CRinçageRinçageRinçage 60°CSéchage | 4/18g1 ou 2 doses | 205 1 | 500 16.6 | | ★ |
| Universal | Pour la vaisselle normalement sale comme les casseroles, les assiettes, les verres et les poêles peu sales. | Prélavage 45°C)Lavage 55°CRinçageRinçage 55°CSéchage | 4/18g1 ou 2 doses | 175 0.9 | 80 13.6 | | ★ |
| ECO(*EN 60436) | Il s'agit du programme normal ; il convient pour nettoyer la vaisselle normalement sale, et c'est le programme le plus efficace en termes de consommodation combinée d'énergie et d'eau pour ce type de vaisselle. | PrélavageLavage 50°CRinçageRinçage 50°CSéchage | 4/18g1 ou 2 doses | 198 0 | 747 9.8 | | ★ |
| Glass | Pour la vaisselle et les verres peu sales. | PrélavageLavage 50°CRinçage 50°CRinçage 50°CSéchage | 4/18g1 ou 2 doses | 120 0 | 950 13.5 | | ★ |
| 90 min. | Pour les paniers à peine sales ne nécessitant pas une excellente performance de séchage. | Lavage 60°CRinçageRinçage 50°CSéchage | 22g1 dose | 90 1 | 180 12.5 | | ★ |
| Rapid | Un cycle plus court pour les paniers à peine sales et un lavage rapide. | Lavage 45°CRinçage 45°C | 12g1 dose | 30 0.8 | 20 11.2 | | - |
| Auto-nettoyage | Nettoyage efficace du lave-vaisselle lui-même. | PrélavageLavage à 60°CRinçageRinçage à 70°CSéchage | 4/18g1 ou 2 doses. | 145 1 | 250 | 14.9 | ★ |
★ : Un produit de rinçage peut être utilisé.
Remarque:
* ECO: Ce programme convient pour nettoyer la vaisselle normalement sale et, pour ce type d'utilisation, c'est le programme le plus efficace en termes de consommation combinée d'énergie et d'eau. Il permet d'évaluer la conformité à la législation en matière d'écoconception EU.
Remarque: Les valeurs indiquées pour les programmes autres que le programme ECO ne sont fournies qu'à titre indicatif.
Nettoyage et entretien
Attention
- Lors du nettoyage, ne jamais utiliser de solvants ou des matériaux abrasifs, des brosses dures, des objets métalliques ou pointus. Les solvants sont dangereux pour la santé humaine et peuvent ronger les éléments en plastique, alors que des mécanismes et des outils de nettoyage agressifs peuvent rayer les surfaces.
- Nettoyez les surfaces extérieures de l'appareil avec un chiffon humide et puis essuyez-les soigneusement. Assurez-vous qu'aucun liquide ne pénètre à l'intérieur de l'appareil (par exemple, par le bouton).
- Nettoyez le contour de la porte avec uniquement un chiffon doux, chaud et humide. Afin d'éviter la pénétration d'eau dans le verrouillage de la porte et des composants électriques, n'utilisez aucun type de détergent vaporisateur.
Nettoyage de l'assemblage du filtre
Le filtre empêche les gros résidus de nourriture ou d'autres détritus de pénétrer dans la pompe. Vérifiez les filtres en cas de blocage chaque fois que le lave-vaisselle est utilisé.
Fig. 13 Le système du filtre consiste d'un filtre à grosses mailles, un plat (Filtre principal) et un micro filtre (petites mailles).
- Filtre principal A: Les particules de nourriture et de saleté retenues par ce filtre sont pulvérisées par un jet d'eau spécial et lavés pour évacuation.
- Micro filtre B: Ce filtre retient les résidus de saleté et de nourriture dans l'emplacement du siphon et les empêche d'être déposés sur la vaisselle durant le cycle de lavage.
- Filtre grosses mailles C: Les plus gros détritus, tels les morceaux d'os ou de verre pouvant bloquer l'évacuation sont retenus par le filtre à grosses mailles. Pour retirer les détritus pris par le filtre, pincez légèrement le bouchon sur le haut du filtre et retirez-le.
Démontez et nettoyez le filtre en respectant les étapes suivantes :
- Tournez le bouchon du filtre (filtre C) dans le sens inverse des aiguilles d'une montre et retirez l'assemblage entier du filtre.
- Pincez les deux languettes au bas du filtre C et retirez le filtre B. Retirez maintenant le filtre C du filtre principal A.
• Lavez les filtres sous le robinet.
- Remettez-les en faisant l'inverse. Veillez à ce que l'assemblage du filtre soit correctement placé.
Attention
Ne pas utiliser le lave-vaisselle sans que le système de filtre soit installé.
Nettoyage des jets d'eau
Fig. 14 Les jets d'eau peuvent être facilement retirés pour un nettoyage régulier des embouts, afin d'éviter d'éventuels blocages.
- Prenez le jet d'eau par le milieu, tirez-le vers le haut et retirez-le.
• Lavez les jets sous un robinet d'eau
- Remettez-les soigneusement en place et veillez à ce que les jets d'eau soient correctement fixés et puissent tourner librement.
Détartrage
Le détartrage n'est pas nécessaire si le détergent est dosé correctement. Si vous souhaitez détartrer le tambour, procédez conformément aux instructions du fabricant du produit de détartrage. Vous pouvez obtenir des produits de détartrage appropriés auprès des détaillants.
Français
Codes d'erreurs
| Code Signification Causes possibles | |
| €1 Durée plus longue d'arrivée | Robinets fermésArrivée d'eau limitéePression d'eau trop faible |
| €3 Température requise non atteinte. | Mauvais fonctionnement de l'élément chauffant. |
| €4 | Débordement | Un élément du lave-vaisselle fuit |
| €8 | Erreur de l'orientation de la vanne de distribution. | Circuit ouvert ou vanne de distribution cassée. |
| Ed | Erreur de communication entre le circuit imprimé principal et le circuit imprimé de l'écran. | Circuit ouvert ou rupture de câblage de communication. |
| EC Erreur du système de contrôle de lavage Panne | PCB ou de moteur |
Si vous rencontrez des codes d'erreur (ERROR), veuillez contacter le service client. Les lignes d'assistance téléphonique respectives sont fournies dans un document fourni à part.
Dépannage
En cas de problème de fonctionnement, veuillez vous référer au tableau ci-dessous. Si le problème ne peut pas être résolu tel qu'indiqué dans la partie Solution ou si des pièces de rechange sont nécessaires pour la réparation par vois soins, veuillez contacter le centre de service. Vous trouverez les différents numéros d'assistance téléphonique sur la carte de garantie fournie avec ce produit. Veuillez noter qu'une mauvaise réparation par vos soins peut être dangereuse et mener à une annulation de la garantie. En cas de doute, abstenez-vous d'effectuer la réparation.
| Problème Causes possibles Solution | |
| L'appareil ne fonctionne pas | Alimentation interrompueVérifiez la source d'alimentation | |
| Pression d'eau trop faibleAssurez-vous que l'arrivée d'eau est correctement connectée et que le robinet est ouvert | |
| La porte de la machine à laver est mal fermée. | Vérifiez que la porte est correctement fermée |
| L'eau n'est pas pompée hors du lave-vaisselle | Le tuyau d'évacuation est obstrué | Vérifiez le tuyau d'évacuation |
| Le filtre est obstruéVérifiez et lavez le filtre | |
| L'évier de la cuisine est bouché | Vérifiez que l'eau s'écoule bien dans l'évier, et appelez un technicien en cas de problème |
| Résidus dans le fond • Détergent incorrect • Utilisez seulement | ment un détergentspécial pour lave-vaisselle |
| • Produit de rinçage débordé • Essuyez les débordements de produit de rinçage |
| Intérieur du compartiment taché | • Du détergent avec colorant a été utilisé | • Utilisez seulement du détergent non coloré |
| Film blanc sur la surface intérieure du compartiment | • L'eau est forte en minéraux • Nettoyez régulièrementl'intérieur avec une éponge humide |
| Tâches de rouille sur la coutellerie | • La coutellerie n'est pas en matériaux inoxydable | • Ne pas nettoyez ces éléments dans la machine à laver |
| • Aucun programme lancé après remplissage des sels | • Lancez toujours un programme rapide après remplissage des sels |
| • Le couvercle du compartiment à adoucissant mal fermé | • Vérifiez et fermez-le hermétiquement |
| Bruits de chocs dans le compartiment | • Les jets d'eau butent dans un élément du panier | • Interrompez le programme et réorganisez les éléments |
| Bruits de cliquetis • De la vaisselle se déplace dans le compartiment |
| Bruits de chocs dans les tuyaux d'eau | • Cela est entraîné par l'installation particulière des tuyaux ou un croisement | • Cela n'influence pas le bon fonctionnement du lave-vaisselle |
| La vaisselle n'est pas propre | • Vaisselle mal chargée • Réorganisez la vaisselle |
| • Les jets d'eau sont bloqués | |
| • Pas assez de détergent • Ajoutez du détergent |
| • Le programme n'est pas assez puissant | • Choisissez un autre programme |
| • Le filtre est sale ou inséré incorrectement | • Nettoyez le filtre et assurez-vous qu'il est bien inséré |
| Pellicule pale sur le verre | • Trop de détergent • Utilisez moins de détergent et choisissez le cycle le plus court pour nettoyer les verres |
| Taches noires ou grises sur la vaisselle | • Des ustensiles d'aluminium ont frotté sur la vaisselle | • Utilisez un nettoyant légèrement abrasif |
Français
| Problème Causes possibles Solution | |
| Il reste du détergent dans les compartiments de distribution | • Les compartiments de distribution sont obstrués | • Réorganisez la vaisselle |
| La vaisselle n'est pas sèche | • Chargement incorrect |
| • Le niveau de produit de rinçage est trop bas | • Augmentez le niveau de produit de rinçage |
| • Vaisselle retirée trop tôt • Ne re | • retirez pas la vaisselle immédiatement après nettoyage. |
Technical Data
| Consommation énergétique 1760 - 2100 W |
| Tension nominal / Fréquence 220 - 240 V ~ 50 Hz |
| Pression d'eau (écoulement d'eau) 0,4 - 10 bar (0,04 - 1 MPa) |
| Température de l'eau Froide et chaude (max. 40°C) |
Notes concernant la consommation d'eau et d'énergie du lave-vaisselle
- Le programme eco est adapté pour nettoyer les plats normalement sales. C'est le programme le plus efficace à cet effet en termes de consommation d'énergie et d'eau et il est utilisé pour évaluer la conformité avec la législation européenne en matière d'écoconception.
- En chargeant le lave-vaisselle domestique jusqu'à la capacité spécifiée par le fabricant, l'énergie et l'eau peuvent être économisées. Disposez les plats correctement, comme décrit dans les plans de chargement dans ces instructions. Un chargement incorrect entraîne un lavage inefficace de la vaisselle et peut-être des dysfonctionnements.
- Le pré-lavage manuel de la vaisselle entraîne une consommation d'eau et d'énergie plus élevée et n'est pas recommandé.
-
Le lavage de la vaisselle dans un lave-vaisselle domestique consomme généralement moins d'énergie et d'eau que le lavage à la main, à condition que le lave-vaisselle domestique soit utilisé conformément aux instructions du fabricant.
-
Les valeurs pour la durée des programmes ainsi que la consommation d'énergie et d'eau de tous les programmes qui incluent un cycle de fonctionnement se trouvent dans les tableaux correspondants de ces instructions.
- Respectez les informations d'installation correcte (y compris l'alignement horizontal, le raccordement à l'alimentation électrique, le branchement à l'eau froide) dans ces instructions.
- L'utilisation de produits de lavage, du sel et d'autres additifs doit être effectuée correctement. Un dosage Incorrect entraîne une plus grande pollution environnementale et peut endommager l'appareil.
- Avant chaque utilisation, retirez tous les objets étrangers du lave-vaisselle domestique.
- Un nettoyage régulier et le respect des intervalles de nettoyage optimaux et les mesures pour prévenir les dépôts de calcaire sont importants. Veuillez consulter le chapitre Nettoyage et entretien.
- Le contrôle régulier des filtres et des intervalles de nettoyage optimaux sont importants. Veuillez consulter le chapitre Nettoyage et entretien.
