Tipo di prodotto	Cappa da cucina a parete
Marca	Candy
Modello	CVM 95 X
Larghezza	90 cm (stima per modello 95)
Distanza minima tra cappa e superficie di cottura	65 cm
Modalità di evacuazione	Aspirante (esterno) o filtrante (ricircolo)
Filtro antigrasso	Metallico, lavabile in lavastoviglie, ogni 2 mesi
Filtro al carbone attivo	Incluso, non lavabile, sostituzione ogni 4 mesi
Numero di velocità	3 velocità + funzione intensiva (10 minuti)
Illuminazione	Alogena o a incandescenza (secondo versione)
Comandi	Elettronici tattili con display (secondo versione)
Funzioni speciali	Timer 15 min, Clean Air (10 min/h), indicatore di saturazione filtri
Alimentazione elettrica	230 V ~ 50 Hz (tipica)
Classe elettrica	Classe II (doppio isolamento)
Diametro uscita aria	150 mm (stima, non specificato)
Manutenzione	Pulizia con alcol denaturato o detergente neutro
Sostituzione lampade	Alogena (fig.11) o a incandescenza (fig.12) – stesso tipo
Reset memoria saturazione	Premere 5 secondi sul tasto illuminazione dopo pulizia/cambio

Domande frequenti - CVM 95 X CANDY

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima tra la superficie di supporto dei recipienti e la parte più bassa della cappa deve essere di almeno 65 cm.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere lavati almeno ogni 2 mesi, in lavastoviglie o a mano con un detergente neutro. Un lavaggio frequente previene i rischi di incendio.

Quando bisogna sostituire i filtri al carbone?

I filtri al carbone attivo devono essere sostituiti ogni 4 mesi. Non sono né lavabili né rigenerabili. La saturazione dipende dall'uso.

Cosa fare se l'indicatore di saturazione dei filtri si accende?

Se il display lampeggia alternando velocità e 'F', i filtri antigrasso devono essere lavati. Se mostra 'A', i filtri al carbone devono essere cambiati. Dopo la manutenzione, premere 5 secondi sul tasto illuminazione per resettare.

Come utilizzare la funzione Clean Air?

Premere il tasto timer (E o F secondo versione) per 2 secondi quando la cappa è spenta. Il motore gira 10 minuti all'ora in 1a velocità per rinnovare l'aria.

Come sostituire le lampade alogene?

Rimuovere il vetro facendo leva nelle fessure previste, quindi sostituire la lampada con una dello stesso tipo. Non toccare le lampade con le mani nude.

La cappa può funzionare in modalità ricircolo senza evacuazione esterna?

Sì, la cappa può essere utilizzata in versione filtrante. I filtri al carbone attivo sono inclusi. L'aria viene purificata e rimessa nella stanza.

Perché la cappa non si accende?

Verificare che la spina sia ben inserita nella presa e che l'interruttore non sia scattato. Se il problema persiste, contattare il servizio di assistenza tecnica.

Come impostare il timer di spegnimento automatico?

Premere il tasto timer (E) mentre la cappa è in funzione: si spegnerà dopo 15 minuti. Un punto decimale lampeggia sul display.

Dove si trova il numero di serie?

Il numero di serie (16 caratteri che iniziano con 3) si trova sul certificato di garanzia o sulla targhetta segnaletica all'interno dell'apparecchio.

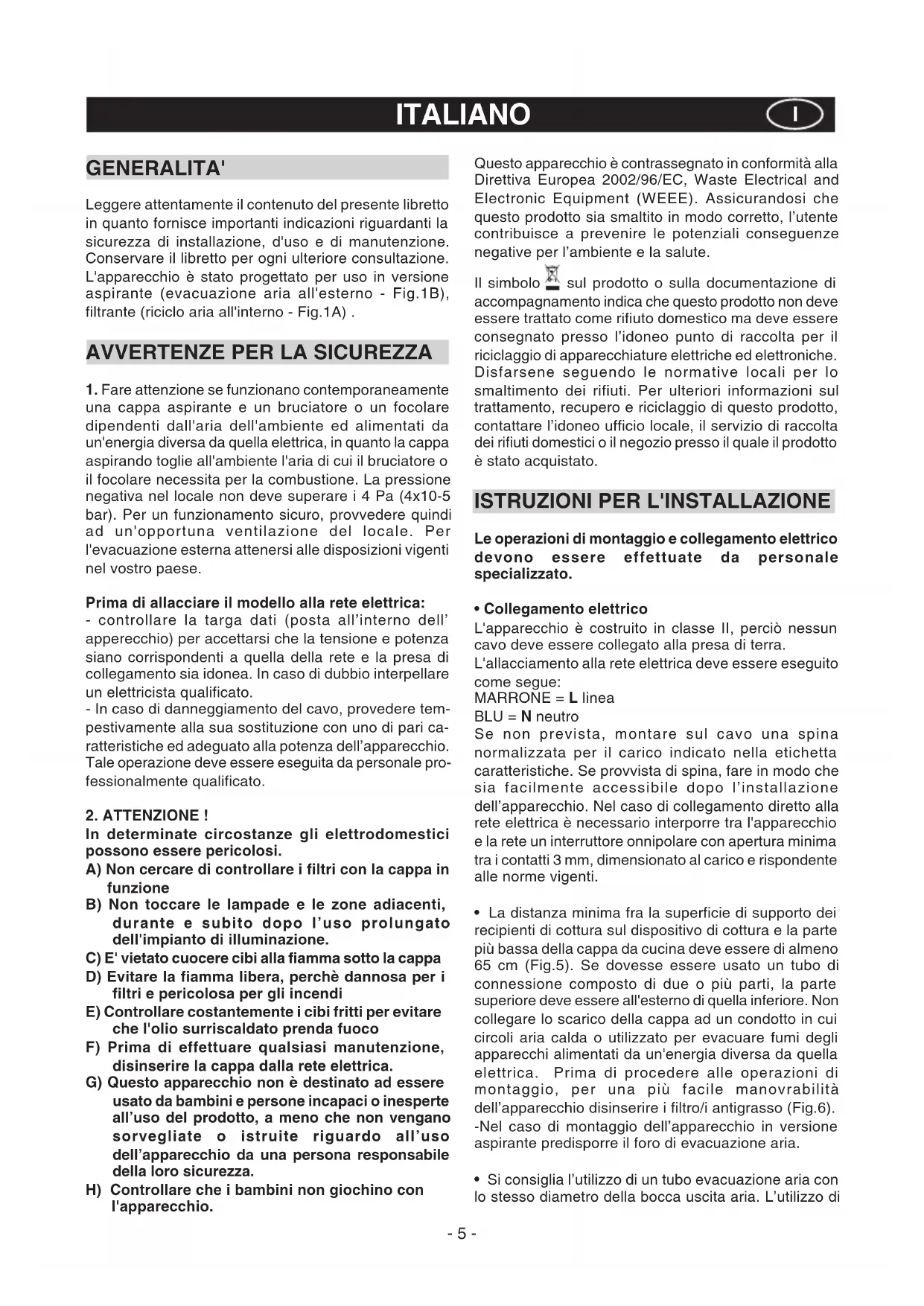

MANUALE UTENTE CVM 95 X CANDY

CAPPA ASPIRANTE - Istruzioni per l'uso

Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione. Conservare il libretto per agli ulteriore consultazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuazione aria all'esterno - Fig.1B), filtrante (riciclo aria all'interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attenzione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.
• In caso di danneggiamento del cavo, provedere tempestivamente alla sua sostituzione con uno di paricaratteristiche ed adeguato alla potenza dell'apparecchio. Tale operazione deve essere eseguita da personale professionalmente qualificato.

2. ATTENZIONE!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impiano di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi
E) Controllare costamente i cibi fritti per evitare che I'olio surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo appearecchio non è destinato ad essere usato da bambini e persone incapaci o inesperte all'uso del prodotto, a meno che non vengano sorvegliate o istruite riguardo all'uso dell'apparecchio da una persona responsable della loro sicurezza.
H) Controllare che i bambini non giochino con l'apparecchio.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smallito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il risciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguito le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e risciclaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negotio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

- Collegamento elettrico

L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.

L'allacciamento alla rete elettrica deve essere eseguito come segue:

MARRONE = L linea

BLU = N neutrto

Se non prevista, montare sul cavo una spina normalizzata per il carico indicate nella etichetta caratteristiche. Se provvista di spina, fare in modo che sua facilemente accessibile dopo l'installazione dell'apparecchio. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul disposativo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65 cm (Fig.5). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtrò/i antigrasso (Fig.6).

-Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationia aria.

• Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della bocca uscita aria. L'utilizzo di

una riduzione potrebbe diminuire le prestazioni del prodotto ed aumento la rumorosità.

- FISSAGGIO A PARETE

Eseguire i fori A rispettando le quote indicate (Fig.2). Fissare l'apparecchio al muro ed allinearlo in posizione orizzontale con i pensili. A regolazione avvenuta fissare la cappa definitivamentetramite le 2 viti A (Fig.4).

Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e i tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- FISSAGGIO DEI RACCORDI TELESCOPICIDECORATIVI - VERSIONE ASPIRANTE

Predisporre l'alimentazione elettrica entro l'ingombro del raccordo decorativo. Se il vosto appearecchio deve essere installato in versione aspirante, predisporre il foro evacuationia aria. Regolare la larghezza della staffa di supporto del raccordo superiore (Fig.3).

Successivamente fissarla al soffitto in modo che sia in asse con la vostra cappatramite le viti A (Fig.3) e rispettando la distanza dal soffitto indicata in Fig.2. Collegare, mediante un tubo di raccordo, la flangia C al foro evacuationa aria (Fig.4).

Infilare il raccordo superiore all'interno del raccordo inferiore. Fissare il raccordo inferiore alla cappa utilizzato le viti B in dotazione (Fig.4), sfilare il raccordo superiore fino alla staffa e fissarlotramite le viti B (Fig.3).

Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vosto rivenditore i filtrial carbone attivo e seguire le istruzioni di montaggio.

- VERSIONE FILTRANTE

Installare la cappa e i due raccordi come indicato nel paragrafo riguardante il montaggio della cappa nella versione aspirante.

Per il montaggio del deviatore aria filtrantefare riferimento alle istruzioni contenate nel kit (CMD 671 - CMD 971).

I filtri a carbone sono più predisisti sull'apparecchio (fig.7).

USO E MANUTENZIONE

• Si raccomanda diMETTere in funzione l'apparecchio prima di procedere alla cottura di un qualsiasi alimento. Si raccamanda di lasciar funzionare l'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata.
  Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtrò al carbone attivo.
• Ilchio antigrasso ha il compito di trattenere le particelle grasse in suspensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.
• Per prevenir il pericolo di eventuali incendi, al massimo agli 2 mesi è necessario lavare i filtri antigrasso, per i

quali è possible utilizzatoanche la lavastoviglie.

• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.

In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apprecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso
• Pulire frequentlymente la cappa, sua internamente che esternamente, usando un panno inumidito con alcohol denaturato o detersivi liquidi neutrion abrasivi.
• L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

COMANDI (Fig.10):

Tasto A = accende/spagne le lui

Tasto B = accende/spagne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec. per spagnere. Se la cappa si trovata alla 1^ velocità non è necessario tenere premuto il tasto per spagnere. Diminuisce la velocità del motore.

Display C = indica la velocità del motore selezionata e l'attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si insertisce la funzione intensiva per 10' , poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di chequeste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display devel lampeggiare il punto decimale.

• Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti agli ora alla prima velocità. Durante il funzionamento il display delve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display delve visualizzare la lettera "C" fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti earsi via. Per ritornare al funzionamento normale premere qualsiasi tasto tranne quello delle luci. Per disattivare la funzione premeire il tasto E.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.
• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e A) i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtrolo pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C

COMANDI: (Fig.8) LUMINOSI la simbologia è di seguito riportata:

A= tasting ILLUMINAZIONE
B= taste OFF
C= tasto PRIMA VELOCITA
D= tasto SECONDA VELOCITA
E= tasto TERZA VELOCITA
F= tastoTIMER ARRESTO AUTOMATICO 15 minuti

• Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attenuata la funzione, il motore parte alla 1^ velocità per la durata di 10 minuti durante i quali devono lampegliare contemporaneamente il tasto F e il tasto C. Trascorso quello tempo il motore si spegne ed il led del tasto F rimane accesso di luce fissa fino a quando sono altri 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampegliare per 10 minuti eosi via. Premendo qualsiasi tasto ad escludione delle luci la cappa torna al suo funzionamento normale immediatamente (es. se premo il tasto D si disattiva la funzione "clean air" e il motore va subito alla 2^ velocità; premendo il tasto B la funzione si disattiva).

• Saturazione filtri antigrasso/carbone attivo:

• Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.

• Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare.

COMANDI: (Fig.9) MECCANICI la simbologia è di seguito riportata:
A= tasting ILLUMINAZIONE
B= tasto OFF
C= tasto PRIMA VELOCITA
D= tasting SECONDA VELOCITA
E= tasting TERZA VELOCITA
G= spia MOTORE IN FUNZIONE

• Sostituzione delle lampade alogene (Fig.11).

Per sostituire le lampade alogene B togliere il vetrino C. facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mano nude

• Sostituzione delle lampade ad incandescenza (Fig.12).

Per la sostituzione della lampada ad incandescenza, togliere i filtri antigrasso come descentitto in (Fig.6) e ri muovere la lampada.

Sostituire con lampada dello stesso tipo (Fig.12).

SI DECLINA OGNI RESPONSABILITA' PER

EVENTUALI DANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsioni del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti alla data di consegna del bene.

Cosi come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrè essere da Lei conservato, debitamente compilato, per essere molto al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di consegna, fattura, scontrino fiscale, altro) sul quale siano indicate il nominativo del rivenditore, la data di consegna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi nella consegna del bene esistessero GIS a tale data, a meno che tale ipotesi sua incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettueraenza addebitare il diritto fisso di intervento a domicilio, la manodopera ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vivenza della garanzia, sare invece onere del consumatore che intendare fruire dei rimedi accordati alla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della consegna; nel caso in cui il consumatore non fosse in grado di fornire della prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuera l'intervento addebitando al consumatore tutti iosti relativi.

ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei trovera le informazioni ed i documenti necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso di guasto, non pagare il diritto fisso di intervento a domicilio,la manodopera ed i ricambi.

Per qualsiasi informazione necessitasse, La preghiamo rivolgersi al numero Telefonico del Servizio Clienti 199121314.

ANOMALIE E MAL FUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Susa completinga disposizione per fornirLe i chiarimenti necessari; comunque qualora il Suo prodotto presenti anomalie o malfunzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo viva-mente di effettuare i controlli indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sotto indicato, sare messo in dato direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella Sua zona di residenza.

Attenzione, la chiamata è a pagamento; il costo verra comunicato, tramite messaggio vocale, dal Servizio clienti dell'operaatore Telefonico utilizzato. Dettagli sono presenti sul sito internet www.candy.it

MATRICOLA DEL PRODOTTO. Dove si trova?

E' indispensable che comunichi al Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che trovera sul certificato di garanzia. In quello modo Lei potra contribuire ad evitare trasferte inutili del technique, risparmiando oltretutto i relativiosti.
