MANUALE UTENTE Aquatimer Chronograph 3768 IWC

—Benvenuto nella ristretta cerchia di colo-

ro che dal loro orologio esigono qualcosa in più della sola precisione. La gioia che procura un orologio va al di là del piacere di conoscere l'ora esatta. È l'entusiasmo per un'idea stupefacente. Per il gioco d'assieme di precisione e fantasia. Di tempo e di eternità. Di limitatezza e di immensità. Di leggi alle quali tutto il mondo si attiene, e di gusto che a nessuno può essere imposto. È per questo che dal 1868 ci impegniamo affinché l'orologio non solo indichi l'ora esatta, ma abbia anche il fascino che sotto ogni profilo emana dai capolavori dell'artigianato, attraverso nuove invenzioni di natura tecnica, materiale o formale, racchiuse talvolta in dettagli così minuti da rimanere forse per sempre celati. Un esempio nuovo e affascinante di questa tradizione IWC è ora in suo possesso. Le porgiamo le nostre più vive congratulazioni, unitamente all'augurio di trascorrere col suo orologio tempi segnati da momenti così felici da non poter essere descritti con la stessa precisione con cui presentiamo questo modello.

LA DIREZIONE DI IWC

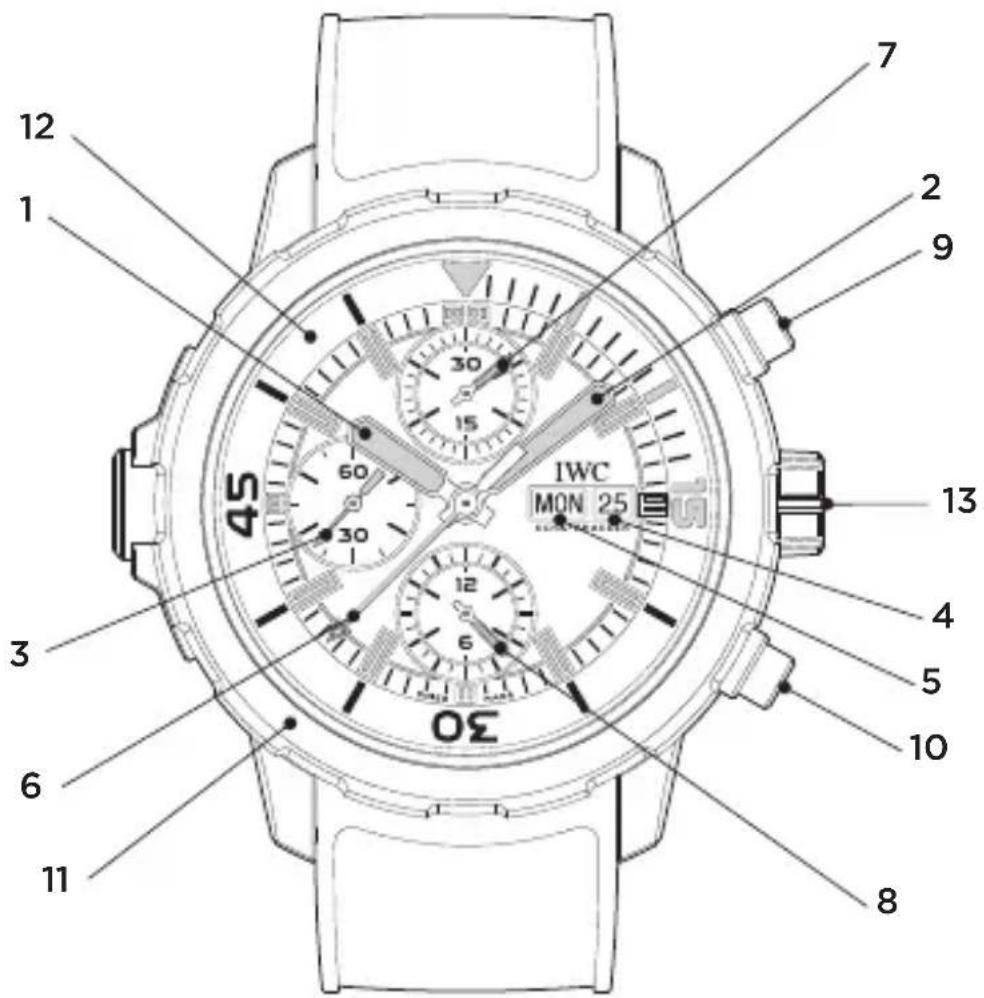

LE FINEZZE TECNICHE DELL'AQUATIMER CHRONOGRAPH

Il suo orologio IWC le indica l'ora in ore, minuti e secondi nonché la data e il giorno della settimana. Col cronografo integrato potrà misurare ogni intervallo di tempo fino a 12 ore in secondi, minuti e ore; i tempi cronometrati possono essere addizionati. Sulla ghiera girevole interna, che per ragioni di sicurezza può essere ruotata solo in senso antiorario, si può leggere il tempo d'immersione. Il movimento meccanico con carica automatica dispone, a carica completa, di un'autonomia di marcia di circa 44 ore. Il suo orologio è impermeabile 30 bar e protetto da un vetro zaffiro del grado di durezza 9 secondo la scala di Mohs. Affinché questo straordinario orologio possa sempre svolgere al meglio le sue funzioni, le consigliamo di seguire attentamente le poche ma importanti istruzioni d'uso riportate qui di seguito.

1 2 3 4 5 6 7 8 9 10 11 12 13 IWC MON 25 30 45 60 30 15 30 45 30 30

1 Lancetta delle ore
2 Lancetta dei minuti
3 Piccola lancetta

dei secondi

4 Datario
5 Indicazione del giorno della settimana
6 Lancetta dei secondi cronografici

Lancetta dei minuti 7

cronografici

Lancetta delle ore 8

cronografiche

Pulsante start-stop 9

Pulsante di azzeramento 10

Lunetta girevole 11

(ghiera girevole esterna)

Ghiera girevole interna 12

Corona a vite 13

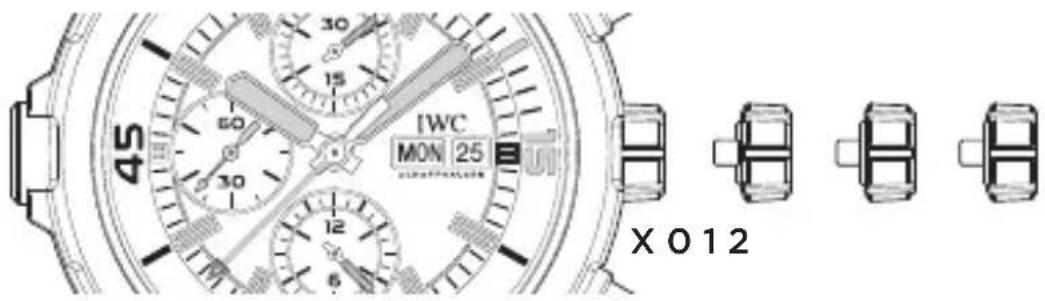

LE FUNZIONI DELLA CORONA

X — Posizione normale (avvitata)

0 — Posizione di carica

1 — Regolazione della data e del giorno della settimana

2 — Regolazione dell'ora

LA POSIZIONE NORMALE

Quest'orologio dispone di una corona a vite. La posizione avvitata (posizione normale, X) evita l'accidentale spostamento dell'ora o della data e assicura alla cassa dell'orologio un'ulteriore protezione contro le infiltrazioni d'acqua. Per sbloccare la corona, svitarla ruotandola verso sinistra; in questo modo la si porterà automaticamente in posizione 0, la posizione di carica. Premendola in posizione X e ruotandola contemporaneamente verso destra, la corona si avviterà e si bloccherà nuovamente.

Importante: nelle posizioni 0, 1 e 2, l'orologio è impermeabile; tuttavia, per il normale impiego, la corona deve essere sempre riavvitata (posizione X). Sott'acqua la corona non deve assolutamente essere manipolata.

LA POSIZIONE DI CARICA

Nella posizione di carica (0) può caricare il movimento automatico anche manualmente. Per avviare il movimento sono sufficienti po- che rotazioni della corona. Tuttavia, è consigliabile caricare l'oro- logio con circa 20 rotazioni della corona per conferirgli la massima precisione di marcia. Quando indossa l'orologio, faccia sempre in modo che la corona si trovi in posizione X.

LA REGOLAZIONE DELLA DATA E DEL GIORNO DELLA SETTIMANA

Per i mesi che hanno meno di 31 giorni, deve regolare la data manualmente facendola avanzare al primo giorno del mese successivo. Estragga la corona portandola in posizione 1. Ruotandola verso destra potrà regolare la data e ruotandola verso sinistra il giorno della settimana (regolazione diretta). Eviti di effettuare la correzione rapida nell'intervallo compreso tra le ore 20 e le ore 2, perché in questo periodo il movimento fa scattare automaticamente la nuova data e il giorno della settimana, e il meccanismo di regolazione potrebbe risultarne danneggiato.

LA REGOLAZIONE DELL'ORA

Estragga la corona portandola in posizione 2. In questo modo bloccherà il movimento. Per una regolazione precisa al secondo è consigliabile bloccare il movimento quando la lancetta dei secondi si trova su 60. Faccia avanzare la lancetta dei minuti di qualche indice oltre l'orario da impostare e quindi la riporti delicatamente indietro esattamente sul trattino che indica i minuti. Questo procedimento assicura l'immediato avvio della lancetta dei minuti al momento dell'azionamento del movimento. Per far partire la lancetta dei secondi, prema sulla corona riportandola in posizione 0. Nella regolazione dell'ora faccia attenzione allo scatto della data, che avviene sempre a mezzanotte (ore 24). Se la data cambia già a mezzogiorno, deve far avanzare le lancette di 12 ore.

Importante: nelle posizioni 0, 1 e 2, l'orologio è impermeabile; tuttavia, per il normale impiego, la corona deve essere sempre riavvitata (posizione X).

LA CORRETTA REGOLAZIONE DEL SUO OROLOGIO

Per una corretta regolazione del suo orologio proceda come segue:

• Sblocchi la corona ruotandola verso sinistra.
• Carichi il movimento (circa 20 rotazioni della corona).
• Estragga la corona portandola in posizione 1.
• Ruotando la corona verso destra, il datario scatta gradualmente. Imposti la data del giorno precedente.
• Ruotando la corona verso sinistra, scatta gradualmente l'indicazione del giorno della settimana. Imposti il giorno della settimana precedente.
• Estragga la corona portandola in posizione 2. In questo modo bloccherà il movimento. Per una regolazione precisa al secondo è consigliabile bloccare il movimento quando la lancetta dei secondi si trova su 60.
• Ruoti in avanti le lancette fino a quando il datario non scatta sulla data del giorno corrente. Ora le lancette si trovano tra le ore 0 e le ore 1 del mattino.
• Ora faccia avanzare le lancette fino all'ora attuale; se la regolazione avviene di pomeriggio, dovrà ruotare le lancette fino a superare nuovamente le ore 12 (mezzogiorno). Faccia avanzare la lancetta dei minuti di qualche indice oltre l'orario da impostare e quindi la riporti delicatamente indietro esattamente

sul trattino che indica i minuti. Questo procedimento assicura l'immediato avvio della lancetta dei minuti al momento dell'azionamento del movimento.

• Per avviare il movimento, prema la corona riportandola in posizione 0.
• Ora prema la corona riportandola in posizione X e la blocchi ruotandola contemporaneamente verso destra.

Importante: nelle posizioni 0, 1 e 2, l'orologio è impermeabile; tuttavia, per il normale impiego, la corona deve essere sempre riavvitata (posizione X).

LA LETTURA DELL'ORA AL BUIO

Il quadrante, le lancette delle ore, dei minuti e dei secondi nonché gli indici sulla ghiera girevole interna del suo orologio sono muniti di elementi luminescenti che le consentono di leggere perfetta-mente l'ora anche in piena oscurità. I due elementi luminescenti in corrispondenza delle ore 12 servono da orientamento.

LA LETTURA DEL CRONOGRAFO

Lancetta dei secondi cronografici: sul bordo del quadrante è riportata la scala di riferimento per la lancetta centrale dei secondi cronografici.

Lancetta dei minuti cronografici: sul quadrante ausiliario in corrispondenza delle ore 12 è riportata la scala di riferimento dei 30 minuti con una lancetta a corsa lenta a scatti. Questa lancetta compie due rotazioni complete in un'ora.

Lancetta delle ore cronografiche: sul quadrante ausiliario in corrispondenza delle ore 6 è riportata la scala di riferimento delle 12 ore con trattini per l'indicazione delle mezze ore e una lancetta a corsa continua.

Avviamento: il cronografo si avvia premendo il pulsante start-stop.

Arresto: il cronografo si arresta premendo nuovamente il pulsante start-stop.

Azzeramento: prema il pulsante di azzeramento. Questo riporta tutte le lancette del cronografo in posizione 0.

Misurazione dei tempi addizionali: è possibile addizionare i tempi intermedi premendo nuovamente, dopo la prima misurazione, il pulsante start-stop invece del pulsante di azzeramento.

L'IMPOSTAZIONE DELL'INIZIO DI UN'IMMERSIONE

Ruotando la lunetta, il triangolo sulla ghiera girevole interna si allinea alla lancetta dei minuti. Ciò permette di impostare il tempo desiderato (per esempio, il momento di inizio dell'immersione). Sulla ghiera girevole interna potrà leggere il tempo trascorso (per esempio, la durata dell'immersione). Per ragioni di sicurezza la ghiera girevole interna può ruotare solo in senso antiorario. Gli scatti, che sono udibili e avvertibili, avvengono a intervalli di un minuto e la posizione della ghiera è visibile anche al buio grazie agli indici luminescenti.

L'impiego dell'orologio come cronometro nelle immersioni presuppone un'adeguata preparazione negli sport subacquei e un regolare controllo dell'impermeabilità dell'orologio ad opera di un centro di assistenza IWC.

DIL MONTAGGIO E LO SMONTAGGIO DEI VARI TIPI DI CINTURINO O BRACCIALE

1 IWC

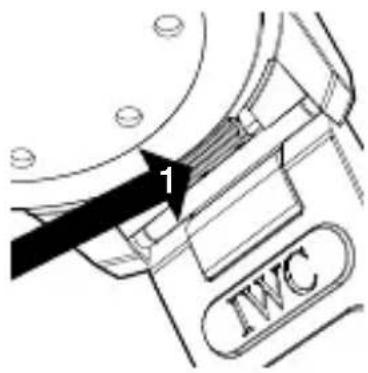

Il suo Aquatimer Chronograph è dotato di un sistema brevettato di sostituzione rapida del cinturino che consente di effettuare questa operazione comodamente e senza l'ausilio di utensili. Stacchi il bracciale premendo verso l'esterno con l'unghia del pollice la levetta a scatto (1) che si trova sulla parte inferiore dell'attacco del bracciale.

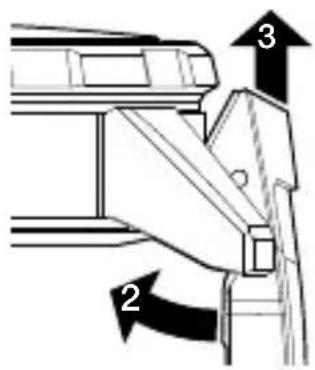

Ora inclini il bracciale verso l'interno (2) e lo rimuova dalla cassa spostandolo verso l'alto (3).

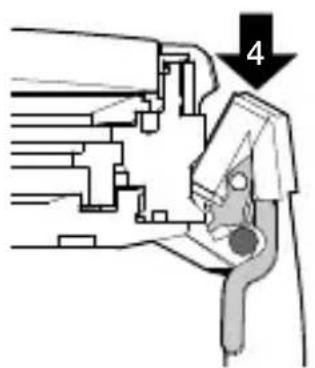

Per montare il bracciale agganci dall'alto la scanalatura dell'attacco nel perno della cassa (4).

6 5

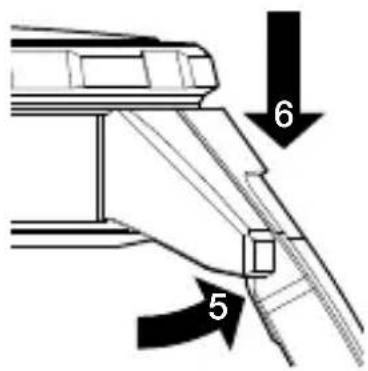

Ora inclini il bracciale verso l'esterno (5) e prema contemporaneamente dall'esterno sull'attacco in posizione perpendicolare per far scattare il meccanismo (6).

Una volta percepito lo scatto ben udibile e avvertibile del bracciale viene garantito un funzionamento sicuro.

La preghiamo di tenere presente, quando utilizza il cinturino in caucciù, che la metà di cinturino in cui si trova la fibbia deve trovarsi nella posizione a «ore 12».

In fase di montaggio del bracciale in metallo può orientarsi al logo IWC presente sulla fibbia. Successivamente fissi l'estremità superiore del bracciale nella posizione a «ore 6» della cassa; ora i due loghi IWC presenti sul quadrante e sulla fibbia devono trovarsi nella stessa direzione.

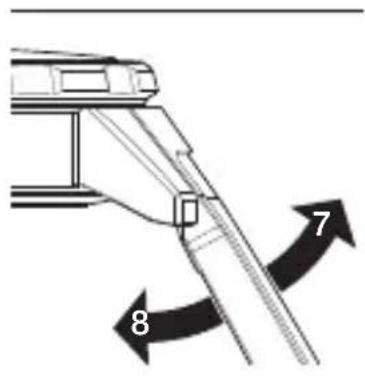

Dopo qualsiasi operazione di sostituzione si accerti che entrambe le metà del cinturino siano inserite nel proprio alloggiamento premendole con forza verso l'alto (7) e verso il basso (8).

L'ADATTAMENTO E LA REGOLAZIONE DEL BRACCIALE METALLICO

Il bracciale metallico è realizzato in modo da poter essere adatta- to senza problemi alle dimensioni del suo polso. Può effettuare da sé questo adattamento, aggiungendo o togliendo singole maglie.

LA SEPARAZIONE DEL BRACCIALE

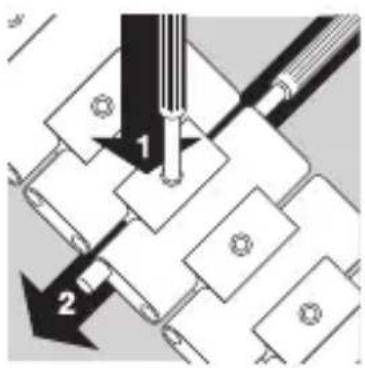

Apra la fibbia déployante facendo pressione sui tasti laterali. Distenda il bracciale con il lato superiore appoggiato su un supporto rigido. Per evitare di graffiare il bracciale e la superficie di appoggio, interponga un panno. Con l'apposito utensile in dotazione può ora spingere in basso il

perno di fissaggio nel punto desiderato (1) spingendo contemporaneamente il perno di snodo verso l'esterno (circa 3 millimetri) con il secondo utensile (2).

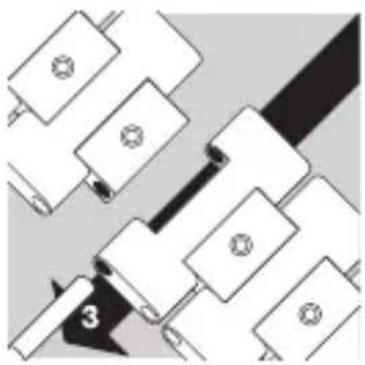

Estragga ora il perno di snodo sporgente dal bracciale (3). Adesso il bracciale è separato.

LA DETERMINAZIONE DELLE MAGLIE DA ESTRARRE

20 18 30 50 32 52

Indossi l'orologio al polso con la fibbia déployante chiusa e calcoli, in base alla sovrapposizione, il numero di maglie in eccesso, che ora potrà togliere come descritto di seguito: se è necessario estrarre dal bracciale diverse maglie, faccia in modo di togliere da entrambi i lati del bracciale un numero di maglie possibilmente uguale, affinché la chiusura venga a trovarsi sempre verso la metà del polso.

L'ESTRAZIONE DI SINGOLE MAGLIE E LA RICONGIUNZIONE DEL BRACCIALE

Ripeta le operazioni da 1 a 3 alla distanza precedentemente stabilita dal primo punto di giunzione. Estragga le maglie staccate e ricongiunga il bracciale accorciato.

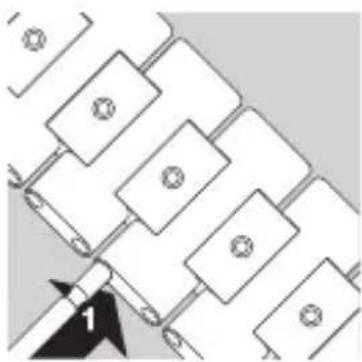

Inserisca il perno di snodo lateralmente nel punto di giunzione (1).

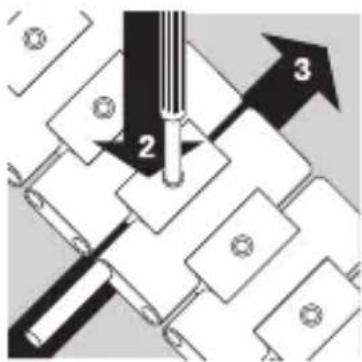

Ora con l'utensile allegato spinga in dentro il perno di fissaggio (2) e completi contemporaneamente l'inserimento nel bracciale del perno di snodo riportandolo a livello (3). Il perno di fissaggio deve essere reinserito a fondo, a livello del bordo superiore della maglia di ritenuta. Controlli che la posizione del perno di snodo sia corretta.

Custodisca con cura le maglie in eccesso e l'apposito utensile per la separazione del bracciale. Potranno servirle in futuro per eventuali ulteriori adattamenti.

AVVERTENZA SUI CAMPI MAGNETICI

A causa della diffusione sempre maggiore negli ultimi anni di forti magneti da leghe di terre rare come ad esempio il neodimio-ferroboro – presenti tra gli altri all'interno di oggetti quali altoparlanti, gioielli, custodie per i cellulari e borsette – entrando in contatto con simili magneti gli orologi meccanici possono magnetizzarsi. Questo processo può portare a un permanente scarto di precisione del suo orologio, un problema che può essere risolto solo mediante una smagnetizzazione effettuata da un esperto. Le consigliamo pertanto di tenere il suo orologio lontano da tali magneti.

Gli orologi con cassa interna in ferro dolce offrono una protezione maggiore dai campi magnetici, superando di molto i requisiti imposti dalla normativa DIN 8309. Tuttavia è possibile che si verifichi una magnetizzazione del movimento nelle immediate vicinanze di forti magneti. Le consigliamo pertanto di non far entrare in contatto diretto con forti magneti nemmeno gli orologi con cassa interna in ferro dolce.

Nel caso in cui la precisione di marcia dovesse improvvisamente subire delle variazioni la preghiamo di rivolgersi a un rivenditore IWC autorizzato, il quale provvederà a verificare il magnetismo del suo orologio.

L'IMPERMEABILITÀ

I dati sull'impermeabilità degli orologi IWC sono indicati in bar e non in metri. Sebbene sia spesso utilizzata nell'industria orologie-ra, l'indicazione in metri può infatti non coincidere con la profon-dità d'immersione reale a causa dei metodi di collaudo adottati. L'indicazione in metri non offre quindi un'informazione assoluta-mente attendibile sulle effettive possibilità di utilizzo in ambienti umidi e nell'impiego in acqua o sott'acqua. Per questioni relative all'impermeabilità del suo orologio può consultare il nostro sito www.iwc.com/water-resistance oppure rivolgersi al rivenditore IWC autorizzato (Official Agent), che sarà lieto di fornirle maggiori informazioni.

Per garantire la perfetta funzionalità del suo orologio, le racco- mandiamo di farlo controllare almeno una volta l'anno da un cen- tro di assistenza IWC. Questo controllo deve essere effettuato anche dopo sollecitazioni straordinarie. Se detti controlli non ven- gono effettuati regolarmente o se l'orologio viene aperto da per- sone non autorizzate, IWC declina ogni responsabilità e garanzia.

Raccomandazione: ogni volta che il suo orologio IWC viene aperto e sottoposto a manutenzione, il rivenditore IWC autorizzato (Official Agent) deve effettuare un nuovo controllo dell'impermeabilità.

LA PULIZIA DELL'OROLOGIO DOPO L'IMMERSIONE

Dopo l'immersione – specialmente se essa è avvenuta in mare – l'orologio deve essere sciacquato sotto l'acqua corrente di rubinetto. In questo modo eviterà che si formino incrostazioni saline sulla cassa, sul bracciale e sulla chiusura. Risciacqui anche le parti umide del sistema SafeDive lasciando scorrere l'acqua attraverso le forature del ponte di protezione sul lato sinistro della cassa.

LA MANUTENZIONE DEL SUO AQUATIMER CHRONOGRAPH

Tutti i componenti di quest'orologio sono fabbricati con i migliori materiali. Tuttavia, alcune parti sono soggette a una naturale usura. È molto importante che tali parti siano sempre perfetta-mente lubrificate e che l'olio intaccato dall'abrasione metallica venga tempestivamente sostituito. Le consigliamo pertanto di far eseguire un servizio di manutenzione al suo orologio circa ogni cinque anni. A tale scopo potrà rivolgersi a un rivenditore IWC autorizzato (Official Agent) o direttamente al servizio clienti di IWC a Schaffhausen.

MATERIALI DELLA CASSA

maggiorl Informazioni sul sito www.lwc.com/case-materials
