BEDIENUNGSANLEITUNG Aquatimer Chronograph 3768 IWC

—Willkommen im kleinen Kreis der Leute,

die von ihrer Uhr genau genommen noch etwas mehr verlangen, als dass sie ganz genau geht. Freude an der Uhr ist mehr als Freude an der genauen Zeit. Es ist die Begeisterung für eine verblüffende Idee. Für das Zusammenspiel von Präzision und Phantasie. Von Zeit und Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll, sondern von der mit jedem Augenblick auch die Faszination handwerklicher Meisterleistungen ausgeht durch neue Erfindungen technischer, materieller oder formaler Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht nicht einmal sichtbar ist. Ein schönes neues Beispiel dieser IWC-Tradition ist hiermit in Ihrem Besitz: Wir möchten Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für eine Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.

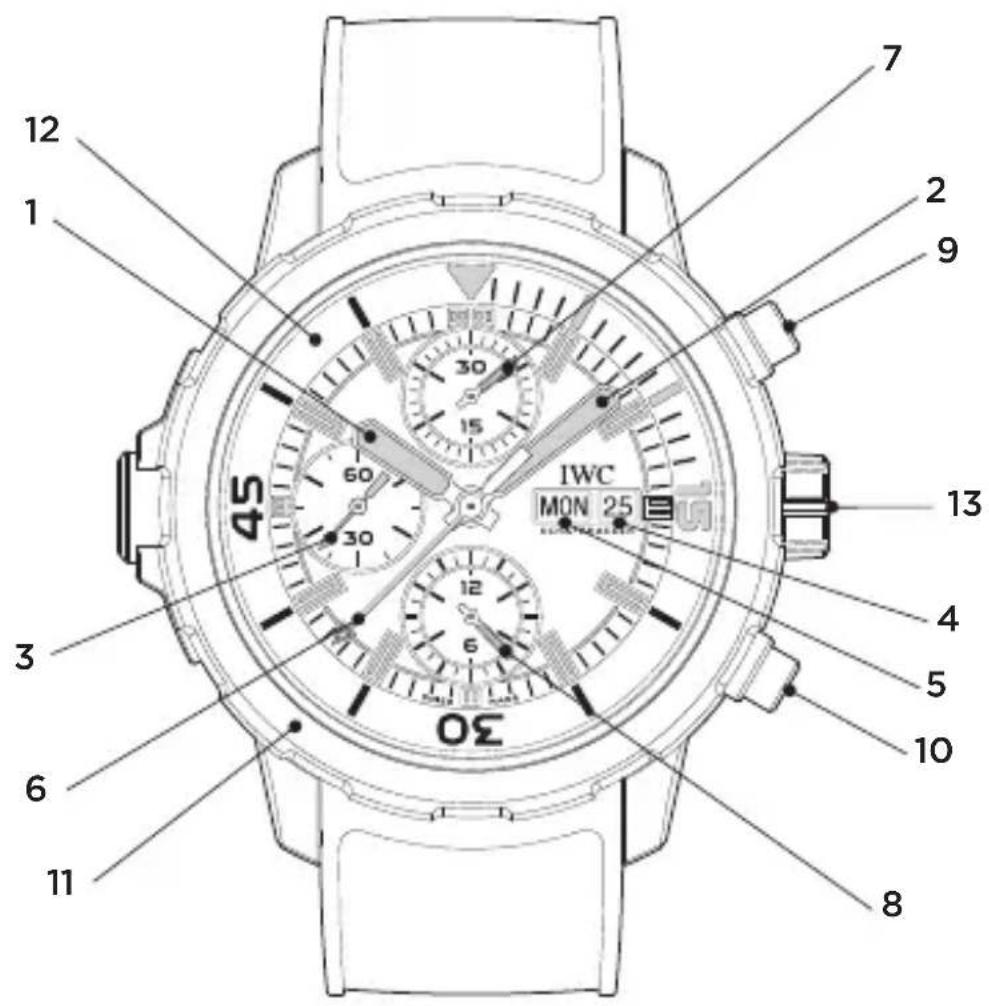

DIE TECHNISCHEN FEINHEITEN DER AQUATIMER CHRONOGRAPH

Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden sowie das Datum und den Wochentag. Mit dem integrierten Chronographen messen Sie jede Zeitspanne bis 12 Stunden in Sekunden, Minuten und Stunden. Die Stoppzeiten können addiert werden. Auf dem Innendrehring, der aus Sicherheits gründen nur im Gegenuhrzeigersinn verstellt werden kann, wird die Dauer des Tauchganges abgelesen. Das mechanische Uhrwerk mit automatischem Aufzug hat eine Gangreserve nach dem Vollaufzug von ca. 44 Stunden. Ihre Uhr ist wasserdicht 30 bar und geschützt durch ein Saphirglas des Härtegrades 9 nach Mohs. Damit diese aussergewöhnliche Uhr ihre zukünftigen Aufgaben erfüllen kann, müssen Sie die wenigen, wichtigen Bedienungshinweise unbedingt beachten.

1 2 3 4 5 6 7 8 9 10 11 12 13 IWC MON 25 30 45 60 30 15 12 6 30

1 Stundenzeiger
2 Minutenzeiger
3 kleiner Sekundenzeiger
4 Datumsanzeige
5 Wochentagsanzeige
6 Sekundenstoppzeiger
7 Minutenzähler

Stundenzähler 8

Start-Stopp-Drücker 9

Rückstelldrücker 10

drehbare Lünette 11

(Aussendrehring)

Innendrehring 12

verschraubte Krone 13

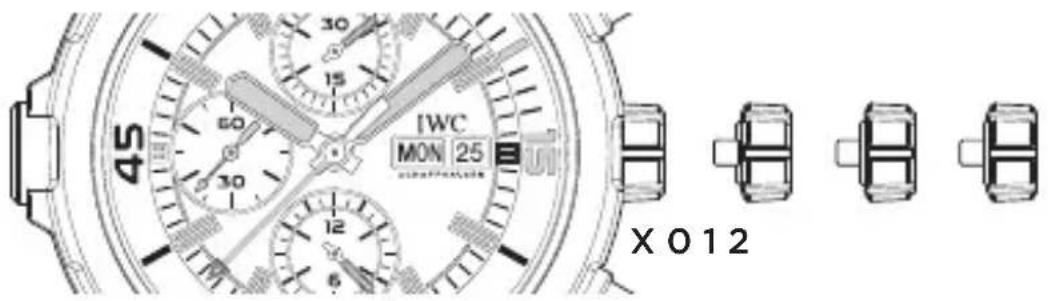

DIE FUNKTIONEN DER KRONE

x - Normalstellung (verschraubt)

0 - Aufzugsstellung

1 — Datums- und Wochentageinstellung

2 - Zeiteinstellung

DIE NORMALSTELLUNG

Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung (Normalstellung, Position X) verhindert ein unbeabsichtigtes Verstellen der Uhrzeit oder des Datums, und das Uhrengehäuse ist dadurch zusätzlich gegen eindringendes Wasser geschützt. Zum Entsichern wird die Krone durch Linksdrehen losgeschraubt und befindet sich dann automatisch in Position 0, der Aufzugsstellung. Durch Drücken der Krone in Position X und gleichzeitiges Rechtsdrehen wird sie wieder festgeschraubt und gesichert.

Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasser-dicht, die Krone muss aber für den normalen Gebrauch immer wieder verschraubt werden (Position X). Unter Wasser darf auf keinen Fall eine Manipulation an der Krone vorgenommen werden.

DIE AUFZUGSSTELLUNG

In der Aufzugsstellung (Position 0) können Sie das automatische Uhrwerk auch von Hand aufziehen. Zum Ingangsetzen des Werkes genügen wenige Umdrehungen der Krone. Wir empfehlen jedoch, die Uhr durch ca. 20 Umdrehungen der Krone aufzuziehen, da dann die maximale Ganggenauigkeit gewährleistet ist. Beim Tragen der Uhr muss sich die Krone immer in Position X befinden.

DIE DATUMS- UND WOCHENTAGSEINSTELLUNG

Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von Hand auf den ersten Tag des Folgemonats einstellen. Lösen Sie dazu die verschraubte Krone und ziehen Sie diese in Position 1. Durch Rechtsdrehen können Sie nun das Datum und durch Links-drehen den Wochentag verstellen (Direktschaltung). In der Zeit zwischen 20 und 2 Uhr dürfen Sie keine Schnellkorrektur vornehmen, da in dieser Zeit Datum und Wochentag automatisch vom Uhrwerk weitergeschaltet werden.

DIE ZEITEINSTELLUNG

Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60 angehalten wird. Bewegen Sie nun den Minutenzeiger einige Minuten striche über die einzustellende Zeit hinaus. Positionieren Sie anschliessend den Minutenzeiger durch eine leichte Rückwärtsbewegung exakt über den einzustellenden Minutenstrich. Durch diese Vorgehensweise wird sichergestellt, dass sich beim Starten des Uhrwerkes der Minutenzeiger ohne Verzögerung fortbewegt. Zum Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Bitte beachten Sie bei der Zeiteinstellung die Datumsschaltung, die jeweils um Mitternacht (24 Uhr) erfolgt. Sollte diese Schaltung schon um 12 Uhr mittags erfolgt sein, müssen Sie die Zeiger um 12 Stunden vorwärtsdrehen.

Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasser-dicht, die Krone muss aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).

DAS RICHTIGE EINSTELLEN IHRER UHR

Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:

• Entsichern Sie die Krone durch Linksdrehen.
• Ziehen Sie das Uhrwerk auf (ca. 20 Umdrehungen der Krone).
• Ziehen Sie die Krone in Position 1.
• Durch Rechtsdrehen der Krone schaltet die Datumsanzeige schrittweise. Stellen Sie das gestrige Datum ein.
• Durch Linksdrehen der Krone schaltet die Wochentagsanzeige schrittweise. Stellen Sie den gestrigen Wochentag ein.
• Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60 angehalten wird.
• Drehen Sie die Zeiger so lange vorwärts, bis die Datumsanzeige auf den heutigen Tag schaltet. Die Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
• Nun stellen Sie die Zeiger vorwärts auf die momentane Uhrzeit; am Nachmittag müssen die Zeiger nochmals über 12 Uhr (Mittag) hinausgedreht werden. Bewegen Sie nun den Minutenzeiger einige Minutenstriche über die einzustellende Zeit hinaus. Positionieren Sie anschliessend den Minutenzeiger durch eine leichte Rückwärtsbewegung exakt über den ein-

zustellenden Minutenstrich. Durch diese Vorgehensweise wird sichergestellt, dass sich beim Starten des Uhrwerkes der Minutenzeiger ohne Verzögerung fortbewegt.

• Zum Starten des Uhrwerkes drücken Sie die Krone wieder in Position 0.
• Drücken Sie nun die Krone in Position X und sichern Sie diese durch gleichzeitiges Rechtsdrehen.

Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).

DAS ZEITABLESEN BEI DUNKELHEIT

Das Zifferblatt, der Stunden-, Minuten- und Sekundenzeiger sowie die Markierungen auf dem Innendrehring Ihrer Uhr sind mit Leuchtelementen versehen, die auch bei völliger Dunkelheit ein einwandfreies Ablesen der Zeit ermöglichen. Als Orientierungshilfe dienen die beiden Leuchtelemente bei 12 Uhr.

DAS ABLESEN DES CHRONOGRAPHEN

Sekundenstoppzeiger: Am Rand des Zifferblattes befindet sich die Einteilung für den zentralen Sekundenstoppzeiger.

Minutenzähler: Auf dem Hilfszifferblatt bei 12 Uhr befindet sich die 30-Minuten-Einteilung mit einem langsam springenden Zeiger. Dieser Zeiger macht in einer Stunde zwei volle Umdrehungen.

Stundenzähler: Auf dem Hilfszifferblatt bei 6 Uhr befindet sich die 12-Stunden-Einteilung mit kurzen Strichen für die Halbstunden-anzeige und mit einem kontinuierlich laufenden Zeiger.

DIE BEDIENUNG DES CHRONOGRAPHEN

Start: Sie starten den Chronographen durch Betätigen des Start-Stopp-Drückers.

Stopp: Sie stoppen den Chronographen durch nochmaliges Betätigen des Start-Stopp-Drückers.

Rückstellung: Betätigen Sie den Rückstelldrücker. Dabei werden alle Chronographenzeiger in die Nullstellung zurückversetzt.

Additionszeitmessung: Sie können die Stoppzeiten addieren, in dem Sie nach der ersten Messung anstelle des Rückstelldrückers nochmals den Start-Stopp-Drücker betätigen.

DAS MARKIEREN DES BEGINNS EINES TAUCHGANGES

Durch Drehen der Lünette lässt sich das Dreieck auf dem Innendrehring zum Minutenzeiger einstellen. Somit kann der gewünschte Zeitpunkt (z. B. die Einstiegszeit zu Beginn des Tauchganges) eingestellt werden. Am Innendrehring können Sie die verflossene Zeit (z. B. die Dauer des Tauchganges) ablesen. Aus Sicherheitsgründen lässt sich der Innendrehring nur im Gegenuhrzeigersinn drehen. Die hör- und fühlbare Rastung erfolgt in Minutenschritten, und der Drehring ist durch die nachleuchtenden Markierungen auch im Dunkeln sichtbar.

Die Verwendung der Uhr als Zeitmesser beim Tauchen setzt eine entsprechende Tauchsportausbildung sowie eine regelmässige Prüfung der Wasserdichtheit der Uhr durch eine IWC-Servicestelle voraus.

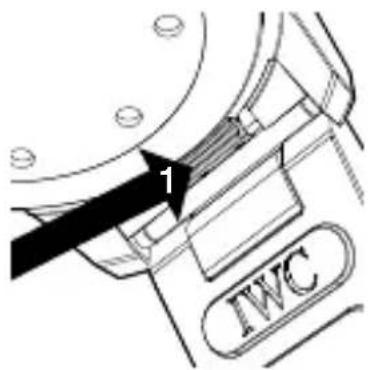

DAS WECHSELN ZWISCHEN VERSCHIEDENEN BANDVARIANTEN

1 IWC

Ihre Aquatimer Chronograph verfügt über ein patentiertes IWC-Armband-Schnellwechsel-system, mit dem mühelos und ohne Werkzeug zwischen den angebotenen Bandvarianten gewechselt werden kann. Drücken Sie zum Entfernen des Bandes kräftig mit dem Daumennagel den Rasthebel (1), der sich auf der Unterseite des Bandanstosses befindet, nach aussen.

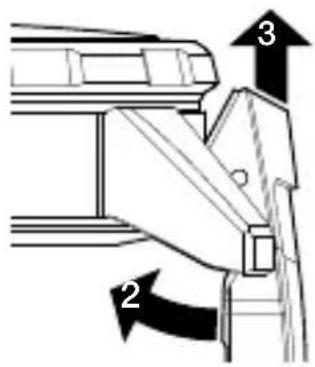

Kippen Sie nun das Band nach innen (2) und schieben es nach oben vom Gehäuse weg (3).

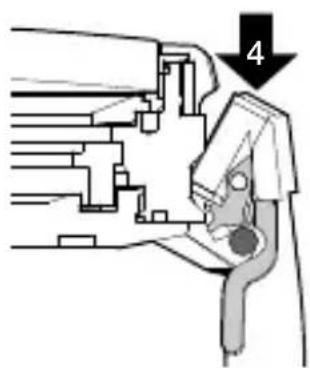

Zum Anbringen des Bandes hängen Sie die Einkerbung des Bandanstosses von oben in den Spannstift des Gehäuses ein (4).

6 5

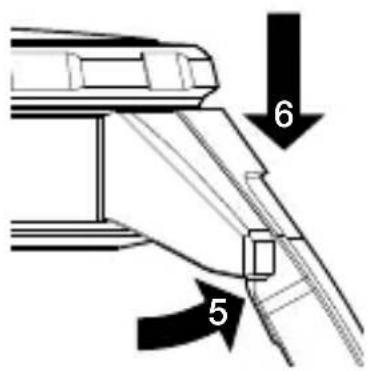

Kippen Sie nun das Band nach aussen (5) und drücken Sie gleichzeitig senkrecht von aussen auf den Bandanstoss, um den Mechanismus einrasten zu lassen (6).

Erst nach dem deutlich hör- und spürbaren Einrasten des Bandes ist eine sichere Funktion gewährleistet.

Bitte beachten Sie bei Verwendung des Kautschukarmbandes, dass sich die Bandhälfte mit Schliesse an der 12-Uhr-Position des Gehäuses befinden sollte.

Bei der Montage des Metallbandes können Sie sich am IWC-Logo auf der Schliesse orientieren. Befestigen Sie zunächst das obere Ende des Bandes an der 6-Uhr-Position des Gehäuses – die beiden IWC-Logos auf Zifferblatt und Schliesse müssen nun gleich ausgerichtet sein.

Überprüfen Sie nach jedem Bandwechsel unbedingt den festen Sitz, indem Sie beide Bandhälften kräftig nach oben (7) und unten (8) ziehen.

DIE HANDHABUNG UND EINSTELLUNG DES METALLBANDES

Das Metallband ist so konzipiert, dass Sie es komfortabel dem Umfang Ihres Handgelenkes anpassen können. Diese An passung können Sie durch Herausnehmen oder Hinzufügen einzelner Bandglieder selbst vornehmen.

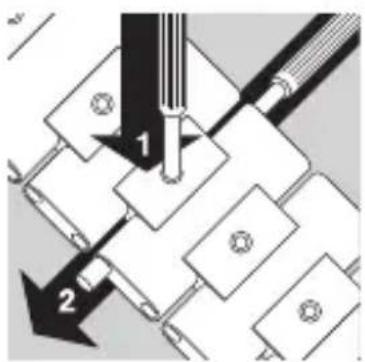

DAS TRENNEN DES BANDES

Öffnen Sie die Faltschliesse durch Drücken der seitlichen Tasten. Legen Sie das Band mit der Aussenseite nach unten auf eine feste Unterlage. Um ein Verkratzen von Band und Unterlage zu vermeiden, sollte ein Tuch untergelegt werden. Mit dem beiliegenden Hilfswerkzeug können Sie nun an der gewünschten Trennstelle den Fixierbolzen hinunterdrücken (1) und dabei den Gelenkbolzen mit dem zweiten Hilfswerkzeug seitlich etwa 3 Millimeter hinausschieben (2).

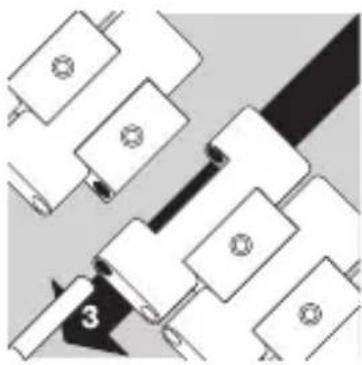

Ziehen Sie den vorstehenden Gelenk- bolzen aus dem Armband (3). Jetzt ist das Band getrennt.

DAS ERMITTELN DER ZU ENTFERNENDEN BANDGLIEDER

20 30 40 50 60 70

Legen Sie die Uhr mit geschlossener Falt- schliesse um Ihr Handgelenk und schätzen Sie anhand der Überlappung die Anzahl der überzähligen Bandglieder ab, die Sie nun, wie im Folgenden beschrieben, her- ausnehmen können: Müssen Sie mehrere Glieder entfernen, empfehlen wir, von beiden Seiten des Bandes die möglichst gleiche Anzahl Bandglieder herauszunehmen, sodass der Verschluss ungefähr in der Mitte des Handgelenkes getragen werden kann.

DAS HERAUSNEHMEN EINZELNER BANDGLIEDER UND DAS ZUSAMMENFÜGEN DES BANDES

Wiederholen Sie die Schritte 1 bis 3 im soeben ermittelten Abstand von der ersten Trennstelle. Entfernen Sie die freigelegten Bandglieder und fügen Sie das verkürzte Band zusammen.

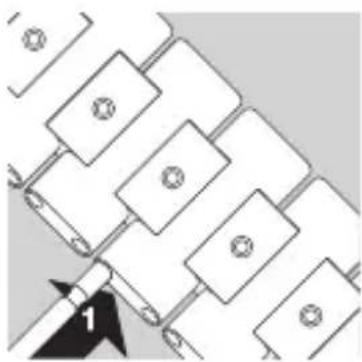

Schieben Sie den Gelenkbolzen seitlich in das Armband ein (1).

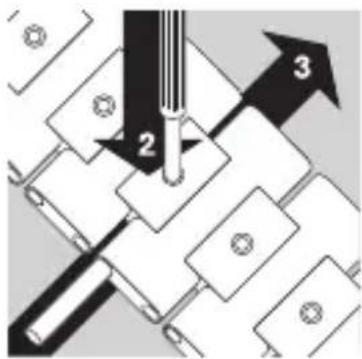

Mit dem beiliegenden Hilfswerkzeug drücken Sie nun den Fixierbolzen hinunter (2) und schieben gleichzeitig den Gelenk bolzen wieder bündig ins Armband zurück (3).

Der Fixierbolzen muss wieder bündig bis zur Oberkante des Sicherungs gliedes hochgefahren sein. Bitte überprüfen Sie unbe-

dingt den richtigen Sitz des Gelenkbolzens.

Bitte bewahren Sie die überzähligen Bandglieder und das Trennwerkzeug für eventuelle spätere Anpassungen gut auf.

HINWEIS ZU MAGNETFELDERN

Aufgrund der immer höheren Verbreitung von sehr starken Magneten aus Seltenerdlegierungen (beispielsweise Neodym-Eisen-Bor) in den letzten Jahren – diese kommen u. a. in Gegenständen wie Lautsprechern, Schmuck sowie Verschlüssen von Mobiltelefon- und Handtaschen vor – können mechanische Uhren beim Kontakt mit solchen Magneten magnetisiert werden. Dieser Vorgang kann zu einer permanenten Gangabweichung Ihrer Uhr führen, die nur durch eine fachmännische Entmagnetisierung behoben werden kann. Wir empfehlen Ihnen, Ihre Uhr nicht in die Nähe solcher Magnete zu bringen.

Uhren mit Weicheisen-Innengehäuse bieten einen höheren Schutz gegen Magnetfelder und übertreffen die Forderung der DIN-Norm 8309 um ein Vielfaches. Dennoch kann es auch hier in der unmittelbaren Umgebung von sehr starken Magneten zu einer Magnetisierung des Werkes kommen. Wir empfehlen Ihnen daher, auch Uhren mit Weicheisen-Innengehäuse nicht in direkten Kontakt mit starken Magneten zu bringen.

Im Falle einer plötzlichen Veränderung der Ganggenauigkeit wenden Sie sich bitte an einen autorisierten IWC-Fachhändler, um Ihre Uhr auf Magnetismus prüfen zu lassen.

DIE WASSERDICHTHEIT

Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meterangaben, wie sie sonst häufig in der Uhrenindustrie zur Angabe der Wasserdichtheit verwendet werden, können aufgrund der oftmals verwendeten Testverfahren nicht mit der Tiefe eines Tauchganges gleichgesetzt werden. Meterangaben lassen deshalb auch keine Rückschlüsse auf die tatsächlichen Gebrauchsmöglichkeiten bei Feuchtigkeit, Nässe und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammenhang mit der Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-resistance. Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).

Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss diese mindestens einmal jährlich durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss auch nach aussergewöhnlichen Belastungen durchgeführt werden. Werden diese Prüfungen nicht ordnungsgemäss durchgeführt oder wird die Uhr von nicht autorisierten Personen geöffnet, so lehnt IWC jegliche Garantie- oder Haftungsansprüche ab.

Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter IWC-Fachhändler (Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.

DAS REINIGEN DER UHR NACH DEM TAUCHEN

Nach dem Tauchen – speziell nach dem Tauchen in Meerwasser – sollte die Uhr unter fliessendem Leitungswasser abgespült werden. Dadurch verhindern Sie eine Salzverkrustung an Gehäuse, Band und Verschluss. Spülen Sie auch den Nassbereich des SafeDive-Systems, indem Sie Wasser durch die Bohrungen des Schutzbügels auf der linken Gehäuseseite fliessen lassen.

DER SERVICE AN IHRER AQUATIMER CHRONOGRAPH

Alle Bestandteile dieser Uhr sind aus bestem Material gefertigt. Trotzdem unterliegen einige Teile einer natürlichen Abnutzung. Wichtig ist vor allem, dass die Abnutzungsstellen immer optimal geölt sind und dass die Verschmutzung des Öles durch metallischen Abrieb rechtzeitig beseitigt wird. Wir empfehlen deshalb, an Ihrer Uhr ca. alle fünf Jahre einen Unterhaltsservice durchführen zu lassen. Wenden Sie sich dazu an einen autorisierten IWC-Fachhändler (Official Agent) oder direkt an den IWC-Kunden-dienst in Schaffhausen.

GEHÄUSEMATERIALIEN

GEHÄUSEWERKSTOFF KRATZFESTIGKEIT BRUCHFESTIGKEIT GEWICHT
