MANUALE UTENTE ELGD10 HQ

2. Direttamente sopra un lavabo.

4. Accanto a un aeratore.

6. Dove sporco e polvere possono bloccare il sensore.

7. In un posto bagnato o umido.

Funzionamento Riscaldamento:

1. Inserire la spina del rilevatore; il LED "POWER" verde si illumina, l'allarme emette un suono

simile a "DiDi" e il LED dell'allarme lampeggia due volte.

2. Il display inizia a lampeggiare "-", dopo circa 4 minuti il display visualizza "0". Il rilevatore è

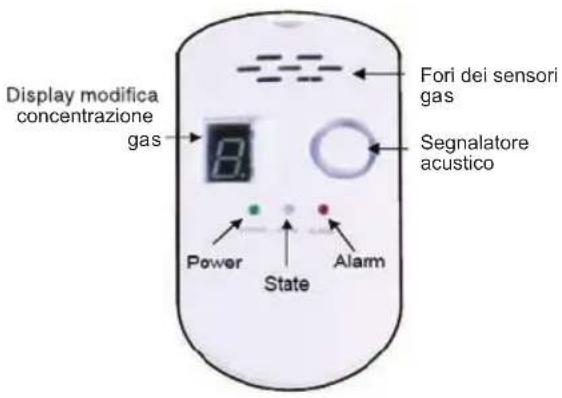

quindi pronto. Attenzione!!! Il funzionamento del rilevatore deve rispettare i passaggi su indicati, altrimenti non fornisce la sicurezza desiderata. In tal caso, ripetere la procedura "Riscaldamento". Se il funzionamento continua ad essere insoddisfacente, è necessario sostituire il rilevatore. Importante! Non predisposto per la rilevazione di monossido di carbonio. concentrazione gas Fori dei sensori gas Segnalatore acustico EL-GD10 è un rilevatore di gas GPL plug-in e autoreggente. Rilevatore di gas naturale destinato all’utilizzo domestico interno. Se la concentrazione delle fuoriuscite di gas raggiunge determinati livelli preselezionati, il rilevatore emette un segnale visivo (i LED e il display numerico indicano la densità della fuoriuscita di gas istantanea) e un segnale d'allarme molto forte. Quando la concentrazione di gas scende sotto tali livelli, il rilevatore torna automaticamente allo stato normale.2 Stato di allarme per fuoriuscita gas Concentrazione dei gas rientrante in un intervallo normale

• Display: "1,2,3" e LED "STATE" verde. Concentrazione di gas leggermente elevata

• Display: "3,4,5" e LED "STATE" giallo. L'allarme emette un suono "DiDi" lento. Concentrazione di gas elevata

• Display: "6,7,8,9" e LED "STATE" giallo. L'allarme emette un suono rapido "DiDiDI--DiDiDi". Concentrazione di gas che ha raggiunto il livello esplosivo inferiore preselezionato (3%~20%)

• Display "A", LED "STATE" rosso, LED "ALARM" rosso acceso. L'allarme suona. Manutenzione Per ottenere un corretto funzionamento a lungo, attenersi alle seguenti raccomandazioni:

1. Sottoporre il rilevatore a un test una volta a settimana, ad

es. premendo lievemente un accendino (senza accensione) davanti a un rilevatore nei pressi del foro del gas.

2. Provvedere all'eliminazione della polvere dal rilevatore aspirando con delicatezza.

3. Non tinteggiare il rilevatore.

4. Non spruzzare a pressione sopra o vicino al rilevatore.

5. Quando si effettuano lavori di rinnovamento, conservare il rilevatore in una busta in

polietilene. Importante! Cosa fare quando scatta l'allarme Conservare la calma ed effettuare le seguenti operazioni (non necessariamente in questa sequenza)

2. Spegnere tutti gli apparecchi a gas.

3. Non accendere o spegnere alcuna apparecchiatura elettrica, compreso l'El-GD10

5. Non usare il telefono dove si sospetta la presenza di gas.

Se l'allarme persiste, evacuare immediatamente i locali e contattare il servizio di emergenza 24 ore del fornitore di gas.

• Gas rilevabili: GPL, gas naturale e gas urbano

• Alimentazione: 100 V CA - 240 V CA ~ 50/60 Hz

• Consumo di energia: < 4 W

• Livello allarme: 3%LEL~20%LEL

• Volume dell'allarme: > 85 dB

• Range di temperatura: -10 °C~ 50 °C

• Umidità relativa: < 97% RH

• Temperatura di conservazione: -25 °C~ 55 °C

DICHIARAZIONE DI CONFORMITÀ

Questa società, Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Paesi Bassi Tel.: 0031 73 599 1055 Email: info@nedis.com Dichiara che il prodotto: Nome: HQ Modello: EL-GD10 Descrizione: Allarme per gas a presa è conforme ai seguenti standard: EMC: EN50270:1999/EN61000-3-2:2000/EN61000-3-3:1995/+A1:2001

LVD: EN50194:2000/EN60950-1:2001+A11:2004

Secondo le disposizioni della direttiva EMC 89/336/CE retticata. ‘s-Hertogenbosch, 15.11.2007 Sig.ra J. Gilad Direttore agli acquistiATTENZIONE

Precauzioni di sicurezza: Per ridurre il rischio di scosse elettriche, questo prodotto deve essere aperto ESCLUSIVAMENTE da personale tecnico specializzato, se occorre assistenza. Se si dovessero vericare dei problemi, scollegare il prodotto dall'alimentazione di rete e da ogni altra apparecchiatura. Non esporre il prodotto ad acqua o umidità. Garanzia: Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso. Generalità: Il design e le caratteristiche tecniche sono soggetti a modica senza necessità di preavviso. Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono in questo documento riconosciuti come tali. Attenzione: Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici usati non devono essere gettati insieme ai riuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata. Copyright ©5EL-GD10 Detector de gas ¡Importante! No está realizado para la detección de monóxido de carbono.1 INTRODUCCIÓN Instalación Para la detección de gas natural y gas ciudad: del techo (normalmente, a una distancia de unos 0.3 m por debajo del tejado) en la habitación en donde se ha previsto el escape de gases y en un lugar en donde el movimiento del aire no sea obstaculizado por los muebles o los equipos. Para la detección de gas LPG: del suelo (normalmente, a una distancia inferior a 0.1 m por debajo del suelo) en la habitación en donde se ha previsto el escape de gases y en un lugar en donde el movimiento del aire no sea obstaculizado por los muebles o los equipos. Lugares en los que NO se debe instalar el detector
