BEDIENUNGSANLEITUNG ELGD10 HQ

Safety precautions: To reduce risk of electric shock, this product should ONLY be opened by an authorized technician when service is required. Disconnect the product from mains and other equipment if a problem should occur. Do not expose the product to water or moisture. Warranty: No guarantee or liability can be accepted for any changes and modications of the product or damage caused due to incorrect use of this product. General: Designs and specications are subject to change without notice. All logos brands and product names are trademarks or registered trademarks of their respective holders and are hereby recognized as such. Attention: This product is marked with this symbol. It means that used electrical and electronic products should not be mixed with general household waste. There is a separate collections system for these products. Copyright ©5EL-GD10 Gasmelder Wichtig! Erkennt kein Kohlenmonoxid.1 Einleitung Installation Erkennung von Erdgas und Stadtgas: der Decke (normalerweise 0,3 m unterhalb der Decke) in dem Raum installiert werden, in dem ein Gasleck auftreten könnte. Des Weiteren sollte darauf geachtet werden, dass die Luftbewegungen an dieser Stelle nicht durch Möbel oder andere Einrichtungsgegenstände beeinträchtigt sind. Zur Erkennung von Flüssiggas: Fußboden (normalerweise <0,1 m über dem Fußboden) in dem Raum installiert werden, in dem ein Gasleck auftreten könnte. Des Weiteren sollte darauf geachtet werden, dass die Luftbewegungen an dieser Stelle nicht durch Möbel oder andere Einrichtungsgegenstände beeinträchtigt sind. Orte, an denen der Gasmelder NICHT installiert werden sollte!

1. In einem abgeschlossenen Raum (zum Beispiel in einem Küchenschrank oder hinter einer

2. Unmittelbar über einem Spülbecken.

3. Neben einer Tür oder einem Fenster.

4. Neben einem Abluftventilator.

5. In einem Bereich, in dem die Temperatur unter 16 °C fallen oder über +40 °C steigen kann.

6. In einem Bereich, in dem der Sensor durch Schmutz und Staub blockiert werden kann.

7. An einem dunstigem oder feuchten Ort.

Bedienung Aufwärm-Phase:

cken Sie den Gasmelder in der Steckdose; die „POWER“ LED leuchtet grün und der Alarm ertönt „DiDi“, der Alarm-LED blinkt zweimal

2. Im Display blinkt für ca. 4 Minuten „-“, danach wird „0“ angezeigt und der Melder ist

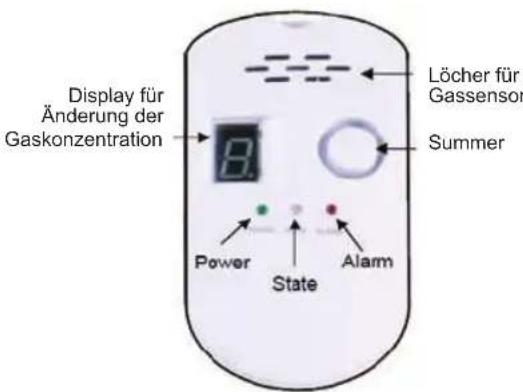

betriebsbereit. Achtung!! Der Gasmelder sollte gemäß der zuvor beschriebenen Anweisungen eingesetzt werden, anderenfalls kann er nicht die vorhergesehene Sicherheit bieten. Führen Sie in diesem Fall erneut das „Aufwärm-Verfahren“ durch. Wenn die Funktion dann noch immer nicht zufrieden stellend ist, muss der Gasmelder ausgetauscht werden. Wichtig! Erkennt kein Kohlenmonoxid. Display für Änderung der Gaskonzentration Löcher für Gassensor Summer EL-GD10 ist ein autonomer Gasmelder für Flüssiggas und Erdgas zum direkten Anschluss an die Steckdose zur Benutzung im Haus. Wenn die Konzentration des austretenden Gases bestimmte voreingestellte Pegel erreicht, wird im Gasmelder eine visuelle Warnung (LEDs und die numerische Anzeige kennzeichnen ein vorliegendes Gasleck) und ein sehr lauter Alarmton ausgelöst. Wenn die Konzentration unter diese Pegel sinkt, geht der Gasmelder automatisch in den Normalzustand über.2 Gasleck-Alarmstatus Gaskonzentration in einem normalen Bereich

• Im Display wird „1,2,3“ angezeigt und die „STATE“ LED leuchtet grün. Gaskonzentration leicht zu hoch

• Im Display wird „3,4,5“ angezeigt und die „STATE“ LED leuchtet gelb, der Alarm ertönt langsam „Di--Di“. Gaskonzentration zu hoch

• Im Display wird „6,7,8,9“ angezeigt und die „STATE“ LED leuchtet gelb, der Alarm ertönt schnell „DiDiDI--DiDiDi“. Die Gaskonzentration hat den voreingestellten Wert der unteren Explosionsgrenze erreicht (3%~20%)

• Das Display zeigt „A“ an, die „STATE“ LED leuchtet rot, die „ALARM“ LED leuchtet rot und der Alarm ertönt. Wartung Damit der Gasmelder ordnungsgemäß betriebsbereit bleibt, befolgen Sie die nachfolgenden Empfehlungen:

1. Testen Sie den Gasmelder einmal pro Woche, z. B. halten Sie ein Feuerzeug (ohne zu

zünden, nur Gas ausströmen lassen) vor das Gasloch des Gasmelders.

2. Halten Sie den Gasmelder staubfrei, indem Sie ihn behutsam mit dem Staubsauger

3. Streichen Sie den Gasmelder nicht mit Farbe an.

4. Verwenden Sie keine Spraydosen auf dem bzw. in der Nähe des Gasmelders.

5. Wenn Sie den Raum renovieren, lagern sie den Gasmelder in einem Kunststoffbeutel.

Was ist zu tun, wenn der Alarm beginnt Bleiben Sie ruhig und gehen Sie wie folgt vor (nicht in der angegebenen Reihenfolge notwendig)

1. Löschen Sie alle offenen Flammen, einschließlich alle rauchenden Materialien.

2. Schalten Sie alle Gasgeräte aus.

3. Schalten Sie keine elektrischen Geräte an oder aus, einschließlich dem EL-GD10

4. Öffnen Sie Türen und Fenster, um die Belüftung zu fördern.

5. Telefonieren Sie nicht, wenn in diesem Bereich Gas vermutet wird.

Wenn der Alarm weiterhin aktiv bleibt, evakuieren Sie sofort das Gebäude und wenden Sie sich an den 24-Stunden-Notrufservice des Gaslieferanten. Technische Daten

• Erkannte Gase: Flüssiggas, Erdgas und Stadtgas

• Stromversorgung: 100 VAC - 240 VAC ~ 50/60 Hz

• Stromverbrauch: < 4 W

• Temperaturbereich: -10 °C~ 50 °C

• Relative Luftfeuchtigkeit: < 97% RH

• Lagerungstemperatur: -25 °C~ 55 °C

• Abmessungen: 67 x 67 x 112 mm

KONFORMITÄTSERKLÄRUNG

Wir, Nedis B.V. De Tweeling 28 5215MC ’s-Hertogenbosch Niederlande Tel.: 0031 73 599 1055 Email: info@nedis.com erklären, dass das Produkt: Name: HQ Modell: EL-GD10 Beschreibung: Einsteckbarer Gasmelder den folgenden Standards entspricht: EMV: EN50270:1999/EN61000-3-2:2000/EN61000-3-3:1995/+A1:2001

LVD: EN50194:2000/EN60950-1:2001+A11:2004

Befolgt die Vorschriften der geänderten Richtlinie 89/336/EEC. ‘s-Hertogenbosch, 15.11.2007 Frau J. Gilad EinkaufsleiterinVORSICHT STROMSCHLAGGEFAHR NICHT ÖFFNEN

RISCHIO DI SCOSSE ELETTRICHE
