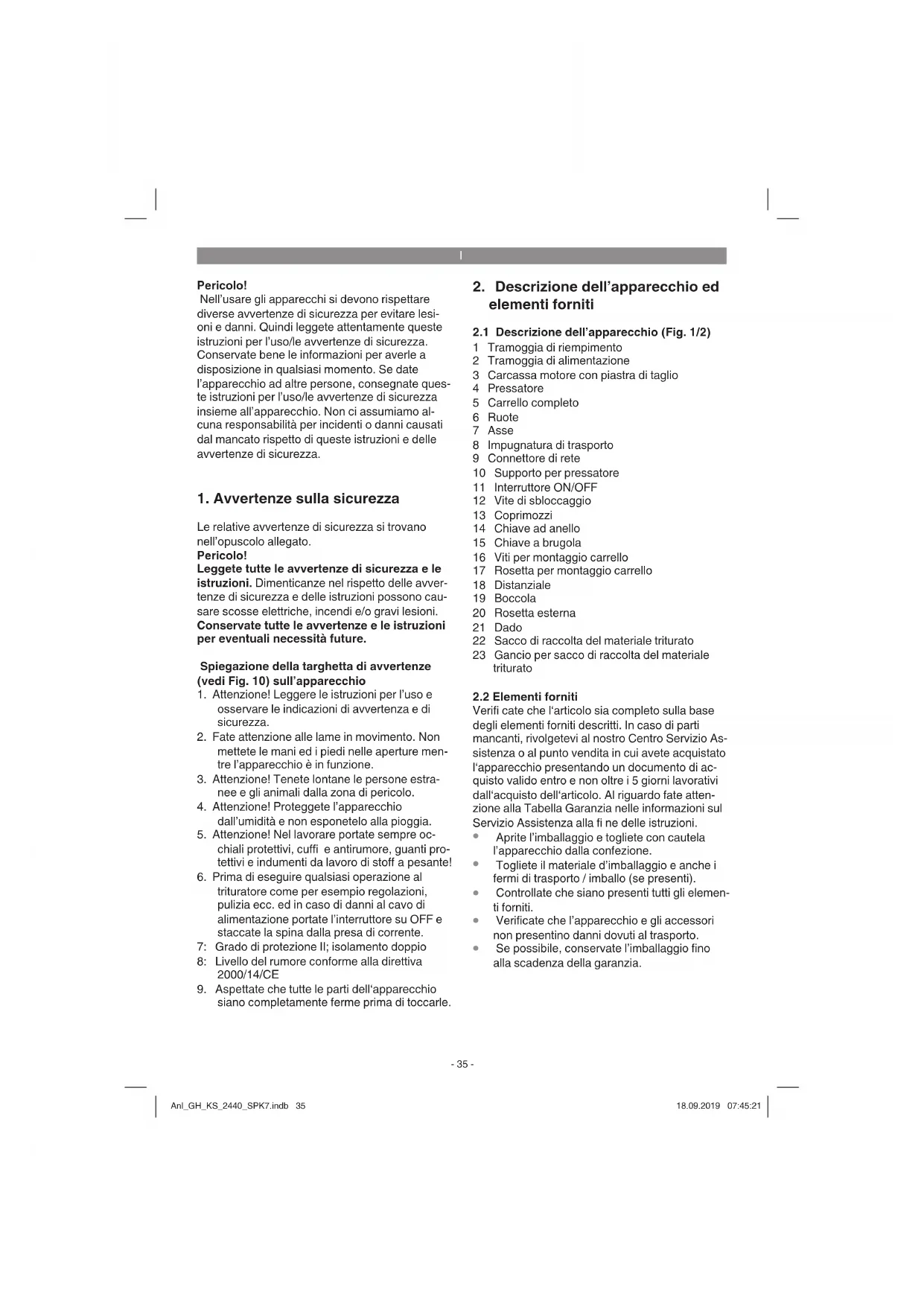

MANUALE UTENTE GHKS 2440 EINHELL

Nell'usare gli apparecchi si devono rispetto diverse avventenze di sicurezza per evitare lesioni e danni. Quindi leggete attendamente queste istruzioni per l'uso/le avventenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l'apparecchio ad altre persone, consignate queste istruzioni per l'uso/le avventenze di sicurezza insieme all'apparecchio. Non ci assumiamo alcuna responsabilita per incidenti o dati causati dal mancato rispetto di queste istruzioni e delle avventenze di sicurezza.

1. Avverenze sulla sicurezza

Le relative avventenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avventenze di sicurezza e le struzioni. Dimenticanze nel rispetto delle avventenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesionsi. Conservate tutte the avventenze e le istruzioni per eventuali necessità future.

Spiegazione della targhetta di avventenze (vedi Fig. 10) sull'apparecchio

1. Attenzione! Leggere le istruzioni per l'uso e osservare leindicazioni di avventenza e di sicurezza.
2. Fate attenzione alle lame in movimento. Non mettete le mani ed i piedi nelle aperture perché l'apparecchio è in funzione.
3. Attenzione! Tenete lontane le persone estrannee e gli animali alla zona di pericolo.
4. Attenzione! Proteggete l'apparecchio dall'umidità e non esponetelo alla pioggia.
5. Attenzione! Nel lavorare portate sempre occhiali protettivi, cuffi e antirumore, quanti protettivi e indumenti da lavoro di stoff a pesante!
6. Prima di eseguire qualsiasi operazione al trituratore come per esempio regolazioni, pulizia ecc. ed in caso di danni al cavo di alimentazione portate l'interruttore su OFF e staccate la spina alla presa di corrente.
   7: Grado di protezione II; isolamento doppio
   8: Livello del rumore conforme alla direttiva 2000/14/CE
7. Aspettate che tutte le parti dell'apparecchio siano completamente ferme prima di toccarle.

2. Descrizione dell'apparecchio ed elementi forniti

2.1 Descrizione dell'apparecchio (Fig. 1/2)

1 Tramoggia di riempimento
2 Tramoggia di alimentazione
3 Carcassa motore con piastra di taglio
4 Pressatore
5 Carrello completo
6 Ruote
7 Asse
8 Impugnatura di trasporto
9 Connettore di rete
10 Supporto per pressatore
11 Interruftore ON/OFF
12 Vite di sbloccaggio
13 Coprimezzi
14 Chiave ad anello
15 Chiave a brugola
16 Viti per montaggio carrello
17 Rosetta per montaggio carrello
18 Distanziale
19 Boccola
20 Rosetta esterna
21 Dado
22 Sacco di raccolta del materiale triturato
23 Gancio per sacco di raccolta del materiale triturato

2.2 Elementi forniti

Verifi cate che l'articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza o al punto vendita in cui avete acquistato l'appareccchio presentando un documento di acquisto valido entro e non及其他 i 5 giorni lavorativi dall'acquisto dell'articolo. Al riguardo fate attenzione alla Tabella Garanzia nelle informazioni sul Servizio Assistenza alla fine delle istruzioni.

• Aprite l'imballaggio e togliete con cautela l'apparecchio alla confezione.
• Togliete il materiale d'imballaggio eanchesi fermi di trasporto / imballo (se presenti).
• Controllate che siano presenti tutti gli elementi forniti.
• Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.
• Se possible, conservate l'imballaggio sino alla scadenza della garanzia.

Pericolo! L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi Im e piccoli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l'uso originali
- Avvertenze di sicurezza

3. Utilizzo proprio

Il trituratore elettrico da giardino è stato solo concepito per sminuzzare i rifi uti organici del giardino. Inserite il materiale biodegradabile, come per es. foglie, rametti, fi ori appassiti ecc. nella tramoggia di riempimento.

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altri tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsable dei giorni e delle lesions di uomini tipo che ne resultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriiale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in impegre commerciali, artigianali o industriiali, o in attività equivalenti.

4. Caratteristiche tecniche

Tensione di rete: 230 - 240 V ~ 50 Hz

Potenza assorbita: 2400 W (P40)

2000W

Diametro dei rami: max. 40 mm

Livello di pressione acustica L_ac .. 85,3 dB

Incertezza K 3 dB (A)

Livello di potenza acustica L_WA 112 dB

Peso: 11 kg

Grado di protezione:

Tipodi protezione: . IPX4

Modalità operativa P40: funzionamento continuato con sollecitatione intermittente (durata di ciclo 10 min). Per non surriscaldare il motoreccessiviamenteessopuoessere fattofunzionarecon la potenza nominaleindicataperil 40% della durata del ciclo e poi devecannuareafunzionare sensacarico per il 60% della durata del ciclo.

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate sostanto apparecchi in perfetto stato.
- Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
- Adattate il vosto modo di lavorare all'apparecchio.
Non sovraccaricate l'apparecchio.
Fate eventually controllare l'apparecchio.
Spegnete l'apparecchio se non lo utilizzato.
- Indossate iguanti.

Attenzione!

Rischi residui

Anche se questo elettROUTensileieneutilizzato secondo lenorme,continuano a susistere rischi residui.In relazione alla struttura e al funzionamento di questo elettROUTensile potrebbero presentarsi i seguenti pericolii:

1. Danni all'apparato respiratorio nel caso in cui non venga indossata una maschera antipolvere adequata.
2. Danni all'udito nel caso in cui non vengano indossate cuffi e antirumore adequate.
3. Danni alla salute derivanti da vibrazioni man- no-braccio se I'apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Prima di inseire la spina nella presa di corrente assicuratve che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avverenza!

Staccate sempre la spina di alimentazione prima di agli impostazione all'utensile.

Il trituratore da giardino viene fornito smontato. Il carrrello e le ruote devono essere montati prima dell'uso. Seguite passo a passo le istruzioni per l'uso e orientatevi con le fu gure per eseguire l'assemblaggio confacilitya.

5.1 Montaggio del carrello (Fig. 3a/3b)

• Mettete la carcassa del motore capovolta sul pavimento.
• Inserite il carrello nelle aperture appositamente previste fino alla battuta.
• Fissate il carrello con le viti (Pos. 16) e le rosette (Pos. 17) come individato nella Fig.3b.

5.2 Montaggio di asse e ruote (Fig. 4a-4h)

• Togliete boccole, dadi e rosette dall'asse.
  Montate il carrello come illustrato nelle Fig. 4a-4h.

5.3 Montaggio del supporto per pressatore (Fig. 8)

Fissate il supporto per il pressatore premendolo sul telaio come individato nella Fig. 8.

5.4 Montaggio del sacco di raccolta del materi riale triturato (Fig. 9)

Come opzione potete montare sull'apparecchio il sacco di raccolta del materiale triturato. A tale scopo agganciate il sacco di raccolta del materiale triturato (Fig. 9/Pos. 22) al gancio apposto (Fig. 9/Pos. 23).

6. Uso

Durante l'esercizio rispetto le disposizioni di legge sulla protezione dal rumore che possono variate a seconda del luogo di impiego.

6.1 Collegamento ed accensione dell'apparecchio

• Collegate il connettore del cavo di collegamento dell'apparecchio (prolunga) al cavo di rete. (Fig. 1/Pos. 9)
• Azionando l'interruttore di ON/OFF (Fig. 1/Pos. 11) si cui accendere (posizione "I" dell'interruttore) e spagnere (posizione "O" dell'interruttore) l'apparecchio.

Note: se la tensione di rete non è presente sull'apparecchio non è possibile accenderlo. Se viene interrogata l'alimentazione di corrente l'apparecchio si spegne automaticamente (posizione "O" dell'interruttore). è possible riaccendere l'apparecchio solo dopo ave ripristato l'alimentazione di tensione e ave portato l'interruttore di ON/OFF in posizione "I".

6.2 Protezione da sovraccarico (salvamotore)

Il motore viene protetto dal sovraccarico da un interruptatore automatico.
In caso di sovraccarico l'apparecchio si disinserisce automaticamente. Per riprendere l'esercizio portare l'interruttore ON/OFF in posizione, I".
Se il motore non dovesse avviarsi, si devel pulire il canale di scarico.

6.3 Istruzioni di lavoro

• Osservate le disposizioni di sicurezza (libretto allegato).
• Portate guanti da lavoro, occhiali protettivi e cuffie antirumore.
  Il materiale da triturare viene trascinati all'interno automaticamente. ATTENZIONE! Il materiale da triturare piuttosto lungo che sporge dall'apparecchio più spostarsi improvisamente con dei movimenti simili a frustate - tenete una distanza di sicurezza sufficiente.
• Inserite materiale da sminuzzare in una quantità tale da non intasare la tramoggia di alimentazione.
  Il materiale umido ed il fogliame appassito, già vecchio di quale giorno, devono essere triturati alternandoli a rametti. In quello modo si evita che il materiale triturato si blocchi nella tramoggia di alimentazione.
• I rifiuti molli (per es. quelli di cucina) non devono essere sminuzzati, ma compostati direttamente.
• Sminuzzate completeness il materiale con- tenente multi rametti e foglie prima di aggiun-gere nuovo materiale.
  L'apertura di scarico non deve essere blocata dal materiale sminuzzato - pericolo di ostruzione.
  Le fessure di aerazione devono rimanere libre.
  Evitate di inseire ininterrottamente materiale pesante o rami robusti. La lama si potrebbe bloccare.
  Per togliere gli oggetti bloccati nelle aperture della tramoggia di riempimento usate il pressatore (Fig. 1/Pos. 4), per quelli bloccati nelle aperture di scarico usate invece un gancio.
• Ribaltate la tramoggia di alimentazione (Fig. 5/Pos. 2) agli otagi e l'ore del sibbaccaggio (Fig. 5/Pos. 12). Ora si sono eliminare le ostruzioni all'interno dell'apparecchio.

Attenzione! Indossare guanti! Pericolo di taglio a causa delle lame.

6.4 Sicurezza

Il trituratore è dotato di un interrottore di sicurezza (Fig. 6a/pos. A) all'interno della carcassa del motore. L'unità di azionamento (Fig. 7/pos. F) è posta sulla tramoggia di alimentazione.

Se la tramoggia di alimentazione non è in perfetta posizione o se non viene premuta contro la carcassa del motore, interviene l'INTERRUTTORE DI SICUREZZA e interrompe il funzionamento del motore. In quello caso ribaltate la tramoggia di alimentazione come descritto in precedenza. Pulite con cura il vano interno. Richiudete la tramoggia di alimentazione come descritto in precedenza e nel riaccendere l'apparecchio fate attenzione che la tramoggia di alimentazione sia in posizione corretta e che la vite di sicurezza sa complemente avvitata.

ATTENZIONE! NON allentare MAI la vite di sbloccaggio (Fig. 1/pos. 12)enza ave prima spento l'apparechio con l'interruttore di ON/OFF (Fig. 1/pos. 11) e ave staccato l'accoppiamento del cavo di collegamento dell'apparechio (prolunga) dal connettore dell'apparechio.

7. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di quello apparecchio viene danneggiato delve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spi- na alla presa di corrente.

8.1 Manutenzione e conservazione

• Pulire regolarmente l'apparecchio. In quello modo si assicura la sua perfetta funzionalità ed una lunga durata.
• Durante il lavoro tenete libere le fessure di areazione.
• Pulire il corpo e le parti in plastica con un leggero detergente domestico ed un panno umido. Per la pulizia non usate mezzi aggressivi o solventi!
  Non pulite mai il trituratore con spruzzi d'acqua.
  Evitate assolutamente che I'acqua penetri all'interno dell'apparecchio.
  Di tanto in tanto verificate che le viti di fissaggio del carrello siano ben salute.
• Se non usate il trituratore per lungo tempo, proteggetelo alla corrosione con un olio non inquinante.
• Conservate l'apparecchio in un luogo asciutto.
• Conservate l'apparecchio fuori alla portata dei bambini.
• Al terme del lavoro ribaltate in avanti la tramoggia di alimentazione e pulitene il vano interno. Con una spazzola togliete i depositi dalle parti metalliche interne. Oliate leggermente la piastra di taglio e le lame pulite.
• Nel richiudere la tramoggia di alimentazione fate attenzione che l'interruttori de sicurezza e la vite di sblocco siano privi di sporco.

8.2 Sostituzione, affi latura, cambio trituratore

Le lame del disco trituratore sono essere sostituite. Se dovete sostuire le lame, dovete usare solo lame originali per motivi di qualità e di sicurezza.

Attenzione per motivi di sicurezza consiglio di fare eseguire l'affi latura e la sostituzione delle lame solo da offi cine specializzate.

Portate sempre quanti da lavoro robusti

• Ribaltate la tramoggia di alimentazione (Fig. 5/Pos. 2)ollipop la vite di sbloccaggio (Fig. 5/Pos. 12).
• Allentate il dato di fissaggio (Fig. 6a/Pos. B)
• Allentate 8 viti con intaglio a croce (Fig. 6b/Pos. C) e togliete la piastra di copertura
  Assicurate il disco rotante in modo che non giri (per es. inserendo un cacciavite, vedi Fig. 6c)
• Allentate 4 viti delle lame (Fig. 6c/Pos. D) et togliete le lame (Fig. 6c/Pos. E)
  Le lame possono essere girate ciascuna una volta perché sono affiliate sui due lati, poi devono essere sostituite con lame nuove.

Il montaggio avviene nell'ordine inverso.

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezioni di ricambio, si dovrebbe dichiarare quanto segue:

modello dell'apparecchio
- numero dell'articolo dell'apparecchio
- numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L'apparechio si trova in un imballaggio per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può essere utilizzato di nuovo o riciclato. L'apparechio e i loro accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparechi difettosi non devono esseregettati nei rifi uti domestici. Per uno smaltimento corretto l'apparechio va consegnato ad un apposto centro di racolta. Se non vi è noto nessun centro di racolta, rivolgetevi per informazioni all'amministrazione comunale.

10. Tabella per l'eliminazione delle anomalie

Anomalia Possibile causa Soluzione
L'apparecchionon funziona.	- non c'è corrente sulla presa - l'apparecchio è spento - il salvamotore è intervenuto - il canale di scarico è ostruito - la tramoggia di alimentazione non è ben collegata alla carcassa del motore	- controllingare il cavò di alimentazione ed il dispositivo di protezione - inserire l'apparecchio - premere la spina di commutazione del salvamotore - pulire il canale di scarico - pulire il vano interno e serrare la vite di sicurezza
Prestazioniunsuffi ci-enti del trituratore	-lameconsumate-girare,affi lare o sostuìre le lame

Solo per paesi membri dell'UE

Non smaltite gli elettroutensili nei rifi uti domestici!

Secondo la direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettrotensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il propriétario dell'apparecchio elettrico è tenuto in alternatively, inceve della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio più anche venire consignato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari sanza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore produzione,anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della iSC GmbH.

Con riserva di apportare modifi che tecniche

In caso di condizioni di rete sfavorevoli l'apparecchio cui causare degli abbassamenti temporanei di tensione. Se l'impenenza di rete Z nel punto di allacciamento alla rete pubblica supra 0,391 Ω posso-no rendersi necessarie alte misure prima che l'apparecchio possa venire utilizzato in maniera conforme all'uso a partire da tale attacco. Se necessario, in materia di impedenza si cui consultrare l'ente locale responsable della fornitura di energia elettrica.

Informazioni sul Servizio Assistenza

In tutti i Paesi indicate nel certificato di garanzia disponiamo di competenti partner per il Servizio Assistenza (per i relativi dati di contatto si veda il certificato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.

Si deve tenere presente che le seguenti parti di quello prodotto sono soggette a un'usura naturale o dovuta alla uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio
Parti soggetti ad usura*
Materiale di consumo/parti di consumo * Lame
Parti mancanti

• non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errorsi vi preghiamo di denunciare il caso sul site internet www.isc-gmbh.info. Vi preghiamo di descrivere con precisione l'anomalia e a tal riguardo di rispondere in agli caso alle seguenti domande:

L'apparecchio ha già funzionato una volta o era difettoso fin dall'inizio?
Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?
A vosto parere che casa non funziona nell'apparecchio (sintomo principale)?

Descrivete che casa non funziona.

Certificato di garanzia

Gentili clienti,

i nostri prodotti sono soggetti ad un rigido controlo di qualità. Se l'appareccchio non dovesse tutte funzionale correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicate in questa schedà di garanzia. Siamo a vostra disposizioneanche Telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quando segue:

1. Le presenti condizioni di garanzia si rivolgono esclusivamente a consumatori, vale a dire a persona fisiche che non intendono utilizzare quello prodotto né in ambito professionale né per altre attività di lavoro autonomo. Le presenti condizioni di garanzia regolano prestazioni di garanzia supplementari che il produttore su indicate concede in aggiunta alla garanzia legaleagli acquirenti di nuovi appearechi. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda escludamente i difetti di un nuovo apparecchio da voi acquistato del produttore di cui sopra, riconducibili a errorsi di materiale o di produzione, ed è limitata, a notre discrezione, all'eliminazione di quosti difetti dell'apparecchio o alla sostituzione dell'apparecchio stesso.

Tenete presente che i nostri appearecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoporto a sollecitationi equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati alla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, alla mancata osservanza delle istruzioni per l'uso (come ad es. collagamento a una tensione di rete o a un tipo di corrente non corretti), alla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi improprio illeciti (come per es. sovraccarico dell'apparecchio o utilizzato di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, anni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti diesso da ricondurre a un'usura comune, dovuta all'uso o di alto tipo naturale.

5. Il periodo di garanzia è 24 anni e inizi a partire nella data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane delloève avere accertato il difetto. É esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comperta una prerogha del periodo di garanzia e con但这a prestazione per l'apparecchio o per pezioni di ricambio eventualmente installati non inizi un nuovo periodo di garanzia. Ciò valeanche nel caso in cui si ricorra a un servizio sul periodo.

6. Per rivendicare il diritto di garanzia vi preghiamo di comunicare che l'apparecchio è difettosotramite sito internet: www.isc-gmbh.info. Tenete a portata di mano il documento di acquisto o altri documenti come prova dell'acquisto del vosto apparecchio nuovo. Apparechi inviati sono i relativi documenti o alla targhetta d'identificazione sono escludi da la prestazione di garanzia perché non possono essere classificati in modo corrispondente. Se il difetto dell'apparechio rientra nella sua prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento ancche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

HR/BIH

Opasnost!

Prilikom uporabe uredaja morate se pridrzavati sigurnosnih propisa kako bisteprijecili natanak ozljeda i steta.Zato paizljivo procitajte ove upute za uporabu/sigurnosne napomene.Dobro ih saucuvaje tako da vam informacije u svako doba budu na raspolaganju.Ako biste ovaj uredaj trebali predati drugim osobama, molimo da im proslijedte i ove upate za uporabu. Ne preuzimamo jamstvo za stete nastale zbog nepridrzavanja ovih uputa za uporabu i sigurnosnih napomena.

1. Sigurnosne napomene

I dichiara la segunte conformita secondo la direttiva UE e le nome per l'articolo
