Introduzione

Gentile clientele,

acquistando quello appearecchio da riscaldamento DOVRE, Lei ha scelto un prodotto di alta qualità.

Questo prodotto fa parte di una nuova generatione di apparecchi da riscaldamento ecologici a basso consumo energetico, in grado di sfruttare in modo ottimale sua calore di convenzione, sua quello di irraggiamento.

Il Suo appearecchio DOVRE è stato realizzato con

processi di produzione all'avanguardia. Qualora dovessero presentarsi difetti o irregularità, Le consigliamo vivamente di contattare il servizio clienti DOVRE.

Non è consentito apportare modifiche all'apparecchio. Si raccomanda di usare sempre parti di ricambio originali.
L'apparecchio è stato progettato per la collocazione in ambienti abitativi e delve essere collegato ermeticamente a una canna fumaria funzionante.
Le consiglio di affidare l'installazione dell'apparecchio a un technique qualificato.
DOVRE declina agli responsabilità per problemi danni causati da un'installazione non a regola d'arte.
Per l'installatione e per l'uso devono essere osservate le norme di sicurezza riportate nel manuale.

Questo manuale contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione dell'apparecchio da riscaldamento DOVRE. Se desidera ricevere informazioni o dati tecnici aggiuntivi, Le consigliamo di contattare in un primo momento il fornitore dell'apparecchio.

© 2012 DOVRE NV

Dichiarazione di conformità

Notified body: 1625

Con la presente

dichiara che le stufe 750GH e 750GM sono state prodotte in conformità alla norma EN 13240.

Weelde 04-03-2005

vi, il Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fornito potrebbero differire alla descrizione in quello manuale, agli obbligo di preavviso escluso.

DOVRE N.V.

Attenzione! E obbligatoria l'osservanza di tutte le norme di sicurezza.
Leggere attendamente le istruzioni per l'installazione, l'uso e la manutenzione prima diMETtere in funzione l'apparecchio.
L'apparecchio deve essere installato in conformità alle disposizioni tecniche e di legg. vigenti nel Paese dove viene installato il prodotto.
Durante l'installazione dell'apparecchio è obbligatorio osservare tutte le disposizioni locali e quale riferibili alla normativa europea.
Leggere attentamente le istruzioni per l'installazione, l'uso e la manutenzione fornite insieme all'apparecchio.
Si consiglia di affidare l'installazione dell'apparecchio a un technician qualificato che è costamente informato sulle disposizioni e sulle norme vigenti.
L'apparecchio è stato progettato per il riscaldamento domestico. Tutte le sue superfici, vetro e raccordo di collegamento compresi, possono raggiungere temperature elevate (superiori ai 100^ ! Usare unizzato isolante o una maniglia mobile ("mano fredda") per eseguire operazioni a stufa accesa.
Non mettere tende, indumenti, biancheria o altri materiali inflammabili sopra o nelle vicinanze dell'apparecchio.
Non usare sostanze inflammabili o esplosive nelle vicinanze della stufa accesa.
Per evitare incendi della canna fumaria, provvedere alla pulizia periodica della stessa. Non accendere mai l'apparecchio con la porta aperta.
In caso di incendio della canna fumaria: chiudere le prese dell'aria dell'apparecchio e chiamare i vigili del fuico.
Qualora il vetro della porta sua rotto o crepatò non usare l'apparecchio fino a quando il vetro non sare sostituito.

Assicurarsi che vi sia sufficiente aerazione nel locale di posa. In caso di scarsa areazione, la combustione non sare completinga causando eventualmente l'emissione di gas tosici nel locale. Per ulteri informazioni sull'aerazione, si veda il capitolo "Requisiti per l'installazione".

Requisiti per l'installazione

Generità

L'apparecchio deve essere collegato ermeticamente a una canna fumaria funzionante.
Per le dimensioni di raccordo si veda si veda l'allegato "Dati tecnici".
I vigil del fuoco e/o la società di assicurazione possono informarLa relativamente a eventuali requisiti e prescrizioni particulari.

Canna fumaria

La canna fumaria serve per:
L'evacuazione dei prodotti di combustione grazie al tiraggio naturale.

i L'aria calda presente nella canna fumaria tende a salire perché è più leggera dell'aria esterna.
L'aspirazione dell'aria necessaria alla combustione del combustibile nell'apparecchio.

Qualora il tiraggio della canna fumaria non sia sufficiente, durante l'apertura della porta potrebbe fuoriuscire del fumo. Eventuali danni causati dal ritorno di fumo sono esclusi alla garanzia.

Non collegare più di un appearecchio (a.e. una caldaia) alla medesima canna fumaria, a meno che non sia consentito dalle norme locali o nazionali.

Si consiglia di consultare l'installatore riguardo alla canna fumaria. La norma europea EN13384 contiene i parametri per il calcolo della capacité di camini e canne fumarie.

qLa canna fumaria delve rispondere ai seguenti requisiti:

La canna fumaria delve essere realizzata in materiale resistente al fuoco, preferibilmente ceramica refrattaria o acciaio inox.
Deve essere pulita e perfettamente a tenutaagna, con una sufficiente energia di tiraggio.

i

Un tiraggio/depressione di 15 - 20 Pa durante l'esercizio normale sarebbe il valore ideale.

Il percorso della canna fumaria - a partire dall'us dei fumi dell'apparecchio - deve essere il più verticale possibile. Gomiti e raccordi orizzontali ostacolano l'evacuatione dei prodotti di combustione, causando depositi di fuliggine.
Le dimensioni interne dovrebbero essere contente, onde evitare che i fumi di combustione si raffreddino eccessivamente diminuendoosi il tiraggio naturale.
Di regola il diametro della canna fumaria dovrebb corrispondere a quello del raccordo di collegamento.

i

Per il diametro nominale si veda l'allegato "D tecnici". Quando la canna fumaria è ben isolata, è consentitoanche un diametro maggiore (al massimo il doppio del diametro del raccordo di collegamento).

Il diametro (superficie) della canna fumaria deve essere regolare. Eventuali allargamenti, e soprattutto i restringimenti, ostacolano lo scarico dei prodotti di combustione.
In caso di canna fumaria provvista di comignolo/antivento: assicurarsi che il comignolo non restringa l'uscita del camino e non ostacoli l'evacuatione dei prodotti di combustione.
La parte terminale della canna fumaria deve ess situata in una posizione sufficientemente distante da edifici circostanti, alberi o altri ostacoli.
La parte che emerge dal fatto dell'edificio deve essere opportunamente isolata.
La lunghezza minima della canna fumaria è di 4 metri.
Di norma, il comignolo deve superare di 60 cm il colmo del fatto.
Qualora il colmo del tetto disti più di 3 metri alla canna fumaria: rispettore le misure indicate nella

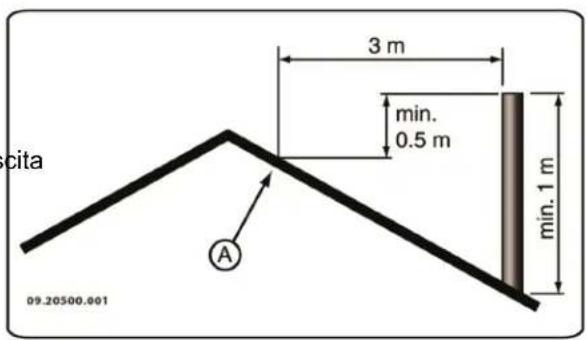

figura sottostante: A = il punto più alto del fatto entro una distanza di 3 metri.

Aerazione della stanza

Per garantire una regolare combustione, l'apparecchio è a bisogno di aria (ossigeno). L'aria viene aspirata dall'ambiente dove l'apparecchio è stato installato,attraverso le prese dell'aria regolabili.

In caso di scarsa aerazione, la combustione non sare completinga, causando eventually l'emissione di gas tossici nel locale.

La regola prescive un apporto d'aria pari a 5,5cm^2 /kW . Si dovrà provvedere un'aerazione supplementare:

Qualora l'apparecchio sua stato installato in un locale ben isolato.
In presenza di areazione meccanica forzata, a.e. un sistema di areazione centralizzato o una cappa nell'angolo cottura.

L'airazione può essere migliorata installando una agglia di aerazione nella parete esterna dell'edificio.

Si raccomanda di provvedere a una presa d'aria esterna indipendente per gli altri apparecchi che consumano aria (quali asciugatrici, altri apparecchi di riscaldamento o ventilatori da bagno) o di spegnerli

durante il funzionamento della stufa.

Pavimento e pareti

La portata di carico della superficie di appoggio dell'apparecchio deve essere sufficiente. Per il peso dell'apparecchio si veda l'allegato "Dati tecnici".

Pavimenti in materiale inflammabile devono essere protetti contro l'irraggiamento di calore per mezzo di una piastra ignifuga. Si veda l'allegato "Distanza da materiale inflammabile".

Prima di posare la piatra salvapavamenti, rimuovere materiali inflammabili come linoleum, moquette, ecc.

Assicurarsi che la distanza tra la stufa e materiali inflammabili, come pareti e mobili di legno, sua sufficiente.

Si deve tener conto del fatto che ancche il tub di collegamento emana calore. Assicurarsi che la distanza tra il tubo di collegamento e materiali infiammabili sua sufficiente. Per un tubo semplice tale distanza deve essere almeno tre volte il diametro del tubo stesso. Qualora il tubo sua provvisto di rivestimento, la distanza si riduce a una volta diametro.

Tenere tappeti e moquette a una distanza minima di 80 cm dal focolare.

Il pavimento davanti alla stufa deve essere protetto contro la caduta di genere ardente per mezzo di una piatra salvapavimenti ignifuga. La piatra deve soddisfare i requisiti stabiliti dalle norme nazionali.

Per le dimensioni della piastra salvapavamenti si veda l'allegato "Distanza da materiale inflammabile".

Per gli ulteriore requisiti antincendio: si veda l'allegato "Distanza da materiale inflammabile".

Descrizione del prodotto

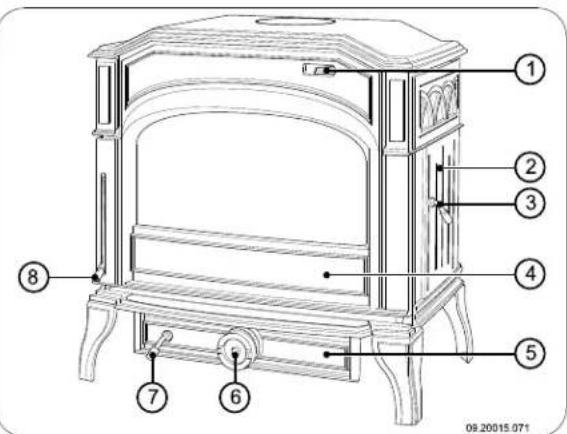

1. Presa dell'aria secondaria

2. Porta di carico

3. Chiavistello porta di carico

4. Porta

5. Porta del cassetto raccoglicenere
6. Presa dell'aria primaria

7il Chiavistello porta per lacene
8. Chiavistello porta

Caratteristiche dell'apparecchio

L'apparecchio più essere collegato alla cannabie.
fer fumaria nella parte posteriore o superiore.
L'apparecchioiene fornito conuna maniglia mobile,la cosiddetta"manofredda".

L'apparecchio è dotato di una porta separata per il caricamento del combustibile, il cosiddetto "porta di carico".

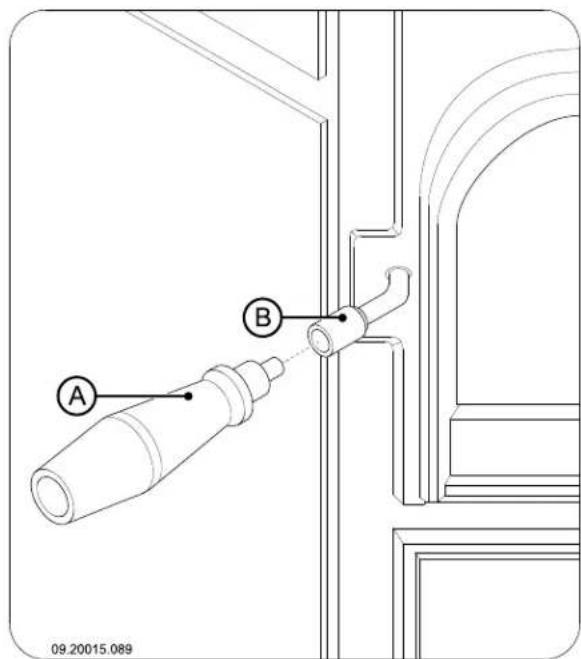

Per aprire le porte, collocare la mano fredda (A) nel chiavistello (B) presente sulle porte; si veda la figura seguente.

La stufa 750GH è dotata di piastre interne in vermiculite.
La stufa 750GH è munita di una griglia scuoticenere amovibile.
La stufa 750GM è dotata di piastre interne in ghisa.
La stufa 750GM è dotata di una griglia all'interno della qualecade la cenere.

Ulteriori caratteristiche 750GM

L'apparecchio è adatto alla combustione di legna mattonelle di lignite e antracite.

Installazione

Preparazione

• Controllare, alla consegna, che l'apparecchio non è presenti danni (di trasporto) o eventuali altri difetti L'apparecchio è fissato sul bancale per mezzo di bulloni.

In caso di danni (di trasporto) o difetti, non installare l'apparecchio e contattare il fornitore.

• Prima della posa rimuovere tutti i componenti amovibili (piastre refrattarie interne, griglia scuoticenere, rivestimento ignifugo laterale).

i Senza il peso di questi componenti è più facile spostare l'apparecchio, evitando eventuali danni.
E importante ricordarsi la posizione esatta dei componenti amovibili che devono essere riassemblati dopo la posa dell'apparecchio.

1. Aprière la porta.

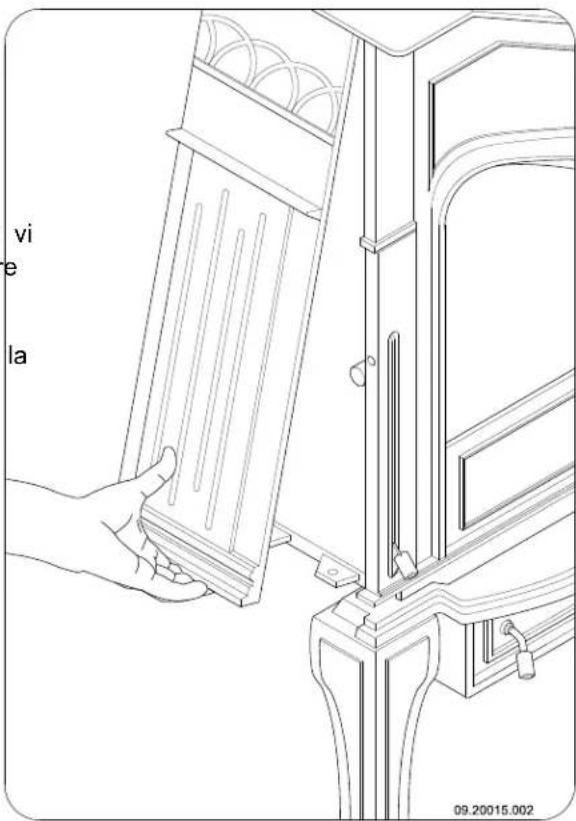

2. Rimuovere le piastre refrattarie interne.

Piestre interne in ghisa proteggono la camera di combustione e trasmettono il calore all'ambiente.

Montare la maniglia

L'apparecchio viene fornito con una maniglia mobile, la cosiddetta "mano fredda".

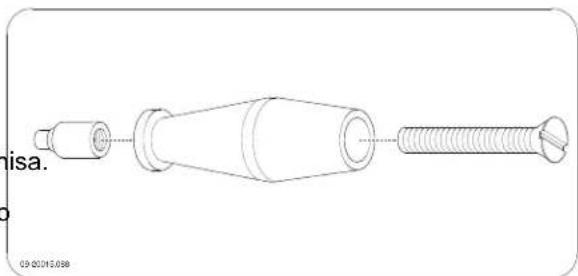

Fissare l'impugnatura di legno al riduttore con la vite M8x50 in dotazione; si veda la figura seguente.

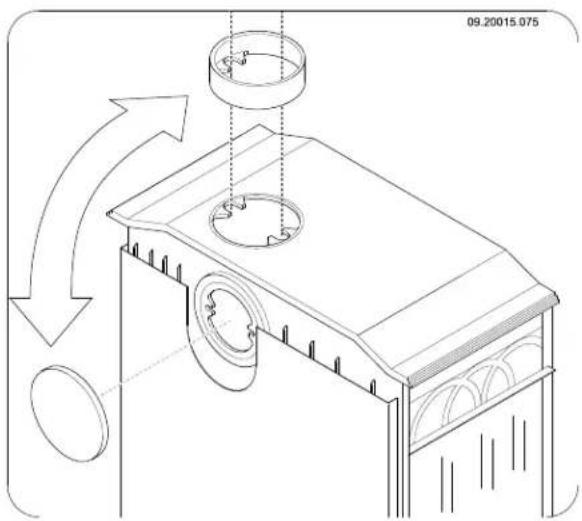

Preparazione del collegamento alla canna fumaria

É possible effettuare il collegamento dell'apparecchio alla canna fumaria sulla parte superiore o posteriori; si veda la figura seguente.

L'uscita fumi che non viene utilizzata delve essere. ti. chiusa con l'apposto tappo in dotazione.
Il bocchettone di collegamento in dotazione delve quindi essere montato sull'uscita fumi utilizzata.

Il mastic di sigillatura e i materiali di fissaggio sono forniti insieme all'apparecchio.

In caso di collegamento posteriore, occorre praticare un'apertura nel rivestimento ignifugo. Il

rivestimento ignifugo presente un'incisione nel punto in cui occorre praticare l'apertura.

Collegamento superiore

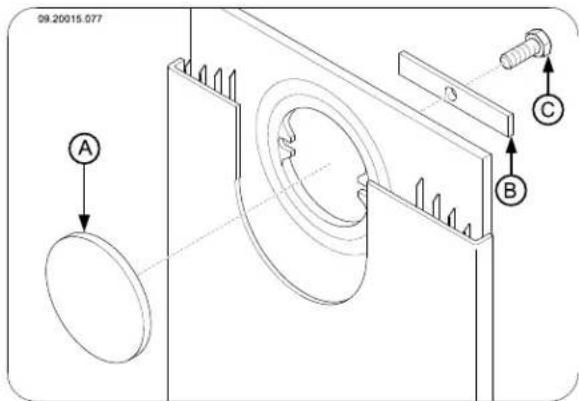

1. Svitare il rivestimento ignifugo dall'apparecchio.
2. Chiudere il foro per i fumi di combustione sul I posteriore utilizzando l'apposto tappo (A). Utilizzare la piastra di fissaggio (B) e il bullone M6x25 (C) per montare il tappo sulla stufa; si la figura seguente.

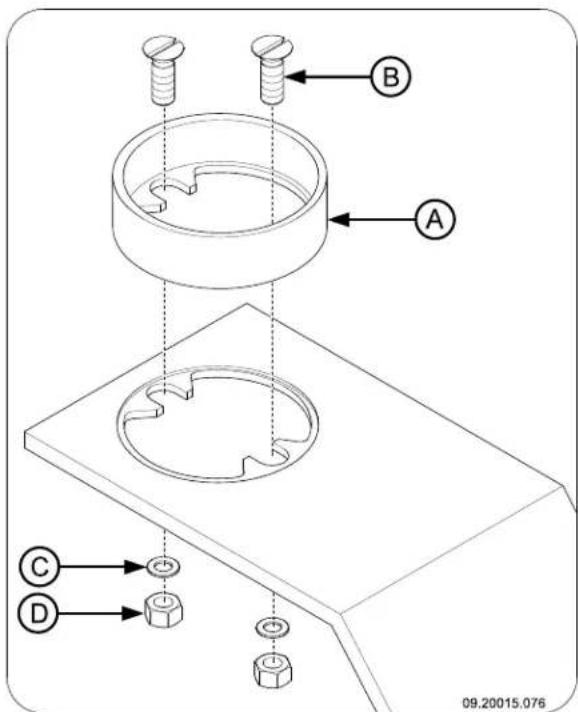

1. Montare il raccordo di collegamento (A) sul foro per i fumi di combustione presente sul lato superiore, utilizzato le due viti M8x25 (B), le rondelle (C) e i dadi M8 (D); si veda la figura seguente.

Usare il mastice per alte temperature in dotazione per sigillare sua il raccordo di collegamento sua il tappo del bocchettone sull'apparecchio.

Vi di Riavvitare il rivestimento ignifugo sull'apparecchio.

Collegamento posteriore

1. Svitare il rivestimento ignifugo dall'apparecchio.
2. Operare un foro nel rivestimento ignifugo rimuovendo mediante cseoie a leva la parte pretagliata.
3. Utilizzato i materiali di fissaggio, montare il raccordo di collegamento sul foro per i fumi di combustione sul retro.
4. Utilizzando i materiali di fissaggio, chiudere il foro per i fumi di combustione sul lato superiore della stufa con l'apposto tazzo.
5. Usare il mastice per alte temperature in dotazione per sigillare sua il raccordo di collegamento sua il tappo del bocchettone sull'apparecchio.
6. Riavvitare il rivestimento ignifugosull'apparecchio.

Installazione e collegamento

1. Positionare l'apparecchio nelippo desiderato che deve essere in piano e in balla.
2. Collegare l'apparecchio alla canna fumaria per mezzo di un raccordo a tenuta stagna.
3. Rimettere nella posizione originale tutti i componenti precedentamente tolti.

Non accendere mai l'apparecchio alla le piastre reflattarie interne.

Ora l'apparecchio è pronto per l'uso.

Uso

Prima accensione

Alla prima accensione l'apparecchio deve funzionare a piena capacité per alcune ore per permettere il completeness indurimento della vernice resistente al calore. L'eventuale presenza di fumo e cattivi odori è solo temporanea. Aprire eventually le porte e le finestre del locale per cancellare l'aria.

Combustible

La stufa 750GH richiede l'uso esclusivo di legna naturale come combustibile: tagliata, spaccata e sufficientamente essiccata.

La stufa 750GM permetteanche l'uso di combustibili quali mattonelle di lignite e antracite.

Non usare altri combustibili: possono provocare gravi Antracite danni all'apparecchio.

Non è consentito alimentare la stufa con i seguenti di combustibile, poiché inquinano l'ambiente e depositano nell'apparecchio e nella canna fumaria residui di combustione che potrebbero provocare incendi di camino:

tip di legna bruciano lentamente a fiamma moderata. La legna di conifere contiene più resina, si consuma velocemente e produce scintille.

Usare legname essiccato con un tasso di umidita inferiore al 20% che è stato immagazzinato per almeno 2 anni.
Tagliare la legna nella misura adatta e spaccarla quando è ancora verde. La legna verde si lascia spaccare più fácilmente; inoltre, una volta spaccata, si secca rapidamente. Stoccare la legna molto una tettoia esposta al vento.
Non usare legna umida. La legna umida non produce calore perché l'energia viene utilizzata per l'evaporazione dell'umidità, un processo che produceanche molto fumo e fuliggine sulla porta e nella canna fumaria. Il vapore acqueo si condensa nell'apparecchio e potrebbe non solo sgocciolare dalle giunture della stufa creando macchie nere sul pavimento, maanche condensarsi nella canna fumaria formando creosoto. Il creosoto è una sostanza lavorante inflammabile e la causa principale degli incendi delle canne fumarie.

Mattonelle di lignite

Le mattonelle di lignite hanno presso che le stesse proprieta di combustione del legno.

Provedere ad un buon fatto di brace prima di accendere le mattonelle di lignite.

Per accendere la stufa, seguire le istruzioni contenute nel paragrafo "Accensione".

Legno trattato, come legno verniciato, impregnato multistrato, compensato e di demolizione.
Materia gomma, carta e rifiuti domestici.

Legna

• Usare preferibilmente legna dura di latifogli come lacontinute nel paragrafo "Accensione". quercia, il faggio, la betulla e alberi da frutto. Questi

Il carbone antracite è suddiviso in categorie sulla base di caratteristiche in alcuni casi stabilite alla legge quali, ad esempio, la percentuale di sostanze volatili. Il tenore in ceneri del carbone antracite è compreso tra il 3% e il 13% . Quanto minore è il tenore in ceneri tanto maggiore è il potere calorifico e minore la frequenza con cui è necessario rimuovere lacene.

• Usare preferibilmente carbone antracite di categoria A con un basso tenore in ceneri.
  Usare il formato consigliato 12/22 o 20/30.
  Per accendere la stufa, seguirle istruzioni

Accensione

È possibile controllare il tiraggio della canna fumaria accendendo una palla di carta da giornale sopra il deflettore. Quando la canna fumaria è fredda, spesso il tiraggio è insufficiente e il fumo potrebbe propagarsi nella stanza. Accendendo la stufa secondo la procedura sottostante, quello problema non si presentera:

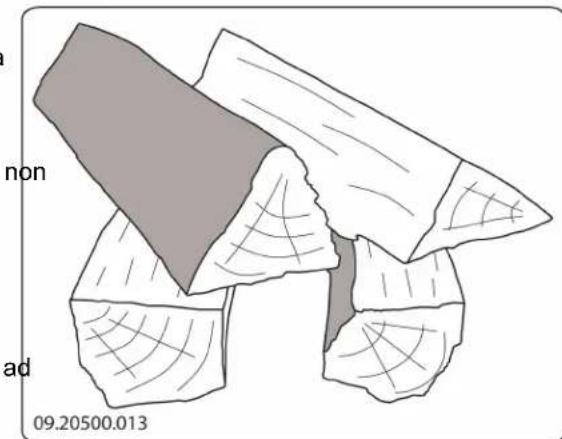

1. Accastare due strati di ceppi medi, riponendoli perpendicularamente (incrociati).

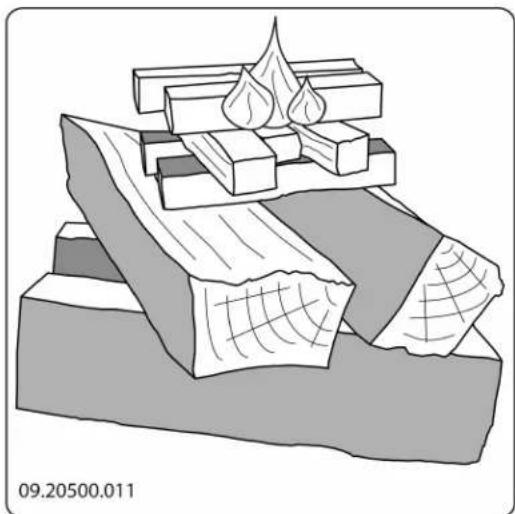

2. Riporre supra i ceppi due strati incrociati di legnetti accendifuoco.
3. Inserire un cubetto accendifuoco tra i legnetti del primo strato e accenderlo secondo le istruzioni sulla relativa confezione.

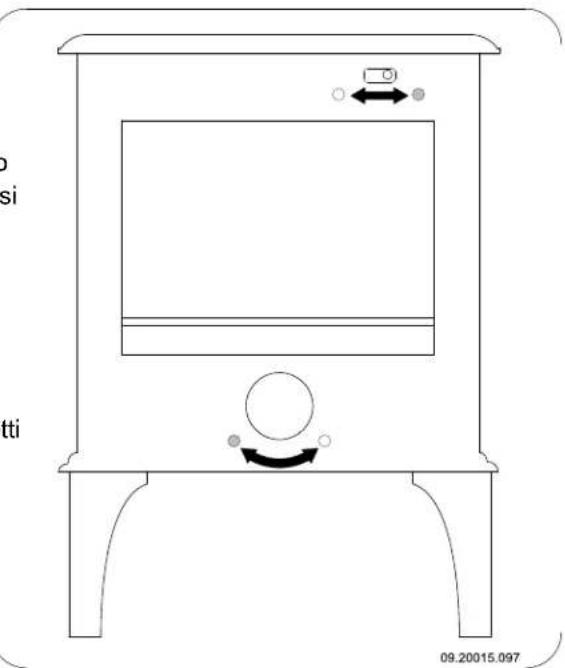

1. Chiudere la porta della stufa e aprire completenessia sa la presa dell'aria primaria, sua la presa dell'aria secondaria; si veda la figura seguente.

2. Far avviare bene il fuoco iniziale sono a quando sarediventato un letto di brace arrente. Successivamente si può caricare altront combustibile e regolare il funzionamento della stufa; si vedano i paragrafi "Funzionamento a legna", "Funzionamento a mattonelle di lignite (solo per il modello 750GM)" e "Funzionamento antracite (solo per il modello 750GM)".

= Aperto = Chiuso

Funzionamento a legna

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire lentamente la porta della stufa.
2. Distribuire il fatto in modo uniforme sul fondo grigliato.
3. Accatatare alcuni ceppi di legna sul letto di brace.

Accatatamento disunito

In caso di accastamento disunito, la legna si consumes più rapidamente a causa della Buona ossigenazione. Adottare quello sistema quando la stufa deve rimanere accesa per molto tempo.

Accatasamento compatto

In caso di accastamento compatto, la legna si consumes più lentamente perché l'ossigeno arrivava soltanto ai ceppi esterni. Adottare quello sistema quando la stufa deve rinanere accesa per lungo tempo.

1. Chiudere la porta della stufa.

2. Chiudere la presa dell'aria primaria e lasciare aperta那一 della dell'aria secondaria.

Ricaricare la stufa per al massimo un terzo della capacité.

1. Per il caricamento di altri combustibile usare la porta di carico dell'apparecchio.

Funzionamento con mattonelle di lignite (solo 750GM)

Le mattonelle di lignite bruciano praticamente come il legno. Utilizzare la presa d'aria primaria per assicurare un sufficiente apporto d'aria sotto il fuoco. Si veda più

avanti il paragrafo "Funzionamento a legna".

La combustione di mattonelle di lignite produce grande quantità di cenere. Rimuovere regolarmente la cenere

in effcco. Per istruzioni, si veda il paragrafo "Rimozione dellacene".

i Per le caratteristiche e l'uso delle mattonelle di lignite, consultare il fornitore o leggere le istruzioni riportate sulle confezioni delle mattonelle di lignite.

Dopo aver seguito le istruzioni per l'accensione:

1. Apire lentamente la porta della stufa.
2. Distribuire il fatto di brace in modo uniforme sulla piastra di combustione.
3. Posizione are le mattonelle di lignite sul fatto di brace.
4. Chiudere la porta.
5. Per il caricamento di altri combustibile usare la porta di carico dell'apparecchio.

Funzionamento con antracite (solo per 750GM)

In caso di funzionamento con carbone antracite, chiudere sempre la presa d'aria secondaria.

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire completeness la presa d'aria primaria.
2. Apire lentamente la porta della stufa.
3. Distribuire il fatto di brace in modo uniforme sulla piastra di combustione.

4. Distribuire il contento di una paletta di carbone sul fatto di brace e attendere che arda prima di ripetere l'operazione.

5. Aggiungere quindi alto carbone.

Fare attenzione a non spegnere il fuoco aggiuungendo troppo carbone in una sola volta.

Quando si intravvede appena il rosso del carbone sottostante è stato raggiunta la quantità massima di carico.

1. Chiudere la porta. piu

2. Lasciar bruciare il carbone per alcuni minuti regolando l'apporto d'aria mediante la presa d'aria primaria.

Se il paracenere o le lamelle in ghisa iniziandamente. Aspettare che il fuoco sia complemente diventare rosse, è necessario diminuire la spento e chiudere tutte le prese dell'aria di potenza. combustione.

Consigli per il funzionamento Rimozione dellacene

Non tenere aperta la porta della stufa quando il funzionamento con mattonelle di lignite e carbone alla è accesa. antracite produce una quantità relativamente alta di cui cienere. Rimuovero periodicamente lacene in effesso.

La combustione di legna produce quantità limitate di In caso di prolongato funzionamento a bassocene. Il letto di cenerecostituisce un buon isolante e regime, si possono formare depositi di catramfacilita la combustione. Pertanto, si consiglia di e creosoto. Catrame e creosoto sono sostanzenantenere sempre uno strato sottile di ceneresul altamente infiammabili. Unecessivo deposito fondo.

di queste sostanze cui possare l'incendio della canna fumaria quando la temperatura dei fumi saleccessivamente in poco tempo.Un saltuario funzionamento a regime massimo fa si che gli eventuali depositi di catrame e creosoto vengano eliminati.

Inoltre, il funzionamento a basso regime più Evitare che lacene venga in contatto con la parte provocare il deposito di catrame sul vetro e inferiore della griglia. La griglia potrebbe risultarne sulla porta della stufa. surriscaldata e danneggiata.

Quindi, nella mezza stagione è preferibile far funzionare la stufa a regime alto per un paio 1_di Aprire la porta per lacene. ore e non continuamente a regime basso. 2. Per la stufa 750GH: rimuo

Regolare l'apporto di aria con la presa dell'aria secondaria.

La presa dell'aria secondaria non alimenta soltanto il fuoco ma crea anche areazione sul³ vetro prevenendo così il deposito di sporco.

Aprière temporaneamente la presa dell'aria primaria, quand o'apporto d'aria secondaria è insufficiente da la fiamma è troppo Bassa.
E meglio aggungere regolarmente piccole quantita di legna e non caricare troppo la stufa.
- É consigliabile aggungere piccole quantità di mattonelle di lignite o di carbone antracite invece grande quantità in una sola volta.

Spagnere il fuoco

Non aggiungere altri combustibile e aspettare che la stufa si spenga. Quando la fiamma viene smorzata riducendo l'apporto di aria, si liberano delle sostanzetossiche. Pertanto, è preferibile che il fuoco si spenga

Tuttavia, l'apporto di aria attraverso la piastra di combustione non deve essere ostacolato e lacene non si deve accumulare dietro le piastre interne. Pertanto lacene deve essere eliminata periodicamente.
Evitare che lacene venga in contatto con la parte inferiore della griglia. La griglia potrebbe risultarne surriscaldata e danneggiata.

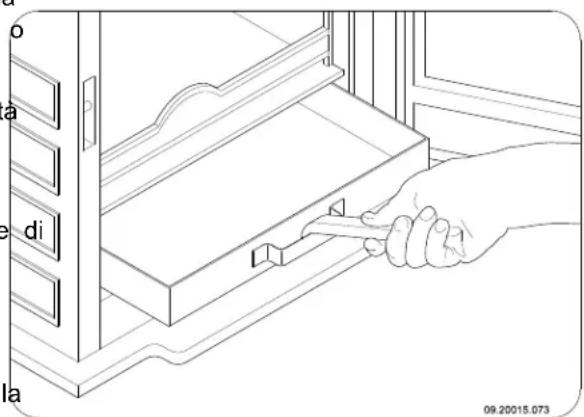

1Apriree la porta per la genere.

1. Per la stufa 750GH: rimuovere la griglia scuoticenere e utilizzato l'apposita paletta per spingere lacene in effesso nel cassetto raccoglicenere.
   Rimuovere il cassetto raccoglicenere con l'aiuto della mano fredda in dotazione e svuotarlo; si veda la figura seguente.

1. Rimettere nella posizione originaria il cassetto raccoglicenere e chiudere la porta per lacene

Foschia e nebbia (bassa pressione)

Foschia e nebbia possono ostacolare l'evacuatione dei fumi di combustioneattraverso la canna fumaria L'eventuale ritorno dei fumi provoca cattivi odori. Quindi, in caso di foschia e nebbia, è meglio non accendere l'apparecchio.

Eventuali problemi

Consultare l'allegato "Schema diagnostico" per risolverve eventuali problemi relativi al funzionamento dell'apparecchio.

Manutenzione

Seguire le istruzioni per la manutenzione per mantenere a livelli ottimali l'efficienza dell'apparecchio.

Canna fumaria

In molti Paesi vige l'obbligo di manutenzione e controlo della canna fumaria.

All'inizio della stagione invernale: far pulire la canna fumaria da uno spazzacamino qualificato.
- Durante la stagione invernale e dopo un lungo periodo di inutilizzo: verificare l'eventuale presenti fuliggine.
- Dop la stagione invernale: tappare la canna fumaria con una palla di carta da giornale.

Pulizia e manutenzione periodica

Non pulire la stufa quando è ancor calda.

▶ Pulire la superficie esterna dell'apparecchio con un panno asciuttoswana pilucchi.

La pulizia della parte interna dell'apparecchio può essere effettuata alla fine della stagione invernale:

Rimuovere eventually le piastre refrattarie. Pulire eventually le presedell'aria.
Sfilare eventually il deflettore alla parte superiore dell'apparecchio e pulirlo. Si veda il capitolo "Installazione" per la rimozione e il riposizionamento del tagliafiamma.

'Controllo delle piastre refrattarie interne

Le piastre refrattarie interne sono componenti di consumo e quindi soggette a usura. Controllare a intervalli regolari lo stato delle piastre interne e sostituirle se necessario.

Si veda il capitolo "Installazione" per la rimozione e il riposizionamento delle piastre interne.

È possibile che con il tempo le piastre interne in vermiculite presentino delle fessure capillari che, comunque, non pregiudicano la loro funzionalità.

Piastre interne in ghisa durano di più quando la cenere accumulatasi dietro le piastre viene rimossa a intervalli regolari. La presenza di genere dietro la piastra in ghisa ostacola la cessione del calore, provocando così la deformazione o la rottura della piastra stessa.

Non usare la stufa重点领域 piastre refrattarie.

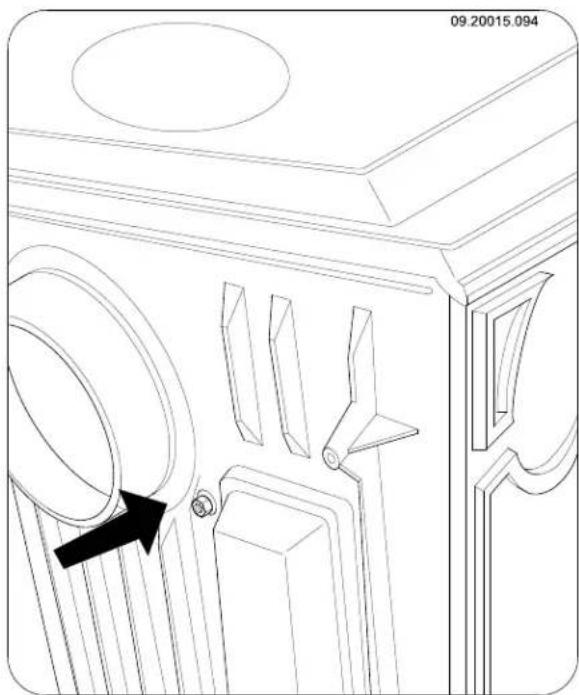

Rimuovere il tagliafiamma

Il tagliafiamma è fissato con un bullone che si trova fra il collegamento posteriore e il condotto dell'aria secondaria. Il bullone è fissato al tagliafiamma.

1. Rimuovere il dato sul lato posteriore; si veda la figura seguente.

1. Tirare verso di se il tagliafiamma in modo che bullone sul lato posteriori si stacchi.
2. Rimuovere il tagliafiamma incontraverso la porta anteriore.

Pulizia del vetro

Un vetro pulito attira meno sporco.Seguire la seguente procedura:

Qualora il vetro della porta sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sare sostituito.

Far attenzione che il detergente per vetri non sgoccioli fra il vetro e la porta in ghisa.

Manutenzione della stufa smaltata

Non pulire la stufa quando è ancorta calda. La superficie smaltata deve essere pulita preferibilmente con sapone di marsiglia neutro e acqua tiepida. Usare poca acqua, asciugare bene la superficie per evitare la formazione di ruggine. Non usare mai lana di acciaio o altri prodotti abrasivi. Non posare bollitori d'acqua direttamente sulla stufa smaltata; usare un sottopentole e evitare danneggiamenti.

Lubrificazione

Nonostante la ghisa abbia proprietà autolubrificanti, le parti mobili devono essere ingrassate di tanto in tanto.

Ingrassare le parti mobili (i sistemi di guida, le cerniere, la chiusura della porta e le prese dell'aria) con grasso per alte temperature disponibile in ferramenta.

Riparare i danni alla vernice

È possibile rimediare a piccoli danni alla vernice per mezzo di una bombola spray di vernice resistente ad alte temperature, disponibile presso il Suo fornitore.

1. Rimuovere la polvere e la fuliggine con un pann asciutto.
2. Pulire il vetro con un detergente vetri per stufe. a. Applicare il detergente per vetri su una spugnetta, passare il prodotto su tutte la superficie del vetro e lasciar riposare per un po'.
   b. Rimuovere lo sporco con un panno umido o con carta da cucina.
3. Pulire il vetro un'altra volta con un normale detergente per vetri.
4. Asciugare il vetro con un panno asciutto o con carta da cucina.

Riparare la superficie smaltata

Smaltare è unprocesso artigianale chepuodare originea leggere differenzecromatiche e a piccoli danni all'apparecchio. Gli apparecchi sono sottoposti in fabbrica ad un controllo visivo: l'addetto al controlo esamina la superficie per 10 secondi alla distance di 1 metro.

Eventuali imperfezioni che non risultano evidenti alla vista vengono APPROVE. Mediente la speciale vernice resistente ad alte temperature in dotazione, è possibile provedere alla riparazione di piccoli danni (causati dal trasporto).

Applicare la vernice in strati sottili e lasciare asciugare bene prima di usare l'apparecchio.

Per la pulizia del vetro non usare prodotti abrasivi o aggressivi.
- Usare guanti di gomma per proteggere le mani.

Controllare la sigillatura

• Controllare che la guarnizione della porta garantisca una buona tenuta. La guarnizione si consuma e deve essere sostituita a intervalli regolari.

• Controllare che della camera di combustione non siano spifferi d'aria e chiudere le eventuali fissure con mastice per alte temperature.

Il mastice delve induriri prima di riaccendere stufa per evitare che l'umidità presente nel mastice formi bolle d'aria, creando nuove fissure.

Registrarla testa

Controllare che la porta si chiuda bene e, se necessario, registrar la testa.

1. Spostare il rivestimento ignifugo versus l'alto sollevando la parte inferiore dalle linguette di posizionamento sulla parete laterale dell'apparecchio; si veda la figura seguente.

1. Sollevare la parte inferiore del rivestimento ignifugo staccandola dall'apparecchio e lasciar scivolare il rivestimento per liberarlo dal perno presente sulla base del coperchio; si veda la seguente.

1. La testa regolabile è ora accessibile. Svitare i bulloni 2x M6 e regolare la testa. Quindi riavvitare i bulloni.
2. Riccollocare il rivestimento ignifugo nella posizione originaria seguendo le istruzioni per la rimozione in ordine inverso.

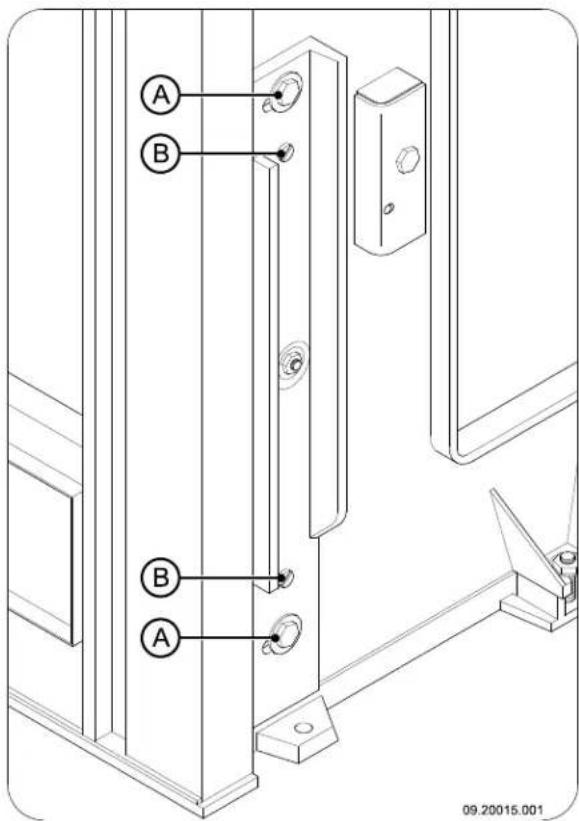

Regalore la porta

Controllare che la porta si chiuda bene e, se necessario, registrar la testa.

1. Aprière la porta: la cerniera è ora visibile e accessibile.
2. Svitare i due bulloni M8 (A), quando avvitare o figurasvitare le viti di regolazione (B) finché la porta non aderisca bene alla parte frontale; si veda la figura seguente.

3. Serrare nuovamente i bulloni (A) e chiudere la porta di carico.

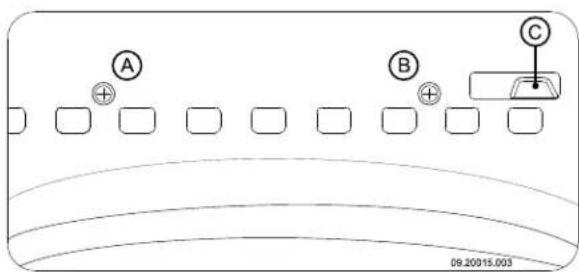

Regolare prese d'aria

Quando la presa d'aria secondaria (C) non funziona correttamente, è possible regolarla tramite le due viti (A) e (B) sul pannello anteriore; si veda la figura sottostante.

Allegato 1: Dati tecnici

Modello 750GH
Potenza termica nominale 9 kW
Collegamento canna fumaria (diametro) 150 mm
Peso +/- 175 kg
Combustibile consigliato Legna
Caratteristiche combustibile, lunghezza max. legna 50 cm
Combustibile Legna
Portata massima dei fumi di combustione 7,8 g/s
Innalzamento della temperature misurato nella sezione di misura 311	K
Temperatura rilevata all'uscita dell'apparecchio	417 °C
Tiraggio minimo	12 Pa
Emissione di CO (13%2)O	0,09 %
Emissione di NOx (13%2)O	142 mg/Nm3
Emissione di CnHm (13%2)O	107 mg/Nm3
Emissione di polveri	33 mg/Nm3
Emissione di polveri secondo NS3058-NS3059	8,28 gr/kg
Rendimento	75,8 %

Modello 750GM 750GM 750GM
Potenza termica nominale 9 kW
Collegamento canna fumaria (diametro)	150 mm
Peso +/- 175 kg
Combustibile consigliato Legna
Caratteristiche combustibile, lunghezza max. legna	50 cm
Combustibile Legna Mattonelle di lignite	Antracite
Portata massima dei fumi di combustione	6,9 g/s	6,7 g/s	8,1 g/s
Innalzamento della temperature misurato nella sezione di misura	337 °K	347 °K	316 °K
Temperatura rilevata all'uscita dell'apparecchio	394 °C	400 °C	367 °C
Tiraggio minimo	12 Pa	12 Pa	12 Pa
Emissione di CO (13%o)	0,19 %	0,10 %	0,07 %
Emissione di NOx (13%o)O	75 mg/Nm3	133 mg/Nm3	110 mg/Nm3
Emissione di CnHm (13%o)O	152 mg/Nm3	32 mg/Nm3	40 mg/Nm3
Emissione di polveri	11 mg/Nm3	26 mg/Nm3	13 mg/Nm3
Rendimento	75,5 %	75,8 %	76,1 %

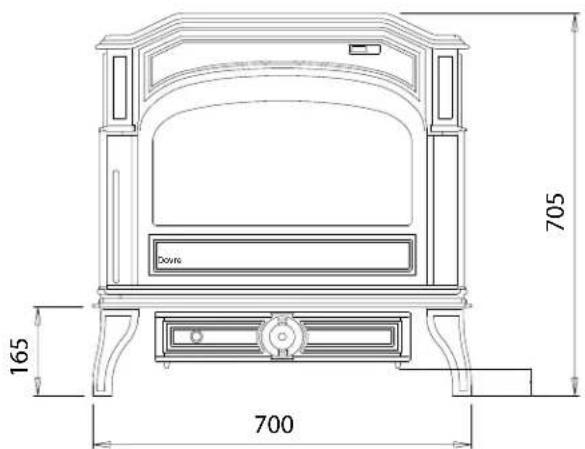

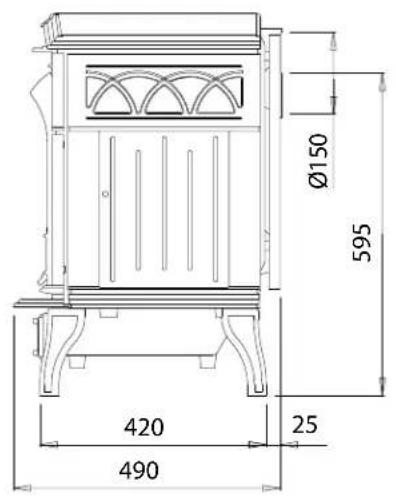

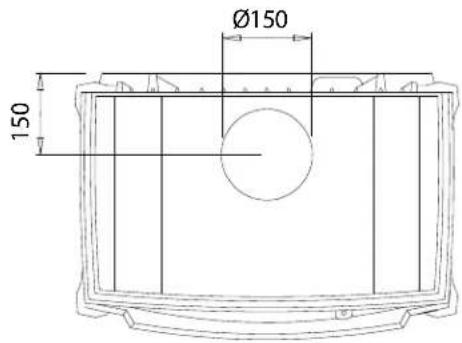

Allegato 2: Dimensioni

750GH / 750GM

09-00062-000_750GH-GM

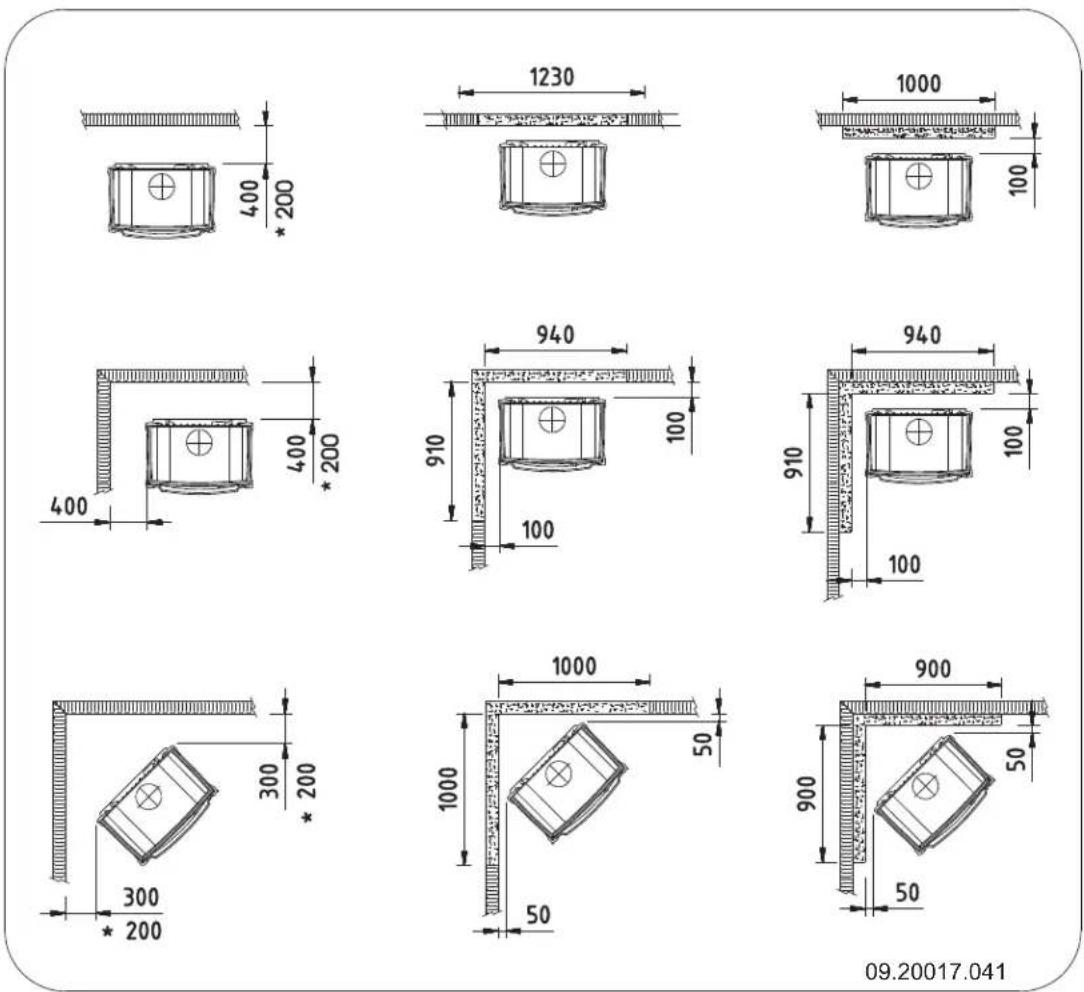

Allegato 3: Distanza da materiali inflammabili

750GH e 750GM - Distanze minime in millimetri

* Tubo	di raccordo protetto (isolato)
	Materiale infiammabile
	Materiale non infiammabile, spessore 100 mm

750GH e 750GM - Dimensioni della piastra salvapavamenti

Dimensioni minime della piastra salvapavamenti

	A (mm)	B (mm)
Din 18891 500 300
Germania 500 300
Finlandia 400 100
Norvegia 300 100

Allegato 4: Schema diagnostico

				Problema
●				La legna non brucia bene
	●			Scalda peu
		●		Ritorno del fumo durante il caricamento
			●	L'apparecchio funziona a regime troppo elevato, non regolabile
				Il vetro si sporca
				possibile causa possibile	rimedio
●	●	●		Tiraggio insufficiente	Quando la canna fumaria è fredda, talvolta illiraggio non è sufficiente.Seguire le istruzioni per l'accensione nel capitolo "Uso"; après una finestra.
●	●	●		La legna è troppo bagnata Usare legna	con un tasso di umidità inferiore al 20%.
●	●	●		Ceppi troppo grossi	Usare legnetti ascendifuoco. Usare ceppi spaccati, con una circonferenza massima di 30 cm.
●	●	●	●	Legna non accastata correttamente.	Accastare la legna di modo che l'apporto di aria fra i ceppi sua sufficiente (accastamento incrociato, sivea "Accendere con legna").
●	●	●		Insufficiente tiraggio della canna fuma	Controllare che la canna fumaria soddisfi i seguenti requisiti: altezza minima 4 metri, diametro giusto, isolata bene, parete interna liscia, poche curve, libera da ostruzioni (nidi d'uccello, cumuli di fuliggine), tenuta stagna (senza fissure).
●	●	●		Posizione non idonea del comignolo	L'altezza giusta rispetto al colmo del fatto, nessun ostacolo nelle vicinanze.
●	●	●	●	Regolazione scorretta delle prese d'aria	Apire completinge le prese dell'aria di combustione.
●	●	●		Collegamento scorretto dell'apparecchio alla canna fumaria	Il collegamento deve essere a tenuta stagna.
●	●	●		Depressione nel locale dove sitrova l'apparecchio	Spagnere tutti i sistemi di aspirazione e areazione.
●	●	●		Apporto d'aria insufficiente	Provedere a un buon apporto di aria, eventualmente per mezzo di una presa d'aria esterna.
●	●	●		Condizioni meteorologiche sfavorevoli? Inversione (flusso d'aria inverso nella canna fumaria a causa di elevate temperature esterne), vento forte	In caso di inversionione, è meglio non usare l'apparecchio. Eventually installare un antivento sul comignolo.
		●		Corrente d'aria nel locale	Evitare corrente d'aria nel locale, non installare l'apparecchio nelle vicinanze di una porta o di canalid'aerazione.
				Le fiamme vengono in contatto con il vetro	Assicurarsi che la legna non sia troppo vicina al vetro. Chiudere ulteriormente la presa dell'aria primaria.
			●	Esce aria dall'apparecchio Controllare	la guarnizione della porta e le giunture dell'apparecchio.

#

A

Accatastare i ceppi di legna 10.

Accendere .10

Aerazione.5 regola.5

Aggiunta di combustibile.12

Altezza di caricamento della stufa.11....

Aprière
cassetto raccoglicenere.12

Aria primaria.10

Aria secondaria.10.

Avertenza
areazione.4-5.
condizioni assicurative 4
detergente vetri per stufe.. 14
incendio della canna fumaria
incendio di camino.. 9,12
materiali combustibili 4
piastre refrattarie interne.. 9
prescrizioni 4
superificie molto calda 4
vetro rotto o crepato 4,14

C

Calore, insufficiente 13, 22

Canna fumaria altezzaCanna fumaria altezza 5

collegamento a 9

diametro di collegamento. 17-18

manutenzione 13

requisiti 4

Carbone antracite 9 tenore in ceneri 9

Carburante idoneo 9

Caricamento
antracite 12
mattonelle di lignite 12

Caricamento del combustibile 12
ritorno del fumo. 22

Cassetto raccoglicenere aprire 12

Catrame 12

Cerniera
posizione. 15

Chiusura della porta regolare 15

Collegamento alla canna fumaria parte posteriore. 8

Collegamento canna fumaria
pare posteriore 8
pare superiore 8

Collegare dimensioni 19

Collegare alla canna fumaria parte superiore 8

Combustibile adatto 9
aggiungere.11-12
antracite 9
caricare.12
legna 9
lignite.9
non idoneo 9
quantità..13

Combustibile adatto 9 Combustible non idoneo

Comignolo 5

Comignolo della canna fumaria 5

Condizioni meteorologiche, non accendere 13
Creosota 12

D

Detergente vetri per stufe. 14

Dimensioni 19

E

Emissione di polveri 17-18

Essiccazione della legna 9

Evitare incendi della canna fumaria 12

F

Fessure nell'apparecchio. 15

Foro per i fumi di combustione chiudere 8

Foschia, non accendere. 13

Fumi di combustione portata massima 17-18

Fumo

prima accensione 9

Funzionamento

a regime troppo elevato.22

aggiungere combustible..10..12

antracite 11

calore insufficiente..13.

caricamento del combustible.11

mattonelle di lignite..11.

poco calore.22

regolazione insodisfacente..22

Fuoco

accensione.10

spegnere.12

Fuoco iniziale..10.

G

Grasso per lubrificazione..14

Griglia d' aerazione.5.

Guarnizione della porta. 15

1

Immagazzinamento della legna. 9

Innalzamento della temperatura

sezionedi misura 17-18

Installazione

dimensioni 19

L

Legna 9

essiccazione 9

nonbrucia bene. 22

tipi adatti 9

umida 9

Legna di conifere 9

Legna umida.9

Legnetti ascendifuoco 22

Lignite

cenere 11

funzionamento. 11

Lubrificazione 14

M

Manutenzione

canna fumaria. 13

guarnizione.15

lubrificazione 14

pulizia del vetro 14

pulizia dell'apparecchio 13

Materiali inflammabili

distanza da 20

Mattonelle di lignite 9

Misure antincendio

distanza da materiali inflammabili. 20

Muri

sicurezza antincendiq 6

N

Nebbia, non accendere. 13

0

Ossigenare il fuoco. 12

P

Pareti

sicurezza antincendio 6

Pavimenti

portata di carico 6

sicutenza antincendia 6

Peso 17-18

Piastre refrattarie interne

avverenza 9

manutenzione 13

Porta

chiusura 15

guarnizione..15

regolare 15

Portata di carico del pavimento 6

Potenza nominale. 13

Potenza termica nominale 17-18

Presa d'aria esterna.5.

collegamento a 9

Prese d'aria 10

regolare 16

Pulizia

apparecchio 13

vetro 14

Pulizia della canna fumaria 13

R

Raccordo di collegamento 8

montare 8

Regolare l'apporto di aria 12

Rendimento. 17-18

Rimuovere

cenere 12

Rimuovere la cenere.12

Lignite 11

Risoluzione problemi..13.22

Ritorno dei fumi 4

Rivestimento ignifugo

praticareaperture.7

Rivestimento, manutenzione..14.

s

Sicurezza antincendio

mobili 6

pareti.6

pavimento.6

Spegnimento del fuoco. 12

Spifferid'aria 15

Stoccare la legna 9

T

Tagliafiamma

rimuovere 13

Tappeto.6

Tappodelbocchettone 8

Temperatura 17-18

Testa

registrar. 15

Tiraggio 17-18

V

Vernice 9

Vetro

pulizia 14

sporca.22
