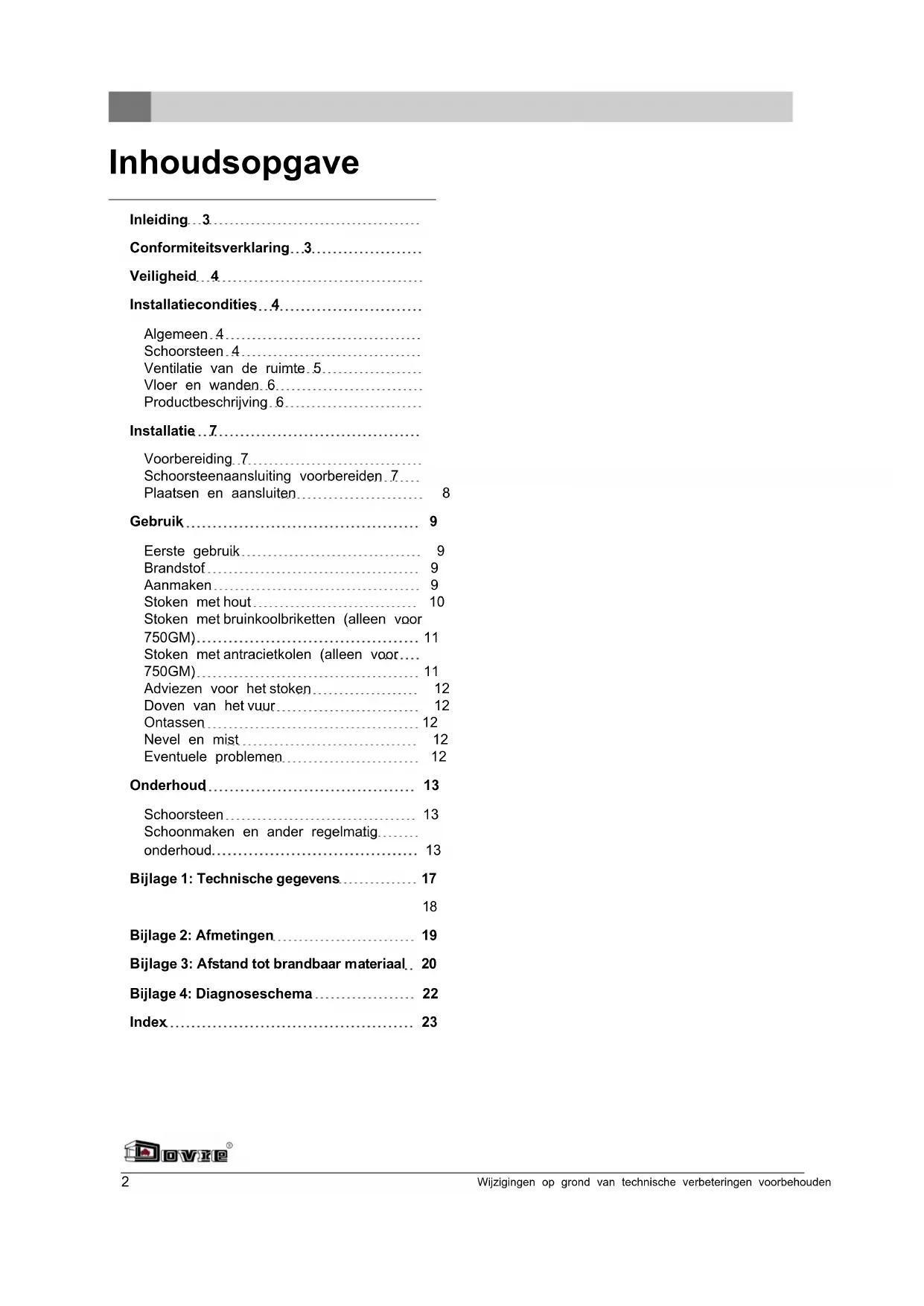

GEBRUIKSAANWIJZING 750GM DOVRE

Conformiteitsverklaring 3

Veiligheid 4

Ventilatie van de ruimte 5.

Vloer en wanden 6.

Productbeschrijving.6

Installatie 7

Voorbereiding.7

Schoorsteenaansluiting voorbereiden.7....

Plaatsen en aansluiten

Gebruik 9

Eerste gebruik 9

Brandstof 9

Aanmaken 9

Stoken method 10

Stoken met bruinkoolbriketten (alleen voor 750GM) 11

Stoken met antracietkolen (alleen voor.... 750GM) 11

Adviezen voor het stoken 12

Doven van het vuur 12

Ontassen 12

Nevel en mist 12

Eventuele problemen 12

Onderhoud 13

Schoorsteen 13

Schoonmaken en ander regelmatig

onderhoud. 13

Bijlage 1: Technische gegevens 17

18

Bijlage 2: Afmetingen. 19

Bijlage 3: Afstand tot brandbaar materiaal. 20

Bijlage 4: Diagnoseschema 22

Index 23

Inleiding

Geachte gebruiker,

Met de aankoop van dit verwarmingstoestel van DOVRE heeft u gekozen voor een kwaliteitproduct. Dit product maakt deel UIT van een neue generatie energiezuinige en milieuvriendelijk verwarmingstoestellen. Deze toestellen make optimaal gebruik van zowel convectiewarmte als stralingswarmte.

Conformiteitsverklaring

Notified body: 1625

Uw DOVRE toestel is geproduced met de modernste productiemiddelen. Mocht er onverhoopt toch iets mankeren aan uw toestel, kurz u altijd een beroep doen op de DOVRE service.

Hierbij verklaart

Jan Dovre nv, Nijverheidsstraat 18 B-2381 Weelde,

• Het toestel mag nicht gewijzigd worden; gebruik steeds originele onderdelen.

dat de kachels 750GH en 750GM conform EN 13240 geproduced worden.

Het toestel is bedoeld voorplaatsing in een woonruimte. Het要去 hermetisch worden aangesloten op een goedwerkende schoorsteen.

Weelde 04-03-2005

Wij adviseren u het toestel te lately installereren dooreen bevoegt installmenter.

DOVRE kan nicht aansprakelijk worden gesteld worden voor problemen of schade door een onjuiste installmentie.

Bij installmentie en gebruik要去en de hierna beschreiben veiligheidsvoorschriften in acht worden genomen.

In deze handleiding leest u hoe u het DOVRE verwarmingstoestel op een veilige manier installeert, gebrukt en onderhoudt. Als u aanvullende informatie of technische gegevens wilt of een installmentie-probleem heeft, neemt u dan eerst contact op met uw leverancier.

© 2012 DOVRE NV

In het kader van een continue productverbetering,** kunnen specificaties van het geleverde toestel afwijken van de beschrijving in deze brochure, zonder voorafgaande Kennisgeving.

DOVRE N.V.

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgié E-mail : [e-mail]

Veiligheid

Let op! Alle verilgheidsvoorschriften要去en strikt worden nageleefd.
Lees aandachtig de instructies voor installmentie, gebruik en onderhoud voordat u het toestel in gebruik neemt.
Het toestel moet worden geinstalleerd overeenkomstig de wetgeving en voorschriften van uw land.
Alle lokale bepalingen en de bepalingen die betrekking hebben op nationale en Europese normen要去en worden nageleefd bij het installereren van het toestel.
Lees de instructies voor installmentie, gebruik en onderhoud die met het toestel zich meegeleverd.
Laat het toestel bij voorkeur installereren dooreen bevoegd installmenteur. Deze is op de hoog van de geldende bepalingen en voorschriften.
Het toestel is ontworpen voor verwarmingsdoeleinden. Alle oppervlaktes, inclusief het glas en de aansluitbuis+kennen sheer heet worden (meer dan 100^) !Gebruik voor de bediening een koude hand of een hittebestendige handschoen.
6 Plaats geen gordijnen, kleren, wasgoed of andere brandbare materialen bovenop of in nabijheid van het toestel.
Gebruik tijdens het gebruik van uw toestel geenlicht ontvlambare of explosieve stoffende nabijheid van het toestel.
Voorkom schoorsteenbrand door regelmatig de betreffende schoorsteen te latent reinigen. Stook het toestel nooit met open deur.
Bij schoorsteenbrand: sluit de luchtinlaten van het toestel en waarschuw de brandweer.
Als het glas van het toestel is gebroken of gebarsten, moet dit glas worden verrangen voordat u het toestel opnieuw in gebruik ne

Zorg voor voldoende ventilatie van de ruimte waar het toestel worden geplaatst. Bij onvoldoende ventilatie vindt onvolledige verbranding plaat, waardoor zich giftige gassen in de ruimte konnen verspreiden. Zie het hoofdstuk "Installatieconditions" voor meer informatie over ventilatie.

Installiecondities

Algemeen

Het toestel moet worden aangesloten op een goed werkende schoorsteen.
Voor de aansluitmaten: zie de bijlage "Technische gegevens".
Informer bij de brandweer en/of verzekeringsmaatschappijaar eventuelespecifieke vereisten en voorschriften.

Schoorsteen

De schoorsteen is nodig voor:

Het afvoeren van de verbrandingsgassen door natururlijke trek.
i De warme lucht in de schoorsteen isichter dan de buitenlucht en stijgt daarom omhoog.
Het aanzuigen van lucht, nodig voor de verbrandinge.
de van de brandstof in het toestel.

Een Niet goed werkende schoorsteen kanijdens het openen van de deur rookterugslag geben. Schade irontstaan door rookterugslag is uitgesloten van garantie.

Sluit Niet meerere toestellen (bijvoorbeeld ook nog een centraleverwarmingsketel) op bezelfde schoorsteen aan, tenzij lokale of nationale regelgeving hierin voorziet.

Vraag uw installateur om advies over de schoorsteen. Raadpleeg de Europese norm EN13384 voor een juiste berekening van de schoorsteen.

Gent De schoorsteen moet aan de volgende voorwaarden in voldoen:

De schoorsteen moet gemaakt zijn van vuurvast materiaal, bij voorkeur keramiek of roestvrij staal.

De schoorsteen moet luchtdicht en goed gereinige..., Zijn en voldoende trek garanderen.

Een trek/onderdruk van 15 - 20 Pa tijdens normale belasting is ideaal.

De schoorsteen moet - vertrekend van de uitgarn van het toestel - zo verticalaal möglichk lopen. Richtingsveranderingen en horizontale stukken verstoren de afvoer van verbrandingsgassen enveroorzaken möglichk roetophoping.

De binnenmaten moot Niet te groot zich, om te voorkomen dat de verbrandingsgassen te sterk afkoelen waardoor de trek minder worden.

De schoorsteen要去 bij voorkeurdezelfd diameter hebben als de aansluitkraag.

Voor de nominale diameter: zie de bijlage "Technische gegevens". Als het rookkanaal goed is geisoleerd, kan de diameter eventueel wat groter zijn (maximaal tweemaal de sectie van de aansluitkraag).

De sectie (oppervlakte) van het rookkanaal moet constant zijn. Verwijdingen en (vooral) vermauwingen verstoren de afvoer van verbrandingsgassen.

Bij toepassing van een regenkap/afvoerkap op de Als er mechanische ventilatie is, bv een centraal schoorsteen: let erop dat de kap Niet de uitmonding afzuigsysteme of een afzuigkap in een open van de schoorsteen vernaout en dat de kap Niet de Keuken. afvoer van verbrandingsgassen belemmert.

U kunt voor extra ventilatie zorgen door een De schoorsteen moet uitmonden in een zone die ventilatierooster in de buitenmuur te latelyplaatsen. Niet worden verstoord door omliggende gebouwen, vlakbijstaande bomen of andere hinderissen. Zorg dat andere luchtverbruikende apparaten (zoals

Het schoorsteengedeelte buiten de woning要去 geisoleerd zich.

De schoorsteen moet minimaal 4 meter hoog zijn.stoakt.

Als vuistregel geldt: 60 cm boven de nok van het dak.

Als de nok van het dak meer dan 3 meter is verwijderd van de schoorsteen: houd de maten aan die in de volgende figuur zich aangegeven. A = het hoogste punt van het dak binnen een afstand van 3 meter.

Ventilatie van de ruimte

Voor een goede verbranding heeft het toestel lucht (zuurstof) nodig. Die lucht worden via regelbare luchtinlaten aangevoerd vanuit de ruimte waar het toestel is geplaatst.

Bij onvoldoende ventilatie vindt onvolledige verbranding plaats, waardoor zich giftige gassen in de ruimte konnen verspreiden.

Een vuistregel is dat de luchttoevoer 5,5cm^2 /kW moet zijn. Extra ventilatie is nodig:

• Als het toestel in een ruimte staat die goed is geisoleerd.

Als er mechanische ventilatie is, by een centraal.
ding afzuigsysteme om een afzuigkap in een open
t de Keuken.

U kunt voor extra ventilatie zorgen door een ventilatierooster in de buitenmuur te lately plaatsen.

Zorg dat andere luchtverbruikende apparaten (zoals een wasdroger, ander verwarmingstoestel of badkamerventilator) een eigencuiteluchtaanvoer hebben, of zich uitgeschakeld wonneur u het toestel

Vloer en wanden

De vloer waarop het toestel worden geplaatst, moet voldoende draagvermogen hebben. Voor het gewicht van het toestel: zie de bijlage "Technische gegevens".

Beschem een brandbare vloer door middel van een onbrandbare vloerplaat gegen warmteuitraling. Zie de bijlage "Afstand tot brandbaar materiaal".

Verwijder brandbaar materiaal zoals linoleum, tapijt, enzovoorts onder de onbrandbare vloerplaat.

Zorg voor voldoende afstandCUSHT het toestel en brandbare materialen zoals houten wanden en meubels. 1

Ook de aansluitbuis straalt warmte uit. Zorg 2. voor voldoende afstand of afterscherming tussen de aansluitbuis en brandbare materialen. 3. De vuistregel voor een enkelwandige buis is 4. een afstand van driemaal de diameter. Als een bekledingsschelp rond de buis is aangebracht,5. is een afstand van eenmaal de diameter toelaatbaar. 6.

Een vloerkleed moet minimaal 80 cm van het vuur verwijderd+zijn.

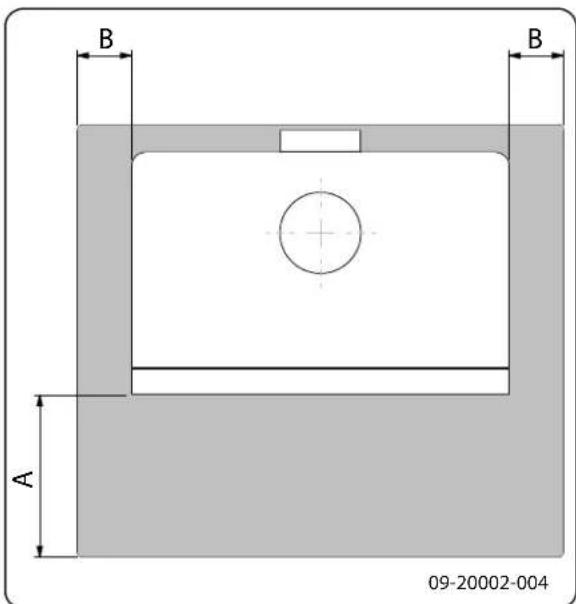

Beschem een brandbare vloer voor de kachel met behulp van een onbrandbare vloerplaat tegen eventuele uityvalende assen. De vloerplaat要去 voldoen aan nationale normen.

Voor de afmetingen van de onbrandbare vloerplaat: zie de bijlage "Afstand tot brandbar materiaal".

Voor verdere eisen in verband met brandveiligheid:zie de bijlage "Afstand tot brandbaar materiaal".

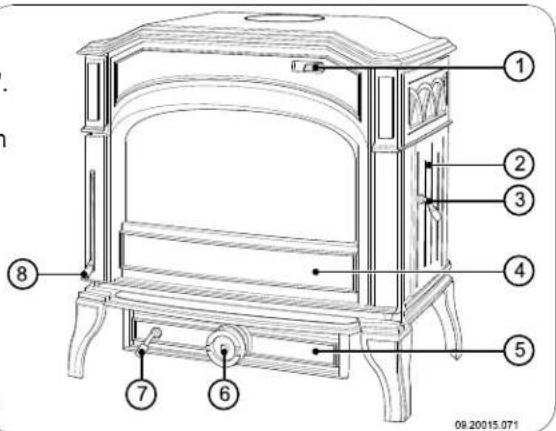

Productbeschrijving

1. Secundaire luchtschuif
2. Vuldeur

3. Grendel vuldeur

4. Deur

5. Asladedeur
6. Primaire luchtschuif
7. Grendel asdeur
8. Grendel deur

Kenmerken van het toestel

Het toestel kan aan dechterzijde of aan de bovenzijde op de schoorsteen aangesloten worden.

Het toestel worden geleverd met een losse handgreep, de zogenaamde "koude hand".

Het toestel is voorzien van een aparte deur voor het bijvullen van de brandstof, de zogenaamde "vuldeur".

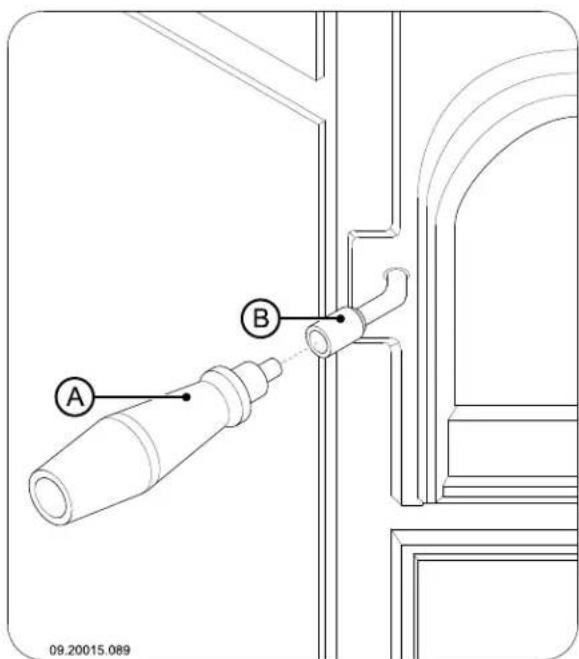

- Om de deuren te openen, staat u de koude hand (A) in de grendel (B) op de deuren; zie volgende figuur.

• Het toestel 750GH is voorzien van vermiculite binnenplaten.
  Het toestel 750GH is voorzien van een verwijderbaar ontassingsluik
• Het toestel 750GM is voorzien van gietijzeren binnenplaten.
  Het toestel 750GM is voorzien van een rooster waar de as doorheen valt.

Aanvullende kenmerk 750GM

• Het toestel is geschikt voor het stoken van hout, bruinkoolbriketen en antracietkolen.

Installatie

Voorbereiding

• Controller het toestel onmiddelijk bij ontvangst de (transport)schade en eventuele andere gebreken. Het toestel is aan de onderkant met schroeven de pallet gemonteerd.

Als u (transport)schade of gebreken hebte geconstasteerd, neem het toestel dan nicht in gebruik en stel de leverancier op de hoogte.

• Verwijder de demontabele onderdelen (vuurvaste binnenplaten, aslade, hitteschild zichwand)uit het toestel voordat u het toestel gaat installereren.

Door de demontabele onderdelen te verwijderen, kurz u het toestel gemakkelijk verplaatsen en beschadiging voorkomen.

Let bij het verwijderen van demontabele onderdelen op hun oorspronkelijke positie, om ze later weeer op de juisteplaats te konnen aanbrengen.

1. Open de deur.
2. Verwijder de vuurvaste binnenplaten.

Gietijzeren binnenplaten beschermen de verbrandingskamer en given warmte door aan de omgeving.

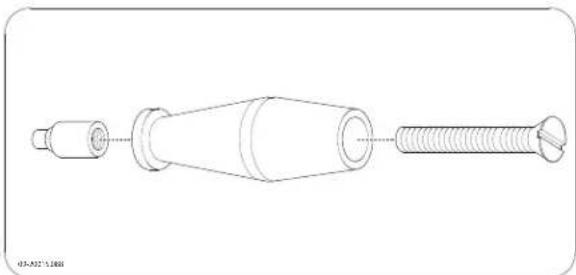

Handgreep monteren

Het toestel worden geleverd met een losse handgreep, de zogenaamde "koude hand".

Bevestig met bijgeleverde schroef M8x50 het houten handvat aan het verloopstuk; zie volgende figuur.

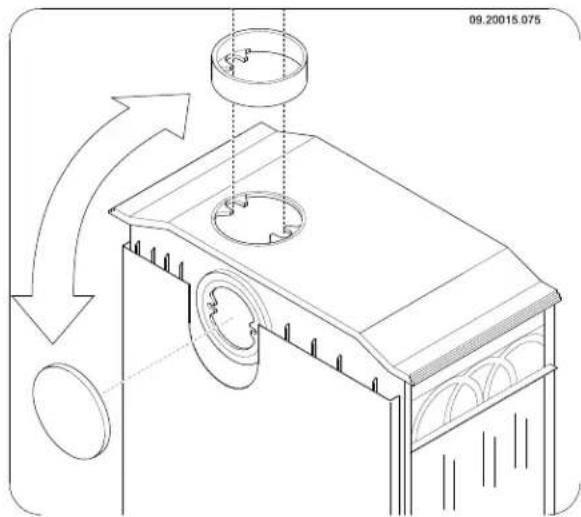

Schoorsteenaansluiting voorbereiden

Bij het aansluten van het toestel op de schoorsteen.
Hebt u de keuzeuit aansluiting op de boenzijde of op
aan dechterzijde; zie volgende figuur.

De uitgang die u nicht wilt gebruiken, sluit u af met het bijbehorende meegeleverde aflsuitdeksel.
Op de uitgang die u wel wilt gebruiken, monteert u de bijbehorende meegeleverde aansluitkraag.
Afdichtingskit en bevestigingsmaterialen zijn meegeleverd.

Bij aansluiting op de awhile zijde moet er een opening gemaakt worden in het hitteschild. Op de plaats waar de opening gemaakt moet worden is een insnijding in het hitteschild aangebracht.

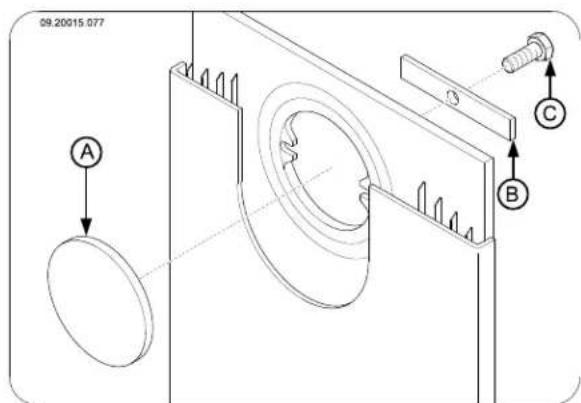

Aansluiten op de bovenzijde

1. Schroef het hitteschild van het toestel.
2. Sluit de rookgasopening aan de achterzijde van het toestel af met het meegeleverde aflsuitdeksel5 (A). Gebruik het bevestigingsplaatje (B) en bout M6x25 (C) om het deksel aan het toestel te monteren; zie volgende figuur.

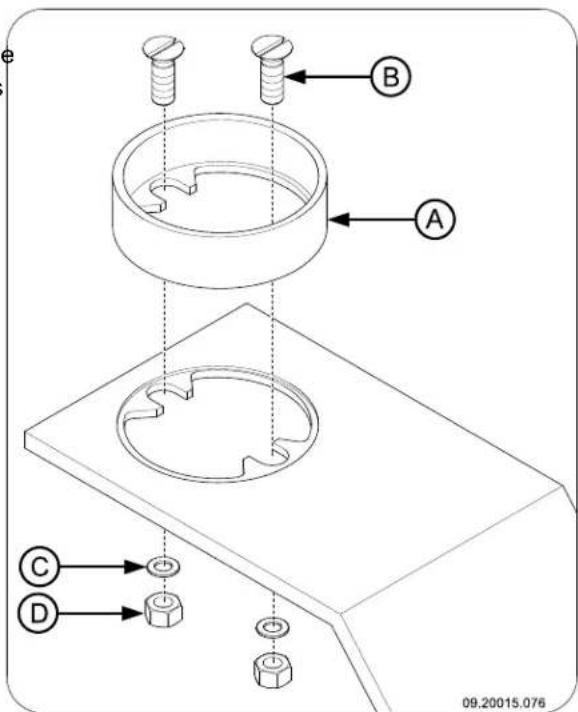

1. Monteer de aansluitkraag (A) met de twees schroeven M8x25 (B) en de sluitringen (C) en moeren M8 (D) op de rookgasopening aan de bovenzijde; zie volgende figuur.

1. Gebruik de meegeleverde kachelkit voor de afdichting van zowel de aansluitkraag als het afsluitdeksel met het toestel.
2. Schroef het hitteschild terug op het toestel.

Aansluiten op dechterzijde

1. Schroef het hitteschild van het toestel.
2. Maak de opening in het hitteschild door met eenplaatschaar het voorgesneden gedeelte uit het hitteschild te knippen.
3. Monteer de aansluitkraag met behulp van de bevestigingsmaterialen op de rookgasopening aan dechterzijde.
4. Sluit de rookgasopening met behulp van de bevestigingsmaterialen aan de bovenzijde van het toestel af met het meegeleverde afsluitdeksel.
5. Gebruik de meegeleverde kachelkit voor de afdichting van zowel de aansluitkraag als het aflsuitdeksel met het toestel.
6. Schroef het hitteschild terug op het toestel.

Plaatsen en aansluiten

1. Zet het toestel op de juiste plaats, vlak en waterpas.

2. Sluit het toestel hermetisch aan op de schoorsteen.

3. Plaats alle gedemonteerde onderdelen op de juiste plaats terug in het toestel.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

Het toestel is nu maar voor gebruik.

Gebruik

Eerste gebruik

Wanner u het toestel voor het eerst gebruikt, stook het dan enkele uren flink door. Hierdoor zal de hittebestendige lak uitharden. Hierbij kan wel wat roo

en geurhinder ontstaan. Zet eventueel in de ruimte Bruinkoolbriketen hebben ongeveer bezelfde waar het toestel staat de ramen en deuren even opandeigenschappen als hout.

Brandstof

Toestel 750GH is alleen geschikt voor het stoken natuurlijk hout; gezaagd en gekloofd en voldoende droog.

Zorg voor een goed houtskoolbed voordat u bruinkoolbriketen gaat stoken.
Von Volg voor het aanmaken van de haard de instructies in de paragraaf "Aanmaken".

Toestel 750GM is ook geschikt voor het stoken van bruinkoolbriketten en antracietkolen.

Gebruik geen andere brandstoffen, want die kuren leiden tot ernstige schade aan het toestel.

De volgende brandstoffen mag u Niet gebruiken om hij het milieu verruilen, en,ondat zij het toestel en schoorsteen sterk verruilen waardoor schoorsteenbrand kan ontstaan:

Antracietkolen

Antracietkolen worden ingedeeld in categorieen op grond van kenmerken, soms bij wet bepaald, zoals het percentage vluchtige stoffen. Het asgehalte van antracietkolen ligtussen de 3 % en 13 % Hoe lager at asgehalte hoe hoger de stockwaarde en hoe minder vaak u hoeft te ontassen.
- Gebruik bij voorkeur categorie A antracietkolen met een laag asgehalte.

Behandeld hout, zoals sloophout, geverfd hout, geimpregneerd hout, verduurzaamd hout, multiplex en spanplaat.

Gebruik het aanbevolen formaat 12/22 of 20/30.

Kunststof, oud papier en huishoudelijk afval.

Volg voor het aanmaken van de haard de instructies in de paragraaf "Aanmaken".

Hout

Aanmake

• Gebruik bij voorkeur hard loofhout zoals eik, beuJ kunst controleren of de schoorsteen voldoende trek berg en fruitbomenhout. Dit hout brandt langzaamheeft door boven de vlamplaat een prop krantenpapier met rustige vlammen. Naaldhout bevat meer harsaan te steken. Bij een koude schoorsteen is er vaak brandt sneller en geefteer vomken. onvoldoende trek in de schoorsteen en kan er rook in

• Gebruik gedroogd hout met een vochtpercentage van maximaal 20% . Hiervoor moet het hout minstens 2aar zijn gedroogd.

• Stapel twee lagen middelgrote houtblokken kruislings op elkaar.

• Stapel bovenop de houtblokken twee lagen aanmaakhoutjes kuislings op elkaar.
• Leg een aanmaakblokje tussen de onderste laag aanmaakhoutjes en stek het aanmaakblokje aan volgens de instructies op de verpakking.

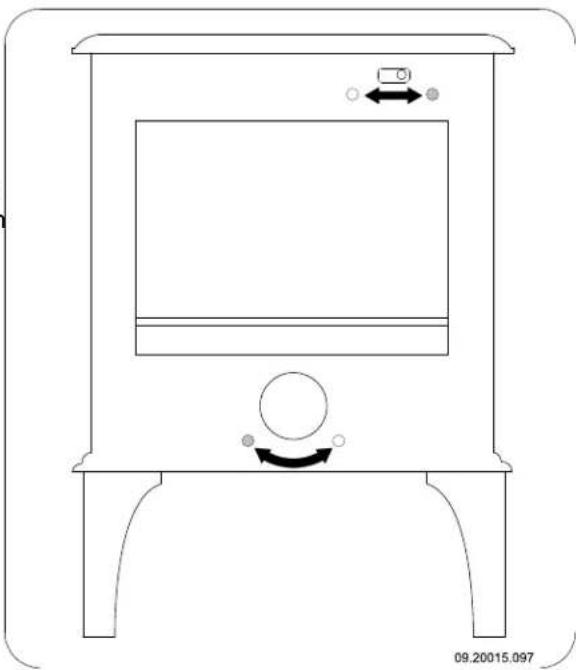

= Open = Dicht

Stoken met hout

1. Sluit de deur van het toestel en zet de primaire Nadat u de instructies voor het aanmaken hebt luchtinlaat en de secundaire luchtinlaat van het gevolgd:

toestel open door de primaire en de secundaire luchtschuif volledig open te zetten; zie volgende figuur.

1. Laat het aanmaakvuar flink doorbranden tot het een gloeieend houtskoolbed is geworden. Hierna kunt u een volgende vulling doen en het toestel gaan regelen; die de paragrafen "Stoken met hout", "Stoken met bruinkoolbriketten (alleen voor 750GM)" en "Stoken met antracietkolen (alleen voor 750GM)"

2. Open langzaam de deur van het toestel.

3. Verdeel het houtskoolbed gelijkmatig over de stookyloer
4. Stapel enkele houtblokken op het houtskoolbed

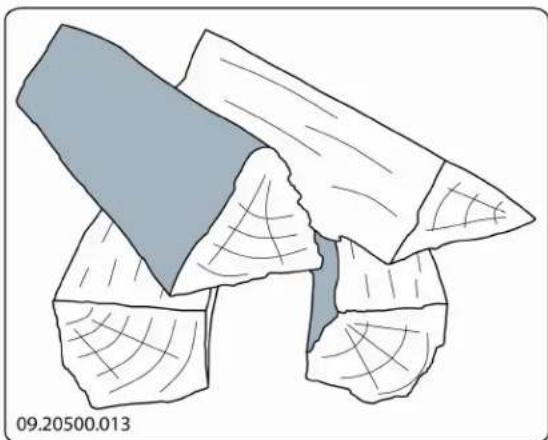

Losse stapeling

Bij een losse stapeling verbrandt het hout vlug omdat de zuurstof elk stuk hout gemakkelijk kan bereiken. Gebruik een losse stapeling als u kort wilt stoken.

van de bruinkoolbriketen of zie de verpakking van de bruinkoolbriketen.

Compacte stapeling

Bij een compacte stapeling verbrandt het hout langzamer waar de zuurstof maar enkele stukken hout kan bereiken. Gebruik een compacte stapeling als u langer wilt stoken.

1. Sluit de deur van het toestel.

2. Sluit de primaire luchtinlaat en LAST de secundaire luchtinlaat open staan. 4

Vul het toestel voor maximaal een derde.

1. Gebruik voor een volgende vulling de vuldeur van het toestel.

Stoken met bruinkoolbriketten (alleen voor 750GM)

Bruinkoolbriketten branden op nagenoegdezelfdemanier als hout. Zorg met behulp van de primaireluchtinlaat voor voldoende luchttoevoer onder hetvuur.Zie verder de paragraaf "Stoken met hout".

Het branden van bruinkoolbriketen geeft Veel as. Verwijder de overtollig as regelmatig. Zie de paragraf "Ontassen" voor instructies.

Voor de eigenschappen en het gebruik van de bruinkoolbriketten: raadpleeg uw leverancier

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Open langzaam de deur van het toestel.
2. Verdeel het houtskoolbed gelijkmatig over de stookyloer.
3. Leg de bruinkoolbriketten op het houtskoolbed.
4. Sluit de deur.
5. Gebruik voor een volgende vulling de vuldeur van het toestel.

Stoken met antracietkolen (alleen voor 750GM)

Sluit bij het stoken van antracietkolen algijd de secundaire luchtschuif.

Nadat u de instructies voor het aanmaken hebt gevolgd:

1. Zet de primaire luchtschuif volledig open.
2. Open langzaam de deur van het toestel.
3. Verdeel het houtskoolbed gelijkmatig over de stookvloer.

4. Verspreid een schep kolen op het houtskoolbed en wacht met de volgende schep tot de kolen gaan gloeien.

5. Voeg nu meer kolen toe.

Let op dat u het vuur Niet dooft door in een keer te veel kolen toe te voegen.

U heeft de maximale bijvulling bereikt als de gloed van de vorige vulling nog net zichtaar is.

1. Sluit de deur.

2. Laat de kolen enige minuten goed doorbranden en regel de luchttoevoer met de primaire luchtschuif.

Als de vuurkorf of de gietijzeren lamellen rood beginnen te gloeien, bent u te hard aan het stoken.

Adviezen voor het stoken

Stook nooit met open deur.

Stook het toestel regelmatig flink door.

Als u langdurig op lage stand stookt, kan zich in de schoorsteen een afzetting vormen van teer en creosoot. Teer en creosoot zich zeer brandhaar. Als de afzetting van deze stoffen groot worden, kan bij een plotselinge hoge temperatuur een schoorsteenbrand ontstaan. Door regelmatig flink doorstoken, verdwijnen eventuele afzettingen van teer en creosoot. Daarnaast kan zich bij te laag stoken teer afzetten op de ruit en deur van het toestel. Bij een milde buitentemperatuur is het dus beter om het toestel een paar uur intens te latenten branden, dan lange tijd laag te stoken.

Regel de luchttoevoer met de secundaire luchtinlaat.

De secundaire luchtinlaat belucht nicht alleen het vuur maar ook het glas, zodate het glas snel cervuilt.

Zet de primaire luchtinlaat tijdelijk open als de luchttoevoer via de secundaire luchtinlaat onvoldoende is of als u het vuur wilt aanwakker
Regelmatig eenkleinehoeveelheidhoutblokken bijvullen isbeter danvee houtblokken tegelijk.
Regelmatig eenkleinehoeveelheid bruinkoolbriketten of antracietkolen toevoegen is beter dan veel bruinkoolbrikten of antracietkolen tegelijk.

Doven van het vuur

Vul geen brandstof bij en LAST de kachel gewoonuitgaan. Als een vuur wordt getemperd door deluchttoevoer te verminderen, komen schadelijke

stoffen vrij. Laat waarom het vuur vanzelf uitbrandenstankoverlast gezven. Als het Niet=echt nodig is, kunt u Houd toezicht op het vuur totdat het goed is gedooj nevel en mist better Niet stoken.

Als het vuur volledig is gedoofd+kunnen alle

luchtschuiven worden gesloten.

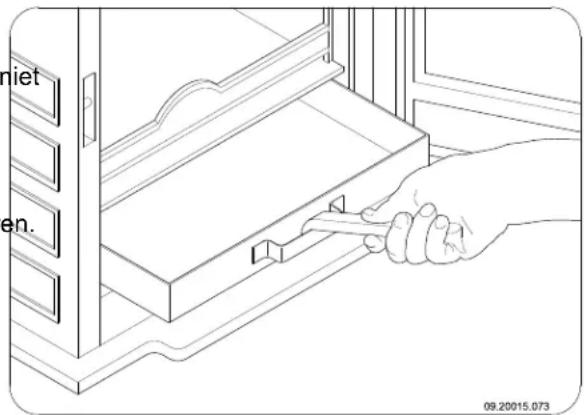

Ontassen

Na het stoken van bruinkoolbriketten en t antracietkolen blijft er relatief veel as over. Verwijder regelmatig de overtollige as.

Na het stoken van hout blijft een relatiefkleine hoeveelheid as over. Dit asbed is een goede isolator voor de stockbodem en geeft een betere verbranding. Laat waarom gerust een dun laagje as op de stockbodem liggen.

De luchttoevoer door de stockbodem mag darüber nicht worden belemmerd en er mag zich geen as ophopen,achter een gietijzeren binnenplaat. Verwijderaarom regelmatin ge overtollige as. te

De as mag nooit de onderkant van het rooster raken.
Het rooster raakt dan oververhit en beschadigd.

1. Open de asdeur van het toestel.
2. Bij toestel 750GH: verwijder het ontassingsluik en gebruik het meegeleverde trekschepje om de overtollige as in de aslade te schuiven..
3. Verwijder de aslade met behulp van de bijgeleverde koude hand en leeg de aslade; zie volgende figuur.

1. Plaats de aslade terug en sluit de asdeur van het toestel.

Nevel en mist

Nevel en mist belemmeren de afvoer van rookgassen door de schoorsteen. Rook kan neerslaan en

nystankoverlast gehen. Als het nicht=echt nodig is, kunt u nevel en mist better Niet stoken.

Eventuele problemen

Raadpleeg de bijlage "Diagnoseschema" om eventuele problemen bij het gebruik van het toestel op te losers.

Onderhoud

Volg de onderhoudsinstructies in dit hoofdstuk om het toestel in goede staat te honden.

Schoorsteen

In veel landen bent u wettelijk verplicht des schoorsteen te latent controlleren en onderhoden.

Aan het begin van het stookseizoen:That de schoorsteen vegen door een erkend schoorsteenveger.
Tijdens het stockseizoen en nadat de schoorstein, lange tijd Niet is gebruikt:That de schoorsteen controleren op roet.
Na afloop van het stookseizoen: sluit de schoorsteen af met een prop krantenpapier.

Schoonmaken en anderregelmatig onderhoud

Maak het toestel nicht schoon wanner het nog warm is.

Maak de buitenkant van het toestel schoon met een droge Niet pluizende doeK.
Na afloop van het stockseizoen kut u de binnenkant van het toestel goed schoonmaken:
- Verwijder eventuele eerst de vuurvaste binnenplaten.
Maak eventueel de luchtaanvoerkanalen schoon.
- Verwijder de vlamplaat boven in het toestel en maak deze schoon. Zie het hoofdstuk "Installatie" voor instructies voor het verwijdersen en aanbrengen van de vlamplaat.

Vuurvaste binnenplaten controlleren

De vuurvaste binnenplaten zijn verbruiksonderdelendie aan slijtage onderhevig�<|im_start|>ze Controller debinnenplaten regelmatig en verrang ze indien nodi

Gietijzeren binnenplaten gaan lang mee als u regelmatig as verwijdert die zich möglichk erachter ophoopt. Als opgehoopte as acheer een gietijzeren plaat Niet worden verwijderd, kan deplaat de warmte Niet meer afgeven aan de omgeving en kan deplaat verrormen of scheuren.

Laat het toestel nooit branden zonder de vuurvaste binnenplaten.

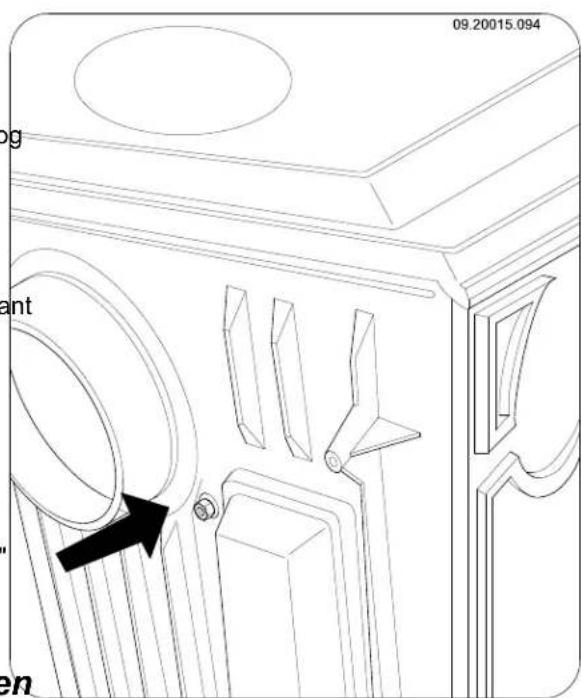

Vlamplaat verwijderen

De vlamplaat is bevestigd met een bout die zichussen de achteraansluiting en de koker van de secundaire lucht bevindt. De bout zit vast aan de vlamplaat.

1. Verwijder aan de�始terzijde de moer; zie volgende figuur.

1. Trek de vlamplaat waar voren zodatebout vrijkomt van dechterzijde.
2. Verwijder de vlamplaat via de frontdeur.

Glas schoonmaken

Zie het hoofdstuk "Installatie" voor instructies voor het verwijderen en aanbrengen van binnenplaten.

De isolerende vermiculite binnenplaten können Goed schoongemaakt glas neemt minder nsel vuil op. haarscheuren gaan vertonen, maar dat heeft Ga als volgt te werk: geen nudelig effect op hun werking.

1. Verwijder stof en loszittende roet met een droge doek.

2. Maak het glas schoon met kachelruitenreiniger: a. Breng kachelruitenreiniger aan op een keukenspons, wijf het gehele glasoppervlak in en LAST even inwerken.

b. Verwijder het vuil met een vochtige doek of keukenpapier.

1. Maak het glas nogmaals schoon met een gewoon glasreinigingsproduct.

2. Wrijf het glas schoon met een droge doek of keukenpapier.

3. Gebruik geen schurende of bijtende producten om het glas schoon te make.

4. Gebruik schoonmaakhandschoenen om uw handen te beschermen.

Als het glas van het toestel is gebroken of gebarsten,要去 dit glas worden verrangen voordat u het toestel opnieuw in gebruik neemt.

Voorkom dat kachelruitreinigerussen het glas en de gietijzeren deur loopt.

Onderhoud geëmailleerde kachel

Reinig het toestel nooit als het nog warm is. Het reinigen van het geëmailleerde oppervlak van de kachel kut u het Beste doen met zachte groene zeep en lauw water. Gebruik zo min möglichk water, wrijf het oppervlak goed droog en voorkom roestvorming. Gebruik nooit staal Wol of een ander schuirmiddel. Zet nooit een waterketel direct op een geëmailleerde kachel; Gebruik een onderzetter en voorkom beschadigingen.

Smeren

Hoewel gietijzer enigszins zelfsmerend is, moet u bewegende delen toch regelmatig smeren.

Smeer de bewegende delen (zoals geleidersystemen, scharnierpennen, fremde en luchtschuiven) met hittevast vet dat verkrijgbaar is bij de vakhandel.

Lakbeschadigingen bijwerken

Kleine lakbeschadigingen kurz u bijwerken met een spuitbus special hittebestendige lak die verkrijgbaar is bij uw leverancier.

Het geëmailleerde oppervlak bijwerken

Emailleren is eenartisanaal proces dat maakt dat er

kleine kleurverschillen en beschadigingen op het

toestel kunden voorkomen. De toestellen undergoan

in de fabriek een visuele controle, dat wil zeggen, de contrôleur kijkt op een afstand van 1 meter gedurende

10 seconden maar het oppervlak.

worden als OK beschouwd. Bij het toestel is een

speciale hittebestendige lak meegeleverd waarmee

kleine (transport) beschadigingen können worden bijgewerkt.

Breng de hittebestendige lak in dunne laagjes aan en Laat het goed drogen voordat het toestel in gebruik genomen worden.

Afdichting controlleren

• Controller of het afdichtingskoord van de deur nog goed aflsuit. Afdichtkoord versliet en moetijdig worden verrangen.
  Controller het toestel op luchtlekken. Kit eventuale kieren dicht met kachelkit.

Laat de kit goed uitharden voordat u het toestel aanmaakt, anders blaast het vocht in de kit op en ontstaat opnieuw eenlek.

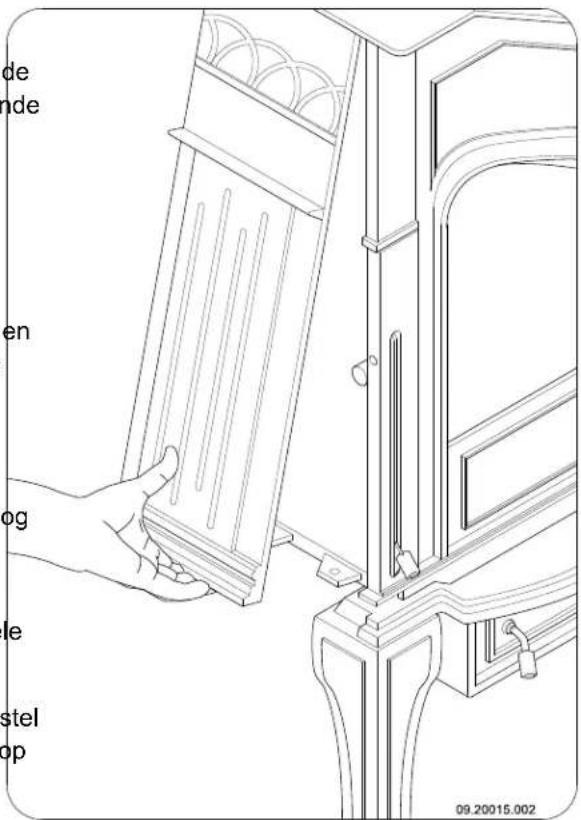

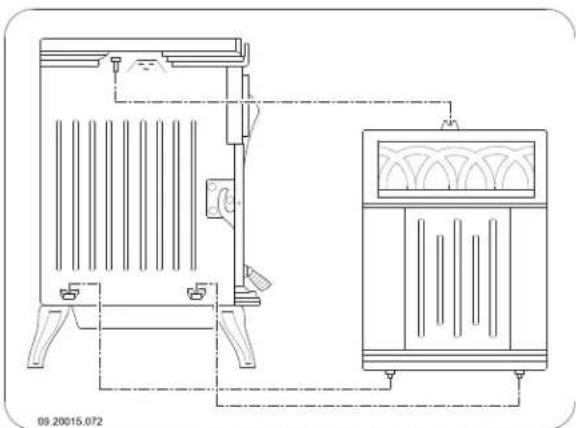

Sluitnok nastellen

Controleer of de deur goed sluit en stel zonodig de sluitnok bij.

1. Schuif het hitteschild omhoog en til de onderkant van het hitteschilduit de positioneringslippen op de zijwand van het toestel;zie volgende figuur.

1. Kantel het hitteschild aan de onderzijde van het toestel weg en laat het schild zakken zodat het vrijkomt van de de pen aan de onderzijde van de topplaat;zie volgende figuur.

1. De instelbare sluitnok is nu toegankelijk. Draai de boute 2 × M 6 los en stel de sluitnok bij. Draai de boute daarna vast.
   t4. Plaats het hitteschild terug door de instructies voor de verwijdering van het hitteschild in omgekeerde volgorde te doorlopen.

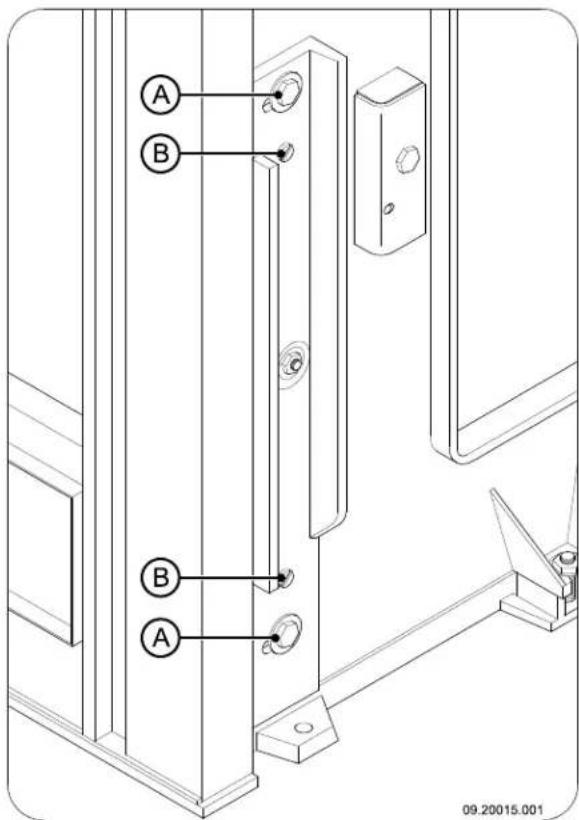

Deur bijstellen

Controleer of de deur goed sluit en stel zonodig de sluitnok bij.

1. Open de deur; het scharnier is nu zichtaar en toegankelijk.
2. Draai de twee bouten M8 (A) los en draai nervolgens de twee stelschroeven (B) in of uit totdat de deur goed gegen het front aansluit; zie volgende figuur.

3. Draai de bouten (A) wee vast en sluit de vuldeur.

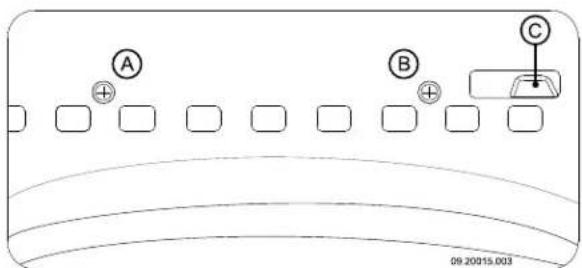

Luchtschuif bijstellen

Als de luchtschuif (C) van de secundaire luchtinlaat stroef loopt, kunt u de luchtschuif bijstellen met detwee schroeven (A) en (B) in de frontplaat; zie volgende figuur.

Bijlage 1: Technische gegevens

Model 750GH
Nominal vermogen 9 kW
Schoorsteenaansluiting (diameter) 150 mm
Gewicht +/- 175 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lenghte hout 50 cm
Brandstof Hout
Massadebiet van rookgassen 7,8 g/s
Temperatuurstijging gemeten in de meetsectie 311 K
Temperatuur gemeten aan de uitgang van het toestel 417 °C
Minimum trek	12 Pa
CO-emissie (13%Q)	0,09 %
NOx-emissie (13% Q)	142 mg/Nm3
CnHm-emissie (13%Q)	107 mg/Nm3
Stofemissie	33 mg/Nm3
Stofemissie volgens NS3058-NS3059	8,28 gr/kg
Rendement	75,8 %

Model 750GM 750GM 750GM
Nominal vermogen 9 kW
Schoorsteenaansluiting (diameter) 150 mm
Gewicht +/- 175 kg
Aanbevolen brandstof Hout
Kenmerk brandstof, max. lenght hout 50 cm
Brandstof Hout Bruinkoolbriketten Antraciet kolen
Massadebiet van rookgassen	6,9 g/s	6,7 g/s	8,1 g/s
Temperatuurstijging gemeten in de meetsectie	337 °K	347 °K	316 °K
Temperatuur gemeten aan de uitgang van het toestel	394 °C	400 °C	367 °C
Minimum trek	12 Pa	12 Pa	12 Pa
CO-emissie (13%Q)	0,19 %	0,10 %	0,07 %
NOx-emissie (13% Q)	75 mg/Nm3	133 mg/Nm3	110 mg/Nm3
CnHm-emissie (13%Q)	152 mg/Nm3	32 mg/Nm3	40 mg/Nm3
Stofemissie	11 mg/Nm3	26 mg/Nm3	13 mg/Nm3
Rendement	75,5 %	75,8 %	76,1 %

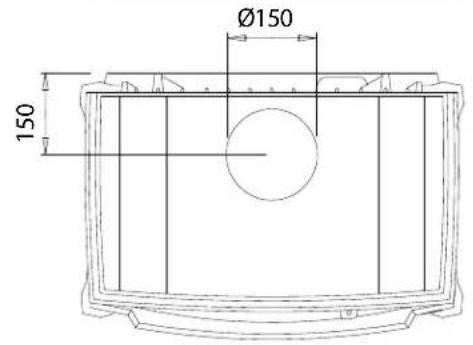

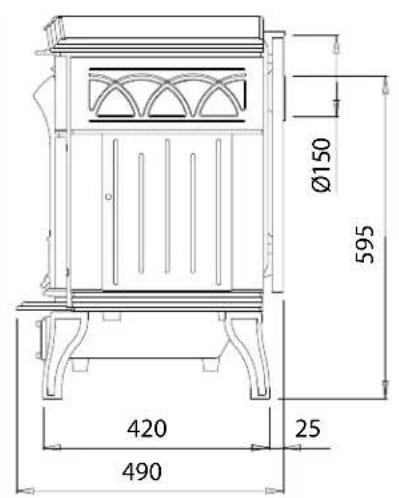

Bijlage 2: Afmetingen

750GH / 750GM

09-00062-000_750GH-GM

Bijlage 3: Afstand tot brandaar materiaal

* Besch	hermde (geïsoleerde) verbindingspijp
	Brandbaar materiaal
	Onbrandbaar materiaal 100 mm

750GH en 750GM - Afmetingen onbrandbare vloerplaat

Minimale afmetingen onbrandbare vloerplaat

	A (mm)	B (mm)
Din 18891 500 300
Duitsland 500 300
Finland 400 100
Noorwegen 300 100

Bijlage 4: Diagnoseschema

				Probleem
●				Hout wil nicht doorbranden
	●			Geeft onvoldoende warmte
		●		Rookterugslagijdens het bijvullen
			●	Toestel brandt te hevig, nicht goed regelbaar
				Aanslag op het glas
				mogelijkke oorzaak mogel	iijke oplossing
●	●	●		● Onvoldoende trek	Een koude schoorsteen creëert vaak onvoldoende trek. Volg de instructies voor het aanmaken in het hoofdstuk "Gebruik"; open een raam.
●	●	●		● Hout te vochtig Gebruik hout met maximaal 20% vocht.
●	●	●		● Afmetingen hout te groot	Gebruik keine stukjes aanmaakhout. Gebruik gekloven houtblokken met een omtrek van maximaal 30 cm.
●	●	●	●	● Stapeling hout nicht correct	Stapel het hout zadanig dat er voldoende luchtCUSen de houtblokken kan stromen (losse stapeling, zich "Stoken met hout").
●	●	●		● Werking van de schoorsteen onvoldoende	Controler of de schoorsteen aan de voorwaarden voldoet: minimaal 4 meter hoog, juiste diameter, goed geisoleerd, gladde binnenzijde, Niet te veel bochten, geen obstructions in de schoorsteen (vogelnest, te veel roetafzetting), hermetisch dicht (geen kieren).
●	●	●		● Uitmonding van de schoorsteen Niet correct	Voldoende hoog boven het dakvlak, geen obstructies in de nabijheid.
●	●	●	●	Instelling van de luchtinlaten Niet correct	Open de luchtinlaten volledig.
●	●	●		● Aansluiting van het toestel met de schoorsteen Niet correct	Aansluiting要去 hermetisch dicht+zijn.
●	●	●		● Onderduk in de ruimte waar het toestel is geplaatst	Zet afzuigsystemen uitt.
●	●	●		● Onvoldoende toevoer van verse lucht	Zorg voor voldoende luchttoevoer, maar desnoods gebruikvan de buitenluchtaansluiting.
●	●	●		● Ongunstige weersomstandig-heden? Inversie (omgeekerde luchtstroom in de schoorsteen door hoge buitentemperatuur), extreme windsnelheden	Bij inversie is gebruikvan het toestel af te raden. Plaats desnoods een trekkende kap op de schoorsteen.
		●		Tocht in de woonkamer	Voorkom tocht in de woonkamer; plaats het toestel net in de nabijheid van een deur of verwarmingsluchtkanalen.
				● Vlammen raken het glas	Zorg dat het hout Niet te dicht gegen het glas ligt. Schuif de primaire luchtinaat verder dicht.
			●	Toestel lekt lucht Controller de africhting	Toestel lekt lucht Controller de africhting

Index

A

Aanmaakhout 22

Aanmaakvuur.9

Aansluiten op schoorsteen
achterzijde 8.
bovenzijde 8.

Aansluitkraag 8.
monteren 8

Aansteken.9.

Afdichtingskoord van deur.15

Afmetingen.19.

Afsluitdeksel.8

Afwerklaag, onderhoud..15

As verwijdenen 12
bruinkool 11

Aslade
openen..12

B

Beluchting van het vuur. 12

Bijvullen
antracietkolen 12
bruinkoolbriketten 12

Bijvullen van brandstof 12 rookterugslag 22

Brandbaar materiaal afstand tot 20

Brandstof
antracietkolen 9
benodigade hoeveeelheid 12

bijvullen 11-12

bruinkool 9

geschichte 9

hout 9

ongeschikte 9

Brandveiligheid afstand tot brandbaar materiaal 20

meubels 6

vloer 6

wanden 6

Bruinkool

as. 11

stoken 11

Bruinkoolbriketten 9

Buitenluchtaanvoer 5
aansluiting op 9

C

Creosoot 12

D

Deursluiting bijstellen 15

Draagvermögen van vloer 6

Drogen van hout 9

G

Geschikte brandstof 9

Gewicht 17-18

Gietijzeren binnenplaten waarschuwing 9

Glas
aanslag 22
schoonmaken 13

H

Hitteschild openingmake 8

Hout 9
bewaren 9
drogen 9

geschichte soort 9

nat. 9
wil nicht doorbranden 22

Houtblokken stapelen 10

K

Kachelrutenreiniger 13

Kap op de schoorsteen 5

Kieren in toestel 15

Kolen antracietkolen 9
asgehalte 9

L

Lak 9

Luchtinlaten 10
bijstellen 16

Luchtlek 15

Plaatsen afmetingen 19

Primaire luchtinlaat 10

Problemen oplossen 12, 22

R

Rendement 17-18

Rook bijeerste gebruik 9

Rookgas massedebiet 17-18

Rookgasopening afsluiten 8

Rookterugslag. 4,22

Ruiten
aanslag 22
schoonmaken 13

s

Schanier
stellen 15

Schoonmaken glas 13 toestel.13

Schoorsteen
aansluitdiameter 17-18
aansluiting op 9
hoogte 5
onderhoud 13
voorwaarden 4

Schoorsteenaansluiting
achterzijde 8.
bovenzijde 8

Schoorsteenbrand voorkomen 12

Schoorsteenkap 5

Secundaire luchtinlaat 10

Sluitnok
nastellen 15

Smeren 14

Stof-emissie. 17-18

Stoken 10
antracietkolen. 11
brandstof bijvullen. 10-12
bruinkoolbriketten. 11
onvoldoende warmte. 12, 22
toestel brandt te hevig. 22
toestel nicht goed regelbaar. 22

T

Teer 12

Temperatuur 17-18

Temperatuurstijging meetsectie..17-18.

Trek 17-18

U

Uitgaan van vuur 12

V

Vegen van schoorsteen 13

Ventilatie. 5
vuistregel. 5

Ventilatierooster 5

Verwijderen as. 12

Vet voor smering 14

OVA

Vlamplaat

verwijden 13

Vloeren

brandveiligheid.6

draagvermogen.6

Vloerkleed 6

Vulhoogte van toestel..11.

Vuur

aanmake.9

doven 12

Vuurvaste binnenplaten

onderhoud 13

waarschuwing.9

W

Waarschuwing

brandbare materialen 4

gietijzeren binnenplaten.9

glas gebroken of gebarsten 4,14

heet oppervlak.4

verzekeringsvoorwaarden. 4

voorschriften 4

vuurvaste binnenplaten. 9

Wanden

brandveiligheid.6

Warmte, onvoldoende 12, 22

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgium E-mail: [e-mail]

Safety

DOVRE N.V.
Nijverheidsstraat 18 Tél: [phone]
2381 Weelde,
Belgique Fax: [phone]

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Bélgica

Dovre N.V., Nijverheidsstraat 18 B-2381 Weelde,

Nijverheidsstraat 18 Tel: [phone]

B-2381 Weelde Fax: [phone]

Belgio E-mail: [e-mail]

Sicurezza
