MANUALE UTENTE Sense 403 DOVRE

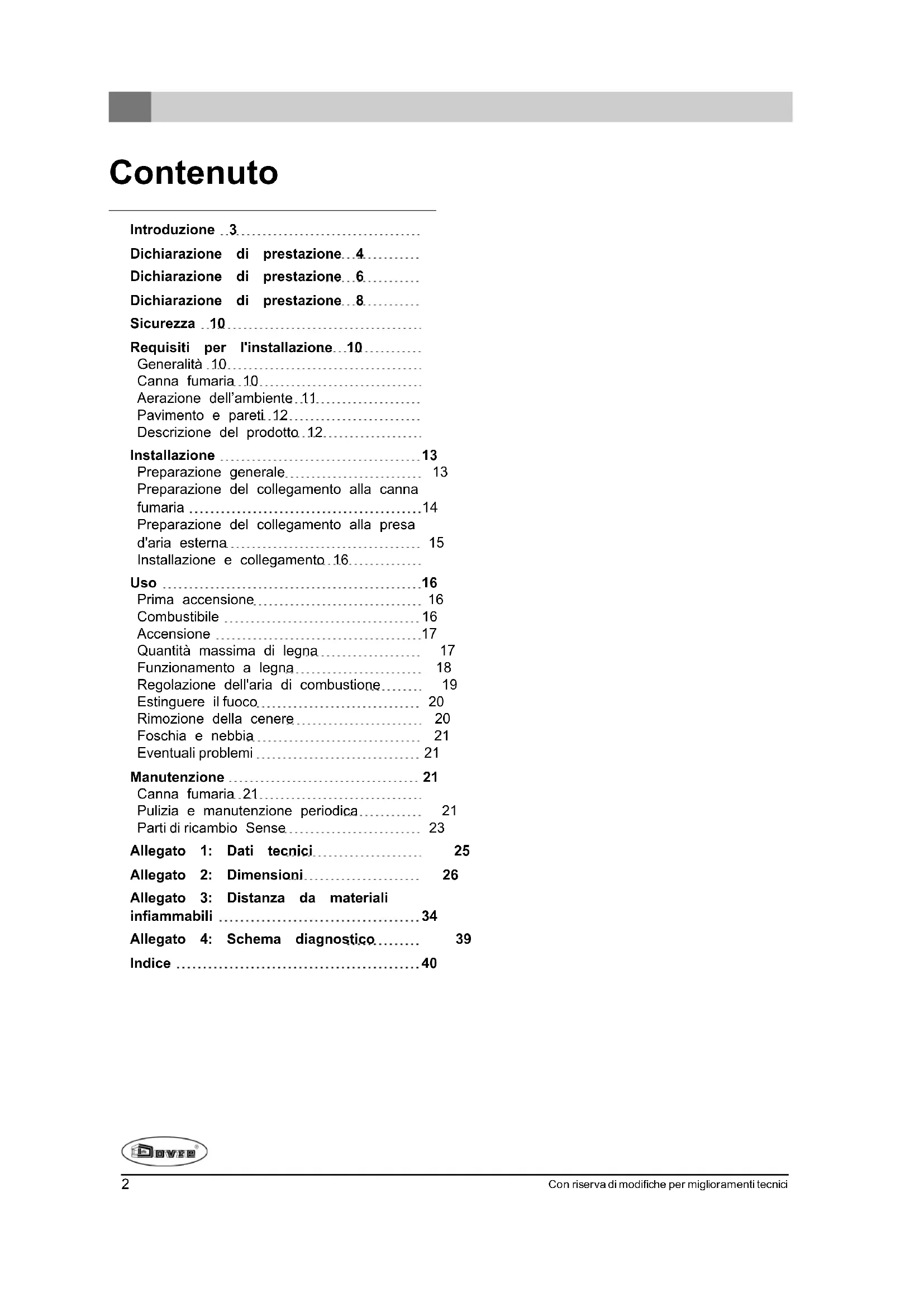

Dichiarazione di prestazione 4

Dichiarazione di prestazione 6

Dichiarazione di prestazione...8.....

Sicurezza 10

Requisiti per l'installazione...10

Generalità 10

Canna fumaria 10

Aerazione dell'ambiente 11.

Pavimento e pareti 12....

Descrizione del prodotto 12

Installazione 13

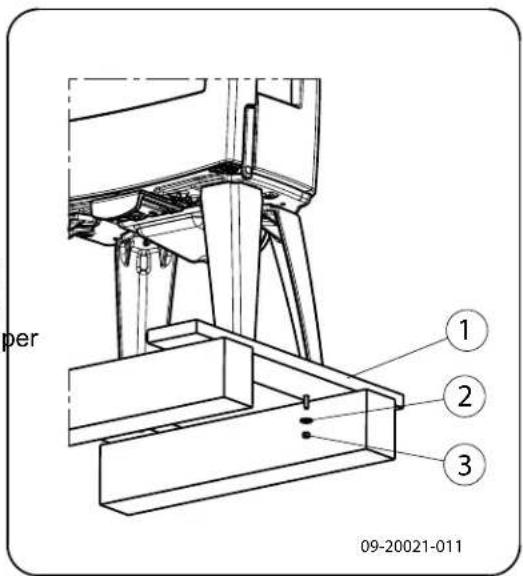

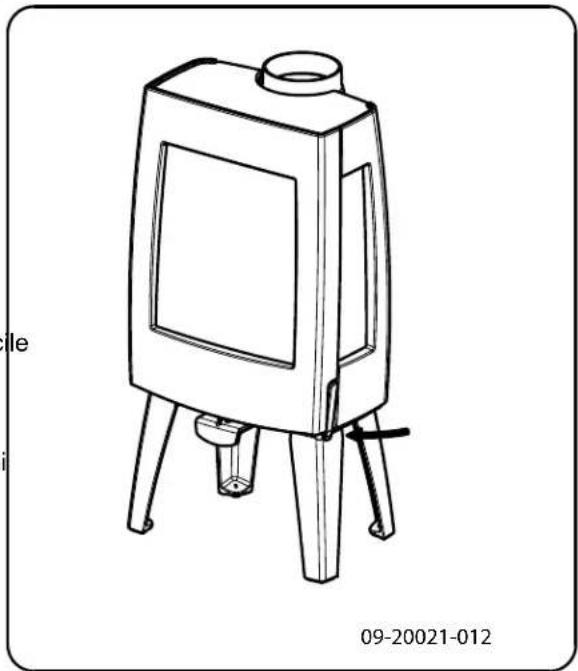

Preparazione generale 13

Preparazione del collegamento alla canna

fumaria 14

Preparazione del collegamento alla presa

d'aria esterna 15

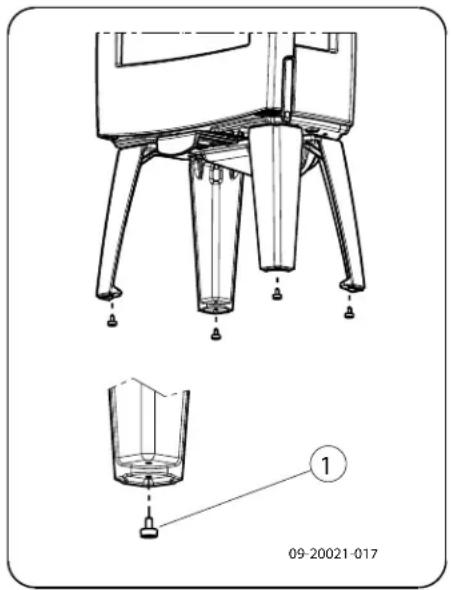

Installazione e collegamento 16....

Uso 16

Prima accensione 16

Combustibile 16

Accensione 17

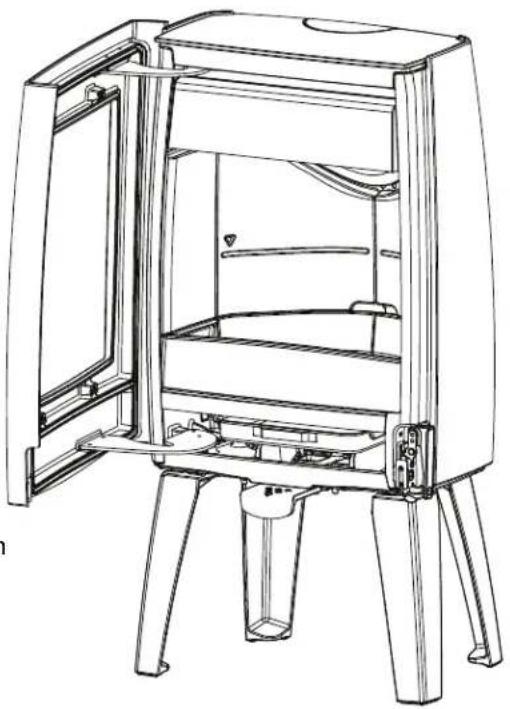

Quantità massima di legna 17

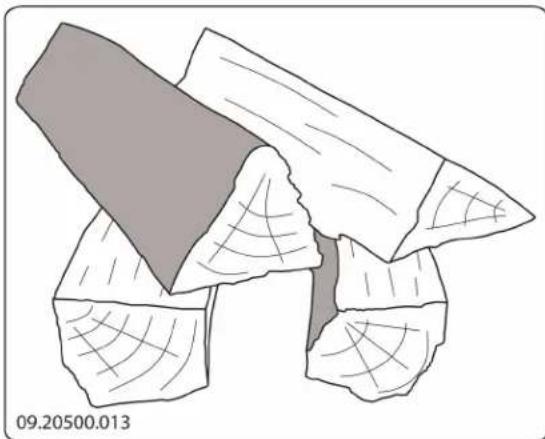

Funzionamento a legna 18

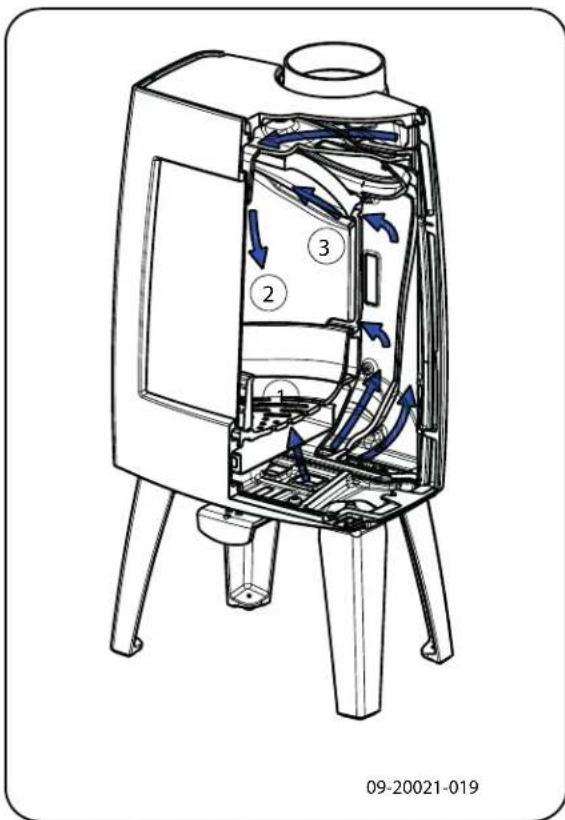

Regolazione dell'aria di combustione 19

Estinguere il fuoco 20

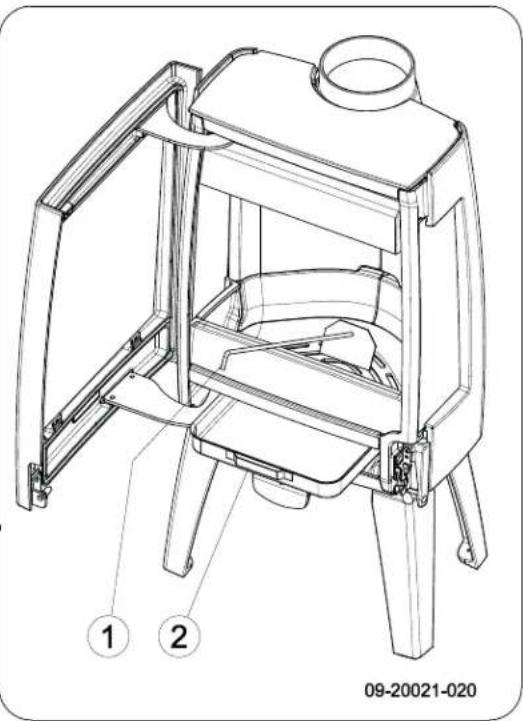

Rimozione della cenere 20

Foschia e nebbia 21

Eventuali problemi 21

Manutenzione 21

Canna fumaria 21

Pulizia e manutenzione periodica 21

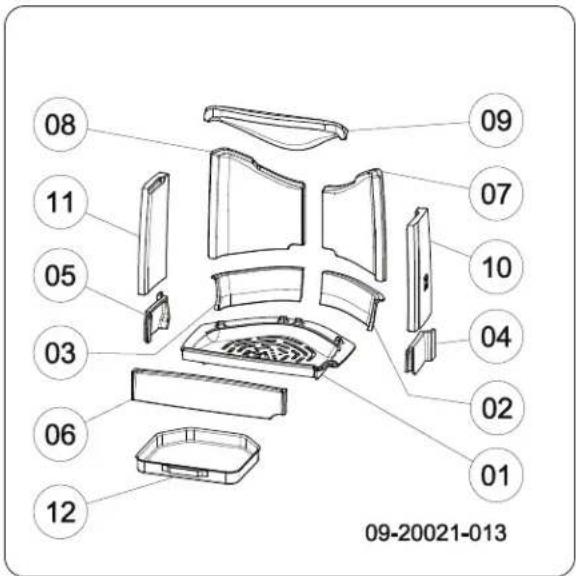

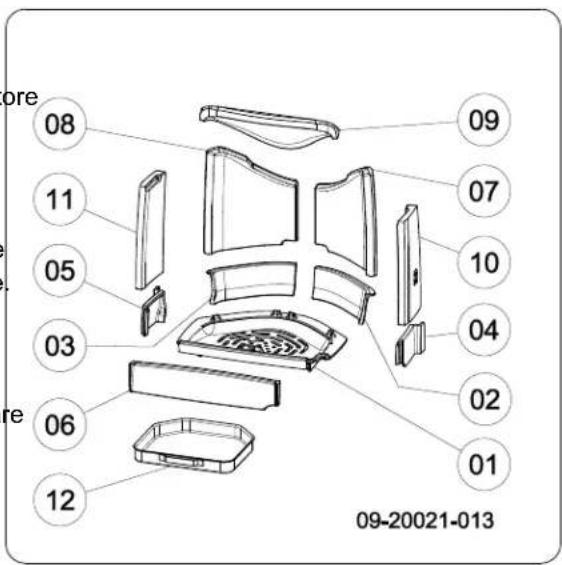

Parti di ricambio Sense 23

Allegato 1: Dati tecnici 25

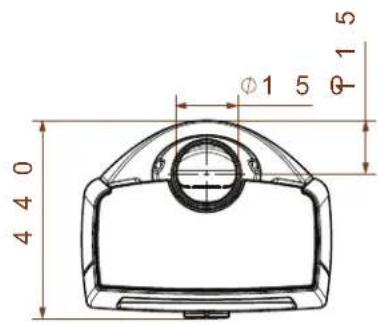

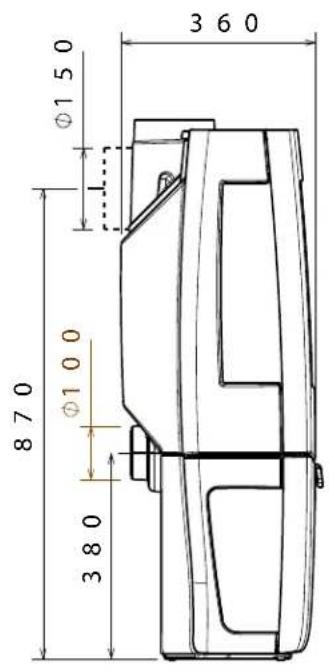

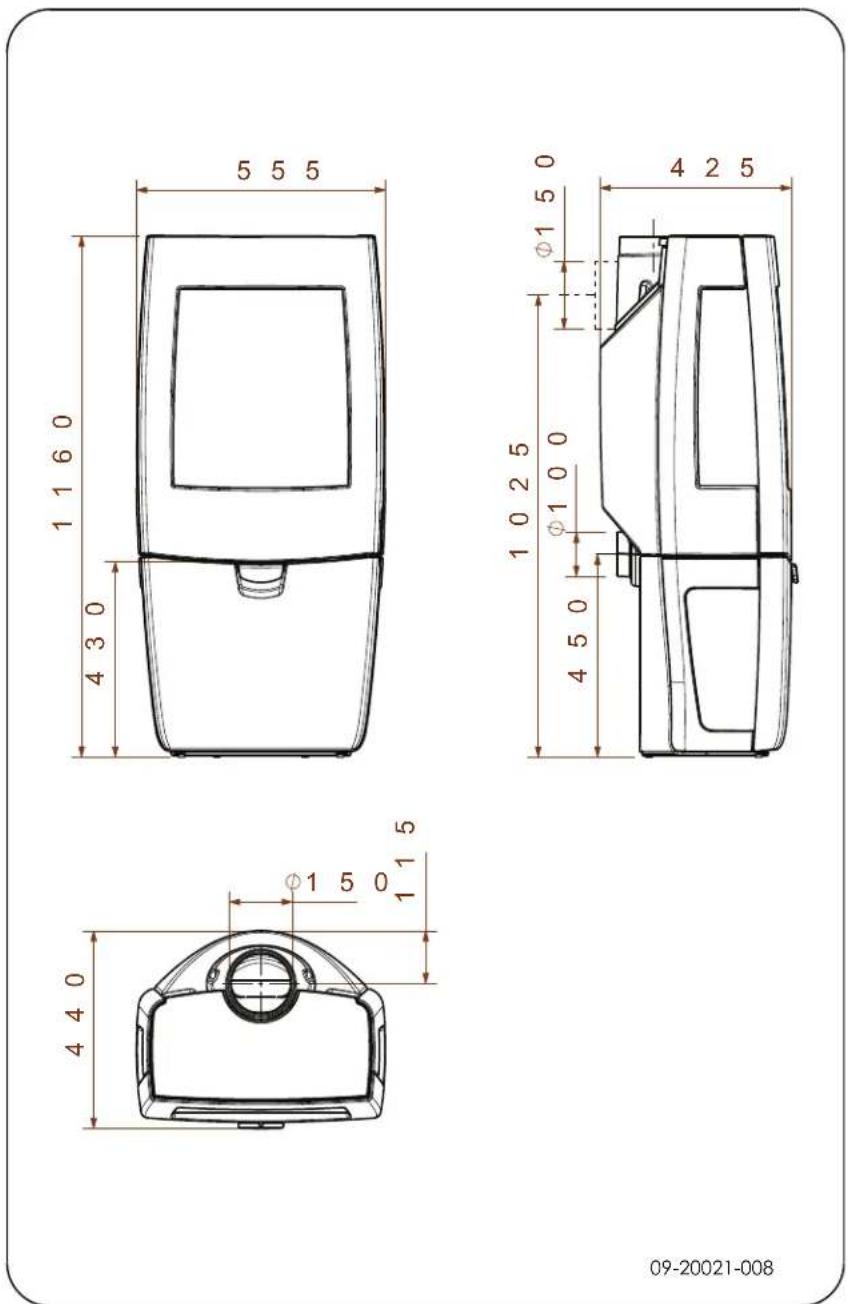

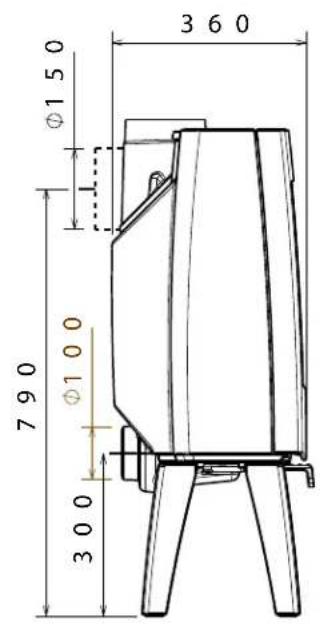

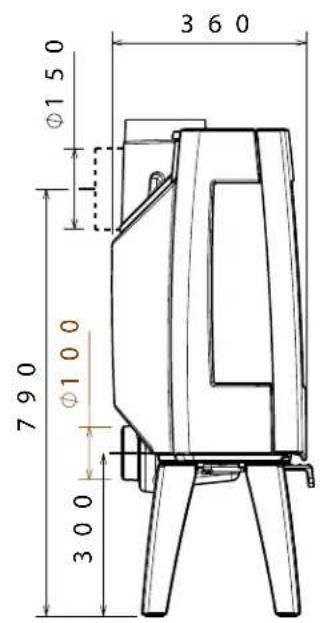

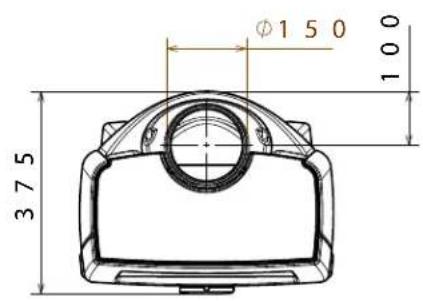

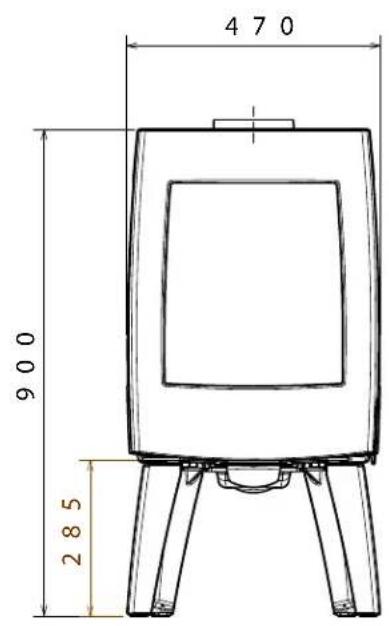

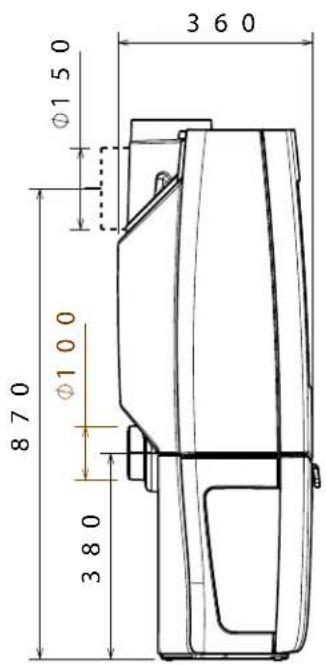

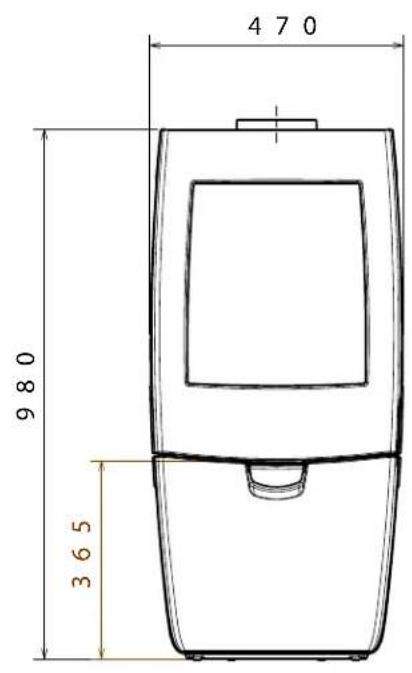

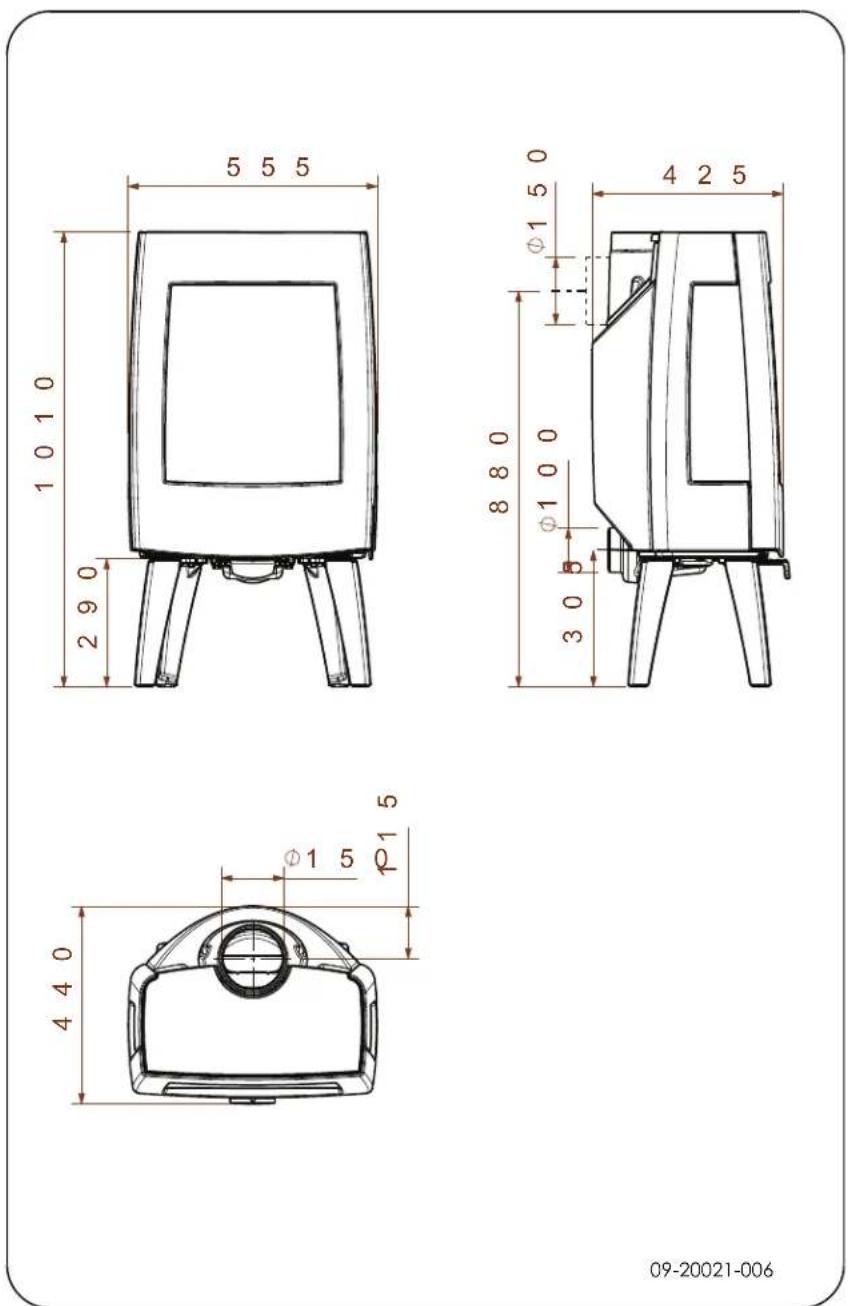

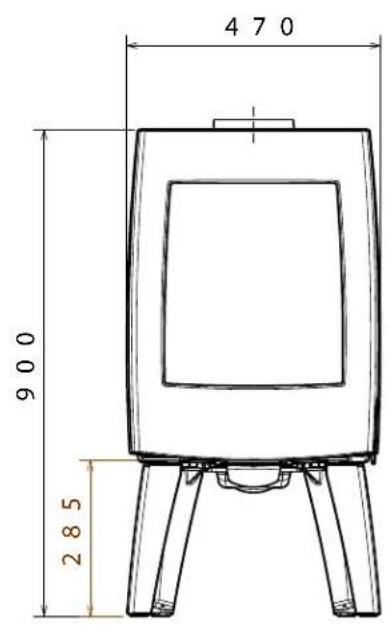

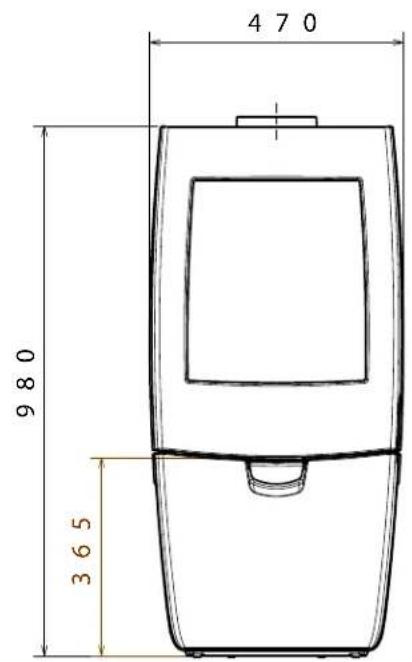

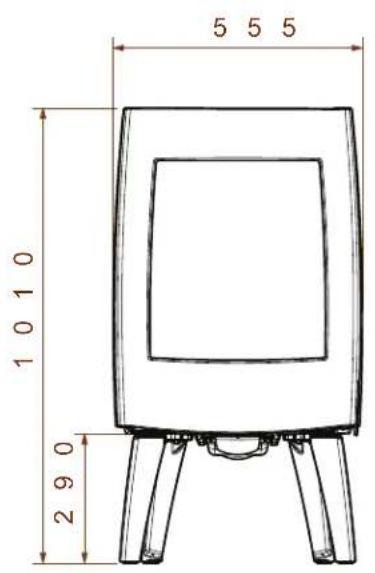

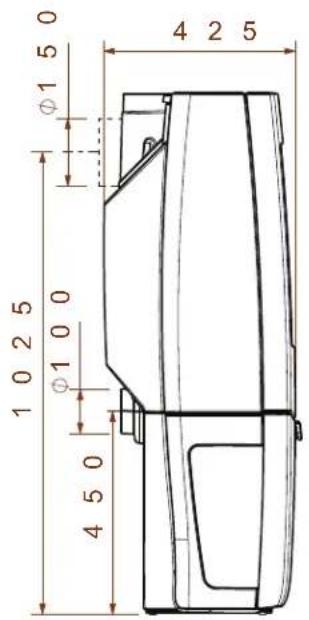

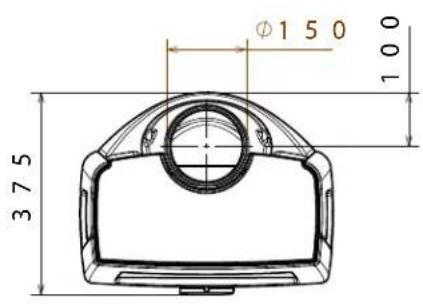

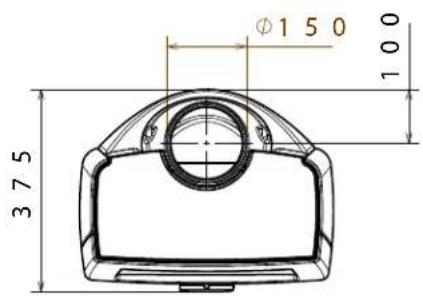

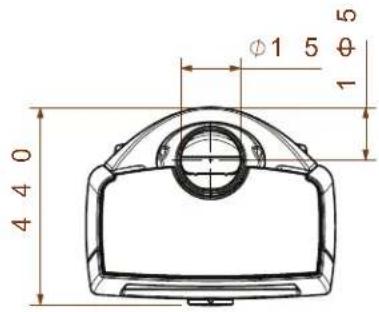

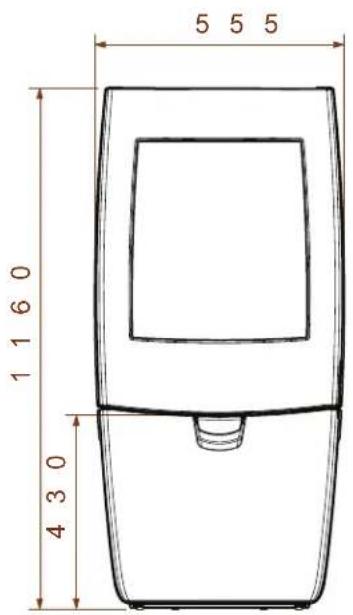

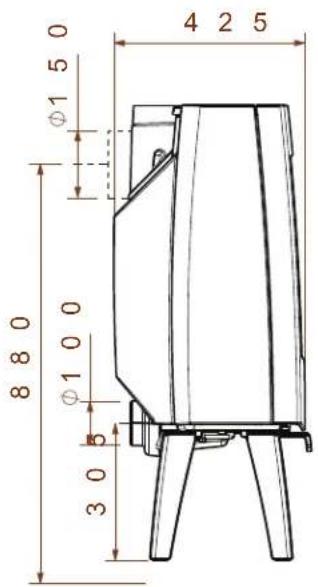

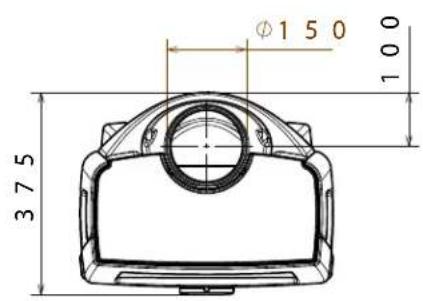

Allegato 2: Dimensioni.... 26

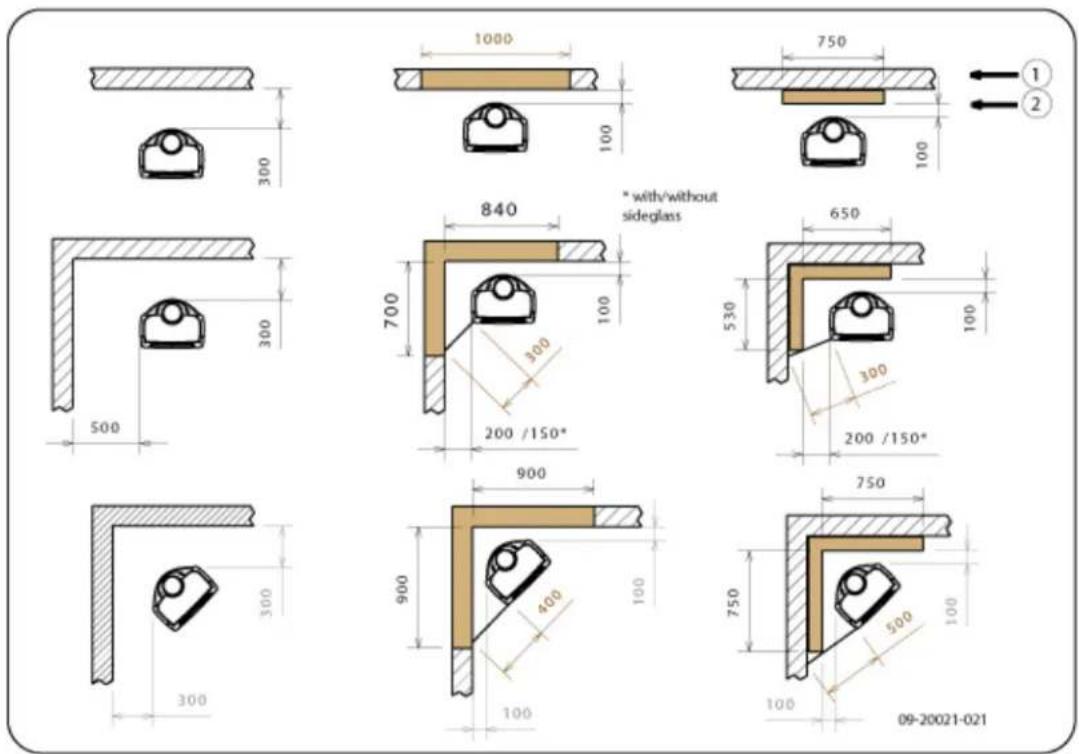

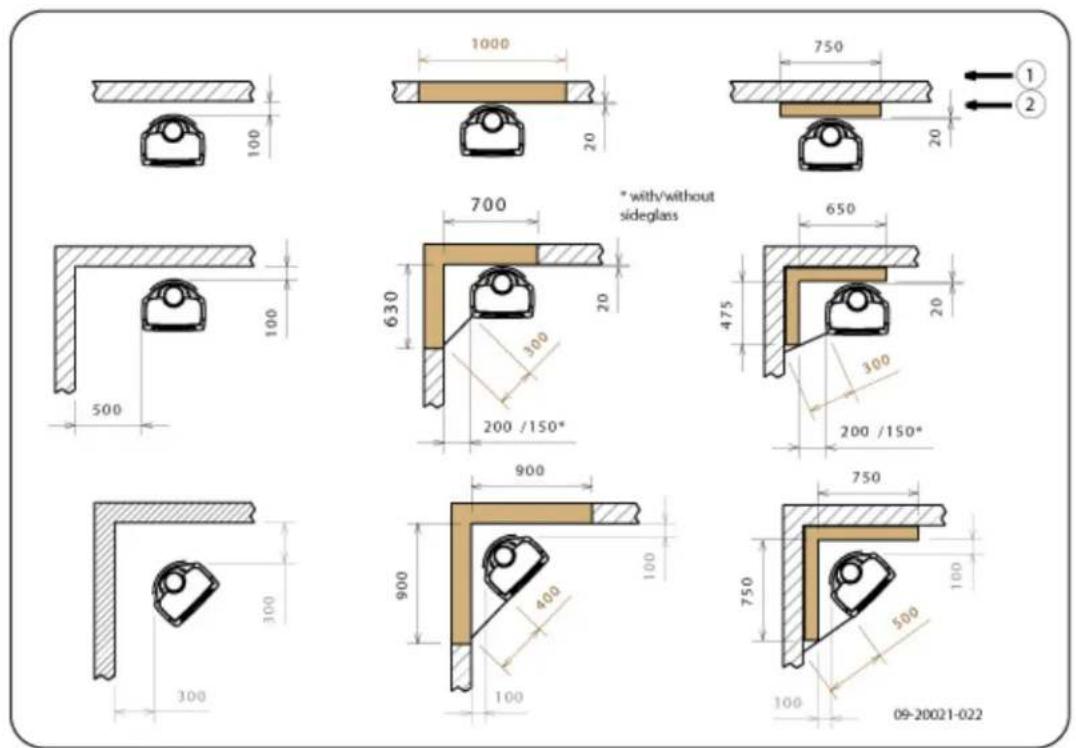

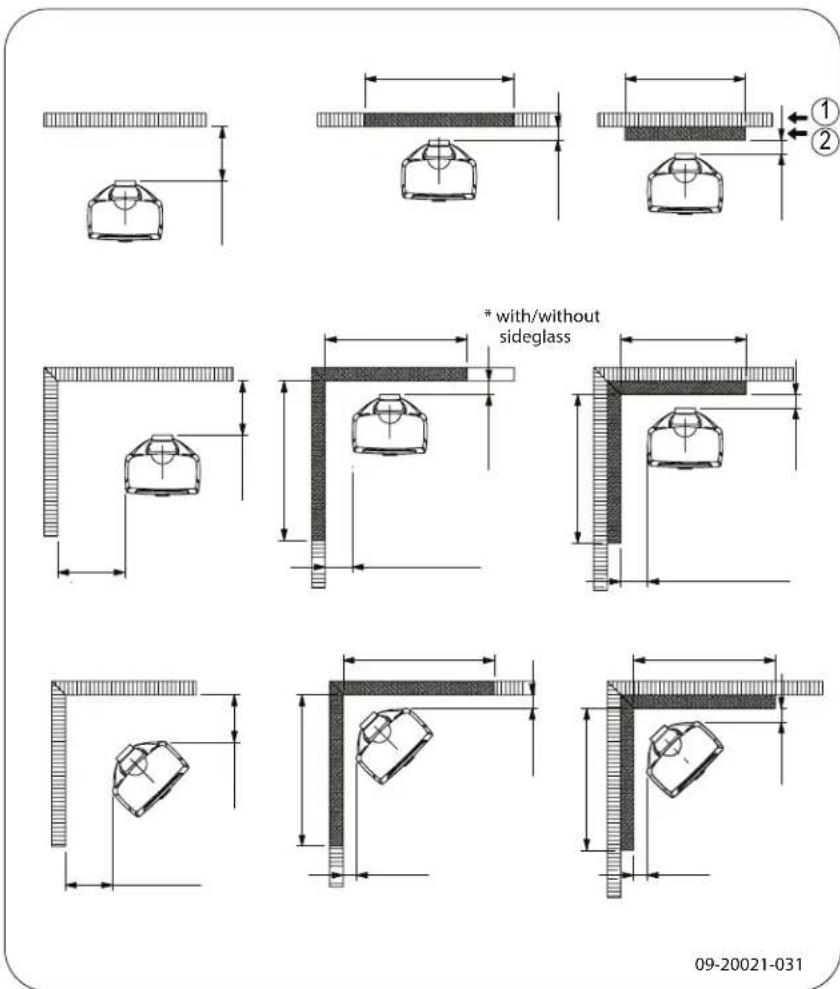

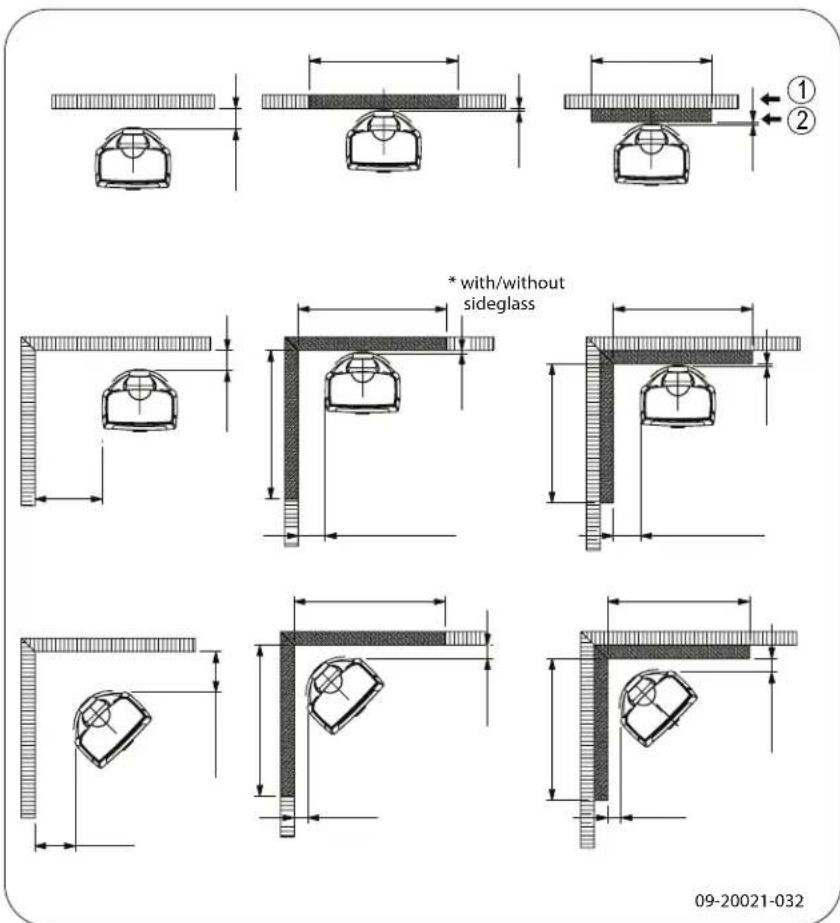

Allegato 3: Distanza da materiali

infiammabili 34

Allegato 4: Schema diagnostico.... 39

Indice 40

Introduzione

Gentile cliente,

Acquistando questo apparecchio da riscaldamento di DOVRE, Lei ha scelto un prodotto di alta qualità. Questo prodotto fa parte di una nuova generazione di apparecchi da riscaldamento ecologici a basso consumo energetico, in grado di sfruttare in modo ottimale sia il calore di convezione sia quello di irraggiamento.

Il Suo apparecchio DOVRE è stato realizzato con processi di produzione all'avanguardia. Qualora dovessero presentarsi difetti o irregolarità, Le consigliamo vivamente di contattare il servizio clienti DOVRE.
Non è consentito apportare modifiche all'apparecchio. Si raccomanda di usare sempre parti di ricambio originali.
L'apparecchio è stato progettato per la collocazione in ambienti abitativi e deve essere collegato ermeticamente a una canna fumaria funzionante.
Le consigliamo di affidare l'installazione dell'apparecchio a un tecnico qualificato.
DOVRE declina ogni responsabilità per problemi o danni causati da un'installazione non a regola d'arte.
Per l'installazione e per l'uso devono essere osservate le norme di sicurezza riportate nel manuale.

Questo manuale contiene tutte le istruzioni per l'installazione, l'uso e la manutenzione dell'apparecchio da riscaldamento DOVRE. Se desidera ricevere informazioni o dati tecnici aggiuntivi, Le consigliamo di contattare in un primo momento il fornitore dell'apparecchio.

© 2014 DOVRE NV

Dichiarazione di prestazione

In conformità al Regolamento sui prodotti da costruzione 305/2011

N. 033-CPR-2013

1. Codice di identificazione unico del tipo di prodotto:

Sense 100 - 200 / 4,9 kW

1. Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:

Numero di serie unico.

1. Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabi dal fabbricante:

Stufa per combustibile solido senza produzione di acqua calda in conformità a EN 13240.

1. Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:

1. Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:

2. Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:

Sistema 3

1. Se la dichiarazione di prestazione fa riferimento a un prodotto da costruzione che rientra in norma armonizzata:

L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20130112.

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:

2. Prestazioni dichiarate:

La norma armonizzata EN 13240:2001/A2 ;2004/AC :2007
Caratteristiche essenziali Prestazioni Legna
Misure antincendio
Resistenza al fuoco A1
Distanza da materiali infiammabili	Distanza minima in mmRetro: 300Lato: 500
Rischio di caduta di brace Conforme
Emissione prodotti della combustione CO: 0,18% (13% O _2 )
Temperatura della superficie Conforme
Sicurezza elettrica -
Facile da pulire	Conforme
Pressione massima di servizio	-
Temperatura dei fumi di combustione in caso di potenza termica nominale	247 °C
Resistenza meccanica (sostenere il peso della canna fumaria)	Non stabilito
Potenza nominale	4,9 kW
Rendimento	79,5%

1. Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.

La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:

T. Gehem

01/10/2013 Weelde

Tom Gehem

CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.

DOVRE N.V.

Dichiarazione di prestazione

In conformità al Regolamento sui prodotti da costruzione 305/2011

N. 032-CPR-2013

1. Codice di identificazione unico del tipo di prodotto:

Sense 100 - 200 / 7 kW

1. Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:

Numero di serie unico.

1. Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabi dal fabbricante:

Stufa per combustibile solido senza produzione di acqua calda in conformità a EN 13240.

1. Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:

1. Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:

2. Il sistema o i sistemi per la valutazione e la verifica della costanza della prestazione del p costruzione, menzionati nell'allegato V:

Sistema 3

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:

L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20130112.

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:

2. Prestazioni dichiarate:

La norma armonizzata EN 13240:2001/A2 ;2004/AC :2007
Caratteristiche essenziali Prestazioni Legna
Misure antincendio
Resistenza al fuoco A1
Distanza da materiali infiammabili	Distanza minima in mmRetro: 300Lato: 500
Rischio di caduta di brace Conforme
Emissione prodotti della combustione CO: 0,07% (13% O _2 )
Temperatura della superficie Conforme
Sicurezza elettrica -
Facile da pulire	Conforme
Pressione massima di servizio	-
Temperatura dei fumi di combustione in caso di potenza termica nominale	274 °C
Resistenza meccanica (sostenere il peso della canna fumaria)	Non stabilito
Potenza termica nominale	7 kW
Rendimento	80,0%

1. Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.

La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:

T. Gehem

01/10/2013 Weelde

Tom Gehem

CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.

DOVRE N.V.

Dichiarazione di prestazione

In conformità al Regolamento sui prodotti da costruzione 305/2011

N. 041-CPR-2014

1. Codice di identificazione unico del tipo di prodotto:

Sense 300 - 400 / 9 kW

1. Numero di modello, lotto o serie, o altro mezzo identificativo per il prodotto da costruzione, previsto dall'articolo 11, paragrafo 4:

Numero di serie unico.

1. Usi previsti del prodotto in conformità alle relative specifiche tecniche armonizzate, come stabi dal fabbricante:

Stufa per combustibile solido senza produzione di acqua calda in conformità a EN 13240.

1. Denominazione, denominazione commerciale registrata o marchio commerciale registrato e indirizzo di contatto del fabbricante, come previsto dall'articolo 11, paragrafo 5:

1. Se applicabile, nome e indirizzo di contatto del delegato il cui mandato prevede lo svolgimen compiti descritti nell'articolo 12, paragrafo 2:

2. Il sistema o i sistemi per la valutazione e la verifica della costanza delle prestazioni del pi costruzione, menzionati nell'allegato V:

Sistema 3

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione che rientra in norma armonizzata:

L'istanza designata KVBG, registrata con il numero 2013, ha eseguito una certificazione di tipo sul sistema 3 e ha rilasciato il rapporto di prova n. H20140117.

1. Se la dichiarazione di prestazione fa riferimento ad un prodotto da costruzione per il quale consegnata una valutazione tecnica europea:

2. Prestazioni dichiarate:

La norma armonizzata EN 13240:2001/A2 ;2004/AC :2007
Caratteristiche essenziali Prestazioni Legna
Misure antincendio
Resistenza al fuoco A1
Distanza da materiali infiammabili	Distanza minima in mmRetro: 400Lato: 500
Rischio di caduta di brace Conforme
Emissione prodotti della combustione CO: 0,08% (13% O _2 )
Temperatura della superficie Conforme
Sicurezza elettrica -
Facile da pulire	Conforme
Pressione massima di servizio	-
Temperatura dei fumi di combustione in caso di potenza termica nominale	216 °C
Resistenza meccanica (sostenere il peso della canna fumaria)	Non stabilito
Potenza termica nominale	9 kW
Rendimento	80 %

1. Le prestazioni del prodotto descritto nei punti 1 e 2 sono conformi alle prestazioni previste punto 9.

La presente dichiarazione di prestazione viene rilasciata sotto esclusiva responsabilità del fabbrican menzionato nel punto 4:

T. Gehem

01/10/2013 Weelde

Tom Gehem

CEO

Nell'ambito del costante miglioramento del prodotto, le specifiche tecniche dell'apparecchio fomito potrebbero differire dalla descrizione in questo manuale, ogni obbligo di preavviso escluso.

DOVRE N.V.

Attenzione! È obbligatoria l'osservanza di tutte le norme di sicurezza.

Leggere attentamente le istruzioni per l'installazione, l'uso e la manutenzione in dotazione, prima di mettere in funzione l'apparecchio.

L'apparecchio deve essere installato in conformità alle disposizioni tecniche e di legge vigenti nel Suo paese.

Durante l'installazione dell'apparecchio è obbligatorio osservare tutte le disposizioni locali e quelle riferibili alla normativa europea.

Si consiglia di affidare l'installazione dell'apparecchio a un tecnico qualificato che costantemente informato sulle disposizioni e sulle norme vigenti.

L'apparecchio è stato progettato per il riscaldamento domestico. Tutte le sue superfici, vetro e raccordo di collegamento compresi, possono raggiungere temperature elevate (superiori ai 100°C)! Usare un quanto isolante o una maniglia mobile ("mano fredda") per eseguire operazioni a stufa accesa.

Provvedere a un'adeguata protezione se bambini piccoli, invalidi, anziani o animali si trovano in prossimità dell'apparecchio.

Le distanze di sicurezza da materiali infiammabili devono essere rigorosamente rispettate.

Non collocare tende, indumenti, biancheria o altri materiali infiammabili sopra o nelle vicinanze dell'apparecchio.

Non usare sostanze infiammabili o esplosive nelle vicinanze della stufa accesa.

Per evitare incendi della canna fumaria, provvedere alla pulizia periodica della stessa. Non accendere mai l'apparecchio con la porta aperta.

In caso di incendio della canna fumaria: chiudere le prese d'aria dell'apparecchio e chiamare i vigili del fuoco.

Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

Non esercitare una forza eccessiva sulla porta, evitare che i bambini la aprano, non posizionarsi mai davanti alla porta aperta e non appoggiarvi oggetti pesanti. In questo modo si evita che l'apparecchio si ribalti.

Assicurarsi che vi sia sufficiente aerazione nel locale di posa. In caso di scarsa ventilazione, la combustione non sarà completa causando eventualmente l'emissione di gas tossici nel locale. Per ulteriori informazioni sull'aerazione, si veda il capitolo "Requisiti per l'installazione".

Requisiti per l'installazione

Generalità

L'apparecchio deve essere collegato ermeticamente a una canna fumaria funzionante.

Per le dimensioni di collegamento: si veda l'allegato "Dati tecnici".

I vigili del fuoco e/o la società di assicurazione possono informarla relativamente a eventuali requisiti e prescrizioni particolari.

Canna fumaria

La canna fumaria serve per:

L'evacuazione dei prodotti di combustione grazie al tiraggio naturale.

L'aria calda presente nella canna fumaria tende a salire in alto perché è più leggera dell'aria esterna.

L'aspirazione dell'aria necessaria alla combustione del combustibile nell'apparecchio.

^a Qualora il tiraggio della canna fumaria non sia sufficiente, durante l'apertura della porta potrebbe fuoriuscire del fumo. Il danno causato da ritorno di fumo è escluso dalla garanzia.

Non collegare più di un apparecchio (a.e. una caldaia) alla medesima canna fumaria, a meno che non sia consentito dalle norme locali o nazionali. In caso di due collegamenti, provvedere a mantenere tra di essi un dislivello minimo di 200 mm.

La parte terminale della canna fumaria deve essere situata in una posizione sufficientemente distante da edifici circostanti, alberi o altri ostacoli.

La parte che emerge dal tetto dell'edificio deve essere opportunamente isolata.

Si consiglia di consultare l'installatore riguardo alla canna fumaria. La norma europea EN13384 contiene parametri per il calcolo della capacità di camini e canne fumarie.

La canna fumaria deve avere un'altezza minima di 4 metri.

Di norma, il comignolo deve superare di 60 cm il colmo del tetto.

La canna fumaria deve soddisfare i seguenti requisiti:

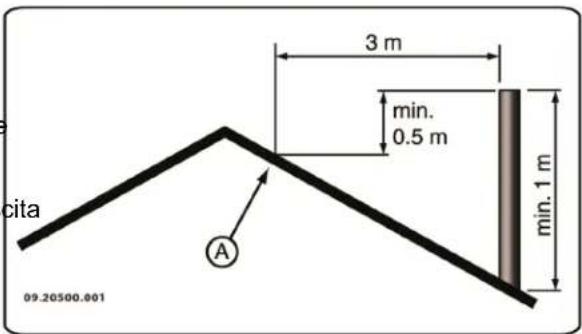

Quando il colmo del tetto dista più di 3 metri dalla canna fumaria: mantenere le misure indicate nella figura seguente. A = il punto più alto del tetto entro una distanza di 3 metri.

La canna fumaria deve essere realizzata in materiale resistente al fuoco, preferibilmente ceramica refrattaria o acciaio inox.
▶ Deve essere pulita e perfettamente a tenuta stagna, con una sufficiente capacità di tiraggio.

Un tiraggio/depressione di 15 - 20 Pa durante l'esercizio normale sarebbe il valore ideale.

cita 3 m min. 0.5 m min. 1 m A 09.20500.001

Il percorso della canna fumaria - a partire dall'us dei fumi dell'apparecchio - deve essere il più verticale possibile. Gomiti e raccordi orizzontali ostacolano l'evacuazione dei prodotti di combustione, causando depositi di fuliggine.
Le dimensioni interne dovrebbero essere contenute, onde evitare che i fumi di combustioni si raffreddino eccessivamente diminuendo così il tiraggio naturale.
Di regola il diametro della canna fumaria dovrebbe corrispondere a quello del manicotto di collegamento.

Per il diametro nominale: si veda l'allegato "Dati tecnici". Quando la canna fumaria è ben isolata, è consentito anche un diametro maggiore (al massimo il doppio del diametro del manicotto di collegamento).

Il diametro (superficie) del canale dei fumi deve essere regolare. Eventuali allargamenti, e soprattutto i restringimenti, ostacolano lo scarico dei prodotti di combustione.
Nell'applicare un cappello antipioggia/cappello di aspirazione alla canna fumaria: assicurarsi che il comignolo non restringa l'uscita del camino e non ostacoli l'evacuazione dei prodotti di combustione.

Aerazione dell'ambiente

Per garantire una regolare combustione, l'apparecchio ha bisogno di aria (ossigeno). L'aria viene aspirata dall'ambiente dove l'apparecchio è stato installato, attraverso le prese dell'aria regolabili.

In caso di scarsa ventilazione, la combustione non sarà completa causando eventualmente l'emissione di gas tossici nel locale.

La regola prescrive un apporto d'aria pari a 5,5 cm²/kW. Si dovrà provvedere a un'aerazione supplementare:

Qualora l'apparecchio sia stato installato in un locale ben isolato.
In presenza di ventilazione meccanica forzata, a.e. un sistema di ventilazione centralizzato o una cappa nell'angolo cottura.

L'aerazione può essere migliorata installando una griglia di aerazione nella parete esterna dell'edificio.

Si raccomanda di provvedere a una presa d'aria esterna indipendente per gli altri apparecchi che consumano aria (quali asciuguatrici, altri apparecchi di riscaldamento o ventilatori da bagno) o di spegnerli durante il funzionamento della stufa.

Per ulteriori requisiti antincendio, si veda l'allegato "Distanza da materiale infiammabile".

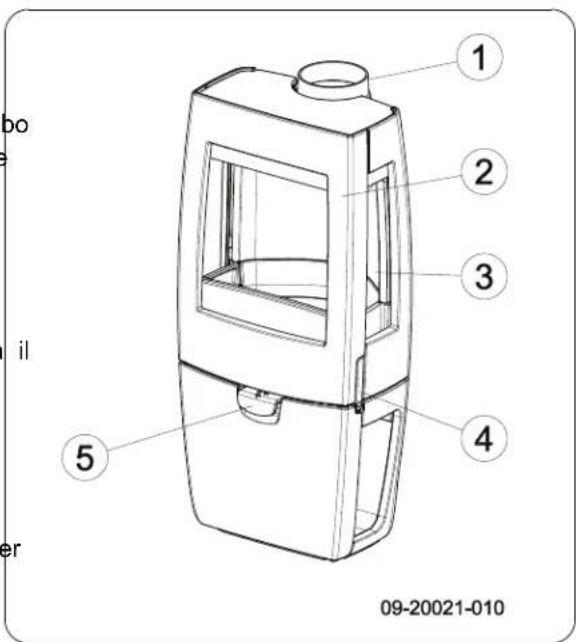

Descrizione del prodotto

È possibile collegare l'apparecchio a una presa d'aria esterna tramite un apposito set in dotazione. In tal caso gli accorgimenti per l'aerazione supplementare possono essere omessi.

Pavimento e pareti

La portata di carico della superficie di appoggio dell'apparecchio deve essere sufficiente. Per il peso dell'apparecchio: si veda l'allegato "Dati tecnici".

Pavimenti in materiale infiammabile devono essere protetti contro l'irraggiamento di calore per mezzo di una piastra ignifuga. Si veda l'allegato "Distanza da materiale infiammabile".

Prima di posare la piastra salvapavimenti, rimuovere materiali infiammabili come linoleum, moquette, ecc.

Assicurarsi che la distanza tra la stufa e materiali infiammabili, come pareti e mobili di legno, sia sufficiente.

Si deve tener conto del fatto che anche il tubo di collegamento emana calore. Assicurarsi che la distanza tra il tubo di collegamento e i materiali infiammabili sia sufficiente. Per un tubo semplice tale distanza deve essere almeno tre volte il diametro del tubo stesso. Qualora il tubo sia provvisto di rivestimento, la distanza si riduce a una volta il diametro.

Tenere tappeti e moquette a una distanza minima di 80 cm dal focolare.

Il pavimento davanti alla stufa deve essere protetto contro la caduta di cenere ardente per mezzo di una piastra salvapavimenti ignifuga. La piastra deve soddisfare i requisiti stabiliti dalle norme nazionali.

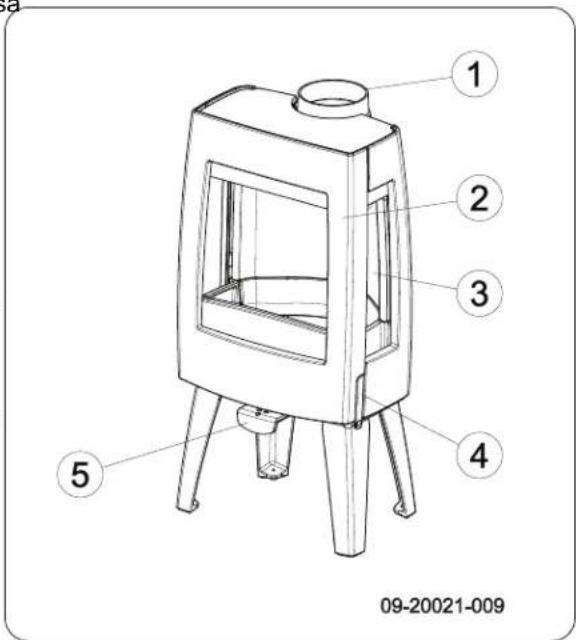

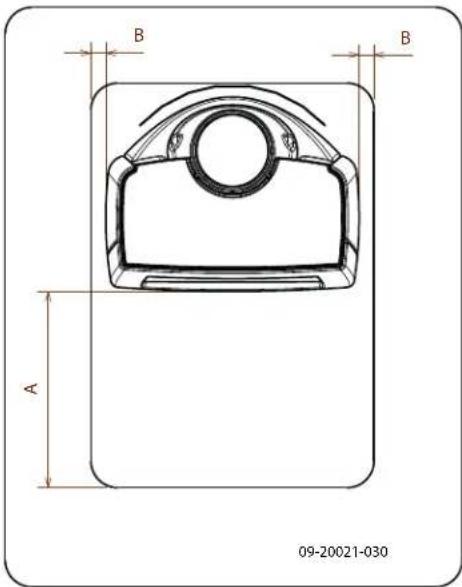

Per le dimensioni della piastra salvapavimenti,1. Manicotto di collegamento si veda l'allegato "Distanza da materiale infiammabile". 2. Porta

1 2 3 4 5 09-20021-009

bo il er ① ② ③ ④ ⑤ 09-20021-010

1. Vetro laterale
2. Chiavistello
3. Presa d'aria

Serratura dello sportello

L'apparecchio viene fornito con il pomolo della serratura (4) montato. La porta si apre premendo il pomolo della serratura. Poiché il pomolo si riscalda durante l'uso, viene fornito con la stufa un quanto la protezione delle mani.

Installazione

Preparazione generale

Controllare, alla consegna, che l'apparecchio non presenti danni (di trasporto) o eventuali altri difetti. L'apparecchio è fissato sul bancale per mezzo di bulloni.

Nel caso si constatino danni (dovuti al trasporto) o difetti, non mettere in funzione l'apparecchio e rivolgersi al rivenditore.

Prima della posa, togliere tutti i componenti rimovibili (piastre ignifughe interne, griglia scuoticenere, pannello superiore, cassetto raccoglicenere).

Senza il peso di questi componenti è più facile spostare l'apparecchio, evitando eventuali danni.

È importante ricordarsi la posizione esatta dei componenti amovibili che devono essere riassemblati dopo la posa dell'apparecchio.

per ① ② ③ 09-20021-011

th. Aprire la porta; si veda la figura seguente.

1. Rimuovere le piastre interne ignifughe; si veda la figura seguente.

a. Rimuovere il tagliafiamma (09).

Il tagliafiamma è fissato sul lato superiore con una clip metallica per evitare danni durante il trasporto.

b. Rimuovere le piastre interne (10), (11), (07) (08) dai lati e dal retro

c. Rimuovere il paracenere situato sulla parte posteriore (02) e (03) e sulla parte anteriore (04), (05) e (06).

d. Rimuovere la griglia e il cassetto paracenere (01) e (12).

Le piastre interne in vermiculite sono molt leggere. Quando sono nuove sono di colo ocra. Isolano la camera di combustione, migliorando quindi il processo di combustione.

09-20021-013

Componenti interni amovibili

01 piastra di combustione
02 paracenere lato posteriore destro
03 paracenere lato posteriore sinistro
04 paracenere destro
05 paracenere sinistro
06 paracenere
07 piastra interna lato posteriore destro
08 piastra interna lato posteriore sinistro
09 tagliafiamma piastra interna
10 piastra interna laterale destra
11 piastra interna laterale sinistra
12 cassetto raccoglicenere

Preparazione del collegamento alla canna fumaria

La stufa può essere collegata alla canna fumaria nella parte superiore o nella parte posteriore dell'apparecchio.

Su richiesta è disponibile un rivestimento ignifugo. L'applicazione di questo rivestimento consente la riduzione della distanza da materiali infiammabili. Si veda l'allegato "Distanza da materiale infiammabile".

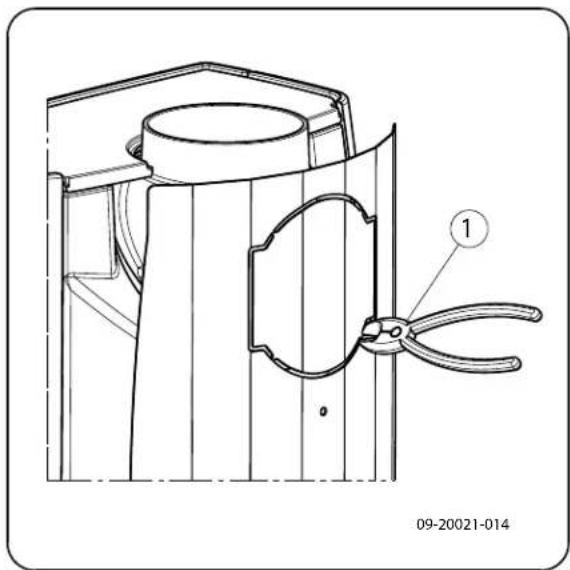

Per il collegamento posteriore è necessario rimuovere il tappo. Usare a questo scopo una pinza tagliafili (1); si veda la figura seguente.

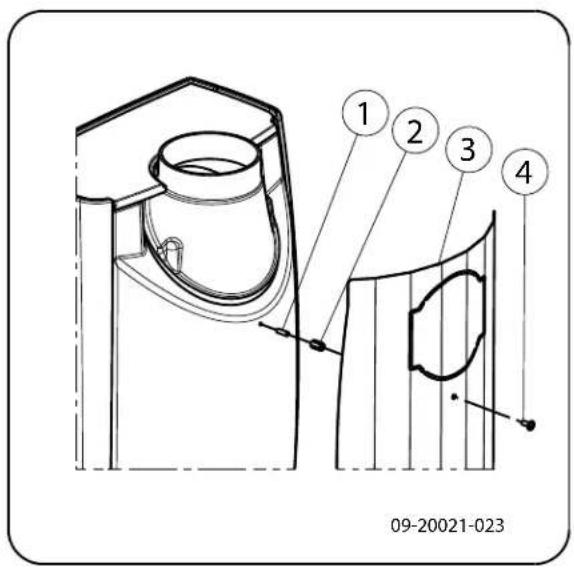

Montare il rivestimento ignifugo

Per montare il rivestimento ignifugo disponibile su richiesta operare come spiegato di seguito:

1. Avvitare 2 bulloni filettati M6 (1) con distanziale (2) sulla parete posteriore.
2. Posizionare il rivestimento ignifugo (3) e fissarlo mediante 2 viti a testa flangiata M6 (4), si veda la figura seguente.

1 2 3 4 09-20021-023

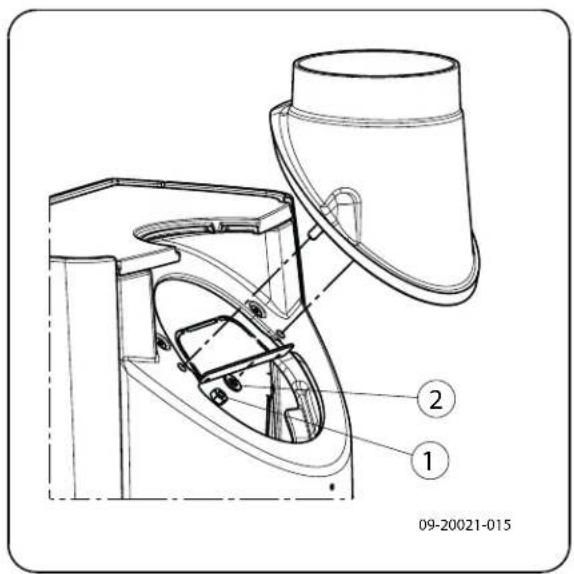

Collegamento superiore

L'apparecchio viene fornito con il manicotto di collegamento montato per il collegamento superiore, si veda l'immagine seguente.

09-20021-015 ① ②

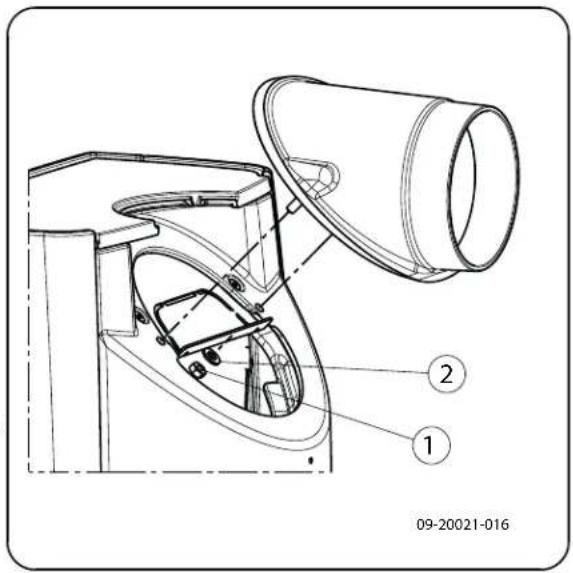

Collegamento posteriore

Per il collegamento posteriore è necessario modificar la posizione del manicotto di collegamento. Il manicotto di collegamento è fissato con 2 dadi M8 (chiave 13). Seguire la seguente procedura:

1. Rimuovere il tagliafiamma.

2. Svitare i dadi e rimuovere il manicotto di collegamento.

⚠️ Controllare che il nastro di sigillatura sulla superficie di contatto non sia danneggiato. Se si riscontrano danni, sostituire il nastro.

1. Girare il manicotto di collegamento di 180° rispetto alla posizione iniziale; si veda la figura seguente.

09-20021-016 ① ②

1. Montare il manicotto di collegamento con i 2 dadi M8.
2. Reinstallare il tagliafiamma.

Preparazione del collegamento alla presa d'aria esterna

Se la stufa viene installata in una stanza con scarsa ventilazione, si consiglia di collegare la stufa a una presa d'aria esterna, utilizzando il set di collegamento.

Il tubo per l'aria esterna ha un diametro di 100 mm. Se viene usato un tubo liscio, la lunghezza non deve essere superiore a 12 metri. Qualora vengano usati raccordi, come gomiti, la lunghezza massima (12 metri) deve essere diminuita di 1 metro per ogni raccordo.

Presa d'aria esterna attraverso parete

1. Praticare un foro nella parete esterna (per la relativa posizione si veda l'allegato "Dimensioni")
2. Collegare il tubo dell'aria esterna ermeticamente alla parete esterna.

Installazione e collegamento

1. Posizionare l'apparecchio nel posto desiderato che deve essere piano e orizzontale.

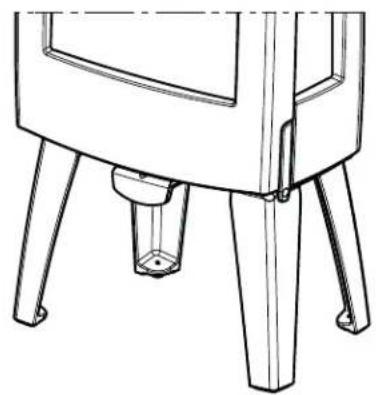

L'apparecchio dispone di piedini regolabili già montati oppure consegnati a parte. Utilizzare questi piedini per sistemare l'apparecchio in posizione perfettamente orizzontale.

09-20021-017

1. Collegare l'apparecchio alla canna fumaria per mezzo di un manicotto a tenuta stagna.
2. In caso di collegamento alla presa d'aria esterna: collegare la presa d'aria esterna al set di collegamento precedentemente montato sull'apparecchio.
3. Rimettere nella posizione originale tutti i componenti precedentemente tolti.

Non usare la stufa senza le piastre refrattarie.

L'apparecchio è ora pronto per l'uso.

Uso

Prima accensione

Alla prima accensione l'apparecchio deve funzionare a piena capacità per alcune ore. In questo modo, si consente il completo indurimento della vernice resistente al calore. L'eventuale presenza di fumo e cattivi odori è solo temporanea. Aprire eventualmente le porte e le finestre del locale per cambiare l'aria.

Combustibile

L'unico combustibile adatto a questa stufa è legna naturale; tagliata, spaccata e sufficientemente essiccata.

Non usare altri combustibili: possono provocare gravi danni all'apparecchio.

Non è consentito alimentare la stufa con i seguenti tipi di combustibile poiché inquinano l'ambiente e depositano nell'apparecchio e nella canna fumaria residui di combustione che potrebbero provocare incendi di camino:

Legno trattato, come legno verniciato, impregnato, multistrato, compensato e di demolizione.
Materia plastica, carta e rifiuti domestici.

Legna

Usare preferibilmente legna dura di latifogli come la quercia, il faggio, la betulla e alberi da frutto. Questi tipi di legna bruciano lentamente a fiamma moderata. La legna di conifere contiene più resina, si consuma velocemente e produce scintille.
Usare legname essiccato con un tasso di umidità inferiore al 20% che è stato immagazzinato per almeno 2 anni. Il legname con un tasso di umidità del 20% fornisce 4,2 kWh per ogni kg. Il legname a: con un tasso di umidità del 15% fornisce 4,4 kWh per ogni kg. La legna verde ha un tasso di umidità del 60% e fornisce solo 1,6 kWh per ogni kg.
Tagliare la legna nella misura adatta e spaccarla quando è ancora verde. La legna verde si lascia spaccare più facilmente; inoltre, una volta spaccata, si secca rapidamente. Stoccare la legna sotto una tettoia esposta al vento.
Non usare legna umida. La legna umida non produce calore perché l'energia viene utilizzata per

l'evaporazione dell'umidità, un processo che produce anche molto fumo e fuliggine sulla porta e nella canna fumaria. Il vapore acqueo si condensa nell'apparecchio e potrebbe non solo sgocciolare dalle giunture della stufa creando macchie nere sul pavimento, ma anche condensarsi nella canna fumaria formando creosoto. Il creosoto è una sostanza facilmente infiammabile e la causa principale di incendi di camino.

Accensione

È possibile controllare il tiraggio della canna fumaria accendendo una palla di carta da giornale sopra il deflettore. Quando la canna fumaria è fredda, spesso il tiraggio è insufficiente e il fumo potrebbe propagarsi nella stanza. Accendendo la stufa secondo la procedura sottostante, questo problema non si presenterà:

1. Accatastare due strati di ceppi medi, riponendoli perpendicolarmente (incrociati).
2. Riporre sopra i ceppi due strati incrociati di legnetti accendifuoco.
3. Inserire un cubetto accendifuoco tra i legnetti del primo strato e accenderlo secondo le istruzioni sulla relativa confezione.

1. Chiudere la porta della stufa e aprire sia la presa dell'aria primaria che quella secondaria; si veda la figura seguente.
2. Far avviare bene il fuoco iniziale fino a quando sarà diventato un letto di brace ardente.

Successivamente si può caricare altro combustibile e regolare il funzionamento della stufa; si veda il paragrafo "Funzionamento a legna".

o o o Aria primaria aperta (fase di accensione)
o o Aria secondaria aperta (pulizia del vetro)
o Aria per postcombustione aperta

B:

o o Aria secondaria aperta (pulizia del vetro)
o Aria per postcombustione aperta

A:

o Aria per postcombustione aperta (per una combustione ottimale non chiuderla mai completamente)

Quantità massima di legna

Per poter continuare a funzionare alla potenza non nominale, è necessario aggiungere legna ogni 45 minuti. Se si riduce la quantità di legna aggiunta ogni

volta, sarà necessario riempire con maggiore frequenza. Tutte le stufe sono progettate per funzionare con una determinata quantità massima di legna. Se si utilizza una quantità maggiore, anche l'emissione di calore sarà maggiore. Attenzione: se stufa viene sovraccaricata, alcune sue parti potrebbero subire danni.

Quantità di combustibile ammessa per legna con tasso di umidità del 15%:

il modello Sense 4,9 kW può essere riempito al massimo con 1 kg di legna per 45 minuti.
il modello Sense 7kW può essere riempito al massimo con 1,5 kg di legna per 45 minuti.
il modello Sense 9kW può essere riempito al massimo con 1,9 kg di legna per 45 minuti.

Riempire la camera di combustione al massimo per un terzo della sua capacità: non mettere mai legna sopra le prese d'aria secondarie.

Il modello Sense 300/400 ha una linea di indicazione sulla parete posteriore. Il livello di riempimento deve rimanere sotto la linea di indicazione. Per lo schema di cablaggio completo si veda la figura seguente.

Funzionamento a legna

Dopo aver seguito le istruzioni per l'accensione:

1. Aprire lentamente la porta della stufa.
2. Distribuire il letto di brace in modo uniforme sulla piastra di combustione.
3. Accatastare alcuni ceppi di legna sul letto di brace.

Accatastamento disunito

In caso di accatastamento disunito, la legna si consuma più rapidamente a causa della buona ossigenazione. Adottare questo sistema quando la stufa deve rimanere accesa per poco tempo.

Accatastamento compatto

In caso di accatastamento compatto, la legna si consuma più lentamente perché l'ossigeno arriva soltanto ai ceppi esterni. Adottare questo sistema quando la stufa deve rimanere accesa per lungo tempo.

1. Chiudere la porta della stufa.
2. Chiudere la presa dell'aria primaria e lasciare aperta quella dell'aria secondaria.

Ricaricare la stufa per al massimo un terzo della capacità.

Regolazione dell'aria di combustione

L'apparecchio è dotato di diversi dispositivi per la regolazione dell'aria; si veda la figura seguente.

L'apparecchio è dotato di una sola presa d'aria che regola sia l'aria primaria sia l'aria secondaria. Se la presa d'aria è completamente sollevata circola sia l'aria primaria sia l'aria secondaria. Nella misura in cui la presa d'aria viene abbassata si chiude l'aria primaria, quindi anche l'aria secondaria. Quando la presa d'aria è completamente chiusa rimane una piccola apertura per assicurare la postcombustione sotto il tagliafiamma.

09-20021-019

L'aria primaria regola l'apporto d'aria sotto la griglia (1).

L'aria secondaria regola l'apporto d'aria per il vetro (sistema di pulizia air-wash) (2).

La parete posteriore è provvista di aperture di ventilazione fisse (3) sotto il tagliafiamma per l'immissione dell'aria di post-combustione.

Consigli

Non tenere aperta la porta della stufa quando questa è accesa.

Di tanto in tanto la stufa deve funzionare a regime massimo.

In caso di prolungato funzionamento a basso P regime, si possono formare depositi di catrame e creosoto. Catrame e creosoto sono sostanze altamente infiammabili. Un eccessivo deposito di queste sostanze può causare l'incendio della canna fumaria quando la temperatura dei fumi sale eccessivamente in poco tempo. Un saltuario funzionamento a regime massimo fa sì che gli eventuali depositi di catrame e creosoto vengano eliminati. Inoltre, il funzionamento a basso regime può provocare il deposito di catrame sul vetro e sulla porta della stufa. Quindi, nella mezza stagione è preferibile far funzionare la stufa a regime alto per un paio di ore e non continuamente a regime basso.

Regolare l'apporto d'aria mediante la presa d'aria.

La presa dell'aria non alimenta soltanto il fuoco ma crea anche ventilazione sul vetro prevenendo così il deposito di sporco.

Aprire temporaneamente la presa dell'aria primaria quando l'apporto d'aria secondaria è insufficiente o la fiamma è troppo bassa.

È meglio aggiungere regolarmente piccole quantità di legna e non caricare troppo la stufa.

Estinguere il fuoco

Non aggiungere altro combustibile e aspettare che la stufa si spenga. Quando la fiamma viene smorzata 3. riducendo l'apporto di aria, si liberano delle sostanze tossiche. Pertanto, è preferibile che il fuoco si spenga lentamente. Aspettare che il fuoco sia completamente spento e chiudere tutte le prese dell'aria di combustione.

Rimozione della cenere

La combustione di legna produce quantità limitate di cenere. Il letto di cenere costituisce un buon isolante e facilita la combustione. Si consiglia pertanto di mantenere sempre uno strato sottile di cenere sul fondo.

Tuttavia, l'apporto di aria attraverso la piastra di combustione non deve essere ostacolato e la cenere non si deve accumulare dietro le piastre interne. Pertanto la cenere deve essere eliminata periodicamente.

1. Aprire la porta della stufa.

2. Rimuovere la cenere in eccesso facendola cadere nel cassetto raccoglicenere attraverso la griglia scuoticenere utilizzando l'apposita paletta.

3. Rimuovere il cassetto raccoglicenere con il quanto e in dotazione e svuotarlo.

4. Riposizionare il cassetto raccoglicenere e chiudere la porta dell'apparecchio.

Foschia e nebbia

Foschia e nebbia possono ostacolare l'evacuazione dei fumi di combustione attraverso la canna fumaria. L'eventuale ritorno dei fumi provoca cattivi odori. Quindi, in caso di foschia e nebbia, è meglio non accendere l'apparecchio.

Eventuali problemi

Consultare l'allegato "Schema diagnostico" per risolvere eventuali problemi relativi al funzionamento dell'apparecchio.

Manutenzione

Seguire le istruzioni per la manutenzione per mantenere a livelli ottimali l'efficienza dell'apparecchio.

Canna fumaria

In molti Paesi vige l'obbligo di manutenzione e controllo della canna fumaria.

All'inizio della stagione invernale: far pulire la canna fumaria da un tecnico specializzato.

Durante la stagione invernale e dopo un lungo periodo di inutilizzo: far controllare che nella canri fumaria non sia presente fuliggine.

▶ Terminata la stagione invernale: chiudere la fumaria con carta di giornale appallottolata.

Pulizia e manutenzione periodica

Non pulire la stufa quando è ancora calda.

Pulire la superficie esterna dell'apparecchio con un panno asciutto senza pilucchi.

La pulizia della parte interna dell'apparecchio può essere effettuata alla fine della stagione invernale:

Rimuovere eventualmente le piastre refrattarie. Si 4 veda il capitolo "Installazione" per la rimozione e riposizionamento delle piastre interne.

▶ Pulire eventualmente le prese dell'aria.

Sfilare eventualmente il tagliafiamma dalla parte superiore dell'apparecchio e pulirlo.

Controllo delle piastre refrattarie interne

Le piastre interne ignifughe sono parti consumabili soggette a usura. Le piastre interne in vermiculite sono vulnerabili. Non urtare le piastre interne con ceppi di legna. Controllare a intervalli regolari lo stato delle piastre interne e sostituirle se necessario.

Si veda il capitolo "Installazione" per la rimozione e il riposizionamento delle piastre interne.

È possibile che con il tempo le piastre interne isolanti in vermiculite o chamotte presentino delle fessure capillari che, comunque, non pregiudicano la loro funzionalità.

Le piastre interne in ghisa durano di più quando la cenere accumulatasi dietro le piastre viene rimossa a intervalli regolari. La presenza di cenere dietro la piastra in ghisa ostacola la cessione del calore, provocando così la deformazione o la rottura della piastra stessa.

Non usare la stufa senza le piastre refrattarie.

Pulizia del vetro

Un vetro pulito attira meno sporco. Seguire la seguente procedura:

1. Rimuovere la polvere e la fuliggine con un panno asciutto.

2. Pulire il vetro con un detergente vetri per stufe.

a. Applicare il detergente per vetri su una spugnetta, passare il prodotto su tutta la superficie del vetro e lasciar riposare per un po'.

b. Rimuovere lo sporco con un panno umido o con carta da cucina.

1. Pulire il vetro un'altra volta con un normale detergente per vetri.

2. Asciugare il vetro con un panno asciutto o con carta da cucina.

Per la pulizia del vetro non usare prodotti abrasivi o aggressivi.

Usare guanti di plastica per proteggere le mani.

Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

Assicurarsi che il detergente per vetri non sgoccioli fra il vetro e lo sportello in ghisa.

durante l'impiego dell'apparecchio. Quando l'apparecchio si è raffreddato, lo smalto ritrova la sua tonalità originaria.

Se le superfici smaltate raggiungono temperature molto elevate, possono formarsi fessure capillari. Si tratta di un fenomeno normale che non pregiudica la funzionalità dell'apparecchio.

Manutenzione della stufa smaltata

Non pulire la stufa quando è ancora calda. La superficie smaltata deve essere pulita preferibilmente con sapone di marsiglia neutro e acqua tiepida. Usare poca acqua, asciugare bene la superficie per evitare la formazione di ruggine. Non usare mai lana di acciaio altri prodotti abrasivi. Non posare bollitori d'acqua direttamente sulla stufa smaltata; usare un sottopentole e evitare danneggiamenti.

Ingrassaggio

Nonostante la ghisa abbia proprietà autolubrificanti, le Controllare che non vi siano spifferi d'aria e parti mobili devono essere ingrassate di tanto in tanto.chiudere le eventuali fessure con mastice per alte temperature.

Ingrassare le parti mobili (i sistemi di guida, le cerniere, la chiusura dello sportello e le prese dell'aria) con grasso per alte temperature disponibile in ferramenta.

iControllo guarnizione

Controllare che la guarnizione della porta garantisca una buona tenuta. La guarnizione si consuma e deve essere sostituita a intervalli regolari.

Riparare i danni alla vernice

È possibile rimediare ai piccoli danni alla vernice per mezzo di una bombola spray di vernice resistente ad alte temperature, disponibile presso il Suo fornitore. ne

Riparare la superficie smaltata

Smaltare è un processo artigianale che può dare 1. origine a leggere differenze cromatiche e a piccoli danni all'apparecchio. Gli apparecchi sono sottoposti in fabbrica ad un controllo visivo: l'addetto al controllo esamina la superficie per 10 secondi dalla distanza gli 1 metro.

Eventuali imperfezioni che non risultano evidenti alla vista vengono approvate. Mediante la speciale vernice resistente ad alte temperature in dotazione, è possibile provvedere alla riparazione di piccoli danni (causati dal trasporto).

Applicare la vernice in strati sottili e lasciare asciugare porta. bene prima di usare l'apparecchio.

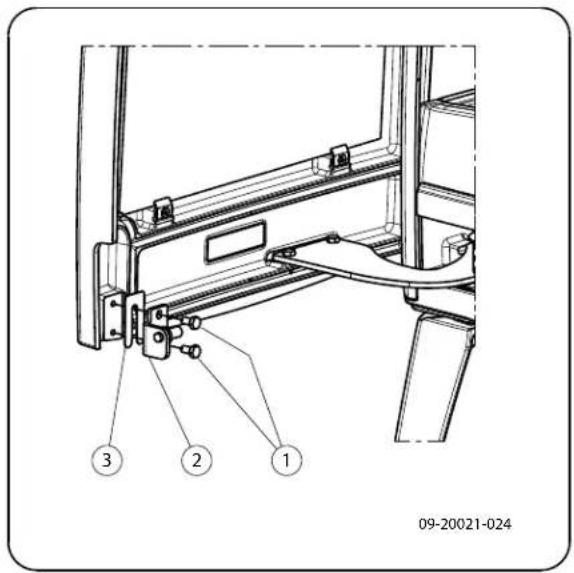

Regolare la chiusura della porta

a controllare che la porta si chiuda bene. Se necessario, è possibile regolare la chiusura della porta per renderla più o meno fluida modificando la distanza della testa dalla porta. Seguire la seguente procedura:

1. Aprire la porta. La testa (2) è ora visibile e accessibile, si veda la figura seguente.

2. Svitare le due viti (1) con le quali è fissata la testa.

3! Rimuovendo una piastrina di compensazione (3) dietro la testa (2) la posta si chiude in maniera meno fluida. Se i movimenti della porta sono troppo rigidi, aggiungere una piastrina di è compensazione dietro la testa.

1. Riavvitare le due viti della testa e chiudere la are porta.

Alcune tonalità di smalto sono sensibili al cambiamento di temperatura e possono alterarsi

09-20021-024 ① ② ③

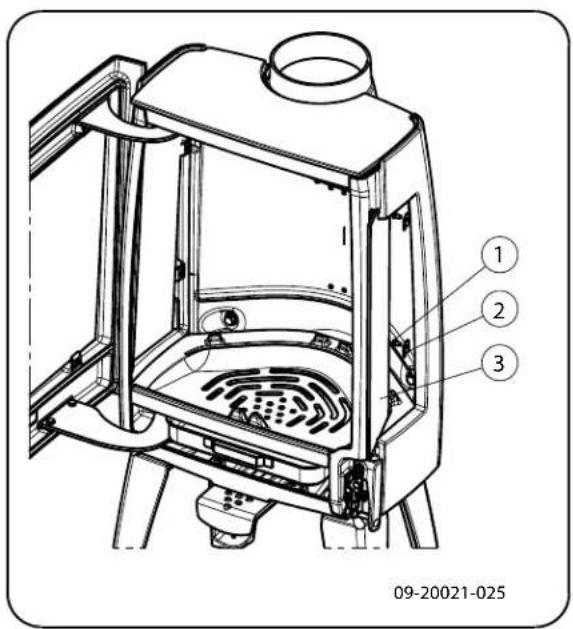

Sostituire il vetro

Qualora il vetro dello sportello sia rotto o crepato, non usare l'apparecchio fino a quando il vetro non sarà sostituito.

Per sostituire il vetro laterale devono essere prima rimossi tutti i pannelli interni e il deflettore. Il deflettore è fissato con un dado M8 nella parte superiore centrale dell'apparecchio. Seguire la seguente procedura:

1. Svitare i due ganci con i componenti (1) e (2) e rimuovere il vetro (3), si veda la figura seguente.
2. Controllare la chiusura ermetica del vetro e applicare eventualmente una nuova guarnizione.
3. Installare il nuovo vetro nella scanalatura e serrare i ganci.

09-20021-025

Parti di ricambio Sense

09-20021-013 08 11 05 03 06 12 09 07 10 04 02 01 ore

Sense 100/103/200/203

Pos. N. articolo Descrizione Quantità

01 03.66544.002 piastra di combustione 1
02 03.77429.002 paracenere 1 posteriore destro
03 03.77428.000 paracenere 1 posteriore sinistro
04 03.77425.002 paracenere destro 1

05 03.77424.002 paracenere sinistro 1
06 03.77423.002 paracenere 1
07 03.77523.000 piastra interna lato 1 posteriore destro
08 03.77522.000 piastra interna lato 1
posteriore sinistro
09 03.76181.000 tagliafiamma piastra 1 interna
10 03.77525.000 piastra interna lato 1 destro
11 03.77524.002 piastra interna lato 1 sinistro
12 03.05216.000 cassetto 1
raccoglicenere

Sense 300/303/400/403

Pos. N. articolo Descrizione Quantità

01	03.66549.002	piastra di combustione	1
02	03.77444.002	paracenere posteriore destro	1
03	03.77443.000	paracenere posteriore sinistro	1
04	03.77442.002	paracenere destro 1
05	03.77441.002	paracenere sinistro 1
06	03.77440.002	paracenere 1
07	03.77548.000	piastra interna lato posteriore destro	1
08	03.77547.000	piastra interna lato posteriore sinistro	1
09	03.76188.000	tagliafiamma piastra interna	1
10	03.77550.000	piastra interna lato destro	1
11	03.77549.002	piastra interna lato sinistro	1
12	03.05216.000	cassetto raccoglicenere	1

Allegato 1: Dati tecnici

Modello	Sense100/103/200/203	Sense100/103/200/203	Sense300/303/400/403
Potenza nominale 4,9 kW 7,0	kW 9,0 kW
Collegamento canna fumaria (diametro)	150 mm 150 mm 150 mm
Peso 105 kg - 125 kg 105 kg	- 125 kg 150 kg - 180 kg
Combustibile consigliato Legna	Legna Legna
Caratteristica combustibile, lunghezza max.	33 cm 33 cm 40 cm
Portata massima dei fumi di combustione	4,5 g/s	5,1 g/s 7,3 g/s
Temperatura dei fumi rilevata nella sezione di misura	247 °C	274 °C	274 °C
Temperatura rilevata all'uscita dell'apparecchio	317 °C	351 °C	352 °C
Tiraggio minimo	12 Pa	12 Pa 12 Pa
Emissione di CO (13% _2 )	0,18% 0,07 % 0,08%
Emissione di NOx (13% _2 )	81 mg/Nm ^3	89 mg/Nm ^3	75 mg/Nm ^3
Emissione di CnHm (13% _2 )	173 mg/Nm ^3	76 mg/Nm ^3	69 mg/Nm ^3
Emissione di polveri	27 mg/Nm ^3	25 mg/Nm ^3	19 mg/Nm ^3
Emissione di polveri secondo NS3058-NS3059	2,87 gr/kg	2,87 gr/kg	4,7 gr/kg
Rendimento	79,5% 80 %	80 %

Allegato 2: Dimensioni

Sense 100

470 900 285

3 6 0 Ø1 5 0 7 9 0 Ø1 0 0 3 0 0

Ø1 5 0 3 7 5 1 0 0

09-20021-001

Sense 103

470 900 285

360 Ø150 Ø100 790 Ø100 300

Ø1 5 0 3 7 5 1 0 0

09-20021-002

Sense 200

470 980 365

360 Ø150 Ø100 870 380

Ø1 5 0 3 7 5 1 0 0

09-20021-003

Sense 203

470 980 365

360 Ø150 Ø100 870 Ø100 380

Ø1 5 0 3 7 5 1 0 0

09-20021-004

Sense 300

5 5 5 10 10 29 0

4 2 5 0 1 5 Ø1 Ø1 0 0 8 8 0 3 0

4 4 0 φ1 5 θ 1 5

09-20021-005

09-20021-006

Sense 400

5 5 5 1 1 6 0 4 3 0

4 2 5 10 2 5 Ø1 5 0 Ø1 0 0 Ø1 0 0 4 5 0

4 4 0 Ø1 5 Ø1 5

09-20021-007

09-20021-008

Allegato 3: Distanza da materiali infiammabili

Sense 100/103/200/203 4,9 kW - 7 kW - Distanze minime in mm per versione senza rivestimento ignifugo

1000 750 1000 300 840 * with/without sideglass 650 700 100 530 300 200 /150* 900 750 900 400 100 300 100 750 500 100 100 300 500 09-20021-021

1 Materiale infiammabile

2 Materiale non infiammabile, spessore 100 mm

Attenzione! Per garantire un apporto ottimale di aria di combustione quando non sia presente una presa d'aria esterna, la distanza del manicotto di collegamento per l'aria esterna dal muro non deve essere inferiore a 20 mm. Generalmente il manicotto di collegamento può essere smontato.

Sense 100/103/200/203 4,9 kW - 7 kW - Distanze minime in mn versione con rivestimento ignifugo

1000 20 750 20 1 2 700 630 20 * with/without sideglass 650 475 20 300 200 /150* 900 300 300 900 400 100 750 500 100 100 300 300 100 09-20021-022

1 Materiale infiammabile

2 Materiale non infiammabile, spessore 100 mm

Attenzione! Per garantire un apporto ottimale di aria di combustione quando non sia presente una presa d'aria esterna, la distanza del manicotto di collegamento per l'aria esterna dal muro non deve essere inferiore a 20 mm. Generalmente il manicotto di collegamento può essere smontato.

Sense 300/303/400/403 - 9 kW - Distanze minime in mm per la vers senza rivestimento ignifugo

09-20021-031

Sense 300/303/400/403 - 9 kW - Distanze minime in mm per la rivestimento ignifugo

* with/without sideglass 09-20021-032

Sense - Dimensioni minime della piastra salvapavimenti

B B A 09-20021-030

Dimensioni minime della piastra salvapavimenti

	A (mm)	B (mm)
Din 18891 500 300
Germania 500 300
Finlandia 400 100
Norvegia 300 5

Allegato 4: Schema diagnostico

					Problema
●					La legna non brucia bene
	●				Scalda poco
		●			Ritorno del fumo durante il caricamento
			●		L'apparecchio funziona a regime troppo elevato, non regolabile
				●	Il vetro si sporca
					possibile causa possibile rimedio
●	●	●		●	Tiraggio insufficiente	Quando la canna fumaria è fredda, talvolta iltiraggio non è sufficiente. Seguire le istruzioni per l'accensione nel capitolo "Uso"; aprire una finestra.
●	●	●		●	La legna è troppo bagnata Usare legna	na con un tasso di umidità inferiore al 20%.
●	●	●		●	Ceppi troppo grossi	Usare legnetti accendifuoco. Usare ceppi spaccati, con una circonferenza massima di 30 cm.
●	●	●	●	●	Legna non accatastata correttamente.	Accatastare la legna di modo che l'apporto di aria fra i ceppi sia sufficiente (acccatastamento incrociato, si veda "Accendere con legna").
●	●	●		●	Insufficiente tiraggio della canna fumaria	Controllare che la canna fumaria soddisfi i requisiti: altezza minima 4 metri, diametro giusto, isolata bene, parete interna liscia, poche curve, libera da ostruzioni (nidi d'uccello, cumulidi fuliggine), tenuta stagna (senza fessure).
●	●	●		●	Posizione non idonea della canna fumaria	L'altezza giusta rispetto al colmo del tetto, nessun ostacolo nelle vicinanze.
●	●	●	●	●	Regolazione scorretta delle prese d'aria	Aprire completamente le prese dell'aria.
●	●	●		●	Collegamento scorretto dell'apparecchio alla canna fumaria	Il collegamento deve essere a tenuta stagna.
●	●	●		●	Depressione nel locale dove si trova l'apparecchio	Spegnere tutti i sistemi di aspirazione e ventilazione.
●	●	●		●	Apporto d'aria insufficiente	Provvedere a un buon apporto di aria, eventualmente per mezzo di una presa d'aria esterna.
●	●	●		●	Condizioni meteorologiche sfavorevoli? Inversione (flusso d'aria inverso nella canna fumaria a causa elevate temperature esterne), vento forte	In caso di inversione, è meglio non usare l'apparecchio. Eventualmente installare un antivento sul comignolo.
		●			Corrente d'aria nel locale	Evitare corrente d'aria nel locale; non installare l'apparecchio nelle vicinanze di una porta o di canali d'aerazione.
				●	Le fiamme vengono in contatto con il vetro	Assicurarsi che la legna non sia troppo vicina al vetro. Chiudere ulteriormente la presa dell'aria primaria.
			●		Esce aria dall'apparecchio Controllare	la guarnizione della porta e le giunture dell'apparecchio.

Indice

A

Accatastamento dei ceppi di legna 19....

Accendere 17

Aerazione

regola .1.1....

Aerazione del fuoco 20

Alle intemperie, non accendere l'apparecchio 21

Altezza di caricamento della stufa 19....

Aprire

cassetto raccoglicenere 20

porta .13....

Avvertenza

condizioni assicurative.10......

detergente vetri per stufe 22

incendi di camino.... 16

Avvertimento

aerazione 11

disposizioni 10

incendio della canna fumaria.... 10

materiali infiammabili 10

piastre refrattarie interne.... 16

incendio della canna fumaria 20

C

Calore, insufficiente.... 21, 39

Canna fumaria

altezza 11

collegamento a.... 16

diametro di collegamento 25

manutenzione 21

requisiti 11

Cappello canna fumaria.... 11

Cappello sulla canna fumaria.... 11

Caricamento del combustibile.... 20

ritorno del fumo 39

Cassetto raccoglicenere

aprire 20

Catrame 20

Cerniera

installare 22

Collegamenti a presa d'aria esterna.... 15

Collegamento alla canna fumaria

nella parte posteriore 15

nella parte superiore.... 15

parte posteriore 15

parte superiore.... 15

Collegare

dimensioni 26

Combustibile

adatto 16

aggiungere 19-20

inadatto 16

legna 16

quantità 21

Combustibile adatto 16

Combustibile inadatto.... 16

Componenti amovibili 13

Componenti, amovibili.... 13

Creosoto 20

D

Danni 13

Detergente vetri per stufe.... 21

Dimensioni 26

E

Emissione di polveri 25

Essiccazione della legna.... 16

F

Fessure nell'apparecchio.... 22

Foschia, non accendere l'apparecchio.... 21

Fumi di combustione

temperatura 5, 7, 9, 25

Fumo

al primo utilizzo 16

Fumo di combustione

portata massima 25

Funzionamento.... 18

a regime troppo elevato 39

aggiungere combustibile.... 20

calore insufficiente....21

poco calore.... 39

regolazione insoddisfacente 39

riempire di combustibile.... 18

Fuoco

accensione 17

estinguere 20

Fuoco iniziale.17....

Fuoriuscita di fuoco 20

G

Grasso per ingrassaggio 22

Griglia di ventilazione 11......

Guarnizione dello sportello 22

|

Immagazzinamento della legna 16

Ingrassaggio .22....

Installare dimensioni .26....

L

Legna .16 essiccazione .16 non brucia bene 39 stoccare 16 tipi adatti 16 umida 16

Legna di conifere.... 16

Legna umida 16

Legnetti accendifuoco.... 39

M

Manicotto di collegamento alla canna fumaria 15

Manutenzione canna fumaria.... 21 guarnizione 22. ingrassaggio.... 22 piastre interne ignifughe.... 21 pulizia del vetro.... 21 pulizia dell'apparecchio.... 21 smalto.... 22

Materiale infiammabile distanza da.34......

Misure antincendio distanza da materiale infiammabile...... 34

Montare rivestimento ignifugo.... 14

Muri sicurezza antincendio.... 12

N

Nebbia, non accendere l'apparecchio.... 21

P

Pareti sicurezza antincendio.... 12

Pavimenti portata di carico.... 12 sicurezza antincendio.... 12

Peso 25

Piastre interne vermiculite 14

Piastre interne ignifughe manutenzione....21 rimuovere....13

Piastre interne in ghisa 13

Piastre interne in vermiculite.... 13

Piastre interne, ignifughe rimuovere 13

Piastre refrattarie interne avvertimento .... 16

Porta aprire ....13 chiusura ....22 regolare ....22 testa ....22

Portata di carico del pavimento.... 12

Potenza nominale 21, 25

Presa d'aria esterna.... 15

Presa d'aria primaria 17

Presa d'aria secondaria.... 17

Presa d'aria esterna.... 11 collegamento a.... 16

Prese d'aria 17

Prevenire l'incendio della canna fumaria.... 20

Pulizia della canna fumaria.... 21

R

Regolare l'apporto d'aria.... 20

Regolazione dell'aria di combustione.... 19

Regolazione dell'aria.... 19

Rendimento 5,7,9,25

Rimozione della cenere 20

Rimuovere cenere 20

piastre interne ignifughe..13....

Rimuovere la cenere 20....

Risoluzione problemi.21,.39....

Ritorno del fumo 39

Ritorno di fumo.10....

Rivestimento ignifugo montare 14......

Rivestimento, manutenzione 22

s

Sicurezza antincendio mobili .12..... pareti .12..... pavimento .12....

Smalto manutenzione .22......

Sostituire vetro 23

Spifferi d'aria 22

Sportello guarnizione 22

T

Tappeto 12

Temperatura.25....

Testa piastrina di compensazione.... 22

Tiraggio 25

v

Ventilazione 11 collegare la presa d'aria esterna 15

Vermiculite ignifuga .... 14

Vernice 16

Vetri pulizia ....21 sporco ....39

Vetro crepato ....23 danneggiato ....23 pulizia ....21 sostituire ....23 sporco ....39

Innhold

Innledning 3

Ytelseserklæring ..4....

Ytelseserklæring 6
