MANUALE UTENTE DCPA80BC Seitron

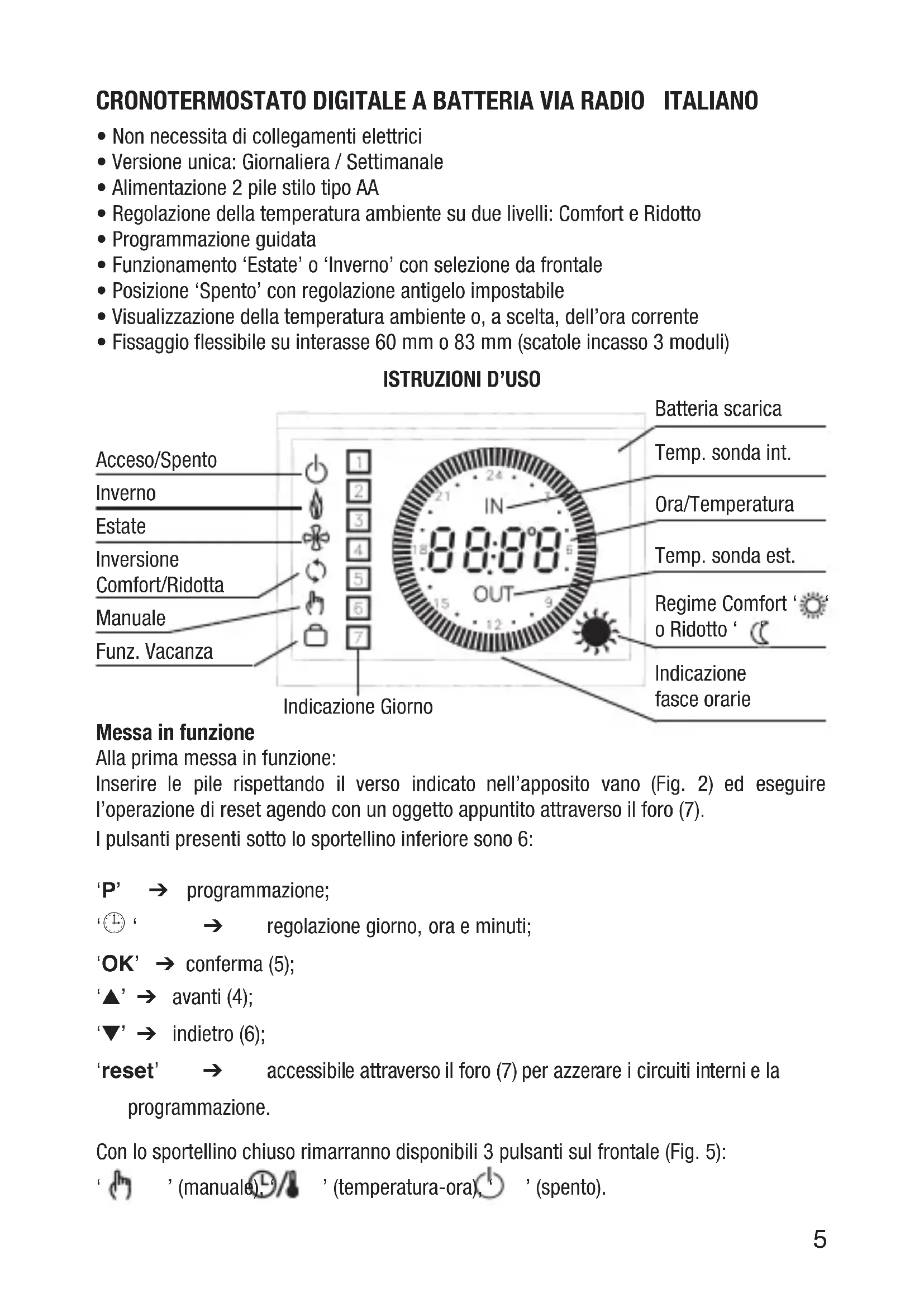

CRONOTERMOSTATO DIGITALE A BATTERIA VIA RADIO ITALIANO

Non necessita di collegamenti elettrici
- Versione unica: Giornaliera / Settimanale
- Alimentazione 2 pile stilo tipo AA
- Regolazione della temperatura ambiente su due livelli: Comfort e Ridotto
- Programmazione guidata
- Funzionamento 'Estate' o Inverno' con selezione da frontale
- Posizione 'Spento' con regolazione antigelo impostabile
- Visualizzazione della temperature ambiente o, a scelta, dell'ora corrente
- Fissaggio flessibile su interasse 60mm o 83mm (scatole incasso 3 moduli)

ISTRUZIONI D'USO

Messa in funzione

Alla prima messa in funzione:

Inserire le pile rispetto il verso indicate nell'apposto vano (Fig. 2) ed eseguire l'operazione di reset agenda con un oggetto appuntitoattraverso il foro (7).

I pulsanti presenti sotto lo sportellino inferiore sono 6:

P^ programmazione;

regolazione giorno, ora e minuti;

OK' conferma (5);

^ avanti (4);

^ indietro (6);

'reset' accessibleattraversoilforo(7)perazzerareicircuitiinternie la programmazione.

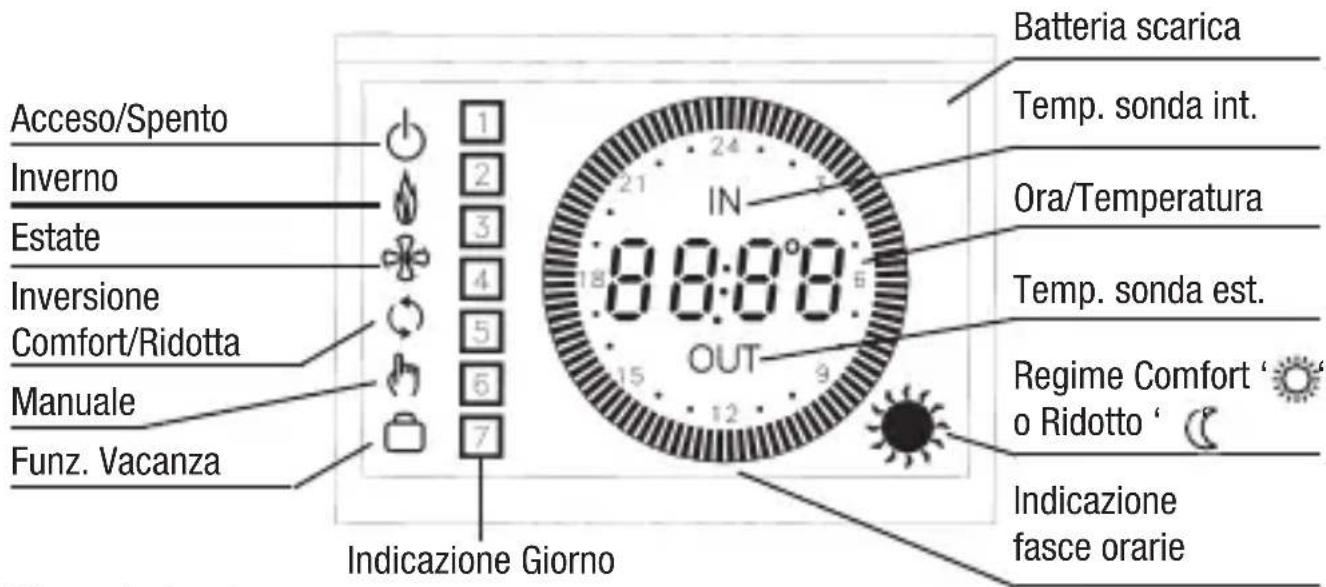

Con lo sportellino chiuso rimarranno disponibili 3 pulsanti sul frontale (Fig. 5):

( manuale), (temperatura-ora), (spento).

Configurazione del sistema radio

Il cronotermostato attiva o disattiva un relè di un'unità ricevente (ricevitore) a distanza tramite un collegamento via radio. Prima di installare il cronotermostato nella posizione desiderata, è necessario controlling che il ricevitore riceva correttamente i loro segnali. Per fare quello il cronotermostato deve essere acceso in modalità 'Test', di seguito descritta. Aprire il cronotermostato rimovendo il coperchio posteriori, utilizzare un piccolo cacciavite e fare leva leggermente tra coperchio e corpo del cronotermostato come indicato in (9) di Fig. 10. In Fig. 11 è visible la disposizione interna dei componenti. Impostare un indirizzo appropriato nel dip-switch (11), l'indirizzo è diviso in due parte "family" (familia) e "device" (dispositivo).

L'indirizzo famiglia deve corrispondere all'indirizzo famiglia impostato nel ricevitore, perché l'indirizzo dispositivo deve corrispondere ad un indirizzo dispositivo in un canale di uscita del ricevitore. è da tenerne in considerazione che diversi termostati usati con lo stesso ricevitore devono essere impostati un diverso indirizzo dispositivo per evitare malfunzionamenti e collisionsi di dati. Vedere la documentazione del ricevitore per maggiori informazioni. Nel caso si usi un ricevitore ad un unico canale, impostare un indirizzo in maniera casuale assicurandosi perché sua diverso da eventuali altri termostati radio installati nelle vicinanze. Accenderere il ricevitore e posizionarlo in vicinanza della sua posizione finale desiderata.

Nel cronotermostato mettere basso il microinterruptore N.1, quello si trovare nel gruppo dei microinterruptori delle funzioni aggintive, nella parte posteriore (8) Fig. 10, quello abilita il funzionamento in modo Test. Assicurarsi che lepile siano state inserte correttamente, non usare pile scariche, usare pile alcaline. Ora il cronotermostato funziona in modalità 'Test' e in quello stato"Thisi esso trasmette continuamente comandi di accensione e spegnimento con una pausa tra luno e l'alto di circa 3 secondi. Nel ricevitore il relle della relativa uscita deve continuamente accendersi e spegnersi agli 3 secondi, lo stato è indicato ancche dal relativo led. Se quello avviene, il cronotermostato comunica correttamente con il ricevitore. Quando si posizione il cronotermostato nella zona desiderata, assicurarsi che i due dispositivi comunichino alla correttamente.

Se il cronotermostatoiene posizionato troppo lontano dal ricevitore, il relè di uscita rimarra sempre acceso o sempre spento, in quello caso si consiglia di trovare una migliorione posizione magari più vicina al ricevitore, ed assicurarsi che non sia in vicinanza di schermi metallici, o di mura in cemento armato che potrebbero indebolire la trasmissione radio.

La potenza del segnale può essere monitorata nel ricevitore, videere la relativa documentazione per maggiori informazioni.

Una volta che la miglior posizione è stata individuata, mettere alto il microinterrottore delle funzioni aggintive N.1 (8) Fig. 10, in modo da disabilitare il modo Test e quando far funzionare il cronotermostato nel modo normale. Notare che nel funzionamento normale lo stato del relè nel ricevitore verra aggiornato agli incità circa 3 minuti, è quando del tutto normale che non si abbia una risposta immediata alla modifica della

temperatura sulle manopole Comforte Ridotta.

Richiudere il coperchio posteriori premendolo sul corpo e procedere con l'installazione.

Installazione

-Aparete.

La base di fissaggio (Fig. 1), cui è l'odore fissata, utilizzando le viti e i tasselli forniti nella confazione, o direttamente sulla parete o su scatole di derivazione da 3 moduli; sulla base verrà poi agganciato il corpo del termostato appoggiandolo dal lato del coperchio posteriore e poi traslando leggermente verso il basso. In agli casi è obbligatorio, al fine di garantire la sicurezza elettrica, fissare il corpo del termostato alla parete tramite le due viti che trovano sede all'interno del vano portapile. Il cronotermostato deve essere posizionato a circa 1,5m. dal pavimento, lontano da fonti di calore, da porte e finestre.

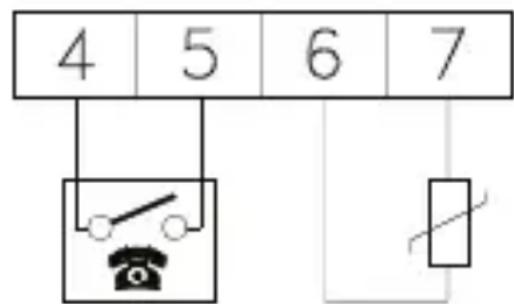

Collegamenti elettrici

Il cronotermostato non necessita di collegamenti elettrici per funzionare poiché è stato progettato per essere un dispositivoenza fili. Sono comunque disponibili dei morsetti evidenzati in (10) di Fig. 10 per il collegamento di un eventuale sonda a distanza e per un'interfaccia Telefonica.

INTERFACCIA TELEFONICA
SONDA A DISTANZA

• 4 e 5 l'interfaccia Telefonica (opzionale) per realizzare il lavoro via Telefono;
• 6 e 7 la sonda a distance (opzionale).

Regolazione Giorno, Ora, Minuti

Per regolare l'orologio (Fig. 7) del cronotermostato eseguire le seguenti operazioni:

1. Aprière lo sportellino che da accesso al vano pile.
2. Premere il pulsante per almeno 2 secondi.
3. Stabilire il giorno con i tasti e .
4. Confermare con il tasting OK
5. Regolare l'ora con i tasti e .
6. Confermare con il tasting 'OK'.
7. Regolare i minuti con i tasti e .
8. Confermare con il tasting OK

Dopo circa 1 minuto di inattività sui pulsanti, il termostato esce automaticamente nella modalità di programmazione.

Impostazione Estate / Inverno

Premendo per almeno 3 secondi il pulsante (indietro) si attiva la funzione Inverno' e compare il symbolo

Premendo>Ince per almeno 3 secondi il pulsante * (avanti),si attiva la funzione 'Estate' e compare il symbolo

Programmazione

L'impostazione del programma di funzionamento avviene tramite i 4 tasti (avanti), (indietro), OK (conferma) e P (programmazione).

Per entrare in programmazione occorre premere per almeno 2 secondi il tasting 'P' finché sul display non lampeggerà una delle seguenti combinazioni di giorni:

a) 1 2 3 4 5 lunedi ... venerdi + 6 7 sabato ... domenica
b) 1 2 3 4 5 6 lunedi . . sabato + 7 domenica
c) 1 2 3 4 5 6 7 lunedi .. domenica
d) (funzione 'vacanza') valigia

e) 1 2 3 4 giovei 5 venerdi 6 sabato domenica

premere ‘▲’ (avanti) e ‘▼’ (indietro) per cancellarla, ‘OK’ per confermarla o ancora ‘P’ per lasciarla inalterata.

Premendo solo il tasting 'P' si esce alla fase di programmazione.

Dopo aver confermato con il tasto 'OK' la combinazione di giorni prescelta, lampeggerà una combinazione di fasce orarie.

Tramite i 4 tasti '▲' (avanti), '▼' (indietro), 'OK' (conferma) e 'P' (programmazione), si possono scegliere le seguenti combinazioni di fasce orarie (da un minimo di 1, ad un massimo di 4 al giorno):

a) 1 fascia oraria: 06:00 .... 23:00
b) 2 fasse orarie: 06:00 .... 08:00

17:00 .... 23:00

c) 3 fasse orarie: 06:00 ....... 08:00
11:00 .... 13:00
17:00 .... 23:00
d) 4 fasce orarie: 06:00 .... 08:00
11:00 .... 13:00
17:00 .... 19:00
21:00 .... 23:00

Dopo aver CONFermato con il tasto OK' la fascia prescelta, se si desidera si potra modificare, con i tasti (avanti), (indietro) e OK' (conferma), gli orari di inizio e di fine delle varie fasce orarie con un passo minimo di 15 minuti.

In Fig. 7 è rappresentata un'esempio di programmazione delle fascie orarie:

• Segmenti accesi sul display: regolazione temperatura di comfort.
• Segmenti spenti sul display: regolazione temperatura di riduzione.

Se si desidera che il cronotermostato regoli, in una determinata fascia oraria secondo la temperature ambiente di comfort, sare necessario impostare il dispositivo con tutti i segmenti accesi in quella fascia oraria (la temperature di riferimento è quella impostata sulla manopola di comfort ' (sole). Al contrario nelle fasce orarie in cui i segmenti sono spenti, il cronotermostato regolerà secondo la temperature ambiente di riduzione (la temperature di riferimento è quella impostata sulla manopola di riduzione, ' (luna). Dop o aver stabilito la prima combinazione di giorni e fasce orarie si passera alla eventuale successiva combinazione.

Impostazione della temperatura

Per impostare la temperature di comfort, agire sulla manopola contraddistinta dal simbolo ' (sole), Fig. 4; perché per impostare la temperature di riduzione, agire sulla manopola contraddistinta dal simbolo ' (luna), Fig. 3.

Programma Vacanze

Se viene selezionata la combinazione 'vacanze', lampeggia il symbolo ' (valigia): premendo OK' (conferma) sul display si potra impostare con i tasti (avanti), (indietro) il numero di ore (h. 00..95).

Raggiunto il numero massimo di ore il display passera automaticamente alla visualizzazione in giorni (d. 04..99). Durante tale periodo il riscaldamento restera quindi inattivo (funzionera solo l'antigelo).

Quando il programma antigelo viene attivato, l'ora o il giorno in corso sono inclusi nel conteggio.

In quello caso (ma solo in modo riscaldamento) compare la temperatura di antigelo, che è eventualmente impostabile tramite i tasti '▲' (avanti) e '▼' (indietro).

Funzionamento manuale

Con il tasting manuale (1), il termostato può essere forzato a funzionare in maniera indipendente dal programma impostato. Premendo una prima volta, si attiva un manuale temporaneo (o 'override'), che regola l'ambiente alla temperatura opposta a quella attualmente stabilita dal programma, fino al successivo intervento da programma: vienecisione anticipato l'intervento successivo, al raggiungimento del quale tornerà il normale funzionamento programmatico; si accenderanno i symboli ‘ (manuale) e ‘ (override) restando visibili le fasce programmate. In questa modalità viene comunque visualizzata la temperatura ambiente. Premendo ancora il tasting manuale, si forza il funzionamento in manuale stabile alla temperatura di Comfort o, premendoCTLil tasto manuale, alla temperatura ridotta; si accenderanno i symboli ‘ (manuale) e il symbolo ‘ (sole) e ‘ (luna). Anche in questa modalità viene comunque visualizzata la temperatura ambiente. Per ritornare al normale funzionamento programmatico, basterà premere nuovamente il tasting manuale.

Indicazione Ora / Temperatura

Premendo il tasting ⑨ / 4 (3) si cui visualizzare sul display l'ora attuale; qualora sia montato anche un sensore esterno, premendo più volte si selezioneanche la visualizzazione della temperatura interna (sul display compare IN') o esterna (sul display compare OUT').

Nel caso in cui il sensore esterno non sia montato, la regolazione viene eseguita rispetto al sensore interno. Se, al contrario, è collegato un sensore esterno, il sensore rispetto al quale viene effettuata la regolazione viene deciso alla posizione del relativo microinterrottatoreippo sul retro.

Accensione / Spegnimento

Il cronotermostato può essere 'spento' premendo il tasting 品 (2) che (solo in modo riscaldamento) forza il funzionamento ad una temperatura regolabile tra -5^ e 25^ con i tasting (avanti) e (indietro).

Funzioni aggintive

La selezione di 4 microinterruttori posteriori (8) in Fig. 10 permette una ulteriore elasticità di funzionamento del cronotermostato. Il cronotermostato viene fornito con i microinterruttori nella segunte configurazione:

1. Funzionamento normale. Funzionamento in modalità test.
2. Ottimizzazione attivata. Ottimizzazione disattivata.
3. Reg. tempo-proporz. attivata. Reg. tempo-proporz. disattivata.
4. Regolazione su sonda esterna. Regolazione su sonda interna.

1. Modalità 'Test'

Mettendo questo microinterrotture in posizione 'basso' si attiva il funzionamento nella modalità 'Test', in cui il cronotermostato invia continuamente dei comandi via radio di accensione/spegnimento agli 3 secondi. Ciò ha lo scopo di testare la communicatesione con il ricevitore. Una volta eseguita la configurazione e le prove, riposizionare il microinterrotture in posizione 'alto'.

2. Ottimizzazione

La funzione di ottimizzazione consiste nella possibilità di attivare il riscaldamento in anticipo rispetto all'orario programmato, in modo da ottenere all'orario programmatico la temperature impostata. In sostanza il cronotermostato calcola il tempo necessario all'ambiente per raggiungere la temperature desiderata e, di consegenza, anticipa l'accensione programmatica del tempo adeguato a raggiungere lo scopo.

L'ottimizzazione è ottenibile spostando un microinterrottore posto sul retro: l'anticipo viene calculato in base al grado medio delle ultime 24 ore con un massimo di 60 minuti di anticipo.

3. Proporzionale

Attivando quello microinterrottore poso sul retro si passa dal funzionamento standard del termostato (on-off con differenziale asimmetrico di 0.2^ ) ad un funzionamento tempo proportionale con banda e tempi di intervento prestabiliti per il settore civile.

4. Selezione Sonda interna - Sonda a distanza

La commutazione del relativo microinterrottore posito sul retro del termostato consente di selezionare come sensore di riferimento per la regolazione quello interno o quello a distanza.

Accessor disposibili

I seguenti accessori sono disponibili opzionalmente (Fig. 8):

• Comando Telefonico a distanza;
• Sonda a distanza.

Mediating un'interfaccia da collegare alla linea Telefonica sare possibile pilotare un contatto (che cui sono又能 essere usato come lavoro a distanza) per forzare l'attivazione del termostato sempre in Comfort, qualsiasi sa lo stato attuale, nel quale ritornera una volta disattivato il lavoro.

Sul display lampeggia il symbolo (manuale).

Sostituzione batterie

Quando sul display compare il symbolo ' 一 _ 0 ^ , le batterie sono in pro:cinto di esauriri.

Per la sostituzione procedere come segue:

1. Aprire lo sportellino che da accesso al vano pile.

2. Estrarre le pile eventualmente facendo leva con un utensile.

3. Inserire le nuove pile, che devono essere del tipo 1.5V tipo AA alcaline entro 2 minuti alla rimozione; trascorso tale tempo verificare e/o riprogrammare il cronotermostato.

4. Se il cronotermostato sembra non funzionare bene eseguire un reset tramite il pulsante (7), in quello caso tutti i dati impostati verranno persi.

Caratteristiche tecniche

Alimentazione: 2 × 1.5V = (tippo AA)alcaline

Autonomia: ~1 anno

Campo di regolazione:

Comfort: 10^ C .. 30^ C

Ridotta: 10^ C 30^ C

Frequenza di rilevamento

temperatura: Ogni 3 min. circa

Differenziale: 0.2^ (asimm.: es. 20.0^ off

19.8°C on per risc. 20.0°C off 20.2°C on per raff.)

Tipodi sensore:NTC 100k ohm @ 25^

Precisione: ± 1^

Risoluzione: Lettura: 0.1^

Impostazione: 0.2^ C

Potenza in uscita (ERP): 10dBm max.

Modulazione: AM (ASK)

Tipo antenna: internal

Max. distanza dal ricevitore: >300m in campo libero.

>50m .all'interno di edifici

(dipendente dall'edificio e dall'ambiente).

Grado di protezione: IP 30

Temp. di funzionamento: 0^ C 40^ C

Temp. di stoccaggio: -10°C .. +50°C

Limiti di umidità: 20% ... 80% RH (non condensante)

Conenitore:

Materiale: ABS V0 autoestinguente

Colore calotta: Bianco segnale (RAL 9003)

Colore base: Grigio antracite (RAL 7016)

Peso \~227 gr.

Dimensioni massime: 133× 87× 32mm (L× A× P)

Conforme alle direttive: EEC 89/336, 73/23, 93/68, 99/05

ATTENZIONE

1 Nel determinare la posizione di installazione assicurarsi che i segnali radio trasmessi siano correttamente ricevuti dall'unità ricevente.
2 Affinché la regolazione della temperatura ambiente avvenga correttamente, installare il termostato lontano da sorgenti di calore, correnti d'aria, e mura particolarmente frede (ponti termici). Quando viene usato il sensore remoto queste note sono da applicarsi alla posizione dello stesso.
3 La connessione con un sensore remoto deve essere effettuata usingo fili con sezione di almeno 1,5 mm e non più lunghi di 3 metri. Non usare la stessa canalizzazione per segnale del sensore e tensione di rete.
4 L'installazione ed il collegamento elettrico del disposativo devono essere eseguiti da personale qualificato ed in conformità alle leggi vigenti.
5 Prima di effettuare qualiasi collegamento accertarsi che la rete elettrica sia scollegata.

Nell'ottica di un continu sviluppo dei propri prodotti, il costruttore si riserva il diritto di apportare modifiche a dati tecnici e prestazioni nella preavviso. Il consumatore è garantito contro i difetti di conformità del prodotto secondo la Direttiva Europea 1999/44/€ nonché il documento sulla politica di garanzia del costruttore. Su richiesta è disponibile presso il venditore il testo completo della garanzia.
