MANUALE UTENTE TAD02B Seitron

DESCRIZIONE DEI COMANDI

LEGENDA:

A Tasto multifunzione

Normale funzionamento

- Se premuto una volta visualizza la temperatura di set-point impostata.

- Se premuto ripetutamente modifica le temperature di set-point (decrementando il valore).

In configurazione

- Scorre tra i parametri utente.

- In fase di modifica, decrementa il valore del parametro selezionato.

B Tasto multifunzione'

Normale funzionamento

- Se premuto una volta visualizza la temperatura di set-point impostata.

- Se premuto ripetutamente modifica le temperature di set-point (incrementando il valore).

In configurazione

- Scorre tra i parametri utente.

- In fase di modifica, incrementa il valore del parametro selezionato.

C Tasto multifunzione

Normale funzionamento

- Imposta la modalità di regolazione: Comfort - > Riduzione.

- Se premuto per 10 secondi, accede ai parametri utente.

In configurazione

- Entra in modifica del parametro selezionato.

- Esce dalla modifica del parametro selezionato.

D Tasto multifunzione'

Normale funzionamento

- Spegne il termostato attivando la modalità antigelo se attivata (solo in modalità Riscaldamento).

In configurazione

- Premuto una volta, esce dalla modifica del parametro selezionato. Se premuto 2 volte esce dalla programmazione dei parametri utente.

INDICAZIONI DISPLAY

Di seguito viene indicato il significato dei simboli che possono apparire a display:

	Indicazione dello stato di carica delle batterie.
	Batterie scariche; sostituire le batterie.
	Regolazione della temperatura in modalità di Comfort.
	Regolazione della temperatura in modalità di Riduzione.
	Termostato spento, modalità OFF.
	Modalità antigelo attivo, il termostato regola alla temperatura di antigelo.
	Uscita accesa in modalità riscaldamento.
	Uscita accesa in modalità raffrescamento.
	Il termostato è in stato di configurazione / Il termostato visualizza la temperatura di set-point.
	Il termostato visualizza la temperatura ambiente rilevata dal sensore interno.
	Il termostato visualizza la temperatura ambiente rilevata dalla sonda remota.
	La freccia '←lampeggiante, indica che la visualizzazione della temperatura è spostata sulla sonda interna, pur rimanendo il parametro impostato sulla sonda remota.

GENERALITA'

Questo dispositivo è un termostato digitale a batterie per il controllo della temperatura ambiente con la possibilità di scegliere tra varie modalità di regolazione e relative temperature di setpoint: Comfort, Riduzione, Off/Antigelo.

Il dispositivo può essere impiegato sia in impianti di riscaldamento che raffrescamento.

Il termostato è dotato di un ampio display retroilluminato per la visualizzazione di tutte le indicazioni funzionali e della temperatura ambiente rilevata.

La rilevazione della temperatura ambiente può essere effettuata dal sensore interno oppure da una sonda remota (opzionale). Inoltre il dispositivo offre la possibilità di impostare il valore della temperatura di Antigelo e la regolazione dell'Offset sul sensore interno e sulla sonda remota.

MESSA IN FUNZIONE

Alla prima messa in funzione:

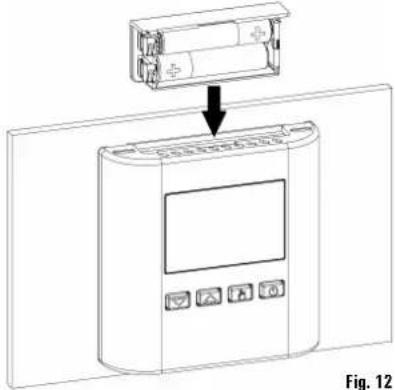

- Inserire le pile rispettando le polarità indicate nell'apposito vano (vedi paragrafo 'INSERIMENTO/SOSTITUZIONE BATTERIE').

- Impostare la modalità di funzionamento del cronotermostato (parametro utente 'H_C'): Riscaldamento (impostato in fabbrica) o Raffrescamento.

Impostazione modalità di regolazione

Le modalità per regolare la temperatura ambiente sono 2 e possono essere scelte mediante la pressione del tasto

Comfort: il termostato regola la temperatura ambiente secondo la modalità di comfort, di solito è la temperatura desiderata durante le ore diurne.

Riduzione: il termostato regola la temperatura ambiente secondo la modalità di riduzione, di solito è la temperatura desiderata durante le ore notturne.

Regolazione temperatura di Comfort e Riduzione

Durante il normale funzionamento il display visualizza la temperatura ambiente rilevata e l'icona relativa alla modalità di regolazione impostata.

Per visualizzare la relativa temperatura di set-point impostata premere una volta uno dei tasti ' △ ' o ' ▽': il display visualizza la temperatura di set-point e l'icona ' !' (a indicare che si sta visualizzando la temperatura di set-point).

L'icona ' ! ' si accende assieme all'icona ' * * lampeggiante, a indicare che il display sta visualizzando la temperatura di set-point 'Comfort' oppure si può accendere assieme all'icona ' * lampeggiante, a indicare che il display sta visualizzando la temperatura di set-point 'Riduzione'.

Premendo i tasti '△' e '▽' si modifica la temperatura di set-point visualizzata.

Premendo il tasto '〈〉' mentre il display sta visualizzando la temperatura di set-point 'Comfort', il display passa a visualizzare il set-point 'Riduzione'.

Viceversa se il display stava visualizzando il set-point 'Riduzione', premendo il tasto ' il display passa a visualizzare il set-point 'Comfort'.

Premendo il tasto ' 🚫' oppure dopo alcuni secondi di inattività, il display ritorna a visualizzare la temperatura ambiente rilevata.

Nota: Normalmente, per avere una riduzione notturna, la temperatura di riduzione dovrà avere un valore inferiore a quella di comfort.

Visualizzazione temperatura

Durante il normale funzionamento il display visualizza la temperatura ambiente rilevata dal sensore interno, contraddistinta dall'icona ' 🔒', oppure la temperatura ambiente rilevata dalla sonda remota (se collegata) contraddistinta dall'icona ' 🔒'

Le temperature rilevate vengono visualizzate corrette dal valore di Offset impostato.

Nel caso in cui il parametro 'rEG' è stato impostato su 'EHT', ma la sonda remota non è stata collegata o è danneggiata il display visualizzerà l'icona con la freccia lampeggiante ad indicare che la regolazione della temperatura è stata automaticamente spostata sulla sonda interna, pur rimanendo il parametro impostato su 'EHT' (sonda esterna).

Spegnimento / Funzione antigelo

Per disattivare il termostato premere il tasto ' Il display mostrerà la scritta 'OFF' e il simbolo

Se il termostato è stato impostato in modalità di riscaldamento sarà attiva la funzione antigelo e sul display comparirà il simbolo

' in tal caso la temperatura ambiente sarà regolata secondo il valore impostato per la temperatura di antigelo (vedere il capitolo 'IMPOSTAZIONE PARAMETRI UTENTE').

Retroilluminazione display

L'accensione della retroilluminazione del display si verifica in seguito alla pressione di un qualsiasi tasto.

Lo spegnimento è automatico dopo 20 secondi dall'ultima pressione del tasto.

CARATTERISTICHE TECNICHE

Alimentazione: 2 x 1,5V, pile alcaline Tipo AAA Durata Batterie: >4 anni

Tempo accensione

retroilluminazione:

Campo di regolazione:

20 secondi

comfort: 5°C .. 40°C

ridotta: 5°C .. 40°C

Sensore interno

Tipo di sensore: NTC 10KOhm ±1% @ 25°C Range: -9,9°C .. +50,0°C

Precisione: ±1,0°C

Risoluzione: 0.1°C (0.0°C .. 50.0°C)

0.2°C (-9.9°C .. -0.1°C)

Sensore remoto (opzionale)

Tipo di sensore: NTC 10KOhm ±1% @ 25°C

Range: -9,9°C .. +50,0°C

Precisione: ±1,0°C

Risoluzione: 0.1°C (0.0°C .. 50.0°C)

0.2°C (-9.9°C .. -0.1°C)

verso il sensore remoto: 15 m

Differenziale: 0.0°C .. 5.0°C (Default 0.2°C)

Antigelo: OFF / 0.0°C .. 25.0°C

(Default 3.0°C)

Offset sensore interno:

Offset sonda remota: ± 9.9°C (Default 0.0°C)

Tempo di Campionamento: 1 .. 30 minuti (Default 3 minuti)

Portata contatti: 5(1)A 250V \~ SPDT,

liberi da tensione

Grado di protezione: IP 30

Tipo di azione:

Grado di inquinamento: 2

Categoria di sovratensione: II

Classe di protezione contro

le scosse elettriche:

Tensione impulsiva nominale: 2500V

Indice di tracking (PTI): 175

Numero di cicli manuali: 50.000

Numero di cicli automatici: 100.000

Classe del software: A

Tensione prove EMC: 3V

Corrente prove EMC: 55μA

Tolleranza distanza esclusione

Temperatura funzionamento: 0°C .. 40 °C

Temperatura stoccaggio: -10°C .. +50 °C

Limiti umidità: 20% .. 80 % RH

Contenitore: Materiale: ABS VO autoestinguente

Colore: Bianco segnale (RAL 9003)

Fissaggio: A parete

CLASSIFICAZIONE SECONDO REGOLAMENTO 2013.811.CE

Classe: I Contributo all'efficienza energetica: 1%

DIMENSIONI

IMPOSTAZIONE PARAMETRI UTENTE

Per entrare nella regolazione dei parametri del termostato, procedere come segue:

1. Tenere premuto per più di 10 secondi il tasto ' ; il display visualizzera l'icona ' e il primo parametro utente ' AFr'.

2. Premere i tasti '△e' 'per scorrere tra i parametri utente:

Impostazione Antigelo 'AFr' Impostazione Offset del sensore interno 'OFS1' Impostazione Offset della sonda remota 'OFS2' Impostazione Sonda di regolazione 'REG' Impostazione Differenziale 'HYS' Impostazione Riscaldamento / Raffrescamento 'H_C' Impostazione Tempo di Campionamento 't_SA' Impostazione dati di default 'dFLt'

1. Premere il tasto 'per entrare in modifica del parametro selezionato; il display visualizzerà l'icona lampeggiante.

2. Configurare i dati relativi ad ogni singolo parametro, come illustrato nel seguito.

3. Premere il tasto 'per uscire dalla modifica del parametro selezionato; ogni modifica viene memorizzata automaticamente.

4. Per uscire dalla programmazione dei parametri utente, confermando le modifiche effettuate, premere il tasto ' 🔊' oppure attendere 10 secondi senza premere alcun tasto.

'AFr' IMPOSTAZIONE ANTIGELO

La funzione di Antigelo consente di selezionare una temperatura minima che viene mantenuta quando il termostato è spento, in modo tale da preservare l'ambiente e l'impianto qualora la temperatura ambiente scende al di sotto del valore impostato. Il dispositivo esce dalla fabbrica con l'antigelo impostato a +6°C.

ATTENZIONE: La funzione è attiva solo se il dispositivo è stato impostato in modalità Riscaldamento.

Per regolare la temperatura di Antigelo eseguire le seguenti operazioni:

1. Selezionare il parametro 'AFr' e premere il tasto

2. Il display visualizza la temperatura di Antigelo precedentemente impostata.

3. Premere i tasti '△' e '▽' per modificare il valore (compreso tra OFF, 0,5°C..25°C); ogni modifica viene memorizzata automaticamente.

4. Premere il tasto 'per uscire dalla modifica del parametro selezionato. Per uscire dalla programmazione dei parametri utente premere il tasto 'oppure attendere 10 secondi senza premere alcun tasto.

'OFS1' IMPOSTAZIONE OFFSET DEL SENSORE INTERNO

Tramite questo parametro è possibile correggere la temperatura rilevata dal sensore interno, di ±9.9°C, in modo da correggere eventuali errori sistematici di lettura dovuti ad un eventuale posizionamento del termostato in zone inadatte a rilevare la temperatura dell'ambiente.

Il dispositivo esce dalla fabbrica con l'Offset impostato a 0.0°C. Per regolare la temperatura di Offset del sensore interno eseguire le seguenti operazioni:

1. Selezionare il parametro 'OFS1' e premere il tasto

2. Il display visualizza la temperatura di Offset precedentemente impostata.

3. Premere i tasti '△' e '▽' per modificare il valore (compreso tra -9.9°C .. +9.9°C); ogni modifica viene memorizzata automaticamente.

4. Premere il tasto 'per uscire dalla modifica del parametro selezionato. Per uscire dalla programmazione dei parametri utente premere il tasto 'oppure attendere 10 secondi senza premere alcun tasto.

Tramite questo parametro è possibile correggere la temperatura rilevata dalla sonda remota, di ±9,9°C, in modo da correggere eventuali errori sistematici di lettura dovuti ad un eventuale posizionamento della sonda remota in zone inadatte a rilevare la temperatura dell'ambiente.

Il dispositivo esce dalla fabbrica con l'Offset impostato a 0.0°C. Per regolare la temperatura di Offset della sonda remota eseguire le seguenti operazioni:

1. Selezionare il parametro 'OFS2' e premere il tasto

2. Il display visualizza la temperatura di Offset precedentemente impostata.

3. Premere i tasti '△' e '▽' per modificare il valore (compreso tra -9.9°C .. +9.9°C); ogni modifica viene memorizzata automaticamente.

4. Premere il tasto 'per uscire dalla modifica del parametro selezionato. Per uscire dalla programmazione dei parametri utente premere il tasto 'oppure attendere 10 secondi senza premere alcun tasto.

ATTENZIONE: La funzione è attiva solo se il parametro 'rEG' è impostato su 'EHt'.

'rEG' IMPOSTAZIONE SONDA DI REGOLAZIONE

Con questo parametro si definisce se la sonda da usare per la regolazione della temperatura ambiente è quella interna al termostato oppure quella remota collegata al connettore F di Fig. 10.

Il dispositivo esce dalla fabbrica impostato su sonda interna (Int). Per impostare questo parametro eseguire le seguenti operazioni:

1. Selezionare il parametro 'rEG' e premere il tasto

2. Il display visualizza 'Int' oppure 'EHt'

3. Premere i tasti '△' e '▽' per modificare il valore (Int: sensore interno - EHT: sonda remota); ogni modifica viene memorizzata automaticamente.

4. Premere il tasto 'per uscire dalla modifica del parametro selezionato. Per uscire dalla programmazione dei parametri utente premere il tasto 'oppure attendere 10 secondi senza premere alcun tasto.

ATTENZIONE: Se la sonda di regolazione è impostata sulla sonda esterna 'EHt', in caso di guasto o assenza della sonda, la regolazione della temperatura verrà automaticamente spostata sulla sonda interna, pur rimanendo il parametro impostato su 'EHt'.

'HYS' IMPOSTAZIONE DIFFERENZIALE

L'impostazione di questo parametro consente di definire l'isteresi, in °C, che viene applicata al termostato.

Il dispositivo esce dalla fabbrica con il differenziale impostato a 0,2°C.

ATTENZIONE: La modifica di questo parametro deve essere effettuata da personale qualificato, in quanto un valore inappropriato può essere causa di funzionamenti anomali.

Per regolare il differenziale eseguire le seguenti operazioni:

1. Selezionare il parametro 'HYS' e premere il tasto '

2. Il display visualizza il valore dell'isteresi precedentemente impostato.

3. Premere i tasti '△' e '▽' per modificare il valore (compreso tra 0.0°C .. 5.0°C); ogni modifica viene memorizzata automaticamente.

4. Premere il tasto 'per uscire dalla modifica del parametro selezionato. Per uscire dalla programmazione dei parametri utente premere il tasto 'oppure attendere 10 secondi senza premere alcun tasto.

Questa impostazione consente di invertire la logica di funzionamento del relè a seconda che si stia pilotando un dispositivo di riscaldamento o di raffrescamento.

ATTENZIONE: Il termostato esce dalla fabbrica impostato in modalità di riscaldamento.

Per modificare la logica di funzionamento deve essere seguita la seguente procedura:

1. Selezionare il parametro 'H_C' e premere il tasto '♡'.

2. Il display visualizza la modalità di regolazione corrente.

3. Premere i tasti '△' e '▽' per selezionare la modalità di regolazione desiderata (HEAt: Riscaldamento - COOL: Raffrescamento); ogni modifica viene memorizzata automaticamente.

4. Premere il tasto 'per uscire dalla modifica del parametro selezionato. Per uscire dalla programmazione dei parametri utente premere il tasto 'oppure attendere 10 secondi senza premere alcun tasto.

ATTENZIONE

Durante il normale funzionamento, l'attivazione del relè in modalità di riscaldamento viene segnalata dall'icona ' 🔒' accesa mentre, al contrario, l'attivazione del relè in modalità di raffrescamento viene segnalata dall'icona ' ✉' accesa.

't SA' IMPOSTAZIONE TEMPO DI CAMPIONAMENTO

Questo parametro consente di definire il tempo di campionamento (in minuti) del termostato, al fine di ottimizzare la durata delle batterie. Ovvero, il termostato rileverà la temperatura ambiente in accordo con quanto impostato nel parametro e di conseguenza, deciderà l'attivazione o disattivazione del relè.

In sostanza, più il tempo di campionamento è breve, più aumenteranno i consumi, dovuti a più accensioni / spegnimenti del relè, e di conseguenza diminuirà la durata delle batterie.

Il dispositivo esce dalla fabbrica con il parametro impostato a 3 minuti.

Per impostare il tempo di campionamento, eseguire le seguenti operazioni:

1. Selezionare il parametro 't_SA' e premere il tasto '###'.

2. Il display visualizza il tempo di campionamento precedentemente impostato.

3. Premere i tasti '△' e '▽' per modificare il valore (compreso tra 1 .. 30 minuti); ogni modifica viene memorizzata automaticamente.

4. Premere il tasto 'per uscire dalla modifica del parametro selezionato. Per uscire dalla programmazione dei parametri utente premere il tasto 'oppure attendere 10 secondi senza premere alcun tasto.

'dFLt' IMPOSTAZIONE DATI DI DEFAULT

Tramite questo parametro è possibile effettuare il reset dei parametri utente in modo da portare tutti i parametri ai valori di default impostati in fabbrica.

Procedere come segue:

1. Selezionare il parametro 'dFlt' e premere il tasto 'f'); il dispositivo imposta automaticamente i dati di default ed il display visualizza la scritta '-df-'.

2. Premere nuovamente il tasto ' ( )' oppure attendere 20 secondi senza premere alcun tasto.

3. Il display mostrerà la scritta 'OFF'.

4. Il cronotermostato è disattivato; per attivare il termostato premere il tasto ' 🔊'.

ATTENZIONE!

L'impostazione dei Dati di Default azzererà tutte le impostazioni fatte dall'Utente, quali ad esempio l'impostazione Riscaldamento/Raffrescamento, temperature di Set-Point e tutti gli altri dati programmabili.

SENSORE NTC ESTERNO

Il termostato possiede un ingresso per il collegamento di un sensore NTC esterno (opzionale) oltre al sensore interno.

Il sensore esterno può essere usato per rilevare la temperatura ambiente nel caso il termostato debba essere installato in una posizione non adatta alla rilevazione della temperatura ambiente.

Nel caso in cui l'installazione preveda un montaggio con sonda a distanza, è necessario impostare correttamente il parametro 'rEG' e collegare una sonda di tipo NTC da 10 KOhm a 25°C al connettore JST 2 poli, F di Fig. 10.

In caso di dubbio sul tipo di sonda da collegare si prega di consultare il costruttore.

Il termostato esce dalla fabbrica predisposto per il funzionamento con sonda interna.

INSERIMENTO / SOSTITUZIONE DELLE BATTERIE

Il display mostra costantemente lo stato di carica delle batterie tramite il simbolo ‘’.

La carica delle batterie è massima se all'interno del simbolo tutti e tre gli indicatori di livello sono accesi.

Al contrario le batterie sono scariche e devono essere sostituite se lampeggia il simbolo ' □' completamente vuoto.

Qualora il display mostri la scritta 'bAtt' lampeggiante, significa che le batterie sono troppo scariche per permettere il funzionamento del cronotermostato.

Per la sostituzione procedere come segue:

1. Con l'aiuto di un cacciavite a taglio, estrarre il cassetto porta batterie (Fig. 2 e 3).

2. Estrarre le pile eventualmente facendo leva con un utensile.

3. Inserire le nuove pile che devono essere alcaline da 1.5V tipo AAA.

4. Reinserire il cassetto porta batterie nel termostato, premendolo fino in fondo, Fig. 12.

Il termostato si accende automaticamente.

GARANZIA

Nell'ottica di un continuo sviluppo dei propri prodotti, il costruttore si riserva il diritto di apportare modifiche a dati tecnici e prestazioni senza preavviso.

Il consumatore è garantito contro i difetti di conformità del prodotto secondo la Direttiva Europea 1999/44/EC nonché il documento sulla politica di garanzia del costruttore.

Su richiesta è disponibile presso il venditore il testo completo della garanzia.

INSTALLAZIONE

ATTENZIONE!

- Per una corretta regolazione della temperatura ambiente si consiglia di installare il termostato a circa 1,5 m dal pavimento e lontano da fonti di calore, correnti d'aria o da pareti particolarmente fredde (ponti termici). Quando viene usato il sensore remoto per acquisire la temperatura ambiente, queste note sono da applicarsi alla sonda e non al termostato.

• La connessione con un sensore remoto deve essere effettuata usando fili con sezione di almeno 1,5 mm ² e non più lunghi di 15 metri. Non usare la stessa canalizzazione per segnale del sensore e tensione di rete.
• Qualora il carico pilotato dal relè del termostato funzioni a tensione di rete, è necessario che il collegamento avvenga tramite un interruttore onnipolare conforme alle norme vigenti e con distanza di apertura dei contatti di almeno 3 mm in ciascun polo.
• L'installazione ed il collegamento elettrico del termostato devono essere eseguiti da personale qualificato ed in conformità alle leggi vigenti.
• Prima di effettuare qualsiasi collegamento accertarsi che la rete elettrica sia scollegata.

L'installazione del dispositivo è prevista per il montaggio in scatole di derivazione da incasso (o da parete) standard da due moduli oppure direttamente sulla parete utilizzando i tasselli in dotazione. Per installare il dispositivo eseguire le seguenti operazioni:

1 Estrarre il cassetto porta batterie: inserire la punta di un cacciavite a taglio nella feritoia e sollevare il cassetto come indicato in figura 2 e 3.

2 Spingere, con l'aiuto di un cacciavite, la linguetta plastica situata nella feritoia in basso fino a sollevare leggermente la calotta (Fig. 4).

3 Ruotare la calotta esercitando una leggera pressione fino ad estrarla completamente (Fig. 5).

4 Fissare la base direttamente sulla parete o su scatole di derivazione da 2 moduli tramite le due sedi per viti con interasse 60 mm facendo attenzione a fare passare i cavi nella feritoia come indicato in Fig. 6.

Fig. 6

5 Eseguire i collegamenti elettrici, seguendo gli schemi di collegamento di Fig. 7 e 8.

• • • • : Isolamento rinforzato


Fig. 7

Fig. 8

Il carico va collegato alla morsettiera 'E' indicata in Fig. 9. Collegare l'eventuale sonda remota al connettore 'F' indicato in Fig. 10.

L'uscita, terminali 3, 4 e 5, è libera da tensione e isolata con doppio isolamento rispetto al resto del termostato. E' quindi possibile alimentare un carico ad alta tensione (230V\~), come visibile in Fig. 7 e 8.

In questo caso è necessario mantenere una separazione tra i cavi della sonda remota e i cavi del carico nel rispetto delle norme vigenti. In particolare è necessario fissare i gruppi di cavi con delle fascette separando i fili SELV dagli altri per evitare che se un filo si disconnette accidentalmente questo non riduca l'isolamento verso SELV.

6 Richiudere il termostato eseguendo le seguenti operazioni:

• Posizionare i due dentini della parte superiore della base negli appositi intagli della calotta.
• Ruotare la calotta e spingere verso l'interno, con un dito, la linguetta plastica posta sulla parte inferiore della base (indicata dalla freccia in Fig. 11) ed esercitare una pressione che faccia scattare la linguetta plastica di fissaggio all'interno dell'apposito foro.

7 Inserire le batterie nel cassetto porta batterie e reinserirlo nel termostato. Vedi paragrafo 'INSERIMENTO/SOSTITUZIONE BATTERIE'.

8 Configurare il termostato.

Vedere il capitolo 'CONFIGURAZIONE PARAMETRI UTENTE'.

INSTALLATION'

"WARNING!"
