Tipo di prodotto	Termostato
Marca	Seitron
Modello	TCW01B
Categoria	Termostato domestico
Dimensioni (circa)	80 x 80 x 30 mm
Peso	100 g
Alimentazione	2 batterie AAA (1,5 V) o 24 V CA
Display	LCD retroilluminato
Intervallo di temperatura	da 5°C a 35°C
Precisione	±0,5°C
Programmabile	Sì, con programmazione settimanale
Modalità operative	Comfort, Economia, Antigelo, Manuale
Installazione	A parete, collegamento all'impianto HVAC
Compatibilità	Maggior parte dei sistemi di riscaldamento e raffreddamento (verificare il manuale)
Manutenzione	Pulire con panno asciutto; evitare liquidi
Pulizia	Utilizzare un panno morbido e asciutto; evitare abrasivi
Avvertenza di sicurezza	Non immergere in acqua; utilizzare solo come previsto
Ricambi	Batterie, viti di montaggio (incluse)
Riparazione	Nessuna parte riparabile dall'utente; contattare un tecnico qualificato
Certificazione	CE, RoHS
Ambiente d'uso	Solo per interni, luogo asciutto
Garanzia	2 anni
Lingue manuale	EN, IT e altre disponibili online
Download	PDF gratuito da notice-facile.com

Domande frequenti - TCW01B Seitron

Come installo il termostato Seitron TCW01B?

Spegnere l'alimentazione dell'impianto HVAC, rimuovere il vecchio termostato, collegare i fili ai terminali corrispondenti sul TCW01B (fare riferimento allo schema elettrico nel manuale), fissare la piastra posteriore alla parete, montare il termostato e ripristinare l'alimentazione.

Che tipo di batterie utilizza il TCW01B?

Il termostato utilizza 2 batterie AAA (1,5 V). Si consigliano batterie alcaline per una maggiore durata.

Come si imposta la temperatura sul TCW01B?

Premere i pulsanti + o - sul pannello frontale per regolare la temperatura desiderata. Il punto di regolazione corrente lampeggerà sul display.

Posso programmare una programmazione settimanale?

Sì, il Seitron TCW01B supporta la programmazione su 7 giorni. È possibile impostare fino a 4 fasce orarie al giorno (Mattina, Giorno, Sera, Notte) con diverse temperature target.

Come si passa da Celsius a Fahrenheit?

Tenere premuto il pulsante Mode per circa 5 secondi finché l'unità di temperatura lampeggia. Usare il pulsante + o - per alternare tra °C e °F. Premere di nuovo Mode per confermare.

Cosa devo fare se il display è vuoto?

Prima di tutto, verificare che le batterie siano installate correttamente o che debbano essere sostituite. Se si utilizza l'alimentazione CA, assicurarsi che l'interruttore automatico sia acceso e che i fili siano collegati saldamente. Se il problema persiste, contattare un tecnico.

Il TCW01B è compatibile con il mio impianto di riscaldamento?

Il termostato è compatibile con la maggior parte dei sistemi di riscaldamento e raffreddamento a 24 V CA, inclusi gas, olio, elettrici e pompe di calore. Verificare la tensione del proprio sistema e la compatibilità del cablaggio nel manuale.

Come si resetta il termostato ai valori di fabbrica?

Tenere premuti contemporaneamente i pulsanti + e - per 5 secondi finché lo schermo non si ripristina. Questo ripristina tutte le impostazioni ai valori predefiniti.

Come si pulisce il termostato TCW01B?

Pulire l'esterno con un panno morbido e asciutto. Non utilizzare liquidi, spray o detergenti abrasivi, poiché potrebbero danneggiare il dispositivo.

Dove posso scaricare il manuale utente?

Il manuale utente gratuito in formato PDF può essere scaricato da notice-facile.com. Cercare 'Seitron TCW01B' e selezionare la propria lingua.

MANUALE UTENTE TCW01B Seitron

Fig. 1
Modalità di sgancio della piastra a muro dalla base del cronotermostato.

• Per una corretta regolazione della temperatura ambiente si consiglia di installare il cronotermostato a circa 1,5 m dal pavimento e lontano da fonti di calore, correnti d'aria o da pareti particolarmente fredde (ponti termici).
• E' obbligatorio, al fine di garantire la sicurezza elettrica, fissare il corpo del cronotermostato alla piastra a muro tramite le due viti (in dotazione) che trovano sede all'interno del vano portapile.
• Qualora il carico pilotato dal relè del cronotermostato funzioni a tensione di rete, è necessario che il collegamento avvenga tramite un interruttore onnipolare conforme alle norme vigenti e con distanza di apertura dei contatti di almeno 3 mm in ciascun polo.
• L'installazione ed il collegamento elettrico del termostato devono essere eseguiti da personale qualificato ed in conformità alle leggi vigenti.
• Prima di effettuare qualsiasi collegamento accertarsi che la rete elettrica sia scollegata.

L'installazione del dispositivo è prevista per il montaggio in scatole di derivazione da incasso (o da parete) standard da due o tre moduli oppure direttamente sulla parete utilizzando i tasselli in dotazione.

Per installare il dispositivo eseguire le seguenti operazioni:

1. Sganciare la piastra a muro innestata sotto la base del cronotermostato come indicato in Fig. 1.

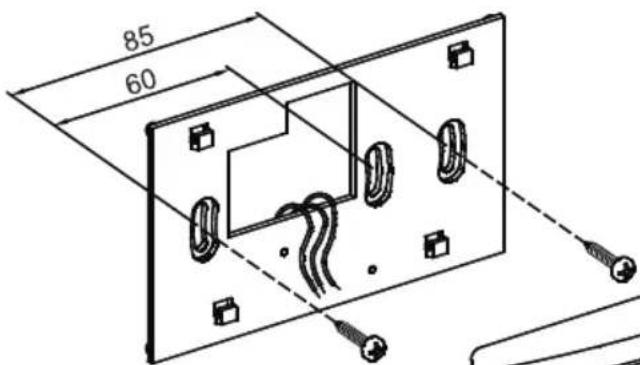

2. Fissare la piastra direttamente sulla parete o su scatole di derivazione da 2 o 3 moduli tramite le due sedi per viti con interasse 60 mm oppure 85mm facendo attenzione a fare passare i cavi nella feritoia come indicato in Fig. 2.
3. Eseguire i collegamenti elettrici seguendo lo schema di collegamento di Fig. 3.

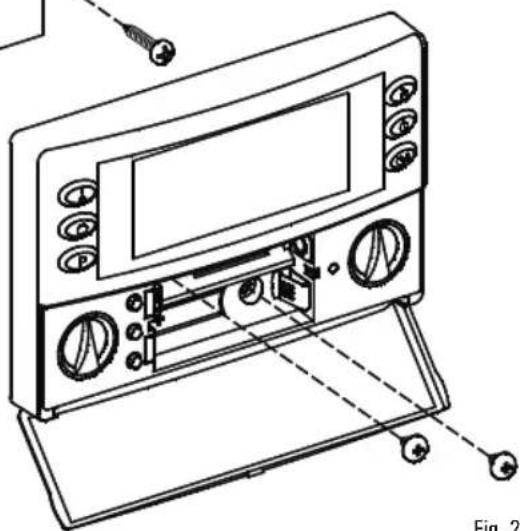

4. Avvicinare il cronotermostato alla piastra a muro facendo dapprima coincidere i dentini della base con gli appositi fori della piastra e successivamente esercitare sul dispositivo una pressione verso il basso fino a far scattare i dentini plastici della piastra; quindi fissare il corpo del cronotermostato alla piastra a muro tramite le due viti in dotazione che trovano sede all'interno del vano portapile (Fig. 2).
5. Inserire le batterie nel vano batterie (0 di Fig. 4); vedi paragrafo 'INSERIMENTO/SOSTITUZIONE BATTERIE'. Fig. 3

DESCRIZIONE DEI COMANDI

Fig. 4

LEGENDA

A Tasto Pulizia: attiva la sospensione temporanea del funzionamento.
B Tasto Vacanze: disattiva il dispositivo per un tempo regolabile.
C Tasto Programmazione: entra nei menu' di programmazione
D Tasto dalla doppia funzione:

• Nel normale funzionamento attiva la funzione Manuale 24 ore / Manuale Permanente / Automatico.
• In 'Impostazione Programma orario', imposta la regolazione della temperatura in modalità di Riduzione.

E Tasto dalla doppia funzione:

• Nel normale funzionamento accende o spegne il cronotermostato.
• In 'Impostazione Programma orario', imposta la regolazione della temperatura in modalità Spento/Antigelo.

F Tasto dalla doppia funzione:

• Nel normale funzionamento visualizza l'ora oppure la temperatura.
• In 'Impostazione Programma orario', imposta la regolazione della temperatura in modalità Comfort.

G Tasto avanti

H Manopola regime ridotto
Tasto OK (conferma)
L Tasto indietro
M Manopola regime di comfort
N Tasto reset
O Vano Portabatterie
P Sede viti per il fissaggio del corpo del cronotermostato alla piastra a muro

INDICAZIONI DISPLAY

Di seguito viene indicato il significato dei simboli che possono apparire a display:

	Indicazione dello stato di carica delle batterie.
	Lampeggiante:Batterie scariche; sostituire le batterie.
	Regolazione della temperatura in modalità di Comfort.
	Regolazione della temperatura in modalità di Riduzione.
	Regolazione della temperatura in modalità Spento/Antigelo.
	Cronotermostato spento: funzione antigelo inserita, il display visualizza la scritta OFF.
	Attivazione in modalità riscaldamento.
	Attivazione in modalità raffrescamento.
24h	Regolazione della temperatura in modalità di Comfort per 24 ore

	Regolazione della temperatura in modalità di Comfort permanente
	Il cronotermostato è in stato di programmazione
	Lampeggiante:Programma pulizie attivato (il display visualizza il tempo rimanente)
	Lampeggiante:Programma vacanze attivato (il display visualizza il tempo rimanente)
	Fissa:Indica un'azione da parte dell'interfaccia telefonica.Lampeggiante:Indica che il comando da interfaccia telefonica è stato forzato da un comando da tastiera sul cronotermostato.
	Fissa:La temperatura visualizzata è quella rilevata dal sensore interno, ma la regolazione della temperatura avviene mediante la sonda remota.Lampeggiante:La visualizzazione e la regolazione della temperatura ambiente avviene mediante l'utilizzo del sensore interno.
	Fissa:La temperatura visualizzata è quella rilevata dalla sonda remota, ma la regolazione della temperatura avviene mediante il sensore interno.Lampeggiante:La visualizzazione e la regolazione della temperatura ambiente avviene mediante l'utilizzo della sonda remota.

GENERALITÀ

Questo dispositivo è un cronotermostato digitale a batterie settimanale per il controllo della temperatura ambiente su tre livelli: Comfort, Ridotto o Off/Antigelo.

Il dispositivo può essere impiegato sia in impianti di riscaldamento che raffrescamento.

Il cronotermostato è dotato di un ampio display retroilluminato per la visualizzazione di tutte le indicazioni funzionali, il programma orario impostato, la temperatura ambiente rilevata o, a scelta, dell'ora corrente.

Offre la possibilità di impostare fino a 7 programmi distinti, uno per ogni giorno della settimana, con tempo di intervento minimo di 1/2 ora nell'arco delle 24 ore.

Inoltre il dispositivo offre la possibilità di impostare il valore della temperatura di Antigelo e la regolazione dell'Offset del sensore.

MESSA IN FUNZIONE

Alla prima messa in funzione:

Inserirelepilerispettandolepolaritàindicatenell'appositovano

(vedi paragrafo 'INSERIMENTO/SOSTITUZIONE BATTERIE') ed eseguire l'operazione di reset agendo con un oggetto a punta attraverso l'apposito foro (N di Fig. 4); NON USARE AGHI O STRUMENTI CHE POSSANO DANNEGGIARE IRREPARABILMENTE IL CRONOTERMOSTATO.

I pulsanti presenti sotto lo sportellino inferiore sono 3:

'OK': Programmazione ora e giorno della settimana corrente (I di Fig. 4);

'Δ': Avanti (G di Fig. 4);

'▽': Indietro (L di Fig. 4);

Regolazione ora e giorno corrente

Per regolare l'orologio del cronotermostato eseguire le seguenti operazioni:

1. Aprire lo sportellino che da' accesso al vano pile.
2. Tenere premuto per almeno 2 secondi il pulsante 'OK', le cifre dell'ora lampeggiano.
3. Regolare l'ora con i tasti '△' e ▽'.
4. Confermare con 'OK', le cifre dei minuti lampeggiano.
5. Regolare i minuti con i tasti '△' e '▽'.
6. Confermare con 'OK', il quadratino relativo al giorno della settimana corrente lampeggia.
7. Regolare il giorno della settimana corrente con i tasti 'e' (il giorno corrente viene evidenziato con un quadratino attorno al numero corrispondente al giorno della settimana, 1 Lunedi' .. 7 Domenica)
8. Confermare con 'OK'; l'uscita dalla regolazione dell'ora e del giorno è automatico.

Impostazione Riscaldamento / Raffrescamento

Questa impostazione consente di invertire la logica di funzionamento del relè a seconda che si stia pilotando un dispositivo di riscaldamento o di raffrescamento.

ATTENZIONE: Il cronotermostato esce dalla fabbrica impostato in modalità di riscaldamento.

Per modificare la logica di funzionamento deve essere seguita la seguente procedura:

1. Tenere premuto per almeno 10 secondi il tasto ♦'.

A. Se precedentemente il cronotermostato era impostato su raffrescamento, verrà impostata la modalità di riscaldamento

e sul display si accenderà il simbolo ‘♂’ (Fiamma) lampeggiante per 8 secondi.

B. Se precedentemente il cronotermostato era impostato su riscaldamento, verrà impostata la modalità di raffrescamento e sul display si accendera' il simbolo (Ventola) lampeggiante per 8 secondi.

Durante il normale funzionamento, l'attivazione della modalità di riscaldamento viene segnalata dall'icona '♣' accesa mentre, al contrario l'attivazione della modalità raffrescamento viene segnalata dall'icona '♣' sempre accesa.

Regolazione temperatura di Comfort e Riduzione

La temperatura di Comfort viene impostata tramite la manopola 'O' (M di Fig. 4) mentre quella di Riduzione viene impostata tramite la manopola 'C' (H di Fig. 4).

Nota: Normalmente, per avere una riduzione notturna, la temperatura di riduzione dovrà avere un valore inferiore a quella di comfort.

Il cronotermostato effettuerà la regolazione della temperatura ambiente in modalità di comfort o riduzione in accordo con il programma orario impostato (vedere paragrafo 'IMPOSTAZIONE PARAMETRI UTENTE').

IMPOSTAZIONE PARAMETRI UTENTE

Per entrare nella regolazione dei parametri del cronotermostato, procedere come segue:

1. Premere il tasto 'P'; il display visualizzerà l'icona 'P' (in basso a destra) e la scritta 'ProG'.
2. Premere ripetutamente il tasto 'P' per scorrere tra i parametri utente:

Impostazione Programma Orario 'PrOG'

Impostazione Antigelo 'AFr'

Impostazione Funzione di Ottimizzazione 'OPt'

Impostazione Offset del sensore interno ' OFS1 '

Impostazione Offset della sonda remota ' OFS2 '

Impostazione Sonda di regolazione 'rEG'

1. Premere il tasto 'OK' per entrare in modifica del parametro selezionato.
2. Configurare i dati relativi ad ogni singolo parametro, come illustrato nel seguito.
3. Per uscire dalla programmazione dei parametri utente, premere il tasto 'OK' confermando le modifiche effettuate oppure attendere 10 secondi senza premere alcun tasto.

'PrOG': IMPOSTAZIONE PROGRAMMA ORARIO

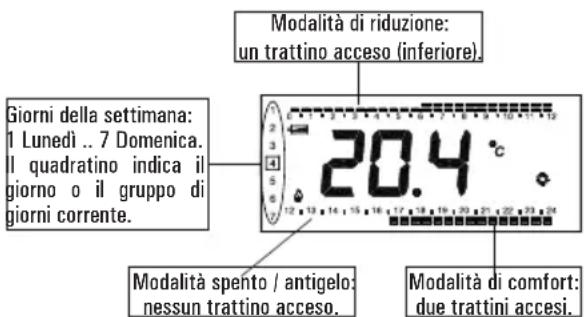

Normalmente la fascia di trattini superiore e inferiore del display mostra la modalità di funzionamento (Comfort, riduzione, Off/ antigelo) del cronotermostato, mentre la fascia di sinistra mostra il giorno della settimana corrente (1 Lunedì .. 7 Domenica) evidenziato con un quadratino attorno al numero a cui si riferisce la programmazione.

Per facilitare l'operazione di programmazione è sufficiente ricordare la seguente regola:

Per impostare il programma orario proseguire come descritto nel seguito.

Nota: Si uscirà dalla regolazione senza memorizzare programma impostato se per più di 10 secondi non si preme alcun tasto, oppure confermando in sequenza le impostazioni mediante il pulsante 'OK' senza effettuare alcuna modifica.

1. Selezionare il parametro 'PrOG' e premere il tasto 'OK': il display visualizza l'icona '☐', la scritta 'dAy' ed i quadratini corrispondenti al giorno o al gruppo di giorno lampeggianti.
2. Premere i tasti '△' e '▽' per impostare la combinazione di giorni da programmare.

Di seguito vengono elencate le quattro combinazioni disponibili:

Nota: Per ogni combinazione di giorni, il programma che si il imposterà sarà uguale per tutti i giorni di gruppo.

ogni singolo

1. Premere il tasto 'OK' per confermare l'impostazione effettuata; il display visualizza il programma orario precedentemente impostato per il giorno o gruppo di giorni impostato e le ore 00.00 (cursore lampeggiante sull'intervallo compreso tra le ore 00.00 e le ore 00.30).
2. Impostare la modalità di funzionamento (per agevolare l'operazione di programmazione, il cronotermostato esce dalla fabbrica preimpostato con 4 fasce orarie).

Se durante l'impostazione delle fasce orarie si preme ripetutamente

il tasto 'L' si possono visualizzare ciclicamente le quattro fasce orarie preimpostate dalla fabbrica.

Le quattro fasce orarie sono così preimpostate:

PRIMA FASCIA ORARIA

Modalità comfort Modalità riduzione

6.00 .. 23.00 23.00 .. 6.00

SECONDA FASCIA ORARIA

Modalità comfort Modalità riduzione

6.00 .. 8.00 8.00 .. 17.00

17.00 .. 23.00 23.00 .. 6.00

TERZA FASCIA ORARIA

Modalità comfort Modalità riduzione

6.00 .. 8.00 8.00 .. 11.00

11.00 .. 13.00 13.00 .. 17.00

17.00 .. 23.00 23.00 .. 6.00

Modalità comfort Modalità riduzione

6.00 .. 8.00 8.00 .. 11.00

11.00 .. 13.00 13.00 .. 17.00

17.00 .. 19.00 19.00 .. 21.00

21.00 .. 23.00 23.00 .. 6.00

In alternativa, se le fasce orarie non rappresentano la programmazione desiderata è possibile variarle manualmente procedendo come segue:

1. Selezionare la fascia oraria preimpostata che più si avvicina alla programmazione richiesta.

Ad ogni intervallo orario (ogni trattino corrisponde a mezz'ora) impostare la modalità di regolazione premendo uno dei seguenti tasti:

Modalità di Comfort: Premere il tasto ' .

Spento / antigelo: Premere il tasto ' '.

Modalità di Riduzione: Premere il tasto ' .

Spostamento cursore orario: Premere il tasto ' ' △' .▼

Ad ogni pressione del tasto che imposta la modalità di regolazione, il cursore orario si sposta automaticamente sulla mezz'ora successiva.

1. Impostato il programma orario per il giorno o per il gruppo di giorni selezionato, premere il tasto 'OK'.

Il display visualizzerà il programma orario del giorno o dei gruppi di giorni successivi fino a coprire l'intera settimana.

1. Impostato il programma per l'intera settimana, premere il tasto 'OK'. Il cronotermostato memorizza il programma impostato e sul display viene visualizzata la scritta 'MEMO' e si uscirà automaticamente dalla regolazione del programma orario.

ISTRUZIONI RAPIDE PER L'IMPOSTAZIONE DEL PROGRAMMA ORARIO

• Premere il tasto 'P'.
• Il dispaly visualizza 'PrOG' con l'icona 'P' accesa.
• Premere il tasto 'OK'
• Il display visualizza la scritta 'dAY'
• Premere i tasti '△' e '▽' per scegliere una delle quattro combinazioni di giorni preimpostate.
• Premere il tasto 'OK' per confermare la scelta effettuata.
• Il display visualizza le ore 00:00 con il relativo trattino, in alto a sinistra, lampeggiante.
• Premere uno dei seguenti tasti a seconda della modalità di regolazione della temperatura che si vuole impostare:

Modalità di Comfort: Premere il tasto ' .	∅/
Spento / antigelo: Premere il tasto ' .	∅
Modalità di Riduzione: Premere il tasto ' .	∅
Spostamento cursore orario: Premere il tasto '	'∅' .▼

Ad ogni pressione del tasto che imposta la modalità di regolazione, il cursore orario si sposta automaticamente sulla mezz'ora successiva.

• Impostato il programma orario per il giorno o per il gruppo di giorni selezionato, premere il tasto 'OK'.
  Il display visualizzerà il programma orario del giorno o dei gruppi di giorni successivi fino a coprire l'intera settimana.

- Impostato il programma per l'intera settimana, premere il tasto 'OK'. Il cronotermostato memorizza il programma impostato e sul display viene visualizzata la scritta 'MEMO' e si uscirà automaticamente dalla regolazione del programma orario.

'AFr' IMPOSTAZIONE ANTIGELO

La funzione di Antigelo consente di selezionare una temperatura minima che viene mantenuta quando il cronotermostato è spento, in modo tale da preservare l'ambiente e l'impianto qualora la temperatura ambiente scende al di sotto del valore impostato.

Il dispositivo esce dalla fabbrica con l'antigelo impostato a +3°C.

ATTENZIONE: La funzione è attiva solo se il dispositivo è stato impostato in modalità Riscaldamento.

Per regolare la temperatura di Antigelo eseguire le seguenti operazioni: 1. Selezionare il parametro 'AFr' e premere il tasto 'OK'.
2. Il display visualizza la temperatura di Antigelo precedentemente impostata.
3. Premere i tasti ' ▲' e ' ▼' per modificare il valore (compreso tra OFF, 0,5°C..25°C); ogni modifica viene memorizzata automaticamente.
4. Per uscire premere il tasto 'OK' oppure attendere 10 secondi senza premere alcun tasto.

'OPt' IMPOSTAZIONE FUNZIONE DI OTTIMIZZAZIONE

La funzione di ottimizzazione consiste nella possibilità di attivare il riscaldamento o raffrescamento in anticipo rispetto all'orario programmato, in modo da ottenere all'orario programmato la temperatura impostata.

In sostanza il cronotermostato calcola il tempo necessario all'ambiente per raggiungere la temperatura desiderata e, di conseguenza, anticipa l'accensione programmata del tempo necessario per raggiungere lo scopo.

L'anticipo viene calcolato in base al gradiente medio delle ultime 24 ore con un massimo di 60 minuti di anticipo.

Per regolare la funzione di ottimizzazione eseguire le seguenti operazioni:

1. Selezionare il parametro 'OPt' e premere il tasto 'OK'.
2. Il display visualizza 'on' oppure 'Off'.
3. Premere i tasti '▲' per attivare (on) o '▼' per disattivare (Off) la funzione; ogni modifica viene memorizzata automaticamente.
4. Per uscire premere il tasto 'OK' oppure attendere 10 secondi senza premere alcun tasto.

'OFS1' IMPOSTAZIONE OFFSET DEL SENSORE INTERNO

Tramite questo parametro è possibile correggere la temperatura rilevata dal sensore interno, di ±5°C , in modo da correggere eventuali errori sistematici di lettura dovuti ad un eventuale posizionamento del cronotermostato in zone inadatte a rilevare la temperatura dell'ambiente. Il dispositivo esce dalla fabbrica con l'Offset impostato a 0.0°C .

Per regolare la temperatura di Offset del sensore interno eseguire le seguenti operazioni:

1. Selezionare il parametro ' OFS1 ' e premere il tasto ' OK '.
2. Il display visualizza la temperatura di Offset precedentemente impostata.
3. Premere i tasti '△' e '▽' per modificare il valore (compreso tra -5.0°C .. +5.0°C); ogni modifica viene memorizzata automaticamente.
4. Per uscire premere il tasto 'OK' oppure attendere 10 secondi senza premere alcun tasto.

Tramite questo parametro è possibile correggere la temperatura rilevata dalla sonda remota, di ±5°C , in modo da correggere eventuali errori sistematici di lettura dovuti ad un eventuale posizionamento della sonda remota in zone inadatte a rilevare la temperatura dell'ambiente. Il dispositivo esce dalla fabbrica con l'Offset impostato a 0.0°C.

Per regolare la temperatura di Offset della sonda remota eseguire le seguenti operazioni:

1. Selezionare il parametro ' OFS2 ' e premere il tasto ' OK '.
2. Il display visualizza la temperatura di Offset precedentemente impostata.
3. Premere i tasti ▲ e ▼ per modificare il valore (compreso tra -5.0°C .. +5.0°C); ogni modifica viene memorizzata automaticamente.
4. Per uscire premere il tasto 'OK' oppure attendere 10 secondi senza premere alcun tasto.

'rEG' IMPOSTAZIONE SONDA DI REGOLAZIONE

Con questo parametro si definisce se la sonda da usare per la regolazione della temperatura ambiente è quella interna al cronotermostato oppure quella remota collegata ai morsetti 8 e 9.

Per impostare questo parametro eseguire le seguenti operazioni: 1. Selezionare il parametro 'rEG' e premere il tasto 'OK'.

1. Il display visualizza 'In' oppure 'Out'.
2. Premere i tasti '△' e ▼' per modificare il valore (In: sensore interno - Out: sonda remota); ogni modifica viene memorizzata automaticamente.
3. Per uscire premere il tasto 'OK' oppure attendere 10 secondi senza premere alcun tasto.

ATTENZIONE: Se la sonda di regolazione è impostata sulla sonda esterna 'Out', in caso di guasto o assenza della sonda, la regolazione della temperatura verrà automaticamente spostata sulla sonda interna, pur rimanendo il parametro impostato su 'Out'.

PROGRAMMA PULIZIE

Questo programma è particolarmente utile quando vengono fatte le pulizie e si aprono le finestre rendendo inutile sia il riscaldamento che il raffreddamento dei locali. In queste condizioni il relè viene bloccato in Off per un periodo massimo di due ore. Per attivare il programma premere il tasto ‘▲’: sul display si accende l'icona ‘▲’ e, al posto dell'orologio, viene visualizzato il tempo mancante al ripristino del normale funzionamento.

Si ritorna alla precedente modalità di funzionamento dopo due ore oppure effettuando una nuova pressione del tasto ‘♣’.

PROGRAMMA VACANZE

Nel caso in cui si desideri assentarsi per un periodo relativamente lungo è consigliabile attivare il Programma Vacanze che permette di sospendere il modo attivo di funzionamento per il numero di ore (da 1 a 95) oppure di giorni (da 1 a 99) desiderato.

Al termine del conteggio, ore oppure giorni, il cronotermostato si riporterà nel modo di funzionamento precedente l'attivazione del Programma Vacanze. Durante lo spegnimento sarà comunque sempre attiva la funzione antigelo e sul display verrà visualizzato il simbolo e il conto alla rovescia del tempo rimanente al termine del programma.

Nota: L'accesso al programma vacanze, NON è consentito quando è attivo il 'programma pulizia'.

Per attivare il programma vacanze procedere come segue:

1. Premere il tasto ' ☐': il display visualizza il simbolo ' ☐' e l'indicazione ' h 00 '.

2. Premere i tasti '△' e '▽' per regolare il tempo di vacanza; ogni modifica viene memorizzata automaticamente.

Fino a 95 ore la programmazione è indicata in ore e il

display mostrerà ' h XX '. Superando tale valore si passerà automaticamente alla programmazione del tempo di vacanze in giorni e il display mostrerà ' d XX '. Sarà possibile incrementare o decrementare l'ora o il giorno di una unità alla volta, con valori compresi tra 0 .. 95 ore e 4 .. 99 giorni.

1. Per attivare il programma vacanze per il tempo impostato, premere nuovamente il pulsante 'OK' oppure attendere 10 secondi senza premere alcun tasto; il display visualizza l'icona '☐' lampeggiante e il tempo residuo allo scadere del periodo di vacanza.
2. Per uscire dalla funzione vacanza e ripristinare il normale funzionamento, premere il tasto 📋' oppure 🔒'.

SPEGNIMENTO - FUNZIONE ANTIGELO

Per disattivare il cronotermostato premere il tasto 'Ø'. Il display mostrera' la scritta 'OFF'.

Se il cronotermostato e' stato impostato in modalità di riscaldamento sara' attiva la funzione antigelo e sul display comparirà il simbolo '*''; in tal caso la temperatura ambiente sarà regolata secondo il valore impostato per la temperatura di antigelo (vedi paragrafo 'IMPOSTAZIONE PARAMETRI UTENTE').

FUNZIONAMENTO AUTOMATICO / MANUALE 24h / MANUALE PERMANENTE

Con il tasto “”, il cronotermostato può essere forzato a regolare la temperatura ambiente indipendentemente dalla programmazione oraria effettuata, secondo la temperatura impostata tramite la manopola “”.

Premendo ripetutamente il tasto 'b', si passa in modo alternato da Automatico a Manuale 24 ore, da Manuale 24 ore a Manuale Permanente, e da Manuale Permanente si ritorna in Automatico.

Durante il funzionamento in manuale il display non visualizza il programma orario, ma soltanto la temperatura ambiente, lo stato del relè (eventuale accensione simboli 'o '), il simbolo 'th' (manuale 24h) oppure 'h' (manuale permanente) ed il simbolo ''. Premendo una prima volta il tasto 'h' si attiva la modalità Manuale 24 ore ed il cronotermostato resta in manuale fino alle ore 23:59, dopodichè ritorna nel modo Automatico.

Nota: Se è attivo lo stato di Manuale 24h e viene attivato il programma Vacanze, allo scadere della funzione Vacanze, se sono state superate le ore 23.59, il cronotermostato ritornerà al funzionamento Automatico seguendo il programma orario impostato. Premendo ancora una volta il tasto 'b' si forza il funzionamento in modalità Manuale Permanente il cronotermostato resta in manuale fintanto che non si preme nuovamente il tasto 'b'.

VISUALIZZAZIONE ORA / TEMPERATURA

Premendo ciclicamente il pulsante ⚙/¶' si possono visualizzare sul display alternativamente l'ora corrente, la temperatura ambiente rilevata dal sensore interno, contradistinta dall'icona 🔒', e la temperatura ambiente rilevata dalla sonda remota (se collegata) contradistinta dall'icona 🔒'. Le temperature rilevate vengono viusualizzate corrette dal valore di Offset impostato.

Nel caso in cui il parametro 'rEG' sia stato impostato su 'Out' ma la sonda remota non è stata collegata o è danneggiata il display visualizzarà rispettivamente la scritta 'SEnS OPEN' oppure 'SEnS SHrt' con l'icona 🔒' accesa.

ATTENZIONE: Il cronotermostato, al fine di ottimizzare la durata delle batterie, rileva la temperatura ambiente ogni 3 minuti e, di conseguenza, decide l'attivazione o disattivazione del relè.

COLLEGAMENTO AD INTERFACCIA TELEFONICA

Il cronotermostato offre la possibilità di poter collegare ai morsetti 10 e 11 un'interfaccia telefonica con funzionamento continuo (relè a tenuta).

L'utilizzo di una idonea interfaccia telefonica non necessita di alcuna impostazione sul cronotermostato; per l'utilizzo dell'interfaccia telefonica si rimanda al relativo manuale istruzioni.

Tramite l'interfaccia telefonica è possibile Spegnere il cronotermostato oppure Attivarlo in modalità Manuale Permanente.

A seconda dei comandi ricevuti dall'interfaccia telefonica il cronotermostato agirà in base alla seguente logica di funzionamento:

1. Contatto chiuso dell'interfaccia telefonica:

Il cronotermostato forza il funzionamento in modalità 'Manuale Permanente': sul display vengono visualizzati i simboli 'e'

1. Contatto aperto dell'interfaccia telefonica, dopo (e solo dopo) una precedente chiusura, se non sono intervenuti comandi da tastiera (Manuale/Off):

Il cronotermostato viene spento e sul display compare la scritta 'OFF' e viene visualizzato il simbolo ' 🔒'. Qualora fosse attiva la funzione di 'Antigelo' sul display viene visualizzato il simbolo '*''.

ATTENZIONE: I comandi da tastiera sono sempre prioritari rispetto ai comandi ricevuti dall'interfaccia telefonica.

Se sul cronotermostato viene premuto il pulsante ' 🔍 o ' 🔍 , il dispositivo modificherà il proprio stato e l'icona ' 🔍 lampeggerà ad indicare che il comando da interfaccia è stato forzato da un comando da tastiera. L'icona ' 🔍 smetterà di lampeggiare se l'interfaccia telefonica invierà al cronotermostato il medesimo comando effettuato da tastiera oppure se l'interfaccia telefonica verrà resettata. In

tale condizione lo stato imposto da tastiera non verrà variato, e il cronotermostato si predisporrà a ricevere un eventuale nuovo comando.

ATTENZIONE

Se si invia da interfaccia telefonica un comando di spegnimento al cronotermostato (contatto aperto dell'interfaccia telefonica), è opportuno verificare che tale comando sia dal cronotermostato, eseguendo la seguente procedura di riallineamento:

1. Verificare tramite le funzioni dell'interfaccia telefonica che il contatto sia aperto eventualmente inviando un comando di spegnimento.
2. Inviare all'interfaccia telefonica un comando di chiusura del contatto (il cronotermostato si accende).

3. Verificare tramite le funzioni dell'interfaccia telefonica che il contatto sia chiuso.

4. Inviare all'interfaccia telefonica un comando di apertura del contatto (il cronotermostato si spegne).

Durante tale sequenza non dovranno intervenire comandi da tastiera in quanto sono prioritari rispetto ai comandi da interfaccia.

RETROILLUMINAZIONE

L'accensione della retroilluminazione del display si verifica in seguito alla pressione di un qualsiasi tasto.

Lo spegnimento è automatico dopo 20 secondi dall'ultima pressione del tasto.

INSERIMENTO / SOSTITUZIONE BATTERIE

Il display mostra costantemente lo stato di carica delle batterie tramite il simbolo ‘.

La carica delle batterie è massima se all'interno del simbolo tutti e tre gli indicatori di livello sono accesi.

Al contrario le batterie sono scariche e devono essere sostituite se lampeggia il simbolo "□" (completamente vuoto).

Per la sostituzione procedere come segue:

1. Aprire lo sportellino che da' accesso al vano pile (Fig. 4).

2. Estrarre le pile eventualmente facendo leva con un utensile.

3. Inserire le nuove pile che devono essere alcaline da 1.5V tipo AA.

4. Eseguire, se necessario, un reset tramite il tasto indicato in N di Fig. 4; NON USARE AGHI O STRUMENTI CHE POSSANO DANNEGGIARE IRREPARABILMENTE IL CRONOTERMOSTATO.

5. Controllare l'esattezza dell'ora e, se necessario, riprogrammare l'ora.

RIFERIMENTI NORMATIVI

Ilprodottoèconformealleseguentinorme(EMC2004/108/e

LVD 2006/95(€):

EN-60730-1 (2011)

EN-60730-2-7 (1991)

EN-60730-2-9 (1995)

CARATTERISTICHE TECNICHE

Alimentazione: 2 x 1,5V, pile alcaline (Tipo AA)

Durata Batterie: >1 anno

Spegnimento retroilluminazione: 20 secondi da ultima pressione

Campo di regolazione: comfort: 5°C .. 35°C

ridotta: 5°C .. 35°C

Differenziale: 0.2°C (asimmetrico)

Antigelo: OFF / 0.5°C .. 25.0°C (Default 3.0°C)

Offset sensore interno: ± 5.0°C. (Default 0.0°C)

Offset sonda remota: ± 5.0°C. (Default 0.0°C)

Tipo di sensore interno: NTC 10K Ohm ± 1% @ 25°C

Tipo di sonda remota (opzionale): NTC 10K Ohm ± 1% @ 25°C

Precisione: ±1.0°C

Risoluzione: 0.1°C. (0.0°C .. 50.0°C) 0.2°C. (-9.9°C .. -0.1°C)

Portata contatti: 5(1)A @ 250V \~ SPDT

Grado di protezione: IP 30

Classe di isolamento: Il ( ) ☐

Numero di cicli manuali: 1.000

Numero di cicli automatici: 100.000

Tipo di azione: 1CU

Indice di tracking: PTI 175

Situazione di polluzione: 2 (normale)

Categoria di sovratensione: II

Temperatura di funzionamento: 0°C .. +40°C

Temperatura di stoccaggio: -10°C .. +50°C

Limiti di umidità: 20% .. 80% RH non condensante

Contenitore: Materiale: ABS+PC VO autoestinguente

Colore: Calotta: Bianco segnale (RAL 9003)

Base: Grigio antracite (RAL 7016)

Peso: \~ 250 gr.

DIMENSIONI (in mm)

GARANZIA

Nell'ottica di un continuo sviluppo dei propri prodotti, il costruttore si riserva il diritto di apportare modifiche a dati tecnici e prestazioni senza preavviso. Il consumatore è garantito contro i difetti di conformità del prodotto secondo la Direttiva Europea 1999/44/€ nonché il documento sulla politica di garanzia del costruttore. Su richiesta è disponibile presso il venditore il testo completo della garanzia.

INSTALLATION

ENGLISH
