MANUALE UTENTE HDR 3597 CLATRONIC

Elementi di comando....Pagina 3

Istruzioni per l'uso....Pagina 31

Dati tecnici ......Pagina 36

Modello Pulitore ad alta pressione HDR 3597

Produttore Clatronic International GmbH

Industriering Ost 40

47906 Kempen

Germania

Istruzioni per l'uso

Grazie per aver scelto il nostro prodotto. Vi auguriamo un buon utilizzo del dispositivo.

Simboli per questo manuale di istruzioni per l'uso

Le indicazioni importanti per la propria sicurezza sono indicati appropriatamente. Osservare assolutamente queste indicazioni, per evitare incidenti e danni all'apparecchio:

AVVISO:

Previene i rischi della propria salute ed indica possibili rischi di ferite.

ATTENZIONE:

Indica possibili pericoli per l'apparecchio o altri oggetti.

i NOTA: Mette in risalto consigli ed informazioni.

Indice

Elementi di comando....3

Note Generali 31

Importanti avvertenze di sicurezza! 31

Descrizione generale della macchina 32

Uso previsto 32

Spiegazione dei simboli 33

Pezzi in dotazione 33

Descrizione dei pezzi 33

Assemblaggio 33

Requisiti di connessione 34

Nota sull'applicazione 34

Funzionamento....34

Pulizia 35

Manutenzione....35

Parti di ricambio 35

Trasporto 35

Conservazione 35

Risoluzione di problemi....35

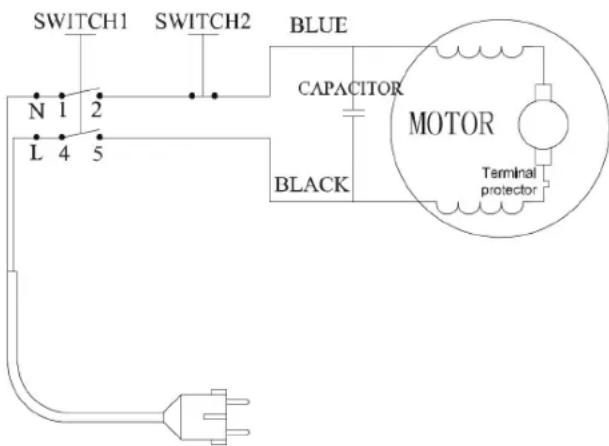

Diagramma del circuito 36

Livello del rumore 36

Dati tecnici 36

Smaltimento....36

Note Generali

AVVISO!

Leggere il manuale prima di usare l'apparecchio!

Prima di mettere in funzione questo apparecchio, leggere molto attentamente le istruzioni per l'uso e conservarle con cura unitamente al certificato di garanzia, allo scontrino e, se possibile, alla scatola di cartone con la confezione interna. Se passate l'apparecchio a terzi, consegnate anche le istruzioni per l'uso.

• Utilizzare l'apparecchio esclusivamente per scopi privati e conformemente al tipo di applicazione previsto. Questo prodotto non è stato concepito ai fini di un impiego in ambito industriale.
• Non utilizzarlo all'aperto. Proteggerlo dal calore, nonché dall'esposizione diretta ai raggi solari e dall'umidità (non immergerlo mai in sostanze liquide) e tenerlo a distanza da oggetti con spigoli affiliati. Non utilizzare l'apparecchio con le mani umide. Nel caso in cui si bagni o si inumidisca l'apparecchio, staccare immediatamente la spina.
• Disattivare l'apparecchio e staccare sempre la spina dalla relativa presa (prendendo in mano la spina, non tirando il cavo) allorché non

si utilizza l'apparecchio, quando si applicano degli accessori oppure nel caso in cui lo si debba pulire o si siano manifestate anomalie.

• Non mettere in funzione l'apparecchio senza sorveglianza. Spegne-re sempre l'apparecchio, se si desidera uscire dalla stanza. Estrarre la spina dalla presa.
• Controllare regolarmente che l'apparecchio e il cavo non presentino tracce di danneggiamento. In tal caso l'apparecchio non deve più essere utilizzato.
• Utilizzare esclusivamente accessori originali.
• Per sicurezza tenere l'imballaggio (sacchetto di plastica, scatola, polistirolo, ecc.) fuori dalla portata dei bambini.

⚠ AVVISO!

Non lasciar giocare i bambini piccoli con la pellicola. Pericolo di soffocamento!

Importanti avvertenze di sicurezza!

! AVVISO:

• Proteggere se stessi durante il lavoro con dispositivi di protezione individuale: scarpe di sicurezza, guanti di sicurezza, elmetto di sicurezza con visiera, la protezione per orecchie deve essere indossata quando si usa l'apparecchio.
• L'installazione di una presa all'esterno deve essere eseguita da un elettricista esperto e i requisiti di DIN VDE 0100-100 e/o IEC 60364-1 devono essere rispettati.
• Come ulteriore protezione, si consiglia l'installazione di un dispositivo di corrente residua (RCD) nel circuito con una corrente/tempo di non più di 30 mA / 30 ms. Il circuito può essere anche protetto tramite un tester di terra.

AVVISO:

• Una forza di ritorno è esercitata sulla pistola a spray tramite la velocità del getto d'acqua sull'ugello ad alta pressione. Accertarsi che la base sia corretta. Tenere fermi la pistola a spray e il tubo di getto.
• Usare solo detergenti che sono stati sviluppati e consigliati dal produttore per pulitori ad alta pressione. L'uso di altri detergenti o prodotti chimici può influenzare la sicurezza dell'apparecchio.
• I getti ad alta pressione possono essere pericolosi se usati in modo non corretto. Il getto non deve essere diretto a persone, dispositivi elettrici o l'apparecchio stesso.
  • Non usare questo dispositivo vicino persone a meno che queste non indossino indumenti protettivi.
  • Non rivolgere il getto verso se stessi o altri per pulire indumenti o scarpe.
• Rischio di esplosione - Non spruzzare liquidi combustibili.
• I pulitori ad alta pressione non possono essere utilizzati da bambini o persone senza esperienza.
• I tubi ad alta pressione, fissaggi e accoppiamenti sono importanti per la sicurezza della macchina. Usare solo tubi ad alta pressione, fissaggi e accoppiamenti consiglia i dal produttore.
• Per garantire la sicurezza della macchina usare solo parti originali del produttore o parti approvati dal produttore.
• L'acqua che è scorsa attraverso gli elementi di rinforzo non è potabile.
• Durante la pulizia o manutenzione, sostituzione delle parti o trasformazione della macchina in altra funzione, la spina deve essere scollegata dalla corrente.
• Non usare la macchina se una linea di alimentazione o parti chiave della macchina sono danneggiate, ad es. dispositivi di sicurezza, tubi ad alta pressione, pistola spray.
• Se si usa una prolunga, la spina e la presa devono essere impermeabili.
• Prolunghe non adatte possono essere pericolose. Se si usa una prolunga, questa deve essere adatta per l'esterno. Attenzione! Si formano pozzanghere. Tenere la spina e la presa asciutte. Sciacquare la spina e la presa. Si consiglia almeno 60 mm al di sopra del terreno.
• Tenere le fessure di ventilazione libere.
• Durante la interruzioni di lavoro, fermare la pistola a spray con il blocco.
• Non lasciare mai il dispositivo incustodito se l'alimentazione è attiva.
• Non riparare da soli il dispositivo, ma cercare consulto da un tecnico autorizzato. Per evitare guasti, un cavo difettoso deve essere sostituito solo con un cavo dello stesso tipo dal produttore, servizio assistenza o personale simile.
• I bambini non devono giocare con l'apparecchio.
• I bambini vicini alla macchina devono essere controllati.
• I lavori di pulizia e manutenzione non devono essere eseguiti dai bambini.

Descrizione generale della macchina

• Collegare al pulitore ad alta pressione un'alimentazione d'acqua e di corrente.
• Un tubo ad alta pressione è connesso alla pistola spray e accessori sul lato ad alta pressione. Per ulteriori informazioni, vedere "Assemblaggio".
• Nel pulitore ad alta pressione, l'acqua dal tubo di ingresso è ulteriormente pressurizzata da una pompa.
• Se la pistola a spray è premuta, la pompa è attivata da un interruttore di pressione nel pulitore ad alta pressione.

Gli accessori sono composti da:

• Un tubo a getto pe pulizia ad alta pressione
• Il serbatoio del detersivo contenente l'agente di pulizia che può essere spruzzato.

Uso previsto

La macchina è destinata a solo uso privato in casa o in giardino.

È anche possibile pulire opere murarie, facciate, percorsi o dispositivi da giardino0 con il tubo a getto e l'ugello.

Nota: La pulizia dei motori e delle superficie lubrificate è permessa solo in luoghi con separatori d'olio. Pulizia del serbatoio: Per lo sporco profondo, usare anche un detergente. Il serbatoio di pulizia è montato sul tubo di base. Usare un detergente in modo parsimonioso. Osservare i suggerimenti del produttore.

Spiegazione dei simboli

	Non rivolgere il getto ad alta pressione a- persone- animali- pulitore ad alta pressione- parti elettriche/impianto
	Non collegare al sistema di acqua potabile!Secondo i regolamenti applicabili, il dispositivo non può essere mai utilizzato dall'acqua senza un supporto di ritorno.Usare un supporto di ritorno secondo EN 12729 tipo BA.L'acqua che è scorsa attraverso gli elementi di rinforzo non è potabile.
	Livelli di rumoreSecondo DIN EN ISO 3744, il livello di potenza sonora L_WA è stato misurato a 99 dB.
	Isolamento protettivoQuesti dispositivi proteggono l'utente contro contatto con parti vive tramite isolamento doppio o più spesso.Nessun conduttore di terra (terra) può essere connesso a questi dispositivi.Solo due spine possono essere utilizzare in connessione con cavi a due nuclei.

Pezzi in dotazione

Unità	Descrizione	Numero parte di ricambio
1	Unità motore con ruote e impugnatura
1	Porta accessori 8935970
1	Tubo ad alta pressione massimo 36 Ma/50 °C	8935971
1	Pistola spray 8935972
1	Tubo di base con fissaggio 8935973
1	Tubo a getto con ugello ad alta pressione 8935974
1	Serbatoio di pulizia, a 2 parti 8935975
1	Adattatore tubo d'ingresso 8935976
1	Spina, pulitore ugello 8935977

Descrizione dei pezzi

1 Pistola spray con blocco

2 Tubo di base

3 Porta accessori

4 Fissaggio rapido

5 Interruttore principale ON/OFF

6 Tubo ad alta pressione

7 Uscita ad alta pressione

8 Ugello ad alta pressione

9 Tubo a getto

10 Spina per pulizia

11 Connessione dell'acqua con filtro

Non mostrato

Tubo di ingresso (non in dotazione)

Serbatoio detergente

Assemblaggio

Togliere il motore e gli accessori dalla scatola. Rimuovere il materiale di imballaggio.

Tubo ad alta pressione sul pulitore ad alta pressione

Srotolare completamente il tubo.

Collegare il tubo ad alta pressione alla presa ad alta pressione (7). Giare il connettore in senso orario manualmente sulla filettatura a vite.

Tubo ad alta pressione sulla pistola spray

Avvitare il dado sulla filettatura della pistola spray. Stringere il dado con una presa 17 mm.

Tubo di base alla pistola spray

Il tubo base presenta un fissaggio rapido. Applicare l'estremità metallica alla pistola a spray.

Spingere e girare in senso orario allo stesso tempo per bloccare il fissaggio rapido.

Aprire il fissaggio rapido premendo prima insieme le parti e poi girando il tubo in senso antiorario.

Tubo di getto al tubo di base

Il tubo di getto con ugello può essere applicato al tubo di base. Queste parti presentano un fissaggio rapido (4).

Spingere e girare in senso orario allo stesso tempo per bloccare il fissaggio rapido.

Aprire il fissaggio rapido premendo prima insieme le parti e poi girando il tubo in senso antiorario.

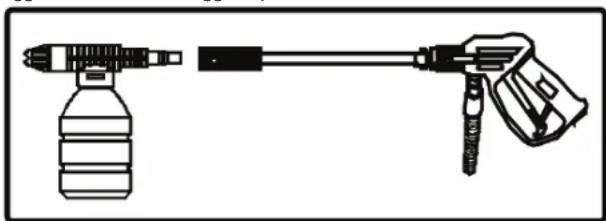

Serbatoio del detergente al tubo di base

Il serbatoio del detergente può essere fissato al tubo di base (2). Si aggancia anche al fissaggio rapido.

Il serbatoio del detergente è composto da 2 parti.

1. Connettore con ugello. Collegare il connettore al sistema di fissaggio rapido (4).
2. Serbatoio. È montato al connettore dopo il riempimento e il blocco girando lentamente in senso orario.

i NOTA:

L'effetto ad alta pressione non può essere raggiunto usando il serbatoio del detergente.

Requisiti di connessione

Collegamento elettrico

• Prima di collegare la spina alla presa, controllare se la tensione di rete è corretta. I dettagli sono presenti sulla placchetta del modello. Altri dati di prestazione sul dispositivo sono presenti li.
• Collegare sempre il dispositivo ad una presa testata.

Prolunghe

• Usare sempre le prolunghe con un'alta resistenza meccanica che è adatta ad uso esterno.
• La sezione trasversale deve essere almeno di 3 x 1,5 mm ^2 .
• Attenzione! Si formano pozzanghere. Tenere la spina e la presa asciutte.
• Sciacquare la spina e la presa. Si consiglia almeno 60 mm al di sopra del terreno.

Connessione dell'acqua

• Il pulitore ad alta pressione non è adatto alla connessione ad un tubo dell'acqua potabile.
• Non è adatto alla connessione ad acqua calda. L'acqua fornita può essere massimo di 50 °C.
• Il pulitore ad alta pressione non ha una pompa automatica. Selezionare un'alimentazione dell'acqua con acqua pulita e una pressione da 0.01 MPa a 0.4 MPa (4 Bar).
• Se si usa una rete di acqua potabile, usare un supporto di ritorno secondo gli standard EN 12729 tipo BA.
• Collegare il supporto di ritorno all'alimentazione dell'acqua e non al dispositivo.
• Usare un tubo dell'acqua rinforzato. Non è in dotazione. Il tubo deve essere della seguente dimensione:
  Lunghezza: min 7,5 m Diametro: min 12 " o 13 mm
• Applicare il tubo dell'acqua all'accoppiatore del dispositivo. Collegare l'altro lato all'alimentazione dell'acqua.

Le cifre di connessione sono presenti nei dati tecnici di questo manuale.

Nota sull'applicazione

Acqua

• La contaminazione può danneggiare la pompa. Se necessario, pulire l'acqua con un filtro.
• Se il pulitore ad alta pressione è utilizzato senza acqua, la pompa può essere danneggiata. Prima dell'uso, assicurare che sia disponibile l'alimentazione dell'acqua.

Metodo di pulizia

Se si usa un detergente, far riferimento alle specifiche del produttore.

1. Spruzzare il detergente in modo uniforme sulla superficie.
2. Farlo agire senza far asciugare l'agente.
3. Sciacquare lo sporco con il getto ad alta pressione.
4. Avviare il getto.
5. Se possibile, non spruzzare verticalmente. Questo aumenta il rischio di guasto.
6. Lo sporco viene meglio rimosso ad un angolo di 45°.

ATTENZIONE: se si puliscono veicoli

Pneumatici e valvole di pneumatici possono essere danneggiati o perforati dal getto ad alta pressione.

Il primo segno di questo è il discoloramento dello pneumatico. Usare solo il getto piatto. Durante la pulizia, tenerlo ad un minimo di 50 cm dal veicolo.

Rapporto di miscela di acqua e detergente

Leggere le istruzioni del detergente.

• Misurare il detergente per 10 litri d'acqua e aggiungerlo al serbatoio del detergente.
• Riempire il resto con acqua.

Protezione contro guasto

Non sottovalutare l'effetto del getto del pulitore ad alta pressione.

Se si desidera lavorare su superficie delicate anziché usare il getto piatto (vedere la regolazione del getto spray nella sezione "Funzionamento").

Nel caso di pareti vemiciate o isolate, iniziare ad una distanza di 2 metri. Lavorare lentamente in base all'entità dello sporco.

Prevenire guasti controllando il lavoro a intervalli frequenti.

Protezione del motore

Il motore è protetto da protezione contro sovraccarico. Questa protezione dipende dalla temperatura e ha sede sul motore. Se il motore si spegne all'improvviso, eseguire una delle seguenti operazioni:

1. Spegnere la corrente elettrica principale.
2. Scollegare la spina.
3. Attendere mezz'ora e poi riavviare il funzionamento.
   Se il motore non si riaccende, contattare il rivenditore.

Funzionamento

Connessione

1. Posizionare l'apparecchio verticalmente.
2. Usando un tubo, collegare la connessione dell'acqua (11) all'alimentazione idrica.
3. Aprire l'alimentazione d'acqua e controllare se ci sono perdite.
4. Bloccare la pistola spray.
5. Collegare la spina.
6. Accendere la corrente elettrica principale.

Lavorare con la pistola spray

Accensione: Rilasciare il blocco e tirare la leva della pistola verso l'alto. Attenzione - ritornol!

Spegnimento: Rilasciare la leva. Bloccare la pistola a spray durante le interruzioni.

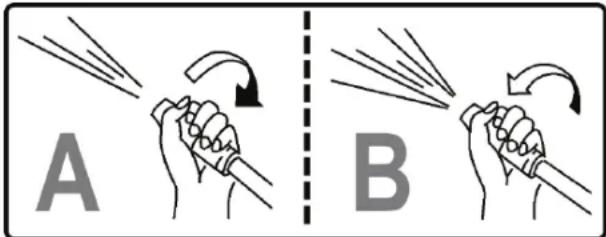

Regolare il getto spray

Girare l'ugello per variare il getto dal punto (A) al getto piatto (B).

A B

Sostituzione degli accessori

1. Spegnere l'apparecchio mediante l'interruttore principale (5).
2. Rilasciare la pressione esistente attivando la leva sulla pistola a spray.
3. Bloccare la pistola spray.
4. Passare all'accessorio necessario e riavviare il funzionamento.

Terminare il funzionamento

1. Spegnere l'apparecchio mediante l'interruttore principale.
2. Scollegare la spina principale dalla presa a parete.
3. Chiudere l'alimentazione idrica.
4. Rilasciare la pressione esistente attivando la leva sulla pistola a spray.
5. Bloccare la pistola spray.
6. Scollegare l'apparecchio dall'alimentazione idrica svitando il tubo sulla connessione dell'acqua del dispositivo.

Pulizia

AVVISO:

• Scollegare sempre la spina di corrente prima di pulire.
• Non spruzzare il pulitore ad alta pressione con il getto ad alta pressione.
• Non immergere il dispositivo in acqua, nemmeno parzialmente. Ciò potrebbe causare incendio o scosse elettriche.

ATTENZIONE:

• Non usare spazzole metalliche o altri oggetti abrasivi.
• Non usare detergenti acidi o abrasivi.

Alloggiamento, tubo e cavo di corrente

• Queste parti possono essere pulite con un panno asciutto morbido.
• Per sporco eccessivo pulire con un panno.
• Poi asciugare tutto.

Manutenzione

• Dopo l'uso scollegare i tubi dal pulitore ad alta pressione.
• Consentire all'acqua di scorrere fuori dal pulitore ad alta pressione e tubi.
• Dopo circa dieci utilizzi, lubrificare la vite e collegare le connessioni con vaselina.
• Dopo ogni cinque utilizzi, controllare il filtro sull'ingresso dell'acqua.
• Prima dell'uso controllare sempre che le guarnizioni, il cavo di alimentazione e il tubo ad alta pressione non presentino guasti.

- Le parti danneggiate devono essere sostituite con parti di ricambio dello stesso tipo.

i NOTA:

All'interno del pulitore ad alta pressione non ci sono parti che possono essere manutenute dall'utente.

Se il pulitore ad alta pressione deve essere riparato, usare il rivenditore.

Parti di ricambio

Le parti di ricambio possono essere ordinate dal rivenditore. I numeri delle parti di ricambio sono riportati nella tabella “Pezzi in dotazione”.

Trasporto

• Fermare gli accessori nel porta accessori.
• Il pulitore ad alta pressione può essere trasportato verticalmente dall'impugnatura.
• Il peso è 5,7 kg.

Conservazione

• Separare gli accessori.
• Drenare gli accessori e il tubo ad alta pressione.

ATTENZIONE:

C'è sempre acqua nella pompa del pulitore ad alta pressione. Il ghiaccio potrebbe distruggere la pompa o i tubi interni. Quindi, conservare sempre il dispositivo in un luogo dove non giaccia.

Risoluzione di problemi

Guasto Causa possibile Soluzione
Il dispositivo non funziona.	No alimentazione Controllare la connessione dell'alimentazione di corrente e il fusibile. Sostituire le prolunghe se necessario.
	Il dispositivo non si accende	Controllare la posizione dell'interruttore principale.
Il motore si arresta all'improvviso durante il funzionamento.	La protezione contro surriscaldamento della pompa si è attivata.	Spegnere il dispositivo e scollegare la spina. Far raffreddare il dispositivo per ca. 30 min. Poi riavviare.
Nessun detergen-te estratto.	Serbatoio detergen-te bloccato.	Controllare l'ugello e i tubi nel serbatoio detergente. Diluire il detergente prima di versarlo.
Il dispositivo non raggiunge la pressione di esercizio.	C'è un guasto nell'alimentazione idrica.	Pulire il filtro nella connessione dell'acqua.
		Controllare se esce abbastanza acqua dal rubinetto.
		Se necessario, controllare il supporto di ritorno.
		Controllare se il tubo dell'acqua alla pompa perde o è piegato.
	L'ugello ad alta pressione è bloccato.	Pulire l'ugello ad alta pressione. Vedere "Pulizia dell'ugello ad alta pressione" in questo capitolo.
	C'è un guasto al pulito-re ad alta pressione.	Informare il riventirore.
Fluttuazioni gravi nella pressione	La pompa aspira aria.	Controllare le connessioni del tubo e se il tubo dell'acqua è sigillato.
	L'ugello ad alta pressione è bloccato.	Pulire l'ugello ad alta pressione. Vedere "Pulizia dell'ugello ad alta pressione" in questo capitolo.
	Le guarnizioni o valvole nel pulitore ad alta pressione sono danneggiate.	Informare il riventirore.
La pompa perde Arrestare immediatamente il funziona-mento.		Informare il riventirore.

Pulizia dell'ugello ad alta pressione:

1. Spegnere la corrente elettrica principale.
2. Attivare la pistola a spray per rilasciare la pressione.
3. Staccare la pompa a getto.
4. Rimuovere lo sporco dall'ugello con la spina.

1. Sciacquare lo sporco facendo scorrere acqua attraverso l'ugello contro la direzione del getto.

Diagramma del circuito

SWITCH1 SWITCH2 BLUE N 1 2 L 4 5 CAPACITOR MOTOR BLACK Terminal protector

Livello del rumore

Secondo DIN EN ISO 3744, il

Emissione relativa al luogo di lavoro L pA= 83 +/- 3 dB

Livello di potenza acustica L WA= 99 dB

sono misurati

Dati tecnici

Modello: HDR 3597

Tensione/frequenza: 230 V\~50 Hz

Potenza: 1400 W

Classe di protezione:......II

Intervallo di alimentazione minimo 5,5 l/min

Pressione massima dell'acqua in entrata:....0.4 MPa (4 bar)

Pressione di esercizio....7 MPa (70 bar)

Intervallo di flusso durante il funzionamento:....5,0 l/min

Pressione massima consentita....10,5 MPa (105 bar)

Intervallo di flusso massimo:....6,2 l/min

Temperatura di ingresso massima 50 °C

Peso netto: 5,7 kg

Si riserva il diritto di apportare modifiche tecniche e di design nel corso dello sviluppo del prodotto.

Questo apparecchio è stato controllato sulla base di tutte le direttive CE attuali in vigore in questo settore, quali per esempio la normativa in materia di compatibilità elettromagnetica e la direttiva in materia di bassa tensione, ed è stato costruito conformemente alle norme di sicurezza più moderne.

Smaltimento

Significato del simbolo "Eliminazione"

Rispettare l'ambiente, non smaltire dispositivi elettrici nei rifiuti domestici.

Lo smaltimento di dispositivi obsoleti o difettosi deve avvenire tramite consegna presso punti di raccolta locali.

Aiutate ad evitare pericoli potenziali per l'ambiente e la nostra salute tramite uno smaltimento non corretto.

Voi contribuite al riciclaggio e altro forme di utilizzo di dispositivi elettrici e elettronici.

Il vostro comune è in grado di fornirvi informazioni sui punti di raccolta.

Instruction Manual
