BEDIENUNGSANLEITUNG HDR 3597 CLATRONIC

Originalbedienungsanleitung/Garantie

Übersicht der Bedienelemente...... Seite 3

Bedienungsanleitung......Seite 5

Technische Daten......Seite 10

Garantie......Seite 10

Entsorgung ...... Seite 11

NEDERLANDS

Inhoud

Übersicht der Bedienelemente

Overzicht van de bedieningselementen • Liste des différents éléments de commande • Indicación de los elementos de manejo

Elementi di comando • Overview of the Components • Przegląd elementów obsługi • A kezelőelemek áttekintése

Model Hochdruckreiniger HDR 3597

Hersteller Clatronic International GmbH

Industriering Ost 40

47906 Kempen

Deutschland

Model Hogedrukreiniger HDR 3597

Fabrikant Clatronic International GmbH

Industriering Ost 40

47906 Kempen

Duitsland

Vielen Dank, dass Sie sich für unser Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit dem Gerät.

Symbole in dieser Bedienungsanleitung

Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am Gerät zu vermeiden:

⚠️ WARNING:

Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verletzungsrisiken auf.

△ ACHTUNG:

Weist auf mögliche Gefährdungen für das Gerät oder andere Gegenstände hin.

i HINWEIS: Hebt Tipps und Informationen für Sie hervor.

Inhalt

Übersicht der Bedienelemente 3

Allgemeine Hinweise....5

Spezielle Sicherheitshinweise für dieses Gerät....5

Allgemeine Beschreibung der Maschine 6

Bestimmungsgemäßer Gebrauch....7

Erklärung der Bildzeichen 7

Lieferumfang....7

Teilebeschreibung ....7

Montage 7

Anschlussvoraussetzungen....8

Anwendungshinweise 8

Betrieb....9

Reinigung....9

Wartung 9

Ersatzteile 9

Transport 9

Aufbewahrung 9

Störungsbehebung.... 10

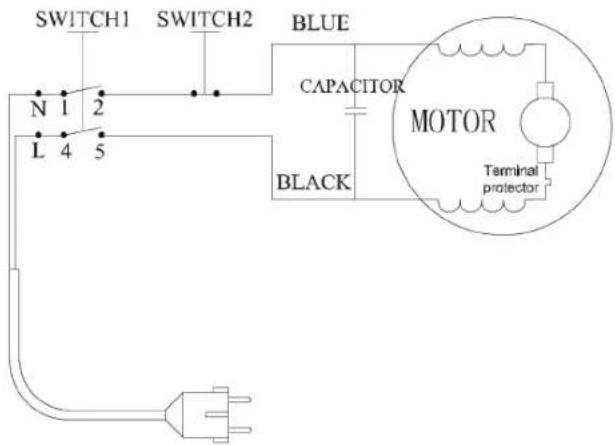

Schaltbild 10

Geräuschentwicklung....10

Technische Daten.... 10

Hinweis zur Richtlinienkonformität 10

Garantie 10

Entsorgung 11

Allgemeine Hinweise

Vor Benutzen der Maschine die Anleitung lesen!

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit (auf keinen Fall in Flüssigkeiten tauchen) und scharfen Kanten fern. Benutzen Sie das Gerät nicht mit feuchten Händen. Bei feucht oder nass gewordenem Gerät sofort den Netzstecker ziehen.
• Schalten Sie das Gerät aus und ziehen Sie immer den Stecker aus der Steckdose (ziehen Sie am Stecker, nicht am Kabel), wenn Sie

das Gerät nicht benutzen, Zubehörteile anbringen, zur Reinigung oder bei Störung.

• Betreiben Sie das Gerät nicht unbeaufsichtigt. Sollten Sie den Raum verlassen, schalten Sie das Gerät immer aus. Ziehen Sie den Stecker aus der Steckdose.
• Das Gerät und das Netzkabel müssen regelmäßig auf Zeichen von Beschädigungen untersucht werden. Wird eine Beschädigung festgestellt, darf das Gerät nicht mehr benutzt werden.
• Verwenden Sie nur Original-Zubehör.
• Zur Sicherheit Ihrer Kinder lassen Sie keine Verpackungsteile (Plastikbeutel, Karton, Styropor, etc.) erreichbar liegen.

⚠️ WARNING!

Lassen Sie kleine Kinder nicht mit Folie spielen. Es besteht Erstickungsgefahr!

Spezielle Sicherheitshinweise für dieses Gerät

⚠️ WARNING:

• Schützen Sie sich bei der Arbeit durch persönliche Schutzausrüstung: Sicherheitsschuhe, Schutzhandschuhe, Schutzhelme mit Visier, Gehörschutz sind beim Betrieb des Gerätes zu tragen.
  • Die Installation einer Außensteckdose muss von einem erfahrenen Elektriker vorgenommen werden und es müssen die Anforderungen von DIN VDE 0100-100 bzw. IEC 60364-1 erfüllt werden.
• Als zusätzlicher Schutz wird die Installation eines Fehlerstromschutzschalters (RCD) mit einem Auslösestrom / -zeit von nicht mehr als 30 mA / 30 ms im Stromkreis empfohlen. Der Stromkreis kann auch über einen Erdungsprüfer gesichert werden.

WARNUNG:

• Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoßkraft auf die Spritzpistole. Sorgen Sie für sicheren Stand. Halten Sie die Spritzpistole und das Strahlrohr gut fest.
• Verwenden Sie nur Reinigungsmittel die vom Hersteller für Hochdruckreiniger entwickelt oder empfohlen wurden. Die Verwendung von anderen Reinigungsmitteln oder Chemikalien kann die Sicherheit der Maschine beeinträchtigen.
• Hochdruckstrahlen können bei unsachgemäßem Gebrauch gefährlich sein. Der Strahl darf nicht auf Personen, aktive elektrische Ausrüstung oder auf die Maschine selbst gerichtet werden.
• Diese Maschine nicht in Reichweite von Personen benutzen, es sei denn, sie tragen Schutzkleidung.
• Den Strahl nicht auf sich selbst oder andere richten, um Kleidung oder Schuhwerk zu reinigen.
• Explosionsgefahr - Keine brennbaren Flüssigkeiten versprühen.
• Hochdruckreiniger dürfen nicht von Kindern oder nicht unterwiesenen Personen betrieben werden.
• Hochdruckschläuche, Armaturen und Kupplungen sind wichtig für die Maschinensicherheit. Nur vom Hersteller empfohlene Hochdruckschläuche, Armaturen und Kupplungen verwenden.
• Zur Sicherstellung der Maschinensicherheit nur Original-Ersatzteile vom Hersteller oder vom Hersteller frei gegebene Ersatzteile verwenden.
• Wasser, das durch Rückflussverhinderer geflossen ist, gilt als nicht trinkbar.
• Während der Reinigung oder Wartung, beim Austausch von Teilen oder bei Umwandlung der Maschine zu einer anderen Funktion, ist der Stecker aus der Steckdose zu ziehen.
• Die Maschine nicht benutzen, wenn eine Anschlussleitung oder wichtige Teile der Maschine beschädigt sind, z. B. Sicherungseinrichtungen, Hochdruckschläuche, Spritzpistole.
• Wenn ein Verlängerungskabel verwendet wird, müssen Stecker und Kupplung wasserdicht sein.
• Ungeeignete Verlängerungskabel können gefährlich sein. Wird ein Verlängerungskabel benutzt, muss es für den Außeneinsatz geeignet sein. Vorsicht! Es bilden sich Pfützen. Halten Sie Stecker und Kupplung trocken. Legen Sie Stecker und Kupplung hoch. Wir empfehlen mindestens 60mm über dem Boden.
  • Halten Sie die Lüftungsschlitze frei.
• Sichern Sie in Arbeitspausen die Spritzpistole mit der Verriegelung.
• Lassen Sie das Gerät niemals unbeaufsichtigt, solange der Hauptschalter eingeschaltet ist.
• Reparieren Sie das Gerät nicht selbst, sondern suchen Sie einen autorisierten Fachmann auf. Um Gefährdungen zu vermeiden, ein defektes Netzkabel nur vom Hersteller, unserem Kundendienst oder einer ähnlich qualifizierten Person durch ein gleichwertiges Kabel ersetzen lassen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Kinder die in der Nähe sind, sind zu beaufsichtigen.
• Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden.

Allgemeine Beschreibung der Maschine

• Am Hochdruckreiniger muss eine Wasser- und eine Stromversorgung angeschlossen werden.
• An der Hochdruckseite wird ein Hochdruckschlauch mit einer Spritzpistole und Zubehör angeschlossen. Näheres siehe unter „Montage“.
• In dem Hochdruckreiniger wird das Wasser aus dem Zulaufschlauch durch eine Pumpe zusätzlich unter Druck gesetzt.
• Wird die Spritzpistole gedrückt, wird die Pumpe durch einen Druckschalter im Hochdruckreiniger eingeschaltet.

Das Zubehör besteht aus:

- einem Strahlrohr für die Hochdruckreinigung

- Reinigungsmittelbehälter mit dem Reinigungsmittel versprüht werden kann.

Bestimmungsgemäßer Gebrauch

Gebrauchen Sie diese Maschine nur privat an Ihrem Haus oder im Garten.

Mit dem Strahlrohr und der Düse können Sie Mauerwerk, Fassaden, Gehwege oder Gartengeräte reinigen.

Bitte beachten Sie: Die Reinigung von Motoren und anderen ölverschmierten Oberflächen ist nur an Orten mit Ölabscheider erlaubt.

Reinigungsbehälter: Bei starken Verschmutzungen können Sie zusätzlich ein Reinigungsmittel einsetzen. Der Reinigungsbehälter wird auf das Standrohr aufgesetzt. Gehen Sie sparsam mit Reinigungsmitteln um. Beachten Sie die Empfehlungen der Hersteller.

Erklärung der Bildzeichen

Richten Sie den Hochdruckstrahl nie auf

• Menschen
• Tiere
• den Hochdruckreiniger
• elektrische Teile/Betriebsmittel

Nicht zum Anschluss an ein Trinkwassersystem!

Gemäß gültiger Vorschrift darf das Gerät nie ohne Rückflussverhinderer am

Trinkwassernetz betrieben werden.

Verwenden Sie einen Rückflussverhinderer gemäß EN 12729 Typ BA.

Wasser, welches durch den Rückflussverhinderer geflossen ist, gilt als nicht trinkbar.

Geräuschentwicklung

In Übereinstimmung mit der DIN EN ISO 3744 wurde der Schallleistungspegel LWA mit 99 dB gemessen.

Schutzisoliert

Diese Geräte schützen den Benutzer durch doppelte oder verstärkte Isolierung vor der Berührung mit spannungsführenden Teilen.

An diese Geräte darf kein Schutzleiter (Erde) angeschlossen werden.

Es werden grundsätzlich nur zweipolige Stecker in Verbindung mit zweiadrigen

Leitungen verwendet.

Lieferumfang

Stück | Bezeichnung Ersatzteilnummer

1 Motorgerät mit Rädern und Handgriff
1 Zubehörhalter 8935970
1 Hochdruckschlauch maximal 36MPa/50C° 8935971
1 Spritzpistole 8935972
1 Standrohr mit Schnellverschluss 8935973
1 Strahlrohr mit Hochdruckdüse 8935974
1 Reinigungsbehälter 2-teilig 8935975
1 Adapter Zulaufschlauch 8935976
1 Dorn, Reinigung der Düse

Teilebeschreibung

1 Spritzpistole mit Verriegelung
2 Standrohr
3 Halterung für Zubehör
4 Schnellverschluss
5 ON/OFF Hauptschalter
6 Hochdruckschlauch

7 Hochdruckausgang
8 Hochdruckdüse
9 Strahlrohr
10 Dorn, Reinigung
11 Wasseranschluss mit Sieb

Ohne Abbildung

Zulaufschlauch (nicht im Lieferumfang enthalten)

Reinigungsmittelbehälter

Montage

Entnehmen Sie dem Karton das Motorgerät und das Zubehör. Entfernen Sie eventuell vorhandenes Verpackungsmaterial.

Hochdruckschlauch an den Hochdruckreiniger

Wickeln Sie den Schlauch ganz ab.

Schließen Sie den Hochdruckschlauch an den Hochdruckausgang (7)

an. Drehen Sie den Anschluss im Uhrzeigersinn handfest auf das

Schraubgewinde.

Hochdruckschlauch an die Spritzpistole

Schrauben Sie die Mutter am Gewinde der Spritzpistole auf. Ziehen Sie die Mutter mit einem 17er Schraubenschlüssel nach.

Standrohr an die Spritzpistole

Das Standrohr verfügt über einen Schnellverschluss. Setzen Sie die blanke Metallseite an der Spritzpistole an.

Durch Drücken und gleichzeitiges Drehen im Uhrzeigersinn wird der Verschluss verriegelt.

Öffnen Sie den Verschluss, indem Sie zuerst die Bauteile zusammendrücken und dann das Rohr entgegen dem Uhrzeigersinn drehen.

Strahlrohr an das Standrohr

Das Strahlrohr mit Düse lässt sich nur am Standrohr montieren. Diese Bauteile verfügen über einen Schnellverschluss (4).

Durch Drücken und gleichzeitiges Drehen im Uhrzeigersinn wird der Verschluss verriegelt.

Öffnen Sie den Verschluss, indem Sie zuerst die Bauteile zusammendrücken und dann das Rohr entgegen dem Uhrzeigersinn drehen.

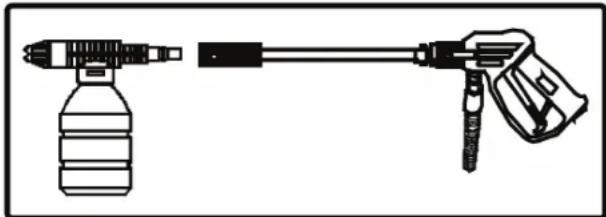

Reinigungsmittelbehälter an das Standrohr

Der Reinigungsmittelbehälter lässt sich nur am Standrohr (2) befestigen. Auch er rastet im Schnellverschluss ein.

Der Reinigungsmittelbehälter besteht aus 2 Bauteilen.

1. Anschluss mit Düse. Setzen Sie den Anschluss am Schnellverschluss (4) an.
2. Behälter. Er wird nach dem Befüllen am Anschluss angesetzt und durch eine kurze Drehung im Uhrzeigersinn verriegelt.

i HINWEIS:

Bei der Verwendung des Reinigungsmittelbehälters erreichen Sie keine Hochdruckwirkung.

Anschlussvoraussetzungen

Elektrischer Anschluss

• Bevor Sie den Stecker in die Steckdose stecken, prüfen Sie, ob die Netzspannung stimmt. Die Angaben zum Gerät finden Sie auf dem Typenschild. Dort finden Sie auch weitere Leistungsdaten des Gerätes.
• Schließen Sie das Gerät nur an eine geprüfte Steckdose an.

Verlängerungsleitungen

• Verwenden Sie nur Verlängerungsleitungen mit hoher mechanischer Festigkeit, die für den Außeneinsatz geeignet sind.
• Der Leitungsquerschnitt soll mindestens 3 x 1,5 mm ^2 betragen.
• Vorsicht! Es bilden sich Pfützen. Halten Sie Stecker und Kupplung trocken.
• Legen Sie Stecker und Kupplung hoch. Wir empfehlen mindestens 60mm über dem Boden.

Wasseranschluss

- Der Hochdruckreiniger ist nicht für den Anschluss eine Trinkwasserleitung geeignet.

• Er ist nicht für den Anschluss an Heißwasser geeignet. Das zulaufende Wasser darf maximal 50°C warm sein.
• Der Hochdruckreiniger hat keine selbstansaugende Pumpe. Wählen Sie eine Wasserversorung mit reinem Wasser und einem Druck von 0,01 MPa bis 0,4 MPa (4 Bar).
• Wenn Sie ein Trinkwassernetz nutzen, verwenden Sie einen Rückflussverhinderer gemäß Standard EN 12729 Typ BA.
• Schließen Sie den Rückflussverhinderer an die Wasserversorgung an und nicht am Gerät.
• Verwenden Sie einen gewebeverstärkten Wasserschlauch. Dieser ist nicht im Lieferumfang enthalten.

Der Schlauch sollte folgende Abmessungen haben:

Länge: min 7,5 m Durchmesser: min ½ Zoll bzw. 13mm

- Stecken Sie den Wasserschlauch an der Kupplung des Gerätes auf. Die andere Seite verbinden Sie mit der Wasserversorgung.

Die Anschlusswerte entnehmen Sie den technischen Daten dieser Anleitung.

Anwendungshinweise

Wasser

• Verunreinigungen könnten die Pumpe beschädigen. Wenn nötig, reinigen Sie das Wasser mit einem Filter.
• Wird der Hochdruckreiniger ohne Wasser betrieben, kommt es zur Beschädigung der Pumpe. Vergewissem Sie sich vor dem Betrieb, dass die Wasserversorgung sichergestellt ist.

Reinigungsmethode

Wenn Sie ein Reinigungsmittel verwenden, beachten Sie auch die Herstellerangaben.

1. Sprühen Sie das Reinigungsmittel sparsam auf die Oberfläche.
2. Lassen Sie es kurz einwirken ohne das Mittel trocknen zu lassen.
3. Spülen Sie den gelösten Schmutz mit dem Hochdruckstrahl ab.
4. Beginnen Sie mit einem breiten Strahl.
5. Sprühen Sie möglichst nicht senkrecht. Es erhöht die Gefahr von Beschädigungen.
6. Im Winkel von 45° wird Schmutz am besten weggespült.

△ ACHTUNG: Bei der Reinigung von Fahrzeugen

Reifen und Reifenventile können durch den Hochdruckstrahl beschädigt werden und platzen.

Erstes Anzeichen hierfür ist eine Verfärbung des Reifens. Verwenden Sie nur den Flachstrahl. Halten Sie bei der Reinigung einen Abstand von mindestens 50 cm ein.

Mischungsverhältnis Wasser zu Reinigungsmittel

Lesen Sie die Anweisungen auf Ihrem Reinigungsmittel.

• Messen Sie Reinigungsmittel für 10 Liter Wasser ab und geben Sie dieses in den Reinigungsmittelbehälter.
• Füllen den Rest mit Wasser auf.

Schutz vor Beschädigungen

Unterschätzen Sie nicht die Strahlwirkung des Hochdruckreinigers.

Möchten Sie empfindliche Oberflächen bearbeiten, verwenden Sie besser den Flachstrahl (siehe Einstellung des Sprühstrahls im Abschnitt „Betrieb“).

Bei Lacken oder gedämmten Fassaden beginnen Sie in einem Abstand von 2 Metern.

Arbeiten Sie sich je nach Verschmutzungsgrad langsam heran.

Vermeiden Sie Schäden, indem Sie in kurzen Abständen Ihre Arbeit kontrollieren.

Motorschutz

Der Motor wird mit einer Sicherung gegen Überlastung geschützt. Diese Sicherung ist temperaturabhängig und sitzt im Motor. Sollte sich der Motor plötzlich ausschalten, tun Sie Folgendes:

1. Schalten Sie den Hauptschalter aus.
2. Ziehen Sie den Netzstecker.
3. Warten Sie eine halbe Stunde und nehmen Sie den Betrieb dann wieder auf.

Sollte der Motor nicht mehr einschalten, wenden Sie sich an unseren Service.

Betrieb

Anschluss

1. Stellen Sie das Gerät senkrecht hin.
2. Verbinden Sie mit einem Schlauch den Wasseranschluss (11) mit der Wasserversorgung.
3. Öffnen Sie den Wasserzulauf und achten Sie auf auftretende Leckagen.
4. Sichem Sie die Spritzpistole durch die Verriegelung.
5. Stecken Sie den Netzstecker ein.
6. Schalten Sie den Hauptschalter ein.

Arbeiten mit der Spritzpistole

Einschalten: Lösen Sie die Verriegelung und ziehen Sie am Hebel der Pistole. Vorsicht Rückstoß!

Ausschalten: Lassen Sie den Hebel los. Sichern Sie in Arbeitspausen die Spritzpistole mit der Verriegelung.

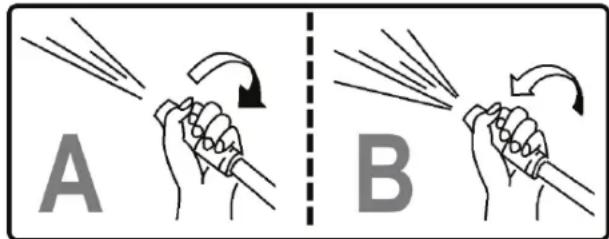

Einstellung des Sprühstrahls

Durch Drehen der Düse können Sie den Strahl vom Punkt (A) zum Flachstrahl (B) variieren.

A B

Zubehör wechseln

1. Schalten Sie das Gerät am Hauptschalter (5) aus.
2. Lassen Sie den noch vorhandenen Druck entweichen, indem Sie den Hebel an der Spritzpistole betätigen.
3. Sichem Sie die Spritzpistole durch die Verriegelung.
4. Wechseln Sie auf das gewünschte Zubehör und nehmen Sie den Betrieb wieder auf.

Betrieb beenden

1. Schalten Sie das Gerät am Hauptschalter aus.
2. Ziehen Sie den Netzstecker aus der Steckdose.
3. Schließen Sie den Wasserzulauf.
4. Lassen Sie den noch vorhandenen Druck entweichen, indem Sie den Hebel an der Spritzpistole betätigen.
5. Sichem Sie die Spritzpistole durch die Verriegelung.
6. Trennen Sie das Gerät von der Wasserversorgung, indem Sie den Schlauch am Wasseranschluss des Gerätes abschrauben.

Reinigung

⚠️ WARNING:

• Ziehen Sie vor der Reinigung immer den Netzstecker.
• Sprühen Sie den Hochdruckreiniger nicht mit dem Hochdruckstrahl ab.
• Tauchen Sie das Gerät nicht in Wasser. Auch nicht teilweise. Es könnte zu einem elektrischen Schlag oder Brand führen.

△ ACHTUNG:

• Benutzen Sie keine Drahtbürste oder andere scheuemde Gegenstände.
• Benutzen Sie keine scharfen oder scheuernden Reinigungsmittel.

Gehäuse, Schlauch und Netzkabel

• Diese Teile können Sie mit einem weichen trockenen Tuch abwischen.
• Bei hartnäckigem Schmutz feuchten Sie das Tuch leicht an.
• Wischen Sie anschließend alles trocken.

Wartung

• Lösen Sie nach dem Betrieb die Schläuche vom Hochdruckreiniger.
• Lassen Sie aus dem Hochdruckreiniger und den Schläuchen das Wasser ausfließen.
• Fetten Sie nach jedem 10. Einsatz die Schraub- und Steckverbindungen mit Vaseline.
• Kontrollieren Sie nach jedem 5. Einsatz das Sieb am Wassereinlass.
• Kontrollieren Sie vor jedem Einsatz die Dichtungen, das Stromkabel und den Hochdruckschlauch auf Beschädigungen.
• Beschädigte Teile müssen durch gleichwertige Ersatzteile ersetzt werden.

i HINWEIS:

Im Inneren des Hochdruckreinigers gibt es keine Teile die vom Benutzer gewartet werden müssen.

Ist am Hochdruckreiniger eine Reparatur nötig, wenden Sie sich an unseren Service.

Ersatzteile

Ersatzteile können Sie in unserem Webshop bestellen:

shop.clatronic.de

Die Ersatzteilnummern entnehmen Sie der Tabelle „Lieferumfang“.

Transport

• Sichern Sie das Zubehör im Zubehörhalter.
• Der Hochdruckreiniger kann senkrecht am Handgriff getragen werden.
  • Das Gewicht beträgt 5,7 kg.

Aufbewahrung

• Trennen Sie das Zubehör von einander.
• Lassen Sie das Zubehör und den Hochdruckschlauch leer laufen.

△ ACHTUNG:

In der Pumpe des Hochdruckreinigers befindet sich immer noch Wasser. Frost kann die Pumpe oder interne Rohrleitungen zerstören. Bewahren Sie das Gerät deshalb immer in frostfreien Räumen auf.

Störungsbehebung

Störung Mögliche Ursache Lösung
Das Gerät ist ohne Funktion.	Keine Stromversorgung	Überprüfen Sie den Netzanschluss und die Sicherung. Tauschen Sie ggf. die Verlängerungsleitungen.
	Gerät ist nicht eingeschaltet	Kontrollieren Sie die Position des Hauptschalters.
Der Motor stoppt plötzlich während des Betriebes.	Der Übertemperatur-schutz der Pumpe hat angesprochen.	Schalten Sie das Gerät aus und ziehen Sie den Stecker. Lassen Sie das Gerät für ca. 30 min. abkühlen. Nehmen Sie dann den Betrieb wieder auf.
Es wird kein Reinigungsmittel gezogen.	Verstopfung am Reinigungsmittelbehälter.	Kontrollieren Sie die Düse und Schläuche im Reinigungsmittelbehälter. Verdünnen Sie das Reinigungsmittel bevor Sie es einfüllen.
Das Gerät erreicht nicht den Arbeitsdruck.	Der Fehler liegt im Wasserzulauf.	Reinigen Sie das Sieb im Wasseranschluss.
		Prüfen Sie, ob genug Wasser aus dem Hahn kommt.
		Prüfen Sie ggf. den Rückflussverhinderer.
		Prüfen Sie, ob der Wasserschlauch zur Pumpe undicht ist oder einen Knick hat.
	Die Hochdruckdüse ist verstopft.	Reinigen Sie die Hochdruckdüse. Siehe „Reinigung Hochdruckdüse“ in diesem Kapitel.
	Der Fehler liegt am Hochdruckreiniger.	Verständigen Sie unseren Service.
Starke Druck-schwankungen	Die Pumpe zieht Luft.	Kontrollieren Sie die Schlauchverbindungen und ob der Wasserschlauch dicht ist.
	Die Hochdruckdüse ist verstopft.	Reinigen Sie die Hochdruckdüse. Siehe „Reinigung Hochdruckdüse“ in diesem Kapitel.
	Dichtungen oder Ventile im Hoch-druckreiniger sind beschädigt.	Verständigen Sie unseren Service.
Pumpe undicht Stöppen Sie sofort den Betreib.		Verständigen Sie unseren Service.

Reinigung der Hochdruckdüse:

1. Schalten Sie den Hauptschalter aus.
2. Betätigen Sie die Spritzpistole, um den Druck abzulassen.
3. Nehmen Sie das Strahlrohr ab.
4. Entfernen Sie mit dem Dorn die Verschmutzungen aus der Düse.

1. Spülen Sie den Schmutz aus, indem Sie Wasser entgegen der Strahlrichtung durch die Düse laufen lassen.

Schaltbild

SWITCH1 SWITCH2 BLUE CAPACITOR N 1 2 L 4 5 MOTOR BLACK Terminal protector

Geräuschentwicklung

In Übereinstimmung mit der DIN EN ISO 3744 wurde gemessen der arbeitsplatzbezogener Emissionswert L pA= 83 +/- 3 dB Schalleistungspegel L wA= 99 dB

Technische Daten

Modell: HDR 3597
Bemessungsspannung/-frequenz: 230 V\~50 Hz
Bemessungsaufnahme: 1400 W
Schutzklasse:....II
Mindest Zulaufmenge: 5,5 l/min
Maximaler Wasserdruck im Zulauf: 0,4 MPa (4 bar)
Arbeitsdruck: 7 MPa (70 bar)
Durchfluss im Betrieb: 5,0 l/min
Maximal zulässiger Druck: 10,5 MPa (105 bar)
Maximaler Durchfluss: 6,2 l/min
Maximale Zulauftemperatur: 50 °C
Nettogewicht: 5,7 kg

Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.

Hinweis zur Richtlinienkonformität

Hiermit erklärt der Hersteller, dass sich das Gerät HDR 3597 in Übereinstimmung mit den Anforderungen

• der europäischen Niederspannungsrichtlinie 2006/95/EG
• der europäischen Maschinenrichtlinie Richtlinie 2006/42/EG
- der EU-Richtlinie für elektromagnetische Verträglichkeit 2004/108/EG
• der Ökodesign Richtlinie 2009/125/EG
- und der RoHS-Richtlinie 2011/65/EG befindet.

Garantie

Garantiebedingungen

1. Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.
   Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.
2. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.
3. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.
4. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 06 2012

Garantieabwicklung

24 Stunden am Tag, 7 Tage in der Woche

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, steht Ihnen die schnellste und komfortabelste Möglichkeit der Reklamationsanmeldung über unser SLI - Internet-Serviceportal zur Verfügung.

www.sli24.de

Bitte melden Sie direkt den Servicevorgang auf unserem Online Serviceportal www.sli24.de an. Sie erhalten wenige Sekunden nach Abschluss der Anmeldung ein kostenloses Versandticket per E-Mail übermittelt. Zusätzlich erhalten Sie weitere Informationen zur Abwicklung Ihrer Reklamation.

Mit Ihren persönlichen Zugangsdaten, die direkt nach Ihrer Anmeldung per E-Mail an Sie übermittelt werden, können Sie den Status Ihres Vorgangs auf unserem Serviceportal www.sli24.de online verfolgen.

Sie brauchen das kostenlose Versandticket nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

So einfach kann Service sein!

1. Anmelden
2. Einpacken
3. Ab zur Post damit

Fertig, so einfach geht es!

Bitte vergessen Sie nicht, dem Gerät eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) als Garantienachweis beizulegen, da wir sonst keine kostenlosen Garantieleistungen erbringen können.

Unser Serviceportal www.sli24.de bietet Ihnen weitere Leistungen an:

• Downloadbereich für Bedienungsanleitungen
• Downloadbereich für Firmwareupdates
  • FAQ's, die Ihnen Problemlösungen anbieten
• Kontaktformular
• Zugang zu unseren Zubehör- und Ersatzteile-Webshops

Auch nach der Garantie sind wir für Sie da! – Kostengünstige Reparaturen zum Festpreis!

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Unfreie Lieferungen werden von uns nicht angenommen. Es entstehen Ihnen damit erhebliche Kosten.

Stand 06 2012

Entsorgung

Bedeutung des Symbols „Mülltonne“

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

Gebruiksaanwijzing

Verbindingsvereisten.... 15

Technische gegevens 17

Verwijdering 17

Verbindingsvereisten

Elektrische verbinding

Beschermingsklasse:......II

Nettogewicht: 5,7 kg
