MANUALE UTENTE SDC 5715 USB Trevi

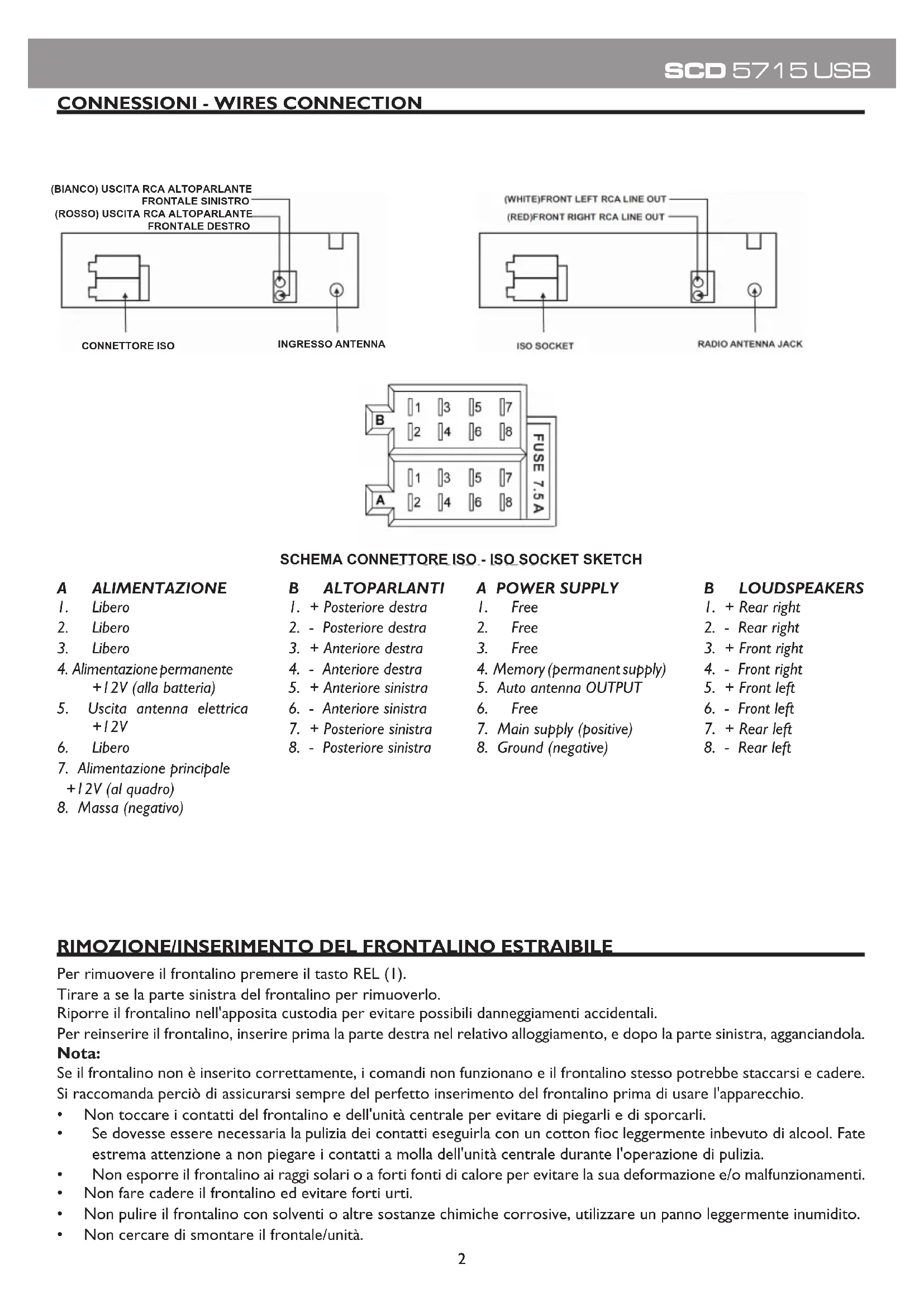

I. Libero
2. Libero
3. Libero
4. Alimentazione permanente +12V (alla batteria)
5. Uscita antenna elettrica +12V
6. Libero
7. Alimentazione principale +12V (al quadro)
8. Massa (negativo)

B ALTOPARLANTI

I. + Posteriore destra
2. - Posteriore destra
3. + Anteriore destra
4. - Anteriore destra
5. + Anteriore sinistra
6. - Anteriore sinistra
7. + Posteriore sinistra
8. - Posteriore sinistra

A POWER SUPPLY

J.Free
2. Free
3.Free
4. Memory (permanent supply)
5. Auto antenna OUTPUT
6.Free
7. Main supply (positive)
8. Ground (negative)

B LOUDSPEAKERS

RIMOZIONE/INSERIMENTO DEL FRONTALINO ESTRAIBILE

Per rimuovere il frontalino premere il tasto REL (I).

Tirare a se la parte sinistra del frontalino per rimuoverlo.

Riporre il frontalino nell'apposita custodia per evitare possibili danneggiamenti accidentali.

Per reinserire il frontalino, inseire prima la parte destra nel relativo alloggiamento, e dopo la parte sinistra, agganciandola.

Nota:

Se il frontalino non è inserto correttamente, i comandi non funzionano e il frontalino stesso potrebbe staccarsi e cadere. Si raccomanda perché di assicurarsi sempre del perfetto inserimento del frontalino prima di usare l'apparecchio.

Non toccare i contatti del frontalino e dell'unita centrale per evitare di piegarli e di sporcarli.
Se dovesse essere necessaria la pulizia dei contatti esegirla con un cotton fioc leggermente inbevuto di alcohol. Fate estrema attenzione a non piegare i contatti a molla dell'unità centrale durante l'operazione di pulizia.
Non esporre il frontalino ai raggi solari o a forti fonti di calorie per evitare la sua deformazione e/o malfunzionamenti.
Non fare cadere il frontalino ed evitare forti urti.
Non pulire il frontalino con solventi o altre sostanze chimiche corrosive, utilizzare un panno leggermente inumidito.
Non cercare di smontare il frontale/unità.

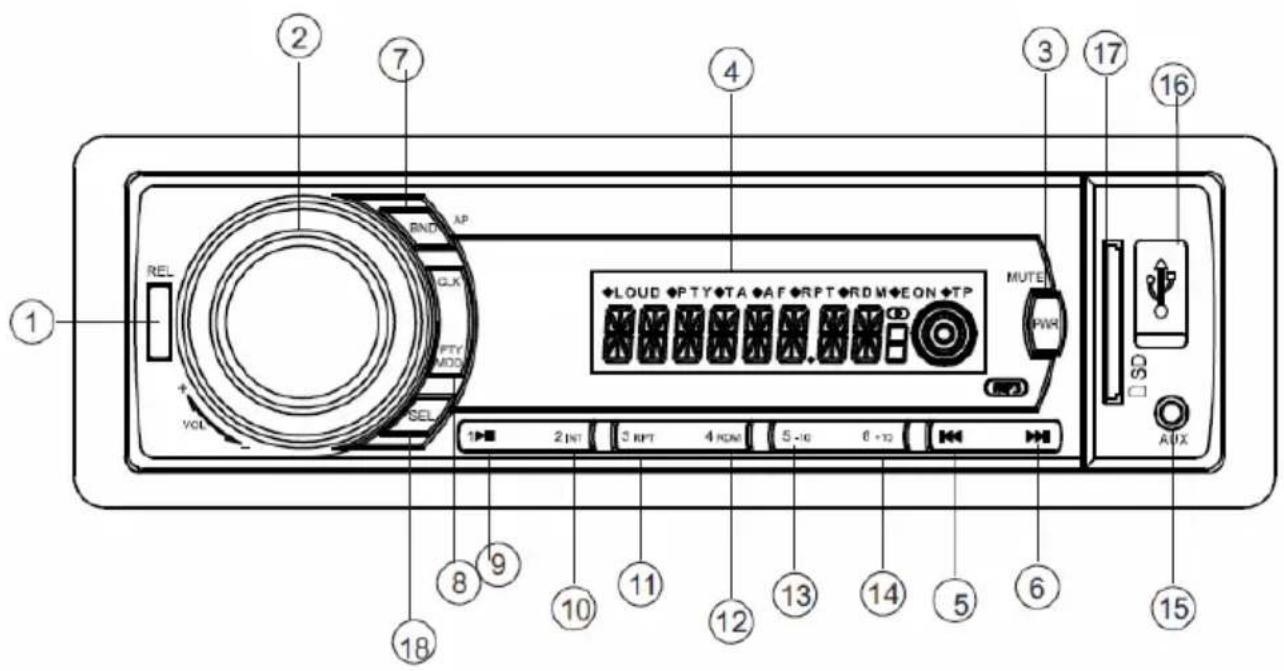

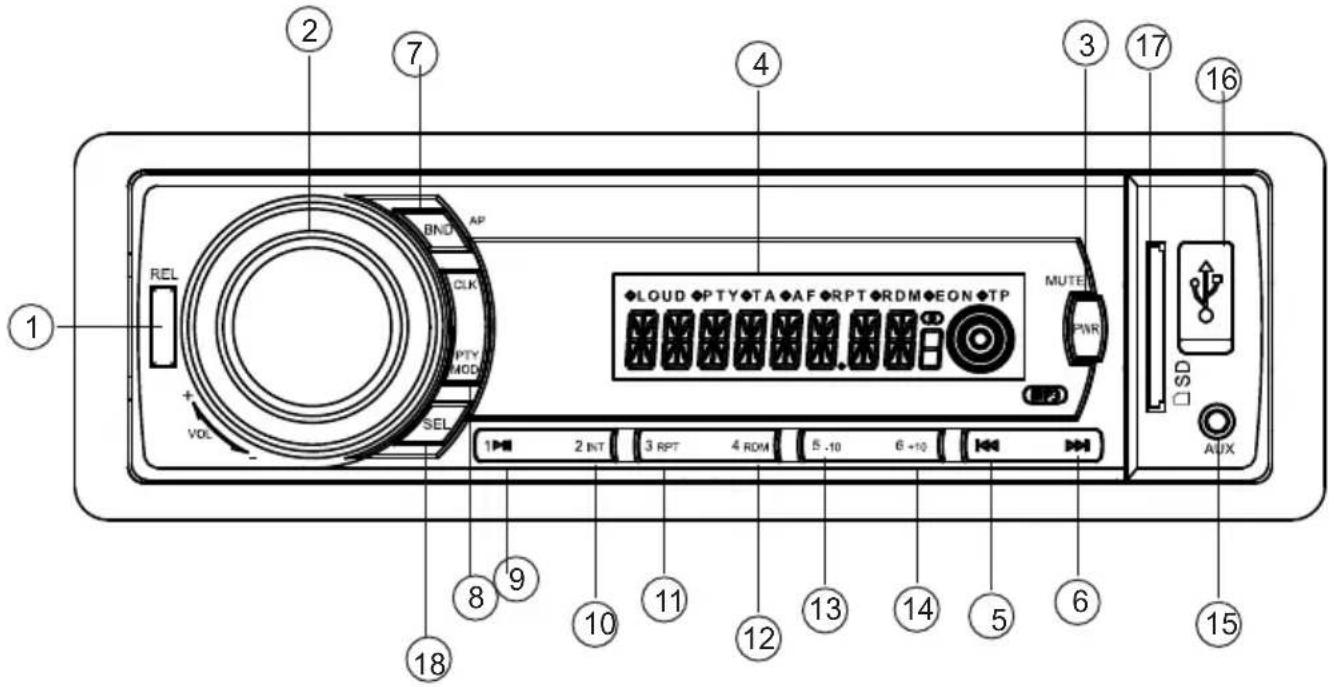

DESCRIZIONE COMANDI UNITÀ

I. Tasto REL, rimozione frontalino.
2. Manopola di controllo VOLUME/TONI.
3. Tasto PWR/MUTE, accensione/spegnimento / esclusione momentanea dell'audio.
4 Display.
5. Tasto 1 < < , sintonia, traccia precedente.
6. Tasto >>I, sintonia, traccia successiva.
7. Tasto BAND, selezione banda di frequenza F1, F2, F3, MW1, MW2 / scansione e memorizzazione frequenze radio / ricerca tracce MP3/WMA.
8. Tasto MODE/PTY, selezione sorgente / ricerca stazioni radio in base al programma trasmesso.
9. Tasto / , riproduzione/pausa traccia mp3/wma / stazione radio memorizzata I.
10. Tasto INT/2, riproduzione dei primi 10 secondi di un brano / stazione radio memorizzata 2.
II. Tasto RPT/3, funzione ripetizione traccia / stazione radio memorizzata 3.
12. Tasto RDM/4, riproduzione casuale / stazione radio memorizzata 4.
13. Tasto -10/5, selezione 10 traccce precedenti in sorgente USB/CARD / stazione radio memorizzata 5.
14. Tasto +10/6, selezione 10 tracce successive in sorgente USB/CARD / stazione radio memorizzata 6.
15. IngressoAUX.
16. Ingrasso USB.
17. Ingrasso SD Card.
18. Tasto SEL, accesso controlo toni/funzioni.

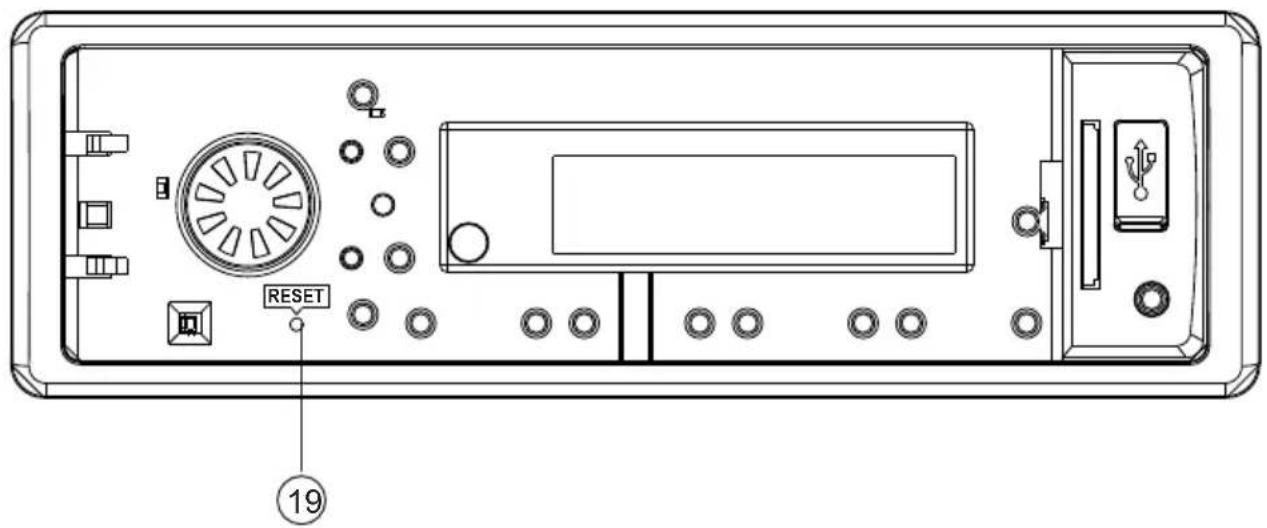

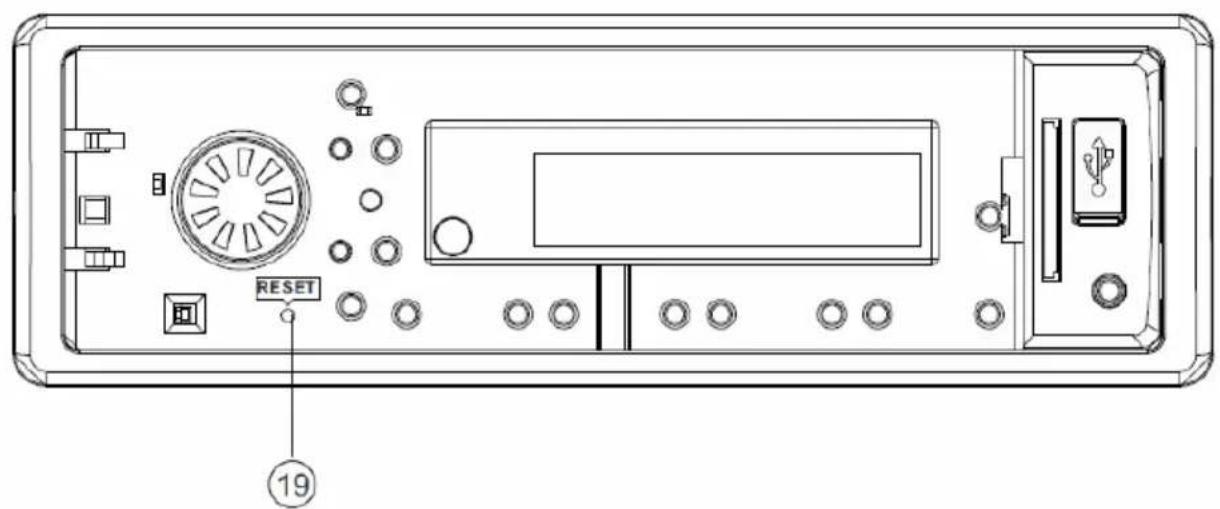

19. Tasto RESET.

ACCENSIONE / SPEGNIMENTO

I. Premere il tasto PWR (3) per accendere l'autoradio.
2. Tenere premuto il tasto PWR (3) per spegnere l'autoradio in modalità stand-by.

SELEZIONE SORGENTE

Premere in sequenza il tasto MODE (8) per selezionare le sorgenti TUNER, USB, CARD, AUX.

CONTROLLLAUDIO

REGOLAZIONE VOLUME/MUTO

I. Ruotare il Controllo funzioni (2) in senso orario/antiorario per aumentare/diminuire il volume.
2. Premere il tasto MUTE (3) per escludere momentaneamente l'audio. Sul display comparirà la scritta MUTE ON.
3. Ripremere il tasto MUTE (3) per riattivare l'audio. Sul display comparirà la scritta MUTE OFF.

REGOLAZIONE TONI BASSI/ALTI

I. Premere una volta il tasto SEL (18) per selezionare la regolazione dei toni bassi.
2. Sul display appeare I'indicazione del livello dei toni bassi "BASS".
3. Ruotare il il Controllo funzioni (2) in senso orario/antiorario per aumentare/diminuire il livello dei toni bassi.
4. Premere due volte il tasto SEL (18) per selezionare la regolazione dei toni alto.
5. Sul display appeare I'indicazione del livello dei toni alto "TRE".
6. Ruotare il il Controllo funzioni (2) in senso orario/antiorario per augmentare/diminuire il livello dei toni alto.

CONTROLLO BILANCIAMENTO/FADER

I. Premere tre volte il tasto SEL (18) per selezionare il bilanciamento dei canali.
2. Sul display appeare la scritta "9LR9".
3. Ruotare il Controllo funzioni (2) in senso orario/antiorario per bilanciare l'audio sul canale destro/sinistro
4. Premere quattro volte il tasto SEL (18) per selezionare la regolazione del fader.
5. Sul display appeare la scritta "9FR9".
6. Ruotare il Controllo funzioni (2) in senso orario/antiorario per regolare l'audio sulle casse posteriori/anteriori.

OPZIONLUTENTE

Qesto apparecchio e dotato di una series di opzioni attivabili o disattivabili a piacere dall'utente tramite la seguente procedura:

I. Tenere premuto il tasto SEL (18).
2. Premere ripetutamente il tasto SEL (18) per selezionare le opzioni disponibili.
3. Ruotare il Controllo funzioni (2) per scegliere l'opzione desiderata.

TA

Attiva/disattiva la funzione TA (Traffic Announcement), notiziari sul traffico. Sul display apparirà l'indicatore TA ON/OFF. Se la stazione trasmette notiziari sul traffico compare sul display il symbolo TP.

Se la stazione che si sta ricevendo non trasmette bollettini (indicatore "TP" sul display spento) l'apparecchio cerchera automaticamente una stazione che li trasmette (vedi TA SEEK/ALARM).

AF

Attiva/disattiva la funzione AF (Alternative Frequencies), frequenze alternative. Sul display apparirà l'indicatore AF ON/OFF. L'apparecchio riceve la lista delle frequenze alternative dell'emittente e si sintonizza automaticamente su quella con il segnale miglior.

Quando il segnale della stazione che si sta ascoltando peggiora, l'indicatore AF comincera a lampeggiare, l'apparecchio controlling la lista delle frequenze alternative trasmesse alla stazione e si risintonizza su quella con segnale migliorare.

TA SEEK/ALARM

TA SEEK: con la funzione TA attenuata, l'apparecchio cerchera automaticamente un stazione che trasmette bollettini sul traffico quando alla che si si sta scoltando non li trasmette, sintonizzandocisi automaticamente. Questa opzione è impostata di fabbrica.

TA ALRAM: con la funzione TA attenuata, l'apparecchio cerchera automaticamente un stazione che trasmette bollettini sul traffico quando alla che si si sta scoltando non li trasmette, emettingo un suono di avviso e rimanendo sulla stazione che si sta ascolatando.

PI SOUND/MUTE

PI SOUND: con la funzione AF attivata, l'apparecchio emetterà un suono di avviso quando si sintonizza su una frequenza alternatively. Questa opzione è impostata di fabbrica.

TA ALRAM: con la funzione AF attivata, l'apparecchio non émetterà nessun un suono di avviso quando si sintonizza su una frequenza alternatively.

RETURN S/L

RETURN S: con la funzione TA attenuata, imposta un intervallo di 60 secondi prima che l'apparecchio ricerchi la stessa stazione sequesta non viene ricevuta correttamente. Questa opzione è impostata di fabbrica.

RETURN L: con la funzione TA attenuata, imposta un intervallo di 90 secondi prima che l'apparecchio ricerchi la stessa stazione sequesta non viene ricevuta correttamente.

MASK DPI/ALL

MASK DPI: con la funzione AFattivata, nasconde la frequenza alternativa dell'emittente. Questa opzione è impostata di fabbrica. MASK ALL: con la funzione AF attivata, nasconde la frequenza alternativa dell'emittente e delle emittenti alla segnale RDS ma con un forte segnale.

BEEP ON/OFF

Attiva/disattiva l'emissione di un suono ad agli pressione di un tasto.

USER SET

Imposta la pre-equalizzazione del suono: Flat, Classic, Rock, Pop, User Set (normale).

VOL LAST/DEFA

VOL LAST: all'accensione il volume è lo stesso dell'ultimo spegnimento. Questa opzione è impostata di fabbrica.

VOL DEFA: all'accensione il volume è quello impostato alla voce AVOL. La voce AVOL compare automaticamente dopo aver selezionato VOL DEFA. Il livello del volume della voce AVOL è impostato di fabbrica su 20.

EUROPE/AMERICA

EUROPE: imposta la banda di ricezione europea.

AMERICA: imposta la banda di ricezione americana.

STEREO/MONO

STEREO: imposta l'ascolto della radio in stereo.

MONO: imposta l'ascolto della radio in mono.

LOUD ON/OFF

Attiva/disattiva la funzione Loudness, esaltazione dei bassi.

DX/LOCAL

DX: durante la ricerca automatica delle stazioni radio verranno ricevute tutte le stazioni,anche nelle disturbate. Questa opzione è impostata di fabbrica.

LOCAL: durante la ricerca automatica delle stazioni radio verranno ricevute solo le stazione con il segnale più forte.

CLK ON/OFF

Attiva/disattiva la visualizzazione sul display dell'orologio ad apparecchio spento.

CLK 12/24

Attiva/disattiva la visualizzazione dell'orologio in modalità 12 o 24 ore.

RADIO

SINTONIA AUTOMATICA

I. Premere il tasto BAND (7) per selezionare la banda di frequenza (FM1/FM2/FM3 o MW1/MW2) che si desidera ascoltare.
2. Tenere premuto il tasting >>1 (6) per sintonizzarsi automaticamente sulla stazione seguente.
3. Tenere premuto il tasto I<< (5) per sintonizzarsi automaticamente sulla stazione precedente.
4. Se la funzione TA è attenuata verranno sintonizzate solo le stazioni che trasmettono i bollettini sul traffico.
5. Se la funzione PTY è attivata verranno sintonizzate solo le stazioni che trasmettono il tipo di programma specificato.

SINTONIA MANUALE

I. Premere il tasting BAND (7) per selezionare la banda di frequenza (FM1/FM2/FM3 o MW1/MW2) che si desidera ascoltare.
2. Premere in sequenza il tasting >> I (6) o I << (5) per avanzare o retrocedere la sintonizzazione di 0,05MHz in FM o di 9kHz in MW.

MEMORIZZAIONE DELLE STAZIONI

I. Sintonizzarsi sulla stazione desiderata come descripto precedentente.
2. Tenere premuto un tasto di memoria da I a 6 (9-14).
3. Ripetere il punto 2 per memorizzare tutte le autres stazioni in tutte le bande.

MEMORIZZAIONE AUTOMATICA DELLE STAZIONI

Qesto apparecchio e dotato di un systema di auto memorizzazione che ricerca e memorizza le 6 stazioni più forti.

I. Premere il tasto BAND (7) per selezionare la banda di frequenza (FM1/FM2/FM3 o MW1/MW2) su cui effettuare la memorizzazione automatica.
2. Tenere premuto il tasting BAND (7). L'apparecchio ricercherà e memorizzera automaticamente le sei stazioni con il segnale più forte.

RDS (RADIO DATA SYSTEM)

IlsystemaRDSpreede la trasmissione,dlles emittenti europee che lo hanno adottato,di una series di informazioni comprendenti:

Il nome dell'emittente, le eventuali frequenze alternative su cui può essere ricevuta, l'inizio di un notiziario sul traffico, il tipo di programma trasmesso (musica classica, jazz, rock, cultura), ecc.

ATTIVAZIONE DELLA FUNZIONE PTY

Questa funzione permette di selezionare il tipo di programma desiderato, per esempio, musica rock, pop music, news, ecc. La radio si sintonizzera solo sulle stazioni che trasmettono il tipo di programma selezionato.

I. Tenere premuto il tasto PTY (8). Sul display comparirà l'indicazione del tipo di programma trasmesso.
2. Agire sui tasti di memoria da I a 6 (9-14) per selezionare il tipo di programma.
3. La radio si sintonizzera automaticamente su una stazione che trasmette il tipo di programma selezionato.
4. Se il tipo di programma selezionato non è presente il display migliorà la scritta NO PTY, tornando all'ascolto della stazione radio.

INGRESSO USB/SD CARD

I. Inserire un dispositivo USB/lettore MP3 nell'ingresso USB (16) o una SD/MMC Card nell'ingresso SD Card (17).
2. La riproduzione partirà automaticamente e sul display verrà migliorato il numero della traccia riprodotta.

NOTA: L'auto radio SCD 5715USB, potrebbe non supportare alcuni apparecchi esterni con presa USB, quello e dovuto all'incompatibilità dei processori.

RIPRODUZIONE BRANI MP3/WMA

INIZIO DELLA RIPRODUZIONE

I. Premere il tasto MODE (8) per selezionare la sorgente USB o CARD.
2. La riproduzione partirà automaticamente e sul display verrà migliorato il numero della traccia riprodotta.
3. Premere il tasting >11 (9) per arrestare momentaneamente la riproduzione. Premerlo nuovamente per riprendere la riproduzione.

I. Premere il tasting >> I (6) durante l'ascolto per passare alla traccia successiva.
2. Premere il tasto I < < (5) durante l'ascolto per tornare all'inizio della traccia corrente. Premerlo più volte per passare alle traccce precedenti.
3. Premere i tasti -10 o +10 (14 o 13) per indietreggiare o avanzare di 10 tracce.
4. Tenere premuto i tasti -10 o +10 (14 o 13) per passare alla cartella precedente o successiva.

RICERCA VELOCE

I. Tenere premuto il tasting >> I (6) durante l'ascolto della traccia per avanzare velocamente.
2. Tenere premuto il tasto I<< (5) durante l'ascolto della traccia per indietreggiare velocamente.

FUNZIONI AVANZATE

I. Premere il tasting INT (10) per ascoltare in sequenza i primi 10 secondi di agli traccia del disco (INT ON). Premerlo nuovamente per tornare al normale ascolto (INT OFF).
2. Premere il tasto RPT (I) per attivare la ripetizione automatica della traccia in ascolto (RPT ONE). Premerlo una seconda volta per attivare la ripetizione automatica della cartella in ascolto (RPT ABM).

Premerlo nuovamente per disattivare la ripetizione (RPT OFF).

1. Premere il tasto RDM (12) per attivare l'ascolto in sequenza casuale delle traccce sul disco (RDM ON). Premerlo nuovamente per tornare alla riproduzione in sequenza delle traccce (RDM OFF).
2. Tenere premuto il tasting >II (9) per portarsi direttamente alla prima traccia del disco.

RICERCA PER TRACCIA

I. Premere il tasto BAND (7). Sul display verrà visualizzata la scritta TRK 000.
2. Ruotare il Controllo funzioni (2) per impostare la cifra delle centinaia. Premere il tasto SEL (18) per confermare.
3. Ruotare il Controllo funzioni (2) per impostare la cifra delle decine. Premere il tasto SEL (18) per confermare.
4. Ruotare il Controllo funzioni (2) per impostare la cifra delle unità. Premere il tasto SEL (18) per confermare.
5. Premere il tasto ≥ 11 (10) per riproduire la traccia selezionata.

INGRESSO AUX IN

I. Premere in sequenza il tasto MODE (8) per portarsi sulla sorgente AUX.
2. Collegare una qualsiasi unità provvista di uscita audio all'ingresso AUX (15).
3. Comandare l'unità esterna dai propri comandi.

CARATTERISTICTECNICHE

GENERALI

Alimentazione: 12V
Assorbimento max. 7A
Potenza di uscita massima: 7,5W x 4 canali

FM

Banda di frequenza: 87.5MHz - 108MHz
Sensibilità: 3μV
I.F: 10.7MHz

MW

Banda di frequenza: 522KHz - 1620KHz
Sensibilità: 40dB
I.F: 450KHz

LINE-OUT

Output: 1000mV MAX

SEZIONE CD

Sistema: Audio MP3
Risposta in frequenza: 20-100Hz ≤5dB
100KHz-20KHz ≤5dB
Rapporto S/R (SD & USB): 50dB [1KHz]

NOTA

TREVI perseguè una politica di continuo miglioramento dei prodotti. Per tale motivo le caratteristiche tecniche sono soggette a modifiche alla preavviso.

DESCRIPTION OF CONTROLS ON FRONT CONTROL PANEL

Front Control Panel

Il significato rìportato sull'apparecchiatura indica che il rifiuto deve essere oggett di "raccolta separata" pertanto il prodotto non deve essere smaltito insieme ai rifiuti urbani.

L'utente dovra conseignare il prodotto presso gli apposti "centri di raccolta differenziata" predisisti dalle amministrazioni comunali, oppure consegnarlo al rivenditore contro acquisto di un nuovo prodotto.

La raccolta differenziata del rifiuto e le successive operazioni di trattamento, recupero e smaltimento favoriscono la produzione di apparecchiature con materiali riciclati e limitano gli effetti negativi sull'ambiente e sulla salute causati da una gestione impropria del rifiuto.

Lo smaltimento abusivo del prodotto comporta l'applicazione di sanzioni amministrative.

DICHIARAZIONE DI CONFORMITA

SI DICIHIARA CHE:

L'apparecchio: Autoradio con riproduktore

CD/Mp3 marca TREVI modello SCD 5715USB

risponde alle prescrizioni dell'art. 2 comma I

del D.M. 28 agosto 1995, n° 548

Rimini, 31 Dicembre 2013

TREVI S.p.A.

Strada Consolare Rimini-San Marino, 62

47924 Rimini (RN) Italia
