SDC 5715 USB - Autoradio Trevi - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil SDC 5715 USB Trevi au format PDF.
| Type de produit | Autoradio |
| Marque | Trevi |
| Modèle | SDC 5715 USB |
| Alimentation | 12V CC, absorption max. 7A |
| Puissance de sortie | 7,5W x 4 canaux |
| Impédance haut-parleurs | 4 ohms par canal |
| Bande FM | 87,5 MHz - 108 MHz |
| Bande MW | 522 kHz - 1620 kHz |
| Sensibilité FM | 3 µV |
| Sensibilité MW | 40 dB |
| Entrées | USB (avant), SD/MMC (avant), AUX (avant, jack 3,5 mm) |
| Sorties | Line-out (1000 mV max) |
| Fonctions radio | RDS (AF, TA, PTY), synthétiseur, mémorisation automatique |
| Lecture MP3/WMA | USB, SD, support MP3 et WMA |
| Fonctions avancées | Intro (10s), répétition (piste/dossier), aléatoire |
| Égaliseur | Préréglages : Flat, Classic, Rock, Pop, User Set |
| Affichage | Numérique (fréquence, pistes, horloge, RDS) |
| Horloge | Affichage réglable 12/24h, activation/désactivation |
| Façade amovible | Oui, avec touche REL, étui de rangement fourni |
| Nettoyage des contacts | Coton-tige imbibé d'alcool, ne pas plier les contacts |
| Sécurité | Ne pas exposer la façade à la chaleur, ne pas démonter |
| Instructions de recyclage | Collecte séparée obligatoire (pictogramme poubelle barrée) |
FOIRE AUX QUESTIONS - SDC 5715 USB Trevi
Questions des utilisateurs sur SDC 5715 USB Trevi
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Autoradio au format PDF gratuitement ! Retrouvez votre notice SDC 5715 USB - Trevi et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil SDC 5715 USB de la marque Trevi.
MODE D'EMPLOI SDC 5715 USB Trevi

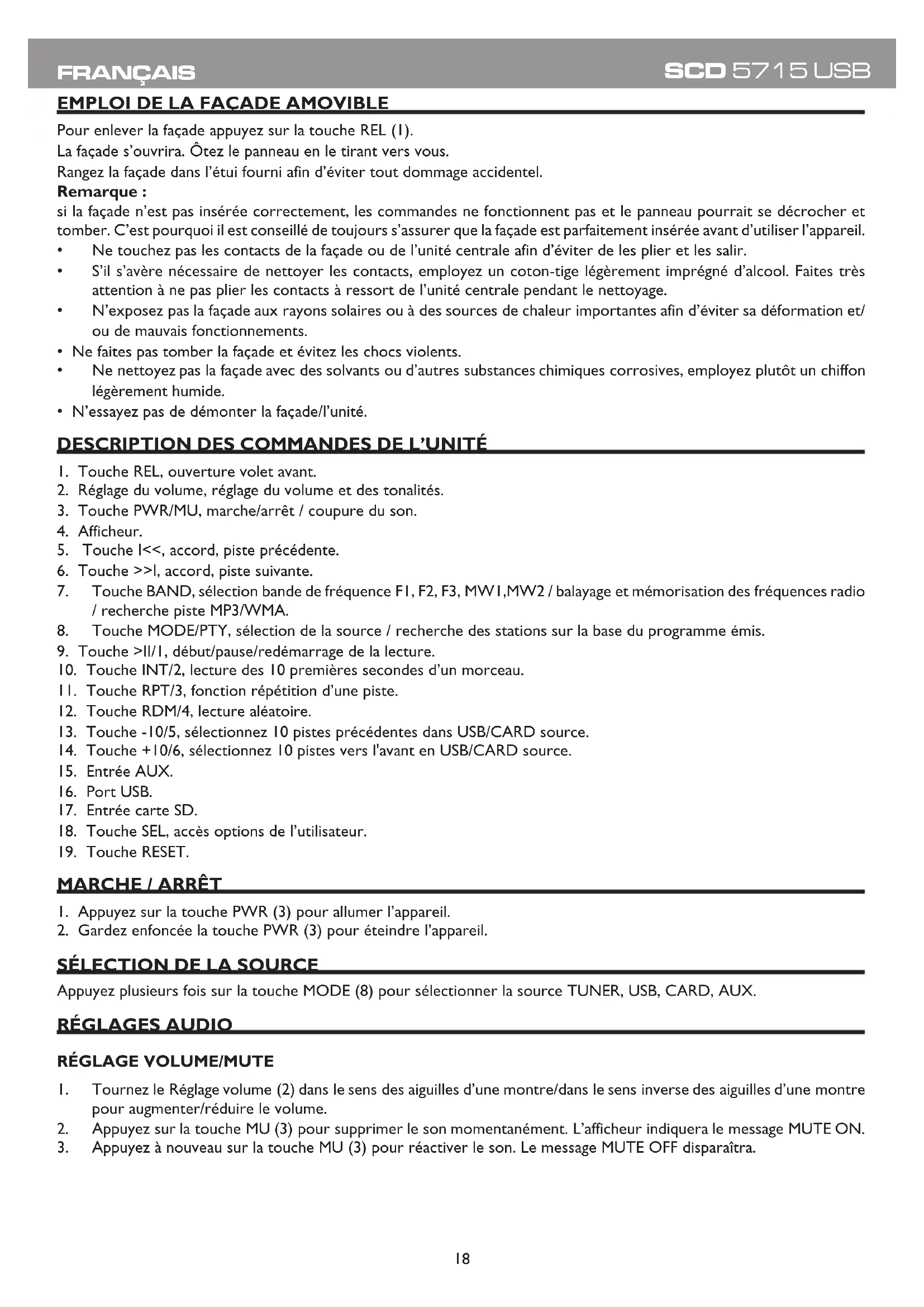

Pour enlever la façade appuyez sur la touche REL (I).
La façade s'ouvrira. Œtez le panneau en le tirant vers vous.
Rangez la façade dans l'étui fourni afin d'éviter tout dommage accidentel.
Remarque :
si la facade n'est pas insereé correctement, les commandes ne fonctionnent pas et le panneau pourrait se decrocher et tomber. C'est pourquoi il est conseilé de tousjns s'assurer que la facade est parfaitement insereé avant d'utiliser l'appareil.
- Ne touchez pas les contacts de la façade ou de l'unité centrale afin d'éviter de les plier et les salir.
S'il s'avere necessaire de nettoyer les contacts, employez un coton-tige tegerement impregne d'alcool. Faites tres attention a ne pas plier les contacts a ressort de l'unite centrale pendant le nettoyage.
N'exposez pas la façade aux rayons solaires ou à des sources de chaleur importantes afin d'eviter sa déformation et/ou de mauvais fonctionnements. - Ne faites pas tomber la façade et évitez les chocs violents.
- Ne nettoyez pas la façade avec des solvants ou autres substances chimiques corrosives, employez plutôt un chiffon légarement humide.
N'essayez pas de démonter la façade/l'unité.
DESCRIPTION DES COMMANDES DE L'UNITÉ
I. Touche REL, ouverture volet avant.
2. Reglage du volume, réglage du volume et des tonalités.
3. Touche PWR/MU, marche/arrêt / coupure du son.
4. Afficheur.
5. Touche 1 < < , accord, piste precedente.
6. Touche >>I, accord, piste suivante.
7. Touche BAND, selection bande de frquence F1, F2, F3, MWI,MW2 / balayage et mémorisation des frques c radio / recherche piste MP3/WMA.
8. Touche MODE/PTY, selection de la source / recherche des stations sur la base du programme émis.
9. Touche >11 / 1 , début/pause/redémarrage de la lecture.
10. Touche INT/2, lecture des 10 premières secondes d'un morceau.
II. Touche RPT/3, fonction repetition d'une piste.
12. Touche RDM/4, lecture aléatoire.
13. Touche -10/5, Sélectionnez 10 pistes précédentes dans USB/CARD source.
14. Touche +10/6, Sélectionnez 10 pistes vers l'avant en USB/CARD source.
15. Entre AUX.
16. Port USB.
17. Entre e carte SD.
18. Touche SEL, accès options de l'utilisateur.
19. Touche RESET.
MARCHE / ARBÉT
I. Appuyez sur la touche PWR (3) pour allumer l'appareil.
2. Gardez enforcée la touche PWR (3) pour éteindre l'appareil.
SELECTION DE LA SOURCE
Appuyez plusieurs fois sur la touche MODE (8) pour selectionner la source TUNER, USB, CARD, AUX.
RéGLAGES AUDIO
RéGLAGE VOLUME/MUTE
I. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour augmenter/reduire le volume.
2. Appuyez sur la touche MU (3) pour supprimer le son momentanement. L'afficheur indiquera le message MUTE ON.
3. Appuyez à nouveau sur la touche MU (3) pour réactiver le son. Le message MUTE OFF disparaitra.
RéGLAGE DES GRAVES/AIGUS
I. Appuyez une fois sur la touche SEL (18) pour selectionner le réglage des graves.
2. L'afficheur indique le niveau des graves « BASS »
3. Tournez le Réglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour augmenter/reduire les graves.
4. Appuyez deux fois sur la touche SEL (18) pour selectionner le réglage des aigus.
5. Sur l'afficheur apparait le niveau des aigus «TRE».
6. Tournez le Réglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour augmenter/réduire les aigus.
RéGLAGE BALANCE/FADER
I. Appuyez trois fois sur la touche SEL (18) pour selectionner la balance des canaux.
2. Sur l'afficheur apparait le message « 9LR9 »
3. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour regler la balance audio sur le canal droit/gauche
4. Appuyez quatre fois sur la touche SEL (18) pour selectionner le réglage du fader.
5. Sur l'afficheur apparait le message « 9FR9 »
6. Tournez le Reglage volume (2) dans le sens des aiguilles d'une montre/dans le sens inverse des aiguilles d'une montre pour regler le son sur les enceintes avant/arrière.
OPTIONS DE L'UTILISATEUR
Cet apparéil est équipé d'une série d'options que l'utilisateur peut activer ou désactiver à son gré comme il est décrit ci-dessous :
I. Gardez enforcée la touche SEL (18).
2. Appuyez plusieurs fois sur la touche SEL (18) pour selectionner les options disponibles.
3. Tournez le bouton de Reglage du volume (2) pour désir l'option souhaitée.
TA
Active/désactive la fonction TA (Traffic Announcement) bulletins d'informations routières. Sur l'afficheur apparaitra l'indicateur TA.
Si la station émet des bulletins d'informations routières, sur l'afficheur apparait le symbole TP.
Si la station que vous receivez ne transmet pas de bulletins (l'indicateur « TP » est eteint sur l'afficheur) l'appareil chercha automatiquement une station qui les transmet (voir TA SEEK/ALARM).
Si le volume est en-dessous du niveau 20, il sera automatiquement mis au niveau 20 quand le bulletin d'informations routières demarrera, et reviendra au niveau precedent une fois le bulletin terminé.
AF
Active/desactive la fonction AF (Alternative Frequencies) fréquences alternatives. Sur l'afficheur apparaitra l'indicateur AF. L'appareil reçoit la liste des fréquences alternatives de la station et synthonise automatiquement la plus puissantante.
Quand le signal de la station que vous ecoutez s'affaiblit, l'indicateur AF commencer a clignoter, l'appareil controle la listedes fréquences alternatives transmises et se symponise sur celle qui possède le meilleur signal.
TA SEEK/ALARM
TA SEEK : lorsque la fonction TA est activée et si la station en écoute ne transmet pas les bulletins d'informations routières, l'appareil recherche automatiquement une station qui les transmet en s'y synthonisant automatiquement. Cette option est réglee en usine.
TA ALARM : lorsque la fonction TA est activée et si la station en écoute ne transmet pas les bulletins d'informations routières, l'appareil recherche automatiquement une station qui les transmet en émettant un averissement sonore et en restant sur la station en écoute.
PI SOUND/MUTE
PI SOUND : lorsque la fonction AF est activée l'appareil émettra un averissement sonore quand il se syntonise sur une fréquence alternative. Cette option est réglée en usine.
TA ALARM : lorsque la fonction AF est activée l'appareil n'émettra aucun averissement sonore quand il se syntonise sur une fréquence alternative.
RETURN S/L
RETURN S : lorsque la fonction TA est activée, cela regle un intervalle de 60 secondes avant que l'appareil ne recherche la même station si celle-ci n'est pas reçue correctement. Cette option est régée en usine.
RETURN L : lorsque la fonction TA est activée, cela regle un intervalle de 90 secondes avant que l'appareil ne recherche la même station si celle-ci n'est pas reçue correctement.
MASK DPI/ALL
MASK DPI : lorsque la fonction AF est activée, cela cache la fréquence alternative de la station. Cette option est régée en usine.
MASK ALL : lorsque la fonction AF est activée, cela cache la fréquence alternative de la station et des stations sans signal RDS mais qui ont un signal fort.
BEEP ON/OFF
Active/désactive l'émission d'un son à chaque pression d'une touche.
USERSET
Règle la pré-égalisation du son : User Set (normale), Flat, Classic, Rock, Pop.
VOL LAST/DEFA
VOL LAST: le volume lors de la mise en service est le même que celui lors du dernier arrêt. Cette option est réglée en usine.
VOL DEFA : le volume lors de la mise en service est celui regle à l'option AVOL. L'option AVOL apparait automatiquement après avoir selectionné VOL DEFA. Le niveau du volume de l'option AVOL est regle en usine sur 20.
EUROPE/AMERICA
EUROPE: règle la bande de réception européen.
AMERICA: règle la bande de réception française.
STEREO/MONO
STEREO: règle l'écoute de la radio en stéreo.
MONO:regle l'ecoute de la radio en mono.
LOUD ON/OFF
Active/désactive la fonction Loudness, accentuation des graves.
DX/LOCAL
DX : pendant la recherche automatique des stations de radio toutes les stations, y compris les brouillées, seront reçues.
Cette option est réalisée en usine.
LOCAL : pendant la recherche automatique des stations de radio seules les stations avec le signal le plus fort seront reçues.
CLK ON/OFF
Active/désactive l'affichage de l'horloge sur l'afficheur lorsqu'ell est eteint.
CLK 12/24
Active/désactive l'affichage de l'horloge en mode 12 ou 24 heures.
RADIO
ACCORD AUTOMATIQUE
I. Appuyez sur la touche BAND (7) pour selectionner la bande de frquence (FM1/FM2/FM3 ou MW1/MW2) que l'on souhaite écouter.
2. Gardez enforcée la touche >>1 (6) pour vous syntoniser automatiquement sur la station suivante.
3. Gardez enforcée la touche 1 < < 5 pour vous syntoniser automatiquement sur la station precedente.
4. Si la fonction TA est activée, l'appareil syntonise uniquement les stations qui transmettent des bulletins d'informations routières.
5. Si la fonction PTY est activée, l'appareil synonymise uniquement les stations qui transmettent le type de programme spécifique.
ACCORD MANUEL
I. Appuyez sur la touche BAND (7) pour selectionner la bande de frquence (FMI/FM2/FM3 ou MWI/MW2) que l'on souhaite écouter.
2. Appuyez plusieurs fois sur la touche >> I (6) ou I << (5) pour augmenter ou diminuer la synthonisation de 0,05MHz en FM ou de 9kHz en MW.
MÉMORISATION DES STATIONS
I. Syntonisez la station souhaitatione comme decrit aparavant.
2. Gardez enforcée une touche de mémoire souhaïée de l à 6 (9-14). La radio émettra un son et la station sera mémorisée.
3. Repetez le point 2 pour memoriser toutes les autres stations sur toutes les bandes.
MÉMORISATION AUTOMATIQUE DES STATIONS
Cet apparéil est équipé d'un système de mémorisation automatique qui recherche et memorise les 6 stations les plus puissantes.
I. Appuyez sur la touche BAND (7) pour selectionner la bande de frquence (FM1/FM2/FM3 ou MW1/MW2) sur laquelle effectuer la mémorisation automatique.
2. Gardez enforcée la touche BAND (7). L'appareil recherche et memorisera automatiquement les six stations ayant le signal le plus puissant.
RDS (RADIO DATA SYSTEM)
Le système RDS prévoit l'émission, par les stations européennes qui l'on adopté, d'une série d'informations complément : Le nom de la station, les fréquences alternatives eventuelles sur lesquelles elle peut être reçue, le début des bulletins d'informations routières, le type de programme émis (musique classique, jazz, rock, culture), etc.
MISE EN SERVICE DE LA FONCTION PTY
Cette fonction permet de selectionner le type de programme souhaite, par exemple la musique rock, pop, les bulletins d'informations, etc.
La radio ne syntonisera que les stations qui émettent le type de programme sélectionné.
I. Gardez enfoncée la touche MODE/PTY (8). L'indication du type de programme émis apparaitra sur l'afficheur.
2. Actionnez les touches de mémoire de I à 6 (9-14) pour sélectionner le type de programme.
3. La radio symtonisera automatiquement une station qui émet le type de programme sélectionné.
4. Si le type de programme selectionné n'est pas disponible, le message NO PTY apparaitra sur l'afficheur et l'appareil reviendra à l'écoute de la station de radio.
PORT USB/ENTRÉE CARTESD
I. Branchez un dispositif USB/lecteur MP3 sur l'entrée USB (16) ou une Carte SD/MMC dans l'entrée SD Card (17).
2. La lecture demarrera automatiquement et l'afficheur indique le numero de la piste à l'ecoute.
REMARQUE : il se peut que l'autoradio SCD 5715USB ne supporte pas certains appareils externes avec connexion USB ; cela est du à l'incompatibilité des processeurs.
LECTURE DE MUSIQUE MP3/WMA
Début de LA LECTURE
I. Appuyez sur le bouton MODE (8) pour selectionner une source USB ou CARD.
2. La lecture demarrera automatiquement et l'afficheur indique le numero de la piste à l'ecoute.
3. Appuyez sur la touche >II (9) pour arreter momentanément la lecture. Appuyez encore sur la même touche pour reactiver la lecture.
SAUT DE PISTE/DOSSIER
I. Appuyez sur la touche >> I (6) durant l'écoute pour passer à la piste suivante.
2. Appuyez sur la touche 1 < < 5 durant I'ecoute pour revenir au debut de la piste a I'ecoute. Appuyez plusieurs fois sur la meme touche pour passer aux pistes precedentes.
3. Appuyez sur les touches -10 ou +10 (13 ou 14) pour reculer ou avancer de 10 pistes.
4. Gardez enfoncées les touches -10 ou +10 (13 ou 14) pour passer au dossier précédent ou suivant.
DéFILEMENT RAPIDE
I. Gardez enfoncée la touche >> I (6) durant l'écoute de la piste pour avancer rapidement.
2. Gardez enforcée la touche 1 < < 5 durant I'ecoute de la piste pour reculer rapidement.
FONCTIONS AVANCEES
I. Appuyez sur la touche INT (10) pour écouter en sequence les 10 premières secondes de toutes les pistes du disque (INT ON). Appuyez à nouveau sur cette touche pour reprendre la lecture normale (INT OFF).
2. Appuyez sur la touche RPT (11) pour activer la répétition automatique de la piste en écoute (RPT ONE).
Appuyez une deuxieme fois pour activer la répétition automatique du dossier (RPT ABM).
Appuyer encore sur la même touche pour désactiver la fonction de répétition (RPT OFF).
- Appuyez sur la touche RDM (12) pour déclencher la lecture aléatoire des pistes du disque (RDM ON). Appuyez encore une fois pour désactiver la lecture aléatoire des pistes (RDM OFF).
- Gardez enforcée la touche >II (10) pour aller directement à la première piste.
RECHERCHE PAR PISTE
I. Pour les CD MP3 gardez enforcée la touche BAND (7). L'afficheur indique le message TRK 000.
2. Tournez la touche Réglage volume (2) pour régler le chiffre des centaines. Appuyez sur la touche SEL (18) pour confirmer.
3. Tournez la touche Réglage volume (2) pour régler le chiffre des dizaines. Appuyez sur la touche SEL (18) pour confirmer.
4. Tournez la touche Reglage volume (2) pour regler le chiffre des unités. Appuyez sur la touche SEL (18) pour confirmer.
5. Appuyez sur la touche >II (9) pour jouer le piste selectionné.
ENTRÉEAUXIN
I. Appuyez plusieurs fois sur la touche MODE (8) jusqu'à afficher la source AUX.
2. Branchez une unité de n'importe quel type équipée d'une sortie audio sur la prise d'entrée AUX (15).
3. Contrôlez l'unité externe à travers ses commandes.
CHARACTERISTIOUES TECHNIQUES
GÉNÉRALITÉS
Alimentation: 12V
Absorption max. 7A
Puisance de sortie maximum : 7,5W x 4 canaux
Impedance des haut-parleurs 4 ohm par canal
FM
Bande de fréquence : 87.5MHz - 108MHz
Sensibilité : 3μV
F.I. 10.7MHz
MW
Bande de fréquence : 522KHz - 1620KHz
Sensibilité : 40dB
F.I. 450KHz
LINE-OUT
Output: 1000mV MAX
SECTION CD
Système : Audio MP3
Réponse en fréquence: 20-100Hz ≤5dB
100KHz-20KHz ≤5dB
TREVI suit une politique d'amélioration continuaule des produits. C'est pourquoi les caractéristiques techniques sont sujéttes à des modifications sans préavis.
Le symbole figurant sur l'appareil indique que le produit fait l'objet d'une "collecte séparée". C'est pourquoit, le produit ne doit pas être éliminé avec les déchets urbains.
L'utilisateur doit remettre le produit auprès de " décharges spécialisées de collecte séparée " prévues par les autorités locales, ou bien le rendre au revendeur quand il achètera un nouvel apparéil équivalent.
La collecte séparée du produit et les opérations successives de traitement, recyclage et élimination favorisent la production d'appareils composés par des matériaux recyclés ainsi que permettent d'éviter des effets négatifs sur l'environnement et sur la santé des personnes suite à une gestion impropre du déchet.
Toute élimination abusive du produit entraîne l'application de sanctions administratives.
