MANUALE UTENTE Air cooler Eurom

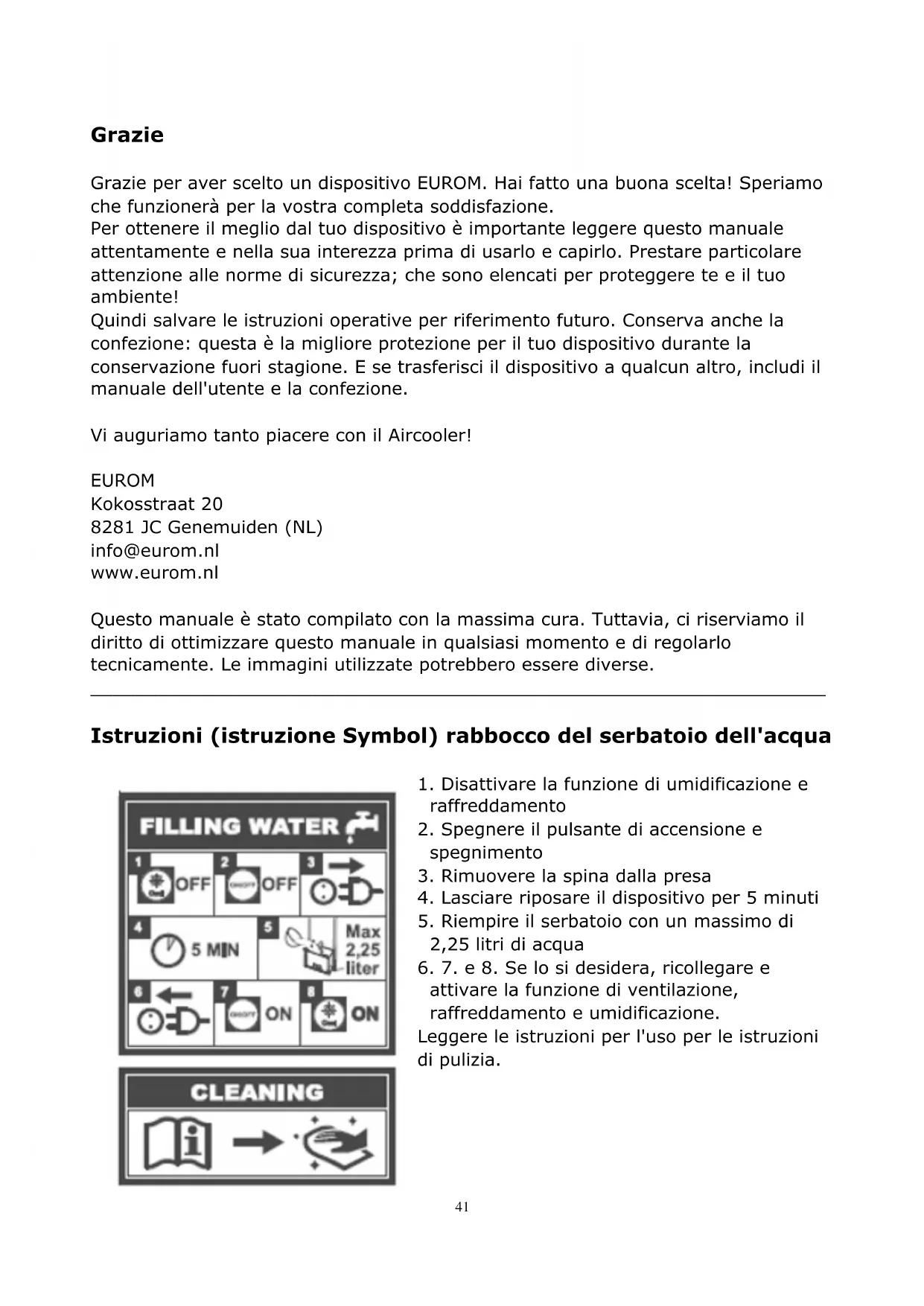

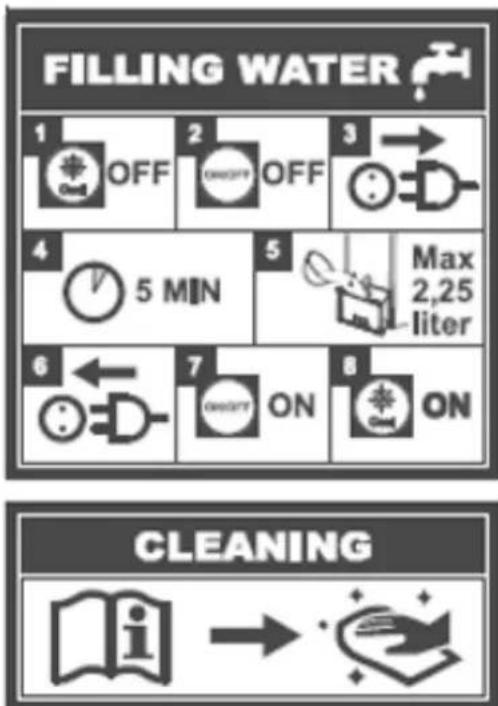

Istruzioni (istruzione Symbol) rabbocco del serbatoio dell'acqua

1. Disattivare la funzione di umidificazione e

2. Spegnere il pulsante di accensione e

3. Rimuovere la spina dalla presa

4. Lasciare riposare il dispositivo per 5 minuti

5. Riempire il serbatoio con un massimo di

attivare la funzione di ventilazione, raffreddamento e umidificazione. Leggere le istruzioni per l'uso per le istruzioni di pulizia.42 Dati tecnici Tensione di alimentazione 220-240V~50Hz Potenza assorbita 65 Watt Volume serbatoio acqua 2,25 litri Dimensioni 19 x 32 x 67,5 cm Peso 6 kg

Prescrizioni generali di sicurezza

1. Prima dell'uso leggere attentamente e per intero le presenti

2. Prima dell'uso controllare l'apparecchio (compresi cavo e spina) per

individuare eventuali danni visibili. Non utilizzare l'apparecchio se danneggiato, ma portarlo al proprio rivenditore per la sostituzione.

3. Rimuovere la spina dalla presa e spegnere immediatamente il

condizionatore se si sentono strani rumori o odori o si vede del fumo.

4. L'apparecchio è destinato esclusivamente al normale uso domestico

interno. È importante utilizzare il dispositivo esclusivamente per lo scopo per cui è stato concepito (raffreddare/arieggiare uno spazio casalingo interno) e nel modo indicato in questo libretto.

5. Il dispositivo non è adatto all'uso in ambienti bagnati o umidi quali

bagni, lavanderie, etc. Non collocarlo in prossimità di rubinetti, vasche, docce, piscine, fontane e simili, fare attenzione che non cada mai in acqua ed evitare che l'acqua vi penetri all'interno. In caso di caduta in acqua, estrarre prima la spina dalla presa elettrica! Non utilizzare più un dispositivo bagnato all'interno, ma chiederne la sostituzione. Non immergere mai l'apparecchio, il cavo o la spina in acqua o altro liquido e non toccarlo mai con le mani bagnate.

6. La tensione di alimentazione e la frequenza (220-240V~50Hz)

riportate sull'apparecchio devono corrispondere a quelle della presa elettrica da utilizzare. L'impianto elettrico deve essere protetto con un interruttore differenziale (max 30 mA).

7. Srotolare completamente il filo prima di inserire la spina nella presa

elettrica e verificare che non possa riscaldarsi in nessun punto. Non far passare il cavo sotto la moquette, non coprirlo con tappeti o simili e tenerlo lontano da percorsi di transito. Verificare che non43 venga calpestato e che non vi vengano poggiati mobili sopra. Non condurre il cavo su spigoli aguzzi e non avvolgerlo troppo stretto.

8. Si sconsiglia l'uso di prolunghe. Qualora necessarie, verificare che

la prolunga utilizzata sia integra, approvata e di spessore adeguato. Srotolare sempre completamente il cavo per evitare che si surriscaldi!

9. Non conservare o utilizzare il dispositivo:

- In luoghi dove può bagnarsi o cadere in acqua; - Vicino a fonti infiammabili, esplosive o gassose. Una scintilla dall'interruttore potrebbe causare un incendio. - Vicino ad acidi, alcali, olio e altre sostanze che possono causare la corrosione.

10. Poggiare sempre l'apparecchio su una superficie asciutta, stabile,

orizzontale e piana.

11. Non posizionare l'apparecchio direttamente al di sotto di una presa

12. Non appoggiare oggetti sul dispositivo e non sedercisi sopra.

13. Assicurarsi che la presa d’aria non sia ostruita. Non poggiare nulla

sopra l'apparecchio e non posizionarlo troppo vicino a pareti, tende, mobili, ed altri ostacoli all'ingresso e all'uscita dell'aria che potrebbero compromettere lo scarico dell'aria ed il funzionamento e la durata dell'apparecchio.

14. Tenere pulite le griglie di aspirazione e di scarico assicurandosi che

non vi sia polvere e assicurarsi che ci siano dai 30 ai 50 cm di spazio libero intorno al condizionatore d’aria.

15. Non toccare più l'apparecchio, né spostarlo/muoverlo e tenerlo

inclinato se è stato riempito di acqua, per prevenire che l'umidità penetri nelle parti elettriche. In caso di involontaria entrata di acqua nelle componenti elettriche, estrarre immediatamente la spina dalla presa elettrica ed eliminare per quanto possibile l'acqua. Lasciar asciugare l'apparecchio per almeno 24 ore. Tenere d’occhio il dispositivo quando si rimette in funzione. Se si notano comportamenti o suoni anormali, togliere immediatamente la spina dalla presa di corrente e far controllare/riparare il dispositivo da un elettricista qualificato.

16. Sostituire frequentemente l'acqua per evitarne la contaminazione,

in particolar modo in caso di clima caldo. In caso di gelo eliminare l'acqua restante dal dispositivo!

17. Non riempire il serbatoio dell'acqua al di sopra del livello "MAX";

per la funzione di "raffreddamento", l'acqua deve essere al di sopra44 del livello "MIN". Accertarsi che la spina non si bagni o non cada nel serbatoio dell'acqua. Non utilizzare mai la funzione di raffreddamento senza sufficiente acqua nel serbatoio dell'acqua. Utilizzare solo acqua fredda, mai acqua tiepida o calda.

18. Non utilizzare la funzione di raffreddamento in un ambiente chiuso

19. Estrarre sempre la spina dalla presa elettrica quando l'apparecchio

20. Non lasciare incustodito il condizionatore in funzione in una stanza.

21. Non inserire mai dita, penne, bastoncini o qualsiasi altro oggetto

attraverso le aperture del dispositivo. Evitare che oggetti estranei penetrino attraverso le aperture dell'apparecchio. Possono derivarne lesioni, scosse elettriche, incendio o danni.

22. Non spruzzare mai prodotti (per la pulizia, insetticidi o altro) sul

condizionatore d’aria; potrebbero causare lesioni fisiche (in particolare a bambini!) o altri danni.

23. Non colpire o scuotere il dispositivo in funzione! Spegnere sempre

l'apparecchio ed estrarre la spina dalla presa elettrica quando: - si aggiunge l'acqua - si pulisce l'apparecchio - si conducono operazioni di manutenzione all'apparecchio - si sposta l'apparecchio.

24. Non azionare automaticamente l'apparecchio mediante timer o

simili. Prima dell'uso, controllare sempre che le circostanze siano sicure. Non collegare il condizionatore d’aria a un dimmer.

25. Non utilizzare il condizionatore dell'aria a temperature superiori a

40 gradi Celsius, in prossimità di apparecchiature di riscaldamento e in aree polverose.

26. Garantire un attento controllo se l'apparecchio viene utilizzato in

presenza di bambini, soggetti disabili o animali domestici. L'apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone affette da disabilità fisiche, psichiche o sensoriali o mancanti di esperienza purché sotto il controllo di un adulto responsabile o qualora abbiano ricevuto istruzioni riguardo l'uso sicuro dell'apparecchio, compresi i pericoli ad esso legati. I bambini non possono giocare con l'apparecchio. Le operazioni di pulizia e manutenzione non possono essere eseguite da bambini senza controllo.45

27. Eliminare l'acqua ed asciugare il serbatoio se non si usa

l'apparecchio per un lungo periodo, per riporlo per l'inverno o per il trasporto. Si preverranno così l'evaporazione e i cattivi odori.

28. Evitare che l'apparecchio sia costantemente orientato verso

bambini piccoli, pazienti o persone con mobilità ridotta.

29. Non azionare il dispositivo se si notano danni al dispositivo stesso,

al cavo elettrico o alla spina o se il dispositivo mostra segni di malfunzionamento, è caduto o mostra altri guasti. Riportare il dispositivo completo al rivenditore o presso un elettricista qualificato per controllo e/o riparazione. Richiedere sempre pezzi di ricambio originali.

30. Il dispositivo (compresi cavo elettrico e spina) può essere aperto

e/o riparato esclusivamente da persone autorizzate e qualificate. Se il cavo elettrico o la spina sono danneggiati, vanno sostituiti da un tecnico qualificato. Non eseguire mai da per sé le riparazioni.

31. Utilizzare l'apparecchio esclusivamente per lo scopo per cui è stato

progettato e nella modalità descritta nelle presenti istruzioni. Il mancato rispetto dei punti 29, 30 e 31 può provocare danni, incendio e/o lesioni personali. Ne consegue la decadenza della garanzia e distributore, importatore e/o produttore non si assumono alcuna responsabilità delle conseguenze. Descrizione

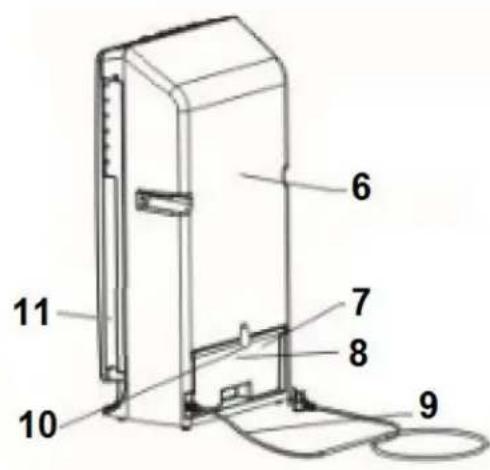

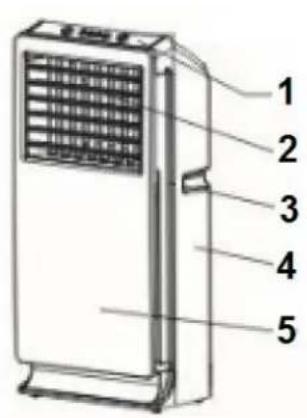

1. Pannello di comando

7. Serbatoio dell'acqua

8. Indicatore livello

9. Cavo elettrico con

L'Air Cooler fa evaporare l'acqua con il calore sottratto all'ambiente e reimmette l'aria fresca e umida nello stesso ambiente: un processo paragonabile a quello del vento che soffia sull'acqua. L'Air Cooler ha le seguenti funzioni: Raffreddamento: facendo evaporare l'acqua, l'aria si raffredda anche in ambienti umidi o ventosi. Umidificazione: l'acqua evaporata inumidisce l'aria dell'ambiente. Depurazione: l'apparecchio in funzione filtra polveri sottili, fibre, etc. nonché inquinamento aereo e nicotina dall'aria e contribuisce ad un ambiente più pulito e sano. Ionizzazione: eliminando gli ioni dall'aria, la si pulisce ulteriormente e si aumenta il livello di ossigeno, con un conseguente effetto positivo su cuore e polmoni, resistenza, sonno, etc.. Oscillazione: l'aria raffreddata può essere emessa oscillando in orizzontale a 120°. L'orientamento verticale può essere impostato manualmente. Ventilatore: il ventilatore può essere impostato su diverse modalità di soffio e velocità. Telecomando: l'apparecchio può essere azionato con il telecomando fino a 6 metri di distanza e con un'angolazione di 120°. L'apparecchio è a risparmio energetico e per il raffreddamento utilizza solo acqua, nessun agente chimico, ed è quindi anche ecologico. È inoltre facile da pulire. Installazione e preparativi Poggiare l'apparecchio in verticale su una superficie solida, piana e orizzontale. Verificare che vi sia sufficiente spazio sul lato anteriore (scarico dell'aria) e sui lati (aspirazione dell'aria). Se lo si desidera, l'apparecchio può poggiare con il lato posteriore su una parete. Controllare che la presa elettrica che si desidera utilizzare sia della tensione riportata sulla targhetta identificativa. Estrarre il serbatoio dell'acqua di circa 10 cm e riempirlo di acqua pulita senza superare il livello "MAX"! Si consiglia di riempire il serbatoio con acqua gelida e aggiungere eventualmente cubetti di ghiaccio o un elemento ghiacciato per prestazioni ancora migliori. Qualora l'apparecchio sia rimasto inutilizzato per un periodo prolungato, rinfrescare l'acqua residua. Se si desidera utilizzare la funzione di umidificazione, verificare che vi sia acqua sufficiente nel serbatoio. Nota: se si desidera riempire il serbatoio dell'acqua, spegnere sempre l'apparecchio e attendere alcuni minuti. Vedi oltre a Installazione e preparazioni.47 Funzionamento Inserire la spina nella presa elettrica. L'apparecchio è così pronto per l'uso.

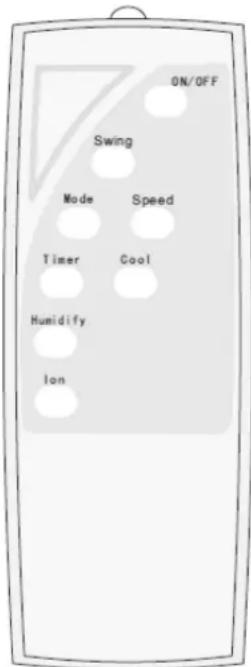

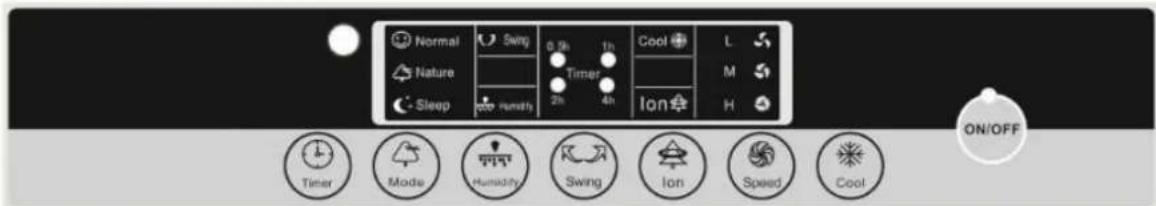

- Schiacciando il pulsante ON/OFF (acceso/spento) si avvia l'apparecchio. Premere nuovamente il pulsante per spegnerlo. - Premendo il pulsante Cool, si avvia la funzione di raffreddamento. La pompa pompa l'acqua dal serbatoio intorno attraverso la cortina d'acqua, dove evapora parzialmente e fornisce raffreddamento. Premendo di nuovo questo pulsante si disabilita questa funzione. - Schiacciando il pulsante Speed (velocità) si seleziona la velocità del ventilatore, ad ogni pressione una velocità diversa tra: L (bassa) – M (media) – H (alta). Si accenderà ogni volta la relativa spia. - Schiacciando il pulsante Mode (modalità) si seleziona la modalità di ventilazione; azionando anche il pulsante "Speed" si imposta la velocità. Normal (normale) – emette un normale "soffio" costante Natural (naturale) – emette un irregolare "soffio" naturale Sleep (sleep) – emette un naturale vento irregolare che passa automaticamente su bassa velocità indipendentemente dalla velocità impostata per il ventilatore. - Schiacciando il pulsante Swing (oscilla) il "soffio" viene emesso in direzione orizzontale oscillando da sinistra a destra; si accende la relativa spia. Premere nuovamente il tasto per disattivare la funzione. Regolando a mano le lamelle orizzontali è possibile modificare in verticale la direzione del soffio. - Schiacciando il pulsante Humidify (umidificazione) durante il funzionamento, si attiva la modalità umidificazione; si accenderà la relativa spia. Premere nuovamente il tasto per disattivare la funzione. - Schiacciando il pulsante Ion (ionizzazione) si avvia il generatore di anioni; su accenderà la relativa spia. Premere nuovamente il tasto per disattivare la funzione. - Schiacciando il pulsante Timer si imposta la durata di funzionamento desiderata: ad ogni pressione del pulsante si aumenta il tempo di mezz'ora, fino ad un massimo di 7,5 ore. Premere nuovamente il tasto per disattivare la funzione. Le spie accese indicano la durata impostata. Durante i primi utilizzi, è possibile che dal filtro a nido d’ape venga emanato un odore poco gradevole. L’odore svanirà man mano che il dispositivo viene utilizzato. Per accelerare questo processo è possibile sciaquare il filtro a nido d’ape con dell’acqua pulita, lasciandolo asciugare bene prima di riposizionarlo. Ripetere eventualmente un paio di volte.48 Telecomando Inserire 2 pile AAA nel vano posteriore del telecomando. Sarà così possibile azionare l'apparecchio da una distanza massima di 6 metri. I pulsanti del telecomando corrispondono a quelli del pannello di comando. Il ricevitore è ubicato sul pannello di comando; dirigere il segnale del telecomando sempre in quella direzione. Se l'apparecchio rimarrà inutilizzato per un periodo prolungato, estrarre le pile.

Pulizia e manutenzione Per operazioni di pulizia e manutenzione spegnere l'apparecchio ed estrarre la spina dalla presa elettrica. Pulire periodicamente l'esterno dell'apparecchio con un panno asciutto o ben strizzato. Non utilizzare sapone aggressivo, spray, detergenti o abrasivi, cera, lucidanti o altra soluzione chimica. Fare attenzione a non bagnare il pannello di comando. Aspirare con cautela la polvere e lo sporco dalle griglie e controllare che le aperture di ingresso e fuoriuscita dell'aria siano pulite. Durante la pulizia fare attenzione a non toccare né danneggiare componenti interni. Per prevenire la formazione di cattivi odori e garantire un corretto funzionamento, l'apparecchio deve essere pulito all'interno ogni due settimane. Rimuovere il pannello anteriore sbloccando i due perni di fissaggio inferiori e sollevando il pannello verso l'alto sui due punti di fissaggio. Estrarre dall'apparecchio il filtro ed il filtro a nido d'ape. Lavare il filtro in acqua calda con un detergente delicato ed eventualmente con uno spazzolino morbido. Sciacquare quindi con acqua pulita e lasciar asciugare. Lavare il filtro a nido d'ape con acqua pulita ed eventualmente con uno spazzolino morbido. Lasciar asciugare. Svuotare la tanica dell'acqua e pulirla con acqua, detergente delicato ed eventualmente uno spazzolino morbido. Sciacquare con acqua pulita e lasciar asciugare.49

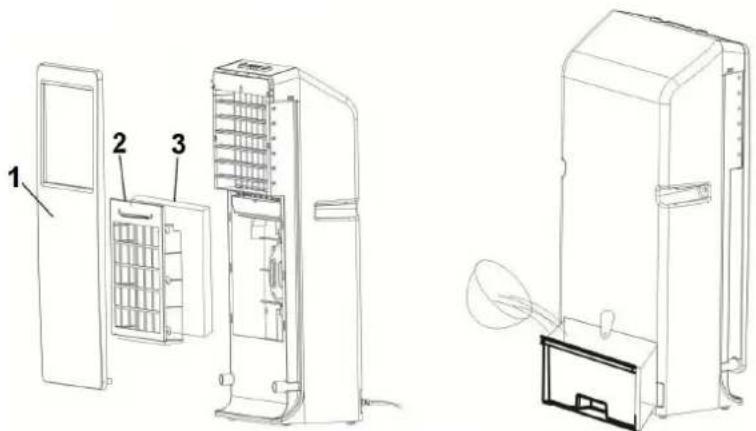

1 = pannello anteriore 2 = filtro 3 = filtro a nido d'ape A fine stagione, pulire l'apparecchio, asciugarlo e riporlo se possibile nella confezione originale. Conservarlo in posizione orizzontale in luogo fresco, asciutto e privo di polvere. Non lasciare l’acqua per più di qualche giorno nel serbatoio o nel comparto meccanico. Si consiglia di cambiarla o buttarla e poi di sciacquare e asciugare il condizionatore se (periodicamente) in disuso. Problemi e soluzioni L'apparecchio non funziona Assenza di corrente elettrica. Verificare che la spia sia inserita nella presa elettrica e che quest'ultima emetta corrente. Il pulsante di accensione/spegnimento è schiacciato? Guasto interno all'impianto elettrico. Rivolgersi al proprio rivenditore o a un elettricista. L'apparecchio non si spegne Il pulsante di accensione/spegnimento è schiacciato? Guasto interno all'impianto elettrico; rivolgersi al proprio rivenditore o ad un elettricista. Rumore strano All'interno non tutto è in ordine. Estrarre i filtri ed il serbatoio dell'acqua e rimontarli correttamente. Una ruota è rotta/staccata/mancante; rivolgersi al proprio rivenditore. Guasto interno; rivolgersi al proprio rivenditore. L'apparecchio umidifica poco o per nulla I filtri sono ostruiti da sporco; pulirli. Guasto tecnico; rivolgersi al proprio rivenditore. Per altri problemi, rivolgersi al proprio rivenditore.50 Smaltimento Nell’UE questo simbolo indica che questo prodotto non può essere smaltito con i normali rifiuti domestici. I dispositivi scartati contengono materiali di valore che possono essere riciclati per salvaguardare l’ambiente e la salute da rifiuti non regolamentati. Portare i dispositivi dismessi presso un punto di raccolta dei rifiuti o riferirsi al venditore presso cui ha comprato il dispositivo. Questi possono occuparsi del riciclaggio del maggior numero di parti del dispositivo.
